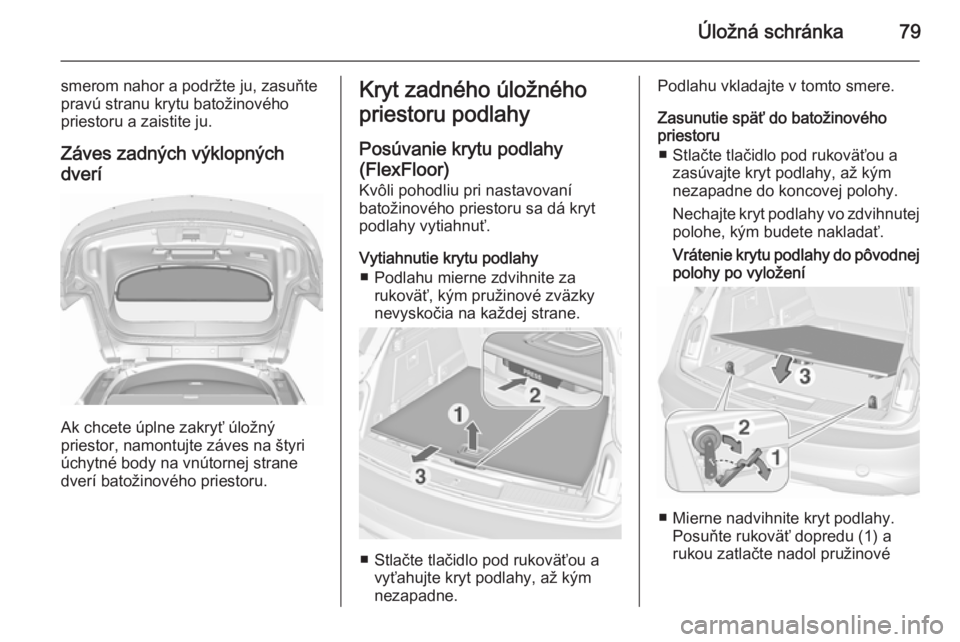

Úložná schránka79
smerom nahor a podržte ju, zasuňte
pravú stranu krytu batožinového priestoru a zaistite ju.
Záves zadných výklopných
dverí
Ak chcete úplne zakryť úložný
priestor, namontujte záves na štyri
úchytné body na vnútornej strane
dverí batožinového priestoru.
Kryt zadného úložného
priestoru podlahy
Posúvanie krytu podlahy
(FlexFloor)
Kvôli pohodliu pri nastavovaní
batožinového priestoru sa dá kryt
podlahy vytiahnuť.
Vytiahnutie krytu podlahy ■ Podlahu mierne zdvihnite za rukoväť, kým pružinové zväzky
nevyskočia na každej strane.
■ Stlačte tlačidlo pod rukoväťou a vyťahujte kryt podlahy, až kým
nezapadne.
Podlahu vkladajte v tomto smere.
Zasunutie späť do batožinového
priestoru
■ Stlačte tlačidlo pod rukoväťou a zasúvajte kryt podlahy, až kým
nezapadne do koncovej polohy.
Nechajte kryt podlahy vo zdvihnutej polohe, kým budete nakladať.
Vrátenie krytu podlahy do pôvodnej
polohy po vyložení
■ Mierne nadvihnite kryt podlahy.
Posuňte rukoväť dopredu (1) a
rukou zatlačte nadol pružinové

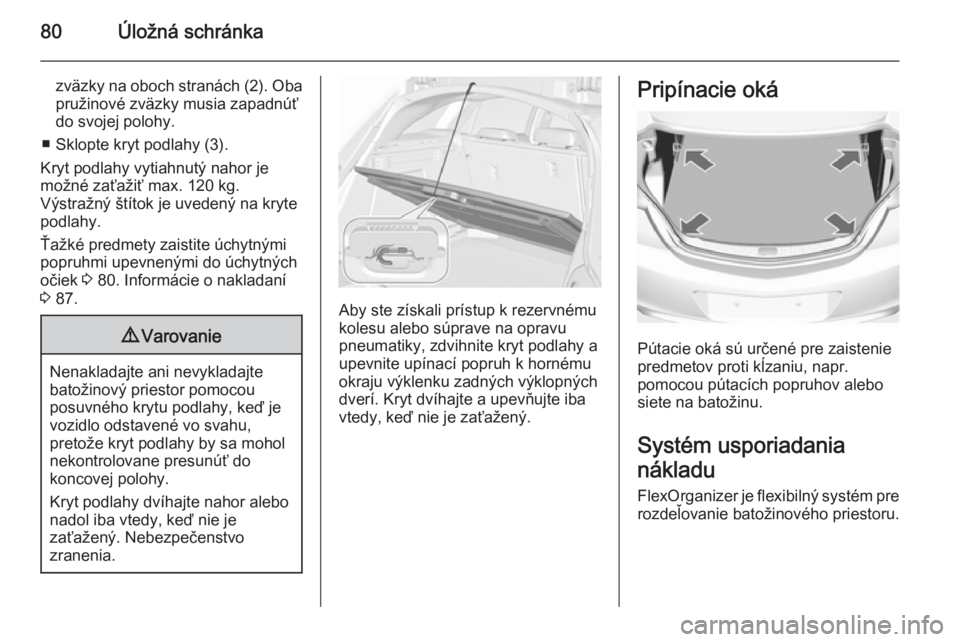

80Úložná schránka
zväzky na oboch stranách (2). Obapružinové zväzky musia zapadnúť
do svojej polohy.
■ Sklopte kryt podlahy (3).
Kryt podlahy vytiahnutý nahor je
možné zaťažiť max. 120 kg.
Výstražný štítok je uvedený na kryte
podlahy.
Ťažké predmety zaistite úchytnými popruhmi upevnenými do úchytnýchočiek 3 80. Informácie o nakladaní
3 87.9 Varovanie
Nenakladajte ani nevykladajte
batožinový priestor pomocou
posuvného krytu podlahy, keď je
vozidlo odstavené vo svahu,
pretože kryt podlahy by sa mohol nekontrolovane presunúť do
koncovej polohy.
Kryt podlahy dvíhajte nahor alebo
nadol iba vtedy, keď nie je
zaťažený. Nebezpečenstvo
zranenia.
Aby ste získali prístup k rezervnému
kolesu alebo súprave na opravu
pneumatiky, zdvihnite kryt podlahy a
upevnite upínací popruh k hornému
okraju výklenku zadných výklopných
dverí. Kryt dvíhajte a upevňujte iba
vtedy, keď nie je zaťažený.
Pripínacie oká
Pútacie oká sú určené pre zaistenie
predmetov proti kĺzaniu, napr.
pomocou pútacích popruhov alebo siete na batožinu.
Systém usporiadania
nákladu
FlexOrganizer je flexibilný systém pre
rozdeľovanie batožinového priestoru.

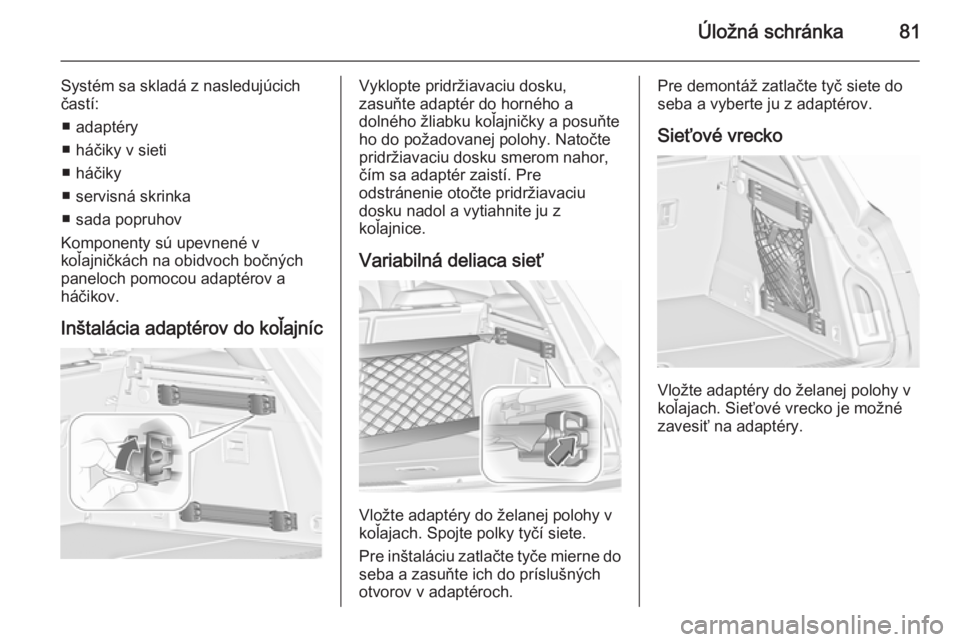

Úložná schránka81
Systém sa skladá z nasledujúcich
častí:
■ adaptéry
■ háčiky v sieti
■ háčiky
■ servisná skrinka
■ sada popruhov
Komponenty sú upevnené v
koľajničkách na obidvoch bočných
paneloch pomocou adaptérov a
háčikov.
Inštalácia adaptérov do koľajnícVyklopte pridržiavaciu dosku,
zasuňte adaptér do horného a
dolného žliabku koľajničky a posuňte ho do požadovanej polohy. Natočte
pridržiavaciu dosku smerom nahor,
čím sa adaptér zaistí. Pre
odstránenie otočte pridržiavaciu
dosku nadol a vytiahnite ju z
koľajnice.
Variabilná deliaca sieť
Vložte adaptéry do želanej polohy v
koľajach. Spojte polky tyčí siete.
Pre inštaláciu zatlačte tyče mierne do seba a zasuňte ich do príslušných
otvorov v adaptéroch.
Pre demontáž zatlačte tyč siete do seba a vyberte ju z adaptérov.
Sieťové vrecko
Vložte adaptéry do želanej polohy v
koľajach. Sieťové vrecko je možné
zavesiť na adaptéry.

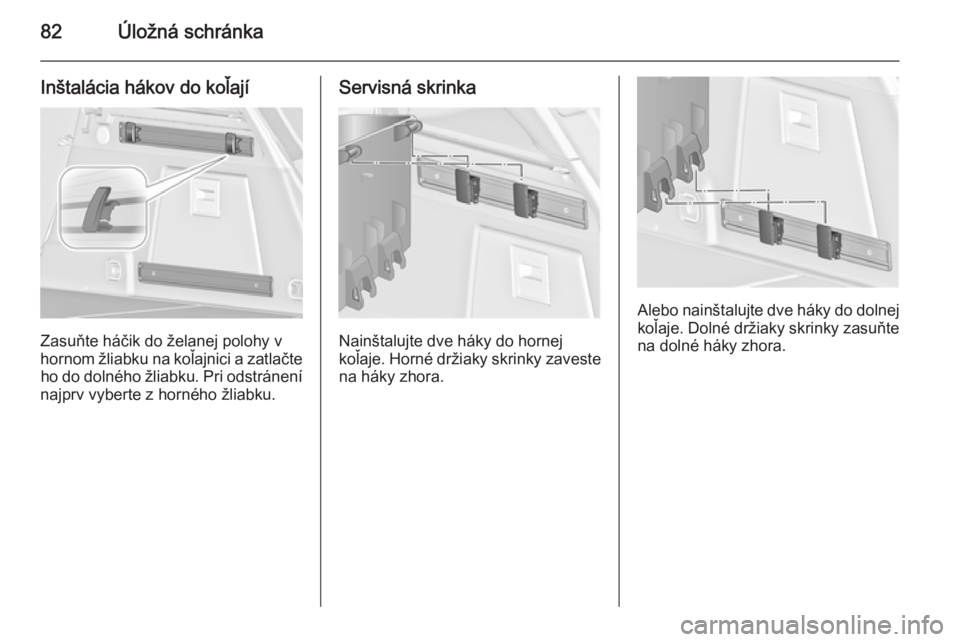

82Úložná schránka
Inštalácia hákov do koľají
Zasuňte háčik do želanej polohy v
hornom žliabku na koľajnici a zatlačte ho do dolného žliabku. Pri odstránení
najprv vyberte z horného žliabku.
Servisná skrinka
Nainštalujte dve háky do hornej
koľaje. Horné držiaky skrinky zaveste na háky zhora.
Alebo nainštalujte dve háky do dolnejkoľaje. Dolné držiaky skrinky zasuňte
na dolné háky zhora.

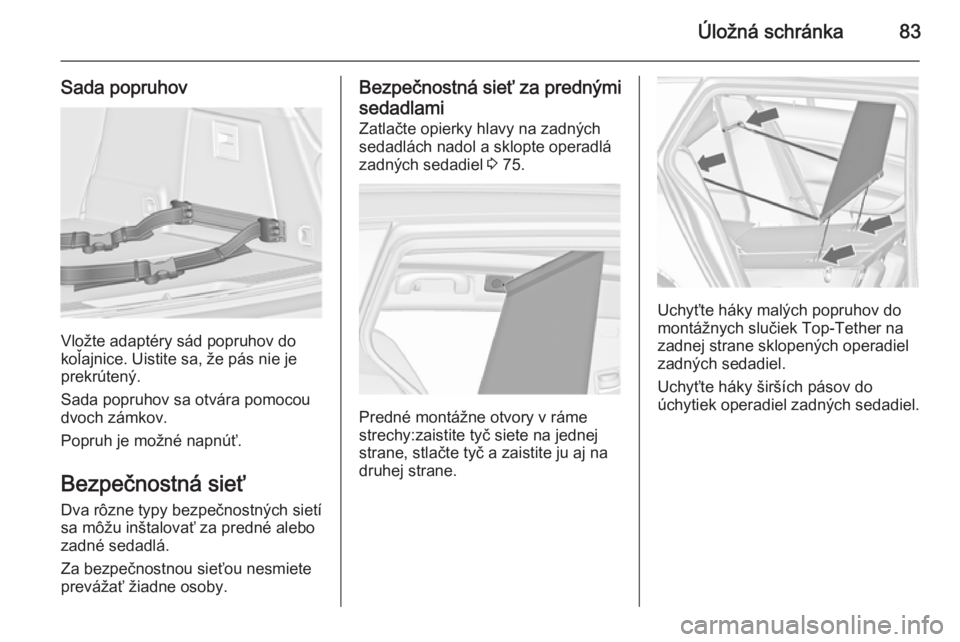

Úložná schránka83
Sada popruhov
Vložte adaptéry sád popruhov do
koľajnice. Uistite sa, že pás nie je
prekrútený.
Sada popruhov sa otvára pomocou dvoch zámkov.
Popruh je možné napnúť.
Bezpečnostná sieť Dva rôzne typy bezpečnostných sietí
sa môžu inštalovať za predné alebo
zadné sedadlá.
Za bezpečnostnou sieťou nesmiete
prevážať žiadne osoby.
Bezpečnostná sieť za prednými
sedadlami Zatlačte opierky hlavy na zadných
sedadlách nadol a sklopte operadlá
zadných sedadiel 3 75.
Predné montážne otvory v ráme
strechy:zaistite tyč siete na jednej
strane, stlačte tyč a zaistite ju aj na druhej strane.
Uchyťte háky malých popruhov domontážnych slučiek Top-Tether na
zadnej strane sklopených operadiel
zadných sedadiel.
Uchyťte háky širších pásov do
úchytiek operadiel zadných sedadiel.

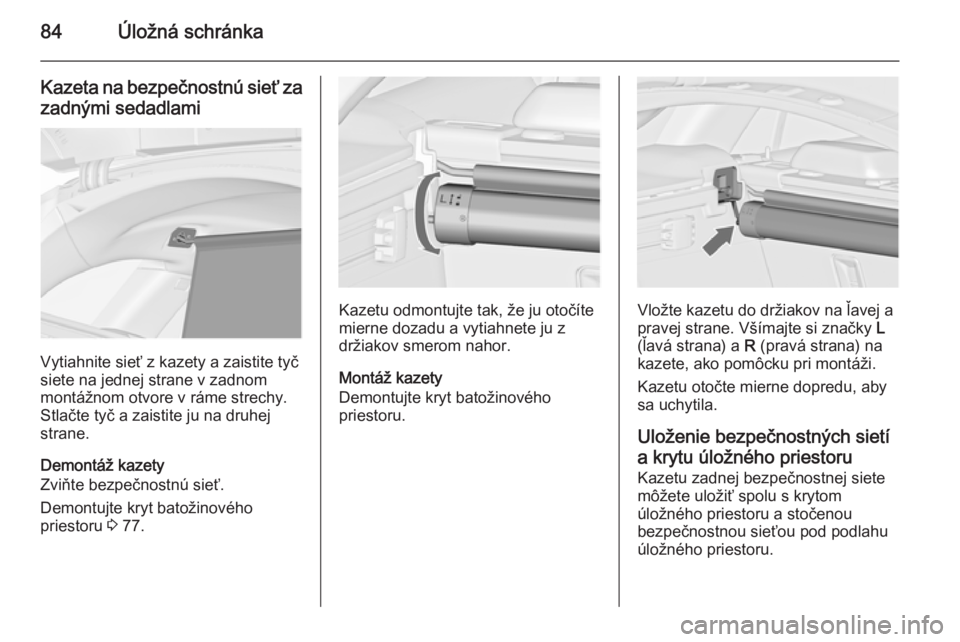

84Úložná schránka
Kazeta na bezpečnostnú sieť zazadnými sedadlami
Vytiahnite sieť z kazety a zaistite tyč
siete na jednej strane v zadnom
montážnom otvore v ráme strechy.
Stlačte tyč a zaistite ju na druhej
strane.
Demontáž kazety
Zviňte bezpečnostnú sieť.
Demontujte kryt batožinového
priestoru 3 77.
Kazetu odmontujte tak, že ju otočíte
mierne dozadu a vytiahnete ju z
držiakov smerom nahor.
Montáž kazety
Demontujte kryt batožinového
priestoru.Vložte kazetu do držiakov na ľavej a
pravej strane. Všímajte si značky L
(ľavá strana) a R (pravá strana) na
kazete, ako pomôcku pri montáži.
Kazetu otočte mierne dopredu, aby
sa uchytila.
Uloženie bezpečnostných sietí
a krytu úložného priestoru
Kazetu zadnej bezpečnostnej siete
môžete uložiť spolu s krytom
úložného priestoru a stočenou
bezpečnostnou sieťou pod podlahu
úložného priestoru.

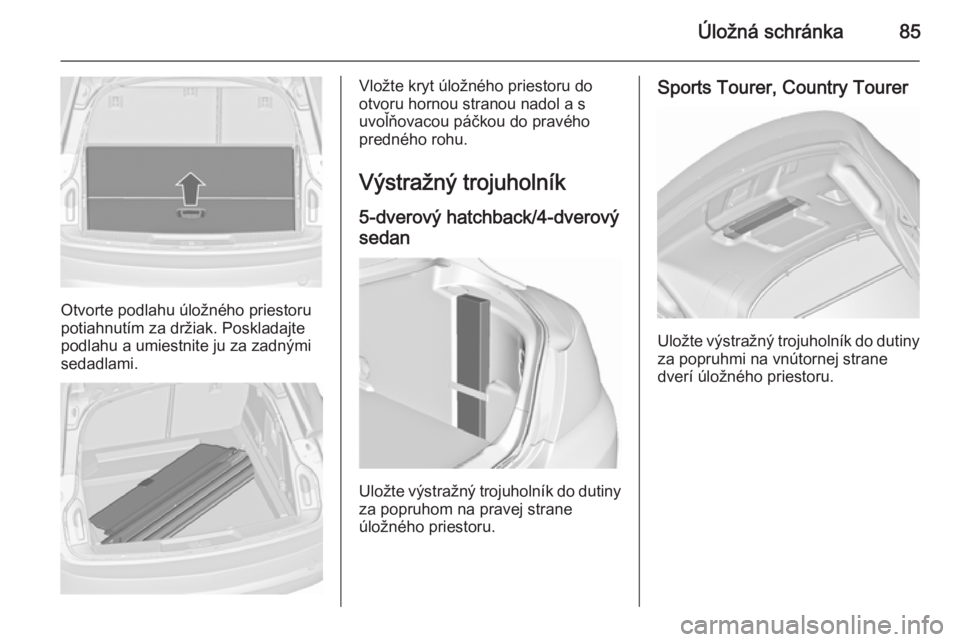

Úložná schránka85
Otvorte podlahu úložného priestoru
potiahnutím za držiak. Poskladajte
podlahu a umiestnite ju za zadnými
sedadlami.
Vložte kryt úložného priestoru do
otvoru hornou stranou nadol a s
uvoľňovacou páčkou do pravého
predného rohu.
Výstražný trojuholník
5-dverový hatchback/4-dverový
sedan
Uložte výstražný trojuholník do dutiny za popruhom na pravej strane
úložného priestoru.
Sports Tourer, Country Tourer
Uložte výstražný trojuholník do dutiny za popruhmi na vnútornej strane
dverí úložného priestoru.

86Úložná schránkaLekárnička
5-dverový hatchback/4-dverový sedan
Uložte lekárničku do dutiny za sieťou
na ľavej strane úložného priestoru.
Sports Tourer, Country Tourer
Uložte lekárničku do dutiny za
popruhom na vnútornej strane dverí
úložného priestoru.
Systém strešných
nosičov
Strešný nosič Z bezpečnostných dôvodov a aby sa
zabránilo poškodeniu strechy sa
odporúča použiť systém strešného
nosiča schválený pre dané vozidlo.
Dodržujte pokyny k inštalácii a
odmontujte strešný nosič, ak ho
práve nepoužívate.

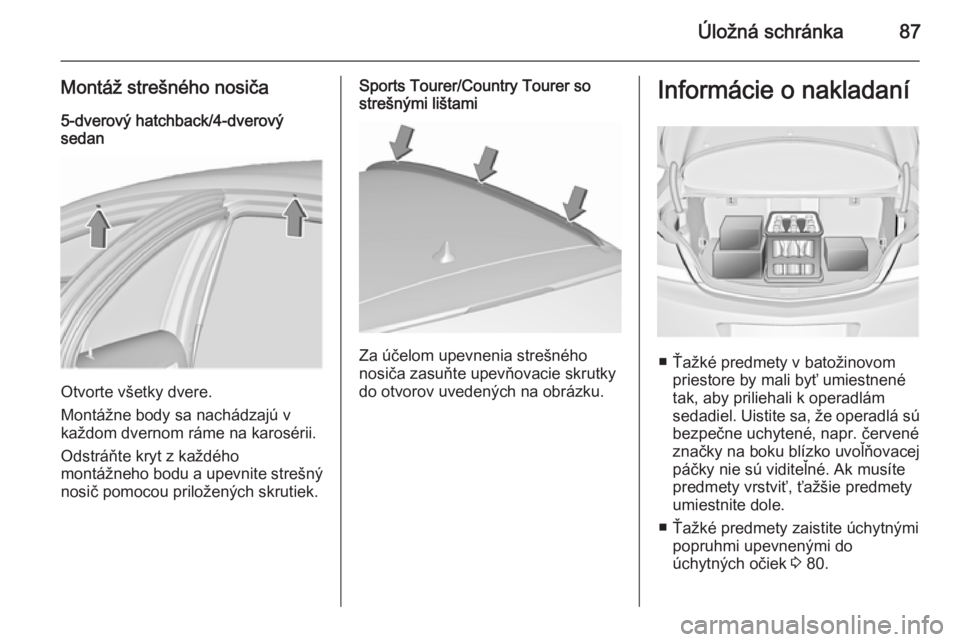

Úložná schránka87
Montáž strešného nosiča5-dverový hatchback/4-dverový
sedan
Otvorte všetky dvere.
Montážne body sa nachádzajú v
každom dvernom ráme na karosérii.
Odstráňte kryt z každého
montážneho bodu a upevnite strešný nosič pomocou priložených skrutiek.
Sports Tourer/Country Tourer so
strešnými lištami
Za účelom upevnenia strešného
nosiča zasuňte upevňovacie skrutky do otvorov uvedených na obrázku.
Informácie o nakladaní
■ Ťažké predmety v batožinovom priestore by mali byť umiestnené
tak, aby priliehali k operadlám
sedadiel. Uistite sa, že operadlá sú bezpečne uchytené, napr. červené
značky na boku blízko uvoľňovacej
páčky nie sú viditeľné. Ak musíte
predmety vrstviť, ťažšie predmety
umiestnite dole.
■ Ťažké predmety zaistite úchytnými popruhmi upevnenými do
úchytných očiek 3 80.

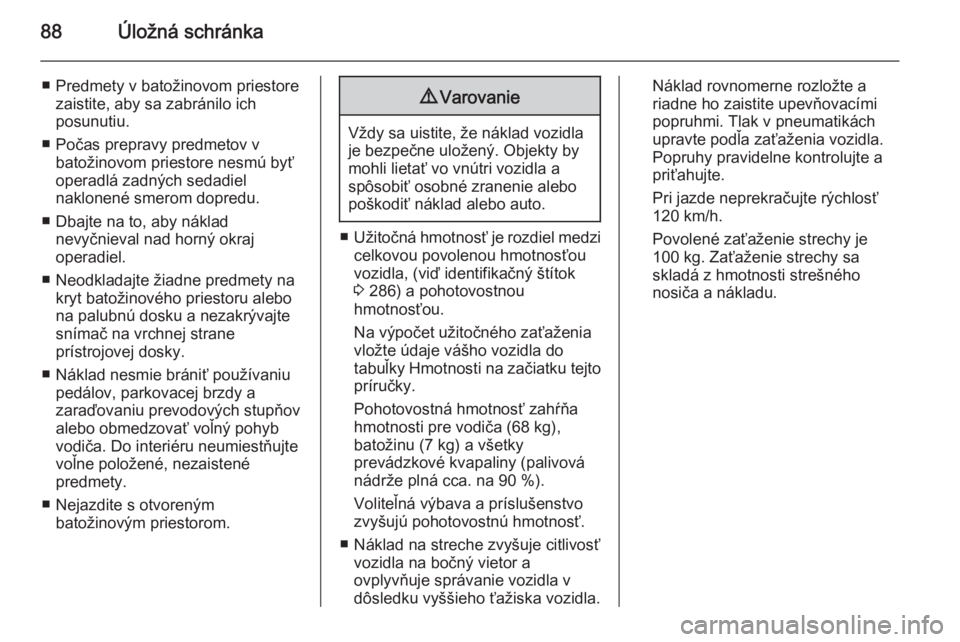

88Úložná schránka
■ Predmety v batožinovom priestorezaistite, aby sa zabránilo ich
posunutiu.
■ Počas prepravy predmetov v batožinovom priestore nesmú byť
operadlá zadných sedadiel
naklonené smerom dopredu.
■ Dbajte na to, aby náklad nevyčnieval nad horný okraj
operadiel.
■ Neodkladajte žiadne predmety na kryt batožinového priestoru alebo
na palubnú dosku a nezakrývajte
snímač na vrchnej strane
prístrojovej dosky.
■ Náklad nesmie brániť používaniu pedálov, parkovacej brzdy a
zaraďovaniu prevodových stupňov
alebo obmedzovať voľný pohyb
vodiča. Do interiéru neumiestňujte
voľne položené, nezaistené
predmety.
■ Nejazdite s otvoreným batožinovým priestorom.9 Varovanie
Vždy sa uistite, že náklad vozidla
je bezpečne uložený. Objekty by
mohli lietať vo vnútri vozidla a
spôsobiť osobné zranenie alebo
poškodiť náklad alebo auto.
■ Užitočná hmotnosť je rozdiel medzi
celkovou povolenou hmotnosťou
vozidla, (viď identifikačný štítok 3 286) a pohotovostnou
hmotnosťou.
Na výpočet užitočného zaťaženia
vložte údaje vášho vozidla do
tabuľky Hmotnosti na začiatku tejto
príručky.
Pohotovostná hmotnosť zahŕňa hmotnosti pre vodiča (68 kg),
batožinu (7 kg) a všetky
prevádzkové kvapaliny (palivová
nádrže plná cca. na 90 %).
Voliteľná výbava a príslušenstvo
zvyšujú pohotovostnú hmotnosť.
■ Náklad na streche zvyšuje citlivosť vozidla na bočný vietor a
ovplyvňuje správanie vozidla v
dôsledku vyššieho ťažiska vozidla.
Náklad rovnomerne rozložte a
riadne ho zaistite upevňovacími
popruhmi. Tlak v pneumatikách
upravte podľa zaťaženia vozidla.
Popruhy pravidelne kontrolujte a
priťahujte.
Pri jazde neprekračujte rýchlosť
120 km/h.
Povolené zaťaženie strechy je 100 kg. Zaťaženie strechy sa
skladá z hmotnosti strešného
nosiča a nákladu.
