OPEL INSIGNIA 2015.5 Savininko vadovas (in Lithuanian)

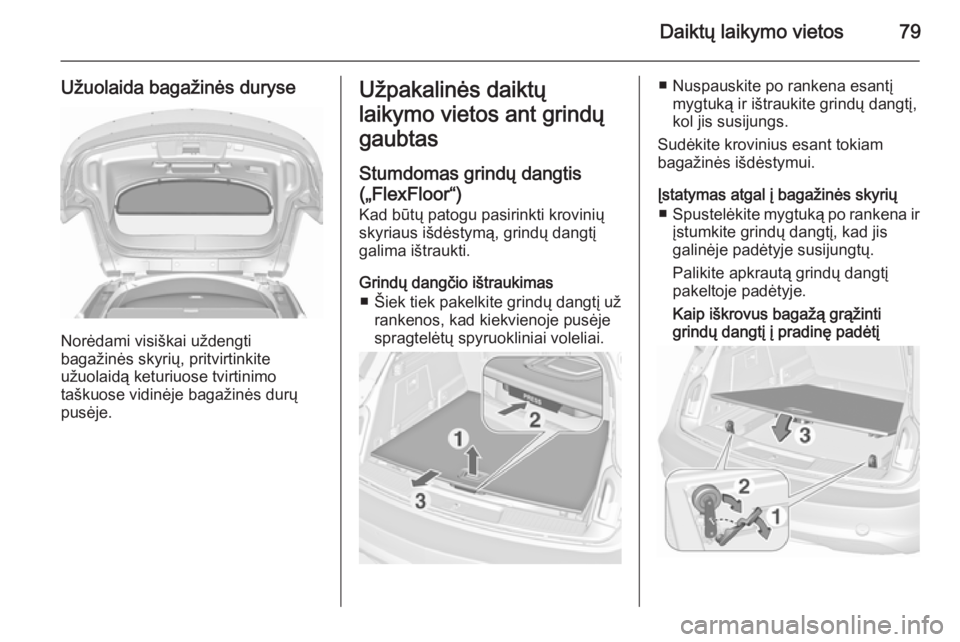

Daiktų laikymo vietos79
Užuolaida bagažinės duryse
Norėdami visiškai uždengti
bagažinės skyrių, pritvirtinkite
užuolaidą keturiuose tvirtinimo
taškuose vidinėje bagažinės durų
pusėje.
Užpakalinės daiktų
laikymo vietos ant grindų
gaubtas
Stumdomas grindų dangtis
(„FlexFloor“)
Kad būtų patogu pasirinkti krovinių
skyriaus išdėstymą, grindų dangtį
galima ištraukti.
Grindų dangčio ištraukimas ■ Šiek tiek pakelkite grindų dangtį už rankenos, kad kiekvienoje pusėje
spragtelėtų spyruokliniai voleliai.■ Nuspauskite po rankena esantį mygtuką ir ištraukite grindų dangtį,
kol jis susijungs.
Sudėkite krovinius esant tokiam bagažinės išdėstymui.
Įstatymas atgal į bagažinės skyrių ■ Spustelėkite mygtuką po rankena ir
įstumkite grindų dangtį, kad jis
galinėje padėtyje susijungtų.
Palikite apkrautą grindų dangtį
pakeltoje padėtyje.
Kaip iškrovus bagažą grąžinti
grindų dangtį į pradinę padėtį

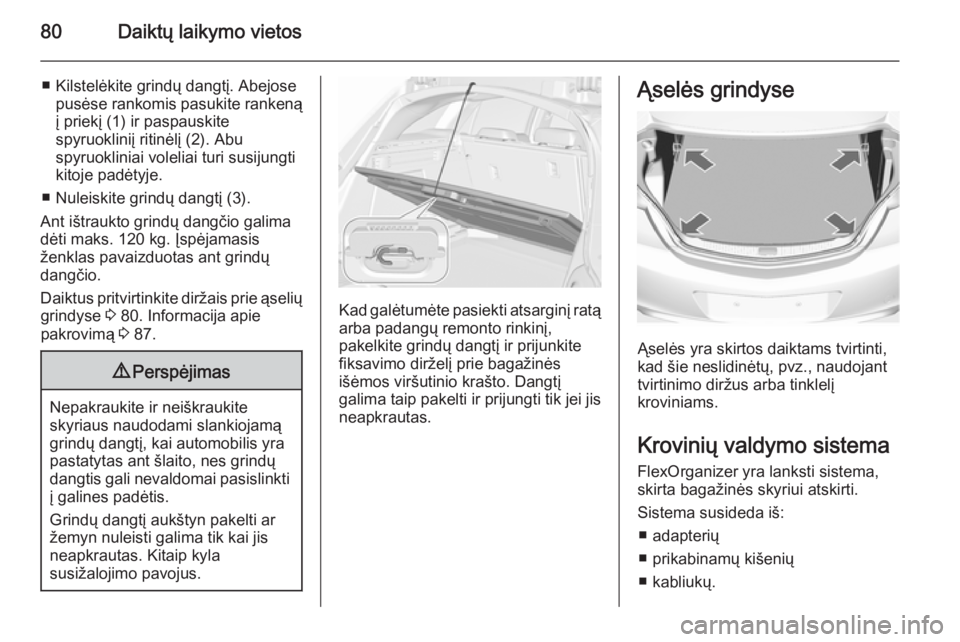

80Daiktų laikymo vietos
■ Kilstelėkite grindų dangtį. Abejosepusėse rankomis pasukite rankeną
į priekį (1) ir paspauskite
spyruokliniį ritinėlį (2). Abu
spyruokliniai voleliai turi susijungti
kitoje padėtyje.
■ Nuleiskite grindų dangtį (3).
Ant ištraukto grindų dangčio galima
dėti maks. 120 kg. Įspėjamasis
ženklas pavaizduotas ant grindų
dangčio.
Daiktus pritvirtinkite diržais prie ąselių grindyse 3 80. Informacija apie
pakrovimą 3 87.9 Perspėjimas
Nepakraukite ir neiškraukite
skyriaus naudodami slankiojamą
grindų dangtį, kai automobilis yra
pastatytas ant šlaito, nes grindų
dangtis gali nevaldomai pasislinkti į galines padėtis.
Grindų dangtį aukštyn pakelti ar
žemyn nuleisti galima tik kai jis
neapkrautas. Kitaip kyla
susižalojimo pavojus.
Kad galėtumėte pasiekti atsarginį ratą
arba padangų remonto rinkinį,
pakelkite grindų dangtį ir prijunkite
fiksavimo dirželį prie bagažinės
išėmos viršutinio krašto. Dangtį
galima taip pakelti ir prijungti tik jei jis neapkrautas.
Ąselės grindyse
Ąselės yra skirtos daiktams tvirtinti,
kad šie neslidinėtų, pvz., naudojant tvirtinimo diržus arba tinklelį
kroviniams.
Krovinių valdymo sistema
FlexOrganizer yra lanksti sistema,
skirta bagažinės skyriui atskirti.
Sistema susideda iš: ■ adapterių
■ prikabinamų kišenių
■ kabliukų.

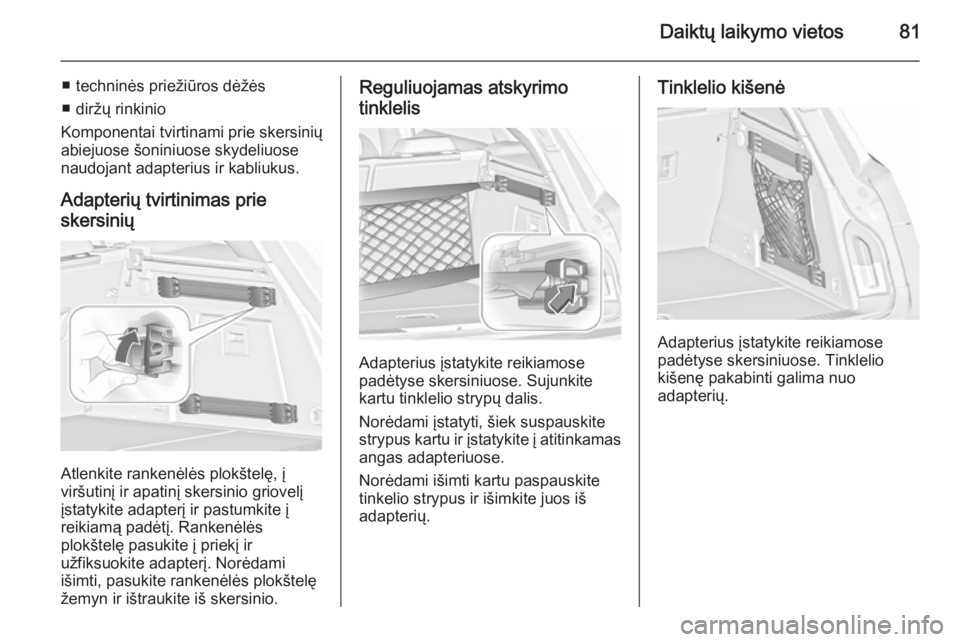

Daiktų laikymo vietos81
■ techninės priežiūros dėžės
■ diržų rinkinio
Komponentai tvirtinami prie skersinių
abiejuose šoniniuose skydeliuose
naudojant adapterius ir kabliukus.
Adapterių tvirtinimas prie
skersinių
Atlenkite rankenėlės plokštelę, į
viršutinį ir apatinį skersinio griovelį
įstatykite adapterį ir pastumkite į
reikiamą padėtį. Rankenėlės
plokštelę pasukite į priekį ir
užfiksuokite adapterį. Norėdami
išimti, pasukite rankenėlės plokštelę
žemyn ir ištraukite iš skersinio.
Reguliuojamas atskyrimo
tinklelis
Adapterius įstatykite reikiamose
padėtyse skersiniuose. Sujunkite
kartu tinklelio strypų dalis.
Norėdami įstatyti, šiek suspauskite
strypus kartu ir įstatykite į atitinkamas angas adapteriuose.
Norėdami išimti kartu paspauskite
tinkelio strypus ir išimkite juos iš
adapterių.
Tinklelio kišenė
Adapterius įstatykite reikiamose
padėtyse skersiniuose. Tinklelio
kišenę pakabinti galima nuo
adapterių.

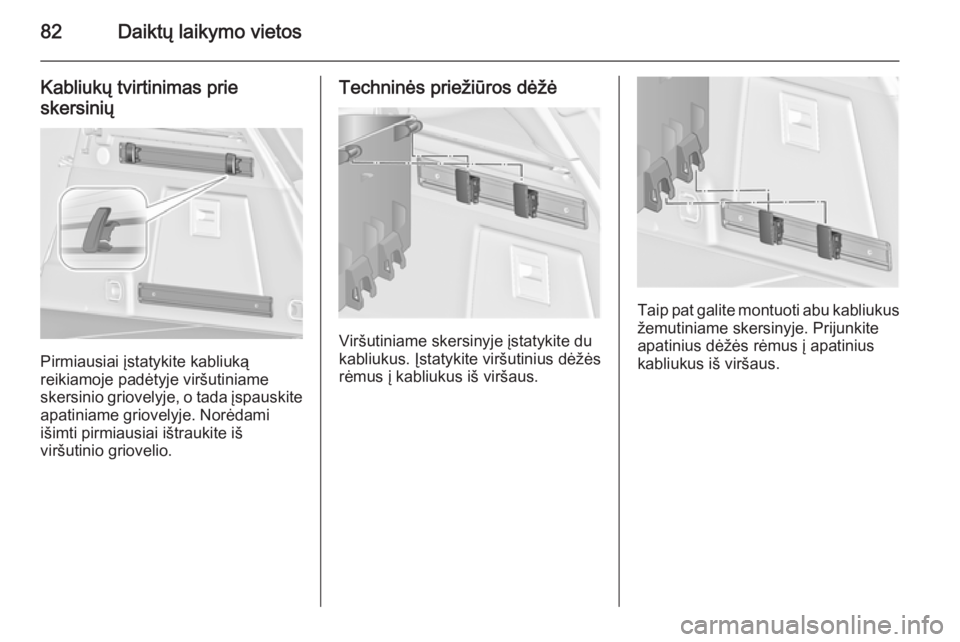

82Daiktų laikymo vietos
Kabliukų tvirtinimas prie
skersinių
Pirmiausiai įstatykite kabliuką
reikiamoje padėtyje viršutiniame
skersinio griovelyje, o tada įspauskite
apatiniame griovelyje. Norėdami
išimti pirmiausiai ištraukite iš
viršutinio griovelio.
Techninės priežiūros dėžė
Viršutiniame skersinyje įstatykite du
kabliukus. Įstatykite viršutinius dėžės
rėmus į kabliukus iš viršaus.
Taip pat galite montuoti abu kabliukus
žemutiniame skersinyje. Prijunkite
apatinius dėžės rėmus į apatinius
kabliukus iš viršaus.

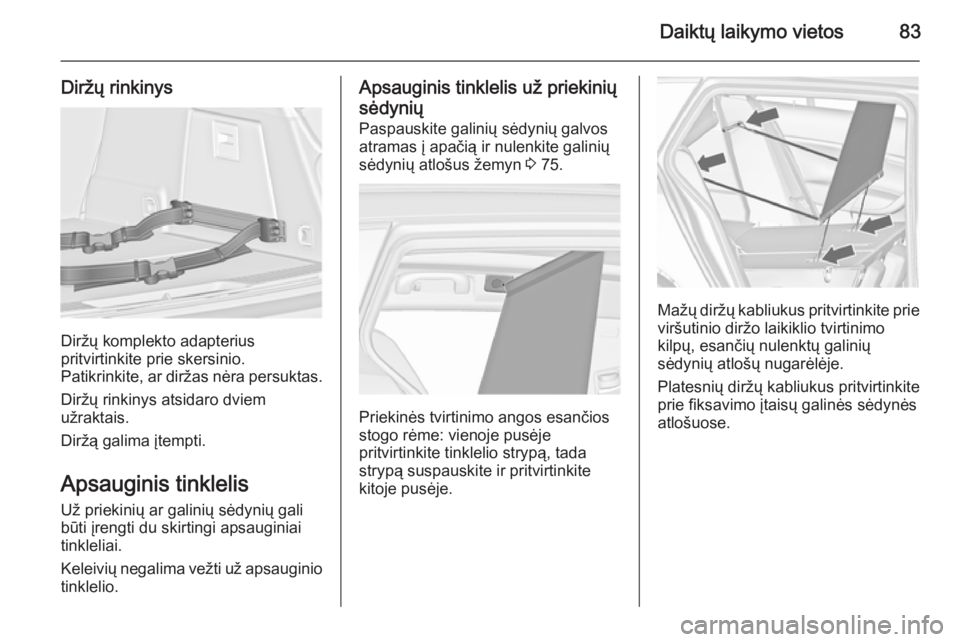

Daiktų laikymo vietos83
Diržų rinkinys
Diržų komplekto adapterius
pritvirtinkite prie skersinio.
Patikrinkite, ar diržas nėra persuktas.
Diržų rinkinys atsidaro dviem
užraktais.
Diržą galima įtempti.
Apsauginis tinklelis
Už priekinių ar galinių sėdynių gali
būti įrengti du skirtingi apsauginiai
tinkleliai.
Keleivių negalima vežti už apsauginio
tinklelio.
Apsauginis tinklelis už priekinių
sėdynių Paspauskite galinių sėdynių galvos
atramas į apačią ir nulenkite galinių
sėdynių atlošus žemyn 3 75.
Priekinės tvirtinimo angos esančios
stogo rėme: vienoje pusėje
pritvirtinkite tinklelio strypą, tada
strypą suspauskite ir pritvirtinkite
kitoje pusėje.
Mažų diržų kabliukus pritvirtinkite prie
viršutinio diržo laikiklio tvirtinimo
kilpų, esančių nulenktų galinių
sėdynių atlošų nugarėlėje.
Platesnių diržų kabliukus pritvirtinkite
prie fiksavimo įtaisų galinės sėdynės
atlošuose.

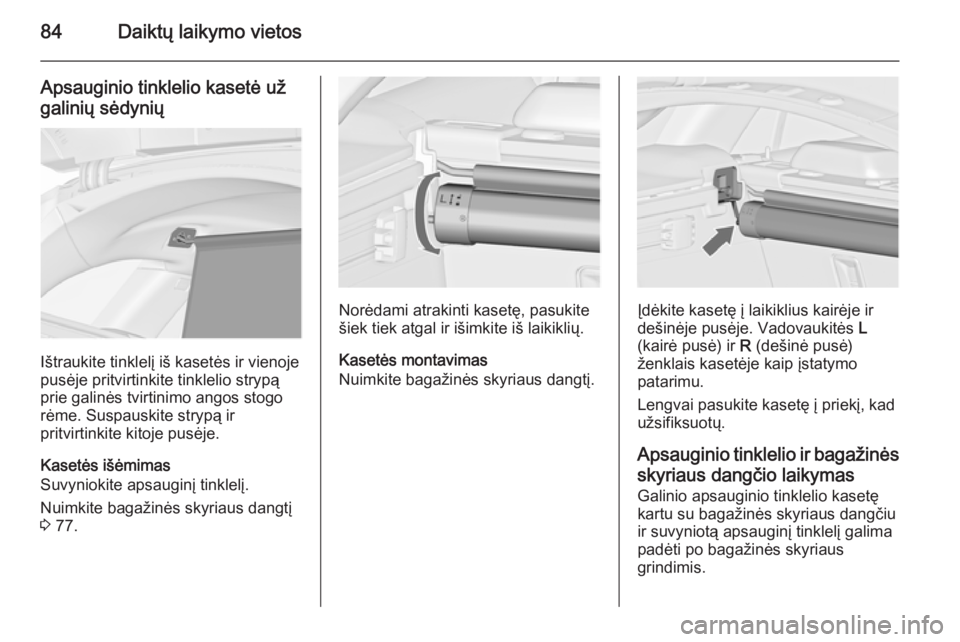

84Daiktų laikymo vietos
Apsauginio tinklelio kasetė užgalinių sėdynių
Ištraukite tinklelį iš kasetės ir vienoje
pusėje pritvirtinkite tinklelio strypą
prie galinės tvirtinimo angos stogo
rėme. Suspauskite strypą ir
pritvirtinkite kitoje pusėje.
Kasetės išėmimas
Suvyniokite apsauginį tinklelį.
Nuimkite bagažinės skyriaus dangtį
3 77.
Norėdami atrakinti kasetę, pasukite
šiek tiek atgal ir išimkite iš laikiklių.
Kasetės montavimas
Nuimkite bagažinės skyriaus dangtį.Įdėkite kasetę į laikiklius kairėje ir
dešinėje pusėje. Vadovaukitės L
(kairė pusė) ir R (dešinė pusė)
ženklais kasetėje kaip įstatymo
patarimu.
Lengvai pasukite kasetę į priekį, kad
užsifiksuotų.
Apsauginio tinklelio ir bagažinės
skyriaus dangčio laikymas Galinio apsauginio tinklelio kasetę
kartu su bagažinės skyriaus dangčiu
ir suvyniotą apsauginį tinklelį galima
padėti po bagažinės skyriaus
grindimis.

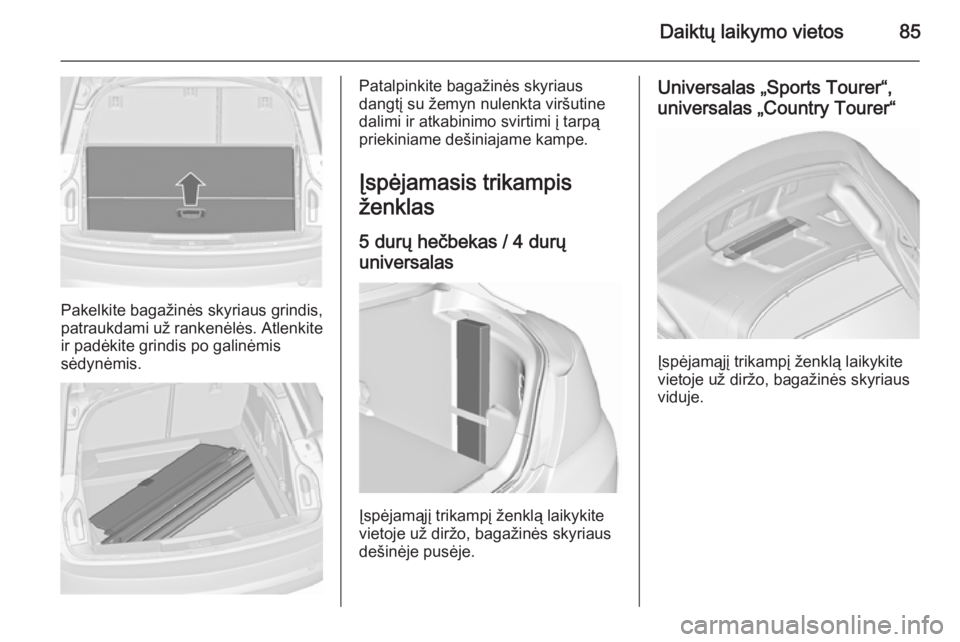

Daiktų laikymo vietos85
Pakelkite bagažinės skyriaus grindis,
patraukdami už rankenėlės. Atlenkite
ir padėkite grindis po galinėmis
sėdynėmis.
Patalpinkite bagažinės skyriaus
dangtį su žemyn nulenkta viršutine
dalimi ir atkabinimo svirtimi į tarpą
priekiniame dešiniajame kampe.
Įspėjamasis trikampis
ženklas
5 durų hečbekas / 4 durų
universalas
Įspėjamąjį trikampį ženklą laikykite
vietoje už diržo, bagažinės skyriaus
dešinėje pusėje.
Universalas „Sports Tourer“,
universalas „Country Tourer“
Įspėjamąjį trikampį ženklą laikykite
vietoje už diržo, bagažinės skyriaus
viduje.

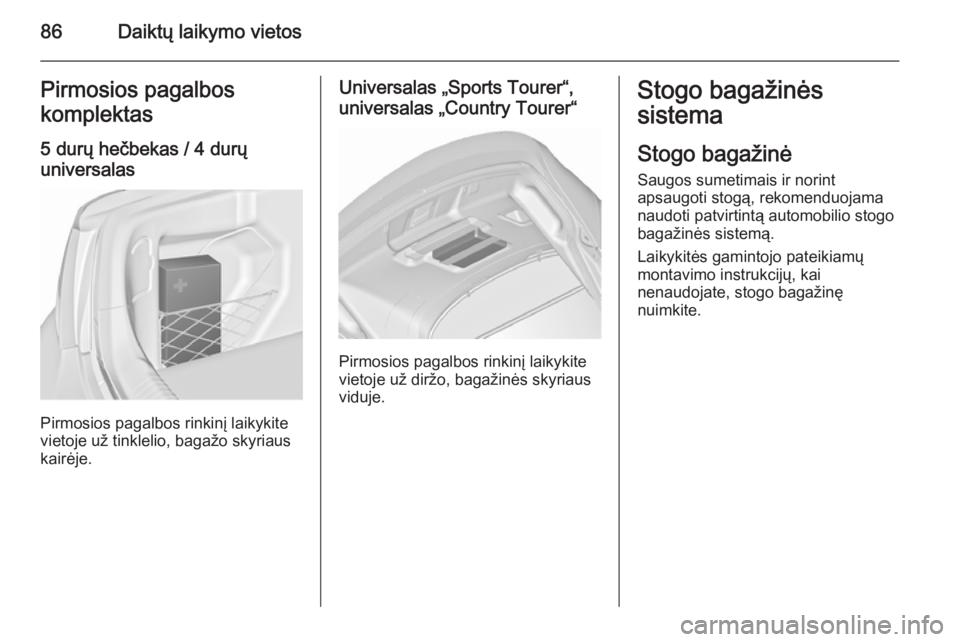

86Daiktų laikymo vietosPirmosios pagalbos
komplektas
5 durų hečbekas / 4 durų
universalas
Pirmosios pagalbos rinkinį laikykite
vietoje už tinklelio, bagažo skyriaus
kairėje.
Universalas „Sports Tourer“,
universalas „Country Tourer“
Pirmosios pagalbos rinkinį laikykite
vietoje už diržo, bagažinės skyriaus
viduje.
Stogo bagažinės
sistema
Stogo bagažinė
Saugos sumetimais ir norint
apsaugoti stogą, rekomenduojama
naudoti patvirtintą automobilio stogo
bagažinės sistemą.
Laikykitės gamintojo pateikiamų
montavimo instrukcijų, kai
nenaudojate, stogo bagažinę
nuimkite.

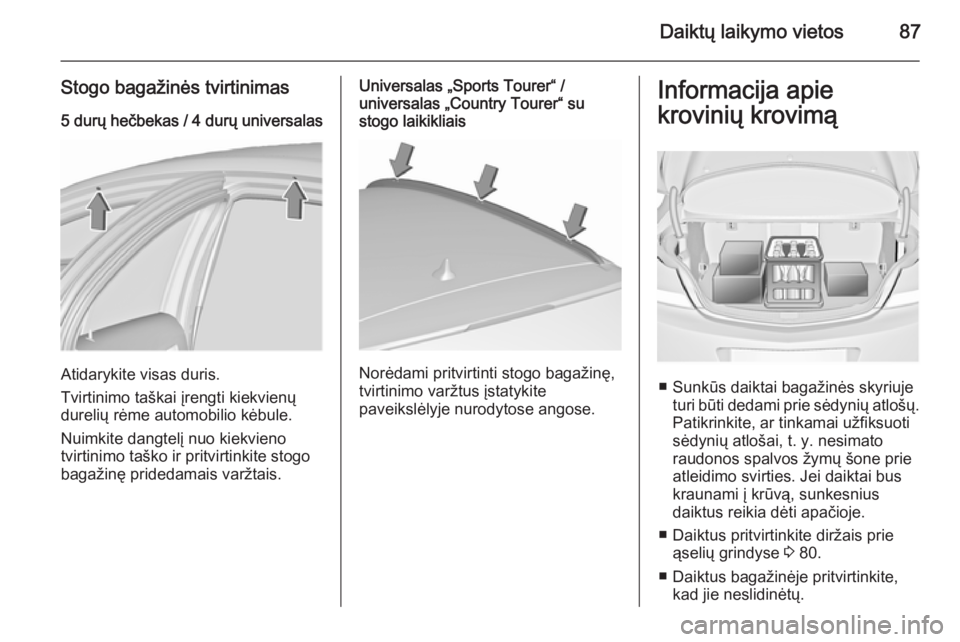

Daiktų laikymo vietos87
Stogo bagažinės tvirtinimas5 durų hečbekas / 4 durų universalas
Atidarykite visas duris.
Tvirtinimo taškai įrengti kiekvienų
durelių rėme automobilio kėbule.
Nuimkite dangtelį nuo kiekvieno
tvirtinimo taško ir pritvirtinkite stogo bagažinę pridedamais varžtais.
Universalas „Sports Tourer“ /
universalas „Country Tourer“ su
stogo laikikliais
Norėdami pritvirtinti stogo bagažinę,
tvirtinimo varžtus įstatykite
paveikslėlyje nurodytose angose.
Informacija apie
krovinių krovimą
■ Sunkūs daiktai bagažinės skyriuje turi būti dedami prie sėdynių atlošų.Patikrinkite, ar tinkamai užfiksuoti
sėdynių atlošai, t. y. nesimato
raudonos spalvos žymų šone prie
atleidimo svirties. Jei daiktai bus
kraunami į krūvą, sunkesnius
daiktus reikia dėti apačioje.
■ Daiktus pritvirtinkite diržais prie ąselių grindyse 3 80.
■ Daiktus bagažinėje pritvirtinkite, kad jie neslidinėtų.

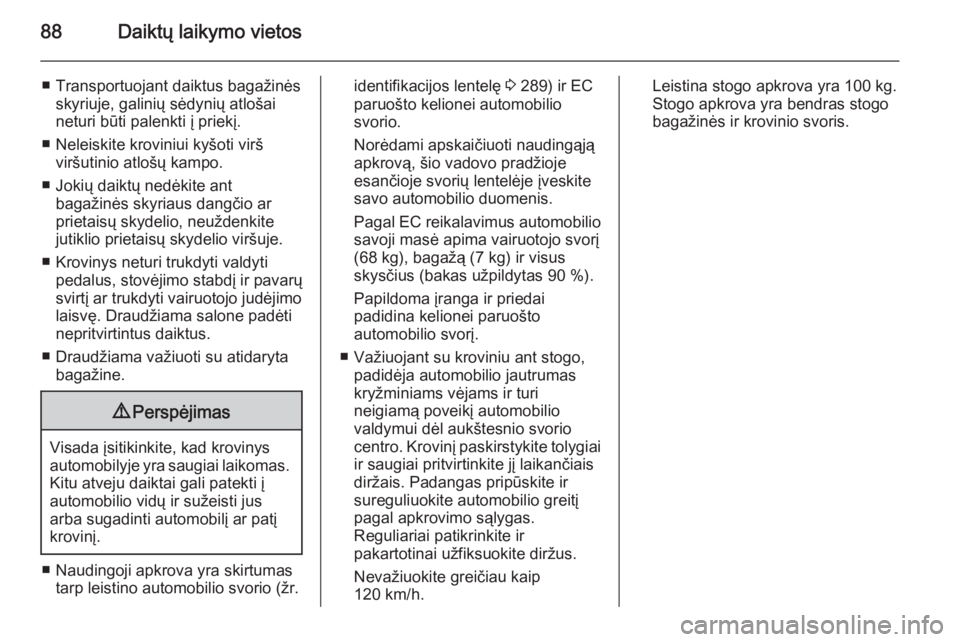

88Daiktų laikymo vietos
■ Transportuojant daiktus bagažinėsskyriuje, galinių sėdynių atlošai
neturi būti palenkti į priekį.
■ Neleiskite kroviniui kyšoti virš viršutinio atlošų kampo.
■ Jokių daiktų nedėkite ant bagažinės skyriaus dangčio ar
prietaisų skydelio, neuždenkite
jutiklio prietaisų skydelio viršuje.
■ Krovinys neturi trukdyti valdyti pedalus, stovėjimo stabdį ir pavarų
svirtį ar trukdyti vairuotojo judėjimo
laisvę. Draudžiama salone padėti
nepritvirtintus daiktus.
■ Draudžiama važiuoti su atidaryta bagažine.9 Perspėjimas
Visada įsitikinkite, kad krovinys
automobilyje yra saugiai laikomas. Kitu atveju daiktai gali patekti į
automobilio vidų ir sužeisti jus
arba sugadinti automobilį ar patį
krovinį.
■ Naudingoji apkrova yra skirtumas tarp leistino automobilio svorio (žr.
identifikacijos lentelę 3 289) ir EC
paruošto kelionei automobilio
svorio.
Norėdami apskaičiuoti naudingąją
apkrovą, šio vadovo pradžioje
esančioje svorių lentelėje įveskite
savo automobilio duomenis.
Pagal EC reikalavimus automobilio savoji masė apima vairuotojo svorį
(68 kg), bagažą (7 kg) ir visus
skysčius (bakas užpildytas 90 %).
Papildoma įranga ir priedai
padidina kelionei paruošto
automobilio svorį.
■ Važiuojant su kroviniu ant stogo, padidėja automobilio jautrumas
kryžminiams vėjams ir turi
neigiamą poveikį automobilio
valdymui dėl aukštesnio svorio
centro. Krovinį paskirstykite tolygiai
ir saugiai pritvirtinkite jį laikančiais
diržais. Padangas pripūskite ir
sureguliuokite automobilio greitį
pagal apkrovimo sąlygas.
Reguliariai patikrinkite ir
pakartotinai užfiksuokite diržus.
Nevažiuokite greičiau kaip
120 km/h.Leistina stogo apkrova yra 100 kg. Stogo apkrova yra bendras stogo
bagažinės ir krovinio svoris.
