Instrumenti in upravni elementi99
Najboljša instrumentna plošča, način Tour

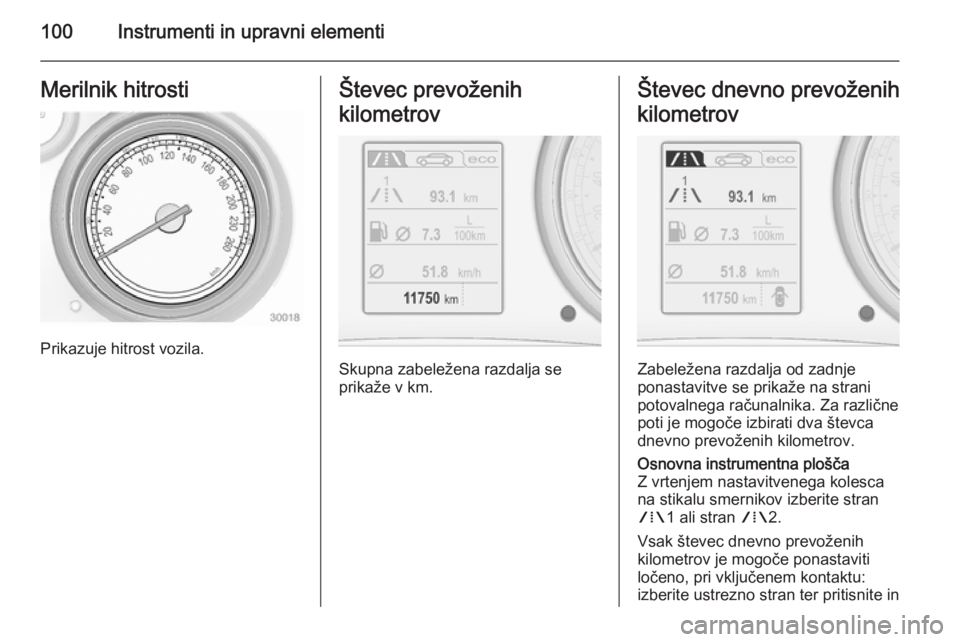

100Instrumenti in upravni elementiMerilnik hitrosti
Prikazuje hitrost vozila.
Števec prevoženih
kilometrov
Skupna zabeležena razdalja se
prikaže v km.
Števec dnevno prevoženih
kilometrov
Zabeležena razdalja od zadnje
ponastavitve se prikaže na strani
potovalnega računalnika. Za različne
poti je mogoče izbirati dva števca
dnevno prevoženih kilometrov.
Osnovna instrumentna plošča
Z vrtenjem nastavitvenega kolesca
na stikalu smernikov izberite stran
W 1 ali stran W2.
Vsak števec dnevno prevoženih
kilometrov je mogoče ponastaviti
ločeno, pri vključenem kontaktu:
izberite ustrezno stran ter pritisnite in

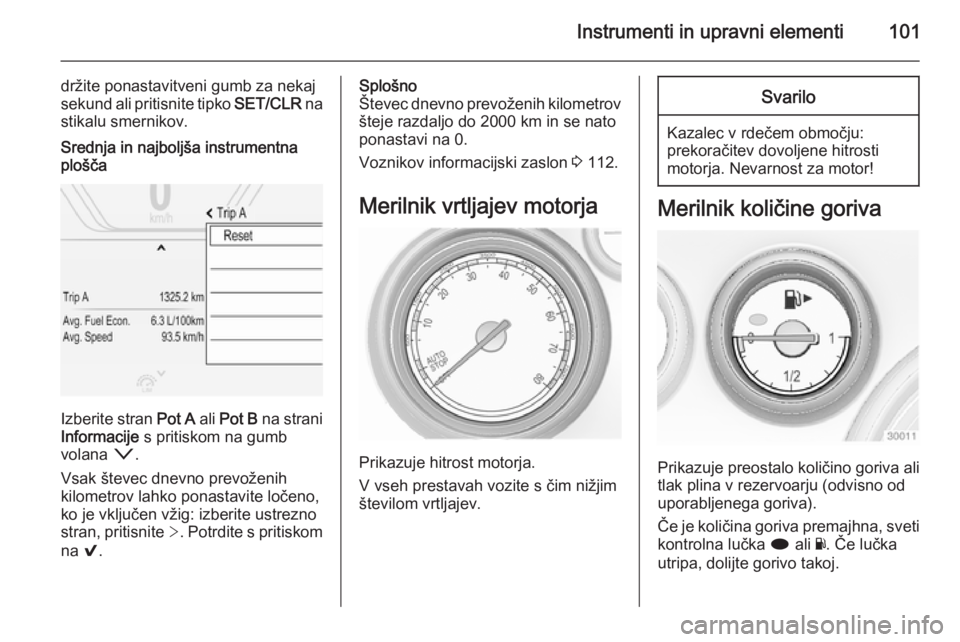

Instrumenti in upravni elementi101
držite ponastavitveni gumb za nekaj
sekund ali pritisnite tipko SET/CLR na
stikalu smernikov.Srednja in najboljša instrumentna plošča
Izberite stran Pot A ali Pot B na strani
Informacije s pritiskom na gumb
volana o.
Vsak števec dnevno prevoženih
kilometrov lahko ponastavite ločeno,
ko je vključen vžig: izberite ustrezno
stran, pritisnite >. Potrdite s pritiskom
na 9.
Splošno
Števec dnevno prevoženih kilometrov
šteje razdaljo do 2000 km in se nato
ponastavi na 0.
Voznikov informacijski zaslon 3 112.
Merilnik vrtljajev motorja
Prikazuje hitrost motorja.
V vseh prestavah vozite s čim nižjim
številom vrtljajev.
Svarilo
Kazalec v rdečem območju:
prekoračitev dovoljene hitrosti
motorja. Nevarnost za motor!
Merilnik količine goriva
Prikazuje preostalo količino goriva ali
tlak plina v rezervoarju (odvisno od
uporabljenega goriva).
Če je količina goriva premajhna, sveti kontrolna lučka i ali Y. Če lučka
utripa, dolijte gorivo takoj.

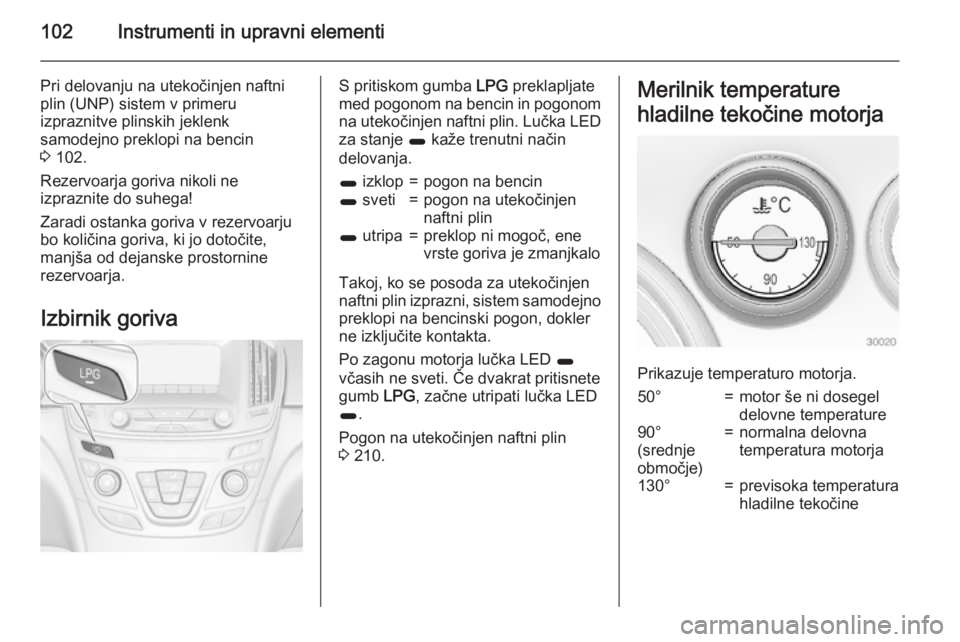

102Instrumenti in upravni elementi
Pri delovanju na utekočinjen naftniplin (UNP) sistem v primeru
izpraznitve plinskih jeklenk
samodejno preklopi na bencin
3 102.
Rezervoarja goriva nikoli ne
izpraznite do suhega!
Zaradi ostanka goriva v rezervoarju bo količina goriva, ki jo dotočite,
manjša od dejanske prostornine
rezervoarja.
Izbirnik gorivaS pritiskom gumba LPG preklapljate
med pogonom na bencin in pogonom na utekočinjen naftni plin. Lučka LED
za stanje 1 kaže trenutni način
delovanja.1 izklop=pogon na bencin1 sveti=pogon na utekočinjen
naftni plin1 utripa=preklop ni mogoč, ene
vrste goriva je zmanjkalo
Takoj, ko se posoda za utekočinjen
naftni plin izprazni, sistem samodejno
preklopi na bencinski pogon, dokler
ne izključite kontakta.
Po zagonu motorja lučka LED 1
včasih ne sveti. Če dvakrat pritisnete gumb LPG, začne utripati lučka LED
1 .
Pogon na utekočinjen naftni plin
3 210.
Merilnik temperature
hladilne tekočine motorja
Prikazuje temperaturo motorja.
50°=motor še ni dosegel
delovne temperature90°
(srednje
območje)=normalna delovna
temperatura motorja130°=previsoka temperatura
hladilne tekočine

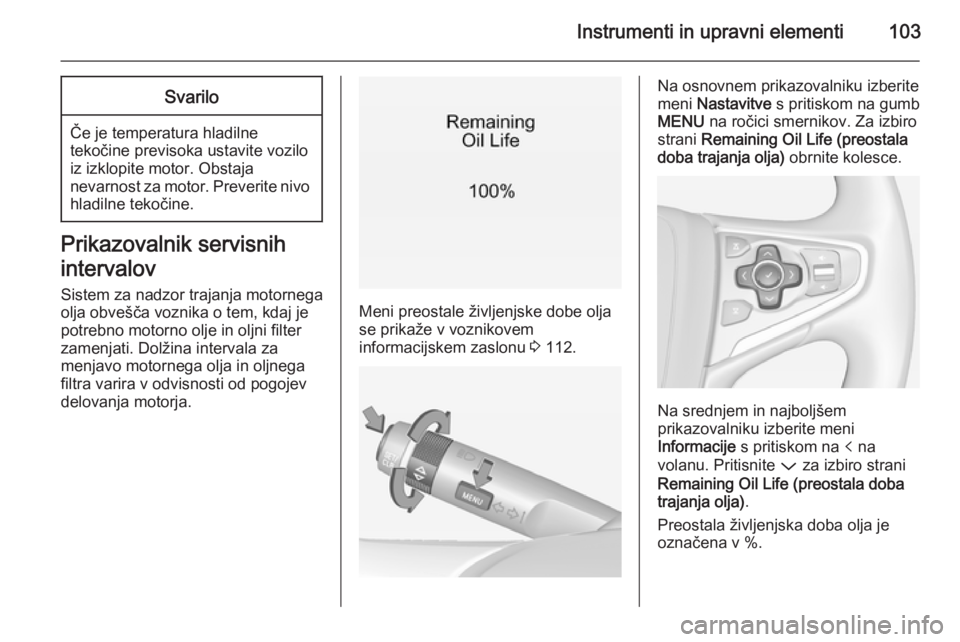

Instrumenti in upravni elementi103Svarilo
Če je temperatura hladilne
tekočine previsoka ustavite vozilo
iz izklopite motor. Obstaja
nevarnost za motor. Preverite nivo hladilne tekočine.
Prikazovalnik servisnih
intervalov
Sistem za nadzor trajanja motornega
olja obvešča voznika o tem, kdaj je
potrebno motorno olje in oljni filter
zamenjati. Dolžina intervala za
menjavo motornega olja in oljnega
filtra varira v odvisnosti od pogojev
delovanja motorja.
Meni preostale življenjske dobe olja
se prikaže v voznikovem
informacijskem zaslonu 3 112.
Na osnovnem prikazovalniku izberite
meni Nastavitve s pritiskom na gumb
MENU na ročici smernikov. Za izbiro
strani Remaining Oil Life (preostala
doba trajanja olja) obrnite kolesce.
Na srednjem in najboljšem
prikazovalniku izberite meni
Informacije s pritiskom na p na
volanu. Pritisnite P za izbiro strani
Remaining Oil Life (preostala doba
trajanja olja) .
Preostala življenjska doba olja je
označena v %.

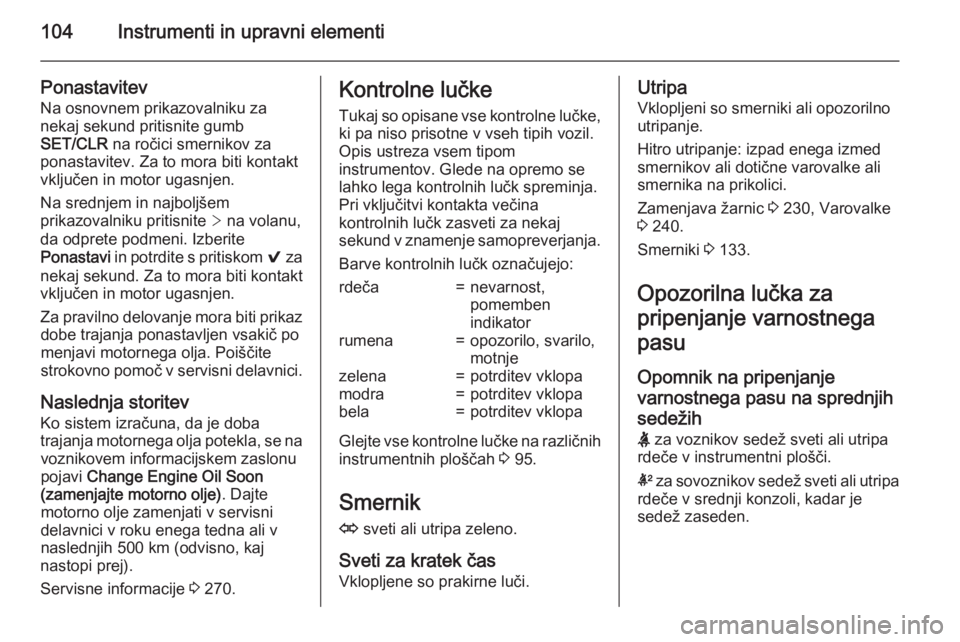

104Instrumenti in upravni elementi
Ponastavitev
Na osnovnem prikazovalniku za
nekaj sekund pritisnite gumb
SET/CLR na ročici smernikov za
ponastavitev. Za to mora biti kontakt
vključen in motor ugasnjen.
Na srednjem in najboljšem
prikazovalniku pritisnite > na volanu,
da odprete podmeni. Izberite
Ponastavi in potrdite s pritiskom 9 za
nekaj sekund. Za to mora biti kontakt
vključen in motor ugasnjen.
Za pravilno delovanje mora biti prikaz dobe trajanja ponastavljen vsakič po
menjavi motornega olja. Poiščite
strokovno pomoč v servisni delavnici.
Naslednja storitev
Ko sistem izračuna, da je doba
trajanja motornega olja potekla, se na voznikovem informacijskem zaslonu
pojavi Change Engine Oil Soon
(zamenjajte motorno olje) . Dajte
motorno olje zamenjati v servisni
delavnici v roku enega tedna ali v
naslednjih 500 km (odvisno, kaj
nastopi prej).
Servisne informacije 3 270.Kontrolne lučke
Tukaj so opisane vse kontrolne lučke,ki pa niso prisotne v vseh tipih vozil.
Opis ustreza vsem tipom
instrumentov. Glede na opremo se
lahko lega kontrolnih lučk spreminja.
Pri vključitvi kontakta večina
kontrolnih lučk zasveti za nekaj
sekund v znamenje samopreverjanja.
Barve kontrolnih lučk označujejo:rdeča=nevarnost,
pomemben
indikatorrumena=opozorilo, svarilo,
motnjezelena=potrditev vklopamodra=potrditev vklopabela=potrditev vklopa
Glejte vse kontrolne lučke na različnih
instrumentnih ploščah 3 95.
Smernik O sveti ali utripa zeleno.
Sveti za kratek čas Vklopljene so prakirne luči.
Utripa
Vklopljeni so smerniki ali opozorilno
utripanje.
Hitro utripanje: izpad enega izmed
smernikov ali dotične varovalke ali
smernika na prikolici.
Zamenjava žarnic 3 230, Varovalke
3 240.
Smerniki 3 133.
Opozorilna lučka za
pripenjanje varnostnega
pasu
Opomnik na pripenjanje
varnostnega pasu na sprednjih sedežih X za voznikov sedež sveti ali utripa
rdeče v instrumentni plošči.
k za sovoznikov sedež sveti ali utripa
rdeče v srednji konzoli, kadar je
sedež zaseden.

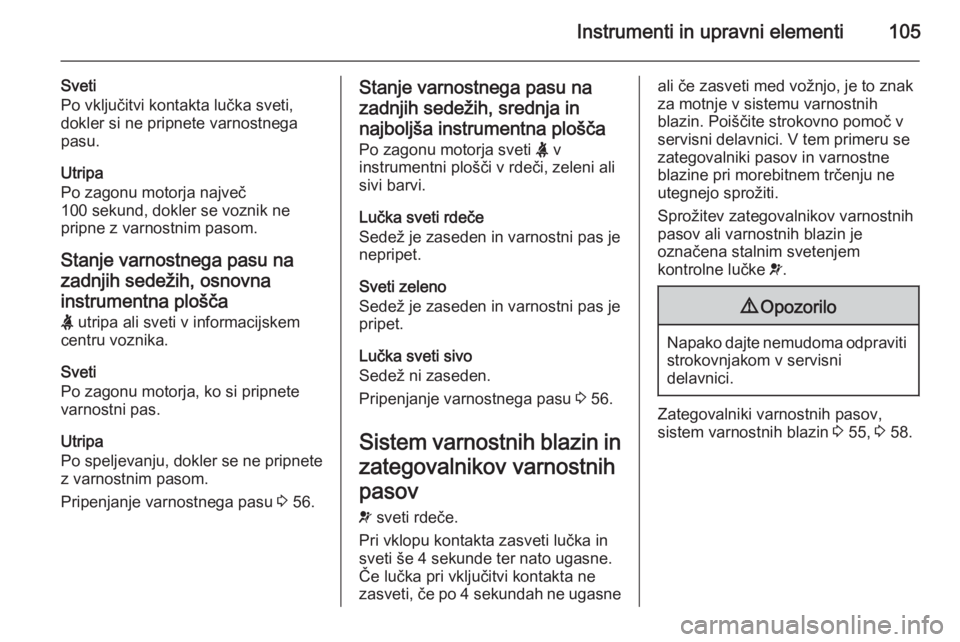

Instrumenti in upravni elementi105
Sveti
Po vključitvi kontakta lučka sveti,
dokler si ne pripnete varnostnega
pasu.
Utripa
Po zagonu motorja največ 100 sekund, dokler se voznik ne pripne z varnostnim pasom.
Stanje varnostnega pasu na
zadnjih sedežih, osnovna
instrumentna plošča
X utripa ali sveti v informacijskem
centru voznika.
Sveti
Po zagonu motorja, ko si pripnete
varnostni pas.
Utripa
Po speljevanju, dokler se ne pripnete z varnostnim pasom.
Pripenjanje varnostnega pasu 3 56.Stanje varnostnega pasu na
zadnjih sedežih, srednja in
najboljša instrumentna plošča Po zagonu motorja sveti X v
instrumentni plošči v rdeči, zeleni ali
sivi barvi.
Lučka sveti rdeče
Sedež je zaseden in varnostni pas je nepripet.
Sveti zeleno
Sedež je zaseden in varnostni pas je pripet.
Lučka sveti sivo
Sedež ni zaseden.
Pripenjanje varnostnega pasu 3 56.
Sistem varnostnih blazin in
zategovalnikov varnostnih
pasov v sveti rdeče.
Pri vklopu kontakta zasveti lučka in
sveti še 4 sekunde ter nato ugasne.
Če lučka pri vključitvi kontakta ne
zasveti, če po 4 sekundah ne ugasneali če zasveti med vožnjo, je to znak
za motnje v sistemu varnostnih
blazin. Poiščite strokovno pomoč v
servisni delavnici. V tem primeru se
zategovalniki pasov in varnostne
blazine pri morebitnem trčenju ne
utegnejo sprožiti.
Sprožitev zategovalnikov varnostnih
pasov ali varnostnih blazin je
označena stalnim svetenjem
kontrolne lučke v.9 Opozorilo
Napako dajte nemudoma odpraviti
strokovnjakom v servisni
delavnici.
Zategovalniki varnostnih pasov,
sistem varnostnih blazin 3 55, 3 58.

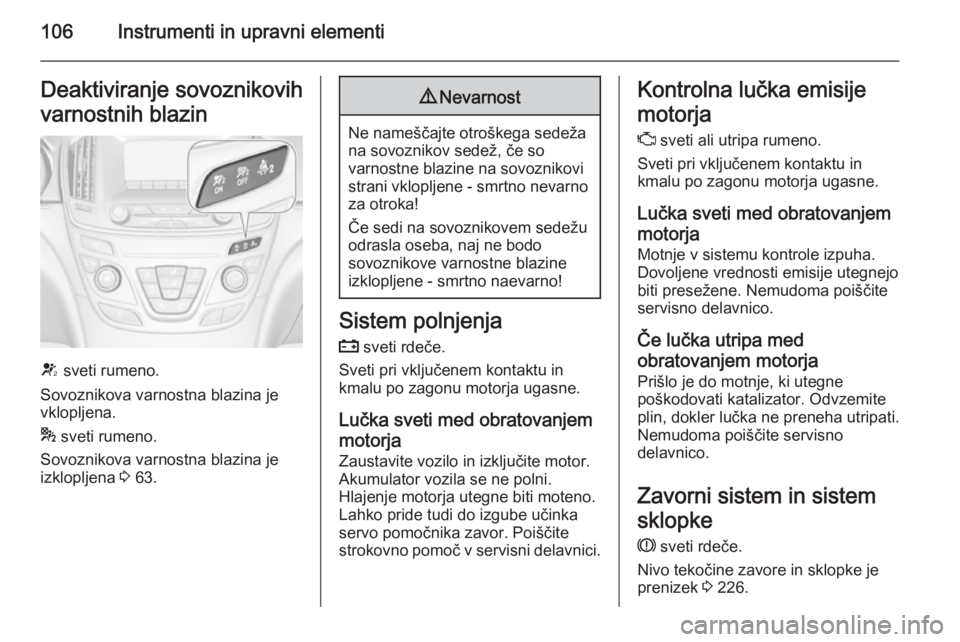

106Instrumenti in upravni elementiDeaktiviranje sovoznikovih
varnostnih blazin
V sveti rumeno.
Sovoznikova varnostna blazina je
vklopljena.
* sveti rumeno.
Sovoznikova varnostna blazina je
izklopljena 3 63.
9 Nevarnost
Ne nameščajte otroškega sedeža
na sovoznikov sedež, če so
varnostne blazine na sovoznikovi strani vklopljene - smrtno nevarno za otroka!
Če sedi na sovoznikovem sedežu
odrasla oseba, naj ne bodo
sovoznikove varnostne blazine
izklopljene - smrtno naevarno!
Sistem polnjenja
p sveti rdeče.
Sveti pri vključenem kontaktu in
kmalu po zagonu motorja ugasne.
Lučka sveti med obratovanjemmotorja
Zaustavite vozilo in izključite motor.
Akumulator vozila se ne polni.
Hlajenje motorja utegne biti moteno.
Lahko pride tudi do izgube učinka
servo pomočnika zavor. Poiščite
strokovno pomoč v servisni delavnici.
Kontrolna lučka emisije
motorja
Z sveti ali utripa rumeno.
Sveti pri vključenem kontaktu in
kmalu po zagonu motorja ugasne.
Lučka sveti med obratovanjemmotorja
Motnje v sistemu kontrole izpuha.
Dovoljene vrednosti emisije utegnejo
biti presežene. Nemudoma poiščite
servisno delavnico.
Če lučka utripa med
obratovanjem motorja
Prišlo je do motnje, ki utegne
poškodovati katalizator. Odvzemite
plin, dokler lučka ne preneha utripati.
Nemudoma poiščite servisno
delavnico.
Zavorni sistem in sistem
sklopke
R sveti rdeče.
Nivo tekočine zavore in sklopke je
prenizek 3 226.

Instrumenti in upravni elementi1079Opozorilo
Ustavite vozilo. Prekinite vožnjo.
Poiščite servisno delavnico.
Sveti pri vključenem konaktu, če je
zategnjena mehanska ročna zavora
3 170.
Pritisnite pedal - sveti ali utripa rumeno.
Sveti
Zavorni pedal je treba pritisniti za
sprostitev električne ročne zavore
3 170.
Za zagon motorja v načinu Autostop
morate pritisniti pedal sklopke.
Sistem Stop-start 3 159.
Utripa
Za glavni zagon motorja morate pritisniti pedal sklopke 3 17, 3 157.
Pri zaslonu srednje ali višje stopnje se obvestilo o pritisku na pedal za plinprikaže na voznikovem
informacijskem zaslonu 3 121.
Električna ročna zavora
m sveti ali utripa rdeče.
Sveti Električna ročna zavora je zategnjena
3 170.
Utripa
Električna ročna zavora ni docela
sproščena oz. zategnjena. Pritisnite
zavorni pedal in poskusite ponastaviti sistem s sprostitvijo in ponovnimvklopom električne ročne zavore. Če
m še dalje utripa, nemudoma poiščite
servisno delavnico.
Napaka električne ročne
zavore j sveti ali utripa rumeno.
Sveti
Električna ročna zavora deluje z
zmanjšano silo 3 170.Utripa
Električna ročna zavora je v
servisnem režimu. Ustavite vozilo,
zategnite in sprostite električno ročno zavoro za ponastavitev.9 Opozorilo
Napako dajte nemudoma odpraviti
strokovnjakom v servisni
delavnici.
Sistem proti blokiranju
koles (ABS)
u sveti rumeno.
Prižge se za nekaj sekund po
vključitvi kontakta. Ko kontrolna lučka
ugasne, je sistem pripravljen na
delovanje.
Če kontrolna lučka po nekaj
sekundah ne ugasne ali zasveti med
vožnjo, gre za motnjo v ABS sistemu. Zavorni sistem še vedno deluje,
vendar brez ABS regulacije.
Sistem proti blokiranju koles 3 169.

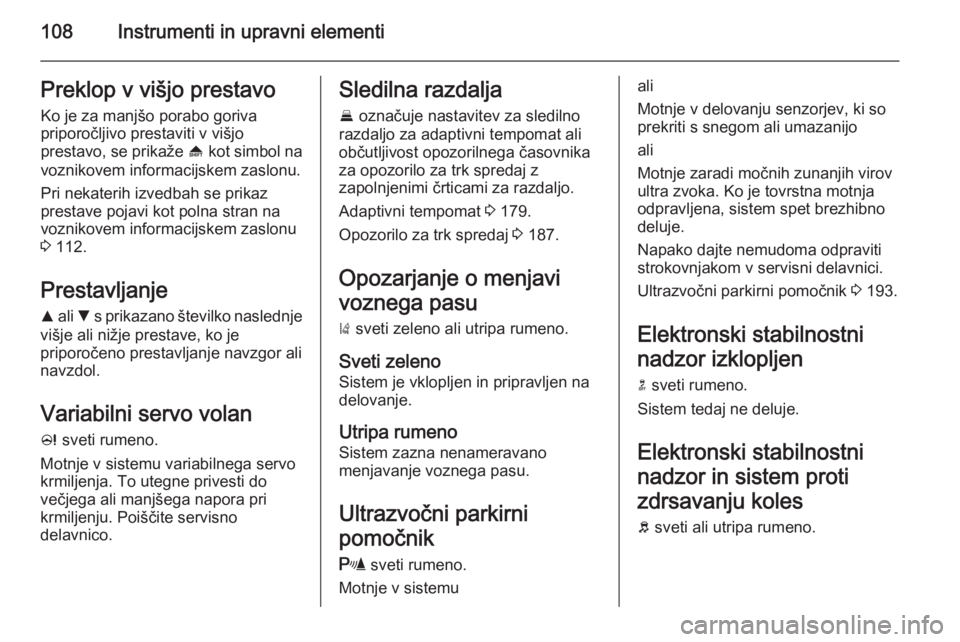

108Instrumenti in upravni elementiPreklop v višjo prestavoKo je za manjšo porabo goriva
priporočljivo prestaviti v višjo
prestavo, se prikaže [ kot simbol na
voznikovem informacijskem zaslonu.
Pri nekaterih izvedbah se prikaz
prestave pojavi kot polna stran na
voznikovem informacijskem zaslonu
3 112.
Prestavljanje
R ali S s prikazano številko naslednje
višje ali nižje prestave, ko je
priporočeno prestavljanje navzgor ali
navzdol.
Variabilni servo volan
c sveti rumeno.
Motnje v sistemu variabilnega servo
krmiljenja. To utegne privesti do
večjega ali manjšega napora pri
krmiljenju. Poiščite servisno
delavnico.Sledilna razdalja
E označuje nastavitev za sledilno
razdaljo za adaptivni tempomat ali
občutljivost opozorilnega časovnika za opozorilo za trk spredaj z
zapolnjenimi črticami za razdaljo.
Adaptivni tempomat 3 179.
Opozorilo za trk spredaj 3 187.
Opozarjanje o menjavi
voznega pasu ) sveti zeleno ali utripa rumeno.
Sveti zeleno
Sistem je vklopljen in pripravljen na
delovanje.
Utripa rumeno
Sistem zazna nenameravano
menjavanje voznega pasu.
Ultrazvočni parkirni
pomočnik
r sveti rumeno.
Motnje v sistemuali
Motnje v delovanju senzorjev, ki so
prekriti s snegom ali umazanijo
ali
Motnje zaradi močnih zunanjih virov
ultra zvoka. Ko je tovrstna motnja
odpravljena, sistem spet brezhibno
deluje.
Napako dajte nemudoma odpraviti
strokovnjakom v servisni delavnici.
Ultrazvočni parkirni pomočnik 3 193.
Elektronski stabilnostni
nadzor izklopljen n sveti rumeno.
Sistem tedaj ne deluje.
Elektronski stabilnostni
nadzor in sistem proti
zdrsavanju koles b sveti ali utripa rumeno.
