OPEL INSIGNIA 2016.5 Instruktionsbok

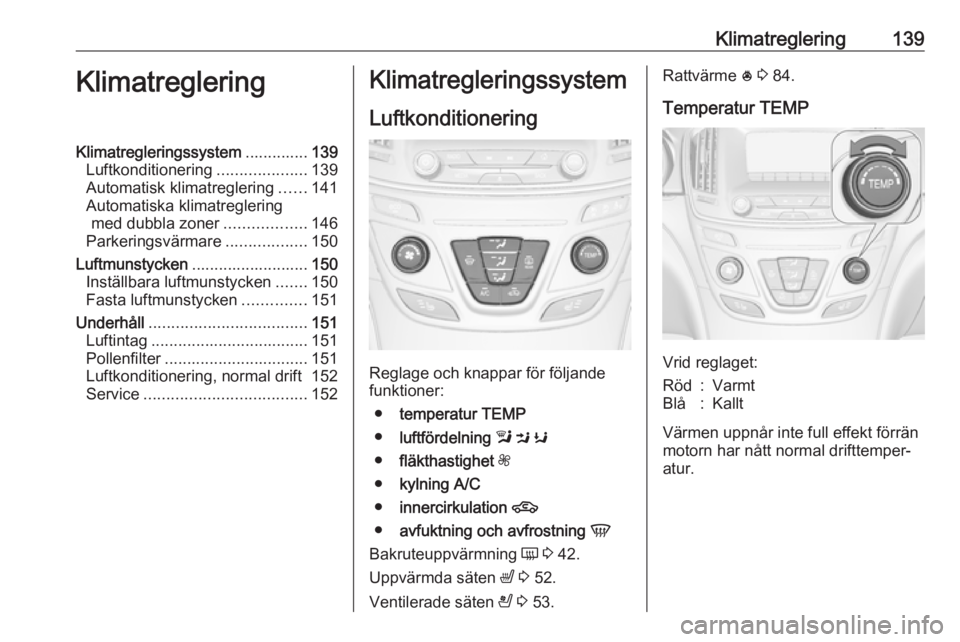

Klimatreglering139KlimatregleringKlimatregleringssystem..............139
Luftkonditionering ....................139
Automatisk klimatreglering ......141
Automatiska klimatreglering med dubbla zoner ..................146
Parkeringsvärmare ..................150
Luftmunstycken .......................... 150
Inställbara luftmunstycken .......150
Fasta luftmunstycken ..............151
Underhåll ................................... 151
Luftintag ................................... 151
Pollenfilter ................................ 151
Luftkonditionering, normal drift 152
Service .................................... 152Klimatregleringssystem
Luftkonditionering
Reglage och knappar för följande
funktioner:
● temperatur TEMP
● luftfördelning l M K
● fläkthastighet Z
● kylning A/C
● innercirkulation 4
● avfuktning och avfrostning V
Bakruteuppvärmning Ü 3 42.
Uppvärmda säten ß 3 52.
Ventilerade säten A 3 53.
Rattvärme * 3 84.
Temperatur TEMP
Vrid reglaget:
Röd:VarmtBlå:Kallt
Värmen uppnår inte full effekt förrän
motorn har nått normal drifttemper‐
atur.

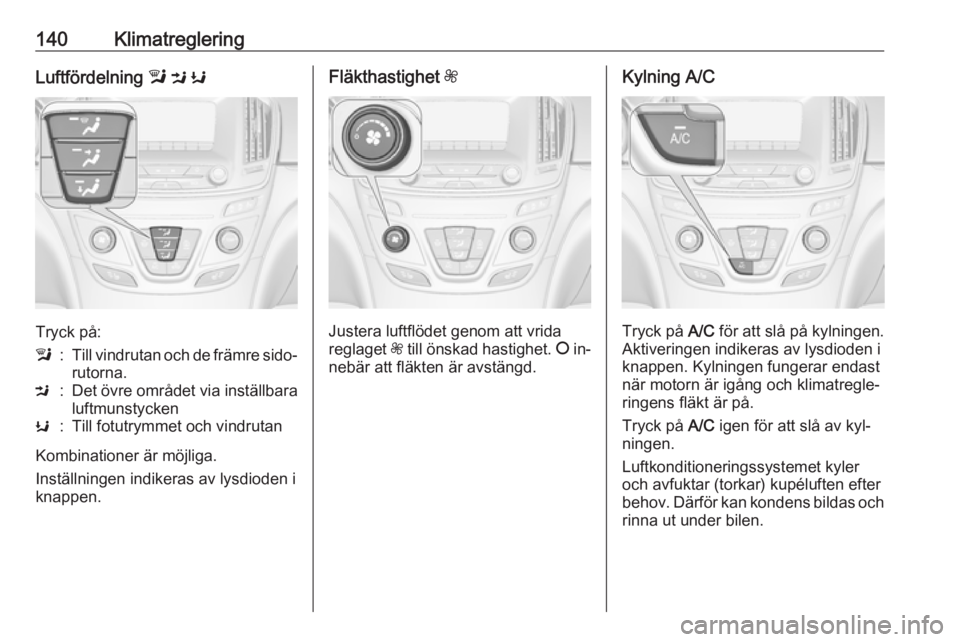

140KlimatregleringLuftfördelning l M K
Tryck på:
l:Till vindrutan och de främre sido‐
rutorna.M:Det övre området via inställbara luftmunstyckenK:Till fotutrymmet och vindrutan
Kombinationer är möjliga.
Inställningen indikeras av lysdioden i
knappen.
Fläkthastighet Z
Justera luftflödet genom att vrida
reglaget Z till önskad hastighet. J in‐
nebär att fläkten är avstängd.
Kylning A/C
Tryck på A/C för att slå på kylningen.
Aktiveringen indikeras av lysdioden i
knappen. Kylningen fungerar endast
när motorn är igång och klimatregle‐
ringens fläkt är på.
Tryck på A/C igen för att slå av kyl‐
ningen.
Luftkonditioneringssystemet kyler
och avfuktar (torkar) kupéluften efter
behov. Därför kan kondens bildas och
rinna ut under bilen.

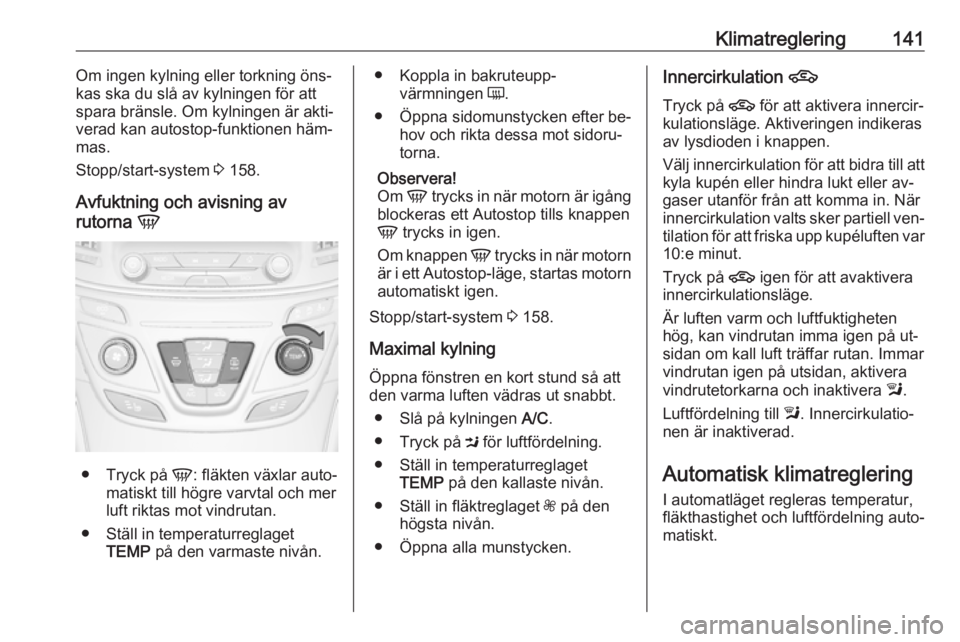

Klimatreglering141Om ingen kylning eller torkning öns‐
kas ska du slå av kylningen för att spara bränsle. Om kylningen är akti‐
verad kan autostop-funktionen häm‐
mas.
Stopp/start-system 3 158.
Avfuktning och avisning av
rutorna V
●
Tryck på V: fläkten växlar auto‐
matiskt till högre varvtal och mer
luft riktas mot vindrutan.
● Ställ in temperaturreglaget TEMP på den varmaste nivån.
● Koppla in bakruteupp‐
värmningen Ü.
● Öppna sidomunstycken efter be‐ hov och rikta dessa mot sidoru‐
torna.
Observera!
Om V trycks in när motorn är igång
blockeras ett Autostop tills knappen
V trycks in igen.
Om knappen V trycks in när motorn
är i ett Autostop-läge, startas motorn
automatiskt igen.
Stopp/start-system 3 158.
Maximal kylning Öppna fönstren en kort stund så att
den varma luften vädras ut snabbt.
● Slå på kylningen A/C.
● Tryck på M för luftfördelning.
● Ställ in temperaturreglaget TEMP på den kallaste nivån.
● Ställ in fläktreglaget Z på den
högsta nivån.
● Öppna alla munstycken.Innercirkulation 4
Tryck på 4 för att aktivera innercir‐
kulationsläge. Aktiveringen indikeras
av lysdioden i knappen.
Välj innercirkulation för att bidra till att kyla kupén eller hindra lukt eller av‐
gaser utanför från att komma in. När
innercirkulation valts sker partiell ven‐
tilation för att friska upp kupéluften var
10:e minut.
Tryck på 4 igen för att avaktivera
innercirkulationsläge.
Är luften varm och luftfuktigheten
hög, kan vindrutan imma igen på ut‐
sidan om kall luft träffar rutan. Immar
vindrutan igen på utsidan, aktivera
vindrutetorkarna och inaktivera l.
Luftfördelning till l. Innercirkulatio‐
nen är inaktiverad.
Automatisk klimatreglering
I automatläget regleras temperatur,
fläkthastighet och luftfördelning auto‐
matiskt.

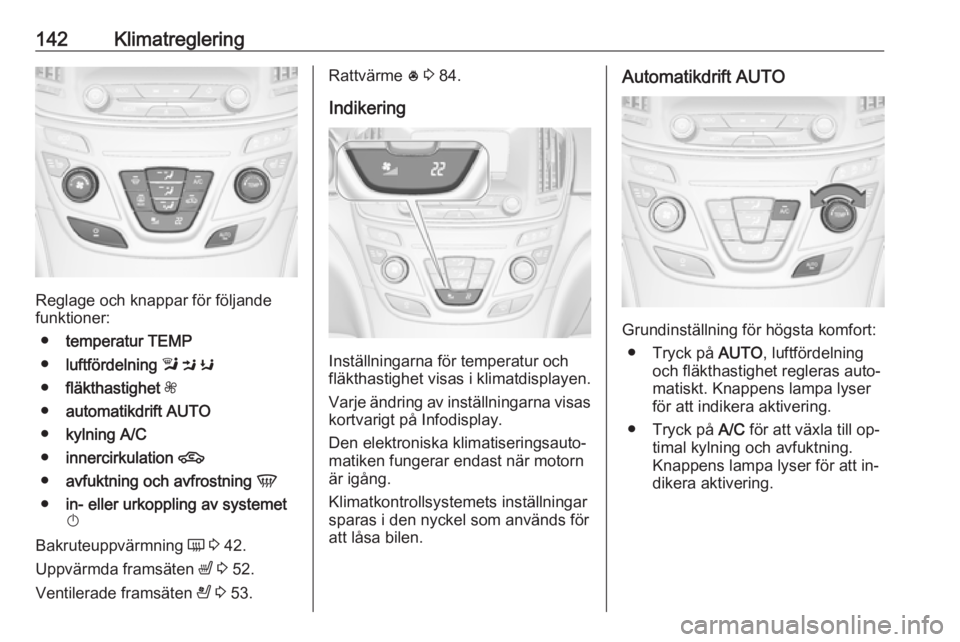

142Klimatreglering
Reglage och knappar för följande
funktioner:
● temperatur TEMP
● luftfördelning l M K
● fläkthastighet Z
● automatikdrift AUTO
● kylning A/C
● innercirkulation 4
● avfuktning och avfrostning V
● in- eller urkoppling av systemet
X
Bakruteuppvärmning Ü 3 42.
Uppvärmda framsäten ß 3 52.
Ventilerade framsäten A 3 53.
Rattvärme * 3 84.
Indikering
Inställningarna för temperatur och
fläkthastighet visas i klimatdisplayen.
Varje ändring av inställningarna visas
kortvarigt på Infodisplay.
Den elektroniska klimatiseringsauto‐
matiken fungerar endast när motorn
är igång.
Klimatkontrollsystemets inställningar
sparas i den nyckel som används för
att låsa bilen.
Automatikdrift AUTO
Grundinställning för högsta komfort:
● Tryck på AUTO, luftfördelning
och fläkthastighet regleras auto‐
matiskt. Knappens lampa lyser
för att indikera aktivering.
● Tryck på A/C för att växla till op‐
timal kylning och avfuktning.
Knappens lampa lyser för att in‐
dikera aktivering.

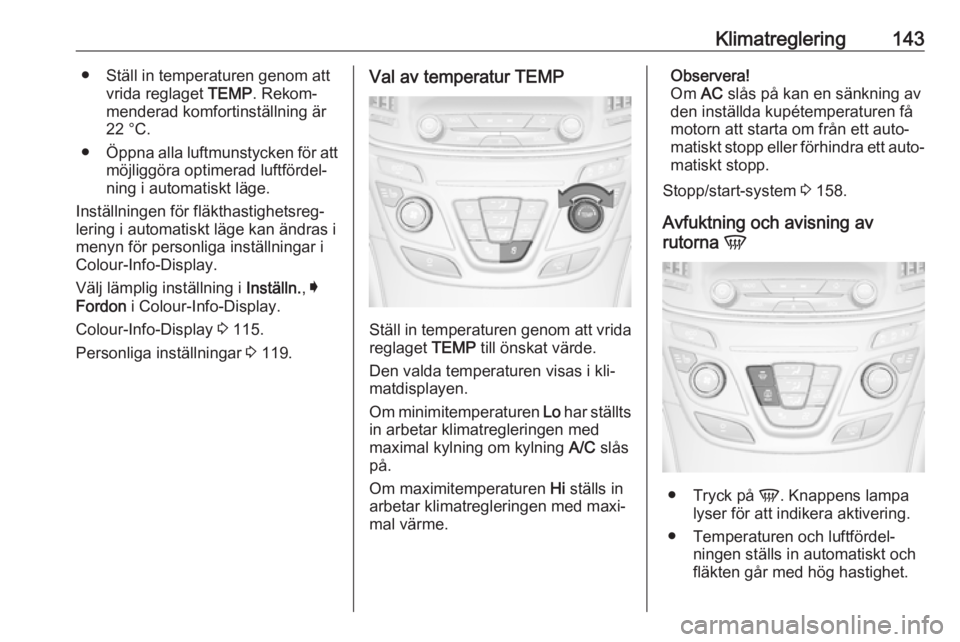

Klimatreglering143● Ställ in temperaturen genom attvrida reglaget TEMP. Rekom‐
menderad komfortinställning är
22 °C.
● Öppna alla luftmunstycken för att
möjliggöra optimerad luftfördel‐
ning i automatiskt läge.
Inställningen för fläkthastighetsreg‐
lering i automatiskt läge kan ändras i menyn för personliga inställningar i
Colour-Info-Display.
Välj lämplig inställning i Inställn., I
Fordon i Colour-Info-Display.
Colour-Info-Display 3 115.
Personliga inställningar 3 119.Val av temperatur TEMP
Ställ in temperaturen genom att vrida
reglaget TEMP till önskat värde.
Den valda temperaturen visas i kli‐ matdisplayen.
Om minimitemperaturen Lo har ställts
in arbetar klimatregleringen med
maximal kylning om kylning A/C slås
på.
Om maximitemperaturen Hi ställs in
arbetar klimatregleringen med maxi‐
mal värme.
Observera!
Om AC slås på kan en sänkning av
den inställda kupétemperaturen få
motorn att starta om från ett auto‐
matiskt stopp eller förhindra ett auto‐
matiskt stopp.
Stopp/start-system 3 158.
Avfuktning och avisning av
rutorna V
●
Tryck på V. Knappens lampa
lyser för att indikera aktivering.
● Temperaturen och luftfördel‐ ningen ställs in automatiskt och
fläkten går med hög hastighet.

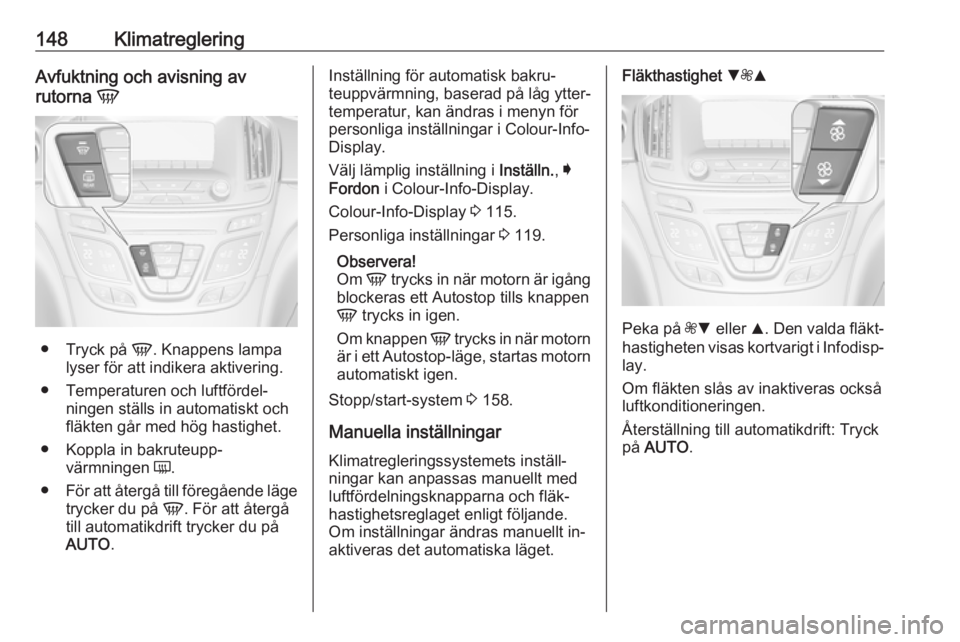

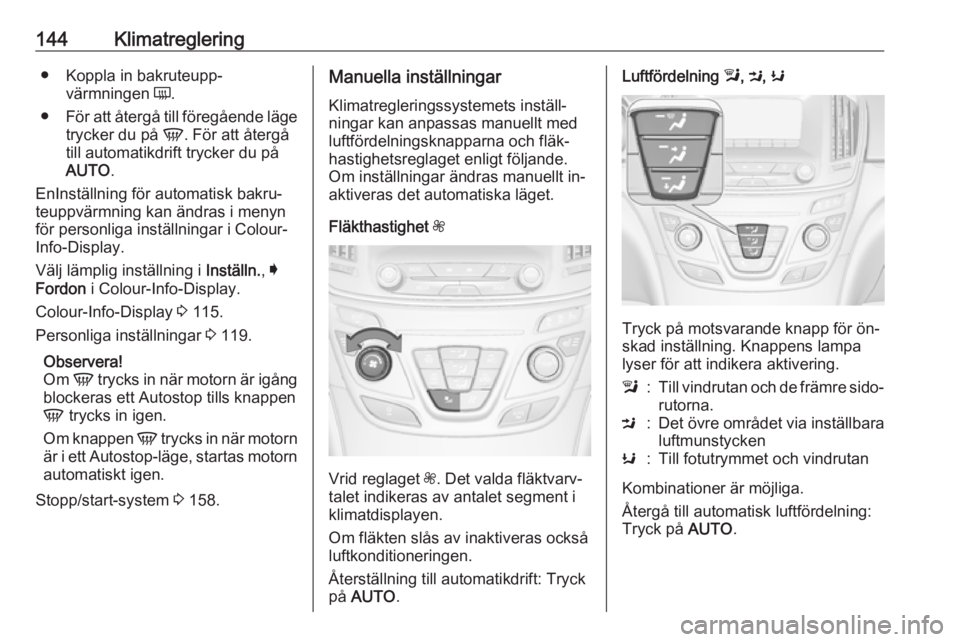

144Klimatreglering● Koppla in bakruteupp‐värmningen Ü.
● För att återgå till föregående läge
trycker du på V. För att återgå
till automatikdrift trycker du på
AUTO .
EnInställning för automatisk bakru‐
teuppvärmning kan ändras i menyn
för personliga inställningar i Colour-
Info-Display.
Välj lämplig inställning i Inställn., I
Fordon i Colour-Info-Display.
Colour-Info-Display 3 115.
Personliga inställningar 3 119.
Observera!
Om V trycks in när motorn är igång
blockeras ett Autostop tills knappen
V trycks in igen.
Om knappen V trycks in när motorn
är i ett Autostop-läge, startas motorn
automatiskt igen.
Stopp/start-system 3 158.Manuella inställningar
Klimatregleringssystemets inställ‐
ningar kan anpassas manuellt med
luftfördelningsknapparna och fläk‐
hastighetsreglaget enligt följande.
Om inställningar ändras manuellt in‐
aktiveras det automatiska läget.
Fläkthastighet Z
Vrid reglaget Z. Det valda fläktvarv‐
talet indikeras av antalet segment i
klimatdisplayen.
Om fläkten slås av inaktiveras också
luftkonditioneringen.
Återställning till automatikdrift: Tryck
på AUTO .
Luftfördelning l, M , K
Tryck på motsvarande knapp för ön‐
skad inställning. Knappens lampa
lyser för att indikera aktivering.
l:Till vindrutan och de främre sido‐
rutorna.M:Det övre området via inställbara luftmunstyckenK:Till fotutrymmet och vindrutan
Kombinationer är möjliga.
Återgå till automatisk luftfördelning:
Tryck på AUTO.

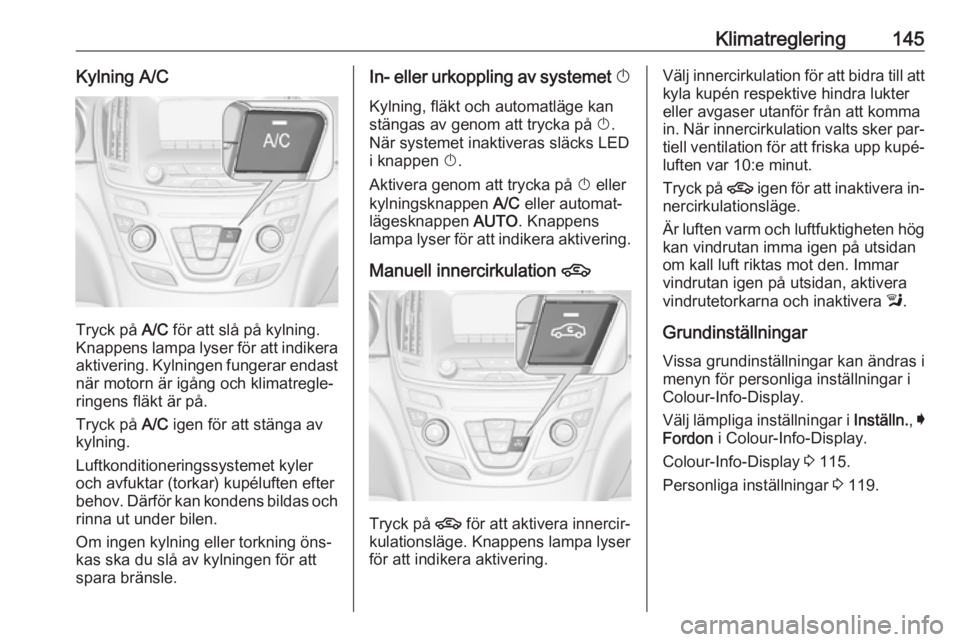

Klimatreglering145Kylning A/C
Tryck på A/C för att slå på kylning.
Knappens lampa lyser för att indikera aktivering. Kylningen fungerar endast
när motorn är igång och klimatregle‐
ringens fläkt är på.
Tryck på A/C igen för att stänga av
kylning.
Luftkonditioneringssystemet kyler
och avfuktar (torkar) kupéluften efter
behov. Därför kan kondens bildas och
rinna ut under bilen.
Om ingen kylning eller torkning öns‐
kas ska du slå av kylningen för att
spara bränsle.
In- eller urkoppling av systemet X
Kylning, fläkt och automatläge kan stängas av genom att trycka på X.
När systemet inaktiveras släcks LED
i knappen X.
Aktivera genom att trycka på X eller
kylningsknappen A/C eller automat‐
lägesknappen AUTO. Knappens
lampa lyser för att indikera aktivering.
Manuell innercirkulation 4
Tryck på 4 för att aktivera innercir‐
kulationsläge. Knappens lampa lyser
för att indikera aktivering.
Välj innercirkulation för att bidra till att kyla kupén respektive hindra lukter
eller avgaser utanför från att komma
in. När innercirkulation valts sker par‐ tiell ventilation för att friska upp kupé‐
luften var 10:e minut.
Tryck på 4 igen för att inaktivera in‐
nercirkulationsläge.
Är luften varm och luftfuktigheten hög
kan vindrutan imma igen på utsidan
om kall luft riktas mot den. Immar
vindrutan igen på utsidan, aktivera
vindrutetorkarna och inaktivera l.
Grundinställningar
Vissa grundinställningar kan ändras i
menyn för personliga inställningar i
Colour-Info-Display.
Välj lämpliga inställningar i Inställn., I
Fordon i Colour-Info-Display.
Colour-Info-Display 3 115.
Personliga inställningar 3 119.

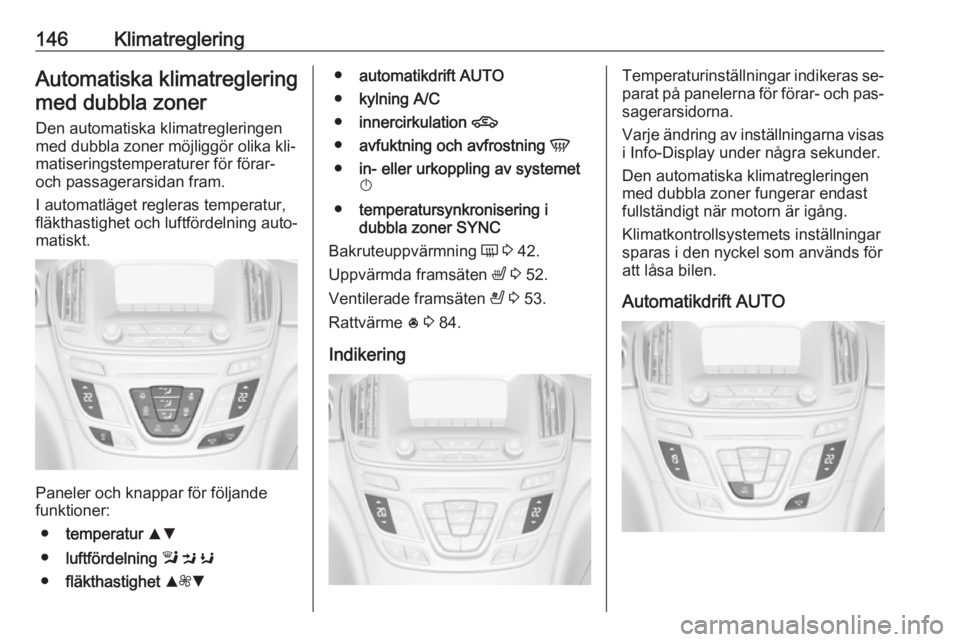

146KlimatregleringAutomatiska klimatregleringmed dubbla zoner
Den automatiska klimatregleringen
med dubbla zoner möjliggör olika kli‐
matiseringstemperaturer för förar-
och passagerarsidan fram.
I automatläget regleras temperatur,
fläkthastighet och luftfördelning auto‐
matiskt.
Paneler och knappar för följande
funktioner:
● temperatur RS
● luftfördelning l M K
● fläkthastighet R ZS
● automatikdrift AUTO
● kylning A/C
● innercirkulation 4
● avfuktning och avfrostning V
● in- eller urkoppling av systemet
X
● temperatursynkronisering i
dubbla zoner SYNC
Bakruteuppvärmning Ü 3 42.
Uppvärmda framsäten ß 3 52.
Ventilerade framsäten A 3 53.
Rattvärme * 3 84.
IndikeringTemperaturinställningar indikeras se‐ parat på panelerna för förar- och pas‐
sagerarsidorna.
Varje ändring av inställningarna visas
i Info-Display under några sekunder.
Den automatiska klimatregleringen
med dubbla zoner fungerar endast fullständigt när motorn är igång.
Klimatkontrollsystemets inställningar
sparas i den nyckel som används för
att låsa bilen.
Automatikdrift AUTO

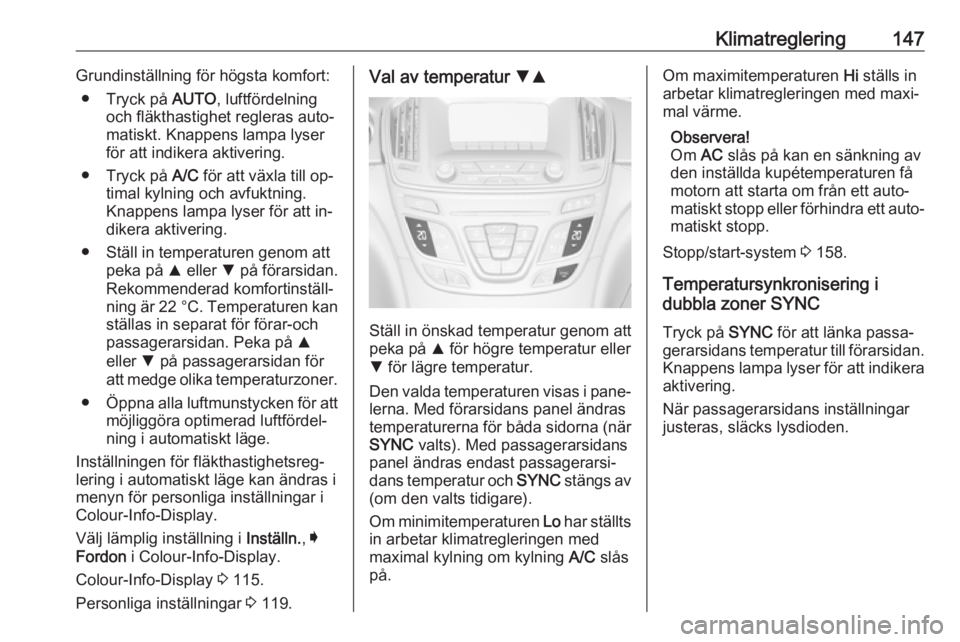

Klimatreglering147Grundinställning för högsta komfort:● Tryck på AUTO, luftfördelning
och fläkthastighet regleras auto‐
matiskt. Knappens lampa lyser
för att indikera aktivering.
● Tryck på A/C för att växla till op‐
timal kylning och avfuktning.
Knappens lampa lyser för att in‐ dikera aktivering.
● Ställ in temperaturen genom att peka på R eller S på förarsidan.
Rekommenderad komfortinställ‐ ning är 22 °C. Temperaturen kan
ställas in separat för förar-och
passagerarsidan. Peka på R
eller S på passagerarsidan för
att medge olika temperaturzoner.
● Öppna alla luftmunstycken för att
möjliggöra optimerad luftfördel‐
ning i automatiskt läge.
Inställningen för fläkthastighetsreg‐
lering i automatiskt läge kan ändras i menyn för personliga inställningar i
Colour-Info-Display.
Välj lämplig inställning i Inställn., I
Fordon i Colour-Info-Display.
Colour-Info-Display 3 115.
Personliga inställningar 3 119.Val av temperatur SR
Ställ in önskad temperatur genom att
peka på R för högre temperatur eller
S för lägre temperatur.
Den valda temperaturen visas i pane‐
lerna. Med förarsidans panel ändras
temperaturerna för båda sidorna (när
SYNC valts). Med passagerarsidans
panel ändras endast passagerarsi‐
dans temperatur och SYNC stängs av
(om den valts tidigare).
Om minimitemperaturen Lo har ställts
in arbetar klimatregleringen med maximal kylning om kylning A/C slås
på.
Om maximitemperaturen Hi ställs in
arbetar klimatregleringen med maxi‐
mal värme.
Observera!
Om AC slås på kan en sänkning av
den inställda kupétemperaturen få motorn att starta om från ett auto‐
matiskt stopp eller förhindra ett auto‐
matiskt stopp.
Stopp/start-system 3 158.
Temperatursynkronisering i
dubbla zoner SYNC
Tryck på SYNC för att länka passa‐
gerarsidans temperatur till förarsidan.
Knappens lampa lyser för att indikera aktivering.
När passagerarsidans inställningar
justeras, släcks lysdioden.

148KlimatregleringAvfuktning och avisning av
rutorna V
●
Tryck på V. Knappens lampa
lyser för att indikera aktivering.
● Temperaturen och luftfördel‐ ningen ställs in automatiskt och
fläkten går med hög hastighet.
● Koppla in bakruteupp‐ värmningen Ü.
● För att återgå till föregående läge
trycker du på V. För att återgå
till automatikdrift trycker du på
AUTO .
Inställning för automatisk bakru‐
teuppvärmning, baserad på låg ytter‐
temperatur, kan ändras i menyn för
personliga inställningar i Colour-Info-
Display.
Välj lämplig inställning i Inställn., I
Fordon i Colour-Info-Display.
Colour-Info-Display 3 115.
Personliga inställningar 3 119.
Observera!
Om V trycks in när motorn är igång
blockeras ett Autostop tills knappen
V trycks in igen.
Om knappen V trycks in när motorn
är i ett Autostop-läge, startas motorn automatiskt igen.
Stopp/start-system 3 158.
Manuella inställningar Klimatregleringssystemets inställ‐
ningar kan anpassas manuellt med
luftfördelningsknapparna och fläk‐
hastighetsreglaget enligt följande.
Om inställningar ändras manuellt in‐
aktiveras det automatiska läget.Fläkthastighet S
ZR
Peka på ZS eller R. Den valda fläkt‐
hastigheten visas kortvarigt i Infodisp‐
lay.
Om fläkten slås av inaktiveras också
luftkonditioneringen.
Återställning till automatikdrift: Tryck
på AUTO .
