Kort sagt111Elektriska fönsterhissar .........40
2 Centrallås .............................. 24
3 Ytterbackspeglar ...................36
4 Belysningsströmställare .....127
Strålkastarinställning ..........130
Dimljus fram/bak ................133
Instrumentbelysning ...........135
5 Sidoluftmunstycken .............150
6 Blinkers och filbytessignal,
ljustuta, halv-/helljus,
helljusassistent .................... 133
Fördröjd belysning .............137
Parkeringsljus .....................134
Knappar för förarinforma‐
tionscentral .......................... 109
7 Farthållare .......................... 179
Hastighetsbegränsare .........181
Adaptiv farthållare ...............182
Kollisionsvarning .................189
8 Instrument ............................ 98
Förarinformationscentrum ...1099 Knappar för förarinforma‐
tionscentral .......................... 109
10 Vindrutetorkare och -
spolare, strålkastar‐
spolare, bakrutetorkare
och -spolare ......................... 85
11 Mittre luftmunstycken .........150
12 Sport/Tour-läge ..................176
Dragkraftskontroll ...............174
Elektronisk stabilitets‐
kontroll ............................... 175
Varningsblinkers ................133
Parkeringshjälp/
avancerad parkeringshjälp . 195
Filbytesvarning ...................210
13 Statuslysdiod stöldlarm ........34
14 Colour-Info-Display ............115
15 Handskfack .......................... 69
16 Kontrollampa för
aktivering/deaktivering av
airbag ................................. 103
Kontrollampa för fram‐
sätespassagerarens
säkerhetsbälte ...................10217Reglage för manövrering
av Colour-Info-Display ........115
18 CD-fack
19 Klimatiseringsautomatik ......139
20 Elektrisk parkeringsbroms ... 172
21 Manuell växellåda ..............170
Automatisk växellåda .........166
22 Förvaring ............................... 69
23 Eko-knapp för stopp/start-
system ................................. 158
Bränslevalsknapp .................99
24 Tändningslås/startknapp .....154
25 Signalhorn ............................ 85
26 Rattinställning ......................84
27 Upplåsningshandtag för
motorhuv ............................ 225
28 Förvaringsutrymme ...............70
Säkringshållare ..................246

Belysning131En del av kurvbelysningens funk‐
tioner kan deaktiveras eller aktiveras på bilens meny för personliga inställ‐
ningar. Välj lämplig inställning i
Inställn. , I Fordon i Info-Display. Per‐
sonliga inställningar 3 119.
Med belysningsströmställaren i läget AUTO kan alla belysningsfunktioner
användas.
Följande funktioner är tillgängliga
även när belysningsströmställaren
står i läge 9:
● dynamisk kurvbelysning
● kurvbelysning
● backfunktion
● dynamisk automatisk strålkastar‐
nivåinställning.
Playstreet-belysning Aktiveras automatiskt vid låg hastig‐
het upp till cirka 30 km/h. Ljuskäglan
vrids mot vägkanten med en vinkel på
8°.Stadsbelysning
Aktiveras automatiskt vid en hastig‐
het mellan cirka 40 och 55 km/h och
när gatubelysning upptäcks av ljus‐
sensorn. Ljusräckvidden reduceras
genom en utökad ljusspridning.
Landsbelysning
Aktiveras automatiskt vid en hastig‐
het mellan cirka 55 och 115 km/h.
Ljusstrålen och ljusstyrkan skiljer sig
mellan vänster och höger sida.
Motorvägsljus Aktiveras automatiskt vid en hastig‐
het över cirka 115 km/h och minimala
rattrörelser. Den slås på med fördröj‐
ning eller omedelbart när bilen acce‐ lereras kraftigt. Ljusstrålen är längre
och ljusstarkare.
Belysning vid dåligt väder Aktiveras automatiskt upp till en
hastighet på cirka 70 km/h när regn‐
sensorn upptäcker kondens eller om
torkarna arbetar kontinuerligt. Räck‐
vidden, spridningen och ljusstyrkan
regleras variabelt beroende på sikten.Dynamisk kurvbelysning
Ljusstrålen svänger beroende på ratt‐
vinkeln och hastigheten vilket förbätt‐ rar belysningen i kurvor.
Kontrollampa f 3 108.
Gathörnsbelysning
Vid skarpa kurvor eller vid avsväng‐
ning aktiverar en viss styrvinkel eller
blinkersen en extra reflektor på
vänster eller höger sida som belyser
vägen i rät vinkel mot färdriktningen.
Den aktiveras i en hastighet på upp till
40 km/h.
Kontrollampa f 3 108.

132BelysningBackfunktionOm strålkastarna är på och backen är ilagd slås båda gathörnslamporna på.
De lyser i 20 sekunder efter det att backen lagts ur eller tills du kör snab‐ bare än 7 km/h framåt.
Helljusassistent Funktionen möjliggör att helljuset
fungerar som huvudbelysning under
nattkörning och när bilens hastighet
är högre än 40 km/h.
Halvljuset aktiveras automatiskt när: ● Kameran i vindrutan registrerar ljusen från en mötande eller
framförvarande bil.
● Bilens hastighet är lägre än 20 km/h.
● Det är dimmigt eller snöar. ● Du kör i stadsområden.
Om inga hinder upptäcks växlar sys‐
temet tillbaka till helljus.Aktivering
Helljusassistenten aktiveras genom
att trycka på indikeringsspaken två
gånger vid en hastighet över
40 km/h.
Den gröna kontrollampan l lyser
kontinuerligt när assistenten är akti‐
verad, den blå lampan 7 lyser när
helljus är på.
Kontrollampa l 3 108.
Deaktivering
Tryck en gång på indikeringsspaken. Den inaktiveras även när dimljuset
fram tänds.
Vid användning av ljustuta då hel‐
ljuset är på stängs helljusassistenten
av.
Vid användning av ljustuta då hel‐
ljuset är avstängt förblir helljusassis‐
tenten aktiverad.
Helljusassistentens senaste inställ‐
ning kvarstår när tändningen slås på
igen.
Dynamisk automatisk
strålkastarnivåinställning
För att förhindra att den mötande tra‐
fiken bländas justeras strålkastar‐
nivåinställningen automatiskt be‐
roende på lutningsinformation som
uppmätts av fram- och bakaxeln,
acceleration eller inbromsning och
bilens hastighet.

202Körning och hantering

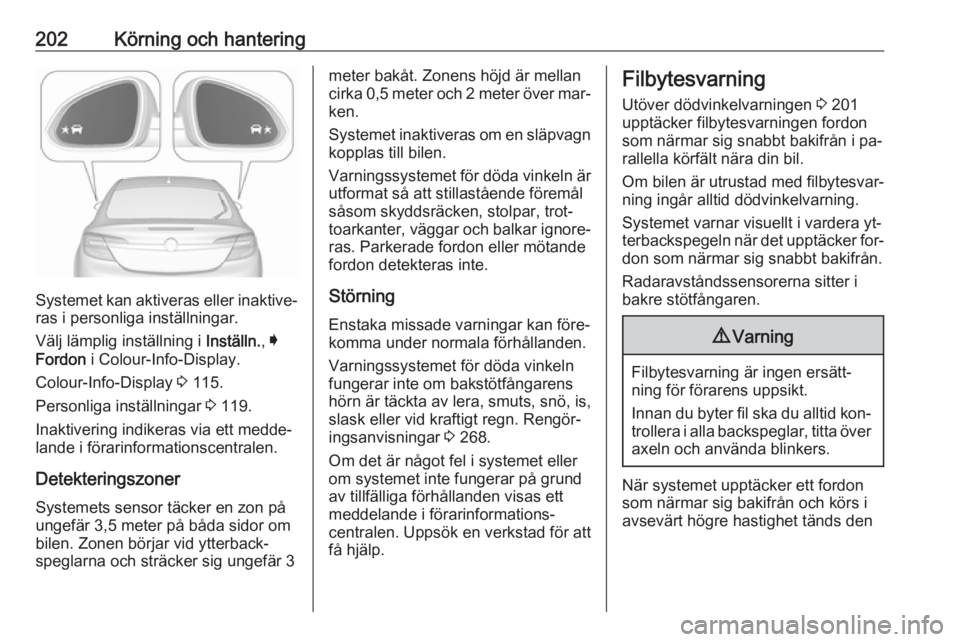

Systemet kan aktiveras eller inaktive‐
ras i personliga inställningar.
Välj lämplig inställning i Inställn., I
Fordon i Colour-Info-Display.
Colour-Info-Display 3 115.
Personliga inställningar 3 119.
Inaktivering indikeras via ett medde‐
lande i förarinformationscentralen.
Detekteringszoner Systemets sensor täcker en zon på
ungefär 3,5 meter på båda sidor om
bilen. Zonen börjar vid ytterback‐
speglarna och sträcker sig ungefär 3
meter bakåt. Zonens höjd är mellan
cirka 0,5 meter och 2 meter över mar‐
ken.
Systemet inaktiveras om en släpvagn kopplas till bilen.
Varningssystemet för döda vinkeln är
utformat så att stillastående föremål
såsom skyddsräcken, stolpar, trot‐
toarkanter, väggar och balkar ignore‐
ras. Parkerade fordon eller mötande
fordon detekteras inte.
Störning Enstaka missade varningar kan före‐
komma under normala förhållanden.
Varningssystemet för döda vinkeln
fungerar inte om bakstötfångarens
hörn är täckta av lera, smuts, snö, is,
slask eller vid kraftigt regn. Rengör‐
ingsanvisningar 3 268.
Om det är något fel i systemet eller
om systemet inte fungerar på grund
av tillfälliga förhållanden visas ett
meddelande i förarinformations‐
centralen. Uppsök en verkstad för att
få hjälp.Filbytesvarning
Utöver dödvinkelvarningen 3 201
upptäcker filbytesvarningen fordon
som närmar sig snabbt bakifrån i pa‐
rallella körfält nära din bil.
Om bilen är utrustad med filbytesvar‐
ning ingår alltid dödvinkelvarning.
Systemet varnar visuellt i vardera yt‐
terbackspegeln när det upptäcker for‐ don som närmar sig snabbt bakifrån.
Radaravståndssensorerna sitter i bakre stötfångaren.9 Varning
Filbytesvarning är ingen ersätt‐
ning för förarens uppsikt.
Innan du byter fil ska du alltid kon‐ trollera i alla backspeglar, titta över
axeln och använda blinkers.
När systemet upptäcker ett fordon
som närmar sig bakifrån och körs i
avsevärt högre hastighet tänds den

204Körning och hanteringbuskar eller andra orörliga föremål.
Detta är normal funktion och service
av systemet behövs inte.
Filbytesvarningen fungerar kanske
inte om bakre stötfångarens hörn är
täckta av lera, smuts, snö, is eller
slask. Rengöringsanvisningar 3 268.
Om det är något fel i systemet eller
om systemet inte fungerar på grund
av tillfälliga förhållanden visas ett
meddelande i förarinformations‐
centralen. Uppsök en verkstad för att
få hjälp.
Backkamera Backkameran hjälper föraren vid
backning genom att visa en bild av
området bakom bilen.
Bilden från kameran visas i Colour-
Info-Display.9 Varning
Backkameran ersätter inte för‐
arens uppsikt. Observera att före‐
mål utanför synfältet för kameran
och den avancerade parkerings‐
hjälpens sensorer, t.ex. nedanför
stötfångaren eller under fordonet, inte visas.
Backa inte bilen genom att enbart
titta på Info-displayen och kontrol‐ lera alltid området bakom och runt
fordonet innan du backar.
Aktivering
Backkameran aktiveras automatiskt
när backen läggs i.
Funktionalitet
Kameran är monterad i mellan regi‐
streringsskyltsbelysningen och har
en bildvinkel på 130°.
Tack vare kamerans höga placering
kan man se den bakre stötfångaren
på skärmen för att få en god orienter‐ ing.
Det område som kameran visar är be‐
gränsat. Avstånden på den bild som
visas skiljer sig från de faktiska av‐
stånden.
Vägledande linjer
Dynamiska vägledande linjer är våg‐
räta linjer med 1 meters avstånd som
projiceras på bilden för att ange av‐
ståndet till de föremål som visas.

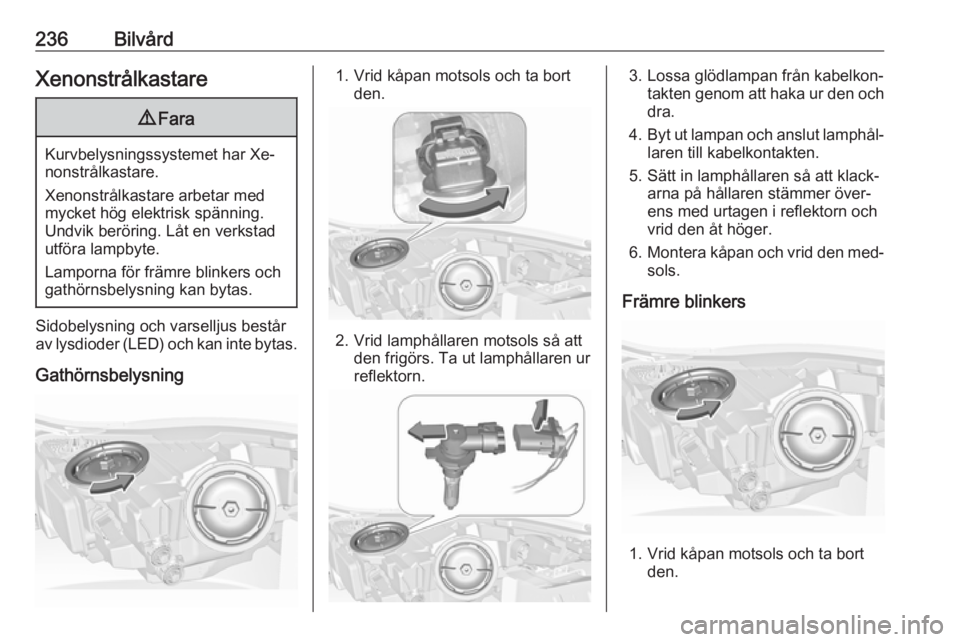

236BilvårdXenonstrålkastare9Fara
Kurvbelysningssystemet har Xe‐
nonstrålkastare.
Xenonstrålkastare arbetar med
mycket hög elektrisk spänning.
Undvik beröring. Låt en verkstad
utföra lampbyte.
Lamporna för främre blinkers och
gathörnsbelysning kan bytas.
Sidobelysning och varselljus består
av lysdioder (LED) och kan inte bytas.
Gathörnsbelysning
1. Vrid kåpan motsols och ta bort den.
2. Vrid lamphållaren motsols så attden frigörs. Ta ut lamphållaren ur
reflektorn.
3. Lossa glödlampan från kabelkon‐ takten genom att haka ur den ochdra.
4. Byt ut lampan och anslut lamphål‐
laren till kabelkontakten.
5. Sätt in lamphållaren så att klack‐ arna på hållaren stämmer över‐
ens med urtagen i reflektorn och
vrid den åt höger.
6. Montera kåpan och vrid den med‐
sols.
Främre blinkers
1. Vrid kåpan motsols och ta bort den.

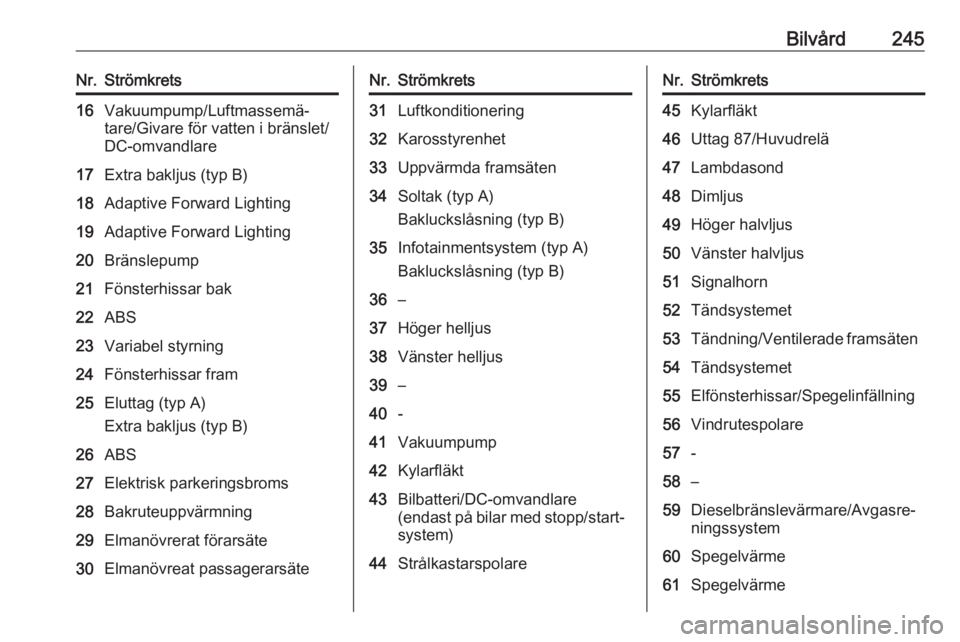

Bilvård245Nr.Strömkrets16Vakuumpump/Luftmassemä‐
tare/Givare för vatten i bränslet/
DC-omvandlare17Extra bakljus (typ B)18Adaptive Forward Lighting19Adaptive Forward Lighting20Bränslepump21Fönsterhissar bak22ABS23Variabel styrning24Fönsterhissar fram25Eluttag (typ A)
Extra bakljus (typ B)26ABS27Elektrisk parkeringsbroms28Bakruteuppvärmning29Elmanövrerat förarsäte30Elmanövreat passagerarsäteNr.Strömkrets31Luftkonditionering32Karosstyrenhet33Uppvärmda framsäten34Soltak (typ A)
Bakluckslåsning (typ B)35Infotainmentsystem (typ A)
Bakluckslåsning (typ B)36–37Höger helljus38Vänster helljus39–40-41Vakuumpump42Kylarfläkt43Bilbatteri/DC-omvandlare
(endast på bilar med stopp/start- system)44StrålkastarspolareNr.Strömkrets45Kylarfläkt46Uttag 87/Huvudrelä47Lambdasond48Dimljus49Höger halvljus50Vänster halvljus51Signalhorn52Tändsystemet53Tändning/Ventilerade framsäten54Tändsystemet55Elfönsterhissar/Spegelinfällning56Vindrutespolare57-58–59Dieselbränslevärmare/Avgasre‐
ningssystem60Spegelvärme61Spegelvärme

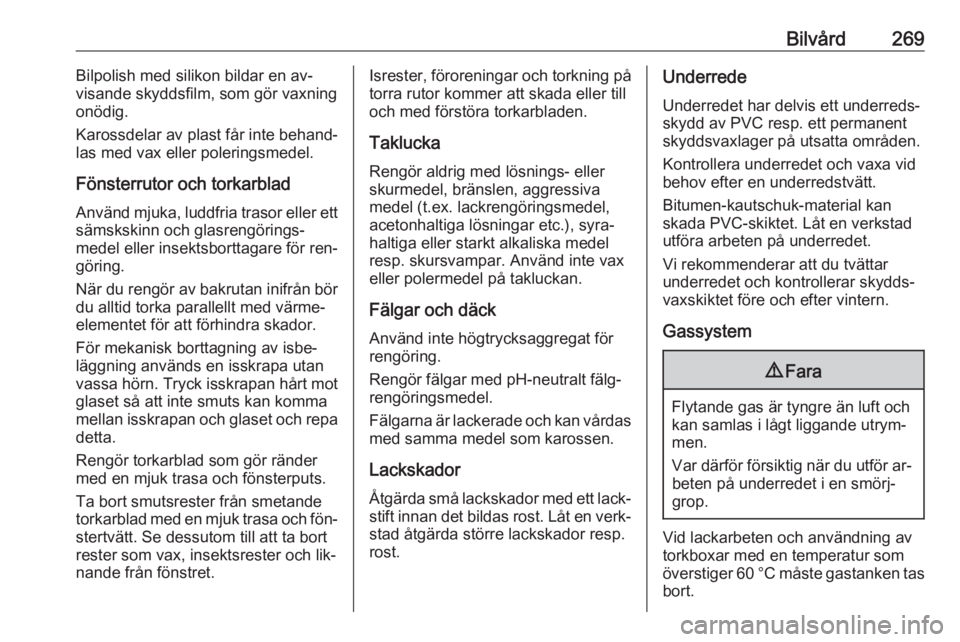

Bilvård269Bilpolish med silikon bildar en av‐
visande skyddsfilm, som gör vaxning
onödig.
Karossdelar av plast får inte behand‐
las med vax eller poleringsmedel.
Fönsterrutor och torkarblad
Använd mjuka, luddfria trasor eller ett sämskskinn och glasrengörings‐
medel eller insektsborttagare för ren‐
göring.
När du rengör av bakrutan inifrån bör
du alltid torka parallellt med värme‐
elementet för att förhindra skador.
För mekanisk borttagning av isbe‐
läggning används en isskrapa utan
vassa hörn. Tryck isskrapan hårt mot glaset så att inte smuts kan komma
mellan isskrapan och glaset och repa
detta.
Rengör torkarblad som gör ränder
med en mjuk trasa och fönsterputs.
Ta bort smutsrester från smetande
torkarblad med en mjuk trasa och fön‐
stertvätt. Se dessutom till att ta bort
rester som vax, insektsrester och lik‐
nande från fönstret.Isrester, föroreningar och torkning på torra rutor kommer att skada eller till
och med förstöra torkarbladen.
Taklucka
Rengör aldrig med lösnings- eller
skurmedel, bränslen, aggressiva
medel (t.ex. lackrengöringsmedel,
acetonhaltiga lösningar etc.), syra‐
haltiga eller starkt alkaliska medel
resp. skursvampar. Använd inte vax
eller polermedel på takluckan.
Fälgar och däck Använd inte högtrycksaggregat för
rengöring.
Rengör fälgar med pH-neutralt fälg‐
rengöringsmedel.
Fälgarna är lackerade och kan vårdas
med samma medel som karossen.
Lackskador Åtgärda små lackskador med ett lack‐
stift innan det bildas rost. Låt en verk‐ stad åtgärda större lackskador resp.
rost.Underrede
Underredet har delvis ett underreds‐
skydd av PVC resp. ett permanent
skyddsvaxlager på utsatta områden.
Kontrollera underredet och vaxa vid
behov efter en underredstvätt.
Bitumen-kautschuk-material kan
skada PVC-skiktet. Låt en verkstad
utföra arbeten på underredet.
Vi rekommenderar att du tvättar
underredet och kontrollerar skydds‐
vaxskiktet före och efter vintern.
Gassystem9 Fara
Flytande gas är tyngre än luft och
kan samlas i lågt liggande utrym‐
men.
Var därför försiktig när du utför ar‐ beten på underredet i en smörj‐
grop.
Vid lackarbeten och användning av torkboxar med en temperatur som
överstiger 60 °C måste gastanken tas bort.
