Page 222 of 353

220Conducción y manejode advertencia B amarillo en el
espejo retrovisor exterior correspon‐
diente. En ese momento, si el con‐
ductor activa el intermitente, el sím‐
bolo de advertencia B comenzará a
parpadear en amarillo como adver‐ tencia para evitar el cambio de carril.
Nota
Si el vehículo que pasa es, al me‐
nos, 10 km/h más rápido que el ve‐
hículo pasado, es posible que no se
ilumine el símbolo de advertencia
B en el espejo retrovisor exterior co‐
rrespondiente.Al arrancar el vehículo, ambos retro‐
visores exteriores mostrarán breve‐
mente sus alertas para indicar el co‐
rrecto funcionamiento del sistema.
Si el vehículo está equipado con la
alerta de cambio de carril 3 221 se
visualiza el símbolo F en los espe‐
jos retrovisores.
Se puede activar o desactivar el sis‐
tema en Personalización del ve‐
hículo.
Seleccione la configuración corres‐
pondiente en Ajustes, I Vehículo en
la pantalla de información en color.
Pantalla de información en color
3 124.
Personalización del vehículo 3 129.
La desactivación se indica mediante un mensaje en el centro de informa‐
ción del conductor.
Zonas de detección El sensor del sistema abarca una
zona de unos 3,5 metro a ambos la‐
dos del vehículo. Dicha zona co‐
mienza en cada retrovisor exterior y
se extiende hacia atrás unos 3 me‐
tros. La altura de la zona se sitúa en‐
tre aproximadamente 0,5 metros y
2 metros de distancia del suelo.
El sistema se desactiva si el vehículo
lleva remolque.
La alerta de punto ciego lateral ha sido diseñada para ignorar objetos
como guardarraíles o quitamiedos,
postes, bordillos, paredes y vigas. El
sistema no detecta vehículos estacio‐ nados ni aquellos que se aproximan
en sentido opuesto.
Avería En circunstancias normales se pue‐
den producir ausencia de alertas oca‐ sionales.
Page 223 of 353

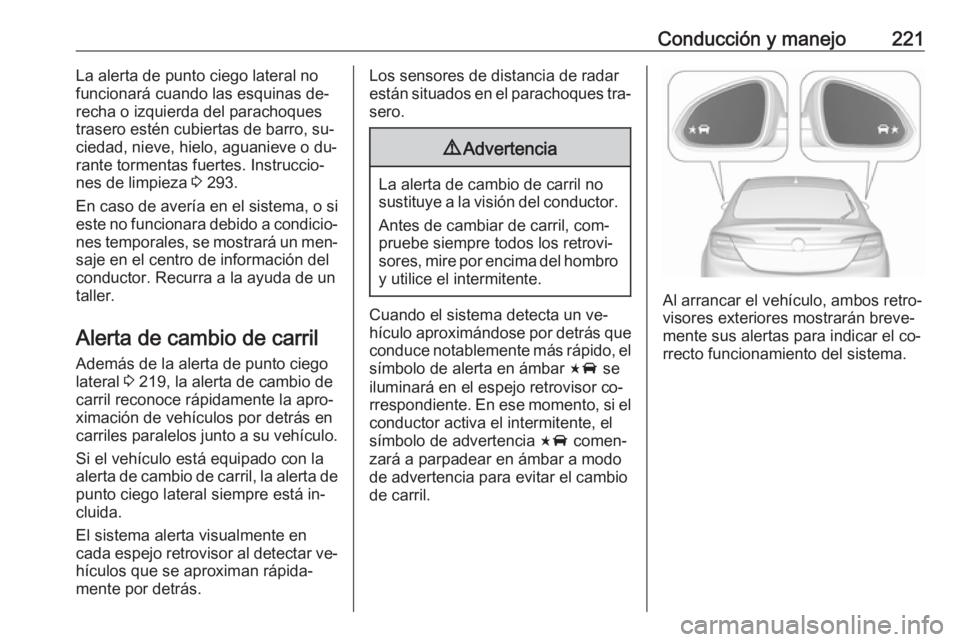

Conducción y manejo221La alerta de punto ciego lateral no
funcionará cuando las esquinas de‐ recha o izquierda del parachoques
trasero estén cubiertas de barro, su‐
ciedad, nieve, hielo, aguanieve o du‐
rante tormentas fuertes. Instruccio‐
nes de limpieza 3 293.
En caso de avería en el sistema, o si
este no funcionara debido a condicio‐
nes temporales, se mostrará un men‐
saje en el centro de información del
conductor. Recurra a la ayuda de un
taller.
Alerta de cambio de carril
Además de la alerta de punto ciego
lateral 3 219, la alerta de cambio de
carril reconoce rápidamente la apro‐
ximación de vehículos por detrás en
carriles paralelos junto a su vehículo.
Si el vehículo está equipado con la
alerta de cambio de carril, la alerta de
punto ciego lateral siempre está in‐
cluida.
El sistema alerta visualmente en
cada espejo retrovisor al detectar ve‐
hículos que se aproximan rápida‐
mente por detrás.Los sensores de distancia de radar están situados en el parachoques tra‐ sero.9 Advertencia
La alerta de cambio de carril no
sustituye a la visión del conductor.
Antes de cambiar de carril, com‐
pruebe siempre todos los retrovi‐
sores, mire por encima del hombro
y utilice el intermitente.
Cuando el sistema detecta un ve‐
hículo aproximándose por detrás que
conduce notablemente más rápido, el símbolo de alerta en ámbar F se
iluminará en el espejo retrovisor co‐ rrespondiente. En ese momento, si el
conductor activa el intermitente, el
símbolo de advertencia F comen‐
zará a parpadear en ámbar a modo de advertencia para evitar el cambio
de carril.Al arrancar el vehículo, ambos retro‐
visores exteriores mostrarán breve‐
mente sus alertas para indicar el co‐
rrecto funcionamiento del sistema.
Page 224 of 353

222Conducción y manejoZonas de detección
Los sensores del sistema cubren una
zona de aproximadamente
3,5 metros paralelos a ambos lados
del vehículo y aproximadamente
3 metros hacia atrás en la alerta del
punto ciego lateral (A) y aproximada‐
mente 70 metros hacia atrás en la alerta de cambio de carril (B) en ca‐
rriles paralelos. Las zonas comienzan
en cada espejo retrovisor. La altura
de la zona se sitúa aproximadamente
entre 0,5 metros y 2 metros de dis‐
tancia del suelo.
Desactivación
La activación o desactivación de
alerta de cambio de carril se puede
ajustar en el menú de personaliza‐
ción del vehículo en la pantalla de in‐ formación en color.
Seleccione la configuración corres‐
pondiente en Ajustes, I Vehículo en
la pantalla de información en color.
Pantalla de información en color
3 124.
Personalización del vehículo 3 129.
El sistema se desactiva si el vehículo
lleva remolque.
La desactivación se indica mediante
un mensaje en el centro de informa‐
ción del conductor.
Nota
Después de su fabricación, es ne‐
cesario calibrar el sistema. Para una rendimiento óptimo, conduzca lo an‐ tes posible por una carretera recta
con objetos a los lados por ejemplo,
quitamiedos y barreras durante al‐
gún rato.Avería
La falta de funcionamiento ocasional
de alertas puede producirse en cir‐
cunstancias normales o en curvas
pronunciadas. El sistema puede aler‐ tar temporalmente de objetos en el
punto ciego con condiciones meteo‐ rológicas específicas (lluvia, granizo,
etc.). Conducir por una carretera mo‐
jada o en los cambios de una zona
seca a una zona húmeda puede cau‐
sar la activación del sistema, puesto
que las salpicaduras de agua se pue‐ den interpretar como objetos. De otro
modo el sistema puede encenderse
con los quitamiedos, señales, árbo‐
les, arbustos u otros objetos inmóvi‐
les. Este es el funcionamiento normal y el sistema no necesita manteni‐
miento.
La alerta de cambio de carril no fun‐
cionará cuando las esquinas derecha o izquierda del parachoques trasero
estén cubiertas de barro, suciedad,
nieve, hielo o aguanieve. Instruccio‐
nes de limpieza 3 293.
Page 226 of 353

224Conducción y manejo
La trayectoria del vehículo se mues‐
tra en función del ángulo de la direc‐
ción.
La función se puede desactivar en el
menú de personalización del vehículo en la pantalla de información en color.
Seleccione la configuración corres‐
pondiente en Ajustes, I Vehículo en
la pantalla de información en color.
Pantalla de información en color
3 124.
Personalización del vehículo 3 129.
Símbolos de advertencia
Los símbolos de advertencia se indi‐
can mediante triángulos 9 sobre la
imagen que muestra los obstáculos
detectados por los sensores traseros del asistente de aparcamiento avan‐
zado.
Además 9 aparece en la línea supe‐
rior de la pantalla de información con la advertencia para comprobar lo que
rodea al vehículo.
Desactivación La cámara se desactiva al superar
una determinada velocidad de
avance o si la marcha atrás no se se‐
lecciona durante unos 10 segundos.
La activación o desactivación de cá‐
mara de visión trasera se puede ajus‐
tar en el menú de personalización del vehículo en la pantalla de información
en color.
Seleccione la configuración corres‐
pondiente en Ajustes, I Vehículo en
la pantalla de información en color.
Pantalla de información en color
3 124.
Personalización del vehículo 3 129.Avería
Los mensajes de avería se muestran
con un 9 en la línea superior de la
pantalla de información.
La cámara retrovisora podría no fun‐
cionar correctamente si:
● El entorno es oscuro.
● El sol o las luces de unos faros inciden directamente en el obje‐
tivo de la cámara.
● El hielo, la nieve, el barro u otros
elementos cubren la lente de la
cámara. Limpie el objetivo, en‐ juáguelo con agua y séquelo con un paño suave.
● El portón trasero no está correc‐ tamente cerrado.
● El vehículo lleve remolque.
● El vehículo ha sufrido un acci‐ dente trasero.
● Existen cambios bruscos de tem‐
peratura.
Page 227 of 353

Conducción y manejo225Alerta de tráfico por detrás
Además de la cámara de visión tra‐
sera 3 223, la alerta del tráfico por
detrás advierte del tráfico cruzado de izquierda a derecha cuando se con‐
duce marcha atrás. Cuando se reco‐
noce el tráfico por detrás y la cámara
de visión trasera está activada, en la pantalla de información en color apa‐ rece un triángulo de advertencia con
una flecha de dirección K, indicando
la dirección del tráfico. Además, so‐
narán tres pitidos por el altavoz de
cada lado.Los sensores de distancia de radar
están situados en los laterales del pa‐
rachoques trasero.9 Advertencia
La alerta de tráfico por detrás no
sustituye a la visión del conductor. Observe que los objetos que es‐
tán fuera de los sensores,
por ejemplo, debajo del paracho‐
ques o en los bajos del vehículo,
no se visualizan.
No detectan peatones, niños o
animales.
No circule marcha atrás obser‐
vando únicamente la pantalla de
información y compruebe el en‐
torno detrás y alrededor del ve‐
hículo antes de proceder.
Activación
La alerta de tráfico por detrás se ac‐
tiva automáticamente junto con la cá‐
mara de visión trasera cuando se en‐ grana la marcha atrás.
Zonas de detección
Los sensores del sistema cubren una
zona de aproximadamente 20metros
hacia la izquierda o derecha por de‐
trás del vehículo.
Desactivación
La alerta de tráfico por detrás se des‐ activa junto con la cámara de visión
trasera cuando se supera determi‐
nada velocidad hacia adelante o si se
quita la marcha atrás durante aproxi‐
madamente 10 segundos.
Page 228 of 353

226Conducción y manejoLa activación o desactivación de
alerta de tráfico por detrás se puede
ajustar en el menú de personaliza‐
ción del vehículo en la pantalla de in‐ formación en color.
Seleccione la configuración corres‐
pondiente en Ajustes, I Vehículo en
la pantalla de información en color.
Pantalla de información en color
3 124.
Personalización del vehículo 3 129.
Avería Es posible que el sistema no funcione correctamente cuando:
● El hielo, la nieve, el barro u otros
elementos cubren los sensores.
● El vehículo lleve remolque.
● El vehículo ha sufrido un acci‐ dente trasero.
● Existen cambios bruscos de tem‐
peratura.Asistente de señales de
tráfico
Funcionamiento El sistema del asistente de señales
de tráfico detecta determinadas se‐
ñales de tráfico mediante una cámara
frontal y las muestra en el centro de
información del conductor.
Las señales de tráfico que se detec‐
tan son:
Señales de límite de velocidad y de prohibido adelantar ● límite de velocidad
● prohibido adelantar
● fin de limitación de velocidad
● fin de prohibido adelantarSeñales de tráfico
Principio y fin de:
● autopistas
● carreteras A
● vías recreativasSeñales adicionales ● pistas adicionales sobre las se‐ ñales de tráfico
● limitación del uso del remolque
● limitaciones tractoras
● advertencia de firme húmedo
● advertencia de presencia de hielo
● flechas de dirección
Las señales de limitación de veloci‐
dad y las señales de prohibido ade‐
lantar se muestran en el centro de in‐ formación del conductor hasta que se
detecte la siguiente señal de limita‐
ción de velocidad o de fin de limita‐
ción de velocidad, o bien hasta que
transcurra un tiempo determinado.
Page 269 of 353

Cuidado del vehículo267N.ºCircuito1Módulo de control del cambio2Módulo de control del motor3–4–5Encendido/Módulo de control
del cambio/Módulo de control
del motor6Limpiaparabrisas7–8Inyección de combustible/
Sistema de encendido9Inyección de combustible/
Sistema de encendido10Módulo de control del motor11Sonda lambda12Motor de arranque13Sensor de gases de combustión14Iluminación15Limpialuneta traseroN.ºCircuito16Bomba de vacío/Caudalímetro
de aire/Sensor de agua en el
combustible/Transformador de
CC17Luces traseras adicionales
(tipo B)18Sistema de faros adaptativos19Sistema de faros adaptativos20Bomba de combustible21Elevalunas eléctricos traseros22ABS23Dirección de esfuerzo variable24Elevalunas eléctricos delan‐
teros25Tomas de corriente (tipo A)
Luces traseras adicionales
(tipo B)26ABS27Freno de estacionamiento eléc‐
tricoN.ºCircuito28Luneta térmica trasera29Asiento eléctrico izquierdo30Asiento eléctrico derecho31Sistema de aire acondicionado32Módulo de control de la carro‐
cería33Asientos delanteros calefac‐ tados34Techo solar (tipo A)
Bloqueo del portón trasero
(tipo B)35Sistema de infoentretenimiento
(tipo A)
Bloqueo del portón trasero
(tipo B)36–37Luz de carretera derecha38Luz de carretera izquierda39–
Page 270 of 353

268Cuidado del vehículoN.ºCircuito40–41Bomba de vacío42Ventilador del radiador43Batería del vehículo/Transfor‐
mador de CC (solo en vehículos con sistema stop-start)44Lavafaros45Ventilador del radiador46Terminal 87/Relé principal47Sonda lambda48Luces antiniebla49Luz de cruce derecha50Luz de cruce izquierda51Bocina52El encendido53Encendido/Asientos delanteros
ventilados54El encendidoN.ºCircuito55Elevalunas eléctricos/Plegado
de los retrovisores56Lavaparabrisas57–58–59Calefacción de combustible
diésel/Sistema de control de
emisiones60Retrovisores térmicos61Retrovisores térmicos62Volante térmico (solamente
vehículos sin caja de fusibles del
compartimento de carga)63Sensor de luneta trasera64Sistema de faros adaptativos65Bomba auxiliar (sólo en vehí‐
culos con sistema stop-start)66Sistema lavaluneta67Módulo de control del sistema
de combustibleN.ºCircuito68–69Sensor de la batería del vehículo70Sensor de lluvia71Sensor de la batería del vehículo
Después de cambiar los fusibles de‐
fectuosos, cierre la tapa de la caja de fusibles y apriete hasta que se en‐
clave.
Si la tapa de la caja de fusibles no
está cerrada correctamente, pueden
producirse fallos.
Page 277 of 353

Cuidado del vehículo275La presión aumenta casi 10 kPa para
un aumento de temperatura de
10 °C. Esto debe tenerse en cuenta
al verificar neumáticos calientes.
El valor de la presión mostrado en el
centro de información del conductor
representa la presión real de los neu‐
máticos. Un neumático frío mostrará un valor inferior, lo cual no significa
que exista una fuga de aire.
Sistema de control de presión de los neumáticos
El sistema de control de presión de
los neumáticos comprueba la presión de las cuatro ruedas una vez al mi‐
nuto, cuando la velocidad del ve‐
hículo supera un determinado límite.Atención
El sistema de control de presión
de los neumáticos sólo puede avi‐
sarle de un problema de presión
baja de los neumáticos y no susti‐ tuye a las tareas de manteni‐
miento de los neumáticos por
parte del conductor.
Todas las ruedas deben estar equi‐ padas con sensores de presión y losneumáticos deben estar inflados a la
presión prescrita.
Nota
En países donde el sistema de con‐
trol de presión de los neumáticos es obligatorio legalmente, el uso de
ruedas sin sensores de presión po‐
dría anular el permiso de circulación
del vehículo.
Seleccione la página Monitorización
de la presión de los neumáticos en el
Menú Información en el centro de in‐
formación del conductor 3 117.El estado del sistema y las diferen‐
cias de presión pequeñas se indican
mediante un mensaje que indica el
neumático correspondiente en el cen‐ tro de información del conductor.
El sistema considera la temperatura
de los neumáticos para las adverten‐
cias.
Dependencia de la temperatura
3 273.
Si se detecta un problema de presión
baja de los neumáticos, se indica me‐
diante el testigo de control w 3 114.
Si se enciende w, pare lo antes posi‐
ble e infle los neumáticos a la presión
recomendada 3 316.
Tras el inflado, puede ser necesario
conducir durante un tiempo para ac‐
tualizar los valores de presión de los
neumáticos en el centro de informa‐
ción del conductor. Durante este
tiempo se puede iluminar el testigo w.
Page 278 of 353

276Cuidado del vehículoSi el testigo w se ilumina con tempe‐
raturas bajas y luego se apaga des‐
pués de conducir un rato, podría in‐
dicar un problema de presión baja del neumático. Comprobar la presión de
los neumáticos.
Mensajes del vehículo 3 126.
Si hay que reducir o aumentar la pre‐ sión de los neumáticos, desconecte
el encendido.
Monte sólo ruedas con sensores de
presión; en caso contrario, no se
mostrará la presión de los neumáti‐
cos y el testigo w permanecerá en‐
cendido.
La rueda de repuesto o la rueda de
emergencia no está equipada con
sensor de presión. El sistema de con‐
trol de presión de los neumáticos no
funciona para este tipo de ruedas. Se
enciende el testigo de control w. El
sistema sigue funcionando para las
otras tres ruedas.
El uso de juegos de reparación de
neumáticos disponibles en comercios puede menoscabar el funciona‐miento del sistema. Se recomienda eluso de juegos homologados por el fa‐
bricante.
El uso de dispositivos electrónicos o
la proximidad a instalaciones que uti‐ lizan frecuencias de onda similares
podría afectar al funcionamiento del
sistema de control de presión de los
neumáticos.
Cada vez que se sustituyan neumáti‐
cos hay que desmontar y revisar los
sensores del sistema de control de
presión de los neumáticos. Para los
sensores atornillados, sustituya el
obús de la válvula y el anillo de junta; para los sensores fijados con clip,
sustituya el vástago de válvula com‐
pleto.
Estado de carga del vehículo
Ajuste la presión de los neumáticos a
las condiciones de carga conforme a
la etiqueta de información sobre neu‐
máticos o el cuadro de presiones de
los neumáticos 3 316 y seleccione el
ajuste apropiado en la página Carga
de los neumáticos en el menú
Configuración en el centro de infor‐mación del conductor 3 117. Este
ajuste es la referencia para las adver‐
tencias de presión de los neumáticos.
El menú Carga del neumático apa‐
rece únicamente si el vehículo está
detenido y el freno de estaciona‐
miento está aplicado. En vehículos
con cambio automático, la palanca
selectora debe encontrarse en P.
Seleccione:
● Ligera para presión de confort
hasta 3 personas.
● Eco para presión Eco hasta
3 personas.
● Max para carga completa.
