stop start OPEL INSIGNIA 2016.5 Manuel d'utilisation (in French)

18En brefDémarrage du moteur
● Commutateur d'allumage : tour‐ner la clé en position 2.
Bouton d'alimentation : appuyer
sur Engine Start/Stop pendant
quelques secondes jusqu'à ce
que la diode verte s'allume.
● Bouger légèrement le volant pour
débloquer le verrou du volant.
● Actionner l'embrayage et les freins.
● Boîte automatique en P ou N.
● Ne pas accélérer.
● Commutateur d'allumage : tour‐ ner la clé en position 3 et la relâ‐
cher.
Bouton d'alimentation : appuyer
brièvement sur
Engine Start/Stop .
● Le moteur démarre après un bref
délai.
Démarrage du moteur 3 170.
Système Stop/Start
Lorsque le véhicule roule à faible vi‐
tesse ou à l'arrêt et que certaines con‐
ditions sont réunies, activer l'Autos‐
top comme suit :
● Enfoncer la pédale d'embrayage.
● Mettre le levier de vitesses au point mort.
● Relâcher la pédale d'embrayage.
Un arrêt automatique est indiqué par
l'aiguille à la position AUTOSTOP du
compte-tours ou par un témoin du
combiné d'instruments.

En bref19
Pour redémarrer le moteur, enfoncer
de nouveau la pédale d'embrayage.
Système Stop/Start 3 172.
Stationnement9 Attention
● Ne pas stationner le véhicule
sur une surface aisément in‐
flammable. La température éle‐ vée du système d'échappe‐
ment pourrait enflammer la sur‐
face.
● Toujours serrer le frein de sta‐ tionnement. Actionner le frein
de stationnement manuel sans
appuyer sur le bouton de dé‐
verrouillage. Dans une pente
ou dans une côte, le serrer
aussi fort que possible. Enfon‐
cer la pédale de frein en même
temps pour réduire l'effort d'ac‐ tionnement.
Pour les véhicules dotés d'un
frein de stationnement électri‐
que, tirer le commutateur m
pendant environ une seconde.
Le frein de stationnement élec‐
trique est serré lorsque le té‐
moin m s'allume 3 111.
● Arrêter le moteur.
● Si le véhicule est sur une sur‐ face plane ou en montée, en‐
gagez d'abord la première vi‐
tesse ou mettez le levier sélec‐ teur en position P avant de re‐
tirer la clé de contact ou de cou‐
per le contact sur les véhicules
équipés d'un bouton d'alimen‐
tation. Dans une côte, diriger
les roues avant à l'opposé de la
bordure du trottoir.
Si le véhicule est en descente,
engagez d'abord la marche ar‐
rière ou mettez le levier sélec‐
teur en position P avant de re‐
tirer la clé de contact ou de cou‐ per le contact sur les véhicules
équipés d'un bouton d'alimen‐
tation. Diriger les roues avant
vers la bordure du trottoir.
● Fermer les vitres et le toit ou‐ vrant.
● Retirez la clé de contact du contacteur d'allumage ou cou‐
pez le contact sur les véhicules
équipés d'un bouton d'alimen‐
tation. Tourner le volant jusqu'à

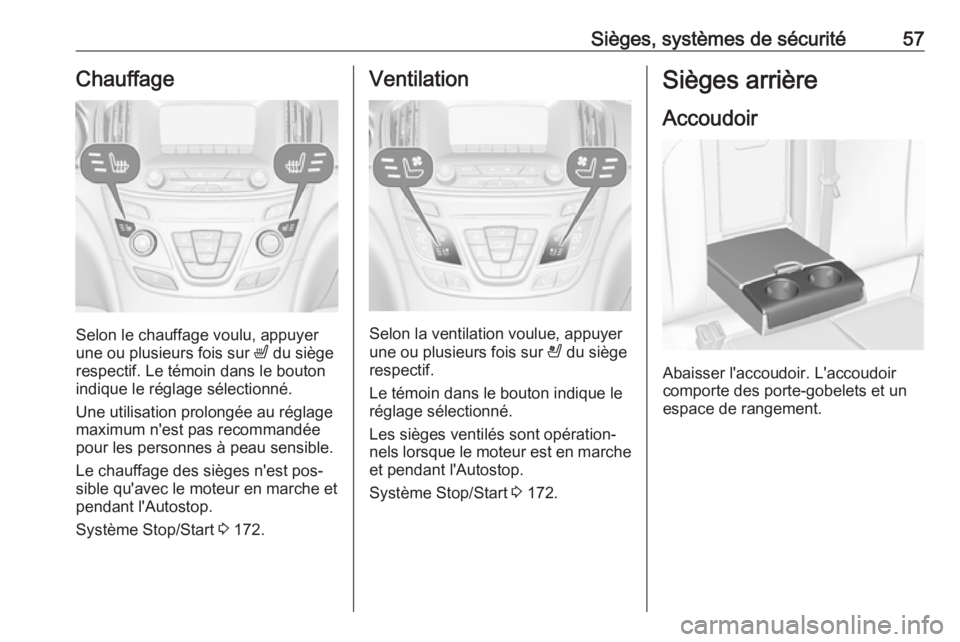

Sièges, systèmes de sécurité57Chauffage
Selon le chauffage voulu, appuyer
une ou plusieurs fois sur ß du siège
respectif. Le témoin dans le bouton indique le réglage sélectionné.
Une utilisation prolongée au réglage maximum n'est pas recommandée
pour les personnes à peau sensible.
Le chauffage des sièges n'est pos‐
sible qu'avec le moteur en marche et
pendant l'Autostop.
Système Stop/Start 3 172.
Ventilation
Selon la ventilation voulue, appuyer
une ou plusieurs fois sur A du siège
respectif.
Le témoin dans le bouton indique le
réglage sélectionné.
Les sièges ventilés sont opération‐
nels lorsque le moteur est en marche et pendant l'Autostop.
Système Stop/Start 3 172.
Sièges arrière
Accoudoir
Abaisser l'accoudoir. L'accoudoir
comporte des porte-gobelets et un
espace de rangement.

Instruments et commandes91Volant chauffé
Activer le chauffage en appuyant sur
* . L'activation est indiquée par la
diode du bouton.
Les zones recommandées pour tenir
le volant sont chauffées plus rapide‐ ment et à une température plus éle‐
vée que le reste du volant.
Le chauffage des sièges n'est pos‐
sible qu'avec le moteur en marche et
pendant l'Autostop.
Système Stop/Start 3 172.
Avertisseur sonore
Appuyer sur j.
Essuie-glace / lave-glace
avant
Essuie-glace avantHI:rapideLO:lentINT:fonctionnement intermittent
ou balayage automatique
avec capteur de pluieOFF:arrêt
Pour un seul balayage lorsque l'es‐ suie-glace avant est désactivé, abais‐ ser la manette en position 1x.
Ne pas mettre en marche lorsque les
vitres sont gelées.

Instruments et commandes97La puissance maximale absorbée ne
doit pas dépasser 120 watts.
Une prise de courant 230 V est placée dans la console centrale arrière. Si le
contact est mis et qu'un appareil est
branché, une LED s'allume en vert
dans la prise.
La puissance maximale absorbée ne
doit pas dépasser 150 watts.
9 Danger
La prise de courant est sous haute
tension électrique.
Quand le contact est coupé, les pri‐
ses de courant sont désactivées. En
outre, les prises de courant sont aussi désactivées si la tension de la batterie
du véhicule est trop faible.
Les accessoires électriques bran‐ chés doivent répondre à la norme
DIN VDE 40 839 en matière de com‐
patibilité électromagnétique.
Ne pas y raccorder d'accessoires
fournissant du courant, tels que char‐
geurs ou batteries.
Ne pas endommager les prises en
utilisant des fiches inadaptées.
Système Stop/Start 3 172.
CendriersAvertissement
Uniquement destiné aux cendres,
pas aux déchets combustibles.
Un cendrier amovible peut être placé
dans les porte-gobelets.

Instruments et commandes111S'il s'allume lorsque le moteur
tourne
Défaillance dans le système d'épura‐
tion des gaz d'échappement. Les va‐
leurs des gaz d'échappement autori‐
sées peuvent être dépassées.
Sur les moteurs diesel, le processus
de nettoyage du filtre à particules
diesel est potentiellement impossible.
Prendre immédiatement contact avec
un atelier
Il clignote lorsque le moteur
tourne
Défaillance pouvant endommager le
catalyseur. Relâcher l'accélérateur
jusqu'à ce que le témoin cesse de cli‐ gnoter. Prendre immédiatement con‐
tact avec un atelier
Système de freinage et d'embrayage
R s'allume en rouge.
Le niveau de liquide de frein et d'em‐ brayage est trop bas, lorsque le freinde stationnement manuel n'est pas
serré 3 251.9 Attention
S'arrêter. Interrompre immédiate‐
ment le trajet. Prendre contact
avec un atelier.
S'allume lorsque le frein de station‐ nement manuel est serré et que le
contact est mis 3 187.
Actionner la pédale - s’allume ou clignote en jaune.
Allumé La pédale de frein doit être enfoncée
pour desserrer le frein de stationne‐
ment électrique 3 187.
La pédale d'embrayage doit être en‐
foncée pour démarrer le moteur en
mode Autostop. Système Stop/Start
3 172.
Clignotement
La pédale d'embrayage doit être re‐
lâchée pour un démarrage principal du moteur 3 17, 3 170.
Sur les écrans de niveau médian et
supérieur, le message d'actionne‐
ment de la pédale est indiqué au ni‐
veau du centre d'informations du con‐ ducteur 3 126.
Frein de stationnement électrique
m s’allume ou clignote en rouge.
Allumé Le frein de stationnement électrique
est serré 3 187.
Clignotement Le frein de stationnement électrique
n'est pas complètement serré ou des‐
serré. Enfoncer la pédale de frein et
essayer de réinitialiser le système en
desserrant puis en serrant le frein de
stationnement électrique. Si m conti‐
nue à clignoter, ne plus rouler et pren‐
dre contact avec un atelier.
Défaillance du frein de stationnement électrique
j s’allume ou clignote en jaune.

114Instruments et commandesFiltre à particules (pourdiesel)
% s’allume ou clignote en jaune.
Le filtre à particules doit être nettoyé.
Continuer à conduire jusqu'à ce que
% s'éteigne. Si possible, ne pas lais‐
ser le régime moteur descendre sous la barre des 2000 tr/min.
Allumé
Le filtre à particules est rempli. Lancer le processus de nettoyage dès que
possible.
Clignotement Le niveau maximum de remplissage
du filtre a été atteint. Lancer immé‐
diatement le processus de nettoyage
pour éviter d'endommager le moteur.
Filtre à particules (pour diesel)
3 176, système Stop-Start 3 172.
AdBlue
Y clignote en jaune.Le niveau d'AdBlue est bas. Faire ra‐
pidement l'appoint d'AdBlue pour évi‐
ter l'interdiction de démarrage du mo‐ teur.
AdBlue 3 177.
Système de surveillance de
la pression des pneus
w s’allume ou clignote en jaune.
Allumé
Perte de pression des pneus. S'arrê‐
ter immédiatement et vérifier la pres‐
sion de gonflage.
Clignotement
Défaillance dans le système ou mon‐ tage d'une roue sans capteur de pres‐
sion (par exemple roue de secours).
Après 60 - 90 secondes, le témoin
s'allume en continu. Prendre contact
avec un atelier.
Pression d'huile moteur I s'allume en rouge.S'allume lorsque le contact est mis et
s'éteint peu après la mise en marche
du moteur.
S'il s'allume lorsque le moteur
tourneAvertissement
La lubrification du moteur peut
être interrompue. Cela peut entraî‐ ner des dégâts au moteur et/ou un
blocage des roues motrices.
1. Appuyer sur l'embrayage.
2. Mettre la boîte au point mort, pla‐ cer le levier sélecteur sur N.
3. Quitter le trafic le plus rapidement
possible sans gêner les autres vé‐ hicules.
4. Couper le contact.

Instruments et commandes1159Attention
Quand le moteur est arrêté, il faut
exercer des efforts plus importants pour freiner et manœuvrer le vo‐
lant. Au cours d'un Autostop, le
servofrein reste opérationnel.
Ne pas ôter la clé tant que le
véhicule n'est pas à l'arrêt, afin
d'éviter tout enclenchement in‐
opiné de l'antivol de direction.
Vérifier le niveau d'huile avant de faire
appel à un atelier 3 247.
Niveau bas de carburant i ou Y s’allume ou clignote en
jaune.
Allumé Le niveau dans le réservoir à carbu‐
rant est trop bas.
Clignotement Réserve de carburant épuisée. Fairele plein immédiatement. Ne jamais
rouler jusqu'à ce que le réservoir de
carburant soit vide.
Faire le plein 3 234.
Catalyseur 3 177.
Purge d'air du circuit de gazole
(diesel) 3 253.
Blocage du démarrage
d clignote en jaune.
Défaillance dans le blocage du dé‐
marrage. Il est impossible de démar‐
rer le moteur.
Arrêt automatique
D s'allume lorsque le moteur est en
arrêt automatique.
Système Stop/Start 3 172.
Éclairage extérieur
8 s'allume en vert.
Les feux extérieurs sont allumés
3 137.
Feux de route C s'allume en bleu.Il s'allume quand les feux de route
sont allumés ou en cas d'appel de phares 3 139.
Feux de route automatiques
l s'allume en vert.
Les feux de route automatiques sont
activés, voir l'éclairage directionnel
adaptatif 3 141.
Éclairage directionnel adaptatif
f s’allume ou clignote en jaune.
Allumé
Défaillance dans le système.
Prendre contact avec un atelier.
Clignotement
Le système a basculé en mode « feux de croisement symétriques ».
Le témoin f clignote pendant environ
4 secondes après que le contact est
mis à titre de rappel de phare symé‐
trique 3 140.

152ClimatisationSi aucun refroidissement ou déshu‐midification n'est requis, désactiver le système de refroidissement pour éco‐ nomiser le carburant. Le refroidisse‐
ment activé peut empêcher les Auto‐
stops.
Système Stop/Start 3 172.
Désembuage et dégivrage des
vitres V
●
Appuyer sur V : la soufflerie
passe automatiquement en vi‐
tesse maximale, la répartition d'air est dirigée vers le pare-
brise.
● Contrôleur de température TEMP sur le niveau le plus
chaud.
● Activer la lunette arrière chauf‐ fante Ü.
● Ouvrir les bouches d'aération la‐ térales selon les besoins et les
diriger vers les vitres latérales.
Remarque
Une pression sur V, quand le mo‐
teur est en marche, empêche tout
arrêt automatique jusqu'à ce que
V soit pressé à nouveau.
Si V est pressé pendant un arrêt
automatique du moteur, le moteur
redémarre automatiquement.
Système Stop/Start 3 172.
Refroidissement maximal
Ouvrir brièvement les vitres pour éva‐ cuer rapidement l'air chaud.
● Mise en marche du refroidisse‐ ment de la climatisation .
● Appuyer sur M pour la répartition
d'air.● Régler le contrôleur de tempéra‐ ture TEMP sur le niveau le plus
froid.
● Régler le contrôleur de vitesse du
ventilateur Z au maximum.
● Ouvrir toutes les bouches.
Recyclage d'air 4
Appuyer sur 4 pour activer le mode
de recyclage de l'air. L'activation est
signalée par la LED dans le bouton.
Sélectionner le recyclage d'air pour
accélérer le refroidissement de l'ha‐
bitacle ou pour empêcher la pénétra‐
tion des odeurs extérieures ou
d'échappement. Lorsque le recyclage
est sélectionné, une ventilation par‐
tielle de rafraîchissement de l'air de
l'habitacle se produit toutes les
10 minutes.
Appuyer de nouveau sur 4 pour dé‐
sactiver le mode de recyclage.
Dans des conditions d'air ambiant
chaud et très humide, le pare-brise
peut s'embuer de l'extétieur quand
l'air froid est envoyé dessus. Si le

154ClimatisationRéglage de base en vue d'un confort
maximum :
● Appuyer sur le bouton AUTO, la
répartition de l'air et la vitesse de
la soufflante seront réglées auto‐ matiquement. L'activation est si‐
gnalée par l'éclairage de la LED
dans le bouton.
● Appuyer sur A/C pour mettre en
route le refroidissement et le dés‐
embuage en option. L'activation
est signalée par l'éclairage de la
LED dans le bouton.
● Régler la température par rota‐ tion du contrôleur TEMP. Le ré‐
glage suggéré est de 22 °C.
● Ouvrir toutes les bouches d'aéra‐
tion pour permettre une réparti‐
tion optimale de l'air en mode
automatique.
Le réglage du régime de ventilateur
en mode automatique peut être mo‐
difié au menu de personnalisation du
véhicule, à l'affichage d'informations
en couleur.
Sélectionner le réglage adéquat dans Réglages , I Véhicule à l'affichage
d'informations en couleur.Affichage d'informations en couleur
3 124.
Personnalisation du véhicule 3 129.
Présélection de la température
TEMP
Régler la température par rotation du
contrôleur TEMP à la valeur désirée.
La température sélectionnée est indi‐
quée à l'affichage de climatisation.
Si la température minimale Lo est ré‐
glée, le système de commande de cli‐
matisation fonctionne avec sa capa‐
cité maximale de refroidissement, si le refroidissement A/C est activé.
Si la température maximale Hi est ré‐
glée, la climatisation fonctionnement
avec sa capacité maximale de chauf‐ fage.
Remarque
Si AC est activé, la réduction de la
température réglée de l'habitacle peut provoquer le redémarrage du
moteur à combustion à partir d'un
arrêt automatique ou le blocage d'un
arrêt automatique.
Système Stop/Start 3 172.
