Sürüş ve kullanım211nesnelerin algılanması ve
gösterilen mesafenin doğru
olması garanti edilemez.
Dar veya çok yumuşak nesneler
gibi çok küçük refleksiyon kesitine
sahip nesneler sistem tarafından algılanmayabilir.
Park yardımı sistemleri algılama
menzili dışındaki nesneleri
algılamaz.
Not
Park asistanı sistemi, Bilgi Ekranı
içerisindeki ayarlar değiştirilerek
etkinleştirilebilir ve devre dışı
bırakılabilir.
Araç ayarlarının kişiselleştirilmesi 3 127.
Not
Park asistanı sistemi fabrika
tarafından takılı olan çekme
tertibatını otomatik olarak algılar.
Konnektör takıldığında devre dışı
kalır.
Sensör, harici bir akustik veya
mekanik parazit sebebiyle mevcut
olmayan bir nesneyi (akustik parazit)
algılayabilir.
Gelişmiş park desteği sistemi paralel park manevrası sonrasında park
alanındaki olası değişmelere karşı
tepki vermeyebilir.
Not
Üretimden sonra, sistemin
ayarlanması gerekir. Optimum park kılavuzu için, en az 35 km sürüş
mesafesi, bir kaç dönüş sayısı dahil,
gereklidir.
Yan kör nokta alarmı Yan kör nokta alarm sistemi belirtilmişbir "kör nokta" bölgesinde aracın sağ
veya sol tarafında bulunan nesneleri
tespit eder ve haber verir. İçteki ve
dıştaki aynalarda görünemeyen
nesneler algılandığı zaman sistem
her bir dış aynada görsel olarak uyarı verirr.
Sistemin sensörleri araç tamponunun
sağ ve sol tarafında bulunur.9 Uyarı
Yan kör nokta alarmı sürücünün
görüşü yerine kullanılamaz.
Sistemin tespit edemediği
nesneler:
● yan kör nokta alanı dışında bulunan ve hızla yaklaşmakta
olan araçlar
● yayalar, bisiklet sürücüleri veya
hayvanlar
Şerit değiştirmeden önce, daima
tüm aynalara bakın, omuz
üzerinden bakın ve dönüş sinyalini
kullanın.
Araç ileriye doğru hareket ederken,
bir aracı geçerken veya araç
tarafından geçilirken, sistem yan kör
noktada bir araç tespit ettiğinde, ilgili
yan aynadaki sarı renkli B uyarı
simgesi yanar. Sürücü dönüş sinyalini
etkinleştirdiğinde, şerit
değiştirilmemesi için uyarı olarak B
uyarı simgesi sarı renginde yanıp
sönmeye başlar.

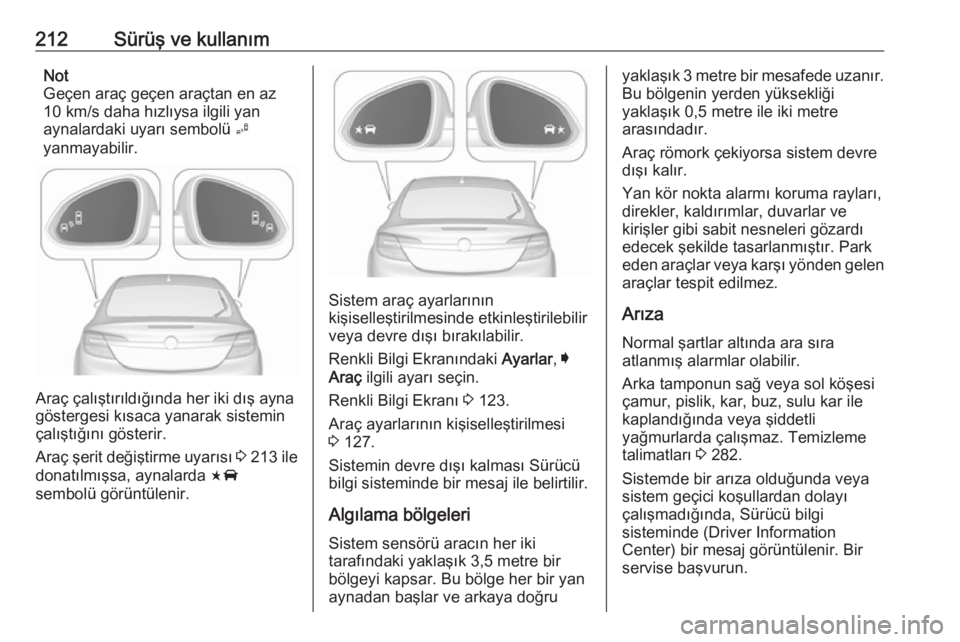

212Sürüş ve kullanımNot
Geçen araç geçen araçtan en az
10 km/s daha hızlıysa ilgili yan
aynalardaki uyarı sembolü B
yanmayabilir.
Araç çalıştırıldığında her iki dış ayna
göstergesi kısaca yanarak sistemin
çalıştığını gösterir.
Araç şerit değiştirme uyarısı 3 213 ile
donatılmışsa, aynalarda F
sembolü görüntülenir.
Sistem araç ayarlarının
kişiselleştirilmesinde etkinleştirilebilir
veya devre dışı bırakılabilir.
Renkli Bilgi Ekranındaki Ayarlar, I
Araç ilgili ayarı seçin.
Renkli Bilgi Ekranı 3 123.
Araç ayarlarının kişiselleştirilmesi 3 127.
Sistemin devre dışı kalması Sürücü
bilgi sisteminde bir mesaj ile belirtilir.
Algılama bölgeleri
Sistem sensörü aracın her iki
tarafındaki yaklaşık 3,5 metre bir
bölgeyi kapsar. Bu bölge her bir yan
aynadan başlar ve arkaya doğru
yaklaşık 3 metre bir mesafede uzanır. Bu bölgenin yerden yüksekliği
yaklaşık 0,5 metre ile iki metre
arasındadır.
Araç römork çekiyorsa sistem devre
dışı kalır.
Yan kör nokta alarmı koruma rayları,
direkler, kaldırımlar, duvarlar ve
kirişler gibi sabit nesneleri gözardı
edecek şekilde tasarlanmıştır. Park
eden araçlar veya karşı yönden gelen
araçlar tespit edilmez.
Arıza
Normal şartlar altında ara sıra
atlanmış alarmlar olabilir.
Arka tamponun sağ veya sol köşesi çamur, pislik, kar, buz, sulu kar ile
kaplandığında veya şiddetli
yağmurlarda çalışmaz. Temizleme
talimatları 3 282.
Sistemde bir arıza olduğunda veya
sistem geçici koşullardan dolayı
çalışmadığında, Sürücü bilgi
sisteminde (Driver Information
Center) bir mesaj görüntülenir. Bir
servise başvurun.

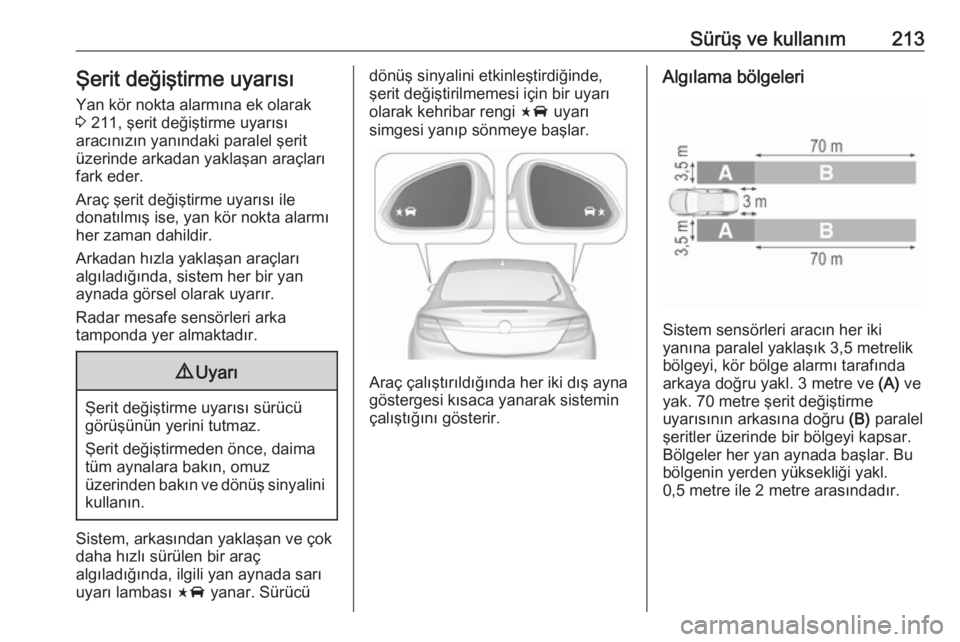

Sürüş ve kullanım213Şerit değiştirme uyarısıYan kör nokta alarmına ek olarak
3 211, şerit değiştirme uyarısı
aracınızın yanındaki paralel şerit
üzerinde arkadan yaklaşan araçları
fark eder.
Araç şerit değiştirme uyarısı ile
donatılmış ise, yan kör nokta alarmı
her zaman dahildir.
Arkadan hızla yaklaşan araçları
algıladığında, sistem her bir yan
aynada görsel olarak uyarır.
Radar mesafe sensörleri arka
tamponda yer almaktadır.9 Uyarı
Şerit değiştirme uyarısı sürücü
görüşünün yerini tutmaz.
Şerit değiştirmeden önce, daima
tüm aynalara bakın, omuz
üzerinden bakın ve dönüş sinyalini kullanın.
Sistem, arkasından yaklaşan ve çokdaha hızlı sürülen bir araç
algıladığında, ilgili yan aynada sarı
uyarı lambası F yanar. Sürücü
dönüş sinyalini etkinleştirdiğinde,
şerit değiştirilmemesi için bir uyarı
olarak kehribar rengi F uyarı
simgesi yanıp sönmeye başlar.
Araç çalıştırıldığında her iki dış ayna
göstergesi kısaca yanarak sistemin
çalıştığını gösterir.
Algılama bölgeleri
Sistem sensörleri aracın her iki
yanına paralel yaklaşık 3,5 metrelik
bölgeyi, kör bölge alarmı tarafında
arkaya doğru yakl. 3 metre ve (A) ve
yak. 70 metre şerit değiştirme
uyarısının arkasına doğru (B) paralel
şeritler üzerinde bir bölgeyi kapsar.
Bölgeler her yan aynada başlar. Bu
bölgenin yerden yüksekliği yakl.
0,5 metre ile 2 metre arasındadır.

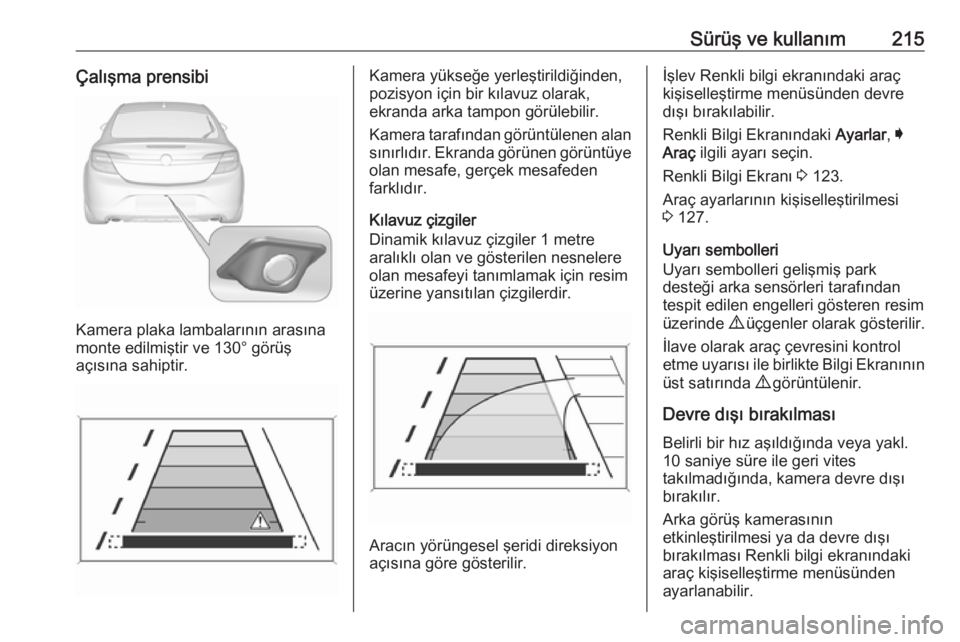

Sürüş ve kullanım215Çalışma prensibi
Kamera plaka lambalarının arasına
monte edilmiştir ve 130° görüş
açısına sahiptir.
Kamera yükseğe yerleştirildiğinden,
pozisyon için bir kılavuz olarak,
ekranda arka tampon görülebilir.
Kamera tarafından görüntülenen alan
sınırlıdır. Ekranda görünen görüntüye olan mesafe, gerçek mesafeden
farklıdır.
Kılavuz çizgiler
Dinamik kılavuz çizgiler 1 metre
aralıklı olan ve gösterilen nesnelere
olan mesafeyi tanımlamak için resim
üzerine yansıtılan çizgilerdir.
Aracın yörüngesel şeridi direksiyon
açısına göre gösterilir.
İşlev Renkli bilgi ekranındaki araç
kişiselleştirme menüsünden devre
dışı bırakılabilir.
Renkli Bilgi Ekranındaki Ayarlar, I
Araç ilgili ayarı seçin.
Renkli Bilgi Ekranı 3 123.
Araç ayarlarının kişiselleştirilmesi 3 127.
Uyarı sembolleri
Uyarı sembolleri gelişmiş park
desteği arka sensörleri tarafından
tespit edilen engelleri gösteren resim
üzerinde 9 üçgenler olarak gösterilir.
İlave olarak araç çevresini kontrol
etme uyarısı ile birlikte Bilgi Ekranının
üst satırında 9 görüntülenir.
Devre dışı bırakılması
Belirli bir hız aşıldığında veya yakl.
10 saniye süre ile geri vites
takılmadığında, kamera devre dışı
bırakılır.
Arka görüş kamerasının
etkinleştirilmesi ya da devre dışı
bırakılması Renkli bilgi ekranındaki
araç kişiselleştirme menüsünden
ayarlanabilir.

216Sürüş ve kullanımRenkli Bilgi Ekranındaki Ayarlar, I
Araç ilgili ayarı seçin.
Renkli Bilgi Ekranı 3 123.
Araç ayarlarının kişiselleştirilmesi
3 127.
Arıza Hata mesajları Bilgi Ekranı'nın üstsatırında bir 9 ile gösterilir.
Arka görüş kamerası aşağıdaki
durumlarda doğru çalışmayabilir:
● Ortam karanlık ise.
● Güneş veya far ışıkları doğrudan
kamera merceğine
parlamaktadır.
● Kamera merceği buz, kar, çamur
veya başka bir nesne tarafındanörtüldüğünde. Merceği yıkayın,
suyla durulayıp yumuşak bir
bezle silin.
● Arka kapak tam olarak kapanmadığında.
● Araç bir römork çekerken.
● Araç arkadan kazaya uğradığında.
● Çok aşırı sıcaklık değişimlerinde.Arka çapraz trafik uyarısı

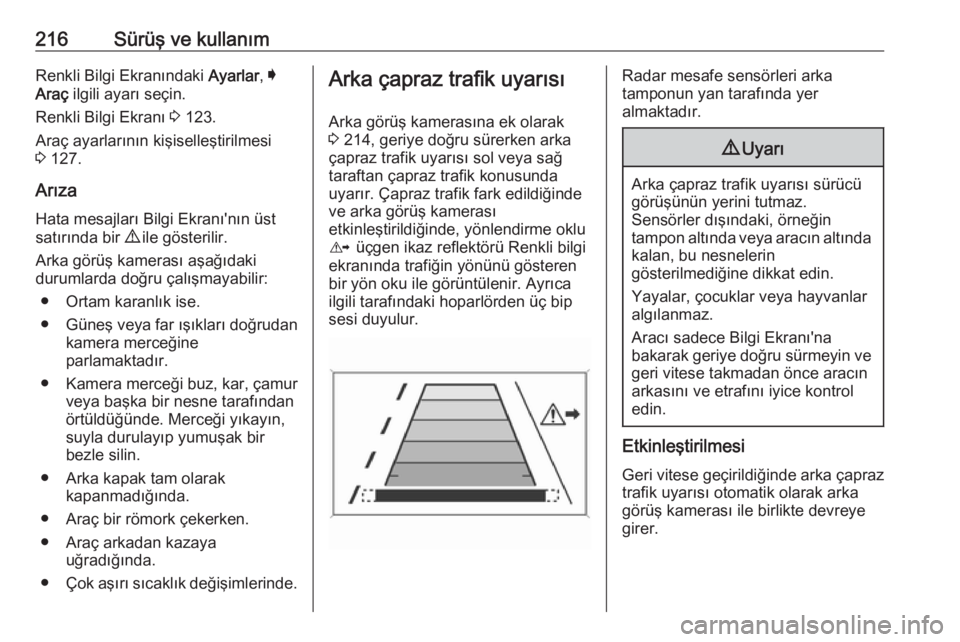

Arka görüş kamerasına ek olarak3 214, geriye doğru sürerken arka
çapraz trafik uyarısı sol veya sağ
taraftan çapraz trafik konusunda
uyarır. Çapraz trafik fark edildiğinde
ve arka görüş kamerası
etkinleştirildiğinde, yönlendirme oklu
K üçgen ikaz reflektörü Renkli bilgi
ekranında trafiğin yönünü gösteren
bir yön oku ile görüntülenir. Ayrıca
ilgili tarafındaki hoparlörden üç bip
sesi duyulur.Radar mesafe sensörleri arka
tamponun yan tarafında yer
almaktadır.9 Uyarı
Arka çapraz trafik uyarısı sürücü
görüşünün yerini tutmaz.
Sensörler dışındaki, örneğin
tampon altında veya aracın altında kalan, bu nesnelerin
gösterilmediğine dikkat edin.
Yayalar, çocuklar veya hayvanlar
algılanmaz.
Aracı sadece Bilgi Ekranı'na
bakarak geriye doğru sürmeyin ve geri vitese takmadan önce aracınarkasını ve etrafını iyice kontrol
edin.
Etkinleştirilmesi
Geri vitese geçirildiğinde arka çapraztrafik uyarısı otomatik olarak arka
görüş kamerası ile birlikte devreye
girer.

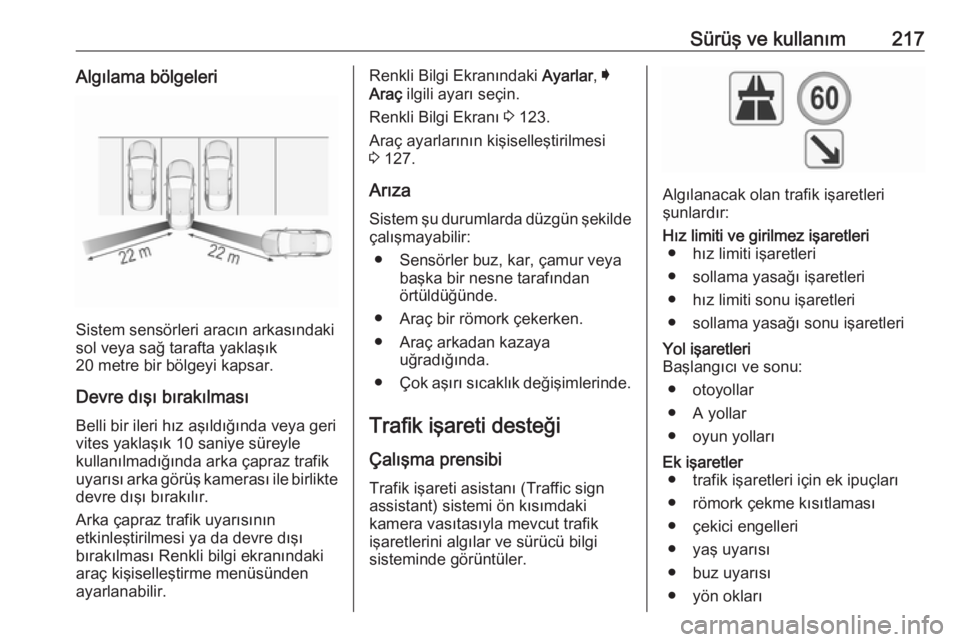

Sürüş ve kullanım217Algılama bölgeleri
Sistem sensörleri aracın arkasındaki
sol veya sağ tarafta yaklaşık
20 metre bir bölgeyi kapsar.
Devre dışı bırakılması
Belli bir ileri hız aşıldığında veya geri
vites yaklaşık 10 saniye süreyle kullanılmadığında arka çapraz trafik
uyarısı arka görüş kamerası ile birlikte devre dışı bırakılır.
Arka çapraz trafik uyarısının
etkinleştirilmesi ya da devre dışı
bırakılması Renkli bilgi ekranındaki
araç kişiselleştirme menüsünden
ayarlanabilir.
Renkli Bilgi Ekranındaki Ayarlar, I
Araç ilgili ayarı seçin.
Renkli Bilgi Ekranı 3 123.
Araç ayarlarının kişiselleştirilmesi
3 127.
Arıza Sistem şu durumlarda düzgün şekilde
çalışmayabilir:
● Sensörler buz, kar, çamur veya başka bir nesne tarafından
örtüldüğünde.
● Araç bir römork çekerken.
● Araç arkadan kazaya uğradığında.
● Çok aşırı sıcaklık değişimlerinde.
Trafik işareti desteği Çalışma prensibi
Trafik işareti asistanı (Traffic sign
assistant) sistemi ön kısımdaki
kamera vasıtasıyla mevcut trafik
işaretlerini algılar ve sürücü bilgi
sisteminde görüntüler.
Algılanacak olan trafik işaretleri
şunlardır:
Hız limiti ve girilmez işaretleri
● hız limiti işaretleri
● sollama yasağı işaretleri
● hız limiti sonu işaretleri
● sollama yasağı sonu işaretleriYol işaretleri
Başlangıcı ve sonu:
● otoyollar
● A yollar
● oyun yollarıEk işaretler ● trafik işaretleri için ek ipuçları
● römork çekme kısıtlaması
● çekici engelleri
● yaş uyarısı
● buz uyarısı
● yön okları

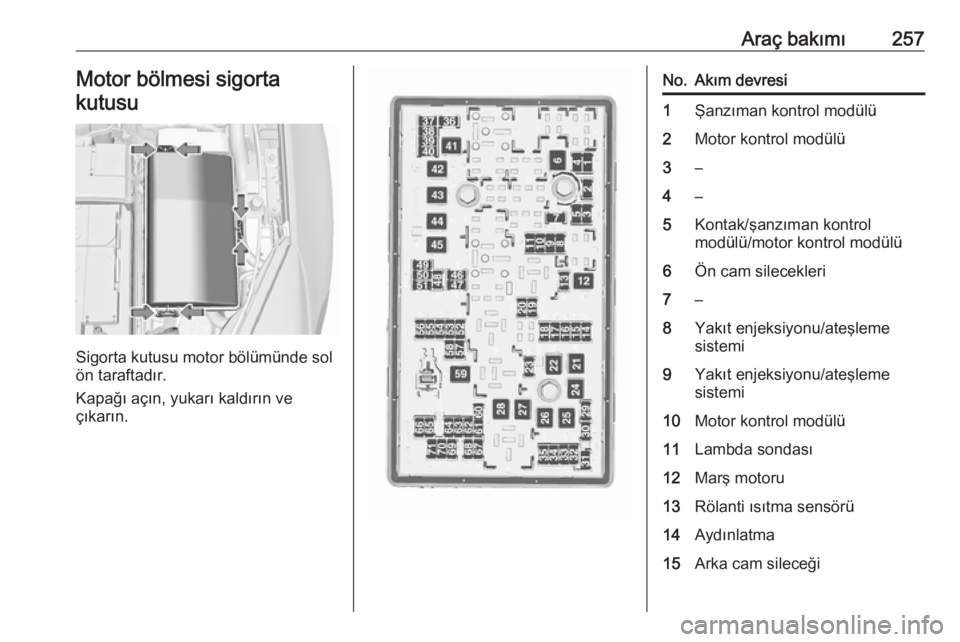

Araç bakımı257Motor bölmesi sigorta
kutusu
Sigorta kutusu motor bölümünde sol
ön taraftadır.
Kapağı açın, yukarı kaldırın ve
çıkarın.
No.Akım devresi1Şanzıman kontrol modülü2Motor kontrol modülü3–4–5Kontak/şanzıman kontrol
modülü/motor kontrol modülü6Ön cam silecekleri7–8Yakıt enjeksiyonu/ateşleme
sistemi9Yakıt enjeksiyonu/ateşleme
sistemi10Motor kontrol modülü11Lambda sondası12Marş motoru13Rölanti ısıtma sensörü14Aydınlatma15Arka cam sileceği

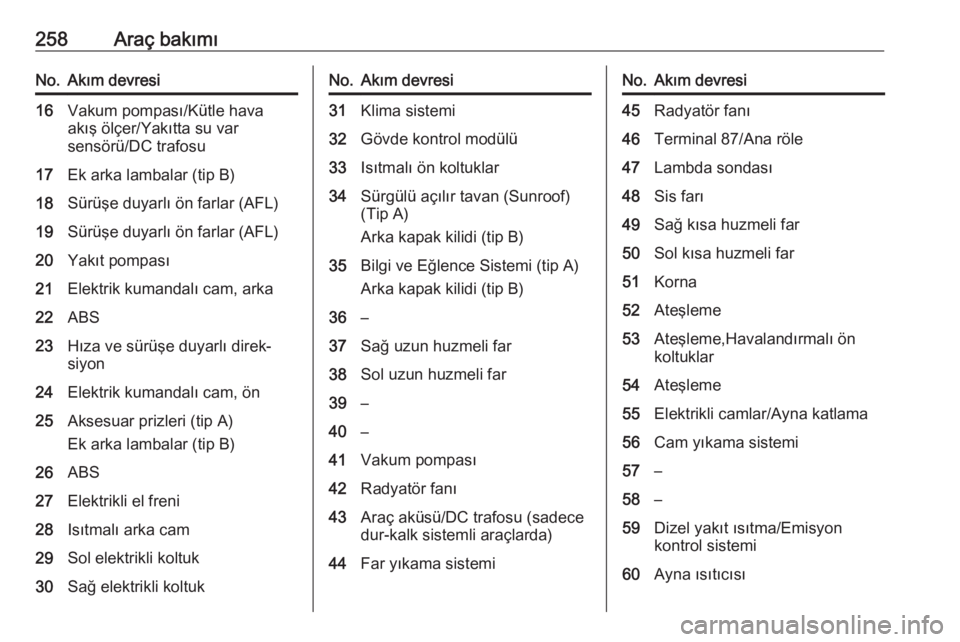

258Araç bakımıNo.Akım devresi16Vakum pompası/Kütle hava
akış ölçer/Yakıtta su var
sensörü/DC trafosu17Ek arka lambalar (tip B)18Sürüşe duyarlı ön farlar (AFL)19Sürüşe duyarlı ön farlar (AFL)20Yakıt pompası21Elektrik kumandalı cam, arka22ABS23Hıza ve sürüşe duyarlı direk‐
siyon24Elektrik kumandalı cam, ön25Aksesuar prizleri (tip A)
Ek arka lambalar (tip B)26ABS27Elektrikli el freni28Isıtmalı arka cam29Sol elektrikli koltuk30Sağ elektrikli koltukNo.Akım devresi31Klima sistemi32Gövde kontrol modülü33Isıtmalı ön koltuklar34Sürgülü açılır tavan (Sunroof)
(Tip A)
Arka kapak kilidi (tip B)35Bilgi ve Eğlence Sistemi (tip A)
Arka kapak kilidi (tip B)36–37Sağ uzun huzmeli far38Sol uzun huzmeli far39–40–41Vakum pompası42Radyatör fanı43Araç aküsü/DC trafosu (sadece
dur-kalk sistemli araçlarda)44Far yıkama sistemiNo.Akım devresi45Radyatör fanı46Terminal 87/Ana röle47Lambda sondası48Sis farı49Sağ kısa huzmeli far50Sol kısa huzmeli far51Korna52Ateşleme53Ateşleme,Havalandırmalı ön
koltuklar54Ateşleme55Elektrikli camlar/Ayna katlama56Cam yıkama sistemi57–58–59Dizel yakıt ısıtma/Emisyon
kontrol sistemi60Ayna ısıtıcısı

Araç bakımı259No.Akım devresi61Ayna ısıtıcısı62Isıtmalı direksiyon simidi
(sadece bagaj bölmesi sigorta
kutusu olmayan araçlar)63Arka cam sensörü64Sürüşe duyarlı ön farlar (AFL)65Yardımcı pompa (sadece dur-
kalk sistemli araçlarda)66Arka cam yıkama sistemi67Yakıt sistemi kontrol modülü68–69Araç aküsü sensörü70Yağmur sensörü71Araç aküsü sensörü
Arızalı sigortayı değiştirdikten sonra
sigorta kutusu kapağını kapatın ve
bastırarak yerine tam oturmasını
sağlayın.
Sigorta kutusu kapağı doğru şekilde
kapatılmadığında arıza meydana
gelebilir.

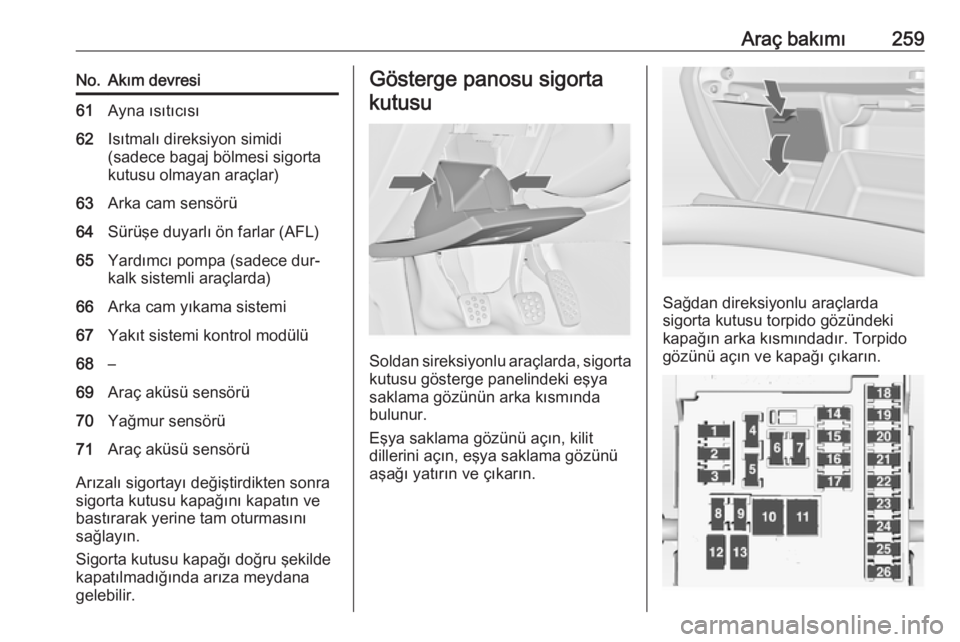

Gösterge panosu sigorta
kutusu
Soldan sireksiyonlu araçlarda, sigorta kutusu gösterge panelindeki eşya
saklama gözünün arka kısmında
bulunur.
Eşya saklama gözünü açın, kilit
dillerini açın, eşya saklama gözünü
aşağı yatırın ve çıkarın.
Sağdan direksiyonlu araçlarda
sigorta kutusu torpido gözündeki
kapağın arka kısmındadır. Torpido
gözünü açın ve kapağı çıkarın.

Araç bakımı265açın ve uygun ayarı sürücü bilgi
sistemindeki Lastik yükü sayfasından
seçin, 3 116.
Sıcaklık bağımlılığı
Lastik hava basıncı lastiğin
sıcaklığına bağlıdır. Sürüş
esnasında, lastiğin sıcaklığı ve
basıncı artar. Lastik bilgi etiketi ve
lastik basınç tablosunda verilen lastik
basıncı değerleri soğuk, yani
20 °C'deki lastikler için geçerlidir.
Basınç, 10 °C 'lik bir artış için yaklaşık
10 kPa yükselir. Lastikler sıcakken
kontrol yapılırken bu durum dikkate
alınmalıdır.
Sürücü Bilgi Sisteminde
görüntülenen lastik hava basıncı
değeri gerçek lastik basıncını
gösterir. Soğumuş bir lastik daha
düşük bir değer gösterecektir ve bu
da hava kaçağı olduğunu göstermez.Lastik hava basıncı
denetleme sistemi
Belli bir limitin üzerindeki hızlarda,
lastik hava basıncı kontrol sistemi,
sürüş esnasında aracın dört lastiğinin
basıncını ve devir sayısını her dakika kontrol eder.Dikkat
Lastik basıncı denetleme sistemi
sadece lastik hava basıncının
düşük olduğunu bildirir ve sürücü
tarafından yapılması gereken
düzenli lastik bakımı yerine
kullanılamaz.
Tekerleklerin dördünde de bir basınç sensörü olması gerektiği gibi, lastikler
de öngörülen basınca sahip olmalıdır.
Not
Lastik basıncı kontrol sisteminin
yasalarca gerekli olduğu ülkelerde,
basınç sensörü olmayan
tekerleklerin kullanılması araç tipi
onayını geçersiz kılacaktır.
Lastik basıncı izleme Sürücü Bilgi
Sistemindeki Bilgi Menüsü altındaki
sayfayı seçin 3 116.
Sistem durumu ve basınç uyarıları,
ilgili lastiği Sürücü Bilgi Sisteminde belirten bir mesaj eşliğinde gösterilir.
Sistem, uyarılar için lastik sıcaklığını
dikkate alır.
Sıcaklık bağımlılığı 3 263.
