Sedišta, sistemi zaštite69ISOFIX klase veličina i uređaj sedištaA - ISO/F3:bezbednosni sistem za decu koji gleda u pravcu kretanja vozila za decu maksimalne veličine u težinskojgrupi od 9 do 18 kgB - ISO/F2:bezbednosni sistem za decu koji gleda u pravcu kretanja vozila za manju decu u težinskoj grupi od
9 do 18 kgB1 - ISO/F2X:bezbednosni sistem za decu koji gleda u pravcu kretanja vozila za manju decu u težinskoj grupi od
9 do 18 kgC - ISO/R3:bezbednosni sistem za decu koji gleda suprotno pravcu kretanja vozila za decu maksimalne veličine u težinskoj grupi do 18 kgD - ISO/R2:bezbednosni sistem za dete koji gleda suprotno pravcu kretanja vozila, za manju decu u težinskoj grupi
do 18 kgE - ISO/R1:bezbednosni sistem za decu koji gleda suprotno pravcu kretanja vozila, za mlađu decu u težinskoj grupi
do 13 kg

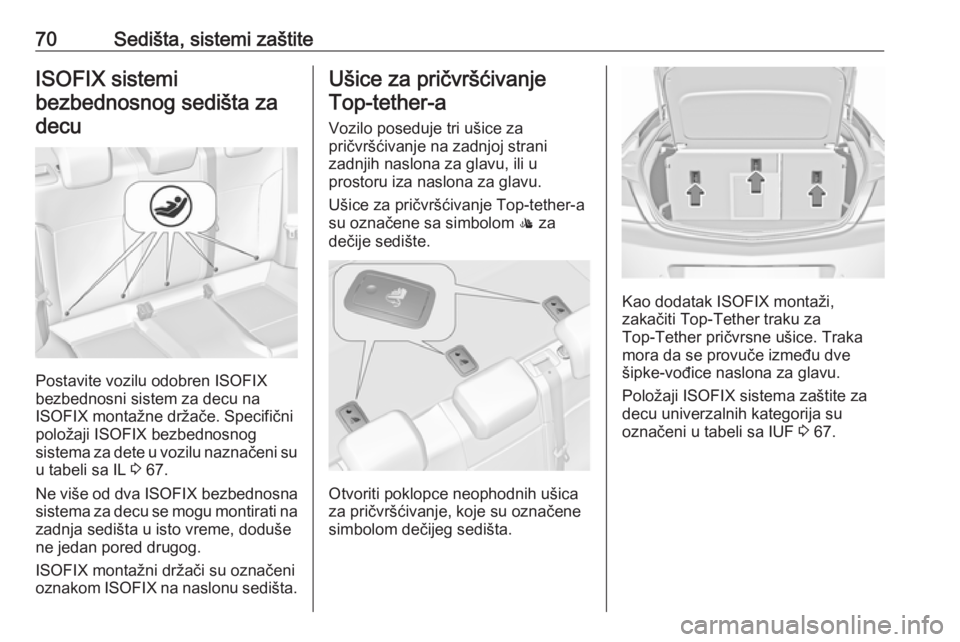

70Sedišta, sistemi zaštiteISOFIX sistemi
bezbednosnog sedišta za decu
Postavite vozilu odobren ISOFIX
bezbednosni sistem za decu na
ISOFIX montažne držače. Specifični
položaji ISOFIX bezbednosnog
sistema za dete u vozilu naznačeni su u tabeli sa IL 3 67.
Ne više od dva ISOFIX bezbednosna
sistema za decu se mogu montirati na zadnja sedišta u isto vreme, doduše
ne jedan pored drugog.
ISOFIX montažni držači su označeni
oznakom ISOFIX na naslonu sedišta.
Ušice za pričvršćivanje
Top‑tether-a
Vozilo poseduje tri ušice za
pričvršćivanje na zadnjoj strani
zadnjih naslona za glavu, ili u
prostoru iza naslona za glavu.
Ušice za pričvršćivanje Top-tether-a
su označene sa simbolom : za
dečije sedište.
Otvoriti poklopce neophodnih ušica
za pričvršćivanje, koje su označene
simbolom dečijeg sedišta.
Kao dodatak ISOFIX montaži,
zakačiti Top-Tether traku za
Top-Tether pričvrsne ušice. Traka
mora da se provuče između dve
šipke-vođice naslona za glavu.
Položaji ISOFIX sistema zaštite za
decu univerzalnih kategorija su
označeni u tabeli sa IUF 3 67.

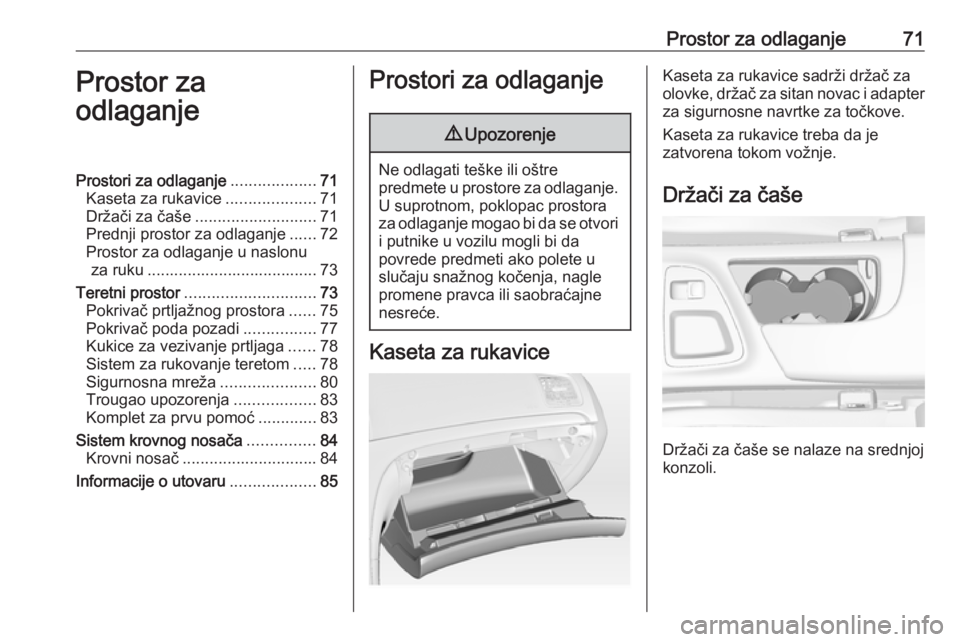

Prostor za odlaganje71Prostor za
odlaganjeProstori za odlaganje ...................71
Kaseta za rukavice ....................71
Držači za čaše ........................... 71
Prednji prostor za odlaganje ......72
Prostor za odlaganje u naslonu za ruku ...................................... 73
Teretni prostor ............................. 73
Pokrivač prtljažnog prostora ......75
Pokrivač poda pozadi ................77
Kukice za vezivanje prtljaga ......78
Sistem za rukovanje teretom .....78
Sigurnosna mreža .....................80
Trougao upozorenja ..................83
Komplet za prvu pomoć .............83
Sistem krovnog nosača ...............84
Krovni nosač .............................. 84
Informacije o utovaru ...................85Prostori za odlaganje9Upozorenje
Ne odlagati teške ili oštre
predmete u prostore za odlaganje. U suprotnom, poklopac prostora
za odlaganje mogao bi da se otvori
i putnike u vozilu mogli bi da
povrede predmeti ako polete u
slučaju snažnog kočenja, nagle
promene pravca ili saobraćajne
nesreće.
Kaseta za rukavice
Kaseta za rukavice sadrži držač za
olovke, držač za sitan novac i adapter za sigurnosne navrtke za točkove.
Kaseta za rukavice treba da je
zatvorena tokom vožnje.
Držači za čaše
Držači za čaše se nalaze na srednjoj
konzoli.

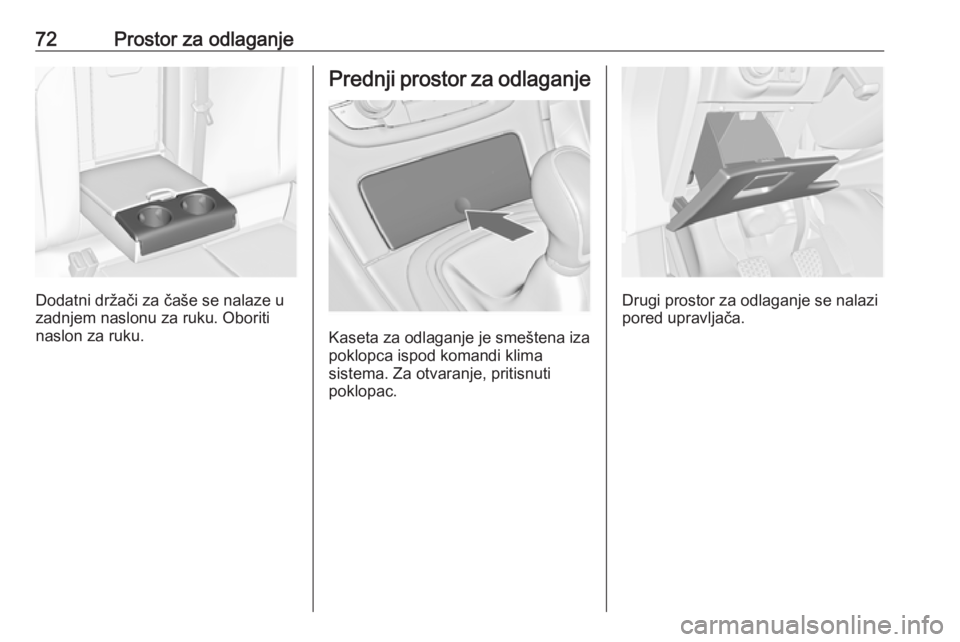

72Prostor za odlaganje
Dodatni držači za čaše se nalaze u
zadnjem naslonu za ruku. Oboriti
naslon za ruku.
Prednji prostor za odlaganje
Kaseta za odlaganje je smeštena iza
poklopca ispod komandi klima
sistema. Za otvaranje, pritisnuti
poklopac.
Drugi prostor za odlaganje se nalazi pored upravljača.

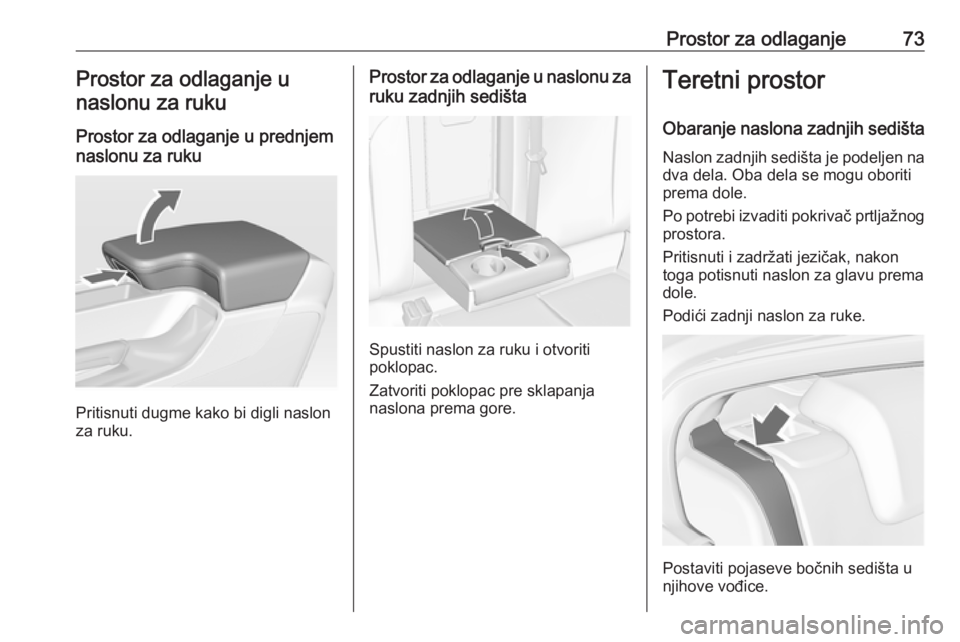

Prostor za odlaganje73Prostor za odlaganje unaslonu za ruku
Prostor za odlaganje u prednjem
naslonu za ruku
Pritisnuti dugme kako bi digli naslon
za ruku.
Prostor za odlaganje u naslonu za
ruku zadnjih sedišta
Spustiti naslon za ruku i otvoriti
poklopac.
Zatvoriti poklopac pre sklapanja
naslona prema gore.
Teretni prostor
Obaranje naslona zadnjih sedištaNaslon zadnjih sedišta je podeljen na
dva dela. Oba dela se mogu oboriti prema dole.
Po potrebi izvaditi pokrivač prtljažnog
prostora.
Pritisnuti i zadržati jezičak, nakon
toga potisnuti naslon za glavu prema
dole.
Podići zadnji naslon za ruke.
Postaviti pojaseve bočnih sedišta u
njihove vođice.

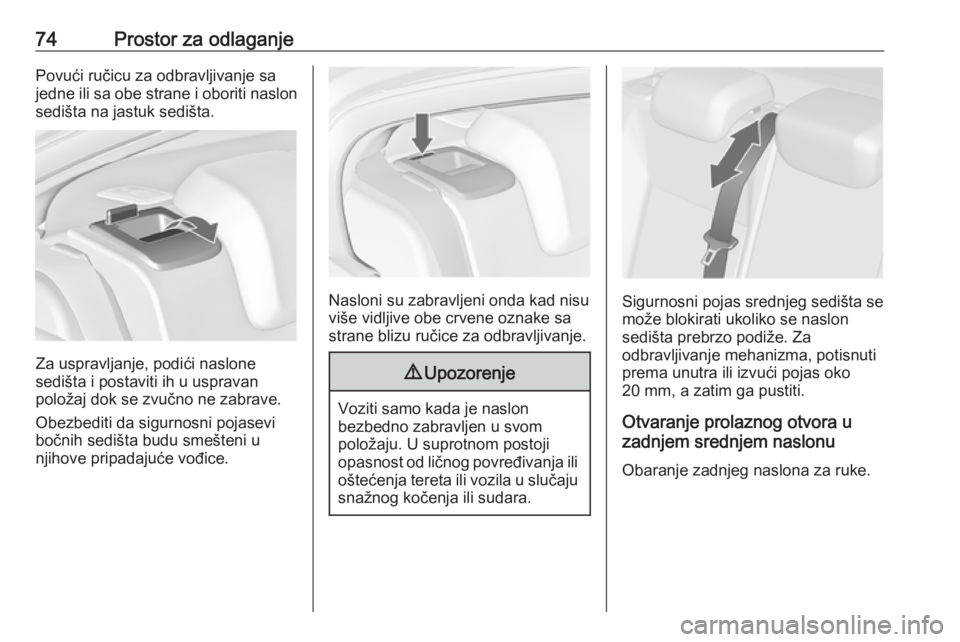

74Prostor za odlaganjePovući ručicu za odbravljivanje sa
jedne ili sa obe strane i oboriti naslon sedišta na jastuk sedišta.
Za uspravljanje, podići naslone
sedišta i postaviti ih u uspravan
položaj dok se zvučno ne zabrave.
Obezbediti da sigurnosni pojasevi
bočnih sedišta budu smešteni u
njihove pripadajuće vođice.
Nasloni su zabravljeni onda kad nisu više vidljive obe crvene oznake sa
strane blizu ručice za odbravljivanje.
9 Upozorenje
Voziti samo kada je naslon
bezbedno zabravljen u svom
položaju. U suprotnom postoji
opasnost od ličnog povređivanja ili oštećenja tereta ili vozila u slučaju
snažnog kočenja ili sudara.
Sigurnosni pojas srednjeg sedišta se
može blokirati ukoliko se naslon
sedišta prebrzo podiže. Za
odbravljivanje mehanizma, potisnuti
prema unutra ili izvući pojas oko
20 mm, a zatim ga pustiti.
Otvaranje prolaznog otvora u
zadnjem srednjem naslonu
Obaranje zadnjeg naslona za ruke.

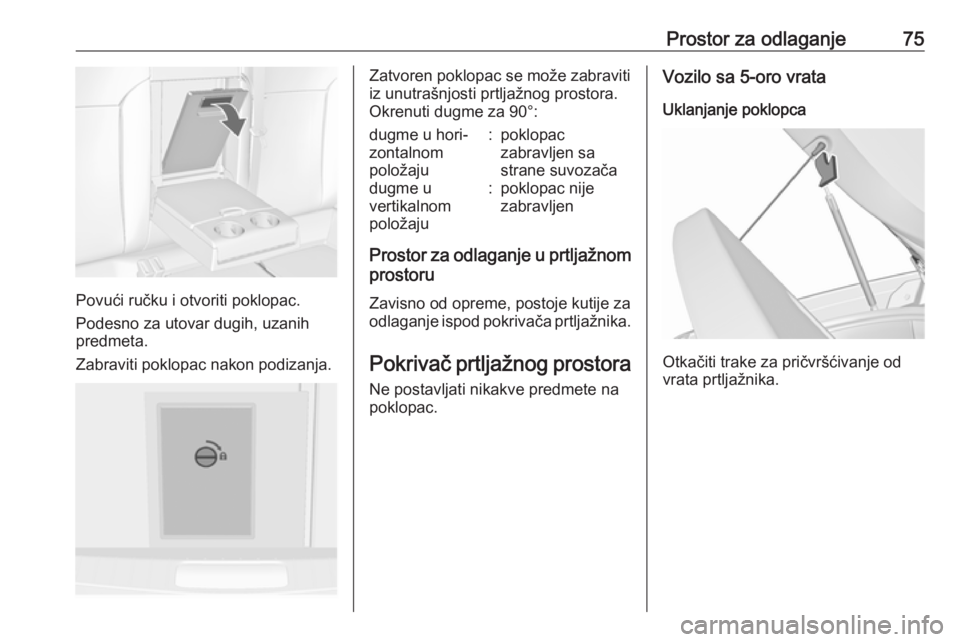

Prostor za odlaganje75
Povući ručku i otvoriti poklopac.
Podesno za utovar dugih, uzanih
predmeta.
Zabraviti poklopac nakon podizanja.
Zatvoren poklopac se može zabraviti
iz unutrašnjosti prtljažnog prostora.
Okrenuti dugme za 90°:dugme u hori‐
zontalnom
položaju:poklopac
zabravljen sa
strane suvozačadugme u
vertikalnom
položaju:poklopac nije
zabravljen
Prostor za odlaganje u prtljažnom
prostoru
Zavisno od opreme, postoje kutije za
odlaganje ispod pokrivača prtljažnika.
Pokrivač prtljažnog prostora
Ne postavljati nikakve predmete na
poklopac.
Vozilo sa 5-oro vrata
Uklanjanje poklopca
Otkačiti trake za pričvršćivanje od
vrata prtljažnika.

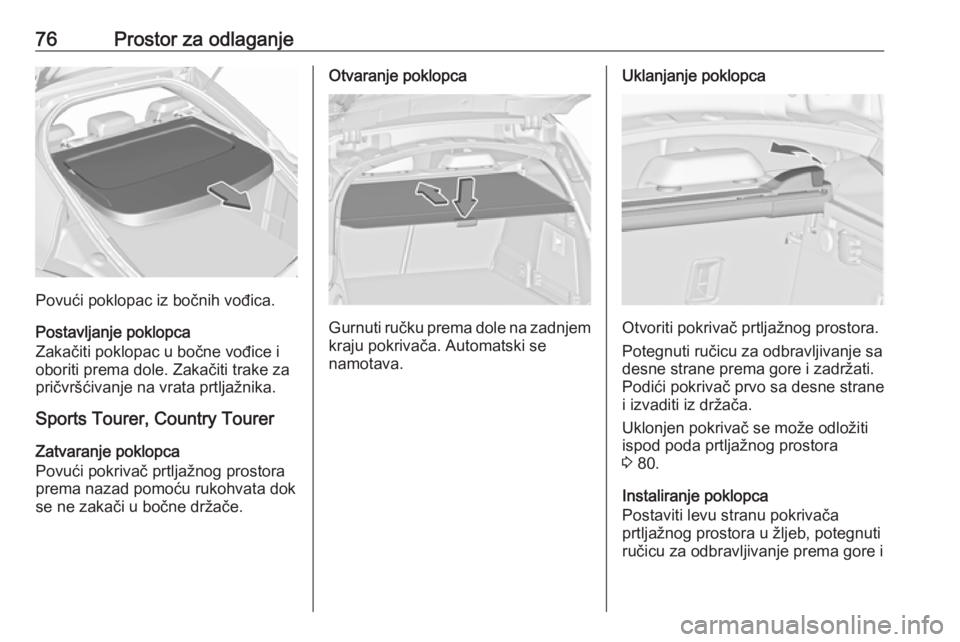

76Prostor za odlaganje
Povući poklopac iz bočnih vođica.
Postavljanje poklopca
Zakačiti poklopac u bočne vođice i oboriti prema dole. Zakačiti trake za
pričvršćivanje na vrata prtljažnika.
Sports Tourer, Country Tourer
Zatvaranje poklopca
Povući pokrivač prtljažnog prostora
prema nazad pomoću rukohvata dok se ne zakači u bočne držače.
Otvaranje poklopca
Gurnuti ručku prema dole na zadnjem
kraju pokrivača. Automatski se
namotava.
Uklanjanje poklopca
Otvoriti pokrivač prtljažnog prostora.
Potegnuti ručicu za odbravljivanje sa
desne strane prema gore i zadržati. Podići pokrivač prvo sa desne strane
i izvaditi iz držača.
Uklonjen pokrivač se može odložiti ispod poda prtljažnog prostora
3 80.
Instaliranje poklopca
Postaviti levu stranu pokrivača
prtljažnog prostora u žljeb, potegnuti
ručicu za odbravljivanje prema gore i

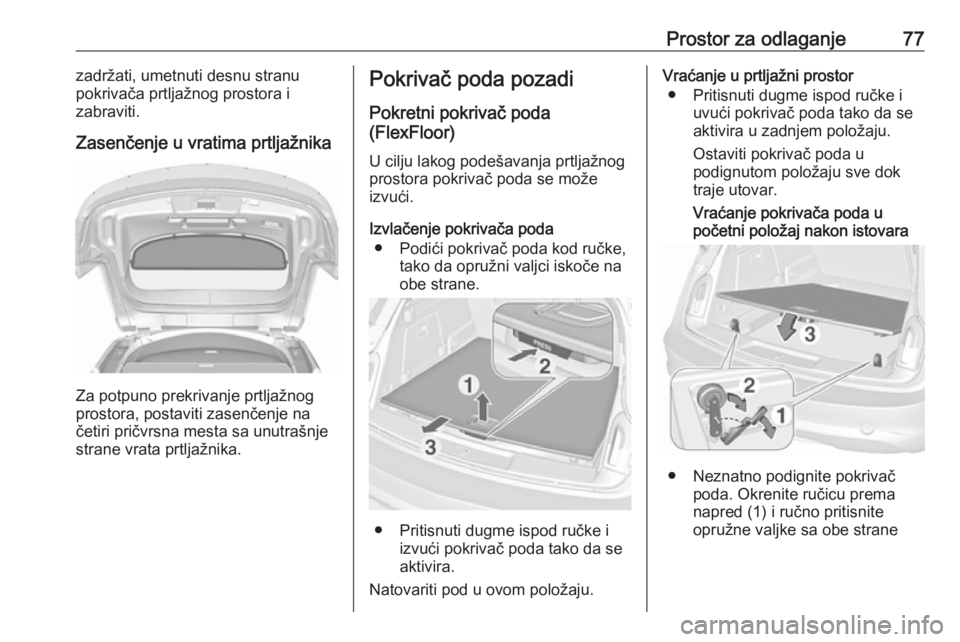

Prostor za odlaganje77zadržati, umetnuti desnu stranu
pokrivača prtljažnog prostora i
zabraviti.
Zasenčenje u vratima prtljažnika
Za potpuno prekrivanje prtljažnog
prostora, postaviti zasenčenje na
četiri pričvrsna mesta sa unutrašnje
strane vrata prtljažnika.
Pokrivač poda pozadi
Pokretni pokrivač poda
(FlexFloor)
U cilju lakog podešavanja prtljažnog
prostora pokrivač poda se može
izvući.
Izvlačenje pokrivača poda ● Podići pokrivač poda kod ručke, tako da opružni valjci iskoče na
obe strane.
● Pritisnuti dugme ispod ručke i izvući pokrivač poda tako da se
aktivira.
Natovariti pod u ovom položaju.
Vraćanje u prtljažni prostor ● Pritisnuti dugme ispod ručke i uvući pokrivač poda tako da seaktivira u zadnjem položaju.
Ostaviti pokrivač poda u
podignutom položaju sve dok
traje utovar.
Vraćanje pokrivača poda u
početni položaj nakon istovara
● Neznatno podignite pokrivač poda. Okrenite ručicu prema
napred (1) i ručno pritisnite
opružne valjke sa obe strane

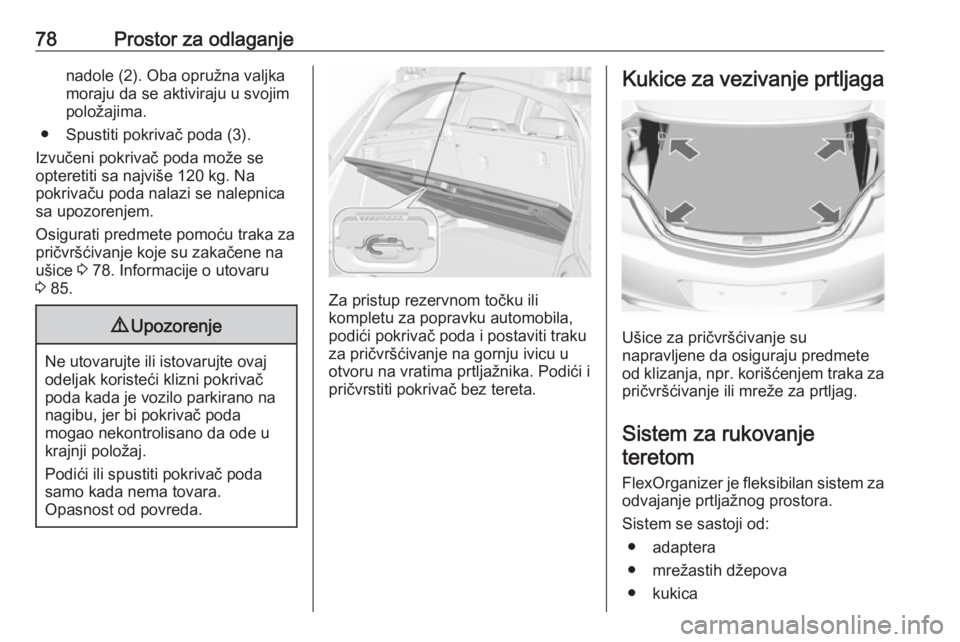

78Prostor za odlaganjenadole (2). Oba opružna valjka
moraju da se aktiviraju u svojim
položajima.
● Spustiti pokrivač poda (3).
Izvučeni pokrivač poda može se
opteretiti sa najviše 120 kg. Na
pokrivaču poda nalazi se nalepnica
sa upozorenjem.
Osigurati predmete pomoću traka za pričvršćivanje koje su zakačene na ušice 3 78. Informacije o utovaru
3 85.9 Upozorenje
Ne utovarujte ili istovarujte ovaj
odeljak koristeći klizni pokrivač
poda kada je vozilo parkirano na
nagibu, jer bi pokrivač poda
mogao nekontrolisano da ode u
krajnji položaj.
Podići ili spustiti pokrivač poda
samo kada nema tovara.
Opasnost od povreda.
Za pristup rezervnom točku ili
kompletu za popravku automobila, podići pokrivač poda i postaviti traku
za pričvršćivanje na gornju ivicu u
otvoru na vratima prtljažnika. Podići i
pričvrstiti pokrivač bez tereta.
Kukice za vezivanje prtljaga
Ušice za pričvršćivanje su
napravljene da osiguraju predmete
od klizanja, npr. korišćenjem traka za pričvršćivanje ili mreže za prtljag.
Sistem za rukovanje teretom
FlexOrganizer je fleksibilan sistem za
odvajanje prtljažnog prostora.
Sistem se sastoji od: ● adaptera
● mrežastih džepova
● kukica
