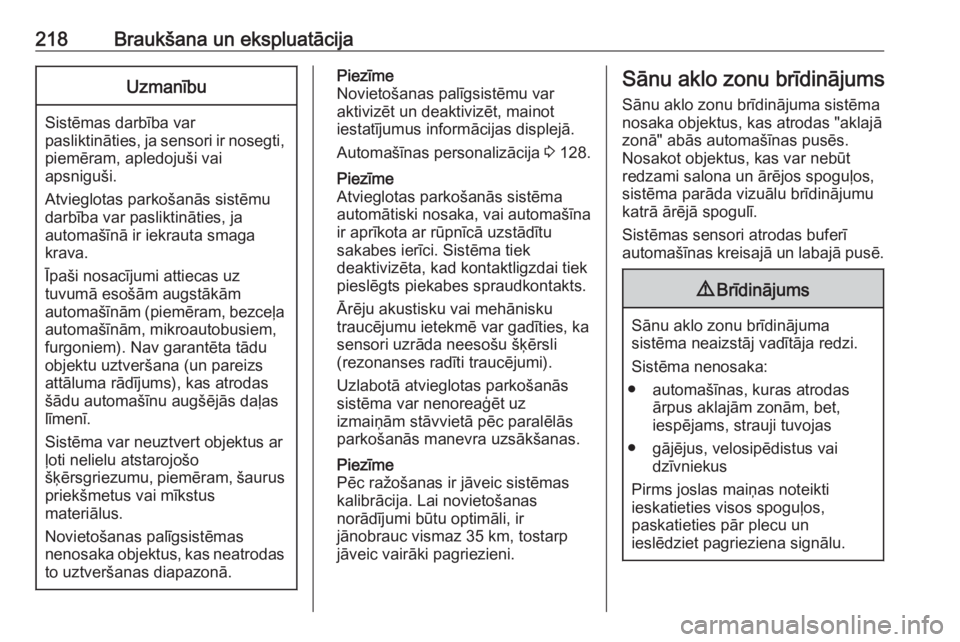

218Braukšana un ekspluatācijaUzmanību
Sistēmas darbība var
pasliktināties, ja sensori ir nosegti, piemēram, apledojuši vai
apsniguši.
Atvieglotas parkošanās sistēmu darbība var pasliktināties, ja
automašīnā ir iekrauta smaga
krava.
Īpaši nosacījumi attiecas uz
tuvumā esošām augstākām
automašīnām ( piemēram, bezceļa
automašīnām, mikroautobusiem,
furgoniem). Nav garantēta tādu
objektu uztveršana (un pareizs
attāluma rādījums), kas atrodas
šādu automašīnu augšējās daļas
līmenī.
Sistēma var neuztvert objektus ar
ļoti nelielu atstarojošo
šķērsgriezumu, piemēram, šaurus
priekšmetus vai mīkstus
materiālus.
Novietošanas palīgsistēmas
nenosaka objektus, kas neatrodas
to uztveršanas diapazonā.
Piezīme
Novietošanas palīgsistēmu var
aktivizēt un deaktivizēt, mainot
iestatījumus informācijas displejā.
Automašīnas personalizācija 3 128.
Piezīme
Atvieglotas parkošanās sistēma automātiski nosaka, vai automašīna
ir aprīkota ar rūpnīcā uzstādītu
sakabes ierīci. Sistēma tiek
deaktivizēta, kad kontaktligzdai tiek
pieslēgts piekabes spraudkontakts.
Ārēju akustisku vai mehānisku
traucējumu ietekmē var gadīties, ka
sensori uzrāda neesošu šķērsli
(rezonanses radīti traucējumi).
Uzlabotā atvieglotas parkošanās
sistēma var nenoreaģēt uz
izmaiņām stāvvietā pēc paralēlās
parkošanās manevra uzsākšanas.
Piezīme
Pēc ražošanas ir jāveic sistēmas
kalibrācija. Lai novietošanas
norādījumi būtu optimāli, ir
jānobrauc vismaz 35 km, tostarp
jāveic vairāki pagriezieni.Sānu aklo zonu brīdinājums
Sānu aklo zonu brīdinājuma sistēma
nosaka objektus, kas atrodas "aklajā
zonā" abās automašīnas pusēs.
Nosakot objektus, kas var nebūt redzami salona un ārējos spoguļos,
sistēma parāda vizuālu brīdinājumu
katrā ārējā spogulī.
Sistēmas sensori atrodas buferī
automašīnas kreisajā un labajā pusē.9 Brīdinājums
Sānu aklo zonu brīdinājuma
sistēma neaizstāj vadītāja redzi.
Sistēma nenosaka:
● automašīnas, kuras atrodas ārpus aklajām zonām, bet,
iespējams, strauji tuvojas
● gājējus, velosipēdistus vai dzīvniekus
Pirms joslas maiņas noteikti
ieskatieties visos spoguļos,
paskatieties pār plecu un
ieslēdziet pagrieziena signālu.

Braukšana un ekspluatācija219Ja sistēma, braucot uz priekšu, sānu
aklajā zonā nosaka citu automašīnu,
tad neatkarīgi no tā, vai šī automašīna
tiek apsteigta vai arī tā apsteidz jūs,
attiecīgajā ārējā spogulī iedegas
dzeltens brīdinājuma simbols B. Ja
vadītājs pēc tam aktivizē pagrieziena
signālu, tad brīdinājuma simbols B
sāk mirgot dzeltenā krāsā, brīdinot,
ka pašlaik nav ieteicams mainīt joslu.
Iedarbinot automašīnu, īsi iedegas
abu ārējo spoguļu brīdinājuma
simboli, lai norādītu, ka sistēma
darbojas.
Ja automašīna ir aprīkota ar joslas maiņas brīdinājuma funkciju 3 220,
spoguļos ir redzams simbols F.
Sistēmu var aktivizēt vai deaktivizēt
automašīnas personalizācijas
izvēlnē.
Atlasiet atbilstošo iestatījumu krāsu
informācijas displejā zem Settings
(Iestatījumi) , I Vehicle (Automašīna) .
Krāsu informācijas displejs 3 123.
Automašīnas personalizācija 3 128.
Deaktivizēšanu apstiprina
paziņojums vadītāja informācijas
centrā.
Noteikšanas zonas
Sistēmas sensors darbojas aptuveni
3,5 metru zonā abās automašīnas
pusēs. Šī zona sākas pie katra ārējā
spoguļa un sniedzas aptuveni
3 metrus uz aizmuguri. Zonas
augstums ir no aptuveni 0,5 metriem
līdz 2 metriem no zemes.
Ja automašīna velk piekabi, sistēma
tiek deaktivizēta.
Sānu aklo zonu brīdinājuma sistēma
ir izstrādāta tā, lai tā ignorētu
stacionārus objektus, piemēram,
šoseju barjeras, stabus, ietves malas,
sienas un sijas. Stāvošas vai
pretimbraucošas automašīnas netiek
noteiktas.
Kļūmes Parastos darbības apstākļos
brīdināšanas funkcija dažkārt
nenostrādā.
Sānu aklo zonu brīdinājuma sistēma
nedarbojas, ja aizmugurējā bufera
kreiso vai labo stūri sedz dubļi,
netīrumi, sniegs vai ledus vai ja
sistēmas darbībai traucē stiprs lietus. Tīrīšanas norādījumi 3 292.
Ja sistēmā rodas kļūme vai ja
pārejošu apstākļu dēļ sistēma
nedarbojas, vadītāja informācijas
centrā tiek parādīts ziņojums.
Meklējiet palīdzību autoservisā.

220Braukšana un ekspluatācijaJoslas maiņas brīdinājumsPapildus sānu aklo zonu
brīdinājumam 3 218 joslas maiņas
brīdinājums atpazīst
transportlīdzekļus, kas ātri tuvojas no
aizmugures pa paralēlajām joslām.
Ja automašīna ir aprīkota ar joslas
maiņas brīdinājuma funkciju, tā
vienmēr ietver arī sānu aklo zonu brīdinājumu.
Tiklīdz sistēma uztver
transportlīdzekļus, kas ātri tuvojas no aizmugures, sistēma par to brīdina
vizuāli katrā no ārējiem spoguļiem.
Radiolokācijas attāluma sensori
atrodas aizmugures buferī.9 Brīdinājums
Joslas maiņas brīdinājums
neaizstāj vadītāja uzmanību.
Pirms joslas maiņas noteikti
ieskatieties visos spoguļos,
paskatieties pār plecu un
ieslēdziet pagrieziena signālu.
Tiklīdz sistēma uztver no aizmugures tuvojošos transportlīdzekli, kas brauc
ievērojami ātrāk par jūsu automašīnu,
attiecīgajā ārējā spogulī izgaismojas
dzeltens brīdinājuma simbols F. Ja
vadītājs pēc tam aktivizē pagrieziena
signālu, tad brīdinājuma simbols F
sāk mirgot dzeltenā krāsā kā
brīdinājums, ka pašlaik nav ieteicams mainīt joslu.
Iedarbinot automašīnu, īsi iedegas
abu ārējo spoguļu brīdinājuma
simboli, lai norādītu, ka sistēma
darbojas.
Noteikšanas zonas
Sistēmas sensori aptver zonu
apmēram 3,5 metru attālumā paralēli
abām automašīnas pusēm, kā arī
apmēram 3 metru attālumā uz
aizmuguri (sānu aklo zonu
brīdinājums) (A) un apmēram
70 metrus uz aizmuguri (joslas
maiņas brīdinājums) (B) paralēlajās
joslās. Zonas sākas pie abiem
ārējiem spoguļiem. Zonas augstums
ir no aptuveni 0,5 metriem līdz
2 metriem no zemes.

Braukšana un ekspluatācija221DeaktivizēšanaJoslas maiņas brīdinājuma
aktivizēšanas vai deaktivizēšanas
brīdinājumu var iestatīt krāsu
informācijas displeja automašīnas
personalizācijas izvēlnē.
Atlasiet atbilstošo iestatījumu krāsu
informācijas displejā zem Settings
(Iestatījumi) , I Vehicle (Automašīna) .
Krāsu informācijas displejs 3 123.
Automašīnas personalizācija 3 128.
Ja automašīna velk piekabi, sistēma
tiek deaktivizēta.
Deaktivizēšanu apstiprina
paziņojums vadītāja informācijas
centrā.
Piezīme
Pēc ražošanas ir jāveic sistēmas
kalibrācija. Lai nodrošinātu optimālu
veiktspēju, pēc iespējas ātrāk
brauciet pa taisnu automaģistrāli,
gar kuru noteiktā ceļa posmā ir
izvietoti objekti, piemēram, margas un barjeras.Kļūmes
Parastos darbības apstākļos un asos
pagriezienos brīdināšanas funkcija
dažkārt nenostrādā. Sistēma
noteiktos laikapstākļos (lietus, krusa
utt.) var īslaicīgi brīdināt par objektiem
aklajā zonā. Braucot pa slapju ceļu
vai no sausas zonas iebraucot slapjā
zonā, sistēma var iedegties, jo ūdens
šļaksti var tikt interpretēti kā objekts.
Pretējā gadījumā margas, zīmes,
koki, krūmi vai citi nekustīgi
priekšmeti var izraisīt sistēmas
izgaismošanos. Tas ir normāli, un
sistēmai nav nepieciešama apkope.
Joslu maiņas brīdinājuma sistēma var nedarboties, ja aizmugurējā bufera
kreiso vai labo stūri sedz dubļi,
netīrumi, sniegs vai ledus. Tīrīšanas norādījumi 3 292.
Ja sistēmā rodas kļūme vai ja pārejošu apstākļu dēļ sistēma
nedarbojas, vadītāja informācijas
centrā tiek parādīts ziņojums.
Meklējiet palīdzību autoservisā.Atpakaļskata kamera
Atpakaļskata kamera palīdz
vadītājam braukt atpakaļgaitā,
parādot zonu aiz automašīnas.
Kameras attēls tiek rādīts krāsu
informācijas displejā.9 Brīdinājums
Atpakaļskata kamera neaizstāj
vadītāja redzi. Ņemiet vērā, ka nav redzami objekti, kas neietilpst
kameras skata laukā un uzlabotās
automašīnas novietošanas
palīgsistēmas sensoru
uztveršanas diapazonā,
piemēram, zem bufera vai zem
automašīnas.
Nebrauciet ar automašīnu
atpakaļgaitā, skatoties tikai
informatīvajā displejā, un pirms
braukšanas atpakaļgaitā
pārbaudiet apkārtni aiz
automašīnas un tai visapkārt.

Braukšana un ekspluatācija223Brīdinājuma simboli
Attēlos, kuros redzami uzlabotās
automašīnas novietošanas
palīgsistēmas aizmugurējo sensoru
noteiktie šķēršļi, brīdinājuma simboli
tiek norādīti kā trīsstūri 9.
Turklāt informācijas displeja augšējā rindā ir redzams simbols 9 kopā ar
brīdinājumu pārbaudīt automašīnas
tuvāko apkārtni.
Deaktivizēšana Kamera tiek deaktivizēta, kad ir
sasniegts noteikts ātrums, braucot uz priekšu, vai ja atpakaļgaitas
pārnesums nav bijis ieslēgts aptuveni 10 sekundes.
Atpakaļskata kameru var aktivizēt vai
deaktivizēt krāsu informācijas
displeja automašīnas
personalizācijas izvēlnē.
Atlasiet atbilstošo iestatījumu krāsu
informācijas displejā zem Settings
(Iestatījumi) , I Vehicle (Automašīna) .
Krāsu informācijas displejs 3 123.
Automašīnas personalizācija 3 128.Kļūmes
Kļūmes ziņojumi tiek rādītiinformācijas displeja augšējā rindā
ar 9.
Atpakaļskata kamera var nedarboties pareizi, kad:
● Apkārtējā vide ir tumša.
● Saule vai priekšējo lukturu stari iespīd tieši kameras objektīvā.
● Kameras objektīvu sedz ledus, sniegs, dubļi vai kas cits. Šādā
gadījumā notīriet objektīvu,
noskalojiet to ar ūdeni un
noslaukiet ar mīkstu drāniņu.
● Bagāžas nodalījuma durvis nav kārtīgi aizvērtas.
● Automašīna velk piekabi.
● Automašīna ir nokļuvusi negadījumā, kurā ir cietusi tās
aizmugure.
● Ir ekstremālas temperatūras pārmaiņas.Brīdinājums par aizmugurē
šķērsojošu satiksmi
Braucot atpakaļgaitā, papildus
atpakaļskata kamerai 3 221 arī
brīdinājums par aizmugurē
šķērsojošu satiksmi brīdina par
transportlīdzekļiem, kas šķērso ceļu
no kreisās vai labās puses. Ja tiek
noteikta satiksmes plūsma virzienā,
kas šķērso pašreizējo braukšanas
trajektoriju, un ir aktivizēta
atpakaļskata kamera, krāsu
informācijas displejā ir redzams
brīdinājuma trijstūris ar virziena
bultiņu K, kas norāda kustības
virzienu. Turklāt no attiecīgās puses
skaļruņa atskan trīs skaņas signāli.

224Braukšana un ekspluatācija
Radiolokācijas attāluma sensori
atrodas aizmugures bufera sānos.
9 Brīdinājums
Brīdinājums par aizmugurē
šķērsojošu satiksmi neaizstāj
vadītāja uzmanību. Ņemiet vērā,
ka netiek rādīti priekšmeti, kas
neatrodas sensoru redzamības
laukā, piemēram, zem bufera vai automašīnas.
Sistēma neuztver gājējus, bērnus
vai dzīvniekus.
Nebrauciet ar automašīnu
atpakaļgaitā, skatoties tikai
informatīvajā displejā, un pirms
braukšanas atpakaļgaitā
pārbaudiet apkārtni aiz
automašīnas un tai visapkārt.
Aktivizēšana
Ieslēdzot atpakaļgaitas pārnesumu,automātiski ieslēdzas brīdinājums par
aizmugurē šķērsojošu satiksmi un
atpakaļskata kamera.
Noteikšanas zonas
Sistēmas sensori aptver zonu
apmēram 20 metru attālumā no
automašīnas aizmugures kreisajā vai labajā pusē.
Deaktivizēšana
Ja tiek pārsniegts noteikts turpgaitas
ātrums vai apmēram 10 sekundes
netiek ieslēgts atpakaļgaitas
pārnesums, brīdinājums par
aizmugurē šķērsojošu satiksmi tiek
deaktivizēts kopā ar atpakaļskata
kameru.
Brīdinājumu par aizmugurē
šķērsojošu satiksmi var aktivizēt vai deaktivizēt krāsu informācijas
displeja automašīnas
personalizācijas izvēlnē.
Atlasiet atbilstošo iestatījumu krāsu
informācijas displejā zem Settings
(Iestatījumi) , I Vehicle (Automašīna) .
Krāsu informācijas displejs 3 123.
Automašīnas personalizācija 3 128.

Braukšana un ekspluatācija225KļūmesSistēma var nedarboties pareizi, ja: ● Kameras sensorus sedz ledus, sniegs, dubļi vai kas cits;
● Automašīna velk piekabi.
● Automašīna ir nokļuvusi negadījumā, kurā ir cietusi tās
aizmugure.
● Ir ekstremālas temperatūras pārmaiņas.
Ceļazīmju palīgsistēma
Darbība
Ceļa zīmju palīgsistēma ar
priekšpusē uzstādītas kameras
palīdzību pamana noteiktas ceļa
zīmes un attēlo tās vadītāja
informācijas centrā.
Sistēma atpazīst šādas ceļa zīmes:
Ierobežojuma un apdzīšanas
aizlieguma zīmes ● ātruma ierobežojuma zīmes
● apdzīšanas aizlieguma zīmes
● ātruma ierobežojuma beigšanās zīmes
● apdzīšanas aizlieguma beigšanās zīmesCeļazīmes
Sākums un beigas:
● autostrādes
● A kategorijas ceļi ● dzīvojamās zonasPapildzīmes ● norādes, kas papildina ceļazīmes
● piekabju vilkšanas ierobežojumi
● ierobežojumi traktoriem
● brīdinājums par slapju ceļa virsmu
● brīdinājums par apledojušu ceļa virsmu
● virzienu bultiņas
Ātruma ierobežojuma un apdzīšanas
aizlieguma ceļazīmes tiek rādītas
vadītāja informācijas centrā līdz
nākamajai ātruma ierobežojumaceļazīmei, ātruma ierobežojuma
beigām vai noteiktajam ceļazīmes
noildzes laikam.
Displejā vienlaikus nevar attēlot
vairākas ceļazīmes.
Izsaukuma zīme rāmītī norāda, ka ir
konstatēta papildu zīme, kuru sistēma nevar skaidri identificēt.
Pluszīme oranžā rūtiņā norāda, ka ir
pieejama papildu informācija, kas ir paskaidrota vadītāja informācijas
centra lapā Ceļa zīmju noteikšana ,
skatiet tālāk sadaļu "Attēlojums
displejā".

266Automašīnas kopšanaDzinēja nodalījumadrošinātāju bloks
Drošinātāju bloks atrodas motora
nodalījuma priekšpusē, kreisajā
malā.
Atāķējiet vāku, paceliet to uz augšu
un noņemiet.
Nr.Elektriskā ķēde1Pārnesumkārbas vadības
modulis2Motora vadības modulis3–4–5Aizdedze / pārnesumkārbas
vadības modulis / motora
vadības modulis6Vējstikla tīrītāji7–8Degvielas iesmidzināšana /
aizdedzes sistēma9Degvielas iesmidzināšana /
aizdedzes sistēma10Motora vadības modulis11Lambda zonde12Starteris13Droseles apsildes sensors14Apgaismojums15Aizmugurējā stikla tīrītājs16Vakuuma sūknis / masas gaisa
plūsmas mērierīce / ūdens
degvielas sensorā / līdzstrāvas
pārveidotājs

268Automašīnas kopšanaNr.Elektriskā ķēde63Aizmugurējā loga sensors64Adaptīvais priekšējais apgai‐
smojums65Palīgsūknis (tikai automašīnām
ar ieslēgšanas/izslēgšanas
sistēmu)66Aizmugurējā stikla mazgāšanas
sistēma67Degvielas sistēmas vadības
modulis68–69Automašīnas akumulatora
sensors70Lietus sensors71Automašīnas akumulatora
sensors
Pēc bojāto drošinātāju nomaiņas
aizveriet drošinātāju bloka vāku un
piespiediet to, līdz tas nofiksējas.
Ja drošinātāju bloks nav kārtīgi
aizvērts, var gadīties darbības
traucējumi.
Instrumentu paneļa
drošības bloks
Automašīnās ar kreisās puses vadību
drošinātāju bloks atrodas instrumentu
panelī aiz sīklietu novietnes.
Atveriet sīklietu novietni, piespiediet
fiksatorus, nolokiet sīklietu novietni uz leju un noņemiet to.
Automašīnās ar labās puses vadību
drošinātāju bloks atrodas aiz cimdu
nodalījuma. Atveriet cimdu
nodalījumu un noņemiet vāku.

274Automašīnas kopšanauzlīmē un riepu spiediena
diagrammā, ir spēkā aukstām riepām,
kuru temperatūra ir 20 °C.
Temperatūrai palielinoties par 10 °C,
riepu spiediens palielinās par gandrīz 10 kPa . Tas ir jāņem vērā, pārbaudot
siltas riepas.
Vadītāja informācijas centrā tiek
rādīts faktiskais gaisa spiediens
riepās. Atdzisušām riepām tiks
norādīta mazāka vērtība, un tas
nenorāda uz gaisa noplūdi.
Riepu gaisa spiediena kontroles sistēma
Riepu gaisa spiediena kontroles
sistēma, automašīnai braucot ātrāk
par noteiktu ātrumu robežu, ik pēc
vienas minūtes pārbauda gaisa
spiedienu visās četrās riepās.Uzmanību
Riepu gaisa spiediena kontroles
sistēma tikai brīdina par zema
spiediena apstākļiem un neaizstāj regulāru riepu apkopi, kas jāveic
vadītājam.
Visiem riteņiem jābūt aprīkotiem ar
spiediena sensoriem un riepām
piepumpētām līdz norādītajam
spiedienam.
Piezīme
Valstīs, kurās riepu gaisa spiediena kontroles sistēmas lietošana
paredzēta likumā, lietojot ar
spiediena sensoriem neaprīkotus
riteņus, automašīnas tipa
apstiprinājums nav spēkā.
Atlasiet lapu Riepu spiediena
uzraudzība vadītāja informācijas
centra sadaļā Informācija 3 117.Sistēmas statuss un ar spiedienu
saistītie brīdinājumi tiek rādīti vadītāja informācijas centra displejā ziņojumaveidā, norādot attiecīgo riepu.
Parādot brīdinājumus, sistēmā tiek
ņemta vērā riepu temperatūra.
Atkarība no temperatūras 3 272.
Ja ir konstatēts, ka gaisa spiediens
riepās ir nepietiekams, par to brīdina
kontrolindikators w 3 114.
Ja iedegas kontrolindikators w, pēc
iespējas drīzāk apturiet automašīnu un palieliniet gaisa spiedienu riepās
līdz ieteicamajai vērtībai 3 314.
Pēc riepu piepumpēšanas kādu laiku
var būt jābrauc ar automašīnu, lai
atjauninātu gaisa spiediena vērtības
vadītāja informācijas centrā. Šajā
laikā var būt iedegts
kontrolindikators w.
