OPEL INSIGNIA 2016 Instruktionsbok

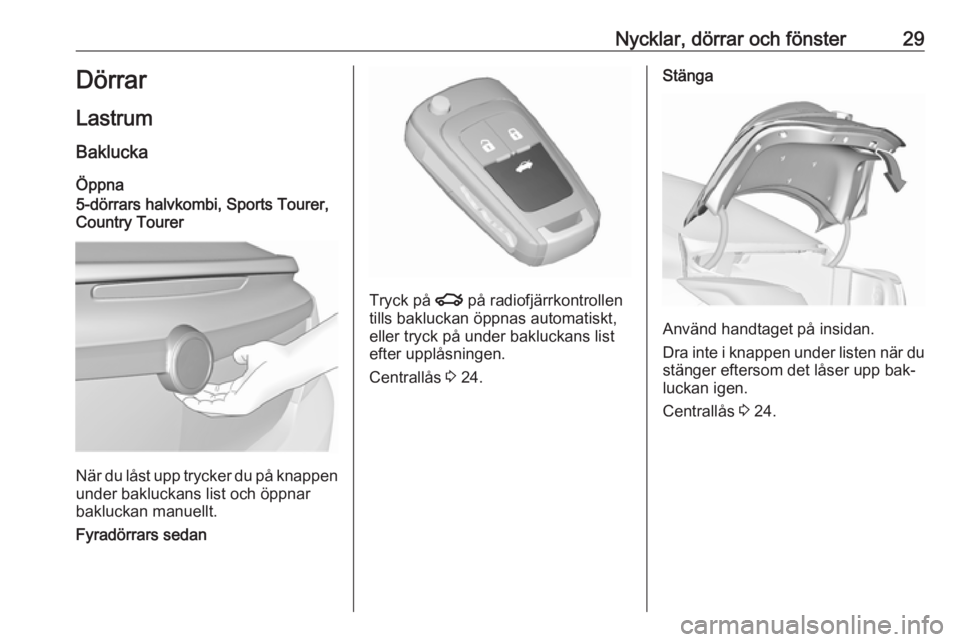

Nycklar, dörrar och fönster29Dörrar
Lastrum Baklucka
Öppna
5-dörrars halvkombi, Sports Tourer,
Country Tourer
När du låst upp trycker du på knappen under bakluckans list och öppnar
bakluckan manuellt.
Fyradörrars sedan
Tryck på x på radiofjärrkontrollen
tills bakluckan öppnas automatiskt, eller tryck på under bakluckans list
efter upplåsningen.
Centrallås 3 24.
Stänga
Använd handtaget på insidan.
Dra inte i knappen under listen när du
stänger eftersom det låser upp bak‐
luckan igen.
Centrallås 3 24.

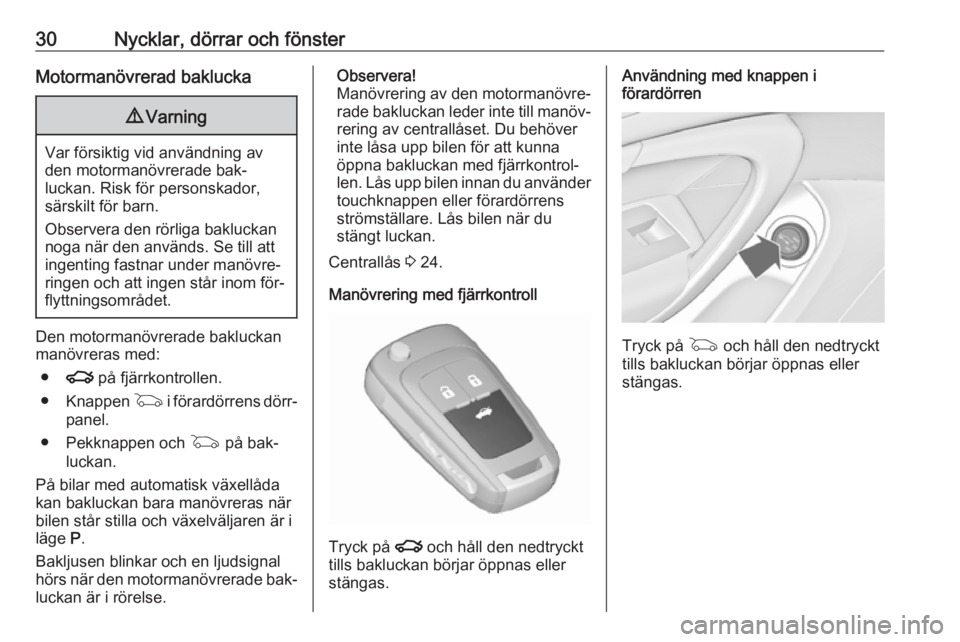

30Nycklar, dörrar och fönsterMotormanövrerad baklucka9Varning
Var försiktig vid användning av
den motormanövrerade bak‐
luckan. Risk för personskador,
särskilt för barn.
Observera den rörliga bakluckan noga när den används. Se till att
ingenting fastnar under manövre‐
ringen och att ingen står inom för‐
flyttningsområdet.
Den motormanövrerade bakluckan
manövreras med:
● x på fjärrkontrollen.
● Knappen G i förardörrens dörr‐
panel.
● Pekknappen och G på bak‐
luckan.
På bilar med automatisk växellåda kan bakluckan bara manövreras när
bilen står stilla och växelväljaren är i
läge P.
Bakljusen blinkar och en ljudsignal
hörs när den motormanövrerade bak‐
luckan är i rörelse.
Observera!
Manövrering av den motormanövre‐
rade bakluckan leder inte till manöv‐
rering av centrallåset. Du behöver
inte låsa upp bilen för att kunna
öppna bakluckan med fjärrkontrol‐
len. Lås upp bilen innan du använder touchknappen eller förardörrens
strömställare. Lås bilen när du
stängt luckan.
Centrallås 3 24.
Manövrering med fjärrkontroll
Tryck på x och håll den nedtryckt
tills bakluckan börjar öppnas eller
stängas.
Användning med knappen i
förardörren
Tryck på G och håll den nedtryckt
tills bakluckan börjar öppnas eller
stängas.

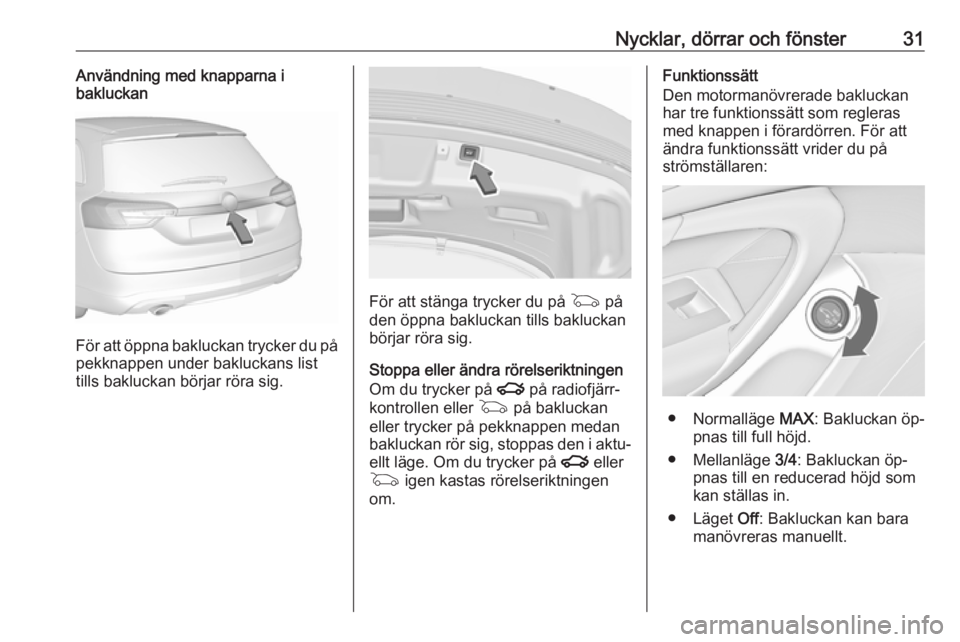

Nycklar, dörrar och fönster31Användning med knapparna i
bakluckan
För att öppna bakluckan trycker du på
pekknappen under bakluckans list
tills bakluckan börjar röra sig.
För att stänga trycker du på G på
den öppna bakluckan tills bakluckan börjar röra sig.
Stoppa eller ändra rörelseriktningen
Om du trycker på x på radiofjärr‐
kontrollen eller G på bakluckan
eller trycker på pekknappen medan
bakluckan rör sig, stoppas den i aktu‐ ellt läge. Om du trycker på x eller
G igen kastas rörelseriktningen
om.
Funktionssätt
Den motormanövrerade bakluckan
har tre funktionssätt som regleras
med knappen i förardörren. För att
ändra funktionssätt vrider du på
strömställaren:
● Normalläge MAX: Bakluckan öp‐
pnas till full höjd.
● Mellanläge 3/4: Bakluckan öp‐
pnas till en reducerad höjd som
kan ställas in.
● Läget Off: Bakluckan kan bara
manövreras manuellt.

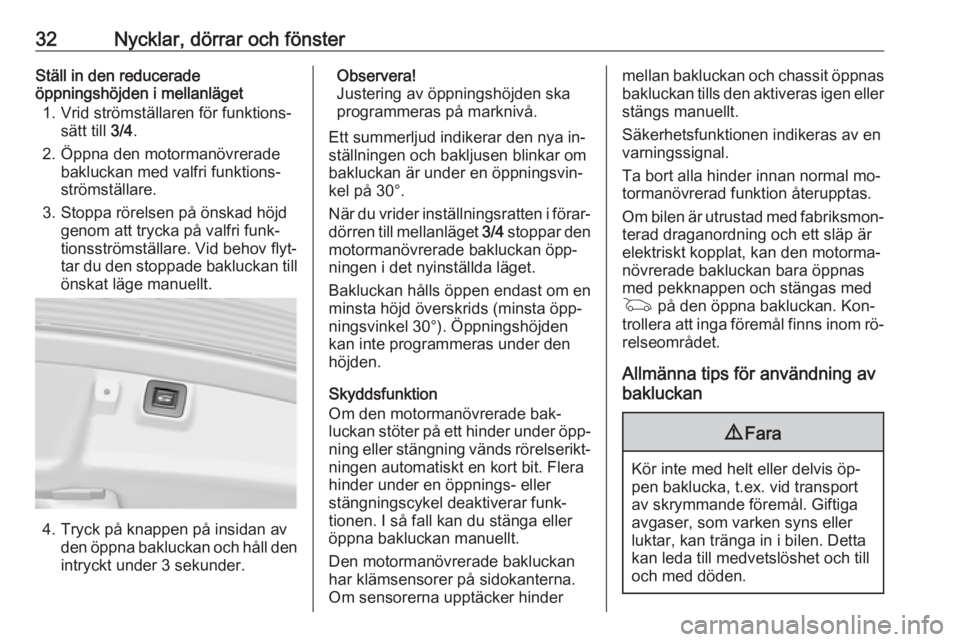

32Nycklar, dörrar och fönsterStäll in den reducerade
öppningshöjden i mellanläget
1. Vrid strömställaren för funktions‐ sätt till 3/4.
2. Öppna den motormanövrerade bakluckan med valfri funktions‐
strömställare.
3. Stoppa rörelsen på önskad höjd genom att trycka på valfri funk‐
tionsströmställare. Vid behov flyt‐
tar du den stoppade bakluckan till önskat läge manuellt.
4. Tryck på knappen på insidan av den öppna bakluckan och håll den
intryckt under 3 sekunder.
Observera!
Justering av öppningshöjden ska
programmeras på marknivå.
Ett summerljud indikerar den nya in‐
ställningen och bakljusen blinkar om
bakluckan är under en öppningsvin‐
kel på 30°.
När du vrider inställningsratten i förar‐
dörren till mellanläget 3/4 stoppar den
motormanövrerade bakluckan öpp‐
ningen i det nyinställda läget.
Bakluckan hålls öppen endast om en
minsta höjd överskrids (minsta öpp‐
ningsvinkel 30°). Öppningshöjden
kan inte programmeras under den
höjden.
Skyddsfunktion
Om den motormanövrerade bak‐
luckan stöter på ett hinder under öpp‐ ning eller stängning vänds rörelserikt‐ningen automatiskt en kort bit. Flera
hinder under en öppnings- eller
stängningscykel deaktiverar funk‐
tionen. I så fall kan du stänga eller
öppna bakluckan manuellt.
Den motormanövrerade bakluckan
har klämsensorer på sidokanterna.
Om sensorerna upptäcker hindermellan bakluckan och chassit öppnas
bakluckan tills den aktiveras igen eller stängs manuellt.
Säkerhetsfunktionen indikeras av en
varningssignal.
Ta bort alla hinder innan normal mo‐
tormanövrerad funktion återupptas.
Om bilen är utrustad med fabriksmon‐
terad draganordning och ett släp är
elektriskt kopplat, kan den motorma‐
növrerade bakluckan bara öppnas
med pekknappen och stängas med
G på den öppna bakluckan. Kon‐
trollera att inga föremål finns inom rö‐ relseområdet.
Allmänna tips för användning av
bakluckan9 Fara
Kör inte med helt eller delvis öp‐
pen baklucka, t.ex. vid transport
av skrymmande föremål. Giftiga
avgaser, som varken syns eller
luktar, kan tränga in i bilen. Detta
kan leda till medvetslöshet och till
och med döden.

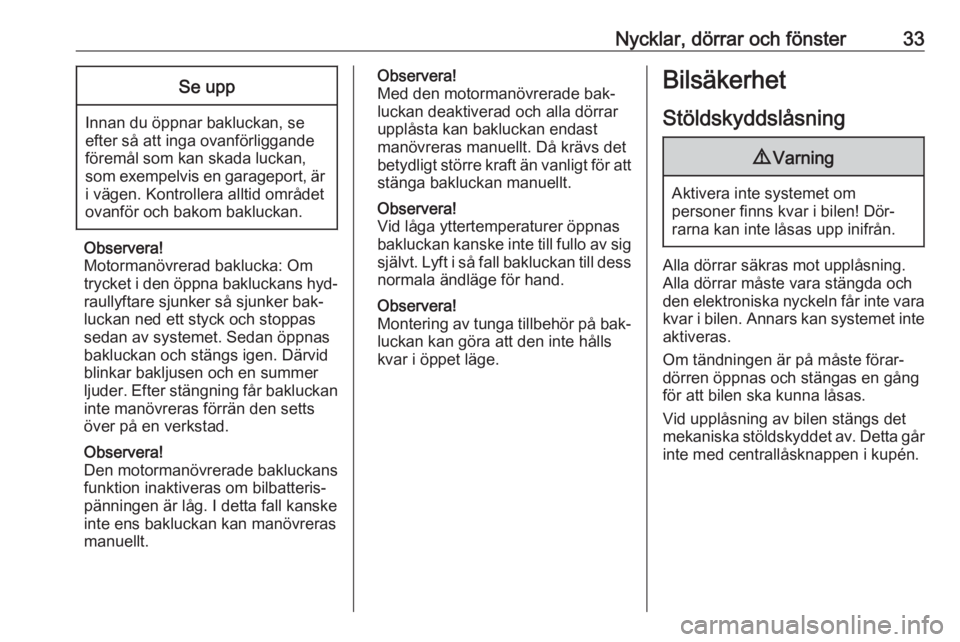

Nycklar, dörrar och fönster33Se upp
Innan du öppnar bakluckan, se
efter så att inga ovanförliggande
föremål som kan skada luckan,
som exempelvis en garageport, är i vägen. Kontrollera alltid området
ovanför och bakom bakluckan.
Observera!
Motormanövrerad baklucka: Om
trycket i den öppna bakluckans hyd‐
raullyftare sjunker så sjunker bak‐
luckan ned ett styck och stoppas
sedan av systemet. Sedan öppnas
bakluckan och stängs igen. Därvid blinkar bakljusen och en summerljuder. Efter stängning får bakluckan inte manövreras förrän den setts
över på en verkstad.
Observera!
Den motormanövrerade bakluckans
funktion inaktiveras om bilbatteris‐
pänningen är låg. I detta fall kanske
inte ens bakluckan kan manövreras manuellt.
Observera!
Med den motormanövrerade bak‐
luckan deaktiverad och alla dörrar
upplåsta kan bakluckan endast
manövreras manuellt. Då krävs det
betydligt större kraft än vanligt för att
stänga bakluckan manuellt.
Observera!
Vid låga yttertemperaturer öppnas
bakluckan kanske inte till fullo av sig
självt. Lyft i så fall bakluckan till dess normala ändläge för hand.
Observera!
Montering av tunga tillbehör på bak‐
luckan kan göra att den inte hålls
kvar i öppet läge.Bilsäkerhet
Stöldskyddslåsning9 Varning
Aktivera inte systemet om
personer finns kvar i bilen! Dör‐
rarna kan inte låsas upp inifrån.
Alla dörrar säkras mot upplåsning.
Alla dörrar måste vara stängda och
den elektroniska nyckeln får inte vara
kvar i bilen. Annars kan systemet inte
aktiveras.
Om tändningen är på måste förar‐
dörren öppnas och stängas en gång
för att bilen ska kunna låsas.
Vid upplåsning av bilen stängs det
mekaniska stöldskyddet av. Detta går
inte med centrallåsknappen i kupén.

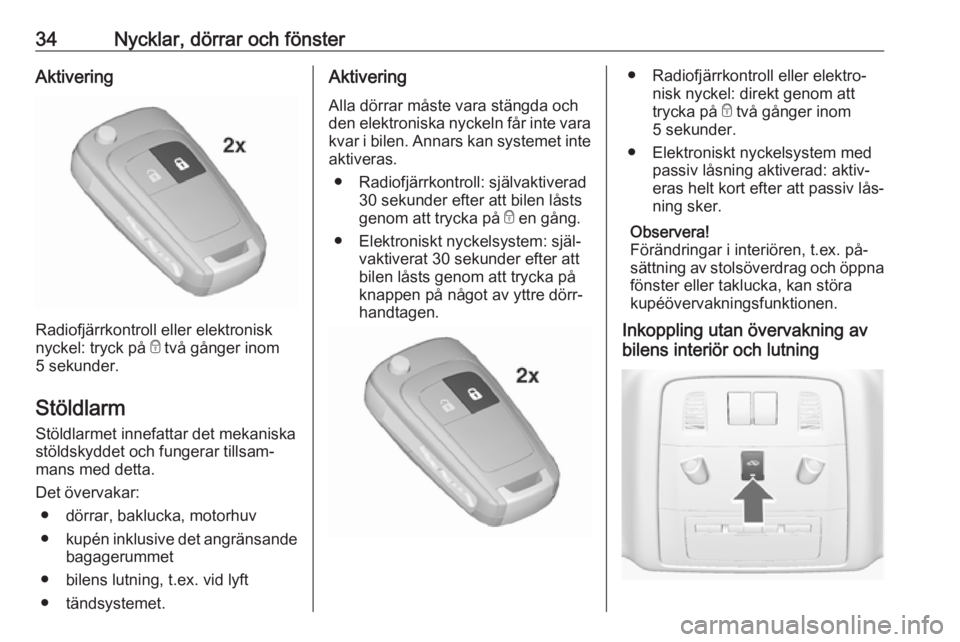

34Nycklar, dörrar och fönsterAktivering
Radiofjärrkontroll eller elektronisk
nyckel: tryck på e två gånger inom
5 sekunder.
Stöldlarm Stöldlarmet innefattar det mekaniskastöldskyddet och fungerar tillsam‐
mans med detta.
Det övervakar: ● dörrar, baklucka, motorhuv
● kupén inklusive det angränsande
bagagerummet
● bilens lutning, t.ex. vid lyft ● tändsystemet.
Aktivering
Alla dörrar måste vara stängda och
den elektroniska nyckeln får inte vara kvar i bilen. Annars kan systemet inte
aktiveras.
● Radiofjärrkontroll: självaktiverad 30 sekunder efter att bilen låsts
genom att trycka på e en gång.
● Elektroniskt nyckelsystem: själ‐ vaktiverat 30 sekunder efter att
bilen låsts genom att trycka på
knappen på något av yttre dörr‐
handtagen.● Radiofjärrkontroll eller elektro‐ nisk nyckel: direkt genom att
trycka på e två gånger inom
5 sekunder.
● Elektroniskt nyckelsystem med passiv låsning aktiverad: aktiv‐
eras helt kort efter att passiv lås‐
ning sker.
Observera!
Förändringar i interiören, t.ex. på‐
sättning av stolsöverdrag och öppna
fönster eller taklucka, kan störa
kupéövervakningsfunktionen.
Inkoppling utan övervakning av
bilens interiör och lutning

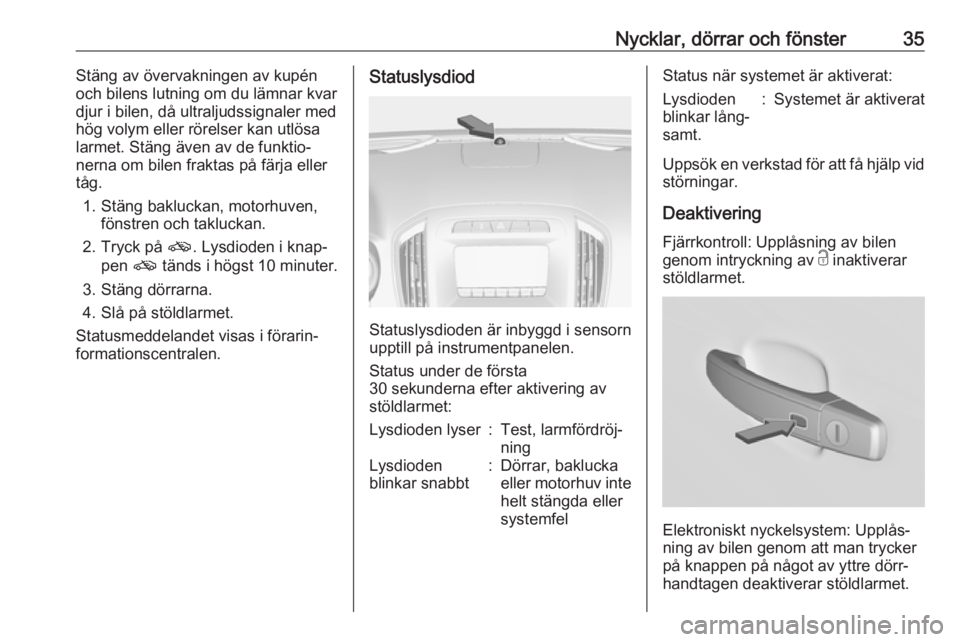

Nycklar, dörrar och fönster35Stäng av övervakningen av kupén
och bilens lutning om du lämnar kvar
djur i bilen, då ultraljudssignaler med
hög volym eller rörelser kan utlösa
larmet. Stäng även av de funktio‐
nerna om bilen fraktas på färja eller tåg.
1. Stäng bakluckan, motorhuven, fönstren och takluckan.
2. Tryck på o. Lysdioden i knap‐
pen o tänds i högst 10 minuter.
3. Stäng dörrarna.
4. Slå på stöldlarmet.
Statusmeddelandet visas i förarin‐
formationscentralen.Statuslysdiod
Statuslysdioden är inbyggd i sensorn
upptill på instrumentpanelen.
Status under de första
30 sekunderna efter aktivering av
stöldlarmet:
Lysdioden lyser:Test, larmfördröj‐
ningLysdioden
blinkar snabbt:Dörrar, baklucka
eller motorhuv inte
helt stängda eller
systemfelStatus när systemet är aktiverat:Lysdioden
blinkar lång‐
samt.:Systemet är aktiverat
Uppsök en verkstad för att få hjälp vid
störningar.
Deaktivering Fjärrkontroll: Upplåsning av bilen
genom intryckning av c inaktiverar
stöldlarmet.
Elektroniskt nyckelsystem: Upplås‐
ning av bilen genom att man trycker
på knappen på något av yttre dörr‐
handtagen deaktiverar stöldlarmet.

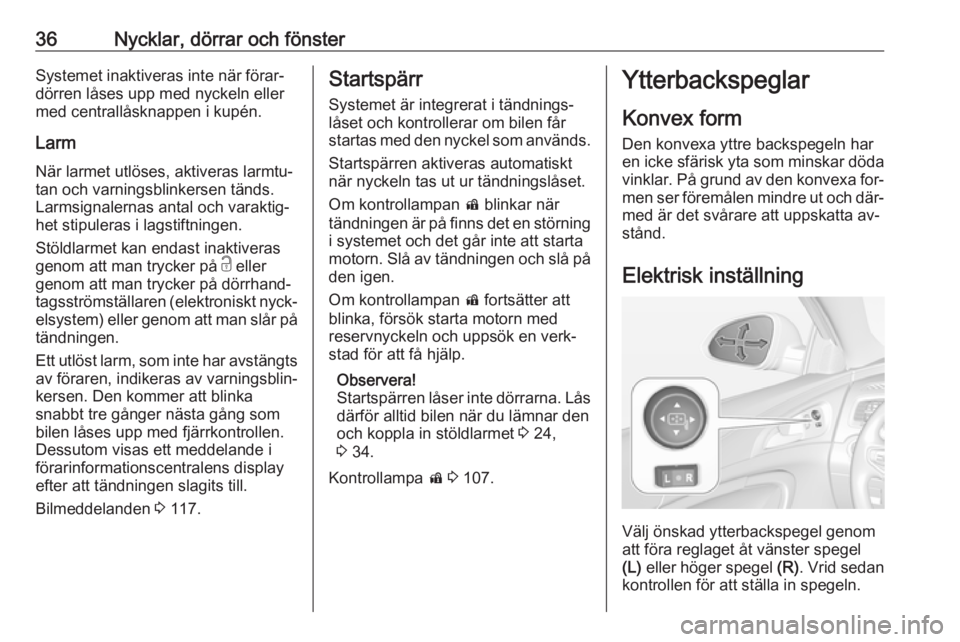

36Nycklar, dörrar och fönsterSystemet inaktiveras inte när förar‐
dörren låses upp med nyckeln eller
med centrallåsknappen i kupén.
LarmNär larmet utlöses, aktiveras larmtu‐tan och varningsblinkersen tänds.
Larmsignalernas antal och varaktig‐
het stipuleras i lagstiftningen.
Stöldlarmet kan endast inaktiveras
genom att man trycker på c eller
genom att man trycker på dörrhand‐
tagsströmställaren (elektroniskt nyck‐
elsystem) eller genom att man slår på tändningen.
Ett utlöst larm, som inte har avstängts
av föraren, indikeras av varningsblin‐
kersen. Den kommer att blinka
snabbt tre gånger nästa gång som
bilen låses upp med fjärrkontrollen.
Dessutom visas ett meddelande i
förarinformationscentralens display
efter att tändningen slagits till.
Bilmeddelanden 3 117.Startspärr
Systemet är integrerat i tändnings‐
låset och kontrollerar om bilen får
startas med den nyckel som används.
Startspärren aktiveras automatiskt
när nyckeln tas ut ur tändningslåset.
Om kontrollampan d blinkar när
tändningen är på finns det en störning i systemet och det går inte att starta
motorn. Slå av tändningen och slå på
den igen.
Om kontrollampan d fortsätter att
blinka, försök starta motorn med
reservnyckeln och uppsök en verk‐
stad för att få hjälp.
Observera!
Startspärren låser inte dörrarna. Lås därför alltid bilen när du lämnar denoch koppla in stöldlarmet 3 24,
3 34.
Kontrollampa d 3 107.Ytterbackspeglar
Konvex form Den konvexa yttre backspegeln har
en icke sfärisk yta som minskar döda
vinklar. På grund av den konvexa for‐ men ser föremålen mindre ut och där‐
med är det svårare att uppskatta av‐
stånd.
Elektrisk inställning
Välj önskad ytterbackspegel genom
att föra reglaget åt vänster spegel
(L) eller höger spegel (R). Vrid sedan
kontrollen för att ställa in spegeln.

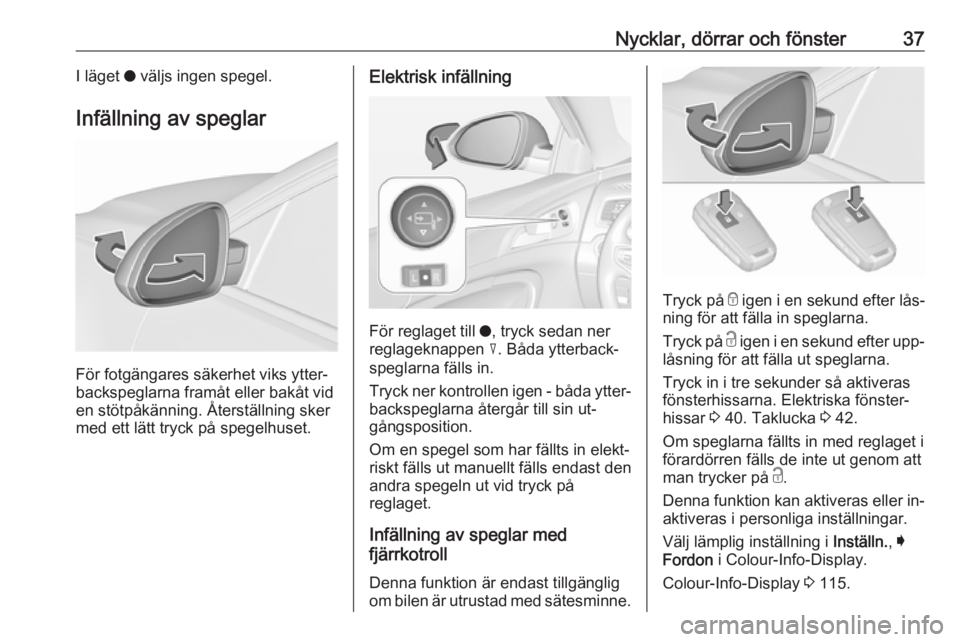

Nycklar, dörrar och fönster37I läget o väljs ingen spegel.
Infällning av speglar
För fotgängares säkerhet viks ytter‐
backspeglarna framåt eller bakåt vid
en stötpåkänning. Återställning sker
med ett lätt tryck på spegelhuset.
Elektrisk infällning
För reglaget till o, tryck sedan ner
reglageknappen c. Båda ytterback‐
speglarna fälls in.
Tryck ner kontrollen igen - båda ytter‐
backspeglarna återgår till sin ut‐
gångsposition.
Om en spegel som har fällts in elekt‐
riskt fälls ut manuellt fälls endast den
andra spegeln ut vid tryck på
reglaget.
Infällning av speglar med
fjärrkotroll
Denna funktion är endast tillgänglig
om bilen är utrustad med sätesminne.
Tryck på e igen i en sekund efter lås‐
ning för att fälla in speglarna.
Tryck på c igen i en sekund efter upp‐
låsning för att fälla ut speglarna.
Tryck in i tre sekunder så aktiveras
fönsterhissarna. Elektriska fönster‐
hissar 3 40. Taklucka 3 42.
Om speglarna fällts in med reglaget i förardörren fälls de inte ut genom att
man trycker på c.
Denna funktion kan aktiveras eller in‐
aktiveras i personliga inställningar.
Välj lämplig inställning i Inställn., I
Fordon i Colour-Info-Display.
Colour-Info-Display 3 115.

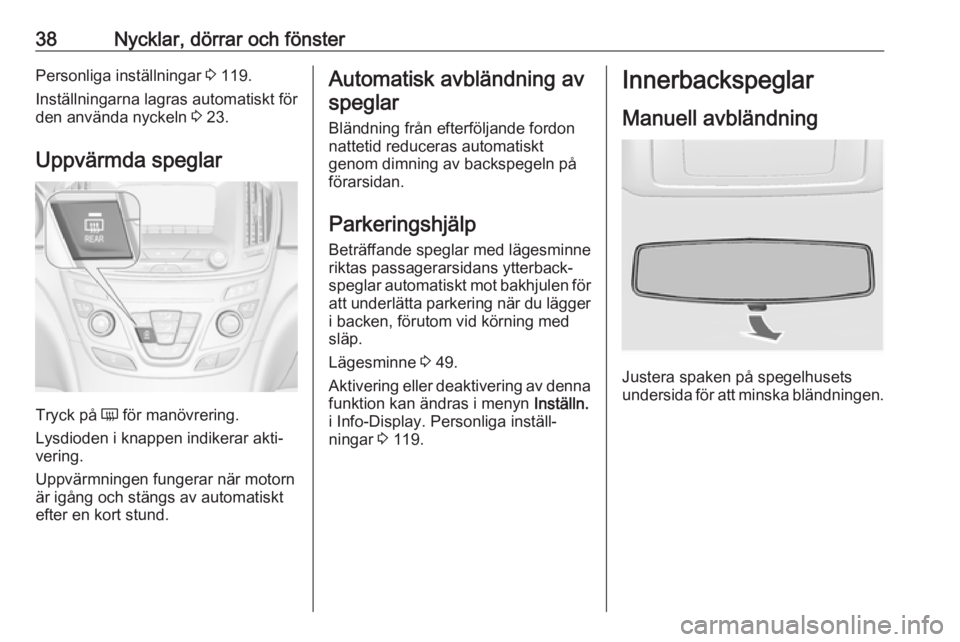

38Nycklar, dörrar och fönsterPersonliga inställningar 3 119.
Inställningarna lagras automatiskt för
den använda nyckeln 3 23.
Uppvärmda speglar
Tryck på Ü för manövrering.
Lysdioden i knappen indikerar akti‐
vering.
Uppvärmningen fungerar när motorn är igång och stängs av automatiskt
efter en kort stund.
Automatisk avbländning av
speglar
Bländning från efterföljande fordonnattetid reduceras automatiskt
genom dimning av backspegeln på
förarsidan.
Parkeringshjälp
Beträffande speglar med lägesminne
riktas passagerarsidans ytterback‐
speglar automatiskt mot bakhjulen för
att underlätta parkering när du lägger i backen, förutom vid körning med
släp.
Lägesminne 3 49.
Aktivering eller deaktivering av denna
funktion kan ändras i menyn Inställn.
i Info-Display. Personliga inställ‐ ningar 3 119.Innerbackspeglar
Manuell avbländning
Justera spaken på spegelhusets
undersida för att minska bländningen.
