OPEL INSIGNIA 2016 Savininko vadovas (in Lithuanian)
Manufacturer: OPEL, Model Year: 2016, Model line: INSIGNIA, Model: OPEL INSIGNIA 2016Pages: 345, PDF Size: 9.33 MB
Page 81 of 345

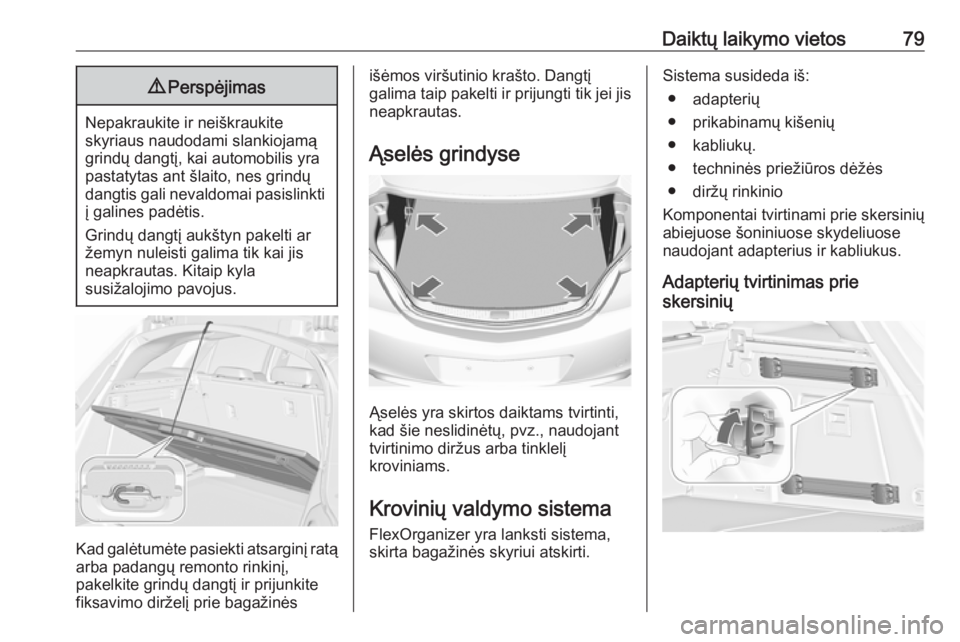

Daiktų laikymo vietos799Perspėjimas
Nepakraukite ir neiškraukite
skyriaus naudodami slankiojamą
grindų dangtį, kai automobilis yra
pastatytas ant šlaito, nes grindų
dangtis gali nevaldomai pasislinkti į galines padėtis.
Grindų dangtį aukštyn pakelti ar
žemyn nuleisti galima tik kai jis
neapkrautas. Kitaip kyla
susižalojimo pavojus.
Kad galėtumėte pasiekti atsarginį ratą
arba padangų remonto rinkinį,
pakelkite grindų dangtį ir prijunkite
fiksavimo dirželį prie bagažinės
išėmos viršutinio krašto. Dangtį
galima taip pakelti ir prijungti tik jei jis neapkrautas.
Ąselės grindyse
Ąselės yra skirtos daiktams tvirtinti,
kad šie neslidinėtų, pvz., naudojant tvirtinimo diržus arba tinklelį
kroviniams.
Krovinių valdymo sistema
FlexOrganizer yra lanksti sistema,
skirta bagažinės skyriui atskirti.
Sistema susideda iš:
● adapterių
● prikabinamų kišenių
● kabliukų.
● techninės priežiūros dėžės
● diržų rinkinio
Komponentai tvirtinami prie skersinių abiejuose šoniniuose skydeliuose
naudojant adapterius ir kabliukus.
Adapterių tvirtinimas prie
skersinių
Page 82 of 345

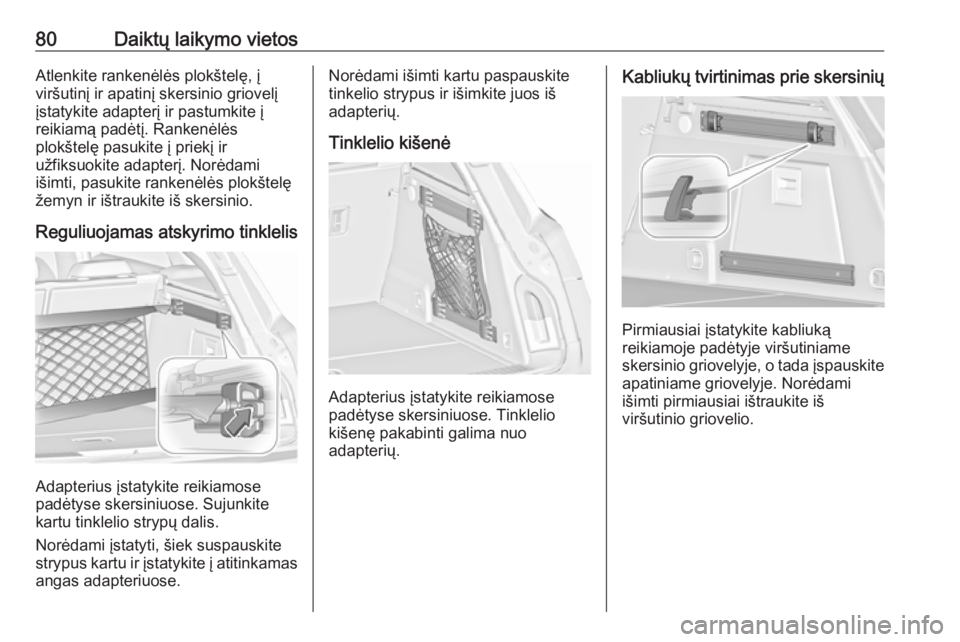

80Daiktų laikymo vietosAtlenkite rankenėlės plokštelę, į
viršutinį ir apatinį skersinio griovelį
įstatykite adapterį ir pastumkite į
reikiamą padėtį. Rankenėlės
plokštelę pasukite į priekį ir
užfiksuokite adapterį. Norėdami
išimti, pasukite rankenėlės plokštelę
žemyn ir ištraukite iš skersinio.
Reguliuojamas atskyrimo tinklelis
Adapterius įstatykite reikiamose
padėtyse skersiniuose. Sujunkite
kartu tinklelio strypų dalis.
Norėdami įstatyti, šiek suspauskite
strypus kartu ir įstatykite į atitinkamas angas adapteriuose.
Norėdami išimti kartu paspauskite
tinkelio strypus ir išimkite juos iš
adapterių.
Tinklelio kišenė
Adapterius įstatykite reikiamose
padėtyse skersiniuose. Tinklelio
kišenę pakabinti galima nuo
adapterių.
Kabliukų tvirtinimas prie skersinių
Pirmiausiai įstatykite kabliuką
reikiamoje padėtyje viršutiniame
skersinio griovelyje, o tada įspauskite
apatiniame griovelyje. Norėdami
išimti pirmiausiai ištraukite iš
viršutinio griovelio.
Page 83 of 345

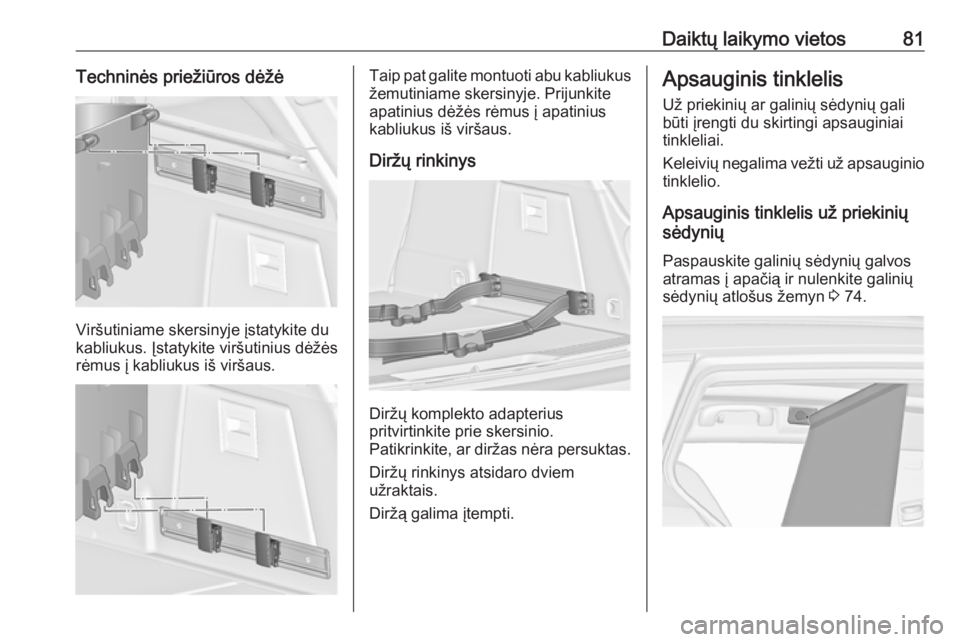

Daiktų laikymo vietos81Techninės priežiūros dėžė
Viršutiniame skersinyje įstatykite du
kabliukus. Įstatykite viršutinius dėžės
rėmus į kabliukus iš viršaus.
Taip pat galite montuoti abu kabliukus
žemutiniame skersinyje. Prijunkite
apatinius dėžės rėmus į apatinius
kabliukus iš viršaus.
Diržų rinkinys
Diržų komplekto adapterius
pritvirtinkite prie skersinio.
Patikrinkite, ar diržas nėra persuktas.
Diržų rinkinys atsidaro dviem
užraktais.
Diržą galima įtempti.
Apsauginis tinklelis
Už priekinių ar galinių sėdynių gali
būti įrengti du skirtingi apsauginiai
tinkleliai.
Keleivių negalima vežti už apsauginio
tinklelio.
Apsauginis tinklelis už priekinių sėdynių
Paspauskite galinių sėdynių galvos
atramas į apačią ir nulenkite galinių
sėdynių atlošus žemyn 3 74.
Page 84 of 345

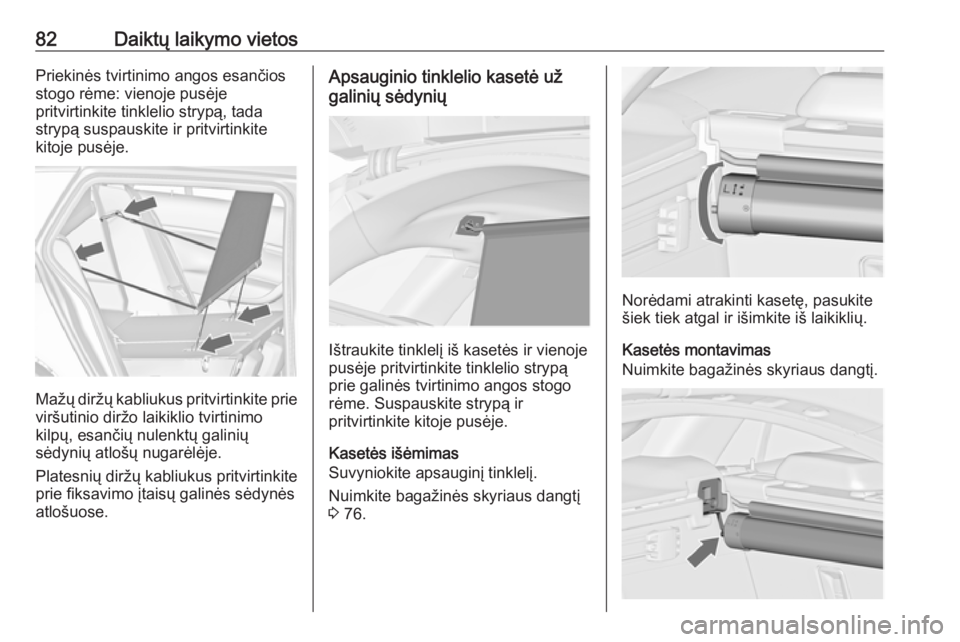

82Daiktų laikymo vietosPriekinės tvirtinimo angos esančios
stogo rėme: vienoje pusėje
pritvirtinkite tinklelio strypą, tada
strypą suspauskite ir pritvirtinkite
kitoje pusėje.
Mažų diržų kabliukus pritvirtinkite prie
viršutinio diržo laikiklio tvirtinimo
kilpų, esančių nulenktų galinių
sėdynių atlošų nugarėlėje.
Platesnių diržų kabliukus pritvirtinkite prie fiksavimo įtaisų galinės sėdynės
atlošuose.
Apsauginio tinklelio kasetė už
galinių sėdynių
Ištraukite tinklelį iš kasetės ir vienoje
pusėje pritvirtinkite tinklelio strypą
prie galinės tvirtinimo angos stogo
rėme. Suspauskite strypą ir
pritvirtinkite kitoje pusėje.
Kasetės išėmimas
Suvyniokite apsauginį tinklelį.
Nuimkite bagažinės skyriaus dangtį
3 76.
Norėdami atrakinti kasetę, pasukite
šiek tiek atgal ir išimkite iš laikiklių.
Kasetės montavimas
Nuimkite bagažinės skyriaus dangtį.
Page 85 of 345

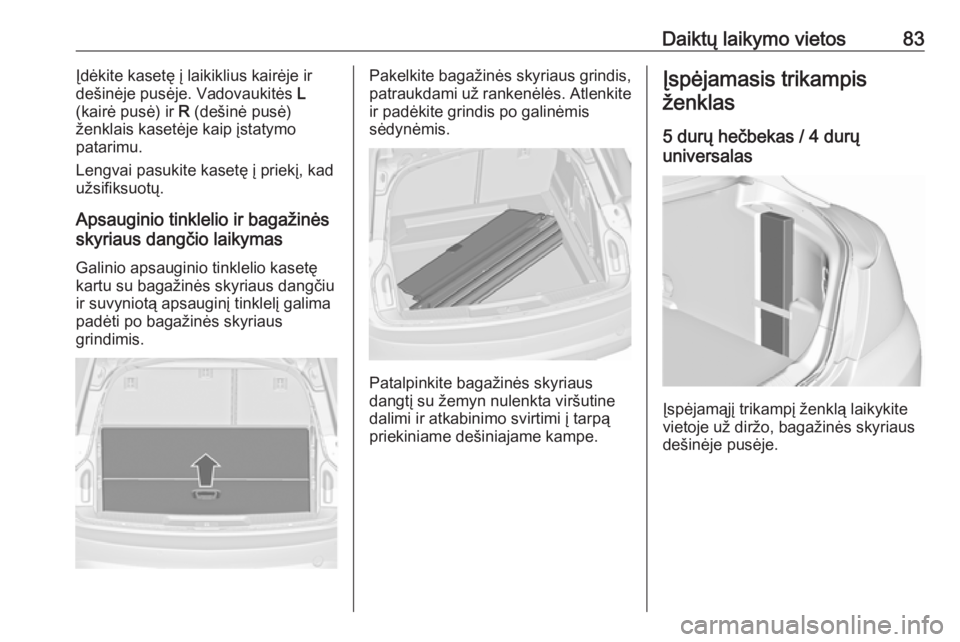

Daiktų laikymo vietos83Įdėkite kasetę į laikiklius kairėje ir
dešinėje pusėje. Vadovaukitės L
(kairė pusė) ir R (dešinė pusė)
ženklais kasetėje kaip įstatymo
patarimu.
Lengvai pasukite kasetę į priekį, kad
užsifiksuotų.
Apsauginio tinklelio ir bagažinės
skyriaus dangčio laikymas
Galinio apsauginio tinklelio kasetę
kartu su bagažinės skyriaus dangčiu
ir suvyniotą apsauginį tinklelį galima
padėti po bagažinės skyriaus
grindimis.Pakelkite bagažinės skyriaus grindis,
patraukdami už rankenėlės. Atlenkite
ir padėkite grindis po galinėmis
sėdynėmis.
Patalpinkite bagažinės skyriaus
dangtį su žemyn nulenkta viršutine
dalimi ir atkabinimo svirtimi į tarpą
priekiniame dešiniajame kampe.
Įspėjamasis trikampis
ženklas
5 durų hečbekas / 4 durų
universalas
Įspėjamąjį trikampį ženklą laikykite
vietoje už diržo, bagažinės skyriaus
dešinėje pusėje.
Page 86 of 345

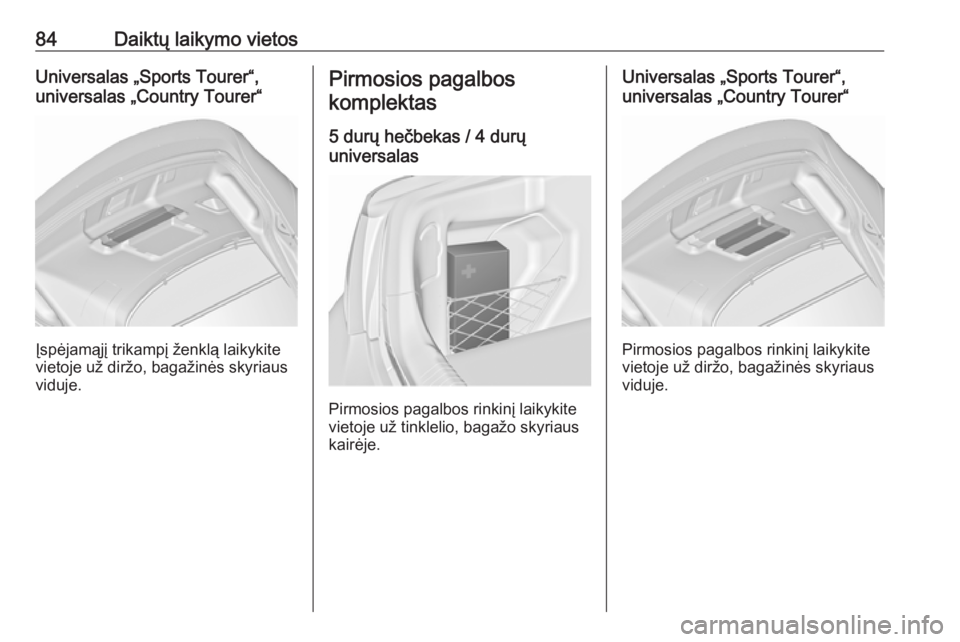

84Daiktų laikymo vietosUniversalas „Sports Tourer“,
universalas „Country Tourer“
Įspėjamąjį trikampį ženklą laikykite
vietoje už diržo, bagažinės skyriaus
viduje.
Pirmosios pagalbos
komplektas
5 durų hečbekas / 4 durų
universalas
Pirmosios pagalbos rinkinį laikykite
vietoje už tinklelio, bagažo skyriaus
kairėje.
Universalas „Sports Tourer“,
universalas „Country Tourer“
Pirmosios pagalbos rinkinį laikykite
vietoje už diržo, bagažinės skyriaus
viduje.
Page 87 of 345
Daiktų laikymo vietos85Stogo bagažinės
sistema
Stogo bagažinė Saugos sumetimais ir norint
apsaugoti stogą, rekomenduojama
naudoti patvirtintą automobilio stogo
bagažinės sistemą.
Laikykitės gamintojo pateikiamų
montavimo instrukcijų, kai
nenaudojate, stogo bagažinę
nuimkite.
Stogo bagažinės tvirtinimas
5 durų hečbekas / 4 durų universalasAtidarykite visas duris.
Tvirtinimo taškai įrengti kiekvienų
durelių rėme automobilio kėbule.
Nuimkite dangtelį nuo kiekvieno
tvirtinimo taško ir pritvirtinkite stogo bagažinę pridedamais varžtais.
Universalas „Sports Tourer“ /
universalas „Country Tourer“ su
stogo laikikliais
Norėdami pritvirtinti stogo bagažinę,
tvirtinimo varžtus įstatykite
paveikslėlyje nurodytose angose.
Informacija apie
krovinių krovimą
● Sunkūs daiktai bagažinės skyriuje turi būti dedami prie
sėdynių atlošų. Patikrinkite, ar
tinkamai užfiksuoti sėdynių
atlošai, t. y. nesimato raudonos
spalvos žymų šone prie atleidimo svirties. Jei daiktai bus kraunami
į krūvą, sunkesnius daiktus reikia
dėti apačioje.
● Daiktus pritvirtinkite diržais prie ąselių grindyse 3 79.
● Daiktus bagažinėje pritvirtinkite, kad jie neslidinėtų.
Page 88 of 345
86Daiktų laikymo vietos● Transportuojant daiktusbagažinės skyriuje, galinių
sėdynių atlošai neturi būti
palenkti į priekį.
● Neleiskite kroviniui kyšoti virš viršutinio atlošų kampo.
● Jokių daiktų nedėkite ant bagažinės skyriaus dangčio ar
prietaisų skydelio, neuždenkite jutiklio prietaisų skydelio viršuje.
● Krovinys neturi trukdyti valdyti pedalus, stovėjimo stabdį ir
pavarų svirtį ar trukdyti vairuotojo
judėjimo laisvę. Draudžiama
salone padėti nepritvirtintus
daiktus.
● Draudžiama važiuoti su atidaryta
bagažine.9 Perspėjimas
Visada įsitikinkite, kad krovinys
automobilyje yra saugiai laikomas. Kitu atveju daiktai gali patekti į
automobilio vidų ir sužeisti jus
arba sugadinti automobilį ar patį
krovinį.
● Naudingoji apkrova yra skirtumas tarp leistino
automobilio svorio (žr.
identifikacijos lentelę 3 293) ir
EC paruošto kelionei automobilio svorio.
Norėdami apskaičiuoti
naudingąją apkrovą, šio vadovo
pradžioje esančioje svorių
lentelėje įveskite savo
automobilio duomenis.
Kelionei paruošto automobilio svoris apima vairuotojo svorį
(68 kg), bagažą (7 kg) ir visus skysčius (degalų bakas
užpildytas 90%).
Papildoma įranga ir priedai
padidina kelionei paruošto
automobilio svorį.
● Važiuojant su kroviniu ant stogo, padidėja automobilio jautrumas
kryžminiams vėjams ir turi
neigiamą poveikį automobilio
valdymui dėl aukštesnio svorio centro. Krovinį paskirstykite
tolygiai ir saugiai pritvirtinkite jį laikančiais diržais. Padangas
pripūskite ir sureguliuokite
automobilio greitį pagalapkrovimo sąlygas. Reguliariai
patikrinkite ir pakartotinai
užfiksuokite diržus.
Nevažiuokite greičiau kaip
120 km/h.
Leistina stogo apkrova yra
100 kg. Stogo apkrova yra
bendras stogo bagažinės ir
krovinio svoris.
Page 89 of 345

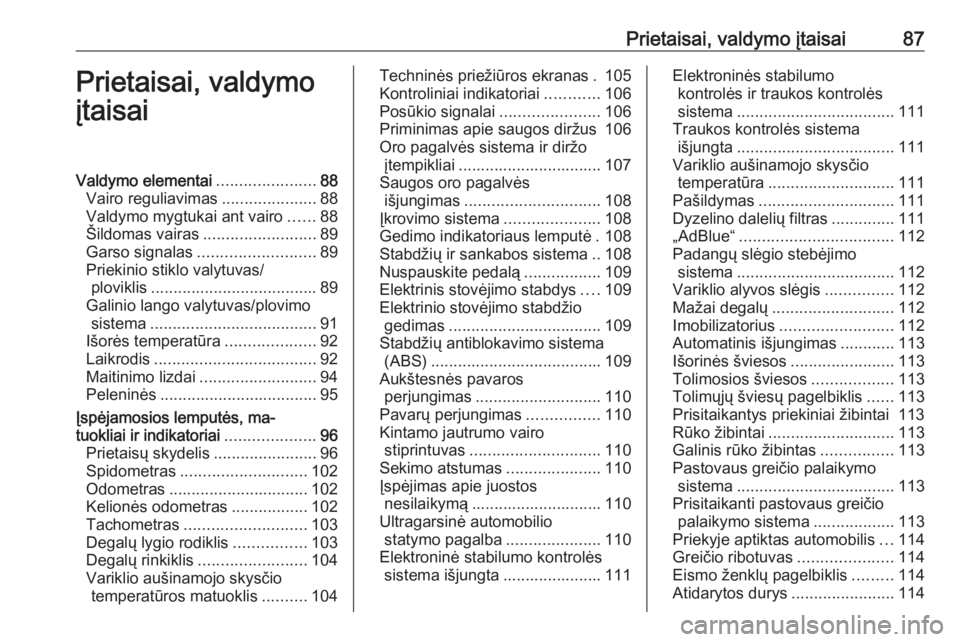

Prietaisai, valdymo įtaisai87Prietaisai, valdymo
įtaisaiValdymo elementai ......................88
Vairo reguliavimas .....................88
Valdymo mygtukai ant vairo ......88
Šildomas vairas ......................... 89
Garso signalas .......................... 89
Priekinio stiklo valytuvas/ ploviklis ..................................... 89
Galinio lango valytuvas/plovimo sistema ..................................... 91
Išorės temperatūra ....................92
Laikrodis .................................... 92
Maitinimo lizdai .......................... 94
Peleninės ................................... 95
Įspėjamosios lemputės, ma‐
tuokliai ir indikatoriai ....................96
Prietaisų skydelis .......................96
Spidometras ............................ 102
Odometras ............................... 102
Kelionės odometras .................102
Tachometras ........................... 103
Degalų lygio rodiklis ................103
Degalų rinkiklis ........................ 104
Variklio aušinamojo skysčio temperatūros matuoklis ..........104Techninės priežiūros ekranas . 105
Kontroliniai indikatoriai ............106
Posūkio signalai ......................106
Priminimas apie saugos diržus 106
Oro pagalvės sistema ir diržo įtempikliai ................................ 107
Saugos oro pagalvės išjungimas .............................. 108
Įkrovimo sistema .....................108
Gedimo indikatoriaus lemputė . 108
Stabdžių ir sankabos sistema ..108
Nuspauskite pedalą .................109
Elektrinis stovėjimo stabdys ....109
Elektrinio stovėjimo stabdžio gedimas .................................. 109
Stabdžių antiblokavimo sistema (ABS) ...................................... 109
Aukštesnės pavaros perjungimas ............................ 110
Pavarų perjungimas ................110
Kintamo jautrumo vairo stiprintuvas ............................. 110
Sekimo atstumas .....................110
Įspėjimas apie juostos nesilaikymą ............................. 110
Ultragarsinė automobilio statymo pagalba .....................110
Elektroninė stabilumo kontrolės sistema išjungta ...................... 111Elektroninės stabilumokontrolės ir traukos kontrolės
sistema ................................... 111
Traukos kontrolės sistema išjungta ................................... 111
Variklio aušinamojo skysčio temperatūra ............................ 111
Pašildymas .............................. 111
Dyzelino dalelių filtras ..............111
„AdBlue“ .................................. 112
Padangų slėgio stebėjimo sistema ................................... 112
Variklio alyvos slėgis ...............112
Mažai degalų ........................... 112
Imobilizatorius ......................... 112
Automatinis išjungimas ............113
Išorinės šviesos .......................113
Tolimosios šviesos ..................113
Tolimųjų šviesų pagelbiklis ......113
Prisitaikantys priekiniai žibintai 113
Rūko žibintai ............................ 113
Galinis rūko žibintas ................113
Pastovaus greičio palaikymo sistema ................................... 113
Prisitaikanti pastovaus greičio palaikymo sistema ..................113
Priekyje aptiktas automobilis ...114
Greičio ribotuvas .....................114
Eismo ženklų pagelbiklis .........114
Atidarytos durys .......................114

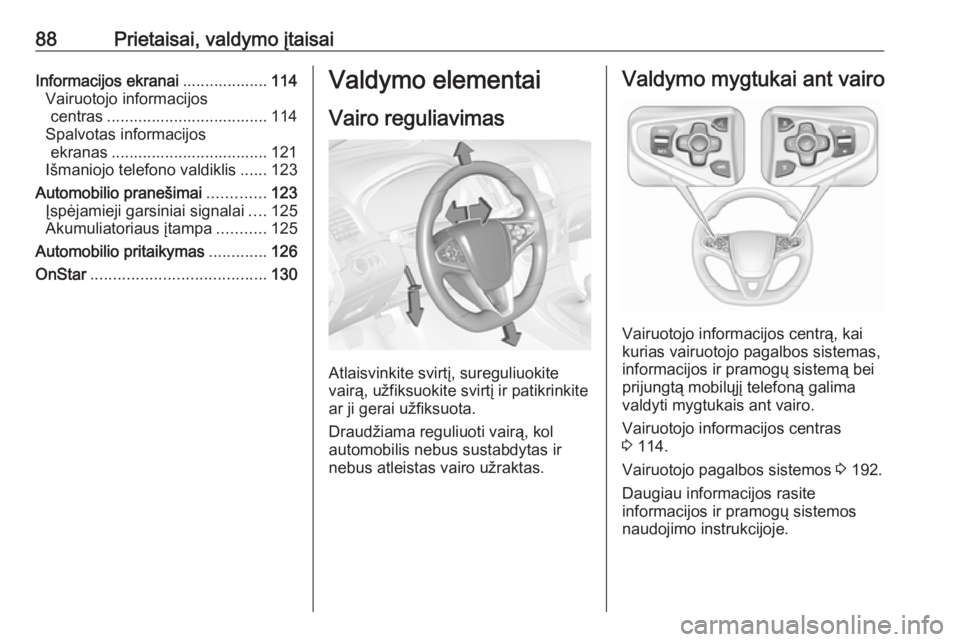

Page 90 of 345
88Prietaisai, valdymo įtaisaiInformacijos ekranai...................114
Vairuotojo informacijos centras .................................... 114
Spalvotas informacijos ekranas ................................... 121
Išmaniojo telefono valdiklis ......123
Automobilio pranešimai .............123
Įspėjamieji garsiniai signalai ....125
Akumuliatoriaus įtampa ...........125
Automobilio pritaikymas .............126
OnStar ....................................... 130Valdymo elementai
Vairo reguliavimas
Atlaisvinkite svirtį, sureguliuokite
vairą, užfiksuokite svirtį ir patikrinkite
ar ji gerai užfiksuota.
Draudžiama reguliuoti vairą, kol
automobilis nebus sustabdytas ir
nebus atleistas vairo užraktas.
Valdymo mygtukai ant vairo
Vairuotojo informacijos centrą, kai
kurias vairuotojo pagalbos sistemas,
informacijos ir pramogų sistemą bei
prijungtą mobilųjį telefoną galima
valdyti mygtukais ant vairo.
Vairuotojo informacijos centras
3 114.
Vairuotojo pagalbos sistemos 3 192.
Daugiau informacijos rasite
informacijos ir pramogų sistemos
naudojimo instrukcijoje.
