Pleie av bilen249Nr.Strømkrets28-29Tilhengermodul/transportsikring

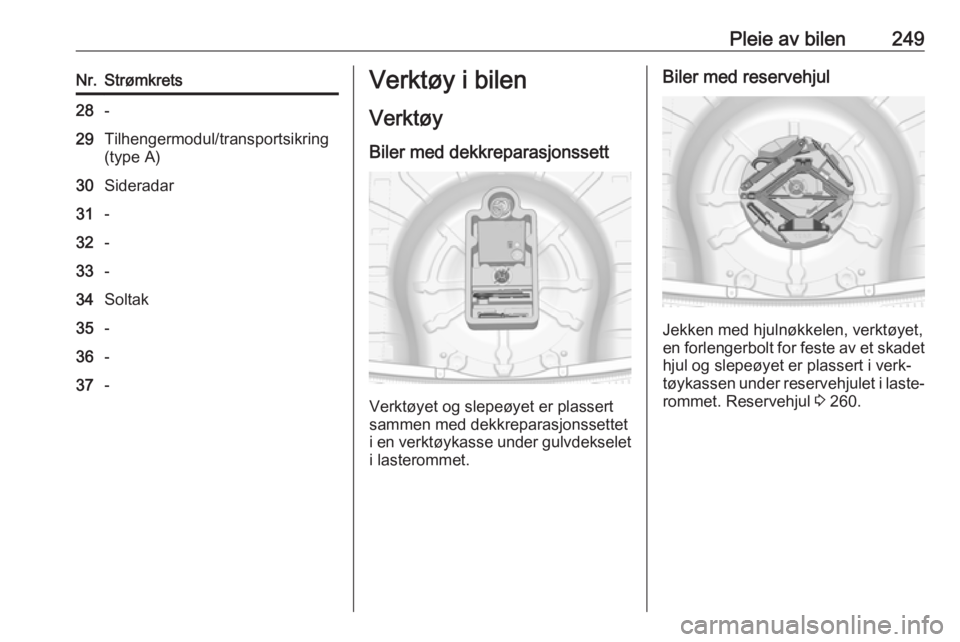

(type A)30Sideradar31-32-33-34Soltak35-36-37-Verktøy i bilen
Verktøy
Biler med dekkreparasjonssett
Verktøyet og slepeøyet er plassert
sammen med dekkreparasjonssettet
i en verktøykasse under gulvdekselet i lasterommet.
Biler med reservehjul
Jekken med hjulnøkkelen, verktøyet,
en forlengerbolt for feste av et skadet hjul og slepeøyet er plassert i verk‐
tøykassen under reservehjulet i laste‐ rommet. Reservehjul 3 260.

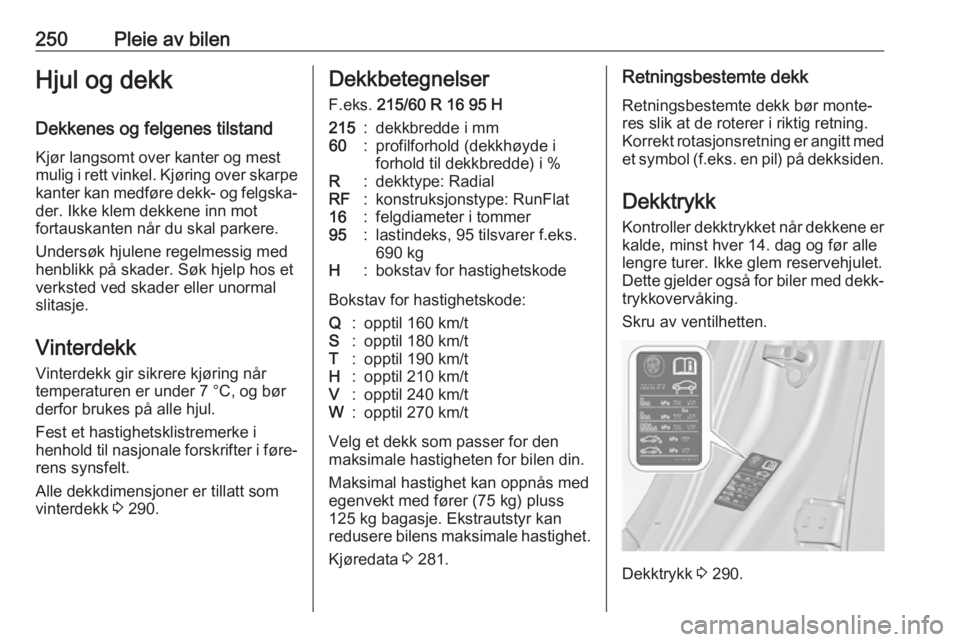

250Pleie av bilenHjul og dekkDekkenes og felgenes tilstand
Kjør langsomt over kanter og mest
mulig i rett vinkel. Kjøring over skarpe kanter kan medføre dekk- og felgska‐
der. Ikke klem dekkene inn mot
fortauskanten når du skal parkere.
Undersøk hjulene regelmessig med
henblikk på skader. Søk hjelp hos et
verksted ved skader eller unormal
slitasje.
Vinterdekk Vinterdekk gir sikrere kjøring når
temperaturen er under 7 °C, og bør derfor brukes på alle hjul.
Fest et hastighetsklistremerke i
henhold til nasjonale forskrifter i føre‐ rens synsfelt.
Alle dekkdimensjoner er tillatt som
vinterdekk 3 290.Dekkbetegnelser
F.eks. 215/60 R 16 95 H215:dekkbredde i mm60:profilforhold (dekkhøyde i
forhold til dekkbredde) i %R:dekktype: RadialRF:konstruksjonstype: RunFlat16:felgdiameter i tommer95:lastindeks, 95 tilsvarer f.eks.
690 kgH:bokstav for hastighetskode
Bokstav for hastighetskode:
Q:opptil 160 km/tS:opptil 180 km/tT:opptil 190 km/tH:opptil 210 km/tV:opptil 240 km/tW:opptil 270 km/t
Velg et dekk som passer for den
maksimale hastigheten for bilen din.
Maksimal hastighet kan oppnås med
egenvekt med fører (75 kg) pluss
125 kg bagasje. Ekstrautstyr kan
redusere bilens maksimale hastighet.
Kjøredata 3 281.
Retningsbestemte dekk
Retningsbestemte dekk bør monte‐
res slik at de roterer i riktig retning.
Korrekt rotasjonsretning er angitt med
et symbol ( f.eks. en pil) på dekksiden.
Dekktrykk
Kontroller dekktrykket når dekkene er kalde, minst hver 14. dag og før alle
lengre turer. Ikke glem reservehjulet.
Dette gjelder også for biler med dekk‐ trykkovervåking.
Skru av ventilhetten.
Dekktrykk 3 290.

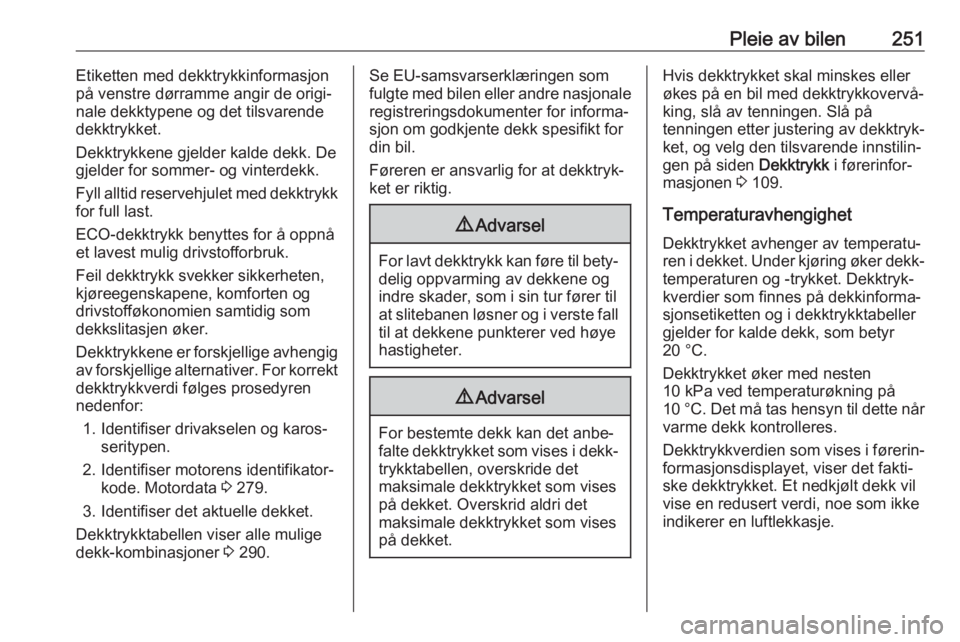

Pleie av bilen251Etiketten med dekktrykkinformasjon
på venstre dørramme angir de origi‐
nale dekktypene og det tilsvarende
dekktrykket.
Dekktrykkene gjelder kalde dekk. De
gjelder for sommer- og vinterdekk.
Fyll alltid reservehjulet med dekktrykk
for full last.
ECO-dekktrykk benyttes for å oppnå
et lavest mulig drivstofforbruk.
Feil dekktrykk svekker sikkerheten,
kjøreegenskapene, komforten og
drivstofføkonomien samtidig som
dekkslitasjen øker.
Dekktrykkene er forskjellige avhengig av forskjellige alternativer. For korrekt
dekktrykkverdi følges prosedyren
nedenfor:
1. Identifiser drivakselen og karos‐ seritypen.
2. Identifiser motorens identifikator‐ kode. Motordata 3 279.
3. Identifiser det aktuelle dekket.
Dekktrykktabellen viser alle mulige dekk-kombinasjoner 3 290.Se EU-samsvarserklæringen som
fulgte med bilen eller andre nasjonale
registreringsdokumenter for informa‐
sjon om godkjente dekk spesifikt for
din bil.
Føreren er ansvarlig for at dekktryk‐
ket er riktig.9 Advarsel
For lavt dekktrykk kan føre til bety‐
delig oppvarming av dekkene og
indre skader, som i sin tur fører til
at slitebanen løsner og i verste fall
til at dekkene punkterer ved høye
hastigheter.
9 Advarsel
For bestemte dekk kan det anbe‐
falte dekktrykket som vises i dekk‐ trykktabellen, overskride det
maksimale dekktrykket som vises
på dekket. Overskrid aldri det
maksimale dekktrykket som vises
på dekket.
Hvis dekktrykket skal minskes eller
økes på en bil med dekktrykkovervå‐
king, slå av tenningen. Slå på
tenningen etter justering av dekktryk‐ ket, og velg den tilsvarende innstilin‐
gen på siden Dekktrykk i førerinfor‐
masjonen 3 109.
Temperaturavhengighet
Dekktrykket avhenger av temperatu‐
ren i dekket. Under kjøring øker dekk‐
temperaturen og -trykket. Dekktryk‐
kverdier som finnes på dekkinforma‐ sjonsetiketten og i dekktrykktabeller
gjelder for kalde dekk, som betyr
20 °C.
Dekktrykket øker med nesten
10 kPa ved temperaturøkning på
10 °C. Det må tas hensyn til dette når varme dekk kontrolleres.
Dekktrykkverdien som vises i førerin‐
formasjonsdisplayet, viser det fakti‐
ske dekktrykket. Et nedkjølt dekk vil
vise en redusert verdi, noe som ikke
indikerer en luftlekkasje.

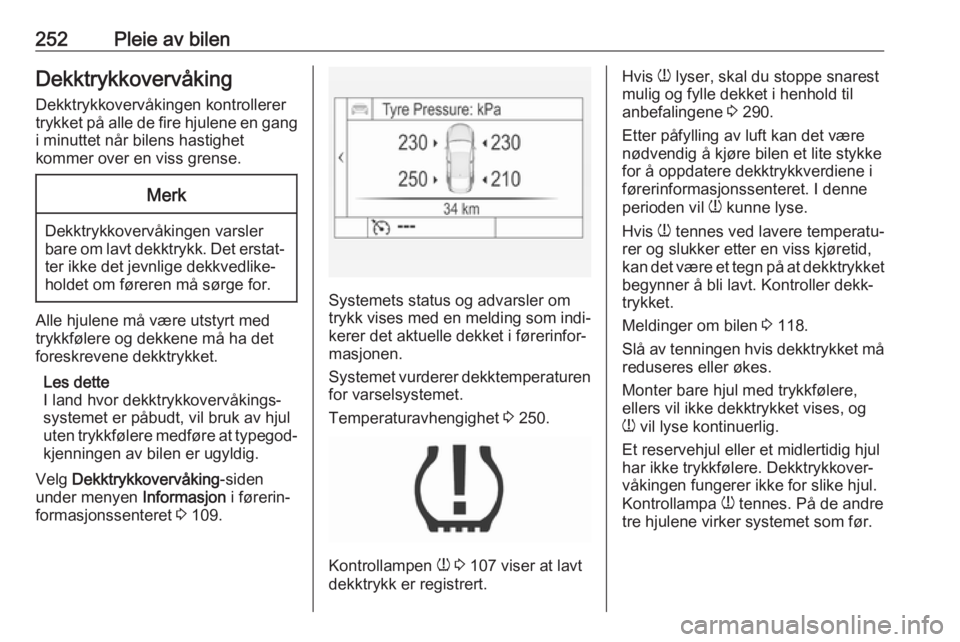

252Pleie av bilenDekktrykkovervåking
Dekktrykkovervåkingen kontrollerer
trykket på alle de fire hjulene en gang
i minuttet når bilens hastighet
kommer over en viss grense.Merk
Dekktrykkovervåkingen varsler
bare om lavt dekktrykk. Det erstat‐
ter ikke det jevnlige dekkvedlike‐
holdet om føreren må sørge for.
Alle hjulene må være utstyrt med
trykkfølere og dekkene må ha det
foreskrevene dekktrykket.
Les dette
I land hvor dekktrykkovervåkings‐ systemet er påbudt, vil bruk av hjul
uten trykkfølere medføre at typegod‐
kjenningen av bilen er ugyldig.
Velg Dekktrykkovervåking -siden
under menyen Informasjon i førerin‐
formasjonssenteret 3 109.
Systemets status og advarsler om
trykk vises med en melding som indi‐ kerer det aktuelle dekket i førerinfor‐
masjonen.
Systemet vurderer dekktemperaturen
for varselsystemet.
Temperaturavhengighet 3 250.
Kontrollampen w 3 107 viser at lavt
dekktrykk er registrert.
Hvis w lyser, skal du stoppe snarest
mulig og fylle dekket i henhold til
anbefalingene 3 290.
Etter påfylling av luft kan det være
nødvendig å kjøre bilen et lite stykke
for å oppdatere dekktrykkverdiene i
førerinformasjonssenteret. I denne
perioden vil w kunne lyse.
Hvis w tennes ved lavere temperatu‐
rer og slukker etter en viss kjøretid,
kan det være et tegn på at dekktrykket
begynner å bli lavt. Kontroller dekk‐
trykket.
Meldinger om bilen 3 118.
Slå av tenningen hvis dekktrykket må reduseres eller økes.
Monter bare hjul med trykkfølere,
ellers vil ikke dekktrykket vises, og
w vil lyse kontinuerlig.
Et reservehjul eller et midlertidig hjul
har ikke trykkfølere. Dekktrykkover‐
våkingen fungerer ikke for slike hjul.
Kontrollampa w tennes. På de andre
tre hjulene virker systemet som før.

Pleie av bilen253Bruk av vanlige reparasjonssett med
flytende tettemidler kan virke negativt
inn på systemets funksjon. Fabrikk‐
godkjente reparasjonssett kan
brukes.
Betjening av elektroniske enheter
eller å være i nærheten av enheter
som bruker lignende bølgefrekven‐
ser, kan forstyrre dekktrykkovervå‐
kingssystemet.
Hver gang dekkene skiftes må
følerne til dekktrykkovervåkingen
demonteres og vedlikeholdes. Ventil‐
kjernen og tetningsringen skal skiftes
ut på følere som festes med skrue, og hele ventilstammen skal skiftes ut på
følere som festes med klemme.
Last i bilen
Juster dekktrykket i forhold til lasttil‐
standen i samsvar med etiketten med dekkinformasjon eller dekktrykktabel‐
len 3 290, og velg passende innstil‐
ling i Dekktrykk -siden i menyen
Innstillinger i førerinformasjonen
3 109 . Denne innstillingen er referan‐

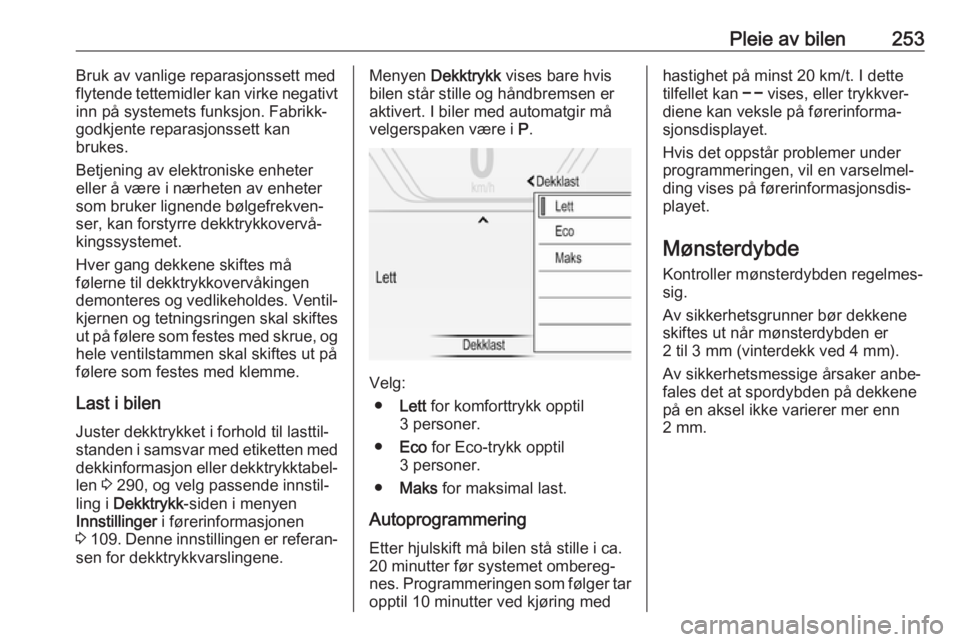

sen for dekktrykkvarslingene.Menyen Dekktrykk vises bare hvis
bilen står stille og håndbremsen er
aktivert. I biler med automatgir må
velgerspaken være i P.
Velg:
● Lett for komforttrykk opptil
3 personer.
● Eco for Eco-trykk opptil
3 personer.
● Maks for maksimal last.
Autoprogrammering
Etter hjulskift må bilen stå stille i ca.
20 minutter før systemet ombereg‐
nes. Programmeringen som følger tar
opptil 10 minutter ved kjøring med
hastighet på minst 20 km/t. I dette
tilfellet kan $ vises, eller trykkver‐
diene kan veksle på førerinforma‐ sjonsdisplayet.
Hvis det oppstår problemer under
programmeringen, vil en varselmel‐
ding vises på førerinformasjonsdis‐
playet.
Mønsterdybde
Kontroller mønsterdybden regelmes‐
sig.
Av sikkerhetsgrunner bør dekkene
skiftes ut når mønsterdybden er
2 til 3 mm (vinterdekk ved 4 mm).
Av sikkerhetsmessige årsaker anbe‐
fales det at spordybden på dekkene på en aksel ikke varierer mer enn
2 mm.

254Pleie av bilen

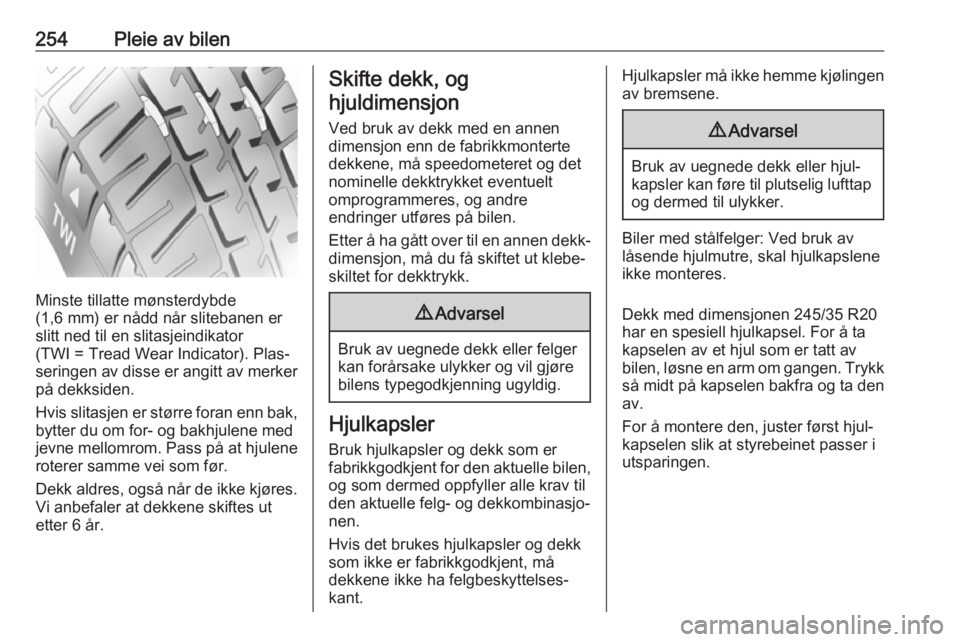

Minste tillatte mønsterdybde
(1,6 mm) er nådd når slitebanen er
slitt ned til en slitasjeindikator
(TWI = Tread Wear Indicator). Plas‐ seringen av disse er angitt av merker på dekksiden.
Hvis slitasjen er større foran enn bak,
bytter du om for- og bakhjulene med
jevne mellomrom. Pass på at hjulene
roterer samme vei som før.
Dekk aldres, også når de ikke kjøres.
Vi anbefaler at dekkene skiftes ut
etter 6 år.
Skifte dekk, og
hjuldimensjon
Ved bruk av dekk med en annen
dimensjon enn de fabrikkmonterte
dekkene, må speedometeret og det
nominelle dekktrykket eventuelt
omprogrammeres, og andre
endringer utføres på bilen.
Etter å ha gått over til en annen dekk‐ dimensjon, må du få skiftet ut klebe‐
skiltet for dekktrykk.9 Advarsel
Bruk av uegnede dekk eller felger
kan forårsake ulykker og vil gjøre
bilens typegodkjenning ugyldig.
Hjulkapsler
Bruk hjulkapsler og dekk som er
fabrikkgodkjent for den aktuelle bilen, og som dermed oppfyller alle krav til
den aktuelle felg- og dekkombinasjo‐
nen.
Hvis det brukes hjulkapsler og dekk
som ikke er fabrikkgodkjent, må
dekkene ikke ha felgbeskyttelses‐
kant.
Hjulkapsler må ikke hemme kjølingen
av bremsene.9 Advarsel
Bruk av uegnede dekk eller hjul‐
kapsler kan føre til plutselig lufttap
og dermed til ulykker.
Biler med stålfelger: Ved bruk av
låsende hjulmutre, skal hjulkapslene
ikke monteres.
Dekk med dimensjonen 245/35 R20
har en spesiell hjulkapsel. For å ta
kapselen av et hjul som er tatt av
bilen, løsne en arm om gangen. Trykk
så midt på kapselen bakfra og ta den av.
For å montere den, juster først hjul‐
kapselen slik at styrebeinet passer i
utsparingen.

Pleie av bilen255Kjettinger
Kjettinger er bare tillatt på forhjulene.
Bruk finleddede kjettinger som ikke
stikker mer enn 10 mm ut fra dekk‐
mønsteret og innsiden av dekket
(inkludert kjettinglåsen).
9 Advarsel
Skader kan føre til at dekket punk‐
terer.
5-dørs kombi, 4-dørs sedan, Sportstourer
Kjettinger er bare tillatt på hjul med dimensjonene 215/60 R16,
225/50 R17 og 235/45 R18.
Country Tourer
Kjettinger er bare tillatt på hjul med
dimensjonen 235/45 R18.
Nødhjul
Det er ikke tillatt å bruke kjetting på
nødhjulet.
Dekkreparasjonssett
Mindre skader på slitebanen kan
repareres med dekkreparasjonsset‐
tet.
Ikke fjern fremmedlegemer fra
dekket.
Skader på dekket som er større enn
4 mm eller befinner seg på siden av
dekket, kan ikke repareres med repa‐ rasjonssettet.9 Advarsel
Kjør ikke fortere enn 80 km/t.
Må ikke brukes i lang tid.
Det kan oppstå endringer i styrin‐
gen og kjøreegenskapene.
Ved dekkskade:
Trekk til håndbremsen og legg inn
1. gir, revers eller P.
Dekkreparasjonssettet er i et rom
under gulvet i bagasjerommet.
1. Ta dekkreparasjonssettet ut av rommet.
2. Ta av kompressoren.

256Pleie av bilen
3. Ta ut den elektriske ledningen ogluftslangen fra oppbevaringsrom‐
met på undersiden av kompres‐
soren.
4. Skru kompressorens luftslange til koblingen på flaska med tetnings‐middel.
5. Fest flaska i holderen på kompressoren.
Sett kompressoren ved siden av
dekket slik at flaska med tetnings‐
middel står.
6. Skru av ventilhetten på det defekte dekket.
7. Skru påfyllingsslangen på dekk‐ ventilen.
8. Bryteren på kompressoren må stilles på J.
9. Sett kompressorstøpselet i strøm‐
uttaket eller sigarettennerkontak‐
ten.
For å unngå utlading av batteriet
anbefaler vi at du lar motoren gå.
10. Slå vippebryteren på kompresso‐ ren på I. Dekket fylles med
tetningsmiddel.
11. Kompressorens trykkmåler viser kort opptil 6 bar mens tetnings‐
middelflasken tømmes (ca.
30 sekunder). Så begynner tryk‐
ket å falle.
12. Alt tetningsmiddel pumpes inn i dekket. Deretter fylles dekket med
luft.

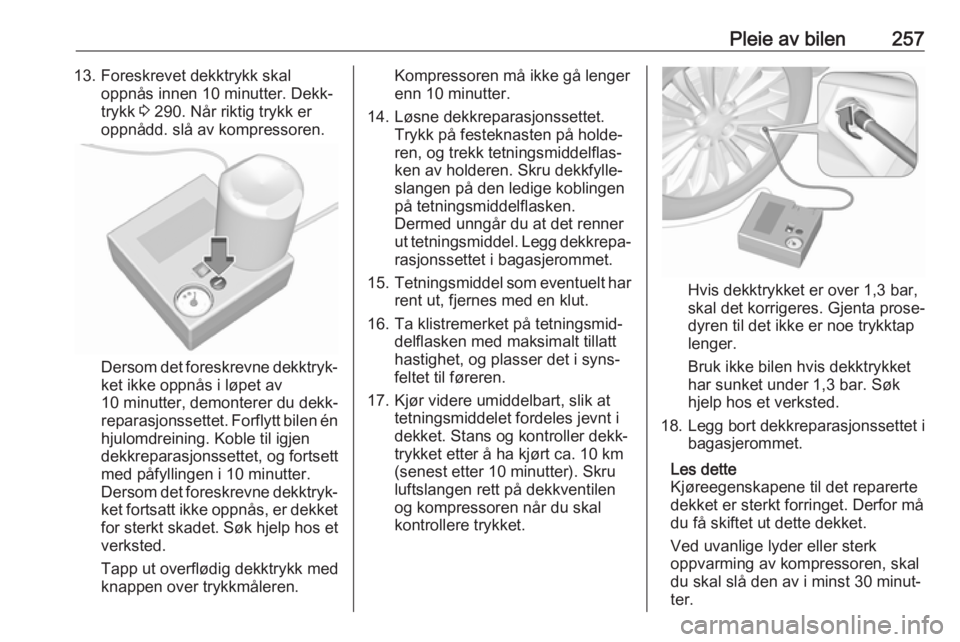

Pleie av bilen25713. Foreskrevet dekktrykk skaloppnås innen 10 minutter. Dekk‐
trykk 3 290. Når riktig trykk er
oppnådd. slå av kompressoren.
Dersom det foreskrevne dekktryk‐ ket ikke oppnås i løpet av
10 minutter, demonterer du dekk‐
reparasjonssettet. Forflytt bilen én
hjulomdreining. Koble til igjen
dekkreparasjonssettet, og fortsett
med påfyllingen i 10 minutter.
Dersom det foreskrevne dekktryk‐ ket fortsatt ikke oppnås, er dekket
for sterkt skadet. Søk hjelp hos et verksted.
Tapp ut overflødig dekktrykk med
knappen over trykkmåleren.
Kompressoren må ikke gå lenger
enn 10 minutter.
14. Løsne dekkreparasjonssettet. Trykk på festeknasten på holde‐
ren, og trekk tetningsmiddelflas‐
ken av holderen. Skru dekkfylle‐ slangen på den ledige koblingen
på tetningsmiddelflasken.
Dermed unngår du at det renner
ut tetningsmiddel. Legg dekkrepa‐ rasjonssettet i bagasjerommet.
15. Tetningsmiddel som eventuelt har
rent ut, fjernes med en klut.
16. Ta klistremerket på tetningsmid‐ delflasken med maksimalt tillatt
hastighet, og plasser det i syns‐
feltet til føreren.
17. Kjør videre umiddelbart, slik at tetningsmiddelet fordeles jevnt i
dekket. Stans og kontroller dekk‐
trykket etter å ha kjørt ca. 10 km
(senest etter 10 minutter). Skru
luftslangen rett på dekkventilen
og kompressoren når du skal
kontrollere trykket.
Hvis dekktrykket er over 1,3 bar,
skal det korrigeres. Gjenta prose‐
dyren til det ikke er noe trykktap
lenger.
Bruk ikke bilen hvis dekktrykket
har sunket under 1,3 bar. Søk
hjelp hos et verksted.
18. Legg bort dekkreparasjonssettet i bagasjerommet.
Les dette
Kjøreegenskapene til det reparerte
dekket er sterkt forringet. Derfor må
du få skiftet ut dette dekket.
Ved uvanlige lyder eller sterk
oppvarming av kompressoren, skal
du skal slå den av i minst 30 minut‐
ter.

258Pleie av bilenDen innbygde sikkerhetsventilen
åpnes ved et trykk på 7 bar.
Legg merke til utløpsdatoen for
settet. Etter den datoen er tetteev‐
nen ikke lenger garantert. Se hold‐
barhetsmerkingen på tetningsmid‐
delflasken.
Skift ut den brukte tetningsmiddel‐
flasken. Kasser flasken i henhold til
gjeldende forskrifter.
Kompressoren og tetningsmiddelet
kan brukes fra ca. -30 °C.
Den medfølgende adapteren kan
også benyttes til andre ting, som
f.eks. baller, luftmadrasser, gummi‐
båter o.l. De sitter på undersiden av
kompressoren. For å demontere
dem, skru på kompressorens luft‐
slange og trekk ut adapteren.
Skifte hjul
Noen biler er utstyrt med et dekkrepa‐ rasjonssett i stedet for reservehjul
3 255.Gjennomfør følgende forberedelser
og følg disse anvisningene:
● Parker bilen på et plant og solid underlag som ikke er glatt.
Forhjulene skal stå i rett-fram-stil‐ ling.
● Trekk til håndbremsen og legg inn 1. gir, revers eller P.
● Ta ut reservehjulet 3 260.
● Skift aldri flere hjul samtidig. ● Bruk jekken bare til å skifte hjul ved punktering, ikke til å skifte
mellom sommer- og vinterhjul.
● Jekken er vedlikeholdsfri.
● Hvis underlaget som bilen står på
er mykt, legger du en plankebit
(maks. 1 cm tykk) under jekken.
● Ta ut tunge gjenstander fra bilen før den jekkes opp.
● Det må ikke oppholde seg perso‐
ner eller dyr i bilen når den er
jekket opp.
● Kryp aldri under en bil som er oppjekket.● Start ikke bilen når den står påjekken.
● Rengjør hjulmutterne og gjen‐ gene med en ren klut før du fester
hjulet.9 Advarsel
Smør ikke hjulbolten, hjulmutteren
eller hjulmutterkapselen.
1. Løsne hettene på hjulmutterne
med en skrutrekker, og ta dem av.
Stålfelger med kapsel: Trekk av
hjulkapselen.
Lettmetallfelger: Løsne hettene
på hjulmutterne med en skrutrek‐
ker, og ta dem av. Legg da en myk
klut mellom skrutrekkeren og lett‐
metallfelgen for å beskytte felgen.
