Kort sagt111Elektriska fönsterhissar .........40
2 Centrallås .............................. 24
3 Ytterbackspeglar ...................37
4 Belysningsströmställare .....127
Strålkastarinställning ..........130
Dimljus fram/bak ................133
Instrumentbelysning ...........135
5 Sidoluftmunstycken .............150
6 Blinkers och filbytessignal,
ljustuta, halv-/helljus,
helljusassistent .................... 133
Fördröjd belysning .............137
Parkeringsljus .....................134
Knappar för förarinforma‐
tionscentral .......................... 109
7 Farthållare .......................... 179
Hastighetsbegränsare .........181
Adaptiv farthållare ...............182
Kollisionsvarning .................190
8 Instrument ............................ 98
Förarinformationscentrum ...1099 Knappar för förarinforma‐
tionscentral .......................... 109
10 Vindrutetorkare och -
spolare, strålkastar‐
spolare, bakrutetorkare
och -spolare ......................... 85
11 Mittre luftmunstycken .........150
12 Sport/Tour-läge ..................177
Dragkraftskontroll ...............175
Elektronisk stabilitets‐
kontroll ............................... 175
Varningsblinkers ................133
Parkeringshjälp/
avancerad parkeringshjälp . 195
Filbytesvarning ...................211
13 Statuslysdiod stöldlarm ........34
14 Colour-Info-Display ............115
15 Handskfack .......................... 69
16 Kontrollampa för
aktivering/deaktivering av
airbag ................................. 103
Kontrollampa för fram‐
sätespassagerarens
säkerhetsbälte ...................10217Reglage för manövrering
av Colour-Info-Display ........115
18 CD-fack
19 Klimatiseringsautomatik ......139
20 Elektrisk parkeringsbroms ... 173
21 Manuell växellåda ..............171
Automatisk växellåda .........166
22 Förvaring ............................... 69
23 Eko-knapp för stopp/start-
system ................................. 158
Bränslevalsknapp .................99
24 Tändningslås/startknapp .....154
25 Signalhorn ............................ 85
26 Rattinställning ......................84
27 Upplåsningshandtag för
motorhuv ............................ 226
28 Förvaringsutrymme ...............70
Säkringshållare ..................247

Belysning131En del av kurvbelysningens funk‐
tioner kan deaktiveras eller aktiveras på bilens meny för personliga inställ‐
ningar. Välj lämplig inställning i
Inställn. , I Fordon i Info-Display.
Personliga inställningar 3 119.
Med belysningsströmställaren i läget AUTO kan alla belysningsfunktioner
användas.
Följande funktioner är tillgängliga även när belysningsströmställaren
står i läge 9:
● dynamisk kurvbelysning
● kurvbelysning
● backfunktion
● dynamisk automatisk strålkastar‐
nivåinställning.
Playstreet-belysning Aktiveras automatiskt vid låg hastig‐
het upp till cirka 30 km/h. Ljuskäglan
vrids mot vägkanten med en vinkel på 8°.Stadsbelysning
Aktiveras automatiskt vid en hastig‐
het mellan cirka 40 och 55 km/h och
när gatubelysning upptäcks av ljus‐
sensorn. Ljusräckvidden reduceras
genom en utökad ljusspridning.
Landsbelysning
Aktiveras automatiskt vid en hastig‐
het mellan cirka 55 och 115 km/h.
Ljusstrålen och ljusstyrkan skiljer sig
mellan vänster och höger sida.
Motorvägsljus Aktiveras automatiskt vid en hastig‐het över cirka 115 km/h och minimala rattrörelser. Den slås på med fördröj‐
ning eller omedelbart när bilen acce‐ lereras kraftigt. Ljusstrålen är längre
och ljusstarkare.
Belysning vid dåligt väder
Aktiveras automatiskt upp till en
hastighet på cirka 70 km/h när regn‐ sensorn upptäcker kondens eller om
torkarna arbetar kontinuerligt. Räck‐
vidden, spridningen och ljusstyrkan
regleras variabelt beroende på sikten.Dynamisk kurvbelysning
Ljusstrålen svänger beroende på ratt‐
vinkeln och hastigheten vilket förbätt‐ rar belysningen i kurvor.
Kontrollampa f 3 108.
Gathörnsbelysning
Vid skarpa kurvor eller vid avsväng‐
ning aktiverar en viss styrvinkel eller
blinkersen en extra reflektor på
vänster eller höger sida som belyser
vägen i rät vinkel mot färdriktningen.
Den aktiveras i en hastighet på upp till
40 km/h.
Kontrollampa f 3 108.

132BelysningBackfunktionOm strålkastarna är på och backen är ilagd slås båda gathörnslamporna på.
De lyser i 20 sekunder efter det att backen lagts ur eller tills du kör snab‐ bare än 7 km/h framåt.
Helljusassistent Funktionen möjliggör att helljuset
fungerar som huvudbelysning under
nattkörning och när bilens hastighet
är högre än 40 km/h.
Halvljuset aktiveras automatiskt när: ● Kameran i vindrutan registrerar ljusen från en mötande eller
framförvarande bil.
● Bilens hastighet är lägre än 20 km/h.
● Det är dimmigt eller snöar. ● Du kör i stadsområden.
Om inga hinder upptäcks växlar
systemet tillbaka till helljus.Aktivering
Helljusassistenten aktiveras genom
att trycka på indikeringsspaken två
gånger vid en hastighet över
40 km/h.
Den gröna kontrollampan l lyser
kontinuerligt när assistenten är akti‐
verad, den blå lampan 7 lyser när
helljus är på.
Kontrollampa l 3 108.
Deaktivering
Tryck en gång på indikeringsspaken. Den inaktiveras även när dimljuset
fram tänds.
Vid användning av ljustuta då
helljuset är på stängs helljusassis‐
tenten av.
Vid användning av ljustuta då
helljuset är avstängt förblir helljus‐
assistenten aktiverad.
Helljusassistentens senaste inställ‐
ning kvarstår när tändningen slås på
igen.
Dynamisk automatisk
strålkastarnivåinställning
För att förhindra att den mötande trafi‐
ken bländas justeras strålkastarnivå‐
inställningen automatiskt beroende
på lutningsinformation som uppmätts
av fram- och bakaxeln, acceleration
eller inbromsning och bilens hastig‐
het.

202Körning och hantering
När bilen startas tänds symbolerna i
båda ytterbackspeglarna kort för att visa att systemet är igång.
Om bilen är utrustad med filbytesvar‐
ning 3 203 så visas symbolen F i
speglarna.Systemet kan aktiveras eller inaktive‐ ras i personliga inställningar.
Välj lämplig inställning i Inställn., I
Fordon i Colour-Info-Display.
Colour-Info-Display 3 115.
Personliga inställningar 3 119.
Inaktivering indikeras via ett medde‐
lande i förarinformationscentralen.
Detekteringszoner Systemets sensor täcker en zon på
ungefär 3,5 meter på båda sidor om
bilen. Zonen börjar vid ytterback‐
speglarna och sträcker sig ungefär 3
meter bakåt. Zonens höjd är mellan
cirka 0,5 meter och 2 meter över
marken.
Systemet inaktiveras om en släpvagn
kopplas till bilen.
Varningssystemet för döda vinkeln är utformat så att stillastående föremål
såsom skyddsräcken, stolpar, trot‐
toarkanter, väggar och balkar ignore‐
ras. Parkerade fordon eller mötande
fordon detekteras inte.
Störning
Enstaka missade varningar kan före‐
komma under normala förhållanden.
Varningssystemet för döda vinkeln
fungerar inte om bakstötfångarens
hörn är täckta av lera, smuts, snö, is,
slask eller vid kraftigt regn. Rengör‐
ingsanvisningar 3 269.
Om det är något fel i systemet eller
om systemet inte fungerar på grund
av tillfälliga förhållanden visas ett
meddelande i förarinformations‐
centralen. Uppsök en verkstad för att
få hjälp.

204Körning och hanteringVälj lämplig inställning i Inställn., I
Fordon i Colour-Info-Display.
Colour-Info-Display 3 115.
Personliga inställningar 3 119.
Systemet inaktiveras om en släpvagn kopplas till bilen.
Inaktivering indikeras via ett medde‐
lande i förarinformationscentralen.
Observera!
Systemet måste kalibreras efter produktion. För optimal funktion, kör
snarast möjligt ett bra stycke på en
rak vägsträcka med föremål vid
sidan, t.ex. vägräcken eller barriärer.
Störning
Under normala omständigheter eller i
skarpa kurvor kan det förekomma en
del missade varningar. Systemet kan tillfälligt varna för objekt i den blinda
zonen under vissa väderförhållanden (regn, hagel, etc.). Vid körning på våt
vägbana eller i övergångar från torrt
till vått underlag kan systemet tändas,
eftersom vattenstänk kan tolkas som
objekt. Systemet kan även varna på
grund av vägräcken, skyltar, träd,buskar eller andra orörliga föremål.
Detta är normal funktion och service
av systemet behövs inte.
Filbytesvarningen fungerar kanske
inte om bakre stötfångarens hörn är
täckta av lera, smuts, snö, is eller
slask. Rengöringsanvisningar 3 269.
Om det är något fel i systemet eller om systemet inte fungerar på grund
av tillfälliga förhållanden visas ett
meddelande i förarinformations‐
centralen. Uppsök en verkstad för att
få hjälp.
Backkamera Backkameran hjälper föraren vidbackning genom att visa en bild av
området bakom bilen.
Bilden från kameran visas i Colour-
Info-Display.9 Varning
Backkameran ersätter inte
förarens uppsikt. Observera att
föremål utanför synfältet för kame‐ ran och den avancerade parker‐
ingshjälpens sensorer, t.ex.
nedanför stötfångaren eller under fordonet, inte visas.
Backa inte bilen genom att enbart
titta på Info-displayen och kontrol‐
lera alltid området bakom och runt fordonet innan du backar.
Aktivering
Backkameran aktiveras automatiskt
när backen läggs i.
Funktionalitet
Kameran är monterad i mellan regi‐
streringsskyltsbelysningen och har
en bildvinkel på 130°.

Bilvård237
2.Tryck in glödlampan något i lamp‐
hållaren, vrid den åt vänster och
ta ut den.
3. Sätt in en ny glödlampa i lamphål‐
laren genom att vrida medurs.
4. Sätt in lamphållaren i reflektorn och vrid medurs för att haka i.
Xenonstrålkastare9 Fara
Kurvbelysningssystemet har
Xenonstrålkastare.
Xenonstrålkastare arbetar med
mycket hög elektrisk spänning.
Undvik beröring. Låt en verkstad
utföra lampbyte.
Lamporna för främre blinkers och
gathörnsbelysning kan bytas.
Sidobelysning och varselljus består
av lysdioder (LED) och kan inte bytas.
Gathörnsbelysning
1. Vrid kåpan motsols och ta bort den.
2. Vrid lamphållaren motsols så attden frigörs. Ta ut lamphållaren ur
reflektorn.

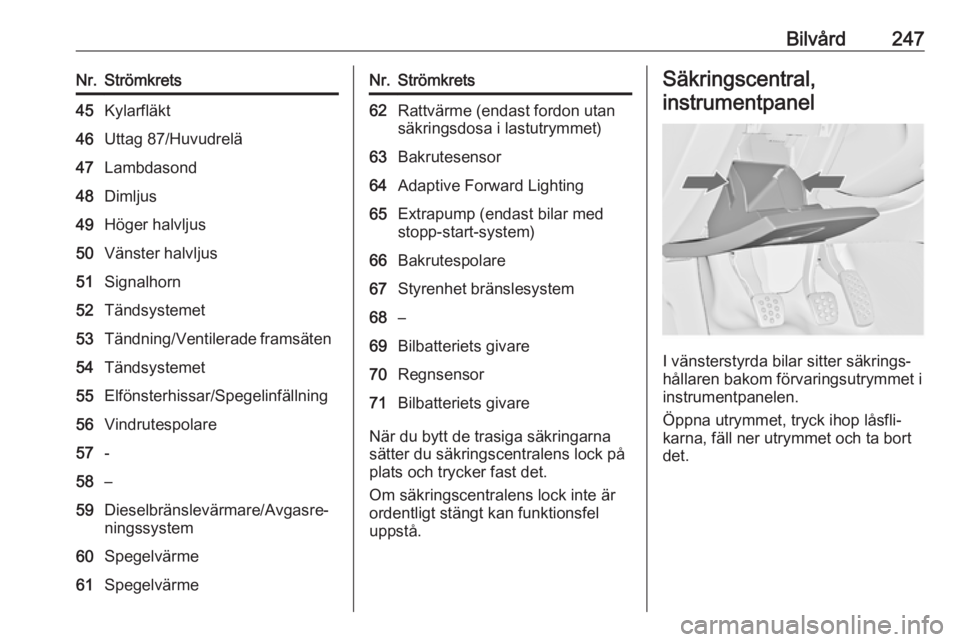

Bilvård247Nr.Strömkrets45Kylarfläkt46Uttag 87/Huvudrelä47Lambdasond48Dimljus49Höger halvljus50Vänster halvljus51Signalhorn52Tändsystemet53Tändning/Ventilerade framsäten54Tändsystemet55Elfönsterhissar/Spegelinfällning56Vindrutespolare57-58–59Dieselbränslevärmare/Avgasre‐
ningssystem60Spegelvärme61SpegelvärmeNr.Strömkrets62Rattvärme (endast fordon utan
säkringsdosa i lastutrymmet)63Bakrutesensor64Adaptive Forward Lighting65Extrapump (endast bilar med
stopp-start-system)66Bakrutespolare67Styrenhet bränslesystem68–69Bilbatteriets givare70Regnsensor71Bilbatteriets givare
När du bytt de trasiga säkringarna
sätter du säkringscentralens lock på
plats och trycker fast det.
Om säkringscentralens lock inte är ordentligt stängt kan funktionsfel
uppstå.
Säkringscentral,
instrumentpanel
I vänsterstyrda bilar sitter säkrings‐
hållaren bakom förvaringsutrymmet i
instrumentpanelen.
Öppna utrymmet, tryck ihop låsfli‐
karna, fäll ner utrymmet och ta bort
det.

270Bilvårdbakrutetorkarna. Skruva av antennenoch utvändiga tillbehör som
taklasthållare osv.
Vid handtvätt måste hjulhusens
insida spolas av ordentligt.
Vaxa bilens lackerade delar regel‐
bundet.
Öppna dörrar och motorhuv och
rengör kanter och falsar.
Undvik skador vid rengöring av
blanka metallister genom att använda
en rengöringslösning som är godkänd för aluminium.Se upp
Använd alltid rengöringsmedelmed ett pH-värde mellan
fyra och nio.
Använd inte rengöringsmedel på
varma ytor.
Rengör inte motorrummet med ett
ångstrålaggregat eller en högtrycks‐
tvätt.
Spola av bilen väl och torka med sämskskinn. Skölj sämskskinnet ofta. Använd olika sämskskinn för lacke‐
rade ytor och glasytor. Om vax
kommer på rutorna försämras sikten.
Låt en verkstad smörja alla dörrarnas gångjärn.
Ta inte bort tjärfläckar med hårda
föremål. Använd tjärborttagnings‐
spray på lackerade ytor.
Ytterbelysning
Strålkastar- och lampglasen är till‐ verkade av plast. Använd inga
slipande, frätande eller aggressiva medel, isskrapor eller torra trasor.
Polering och vaxning
Vaxa bilen regelbundet (senast när
vatten inte längre bildar pärlor). Om
detta inte görs kommer lacken att
torka ut.
Polering är endast nödvändig om
fasta ämnen har fastnat på lacken,
eller om lacken har blivit matt och
glanslös.Bilpolish med silikon bildar en
avvisande skyddsfilm, som gör
vaxning onödig.
Karossdelar av plast får inte behand‐
las med vax eller poleringsmedel.
Fönsterrutor och torkarblad
Använd mjuka, luddfria trasor eller ett sämskskinn och glasrengörings‐
medel eller insektsborttagare för
rengöring.
När du rengör av bakrutan inifrån bör
du alltid torka parallellt med värme‐
elementet för att förhindra skador.
För mekanisk borttagning av isbe‐
läggning används en isskrapa utan
vassa hörn. Tryck isskrapan hårt mot
glaset så att inte smuts kan komma
mellan isskrapan och glaset och repa detta.
Rengör torkarblad som gör ränder
med en mjuk trasa och fönsterputs.
Ta bort smutsrester från smetande
torkarblad med en mjuk trasa och
fönstertvätt. Se dessutom till att ta
bort rester som vax, insektsrester och
liknande från fönstret.
