Conducerea şi utilizarea autovehiculului219În cazul existenţei în vecinătate a
unor autovehicule mai înalte (de exemplu, autovehicule de teren,mini-furgonete, furgonete), se
aplică anumite condiţii speciale.
Identificarea obiectelor şi
indicarea distanţei corecte în
partea superioară a
autovehiculului nu poate fi
garantată.
Obiectele cu secţiune
transversală de reflexie foarte
mică, cum ar fi materialele subţiri
sau moi, s-ar putea să nu fie
detectate de sistem.
Sistemele de asistenţă la parcare
nu detectează obiecte din afara
domeniului de detecţie.
Notă
Sistemul de asistenţă la parcare
poate fi activat şi dezactivat prin
schimbarea setărilor din afişajul cu informaţii.
Personalizarea autovehiculului
3 128.
Notă
Sistemul de asistenţă la parcare detectează automat echipamentulde tractare montat din fabricaţie.
Acesta este dezactivat atunci când
este cuplat conectorul.
Este posibil ca senzorii să detecteze
un obiect inexistent (perturbaţii
ecou) datorită unor perturbaţii
acustice sau mecanice externe.
Sistemul avansat de asistenţă la
parcare s-ar putea să nu
reacţioneze la modificările de spaţiu în cursul manevrelor de parcarelaterală.
Notă
După producţie, sistemul necesită o
calibrare. Pentru o ghidare optimă la
parcare, se impune parcurgerea
unei distanţe de cel puţin 35 km cu
multe curbe.
Sistemul de avertizare unghi mort lateral
Sistemul de avertizare punct mort
lateral detectează şi raportează
obiecte pe oricare parte a
autovehiculului, încadrându-se într-o
zonă de „unghi mort”. Sistemulafişează o alertă vizuală în fiecare
oglindă laterală retrovizoare, la
detectarea obiectelor care ar putea
să nu fie vizibile în oglinzile
retrovizoare interioare şi exterioare.
Senzorii sistemului sunt amplasaţi în
bara de protecţie, pe partea stângă şi
pe cea dreaptă a autovehiculului.9 Avertisment
Avertizarea pentru unghiul mort
lateral nu înlocuieşte vederea
şoferului.
Sistemul nu detectează:
● Autovehicule aflate în afara zonelor unghiului mort lateral
care se pot apropia rapid
● Pietonii, bicicliştii sau animalele
Înainte de schimbarea benzii de
deplasare, verificaţi întotdeauna toate oglinzile, priviţi peste umăr şi folosiţi semnalizarea direcţiei.
Când sistemul detectează un
autovehicul în zona unghiului mort
lateral în timpul deplasării înainte,
chiar dacă autovehiculul depăşeşte

220Conducerea şi utilizarea autovehicululuiun alt autovehicul sau este depăşit,
simbolul de avertizare galben B se va
aprinde în respectiva oglindă
retrovizoare. Dacă şoferul activează
apoi semnalizarea direcţiei, simbolul
de avertizare B începe să clipească
în galben, ca avertizare de a nu
schimba banda.
Notă
Dacă autovehiculul care depăşeşte
se deplasează cu cel puţin 10 km/h
mai rapid decât autovehiculul pe
care îl depăşeşte, simbolul de
avertizare B din oglinda exterioară
respectivă poate să nu se aprindă.La pornirea autovehiculului, afişajele
ambelor oglinzi retrovizoare
exterioare se vor aprinde scurt pentru a indica funcţionarea sistemului.
Dacă autovehiculul este prevăzut cu
avertizarea de schimbare a benzii de
rulare 3 221 , simbolul F este afişat
în oglinzi.
Sistemul poate fi activat sau
dezactivat în personalizarea
autovehiculului.
Selectaţi setarea respectivă la Setări,
I Vehicul din Afişajul color pentru
informaţii.
Afişajul color pentru informaţii 3 124.
Personalizarea autovehiculului
3 128.
Dezactivarea este indicată printr-un mesaj pe centrul de informaţii pentru şofer.
Zone de detectare Senzorul sistemului acoperă o zonă
de circa 3,5 metri pe ambele părţi ale
autovehiculului. Această zonă începe
la fiecare oglindă laterală şi se
extinde în spate până la aproximativ
3 metri. Înălţimea zonei este cuprinsă
între aproximativ 0,5 m şi 2 m de la sol.
Sistemul este dezactivat dacă
autovehiculul tractează o remorcă.
Avertizarea unghi mort lateral este
proiectată pentru a ignora obiectele
staţionare, cum ar fi balustradele,
stâlpii, bordurile, pereţii şi grinzile.
Autovehiculele parcate sau cele care
vin din faţă nu sunt detectate.
Defecţiuni
În circumstanţe normale pot apărea alerte ratate ocazional.

Conducerea şi utilizarea autovehiculului221Sistemul de avertizare unghi mort
lateral nu funcţionează când colţurile din stânga şi dreapta ale barei deprotecţie spate sunt acoperite cu
noroi, murdărie, zăpadă, gheaţă,
lapoviţă sau în timpul ploilor
torenţiale. Instrucţiuni pentru curăţare
3 294.
În cazul unei defecţiuni a sistemului
sau dacă sistemul nu funcţionează
datorită condiţiilor temporare, pe
Centrul de informaţii pentru şofer se
afişează un mesaj. Apelaţi la un
atelier service autorizat pentru
asistenţă.
Avertizare de schimbare a benzii de rulare
Suplimentar faţă de sistemul de
avertizare unghi mort lateral 3 219,
avertizarea de schimbare a benzii de
rulare recunoaşte autovehiculele
care se apropie rapid din spate pe
benzi paralele, de lângă autovehiculul dumneavoastră.Dacă autovehiculul este prevăzut cu
avertizarea de schimbare a benzii de
rulare, Sistemul de avertizare unghi
mort lateral este întotdeauna inclus.
Sistemul alertează vizual în fiecare
oglindă retrovizoare exterioară la
detectarea autovehiculelor care se
apropie rapid din spate.
Senzorii pentru distanţă radar sunt
amplasaţi în bara de protecţie spate.9 Avertisment
Avertizare de schimbare a benzii
de rulare nu înlocuieşte
vizibilitatea şoferului.
Înainte de schimbarea benzii de
deplasare, verificaţi întotdeauna toate oglinzile, priviţi peste umăr şi folosiţi semnalizarea direcţiei.
Când sistemul detectează un
autovehicul care se apropie din spate
cu viteză considerabil mai mare,
simbolul portocaliu de avertizare
F se va aprinde în respectiva
oglindă retrovizoare exterioară. Dacă şoferul activează apoi semnalizarea
direcţiei, simbolul de avertizare F
începe să clipească în portocaliu, ca
avertizare de a nu schimba banda.
La pornirea autovehiculului, afişajele
ambelor oglinzi retrovizoare
exterioare se vor aprinde scurt pentru a indica funcţionarea sistemului.

222Conducerea şi utilizarea autovehicululuiZone de detectare
Senzorii sistemului acoperă o zonă
de aproximativ 3,5 metri paralel faţă
de ambele părţi ale autovehiculului şi
de aproximativ 3 metri în spate, pe
sistemul de avertizare unghi mort
lateral (A) şi aprox. 70 de metri în
spate pe sistemul de avertizare de
schimbare a benzii de rulare (B) pe
benzile paralele. Zonele încep la
fiecare oglindă retrovizoare
exterioară. Înălţimea zonei este
cuprinsă între aproximativ 0,5 metri şi
2 metri de la sol.
Dezactivarea
Activarea sau dezactivarea
sistemului de avertizare a schimbării
benzii de rulare poate fi setat în
meniul pentru personalizarea
autovehiculului din Afişajul color
pentru informaţii.
Selectaţi setarea respectivă la Setări,
I Vehicul din Afişajul color pentru
informaţii.
Afişajul color pentru informaţii 3 124.
Personalizarea autovehiculului
3 128.
Sistemul este dezactivat dacă
autovehiculul tractează o remorcă.
Dezactivarea este indicată printr-un
mesaj în Centrul de informaţii pentru
şofer.
Notă
După producţie, sistemul necesită o
calibrare. Pentru performanţe
optime, conduceţi cât mai curând
posibil pe o şosea dreaptă cu
obiecte pe marginea drumului,
de ex. balustrade şi bariere pe o
anumită distanţă.Defecţiuni
În condiţii normale sau la viraje
strânse, pot apărea alerte ratate
ocazional. Sistemul poate alerta
temporar asupra obiectelor din
unghiul mort în anumite condiţii
meteo (ploaie, grindină etc.).
Condusul pe carosabil umed sau la
trecerea de la zone uscate la zone
umede poate produce aprinderea
sistemului, deoarece stropirea cu apă poate fi considerată ca obiect. În caz
contrar, sistemul se poate aprinde
datorită balustradelor, semnelor de
circulaţie, copacilor, arbuştilor sau
altor obiecte fixe. Aceasta este
funcţionarea normală, iar sistemul nu
trebuie reparat.
Este posibil ca sistemul de avertizare
la schimbarea benzilor să nu
funcţioneze când colţurile din stânga
şi dreapta ale barei de protecţie spate sunt acoperite cu noroi, murdărie,
zăpadă, gheaţă sau lapoviţă.
Instrucţiuni pentru curăţare 3 294.
În cazul unei defecţiuni a sistemului
sau dacă sistemul nu funcţionează
datorită condiţiilor temporare, pe
Centrul de informaţii pentru şofer se

Conducerea şi utilizarea autovehiculului223afişează un mesaj. Apelaţi la un
atelier service autorizat pentru
asistenţă.
Camera video retrovizoare
Camera video retrovizoare asistă
şoferul la deplasarea în marşarier, prin afişarea unei vederi a zonei din
spatele autovehiculului.
Vederea camerei este afişată pe
afişajul color pentru informaţii.9 Avertisment
Camera video retrovizoare nu
înlocuieşte vederea şoferului.
Observaţi că obiectele care nu se
încadrează în câmpul vizual al
camerei şi în zona de acţiune a
senzorilor sistemului avansat de
asistenţă la parcare, de exemplu,
sub bara de protecţie sau sub
autovehicul, nu sunt afişaţi.
Nu deplasaţi autovehiculul în
marşarier prin simpla privire la
afişajul cu informaţii şi verificaţi
spaţiul din spatele şi din jurul
autovehiculului înainte de
deplasarea în marşarier.
Activarea
Camera video retrovizoare este
activată automat la cuplarea treptei
de viteză marşarier.
Funcţionare
Camera este montată între luminile
pentru plăcuţa de înmatriculare şi are un unghi de vizualizare de 130°.
Datorită poziţionării la înălţime a
camerei, bara de protecţie spate
poate fi văzută pe afişaj, ca o ghidare
către poziţie.
Zona afişată de cameră este limitată.
Distanţa imaginii care apare pe afişaj diferă de distanţa reală.
Liniile de ghidare
Liniile de ghidare dinamică sunt linii
orizontale la intervale de 1 metru,
proiectate pe imagine, pentru a defini
distanţa până la obiectele prezentate.

224Conducerea şi utilizarea autovehiculului
Banda traiectoriei autovehiculului
este prezentată în funcţie de unghiul de direcţie.
Funcţia poate fi dezactivată din
meniul pentru personalizarea
autovehiculului din Afişajul color
pentru informaţii.
Selectaţi setarea respectivă la Setări,
I Vehicul din Afişajul color pentru
informaţii.
Afişajul color pentru informaţii 3 124.
Personalizarea autovehiculului
3 128.
Simboluri de avertizare
Simbolurile de avertizare sunt
indicate ca triunghiuri 9 pe imagine,
care arată obstacolele detectate de senzorii spate ai sistemului avansat
de asistenţă la parcare.
În plus, 9 apare în rândul de sus al
afişajului pentru informaţii împreună
cu o avertizare de verificare a zonelor înconjurătoare.
Dezactivarea Camera este dezactivată la
depăşirea unei anumite viteze înainte
sau dacă viteza marşarier nu este
cuplată aproximativ 10 secunde.
Activarea sau dezactivarea camerei
video retrovizoare poate fi setată în
meniul pentru personalizarea
autovehiculului din Afişajul color
pentru informaţii.
Selectaţi setarea respectivă la Setări,
I Vehicul din Afişajul color pentru
informaţii.
Afişajul color pentru informaţii 3 124.
Personalizarea autovehiculului 3 128.Defecţiuni
Mesajele de eroare sunt afişate cu
9 pe linia superioară a afişajului
pentru informaţii.
Camera video retrovizoare ar putea
să nu funcţioneze corect când:
● Împrejurimile sunt întunecate.
● Soarele sau lumina farurilor bat direct în lentila camerei.
● Gheaţa, zăpada, noroiul sau orice altceva acoperă lentila
camerei. Curăţaţi lentilele, clătiţi-
le cu apă şi uscaţi-le cu o cârpă
moale.
● Hayonul nu a fost închis corect.
● Autovehiculul tractează o remorcă.
● Autovehiculul a suferit un accident la partea din spate.
● Există modificări extreme ale temperaturilor.

Conducerea şi utilizarea autovehiculului225Alerta de trafic transversalspate
Suplimentar faţă de camera videoretrovizoare 3 223, alerta de trafic
transversal spate avertizează asupra
traficului transversal din stânga sau
dreapta la deplasarea în marşarier.
Când se recunoaşte existenţa
traficului transversal, iar camera
video retrovizoare este activată, pe
afişajul color pentru informaţii apare
un triunghi de avertizare cu o săgeată de direcţie K, arătând direcţia
traficului. În plus, se vor auzi
trei bipuri de la difuzorul de pe partea
respectivă.Senzorii pentru distanţă radar sunt
amplasaţi pe laterală, în bara de
protecţie spate.9 Avertisment
Alerta de trafic transversal spate
nu înlocuieşte vizibilitatea
şoferului. Observaţi că obiectele
care sunt în afara senzorilor,
de ex. sub bara de protecţie sau
sub autovehicul, nu sunt afişate.
Pietonii, copiii sau animalele nu
sunt detectate.
Nu deplasaţi autovehiculul în
marşarier prin simpla privire la
afişajul cu informaţii şi verificaţi
spaţiul din spatele şi din jurul
autovehiculului înainte de
deplasarea în marşarier.
Activarea
Alerta de trafic transversal spate esteactivată automat împreună cu
camera video retrovizoare la cuplarea
marşarierului.
Zone de detectare
Senzorii sistemului acoperă o zonă
de aproximativ 20 de metri la stânga
sau la dreapta, în spatele
autovehiculului.
Dezactivarea Alerta de trafic transversal spate estedezactivată împreună cu camera
video retrovizoare la depăşirea unei
anumite viteze sau dacă marşarierul
nu este cuplat timp de aproximativ
10 secunde.

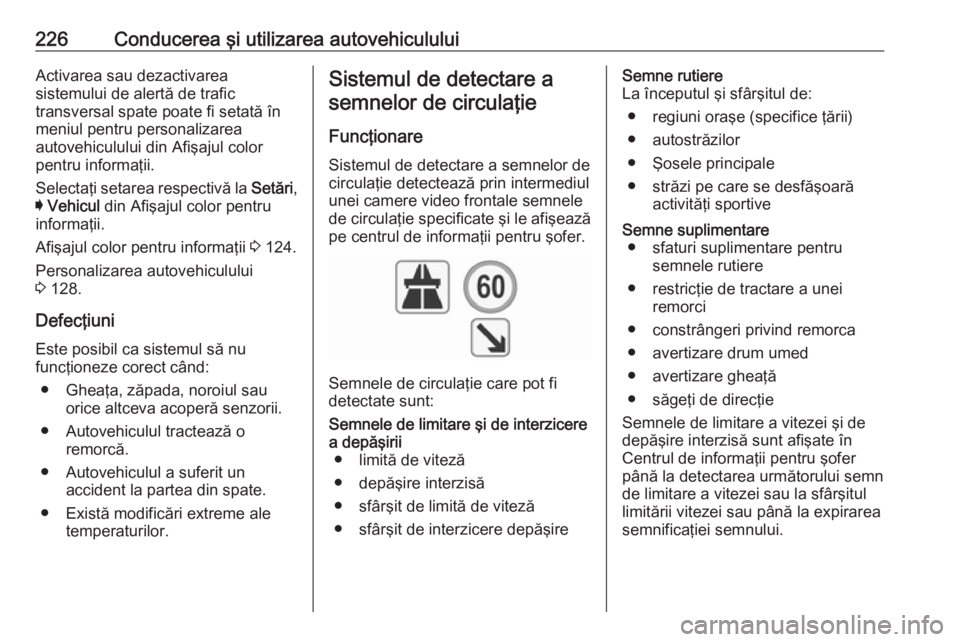

226Conducerea şi utilizarea autovehicululuiActivarea sau dezactivarea
sistemului de alertă de trafic
transversal spate poate fi setată în meniul pentru personalizarea
autovehiculului din Afişajul color
pentru informaţii.
Selectaţi setarea respectivă la Setări,
I Vehicul din Afişajul color pentru
informaţii.
Afişajul color pentru informaţii 3 124.
Personalizarea autovehiculului
3 128.
Defecţiuni
Este posibil ca sistemul să nu
funcţioneze corect când:
● Gheaţa, zăpada, noroiul sau orice altceva acoperă senzorii.
● Autovehiculul tractează o remorcă.
● Autovehiculul a suferit un accident la partea din spate.
● Există modificări extreme ale temperaturilor.Sistemul de detectare a
semnelor de circulaţie
Funcţionare
Sistemul de detectare a semnelor de
circulaţie detectează prin intermediul
unei camere video frontale semnele
de circulaţie specificate şi le afişează
pe centrul de informaţii pentru şofer.
Semnele de circulaţie care pot fi
detectate sunt:
Semnele de limitare şi de interzicere a depăşirii ● limită de viteză
● depăşire interzisă
● sfârşit de limită de viteză
● sfârşit de interzicere depăşireSemne rutiere
La începutul şi sfârşitul de:
● regiuni oraşe (specifice ţării)● autostrăzilor
● Şosele principale
● străzi pe care se desfăşoară activităţi sportiveSemne suplimentare● sfaturi suplimentare pentru semnele rutiere
● restricţie de tractare a unei remorci
● constrângeri privind remorca
● avertizare drum umed
● avertizare gheaţă
● săgeţi de direcţie
Semnele de limitare a vitezei şi de
depăşire interzisă sunt afişate în
Centrul de informaţii pentru şofer
până la detectarea următorului semn
de limitare a vitezei sau la sfârşitul
limitării vitezei sau până la expirarea
semnificaţiei semnului.

Conducerea şi utilizarea autovehiculului227
Este posibilă indicarea pe afişaj a maimultor semne.
Un semn de exclamare într-un chenarindică faptul că a fost detectat un
semn de circulaţie suplimentar care
nu poate fi identificat clar de sistem.
Sistemul funcţionează fără pierderea
performanţelor până la viteza de
200 km/h, în funcţie de condiţiile de
iluminat. Noaptea, sistemul
funcţionează doar la viteze sub
160 km/h.
Indicaţia afişajului
Informaţii despre semnele de
circulaţie valabile în prezent se
găsesc la pagina desemnată a
sistemului de detectare a semnelor
de circulaţie din Centrul de informaţii
pentru şofer.
În plus, limita de viteză valabilă în
prezent este afişată permanent pe
linia inferioară a Centrului de
informaţii pentru şofer. În cazul
existenţei unei limite de viteză, se
afişează un simbol + în această zonă.
Pe afişajul bază, selectaţi Setări
X prin apăsarea MENU şi selectaţi
pagina Sistemul de detectare a
semnelor de circulaţie prin
intermediul rotiţei de reglare de pe
maneta de semnalizare a direcţiei
3 117.

228Conducerea şi utilizarea autovehiculului

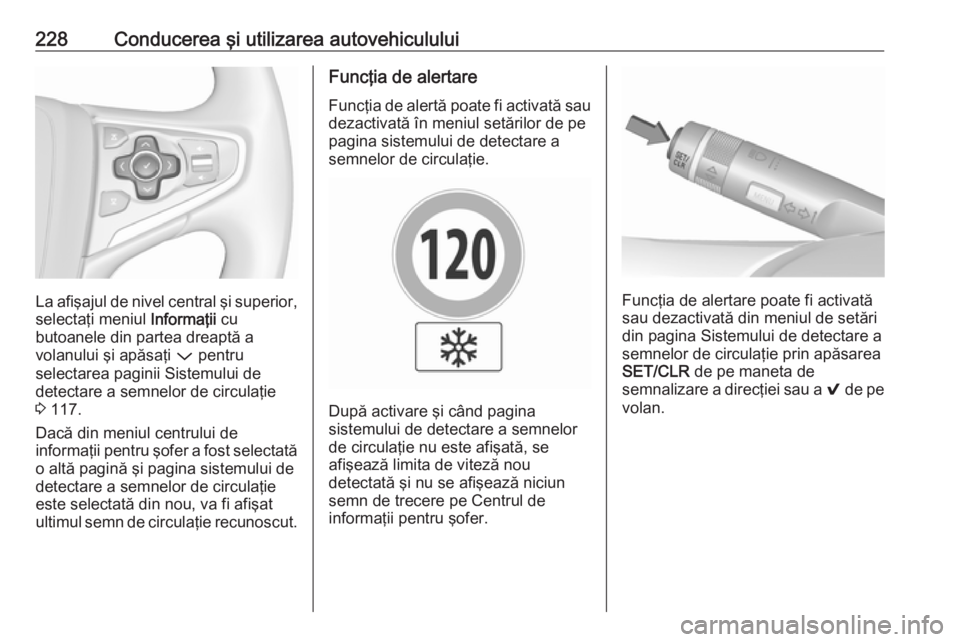

La afişajul de nivel central şi superior,
selectaţi meniul Informaţii cu
butoanele din partea dreaptă a
volanului şi apăsaţi P pentru
selectarea paginii Sistemului de
detectare a semnelor de circulaţie
3 117.
Dacă din meniul centrului de
informaţii pentru şofer a fost selectată o altă pagină şi pagina sistemului de
detectare a semnelor de circulaţie
este selectată din nou, va fi afişat
ultimul semn de circulaţie recunoscut.
Funcţia de alertare
Funcţia de alertă poate fi activată sau
dezactivată în meniul setărilor de pe
pagina sistemului de detectare a
semnelor de circulaţie.
După activare şi când pagina
sistemului de detectare a semnelor
de circulaţie nu este afişată, se
afişează limita de viteză nou
detectată şi nu se afişează niciun
semn de trecere pe Centrul de
informaţii pentru şofer.
Funcţia de alertare poate fi activată
sau dezactivată din meniul de setări
din pagina Sistemului de detectare a
semnelor de circulaţie prin apăsarea
SET/CLR de pe maneta de
semnalizare a direcţiei sau a 9 de pe
volan.
