OPEL INSIGNIA 2017 Manual de utilizare (in Romanian)

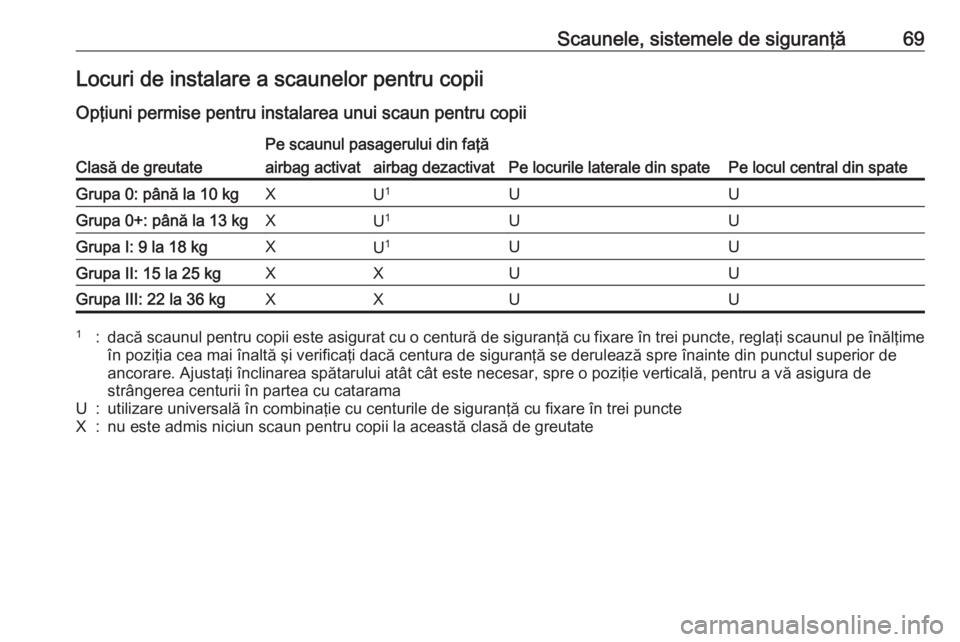

Scaunele, sistemele de siguranţă69Locuri de instalare a scaunelor pentru copii
Opţiuni permise pentru instalarea unui scaun pentru copiiClasă de greutate
Pe scaunul pasagerului din faţă
Pe locurile laterale din spatePe locul central din spate
airbag activatairbag dezactivatGrupa 0: până la 10 kgXU 1UUGrupa 0+: până la 13 kgXU1UUGrupa I: 9 la 18 kgXU1UUGrupa II: 15 la 25 kgXXUUGrupa III: 22 la 36 kgXXUU1:dacă scaunul pentru copii este asigurat cu o centură de siguranţă cu fixare în trei puncte, reglaţi scaunul pe înălţime
în poziţia cea mai înaltă şi verificaţi dacă centura de siguranţă se derulează spre înainte din punctul superior deancorare. Ajustaţi înclinarea spătarului atât cât este necesar, spre o poziţie verticală, pentru a vă asigura destrângerea centurii în partea cu cataramaU:utilizare universală în combinaţie cu centurile de siguranţă cu fixare în trei puncteX:nu este admis niciun scaun pentru copii la această clasă de greutate

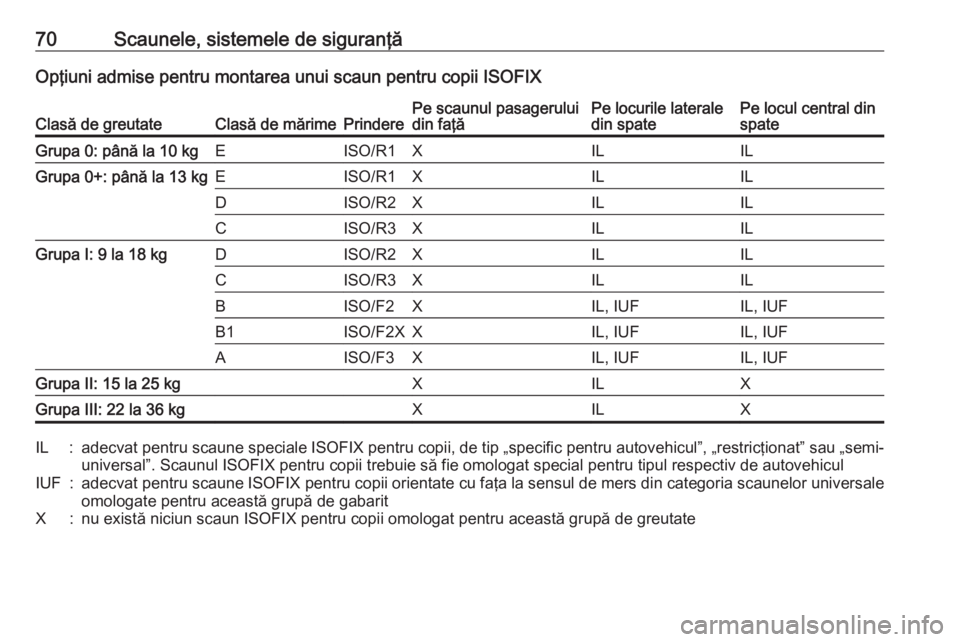

70Scaunele, sistemele de siguranţăOpţiuni admise pentru montarea unui scaun pentru copii ISOFIXClasă de greutateClasă de mărimePrinderePe scaunul pasagerului
din faţăPe locurile laterale
din spatePe locul central din
spateGrupa 0: până la 10 kgEISO/R1XILILGrupa 0+: până la 13 kgEISO/R1XILILDISO/R2XILILCISO/R3XILILGrupa I: 9 la 18 kgDISO/R2XILILCISO/R3XILILBISO/F2XIL, IUFIL, IUFB1ISO/F2XXIL, IUFIL, IUFAISO/F3XIL, IUFIL, IUFGrupa II: 15 la 25 kgXILXGrupa III: 22 la 36 kgXILXIL:adecvat pentru scaune speciale ISOFIX pentru copii, de tip „specific pentru autovehicul”, „restricţionat” sau „semi-
universal”. Scaunul ISOFIX pentru copii trebuie să fie omologat special pentru tipul respectiv de autovehiculIUF:adecvat pentru scaune ISOFIX pentru copii orientate cu faţa la sensul de mers din categoria scaunelor universale
omologate pentru această grupă de gabaritX:nu există niciun scaun ISOFIX pentru copii omologat pentru această grupă de greutate

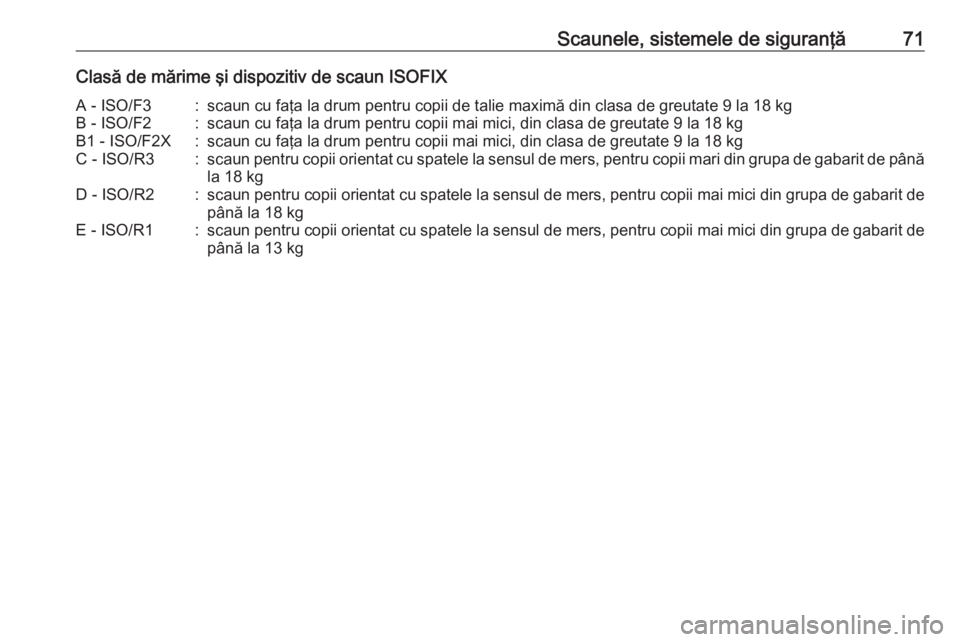

Scaunele, sistemele de siguranţă71Clasă de mărime şi dispozitiv de scaun ISOFIXA - ISO/F3:scaun cu faţa la drum pentru copii de talie maximă din clasa de greutate 9 la 18 kgB - ISO/F2:scaun cu faţa la drum pentru copii mai mici, din clasa de greutate 9 la 18 kgB1 - ISO/F2X:scaun cu faţa la drum pentru copii mai mici, din clasa de greutate 9 la 18 kgC - ISO/R3:scaun pentru copii orientat cu spatele la sensul de mers, pentru copii mari din grupa de gabarit de până
la 18 kgD - ISO/R2:scaun pentru copii orientat cu spatele la sensul de mers, pentru copii mai mici din grupa de gabarit de până la 18 kgE - ISO/R1:scaun pentru copii orientat cu spatele la sensul de mers, pentru copii mai mici din grupa de gabarit depână la 13 kg

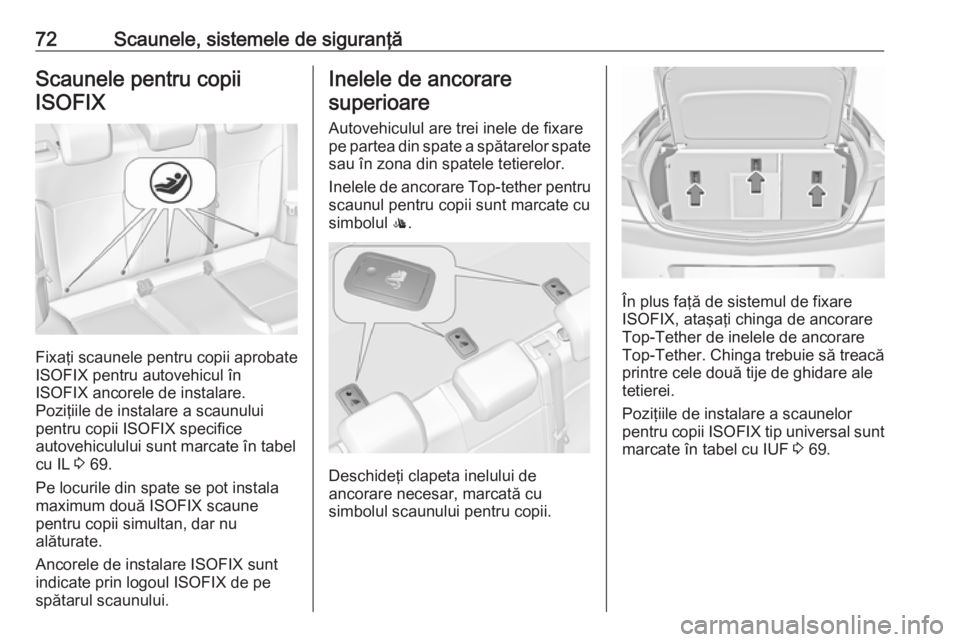

72Scaunele, sistemele de siguranţăScaunele pentru copiiISOFIX
Fixaţi scaunele pentru copii aprobate
ISOFIX pentru autovehicul în
ISOFIX ancorele de instalare.
Poziţiile de instalare a scaunului
pentru copii ISOFIX specifice
autovehiculului sunt marcate în tabel cu IL 3 69.
Pe locurile din spate se pot instala
maximum două ISOFIX scaune
pentru copii simultan, dar nu
alăturate.
Ancorele de instalare ISOFIX sunt
indicate prin logoul ISOFIX de pe spătarul scaunului.
Inelele de ancorare
superioare
Autovehiculul are trei inele de fixare
pe partea din spate a spătarelor spate
sau în zona din spatele tetierelor.
Inelele de ancorare Top-tether pentru
scaunul pentru copii sunt marcate cu
simbolul :.
Deschideţi clapeta inelului de
ancorare necesar, marcată cu
simbolul scaunului pentru copii.
În plus faţă de sistemul de fixare
ISOFIX, ataşaţi chinga de ancorare
Top-Tether de inelele de ancorare
Top-Tether . Chinga trebuie să treacă
printre cele două tije de ghidare ale
tetierei.
Poziţiile de instalare a scaunelor
pentru copii ISOFIX tip universal sunt
marcate în tabel cu IUF 3 69.

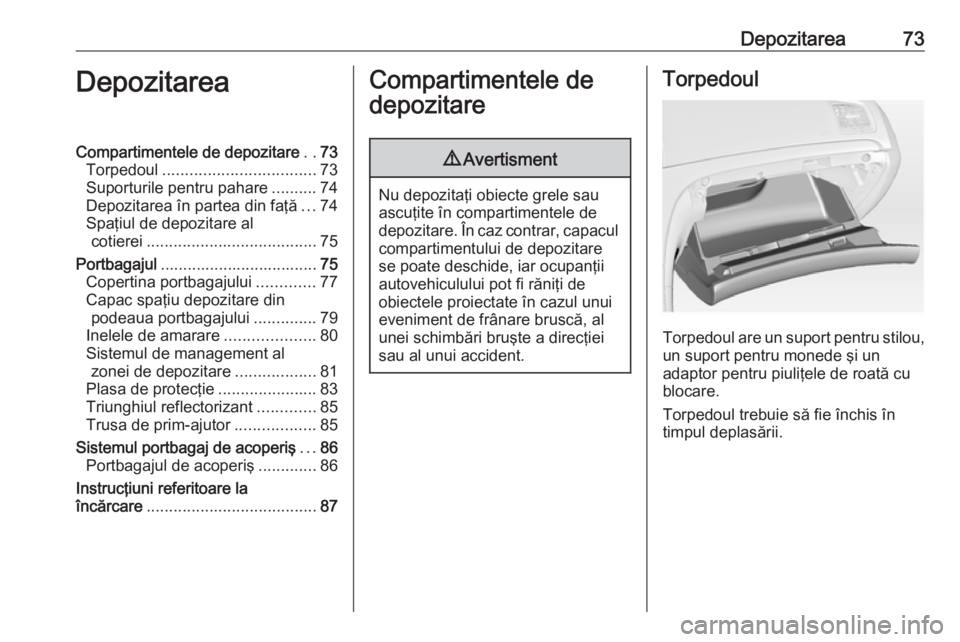

Depozitarea73DepozitareaCompartimentele de depozitare..73
Torpedoul .................................. 73
Suporturile pentru pahare ..........74
Depozitarea în partea din faţă ...74
Spaţiul de depozitare al cotierei ...................................... 75
Portbagajul ................................... 75
Copertina portbagajului .............77
Capac spaţiu depozitare din podeaua portbagajului ..............79
Inelele de amarare ....................80
Sistemul de management al zonei de depozitare ..................81
Plasa de protecţie ......................83
Triunghiul reflectorizant .............85
Trusa de prim-ajutor ..................85
Sistemul portbagaj de acoperiş ...86
Portbagajul de acoperiş .............86
Instrucţiuni referitoare la
încărcare ...................................... 87Compartimentele de
depozitare9 Avertisment
Nu depozitaţi obiecte grele sau
ascuţite în compartimentele de
depozitare. În caz contrar, capacul
compartimentului de depozitare se poate deschide, iar ocupanţii
autovehiculului pot fi răniţi de
obiectele proiectate în cazul unui
eveniment de frânare bruscă, al
unei schimbări bruşte a direcţiei
sau al unui accident.
Torpedoul
Torpedoul are un suport pentru stilou, un suport pentru monede şi un
adaptor pentru piuliţele de roată cu
blocare.
Torpedoul trebuie să fie închis în
timpul deplasării.

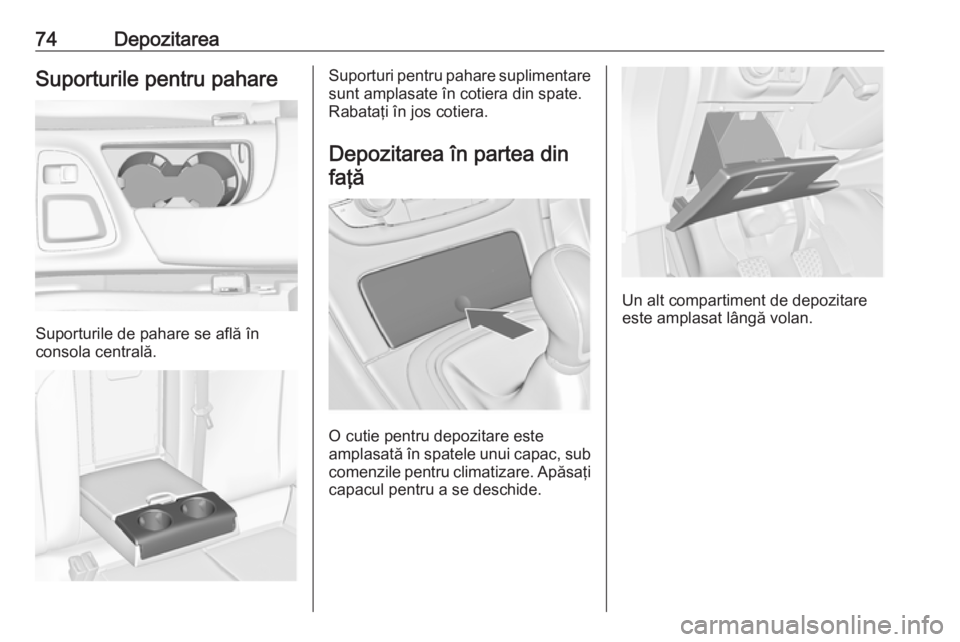

74DepozitareaSuporturile pentru pahare
Suporturile de pahare se află în
consola centrală.
Suporturi pentru pahare suplimentare sunt amplasate în cotiera din spate.
Rabataţi în jos cotiera.
Depozitarea în partea din faţă
O cutie pentru depozitare este
amplasată în spatele unui capac, sub comenzile pentru climatizare. Apăsaţi
capacul pentru a se deschide.
Un alt compartiment de depozitare
este amplasat lângă volan.

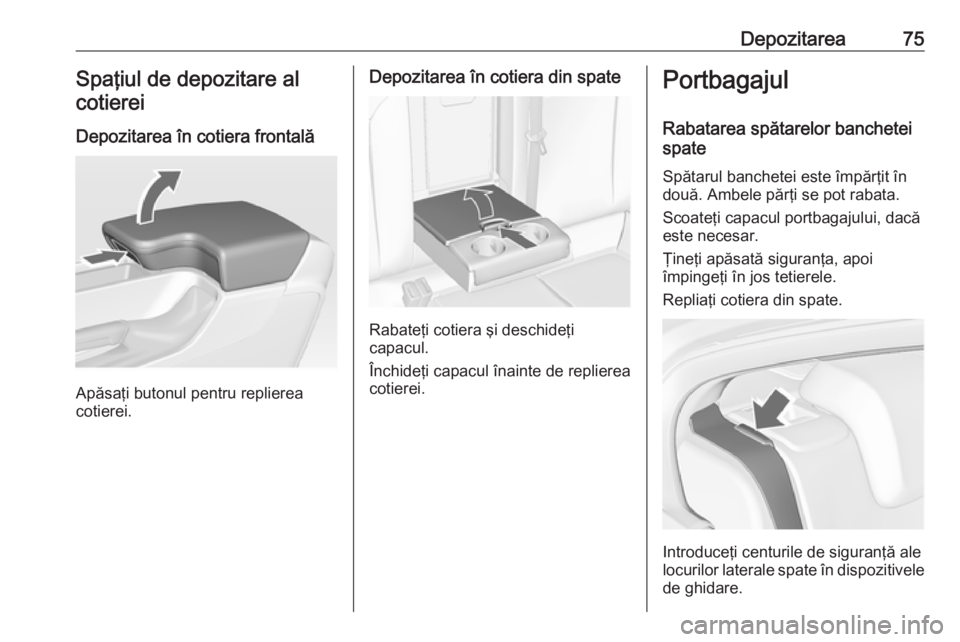

Depozitarea75Spaţiul de depozitare al
cotierei
Depozitarea în cotiera frontală
Apăsaţi butonul pentru replierea
cotierei.
Depozitarea în cotiera din spate
Rabateţi cotiera şi deschideţi
capacul.
Închideţi capacul înainte de replierea
cotierei.
Portbagajul
Rabatarea spătarelor banchetei
spate
Spătarul banchetei este împărţit îndouă. Ambele părţi se pot rabata.
Scoateţi capacul portbagajului, dacă
este necesar.
Ţineţi apăsată siguranţa, apoi
împingeţi în jos tetierele.
Repliaţi cotiera din spate.
Introduceţi centurile de siguranţă ale
locurilor laterale spate în dispozitivele de ghidare.

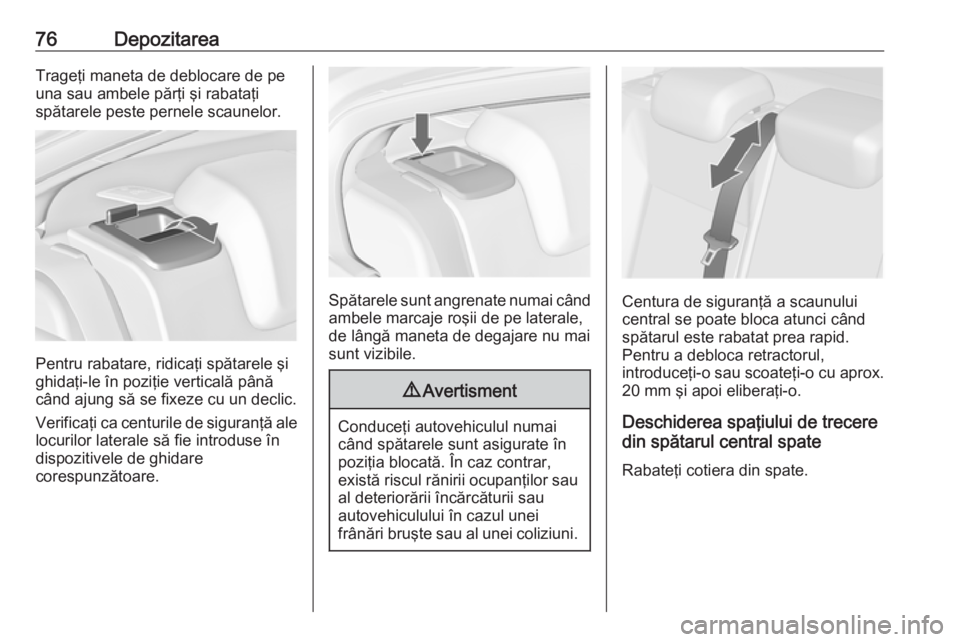

76DepozitareaTrageţi maneta de deblocare de pe
una sau ambele părţi şi rabataţi
spătarele peste pernele scaunelor.
Pentru rabatare, ridicaţi spătarele şi
ghidaţi-le în poziţie verticală până
când ajung să se fixeze cu un declic.
Verificaţi ca centurile de siguranţă ale
locurilor laterale să fie introduse în
dispozitivele de ghidare
corespunzătoare.
Spătarele sunt angrenate numai când ambele marcaje roşii de pe laterale,
de lângă maneta de degajare nu mai
sunt vizibile.
9 Avertisment
Conduceţi autovehiculul numai
când spătarele sunt asigurate în poziţia blocată. În caz contrar,
există riscul rănirii ocupanţilor sau al deteriorării încărcăturii sau
autovehiculului în cazul unei
frânări bruşte sau al unei coliziuni.
Centura de siguranţă a scaunului
central se poate bloca atunci când
spătarul este rabatat prea rapid.
Pentru a debloca retractorul,
introduceţi-o sau scoateţi-o cu aprox. 20 mm şi apoi eliberaţi-o.
Deschiderea spaţiului de trecere
din spătarul central spate
Rabateţi cotiera din spate.

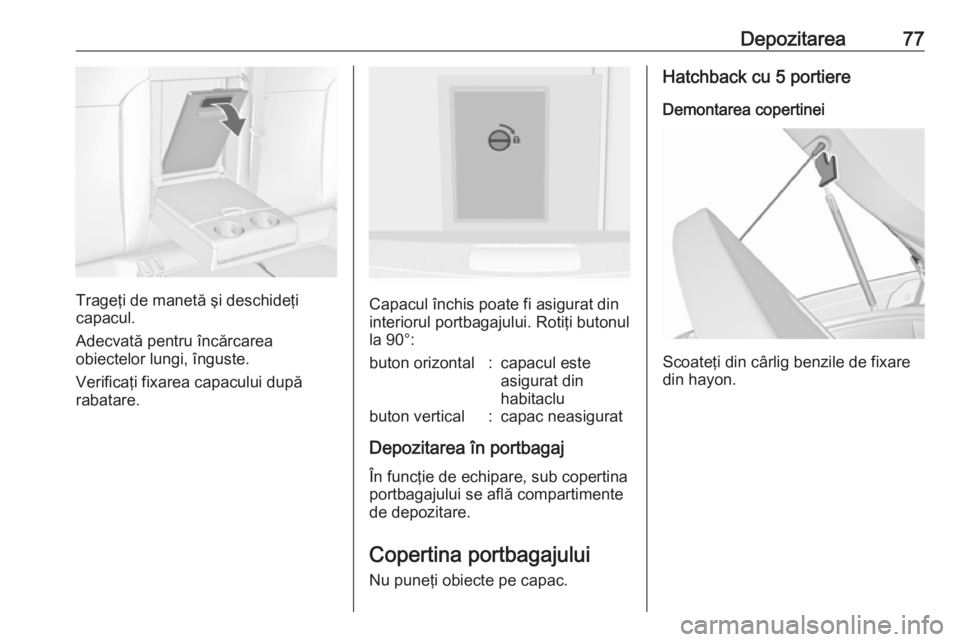

Depozitarea77
Trageţi de manetă şi deschideţi
capacul.
Adecvată pentru încărcarea
obiectelor lungi, înguste.
Verificaţi fixarea capacului după
rabatare.Capacul închis poate fi asigurat din
interiorul portbagajului. Rotiţi butonul
la 90°:
buton orizontal:capacul este
asigurat din
habitaclubuton vertical:capac neasigurat
Depozitarea în portbagaj
În funcţie de echipare, sub copertina
portbagajului se află compartimente
de depozitare.
Copertina portbagajului
Nu puneţi obiecte pe capac.
Hatchback cu 5 portiere
Demontarea copertinei
Scoateţi din cârlig benzile de fixare
din hayon.

78Depozitarea
Trageţi capacul din ghidajele laterale.
Fixarea copertinei
Angrenaţi capacul în ghidajele laterale şi rabateţi-l. Ataşaţi curele de reţinere de hayon.
Sports Tourer, Country Tourer
Închiderea copertinei
Trageţi copertina către spate utilizând
mânerul până când se fixează în
opritor.
Deschiderea copertinei
Împingeţi în jos mânerul de la capătul
copertinei. Aceasta este retractată
automat.
Demontarea copertinei
Deschideţi copertina portbagajului.
Trageţi în sus maneta de deblocare
din dreapta şi menţineţi-o în poziţie. Ridicaţi mai întâi partea dreaptă acopertinei şi scoateţi-o din suporturi.
Copertina demontată poate fi
păstrată sub podeaua portbagajului
3 83.
Montarea copertinei
Introduceţi partea stângă a copertinei portbagajului în nişa din partea
stângă, ridicaţi în sus şi menţineţi în
