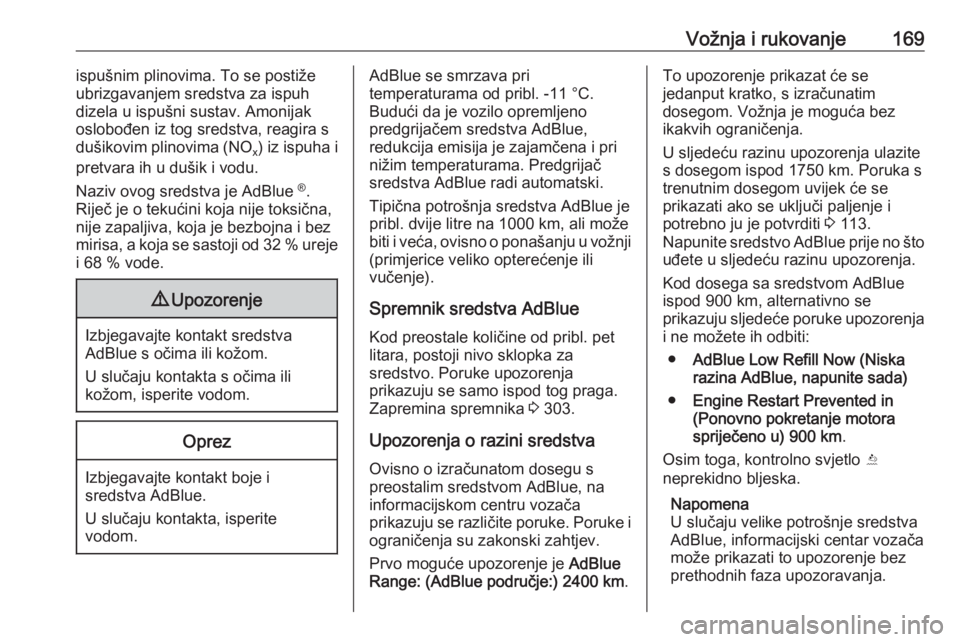

Vožnja i rukovanje169ispušnim plinovima. To se postiže
ubrizgavanjem sredstva za ispuh
dizela u ispušni sustav. Amonijak
oslobođen iz tog sredstva, reagira s
dušikovim plinovima (NO x) iz ispuha i
pretvara ih u dušik i vodu.
Naziv ovog sredstva je AdBlue ®
.
Riječ je o tekućini koja nije toksična, nije zapaljiva, koja je bezbojna i bez
mirisa, a koja se sastoji od 32 % ureje i 68 % vode.9 Upozorenje
Izbjegavajte kontakt sredstva
AdBlue s očima ili kožom.
U slučaju kontakta s očima ili
kožom, isperite vodom.
Oprez
Izbjegavajte kontakt boje i
sredstva AdBlue.
U slučaju kontakta, isperite
vodom.
AdBlue se smrzava pri
temperaturama od pribl. -11 °C.
Budući da je vozilo opremljeno
predgrijačem sredstva AdBlue,
redukcija emisija je zajamčena i pri
nižim temperaturama. Predgrijač
sredstva AdBlue radi automatski.
Tipična potrošnja sredstva AdBlue je pribl. dvije litre na 1000 km, ali može
biti i veća, ovisno o ponašanju u vožnji
(primjerice veliko opterećenje ili
vučenje).
Spremnik sredstva AdBlueKod preostale količine od pribl. pet
litara, postoji nivo sklopka za
sredstvo. Poruke upozorenja
prikazuju se samo ispod tog praga. Zapremina spremnika 3 303.
Upozorenja o razini sredstva
Ovisno o izračunatom dosegu s
preostalim sredstvom AdBlue, na informacijskom centru vozača
prikazuju se različite poruke. Poruke i
ograničenja su zakonski zahtjev.
Prvo moguće upozorenje je AdBlue
Range: (AdBlue područje:) 2400 km .To upozorenje prikazat će se
jedanput kratko, s izračunatim
dosegom. Vožnja je moguća bez ikakvih ograničenja.
U sljedeću razinu upozorenja ulazite
s dosegom ispod 1750 km. Poruka s trenutnim dosegom uvijek će se
prikazati ako se uključi paljenje i
potrebno ju je potvrditi 3 113.
Napunite sredstvo AdBlue prije no što
uđete u sljedeću razinu upozorenja.
Kod dosega sa sredstvom AdBlue
ispod 900 km, alternativno se
prikazuju sljedeće poruke upozorenja i ne možete ih odbiti:
● AdBlue Low Refill Now (Niska
razina AdBlue, napunite sada)
● Engine Restart Prevented in
(Ponovno pokretanje motora
spriječeno u) 900 km .
Osim toga, kontrolno svjetlo Y
neprekidno bljeska.
Napomena
U slučaju velike potrošnje sredstva
AdBlue, informacijski centar vozača
može prikazati to upozorenje bez prethodnih faza upozoravanja.

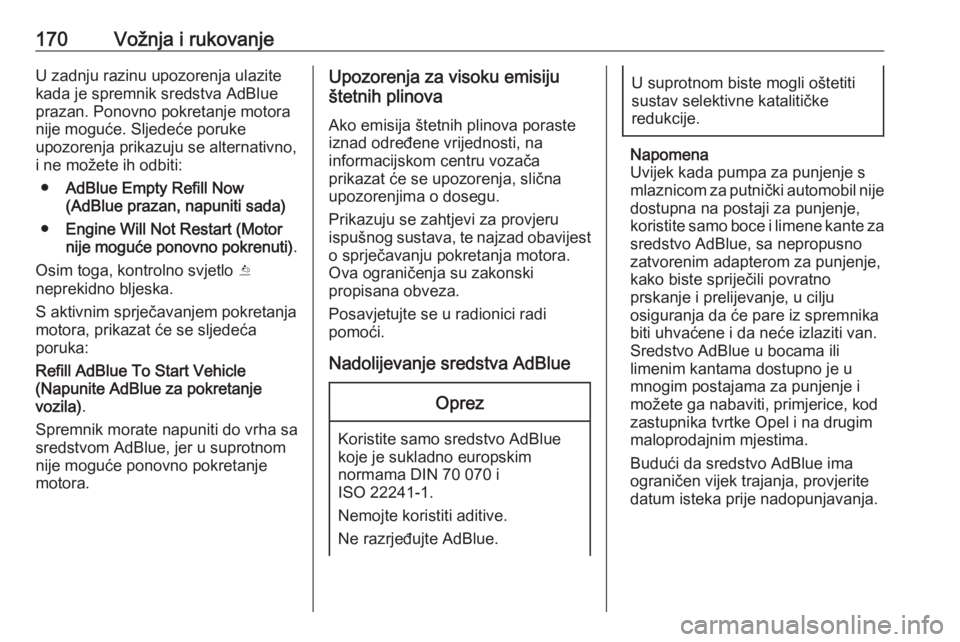

170Vožnja i rukovanjeU zadnju razinu upozorenja ulazite
kada je spremnik sredstva AdBlue
prazan. Ponovno pokretanje motora
nije moguće. Sljedeće poruke
upozorenja prikazuju se alternativno,
i ne možete ih odbiti:
● AdBlue Empty Refill Now
(AdBlue prazan, napuniti sada)
● Engine Will Not Restart (Motor
nije moguće ponovno pokrenuti) .
Osim toga, kontrolno svjetlo Y
neprekidno bljeska.
S aktivnim sprječavanjem pokretanja
motora, prikazat će se sljedeća
poruka:
Refill AdBlue To Start Vehicle
(Napunite AdBlue za pokretanje
vozila) .
Spremnik morate napuniti do vrha sa
sredstvom AdBlue, jer u suprotnom
nije moguće ponovno pokretanje
motora.Upozorenja za visoku emisiju
štetnih plinova
Ako emisija štetnih plinova poraste
iznad određene vrijednosti, na
informacijskom centru vozača
prikazat će se upozorenja, slična
upozorenjima o dosegu.
Prikazuju se zahtjevi za provjeru ispušnog sustava, te najzad obavijest
o sprječavanju pokretanja motora.
Ova ograničenja su zakonski
propisana obveza.
Posavjetujte se u radionici radi
pomoći.
Nadolijevanje sredstva AdBlueOprez
Koristite samo sredstvo AdBlue
koje je sukladno europskim
normama DIN 70 070 i
ISO 22241-1.
Nemojte koristiti aditive.
Ne razrjeđujte AdBlue.
U suprotnom biste mogli oštetiti
sustav selektivne katalitičke
redukcije.
Napomena
Uvijek kada pumpa za punjenje s
mlaznicom za putnički automobil nije dostupna na postaji za punjenje,
koristite samo boce i limene kante za
sredstvo AdBlue, sa nepropusno
zatvorenim adapterom za punjenje,
kako biste spriječili povratno
prskanje i prelijevanje, u cilju
osiguranja da će pare iz spremnika
biti uhvaćene i da neće izlaziti van.
Sredstvo AdBlue u bocama ili
limenim kantama dostupno je u
mnogim postajama za punjenje i
možete ga nabaviti, primjerice, kod
zastupnika tvrtke Opel i na drugim
maloprodajnim mjestima.
Budući da sredstvo AdBlue ima
ograničen vijek trajanja, provjerite datum isteka prije nadopunjavanja.

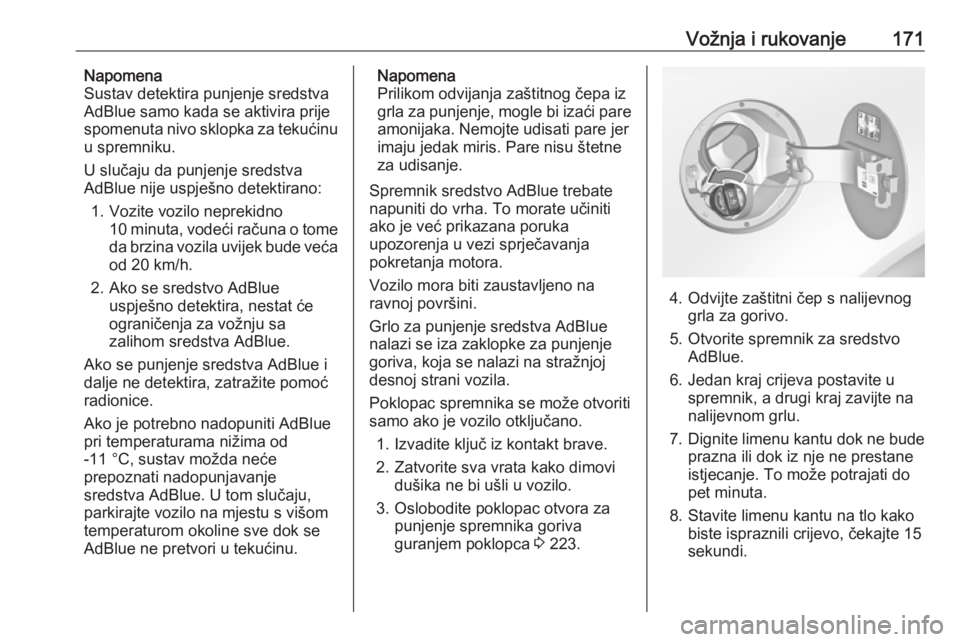

Vožnja i rukovanje171Napomena
Sustav detektira punjenje sredstva
AdBlue samo kada se aktivira prije
spomenuta nivo sklopka za tekućinu
u spremniku.
U slučaju da punjenje sredstva
AdBlue nije uspješno detektirano:
1. Vozite vozilo neprekidno 10 minuta, vodeći računa o tomeda brzina vozila uvijek bude veća
od 20 km/h.
2. Ako se sredstvo AdBlue uspješno detektira, nestat će
ograničenja za vožnju sa
zalihom sredstva AdBlue.
Ako se punjenje sredstva AdBlue i
dalje ne detektira, zatražite pomoć
radionice.
Ako je potrebno nadopuniti AdBlue
pri temperaturama nižima od
-11 °C, sustav možda neće
prepoznati nadopunjavanje
sredstva AdBlue. U tom slučaju,
parkirajte vozilo na mjestu s višom
temperaturom okoline sve dok se
AdBlue ne pretvori u tekućinu.Napomena
Prilikom odvijanja zaštitnog čepa iz
grla za punjenje, mogle bi izaći pare amonijaka. Nemojte udisati pare jer
imaju jedak miris. Pare nisu štetne
za udisanje.
Spremnik sredstvo AdBlue trebate
napuniti do vrha. To morate učiniti
ako je već prikazana poruka
upozorenja u vezi sprječavanja
pokretanja motora.
Vozilo mora biti zaustavljeno na
ravnoj površini.
Grlo za punjenje sredstva AdBlue
nalazi se iza zaklopke za punjenje
goriva, koja se nalazi na stražnjoj
desnoj strani vozila.
Poklopac spremnika se može otvoriti
samo ako je vozilo otključano.
1. Izvadite ključ iz kontakt brave.
2. Zatvorite sva vrata kako dimovi dušika ne bi ušli u vozilo.
3. Oslobodite poklopac otvora za punjenje spremnika goriva
guranjem poklopca 3 223.
4. Odvijte zaštitni čep s nalijevnog
grla za gorivo.
5. Otvorite spremnik za sredstvo AdBlue.
6. Jedan kraj crijeva postavite u spremnik, a drugi kraj zavijte na
nalijevnom grlu.
7. Dignite limenu kantu dok ne bude
prazna ili dok iz nje ne prestane
istjecanje. To može potrajati do
pet minuta.
8. Stavite limenu kantu na tlo kako biste ispraznili crijevo, čekajte 15
sekundi.

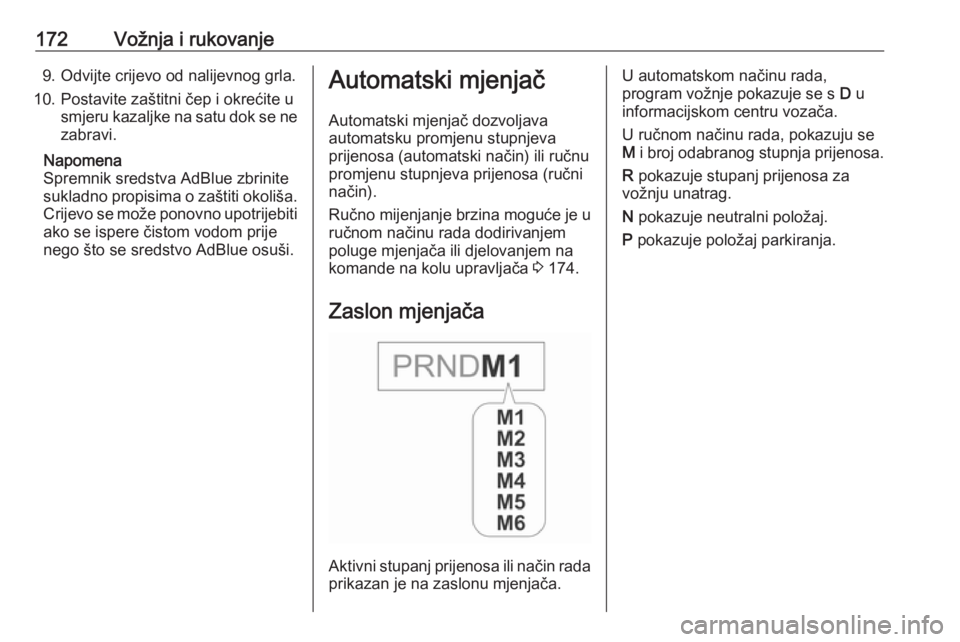

172Vožnja i rukovanje9. Odvijte crijevo od nalijevnog grla.
10. Postavite zaštitni čep i okrećite u smjeru kazaljke na satu dok se nezabravi.
Napomena
Spremnik sredstva AdBlue zbrinite
sukladno propisima o zaštiti okoliša.
Crijevo se može ponovno upotrijebiti ako se ispere čistom vodom prije
nego što se sredstvo AdBlue osuši.Automatski mjenjač
Automatski mjenjač dozvoljava
automatsku promjenu stupnjeva
prijenosa (automatski način) ili ručnu
promjenu stupnjeva prijenosa (ručni
način).
Ručno mijenjanje brzina moguće je u
ručnom načinu rada dodirivanjem
poluge mjenjača ili djelovanjem na
komande na kolu upravljača 3 174.
Zaslon mjenjača
Aktivni stupanj prijenosa ili način rada prikazan je na zaslonu mjenjača.
U automatskom načinu rada,
program vožnje pokazuje se s D u
informacijskom centru vozača.
U ručnom načinu rada, pokazuju se
M i broj odabranog stupnja prijenosa.
R pokazuje stupanj prijenosa za
vožnju unatrag.
N pokazuje neutralni položaj.
P pokazuje položaj parkiranja.

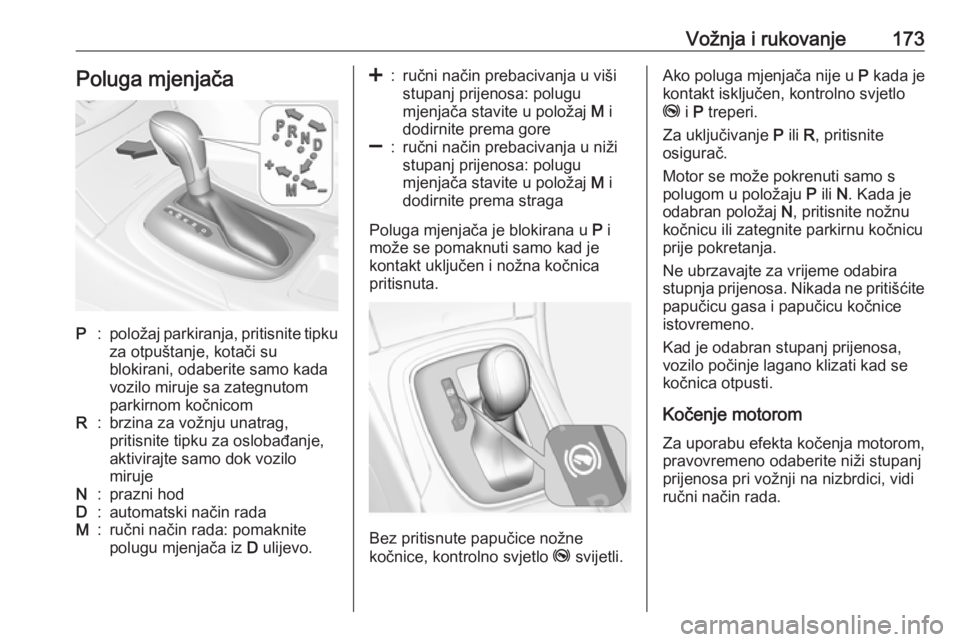

Vožnja i rukovanje173Poluga mjenjačaP:položaj parkiranja, pritisnite tipku
za otpuštanje, kotači su
blokirani, odaberite samo kada
vozilo miruje sa zategnutom
parkirnom kočnicomR:brzina za vožnju unatrag,
pritisnite tipku za oslobađanje,
aktivirajte samo dok vozilo
mirujeN:prazni hodD:automatski način radaM:ručni način rada: pomaknite
polugu mjenjača iz D ulijevo.<:ručni način prebacivanja u viši
stupanj prijenosa: polugu
mjenjača stavite u položaj M i
dodirnite prema gore]:ručni način prebacivanja u niži
stupanj prijenosa: polugu
mjenjača stavite u položaj M i
dodirnite prema straga
Poluga mjenjača je blokirana u P i
može se pomaknuti samo kad je
kontakt uključen i nožna kočnica
pritisnuta.
Bez pritisnute papučice nožne
kočnice, kontrolno svjetlo j svijetli.
Ako poluga mjenjača nije u P kada je
kontakt isključen, kontrolno svjetlo
j i P treperi.
Za uključivanje P ili R, pritisnite
osigurač.
Motor se može pokrenuti samo s
polugom u položaju P ili N. Kada je
odabran položaj N, pritisnite nožnu
kočnicu ili zategnite parkirnu kočnicu
prije pokretanja.
Ne ubrzavajte za vrijeme odabira
stupnja prijenosa. Nikada ne pritišćite
papučicu gasa i papučicu kočnice
istovremeno.
Kad je odabran stupanj prijenosa,
vozilo počinje lagano klizati kad se
kočnica otpusti.
Kočenje motorom Za uporabu efekta kočenja motorom,
pravovremeno odaberite niži stupanj
prijenosa pri vožnji na nizbrdici, vidi
ručni način rada.

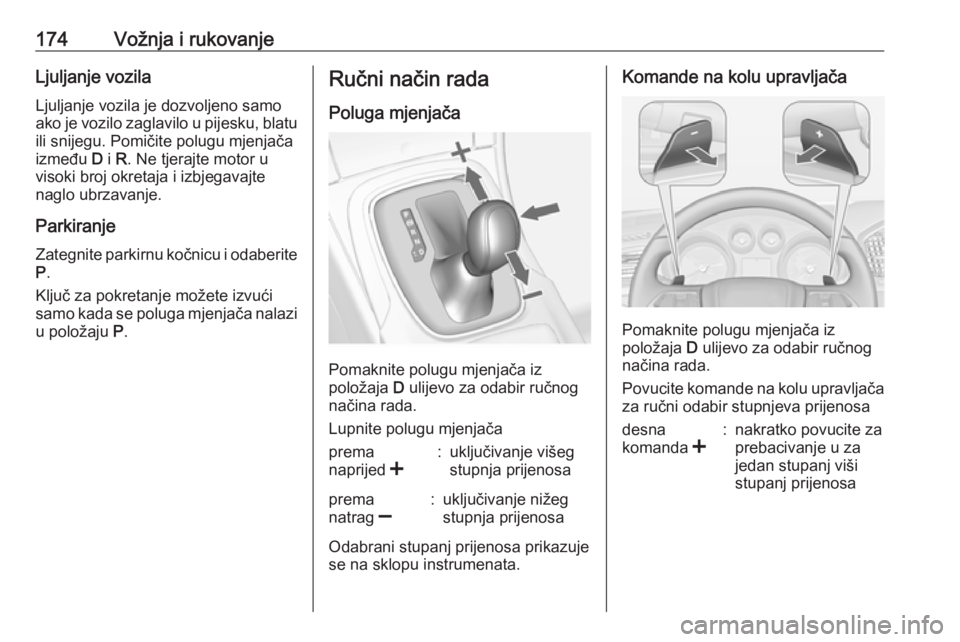

174Vožnja i rukovanjeLjuljanje vozilaLjuljanje vozila je dozvoljeno samo
ako je vozilo zaglavilo u pijesku, blatu
ili snijegu. Pomičite polugu mjenjača
između D i R. Ne tjerajte motor u
visoki broj okretaja i izbjegavajte
naglo ubrzavanje.
Parkiranje
Zategnite parkirnu kočnicu i odaberite P .
Ključ za pokretanje možete izvući
samo kada se poluga mjenjača nalazi u položaju P.Ručni način rada
Poluga mjenjača
Pomaknite polugu mjenjača iz
položaja D ulijevo za odabir ručnog
načina rada.
Lupnite polugu mjenjača
prema
naprijed <:uključivanje višeg
stupnja prijenosaprema
natrag ]:uključivanje nižeg
stupnja prijenosa
Odabrani stupanj prijenosa prikazuje se na sklopu instrumenata.
Komande na kolu upravljača
Pomaknite polugu mjenjača iz
položaja D ulijevo za odabir ručnog
načina rada.
Povucite komande na kolu upravljača za ručni odabir stupnjeva prijenosa
desna
komanda <:nakratko povucite za
prebacivanje u za
jedan stupanj viši
stupanj prijenosa

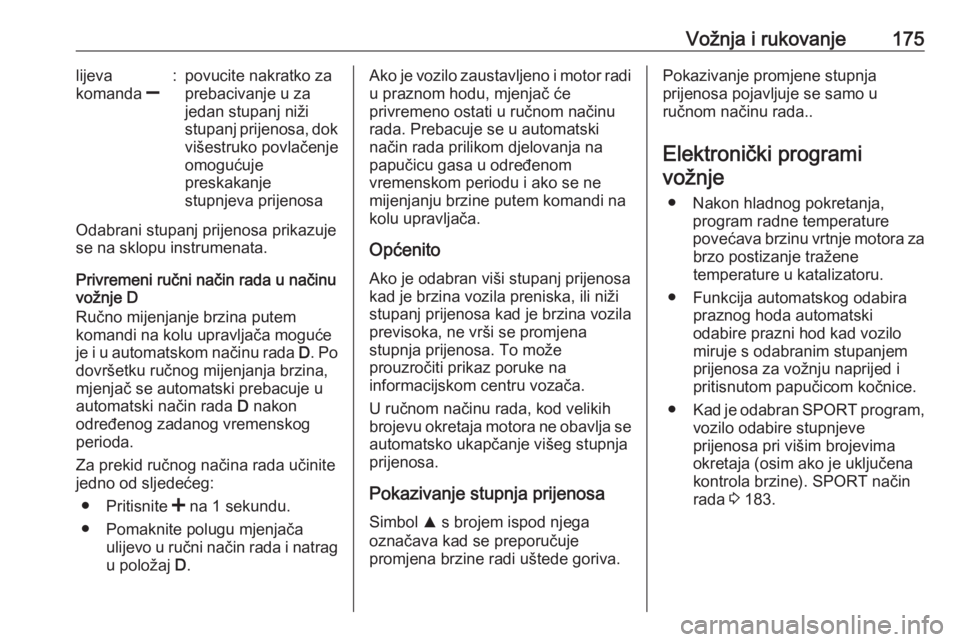

Vožnja i rukovanje175lijeva
komanda ]:povucite nakratko za
prebacivanje u za
jedan stupanj niži
stupanj prijenosa, dok
višestruko povlačenje
omogućuje
preskakanje
stupnjeva prijenosa
Odabrani stupanj prijenosa prikazuje se na sklopu instrumenata.
Privremeni ručni način rada u načinu
vožnje D
Ručno mijenjanje brzina putem
komandi na kolu upravljača moguće
je i u automatskom načinu rada D. Po
dovršetku ručnog mijenjanja brzina, mjenjač se automatski prebacuje u
automatski način rada D nakon
određenog zadanog vremenskog
perioda.
Za prekid ručnog načina rada učinite
jedno od sljedećeg:
● Pritisnite < na 1 sekundu.
● Pomaknite polugu mjenjača ulijevo u ručni način rada i natrag
u položaj D.
Ako je vozilo zaustavljeno i motor radi
u praznom hodu, mjenjač će
privremeno ostati u ručnom načinu
rada. Prebacuje se u automatski
način rada prilikom djelovanja na
papučicu gasa u određenom
vremenskom periodu i ako se ne
mijenjanju brzine putem komandi na
kolu upravljača.
Općenito Ako je odabran viši stupanj prijenosa
kad je brzina vozila preniska, ili niži
stupanj prijenosa kad je brzina vozila
previsoka, ne vrši se promjena
stupnja prijenosa. To može
prouzročiti prikaz poruke na
informacijskom centru vozača.
U ručnom načinu rada, kod velikih
brojevu okretaja motora ne obavlja se
automatsko ukapčanje višeg stupnja
prijenosa.
Pokazivanje stupnja prijenosa
Simbol R s brojem ispod njega
označava kad se preporučuje
promjena brzine radi uštede goriva.Pokazivanje promjene stupnja
prijenosa pojavljuje se samo u
ručnom načinu rada..
Elektronički programi vožnje
● Nakon hladnog pokretanja, program radne temperature
povećava brzinu vrtnje motora za brzo postizanje tražene
temperature u katalizatoru.
● Funkcija automatskog odabira praznog hoda automatski
odabire prazni hod kad vozilo
miruje s odabranim stupanjem
prijenosa za vožnju naprijed i
pritisnutom papučicom kočnice.
● Kad je odabran SPORT program,
vozilo odabire stupnjeve
prijenosa pri višim brojevima
okretaja (osim ako je uključena
kontrola brzine). SPORT način
rada 3 183.

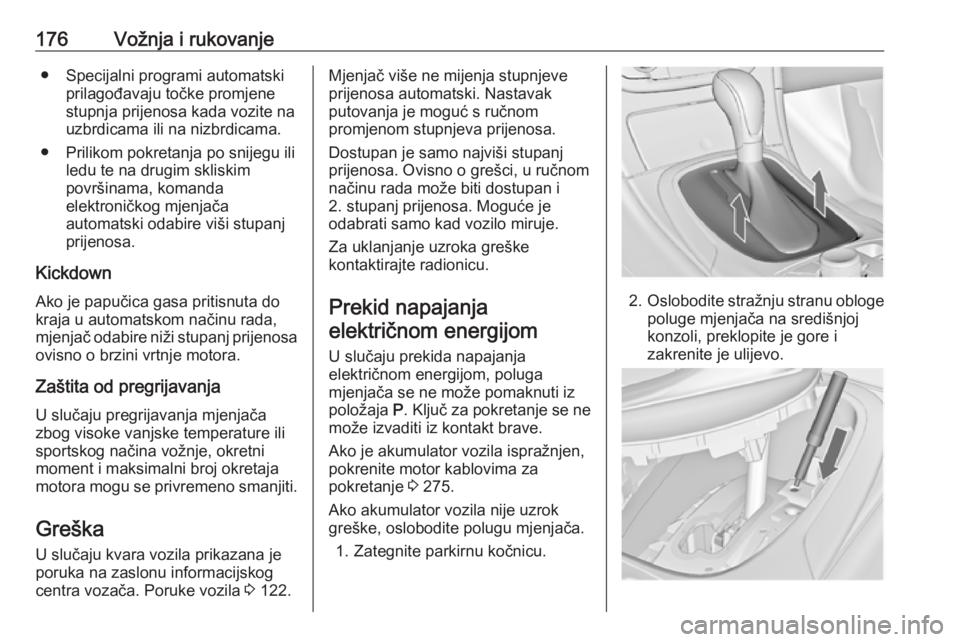

176Vožnja i rukovanje● Specijalni programi automatskiprilagođavaju točke promjene
stupnja prijenosa kada vozite na
uzbrdicama ili na nizbrdicama.
● Prilikom pokretanja po snijegu ili ledu te na drugim skliskim
površinama, komanda
elektroničkog mjenjača
automatski odabire viši stupanj prijenosa.
Kickdown
Ako je papučica gasa pritisnuta do
kraja u automatskom načinu rada,
mjenjač odabire niži stupanj prijenosa ovisno o brzini vrtnje motora.
Zaštita od pregrijavanja
U slučaju pregrijavanja mjenjača
zbog visoke vanjske temperature ili
sportskog načina vožnje, okretni
moment i maksimalni broj okretaja
motora mogu se privremeno smanjiti.
Greška
U slučaju kvara vozila prikazana je poruka na zaslonu informacijskog
centra vozača. Poruke vozila 3 122.Mjenjač više ne mijenja stupnjeve
prijenosa automatski. Nastavak
putovanja je moguć s ručnom
promjenom stupnjeva prijenosa.
Dostupan je samo najviši stupanj
prijenosa. Ovisno o grešci, u ručnom
načinu rada može biti dostupan i
2. stupanj prijenosa. Moguće je
odabrati samo kad vozilo miruje.
Za uklanjanje uzroka greške
kontaktirajte radionicu.
Prekid napajanjaelektričnom energijom
U slučaju prekida napajanja
električnom energijom, poluga
mjenjača se ne može pomaknuti iz
položaja P. Ključ za pokretanje se ne
može izvaditi iz kontakt brave.
Ako je akumulator vozila ispražnjen,
pokrenite motor kablovima za
pokretanje 3 275.
Ako akumulator vozila nije uzrok
greške, oslobodite polugu mjenjača.
1. Zategnite parkirnu kočnicu.
2. Oslobodite stražnju stranu obloge
poluge mjenjača na središnjoj
konzoli, preklopite je gore i
zakrenite je ulijevo.

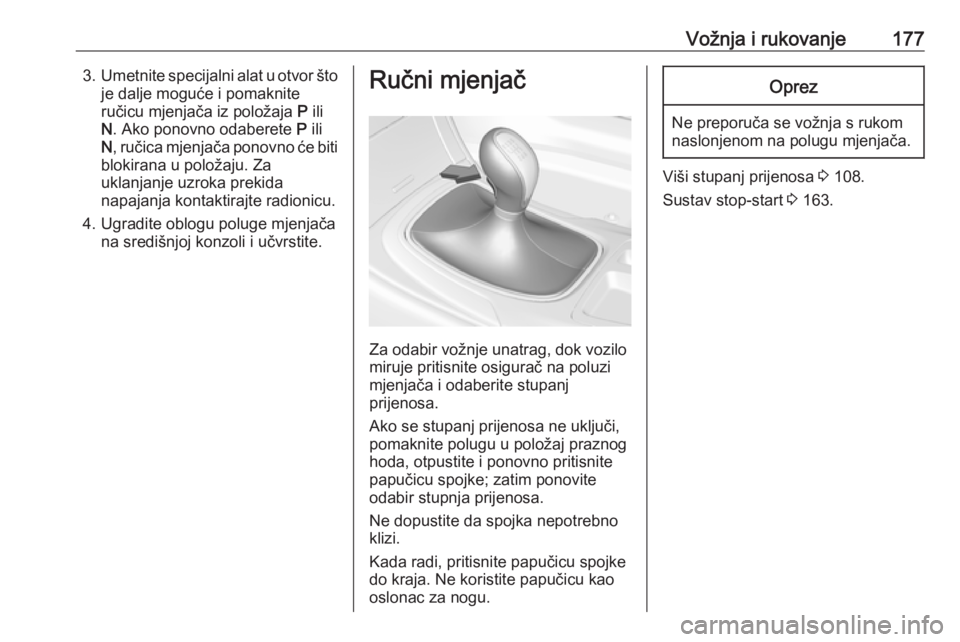

Vožnja i rukovanje1773.Umetnite specijalni alat u otvor što
je dalje moguće i pomaknite
ručicu mjenjača iz položaja P ili
N . Ako ponovno odaberete P ili
N , ručica mjenjača ponovno će biti
blokirana u položaju. Za
uklanjanje uzroka prekida
napajanja kontaktirajte radionicu.
4. Ugradite oblogu poluge mjenjača na središnjoj konzoli i učvrstite.Ručni mjenjač
Za odabir vožnje unatrag, dok vozilo
miruje pritisnite osigurač na poluzi
mjenjača i odaberite stupanj
prijenosa.
Ako se stupanj prijenosa ne uključi,
pomaknite polugu u položaj praznog
hoda, otpustite i ponovno pritisnite
papučicu spojke; zatim ponovite
odabir stupnja prijenosa.
Ne dopustite da spojka nepotrebno
klizi.
Kada radi, pritisnite papučicu spojke
do kraja. Ne koristite papučicu kao
oslonac za nogu.
Oprez
Ne preporuča se vožnja s rukom
naslonjenom na polugu mjenjača.
Viši stupanj prijenosa 3 108.
Sustav stop-start 3 163.

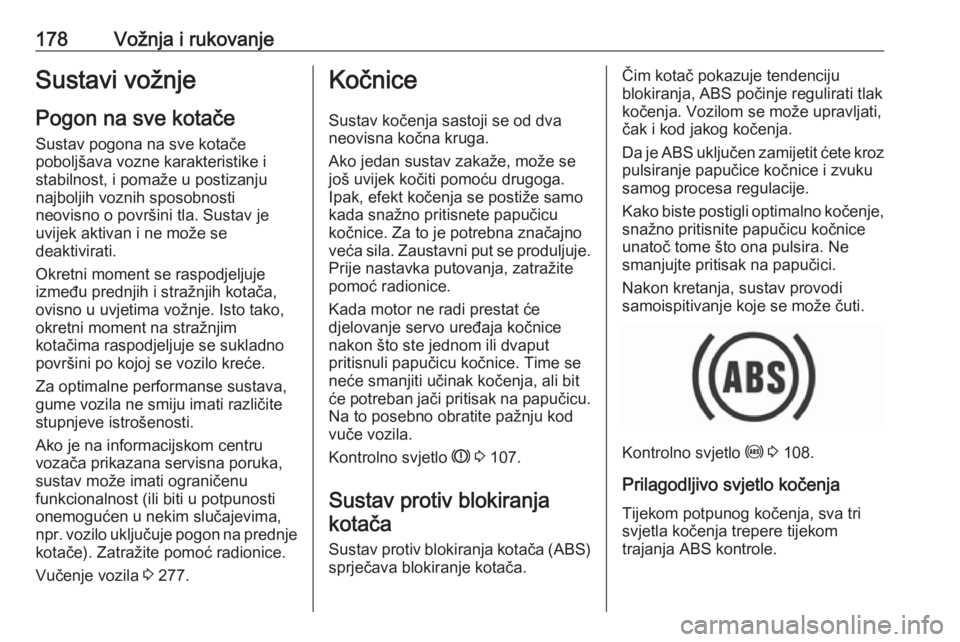

178Vožnja i rukovanjeSustavi vožnje
Pogon na sve kotače
Sustav pogona na sve kotače
poboljšava vozne karakteristike i
stabilnost, i pomaže u postizanju
najboljih voznih sposobnosti
neovisno o površini tla. Sustav je
uvijek aktivan i ne može se
deaktivirati.
Okretni moment se raspodjeljuje
između prednjih i stražnjih kotača,
ovisno u uvjetima vožnje. Isto tako,
okretni moment na stražnjim
kotačima raspodjeljuje se sukladno
površini po kojoj se vozilo kreće.
Za optimalne performanse sustava, gume vozila ne smiju imati različite
stupnjeve istrošenosti.
Ako je na informacijskom centru
vozača prikazana servisna poruka,
sustav može imati ograničenu
funkcionalnost (ili biti u potpunosti onemogućen u nekim slučajevima,
npr. vozilo uključuje pogon na prednje
kotače). Zatražite pomoć radionice.
Vučenje vozila 3 277.Kočnice
Sustav kočenja sastoji se od dva
neovisna kočna kruga.
Ako jedan sustav zakaže, može se
još uvijek kočiti pomoću drugoga.
Ipak, efekt kočenja se postiže samo
kada snažno pritisnete papučicu
kočnice. Za to je potrebna značajno
veća sila. Zaustavni put se produljuje. Prije nastavka putovanja, zatražite
pomoć radionice.
Kada motor ne radi prestat će
djelovanje servo uređaja kočnice
nakon što ste jednom ili dvaput
pritisnuli papučicu kočnice. Time se
neće smanjiti učinak kočenja, ali bit
će potreban jači pritisak na papučicu.
Na to posebno obratite pažnju kod
vuče vozila.
Kontrolno svjetlo R 3 107.
Sustav protiv blokiranja kotača
Sustav protiv blokiranja kotača (ABS)
sprječava blokiranje kotača.Čim kotač pokazuje tendenciju
blokiranja, ABS počinje regulirati tlak kočenja. Vozilom se može upravljati,čak i kod jakog kočenja.
Da je ABS uključen zamijetit ćete kroz
pulsiranje papučice kočnice i zvuku
samog procesa regulacije.
Kako biste postigli optimalno kočenje, snažno pritisnite papučicu kočnice
unatoč tome što ona pulsira. Ne
smanjujte pritisak na papučici.
Nakon kretanja, sustav provodi
samoispitivanje koje se može čuti.
Kontrolno svjetlo u 3 108.
Prilagodljivo svjetlo kočenja
Tijekom potpunog kočenja, sva tri
svjetla kočenja trepere tijekom
trajanja ABS kontrole.
