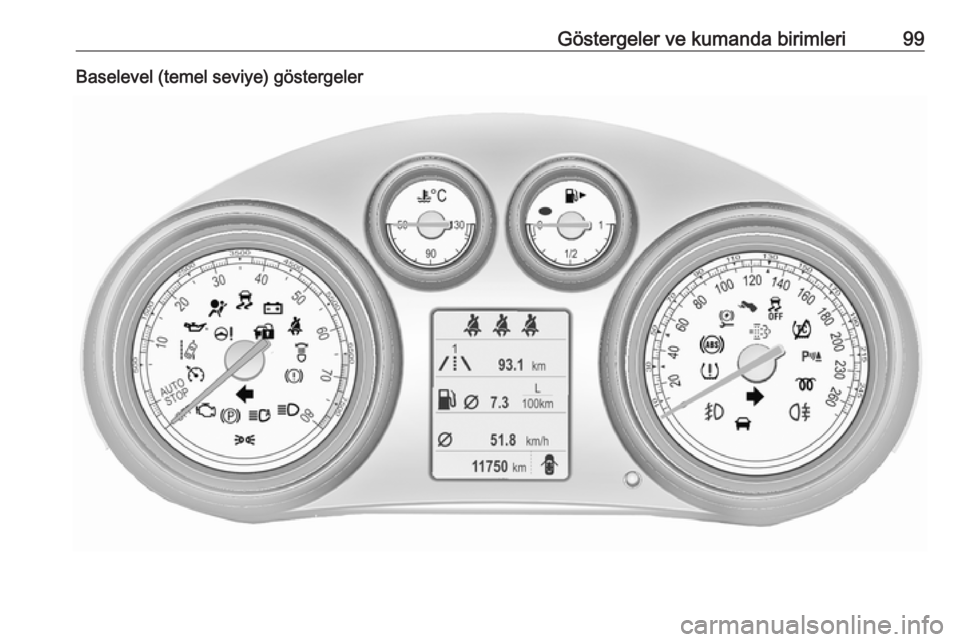

Göstergeler ve kumanda birimleri99Baselevel (temel seviye) göstergeler

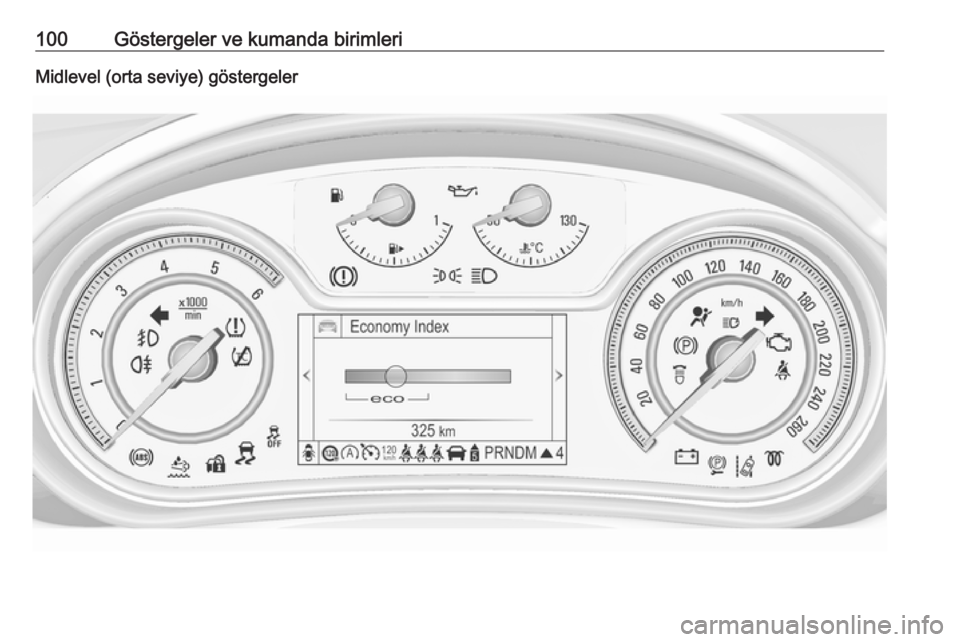

100Göstergeler ve kumanda birimleriMidlevel (orta seviye) göstergeler

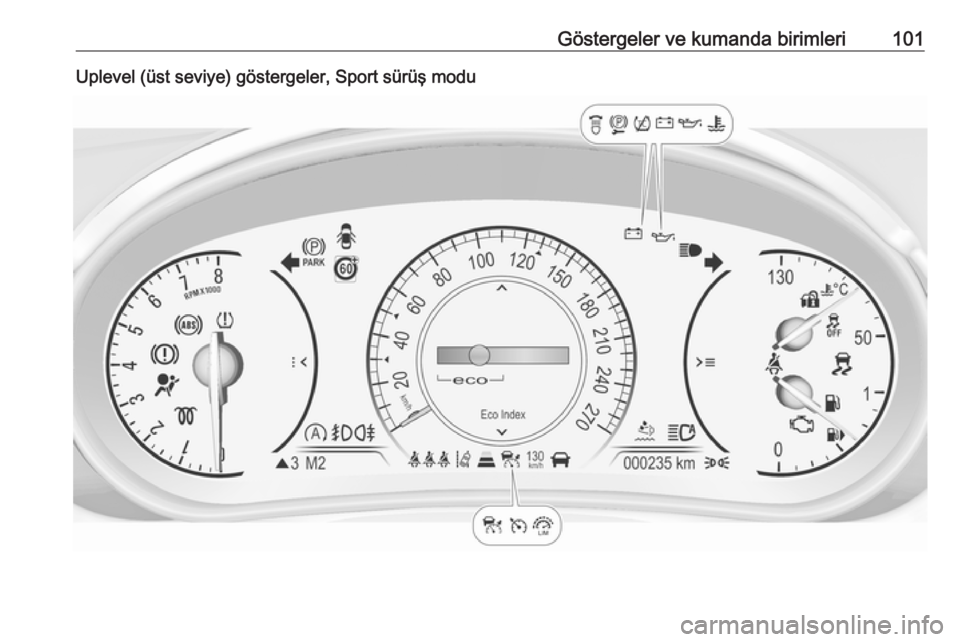

Göstergeler ve kumanda birimleri101Uplevel (üst seviye) göstergeler, Sport sürüş modu

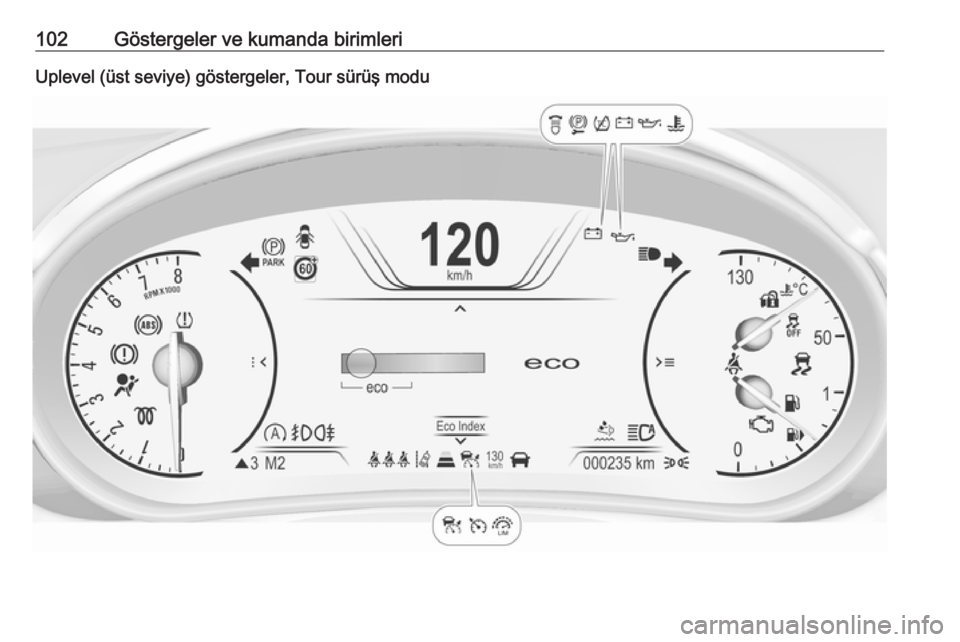

102Göstergeler ve kumanda birimleriUplevel (üst seviye) göstergeler, Tour sürüş modu

Göstergeler ve kumanda birimleri103Genel bakışODönüş sinyali 3 108XEmniyet kemeri takma
uyarısı 3 108vHava yastığı sistemi ve
kemer gerdiricileri 3 109VHava yastığının devre dışı
bırakılması 3 109pŞarj sistemi 3 110ZArıza gösterge lambası
3 110RFren ve debriyaj sistemi
3 110-Pedala basın 3 110mElektrikli park freni 3 111jElektrikli park freni arızası
3 111uAnti blokaj fren sistemi
(ABS) 3 111[ veya
RVites yükseltme 3 111cHıza ve sürüşe duyarlı
direksiyon 3 111Eİzleme mesafesi 3 112)Şerit değiştirme uyarısı
3 112rUltrasonik park sensörleri
3 112nElektronik Stabilite
Kontrolü kapalı 3 112bElektronik Stabilite
Kontrolü ve Çekiş Kontrol
sistemi 3 112kÇekiş Kontrol Sistemi
kapalı 3 112WMotor soğutma sıvısı
sıcaklığı 3 112!Ön ısıtma 3 113%Dizel partikül filtresi
3 113YAdBlue 3 113wLastik basıncı kontrol
sistemi 3 113IMotor yağ basıncı 3 113i veya
YDüşük yakıt seviyesi
3 114dElektronik şifreli devre
kesici (immobilizer)
3 114DAutostop 3 1148Dış aydınlatma 3 114CUzun hüzmeli far 3 114lUzun hüzmeli far asistanı
3 115fSürüşe duyarlı ön farlar
(AFL) 3 115>Sis farı 3 115rArka sis lambası 3 115mHız Sabitleme Sistemi
(Cruise control) 3 115C veya
mAyarlanabilir hız sabitle‐
yici 3 115AÖnde araç tespit edildi
3 115

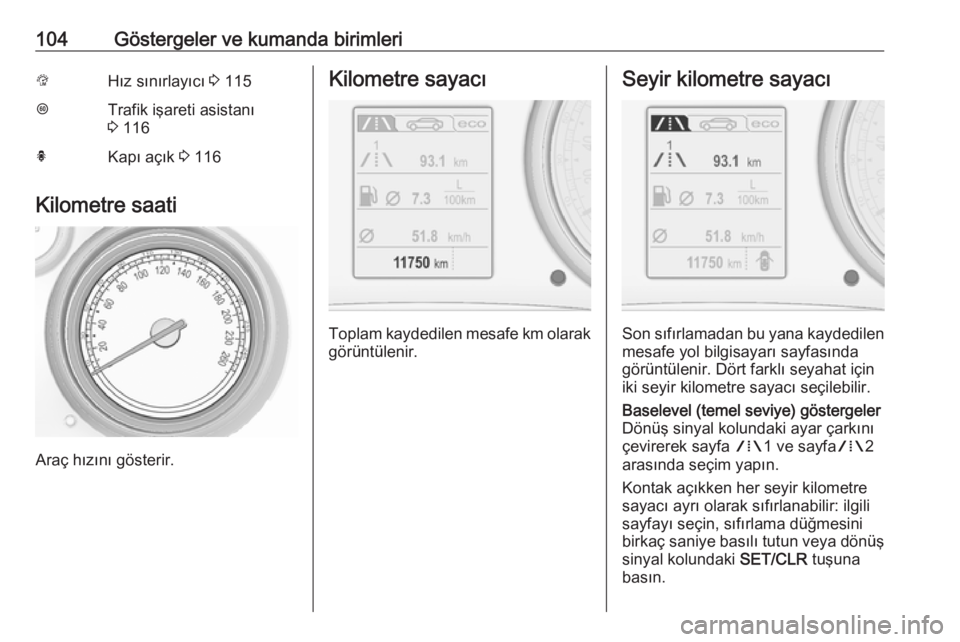

104Göstergeler ve kumanda birimleriLHız sınırlayıcı 3 115LTrafik işareti asistanı
3 116hKapı açık 3 116
Kilometre saati
Araç hızını gösterir.
Kilometre sayacı
Toplam kaydedilen mesafe km olarak
görüntülenir.
Seyir kilometre sayacı
Son sıfırlamadan bu yana kaydedilen
mesafe yol bilgisayarı sayfasında
görüntülenir. Dört farklı seyahat için iki seyir kilometre sayacı seçilebilir.
Baselevel (temel seviye) göstergelerDönüş sinyal kolundaki ayar çarkını
çevirerek sayfa W1 ve sayfa W2
arasında seçim yapın.
Kontak açıkken her seyir kilometre
sayacı ayrı olarak sıfırlanabilir: ilgili
sayfayı seçin, sıfırlama düğmesini
birkaç saniye basılı tutun veya dönüş sinyal kolundaki SET/CLR tuşuna
basın.

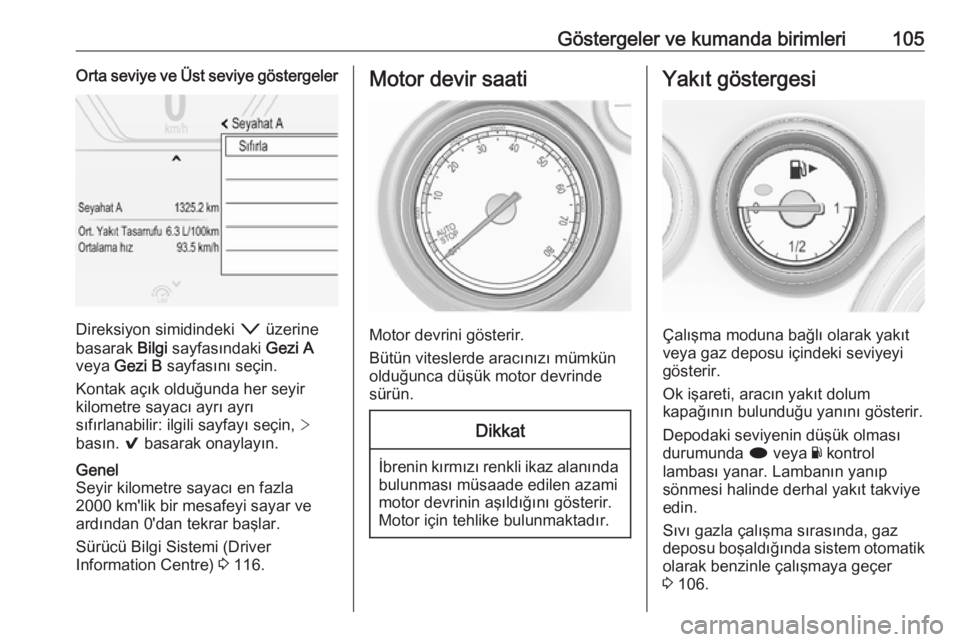

Göstergeler ve kumanda birimleri105Orta seviye ve Üst seviye göstergeler
Direksiyon simidindeki o üzerine
basarak Bilgi sayfasındaki Gezi A
veya Gezi B sayfasını seçin.
Kontak açık olduğunda her seyir
kilometre sayacı ayrı ayrı
sıfırlanabilir: ilgili sayfayı seçin, >
basın. 9 basarak onaylayın.
Genel
Seyir kilometre sayacı en fazla
2000 km'lik bir mesafeyi sayar ve
ardından 0'dan tekrar başlar.
Sürücü Bilgi Sistemi (Driver
Information Centre) 3 116.Motor devir saati
Motor devrini gösterir.
Bütün viteslerde aracınızı mümkün
olduğunca düşük motor devrinde sürün.
Dikkat
İbrenin kırmızı renkli ikaz alanında bulunması müsaade edilen azami
motor devrinin aşıldığını gösterir.
Motor için tehlike bulunmaktadır.
Yakıt göstergesi
Çalışma moduna bağlı olarak yakıt
veya gaz deposu içindeki seviyeyi
gösterir.
Ok işareti, aracın yakıt dolum
kapağının bulunduğu yanını gösterir.
Depodaki seviyenin düşük olması
durumunda i veya Y kontrol
lambası yanar. Lambanın yanıp sönmesi halinde derhal yakıt takviye
edin.
Sıvı gazla çalışma sırasında, gaz
deposu boşaldığında sistem otomatik olarak benzinle çalışmaya geçer
3 106.

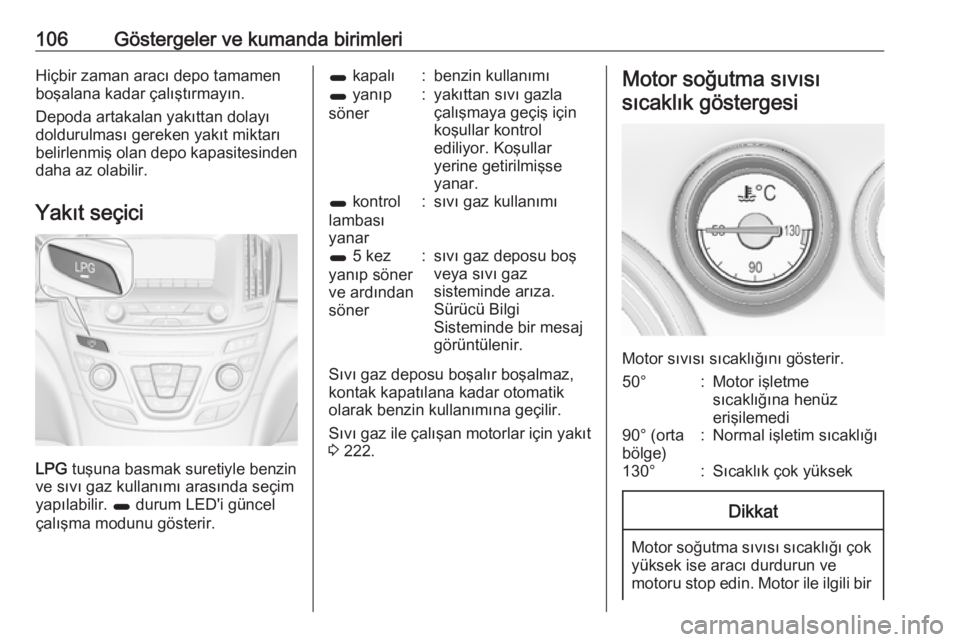

106Göstergeler ve kumanda birimleriHiçbir zaman aracı depo tamamen
boşalana kadar çalıştırmayın.
Depoda artakalan yakıttan dolayı
doldurulması gereken yakıt miktarı
belirlenmiş olan depo kapasitesinden
daha az olabilir.
Yakıt seçici
LPG tuşuna basmak suretiyle benzin
ve sıvı gaz kullanımı arasında seçim
yapılabilir. 1 durum LED'i güncel
çalışma modunu gösterir.
1 kapalı:benzin kullanımı1 yanıp
söner:yakıttan sıvı gazla
çalışmaya geçiş için
koşullar kontrol
ediliyor. Koşullar
yerine getirilmişse
yanar.1 kontrol
lambası
yanar:sıvı gaz kullanımı1 5 kez
yanıp söner
ve ardından
söner:sıvı gaz deposu boş
veya sıvı gaz
sisteminde arıza.
Sürücü Bilgi
Sisteminde bir mesaj
görüntülenir.
Sıvı gaz deposu boşalır boşalmaz,
kontak kapatılana kadar otomatik
olarak benzin kullanımına geçilir.
Sıvı gaz ile çalışan motorlar için yakıt 3 222.
Motor soğutma sıvısı
sıcaklık göstergesi
Motor sıvısı sıcaklığını gösterir.
50°:Motor işletme
sıcaklığına henüz
erişilemedi90° (orta
bölge):Normal işletim sıcaklığı130°:Sıcaklık çok yüksekDikkat
Motor soğutma sıvısı sıcaklığı çok yüksek ise aracı durdurun ve
motoru stop edin. Motor ile ilgili bir

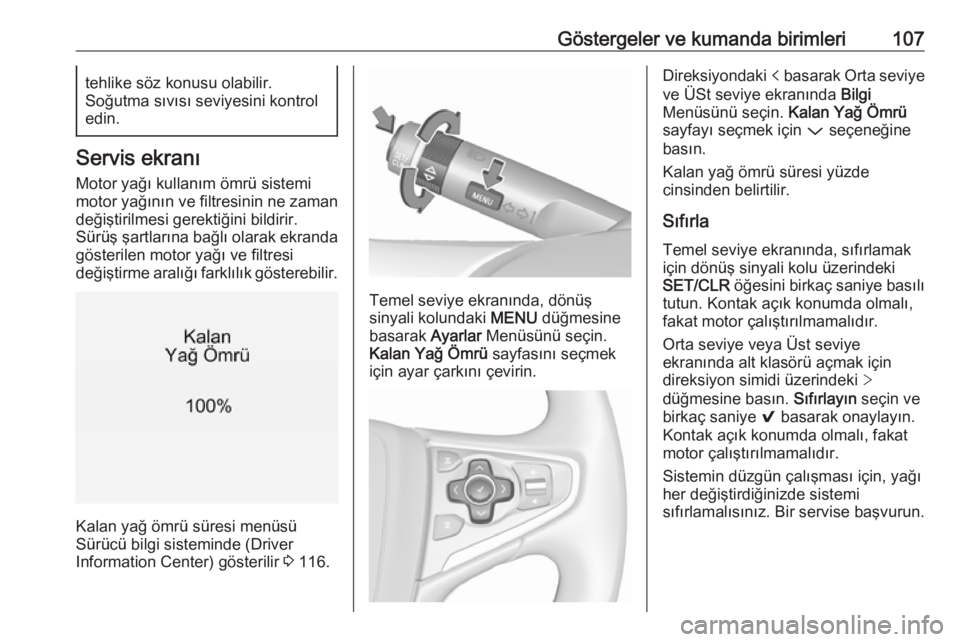

Göstergeler ve kumanda birimleri107tehlike söz konusu olabilir.
Soğutma sıvısı seviyesini kontrol
edin.
Servis ekranı
Motor yağı kullanım ömrü sistemi
motor yağının ve filtresinin ne zaman
değiştirilmesi gerektiğini bildirir.
Sürüş şartlarına bağlı olarak ekranda
gösterilen motor yağı ve filtresi
değiştirme aralığı farklılık gösterebilir.
Kalan yağ ömrü süresi menüsü
Sürücü bilgi sisteminde (Driver
Information Center) gösterilir 3 116.
Temel seviye ekranında, dönüş
sinyali kolundaki MENU düğmesine
basarak Ayarlar Menüsünü seçin.
Kalan Yağ Ömrü sayfasını seçmek
için ayar çarkını çevirin.
Direksiyondaki p basarak Orta seviye
ve ÜSt seviye ekranında Bilgi
Menüsünü seçin. Kalan Yağ Ömrü
sayfayı seçmek için P seçeneğine
basın.
Kalan yağ ömrü süresi yüzde
cinsinden belirtilir.
Sıfırla Temel seviye ekranında, sıfırlamak
için dönüş sinyali kolu üzerindeki
SET/CLR öğesini birkaç saniye basılı
tutun. Kontak açık konumda olmalı,
fakat motor çalıştırılmamalıdır.
Orta seviye veya Üst seviye
ekranında alt klasörü açmak için
direksiyon simidi üzerindeki >
düğmesine basın. Sıfırlayın seçin ve
birkaç saniye 9 basarak onaylayın.
Kontak açık konumda olmalı, fakat
motor çalıştırılmamalıdır.
Sistemin düzgün çalışması için, yağı
her değiştirdiğinizde sistemi
sıfırlamalısınız. Bir servise başvurun.

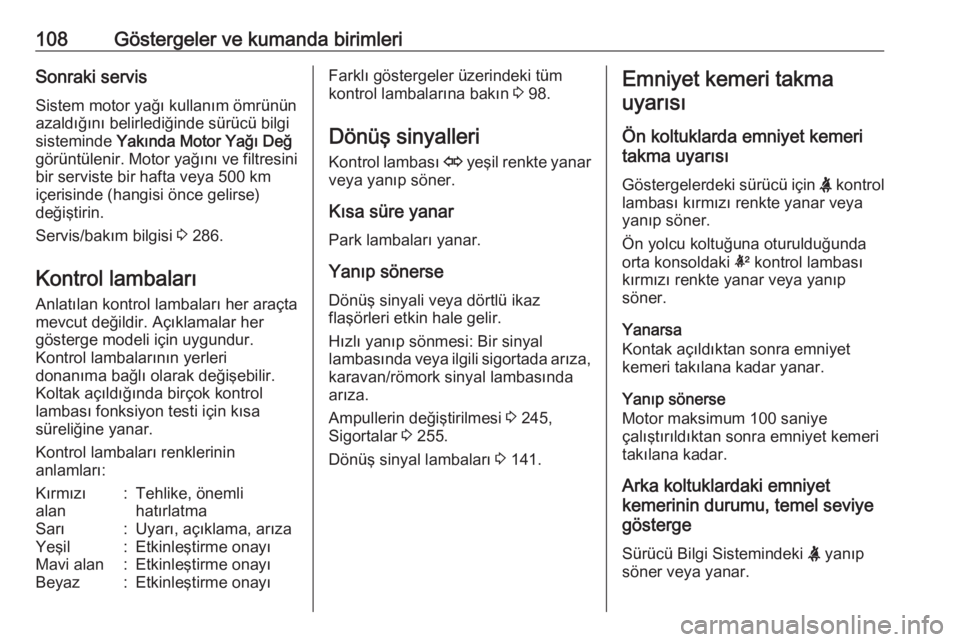

108Göstergeler ve kumanda birimleriSonraki servisSistem motor yağı kullanım ömrünün
azaldığını belirlediğinde sürücü bilgi
sisteminde Yakında Motor Yağı Değ
görüntülenir. Motor yağını ve filtresini
bir serviste bir hafta veya 500 km
içerisinde (hangisi önce gelirse)
değiştirin.
Servis/bakım bilgisi 3 286.
Kontrol lambaları
Anlatılan kontrol lambaları her araçta
mevcut değildir. Açıklamalar her
gösterge modeli için uygundur.
Kontrol lambalarının yerleri
donanıma bağlı olarak değişebilir.
Koltak açıldığında birçok kontrol
lambası fonksiyon testi için kısa
süreliğine yanar.
Kontrol lambaları renklerinin
anlamları:Kırmızı
alan:Tehlike, önemli
hatırlatmaSarı:Uyarı, açıklama, arızaYeşil:Etkinleştirme onayıMavi alan:Etkinleştirme onayıBeyaz:Etkinleştirme onayıFarklı göstergeler üzerindeki tüm
kontrol lambalarına bakın 3 98.
Dönüş sinyalleri
Kontrol lambası O yeşil renkte yanar
veya yanıp söner.
Kısa süre yanar Park lambaları yanar.
Yanıp sönerse Dönüş sinyali veya dörtlü ikaz
flaşörleri etkin hale gelir.
Hızlı yanıp sönmesi: Bir sinyal
lambasında veya ilgili sigortada arıza,
karavan/römork sinyal lambasında
arıza.
Ampullerin değiştirilmesi 3 245,
Sigortalar 3 255.
Dönüş sinyal lambaları 3 141.Emniyet kemeri takma
uyarısı
Ön koltuklarda emniyet kemeri
takma uyarısı
Göstergelerdeki sürücü için X kontrol
lambası kırmızı renkte yanar veya
yanıp söner.
Ön yolcu koltuğuna oturulduğunda
orta konsoldaki k kontrol lambası
kırmızı renkte yanar veya yanıp
söner.
Yanarsa
Kontak açıldıktan sonra emniyet
kemeri takılana kadar yanar.
Yanıp sönerse
Motor maksimum 100 saniye
çalıştırıldıktan sonra emniyet kemeri
takılana kadar.
Arka koltuklardaki emniyet
kemerinin durumu, temel seviye
gösterge
Sürücü Bilgi Sistemindeki X yanıp
söner veya yanar.
