Automobilio priežiūra259Registracijos numerioapšvietimas
1. Į lemputės laikiklį vertikaliai įterpkite atsuktuvą, paspauskite į
šoną ir spyruoklę atleiskite.
2. Ištraukite lemputę žemyn, stengdamiesi netraukti kabelio.
3. Pasukdami prieš laikrodžiorodyklę, nuimkite lemputės laikiklį
nuo žibinto korpuso.
4. Ištraukite lemputę iš lemputės laikiklio ir pakeiskite nauja.
5. Įstatykite lemputės laikiklį į žibinto
korpusą ir pasukite pagal
laikrodžio rodyklę.
6. Įstatykite žibintą į bamperį, kad susijungtų.
Vidaus apšvietimas
Plafono apšvietimas, skaitymo
lemputės
Lemputės turi būti pakeistos
dirbtuvėse.
Bagažinės skyriaus apšvietimas

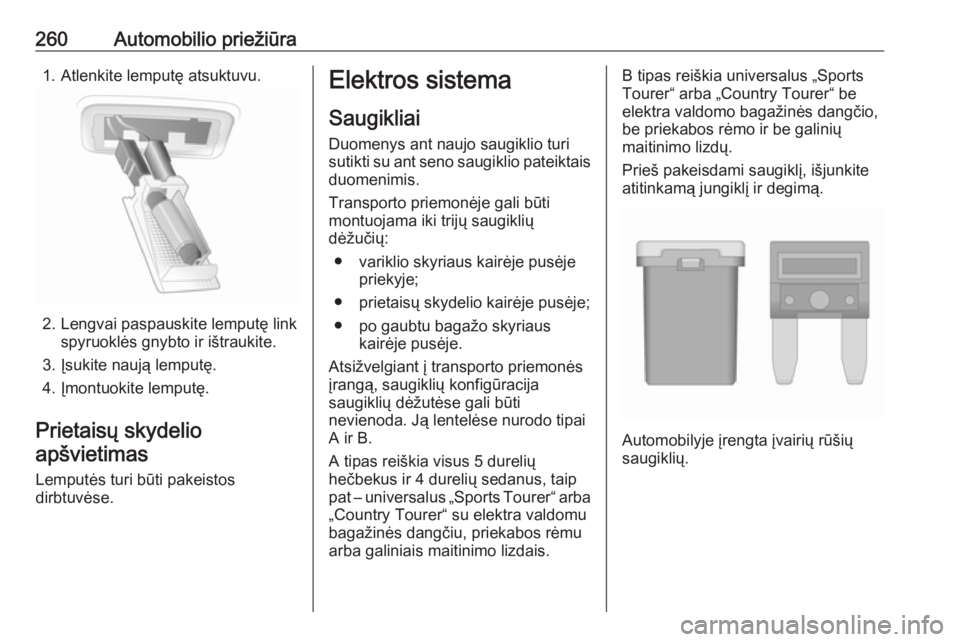

260Automobilio priežiūra1. Atlenkite lemputę atsuktuvu.
2. Lengvai paspauskite lemputę linkspyruoklės gnybto ir ištraukite.
3. Įsukite naują lemputę.
4. Įmontuokite lemputę.
Prietaisų skydelio apšvietimas
Lemputės turi būti pakeistos
dirbtuvėse.
Elektros sistema
Saugikliai Duomenys ant naujo saugiklio turisutikti su ant seno saugiklio pateiktais duomenimis.
Transporto priemonėje gali būti
montuojama iki trijų saugiklių
dėžučių:
● variklio skyriaus kairėje pusėje priekyje;
● prietaisų skydelio kairėje pusėje; ● po gaubtu bagažo skyriaus kairėje pusėje.
Atsižvelgiant į transporto priemonės
įrangą, saugiklių konfigūracija
saugiklių dėžutėse gali būti
nevienoda. Ją lentelėse nurodo tipai
A ir B.
A tipas reiškia visus 5 durelių
hečbekus ir 4 durelių sedanus, taip
pat – universalus „Sports Tourer“ arba
„Country Tourer“ su elektra valdomu
bagažinės dangčiu, priekabos rėmu
arba galiniais maitinimo lizdais.B tipas reiškia universalus „Sports
Tourer“ arba „Country Tourer“ be
elektra valdomo bagažinės dangčio,
be priekabos rėmo ir be galinių
maitinimo lizdų.
Prieš pakeisdami saugiklį, išjunkite
atitinkamą jungiklį ir degimą.
Automobilyje įrengta įvairių rūšių
saugiklių.

Automobilio priežiūra261

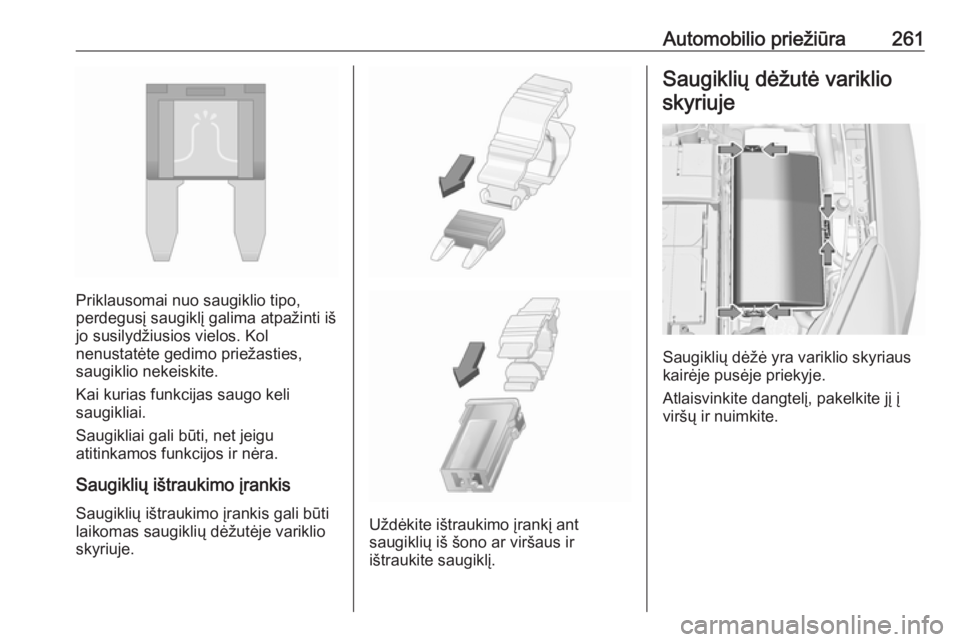

Priklausomai nuo saugiklio tipo,
perdegusį saugiklį galima atpažinti iš
jo susilydžiusios vielos. Kol
nenustatėte gedimo priežasties,
saugiklio nekeiskite.
Kai kurias funkcijas saugo keli
saugikliai.
Saugikliai gali būti, net jeigu
atitinkamos funkcijos ir nėra.
Saugiklių ištraukimo įrankis Saugiklių ištraukimo įrankis gali būti
laikomas saugiklių dėžutėje variklio
skyriuje.
Uždėkite ištraukimo įrankį ant
saugiklių iš šono ar viršaus ir
ištraukite saugiklį.
Saugiklių dėžutė variklio
skyriuje
Saugiklių dėžė yra variklio skyriaus
kairėje pusėje priekyje.
Atlaisvinkite dangtelį, pakelkite jį į
viršų ir nuimkite.

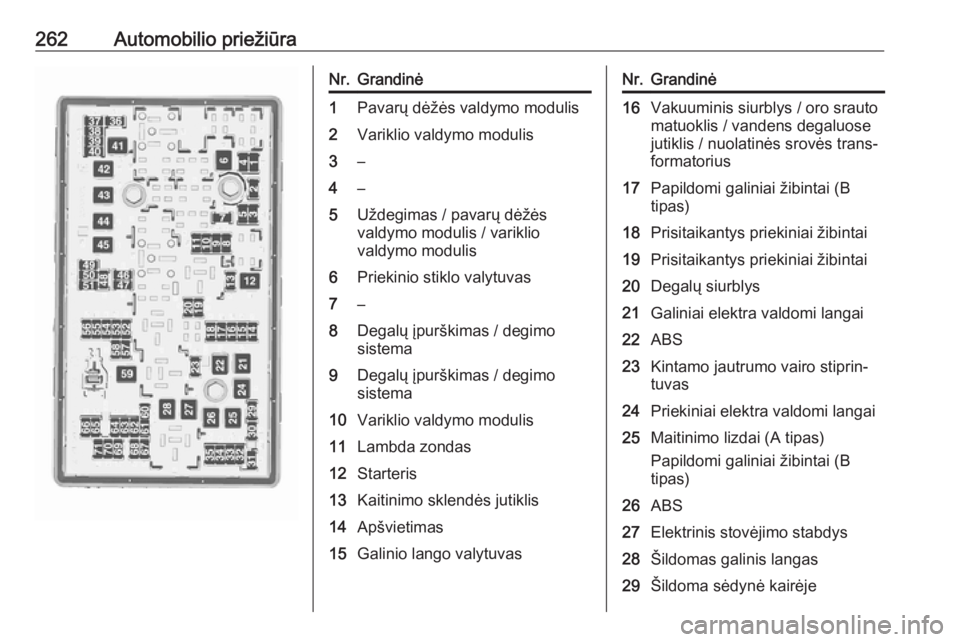

262Automobilio priežiūraNr.Grandinė1Pavarų dėžės valdymo modulis2Variklio valdymo modulis3–4–5Uždegimas / pavarų dėžės
valdymo modulis / variklio
valdymo modulis6Priekinio stiklo valytuvas7–8Degalų įpurškimas / degimo
sistema9Degalų įpurškimas / degimo
sistema10Variklio valdymo modulis11Lambda zondas12Starteris13Kaitinimo sklendės jutiklis14Apšvietimas15Galinio lango valytuvasNr.Grandinė16Vakuuminis siurblys / oro srauto
matuoklis / vandens degaluose
jutiklis / nuolatinės srovės trans‐
formatorius17Papildomi galiniai žibintai (B
tipas)18Prisitaikantys priekiniai žibintai19Prisitaikantys priekiniai žibintai20Degalų siurblys21Galiniai elektra valdomi langai22ABS23Kintamo jautrumo vairo stiprin‐
tuvas24Priekiniai elektra valdomi langai25Maitinimo lizdai (A tipas)
Papildomi galiniai žibintai (B
tipas)26ABS27Elektrinis stovėjimo stabdys28Šildomas galinis langas29Šildoma sėdynė kairėje

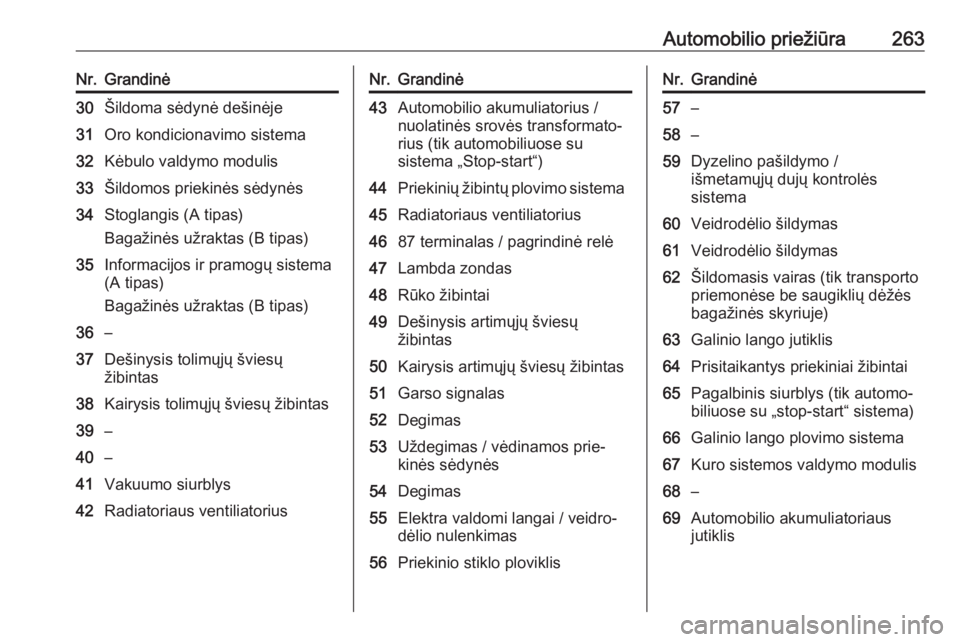

Automobilio priežiūra263Nr.Grandinė30Šildoma sėdynė dešinėje31Oro kondicionavimo sistema32Kėbulo valdymo modulis33Šildomos priekinės sėdynės34Stoglangis (A tipas)
Bagažinės užraktas (B tipas)35Informacijos ir pramogų sistema
(A tipas)
Bagažinės užraktas (B tipas)36–37Dešinysis tolimųjų šviesų
žibintas38Kairysis tolimųjų šviesų žibintas39–40–41Vakuumo siurblys42Radiatoriaus ventiliatoriusNr.Grandinė43Automobilio akumuliatorius /
nuolatinės srovės transformato‐
rius (tik automobiliuose su
sistema „Stop-start“)44Priekinių žibintų plovimo sistema45Radiatoriaus ventiliatorius4687 terminalas / pagrindinė relė47Lambda zondas48Rūko žibintai49Dešinysis artimųjų šviesų
žibintas50Kairysis artimųjų šviesų žibintas51Garso signalas52Degimas53Uždegimas / vėdinamos prie‐
kinės sėdynės54Degimas55Elektra valdomi langai / veidro‐
dėlio nulenkimas56Priekinio stiklo ploviklisNr.Grandinė57–58–59Dyzelino pašildymo /
išmetamųjų dujų kontrolės
sistema60Veidrodėlio šildymas61Veidrodėlio šildymas62Šildomasis vairas (tik transporto
priemonėse be saugiklių dėžės
bagažinės skyriuje)63Galinio lango jutiklis64Prisitaikantys priekiniai žibintai65Pagalbinis siurblys (tik automo‐
biliuose su „stop-start“ sistema)66Galinio lango plovimo sistema67Kuro sistemos valdymo modulis68–69Automobilio akumuliatoriaus
jutiklis

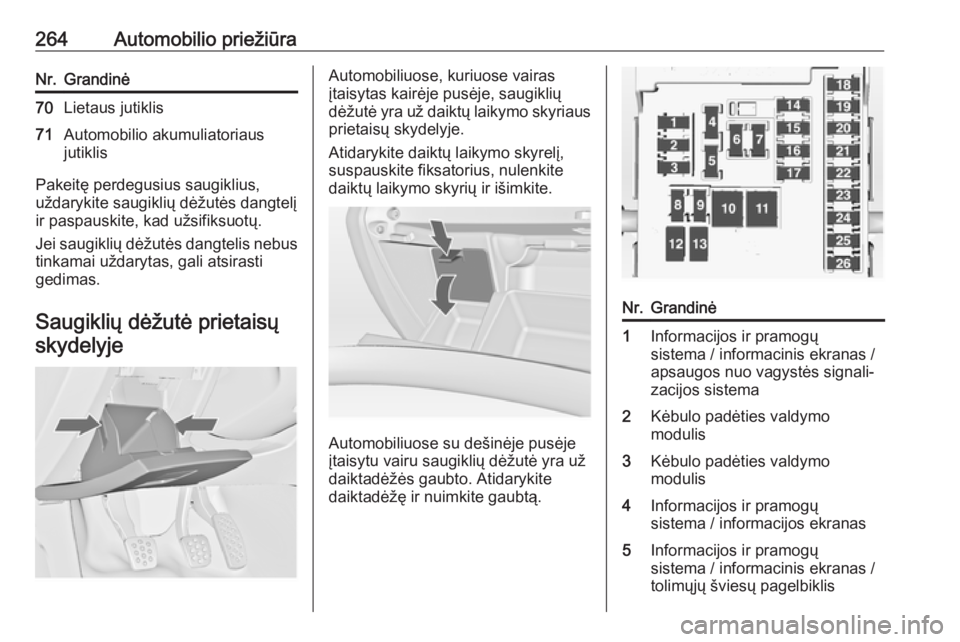

264Automobilio priežiūraNr.Grandinė70Lietaus jutiklis71Automobilio akumuliatoriaus
jutiklis
Pakeitę perdegusius saugiklius,
uždarykite saugiklių dėžutės dangtelį ir paspauskite, kad užsifiksuotų.
Jei saugiklių dėžutės dangtelis nebus tinkamai uždarytas, gali atsirasti
gedimas.
Saugiklių dėžutė prietaisų skydelyje
Automobiliuose, kuriuose vairas
įtaisytas kairėje pusėje, saugiklių
dėžutė yra už daiktų laikymo skyriaus prietaisų skydelyje.
Atidarykite daiktų laikymo skyrelį,
suspauskite fiksatorius, nulenkite
daiktų laikymo skyrių ir išimkite.
Automobiliuose su dešinėje pusėje
įtaisytu vairu saugiklių dėžutė yra už
daiktadėžės gaubto. Atidarykite
daiktadėžę ir nuimkite gaubtą.
Nr.Grandinė1Informacijos ir pramogų
sistema / informacinis ekranas /
apsaugos nuo vagystės signali‐
zacijos sistema2Kėbulo padėties valdymo
modulis3Kėbulo padėties valdymo
modulis4Informacijos ir pramogų
sistema / informacijos ekranas5Informacijos ir pramogų
sistema / informacinis ekranas /
tolimųjų šviesų pagelbiklis

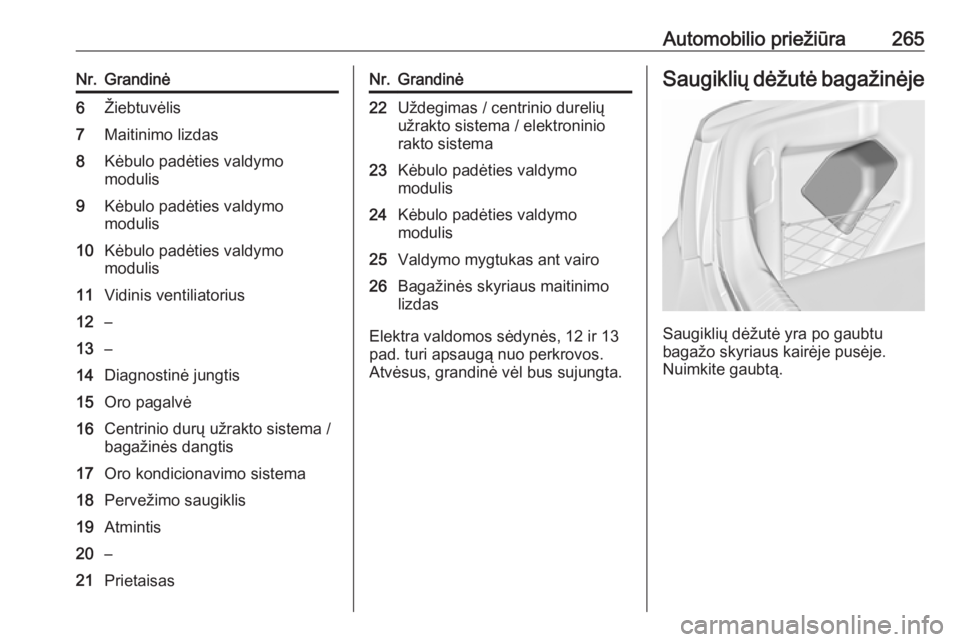

Automobilio priežiūra265Nr.Grandinė6Žiebtuvėlis7Maitinimo lizdas8Kėbulo padėties valdymo
modulis9Kėbulo padėties valdymo
modulis10Kėbulo padėties valdymo
modulis11Vidinis ventiliatorius12–13–14Diagnostinė jungtis15Oro pagalvė16Centrinio durų užrakto sistema /
bagažinės dangtis17Oro kondicionavimo sistema18Pervežimo saugiklis19Atmintis20–21PrietaisasNr.Grandinė22Uždegimas / centrinio durelių
užrakto sistema / elektroninio
rakto sistema23Kėbulo padėties valdymo
modulis24Kėbulo padėties valdymo
modulis25Valdymo mygtukas ant vairo26Bagažinės skyriaus maitinimo
lizdas
Elektra valdomos sėdynės, 12 ir 13
pad. turi apsaugą nuo perkrovos.
Atvėsus, grandinė vėl bus sujungta.
Saugiklių dėžutė bagažinėje
Saugiklių dėžutė yra po gaubtu
bagažo skyriaus kairėje pusėje.
Nuimkite gaubtą.

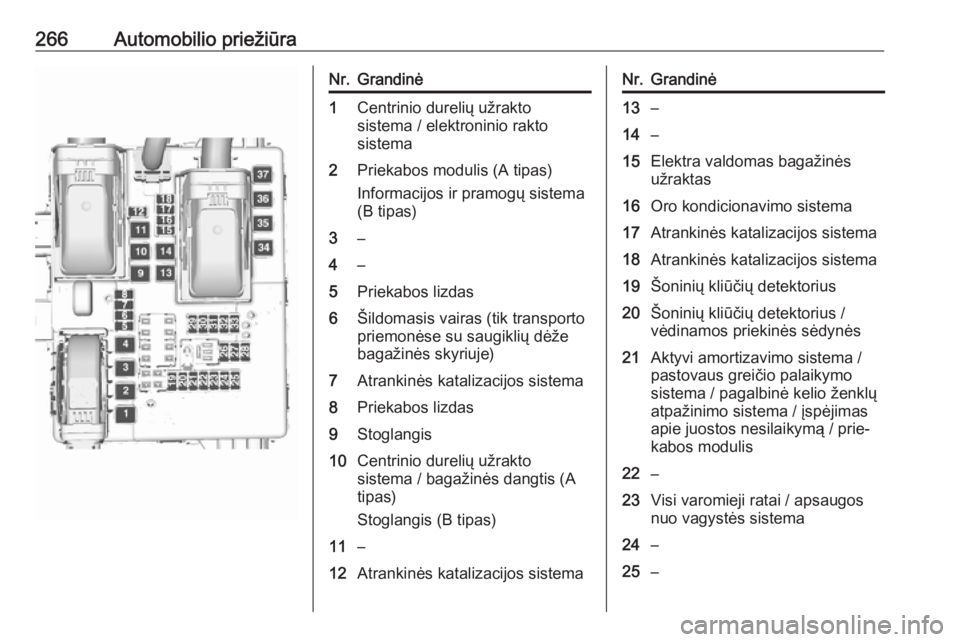

266Automobilio priežiūraNr.Grandinė1Centrinio durelių užrakto
sistema / elektroninio rakto
sistema2Priekabos modulis (A tipas)
Informacijos ir pramogų sistema
(B tipas)3–4–5Priekabos lizdas6Šildomasis vairas (tik transporto
priemonėse su saugiklių dėže
bagažinės skyriuje)7Atrankinės katalizacijos sistema8Priekabos lizdas9Stoglangis10Centrinio durelių užrakto
sistema / bagažinės dangtis (A
tipas)
Stoglangis (B tipas)11–12Atrankinės katalizacijos sistemaNr.Grandinė13–14–15Elektra valdomas bagažinės
užraktas16Oro kondicionavimo sistema17Atrankinės katalizacijos sistema18Atrankinės katalizacijos sistema19Šoninių kliūčių detektorius20Šoninių kliūčių detektorius /
vėdinamos priekinės sėdynės21Aktyvi amortizavimo sistema /
pastovaus greičio palaikymo
sistema / pagalbinė kelio ženklų
atpažinimo sistema / įspėjimas
apie juostos nesilaikymą / prie‐
kabos modulis22–23Visi varomieji ratai / apsaugos
nuo vagystės sistema24–25–

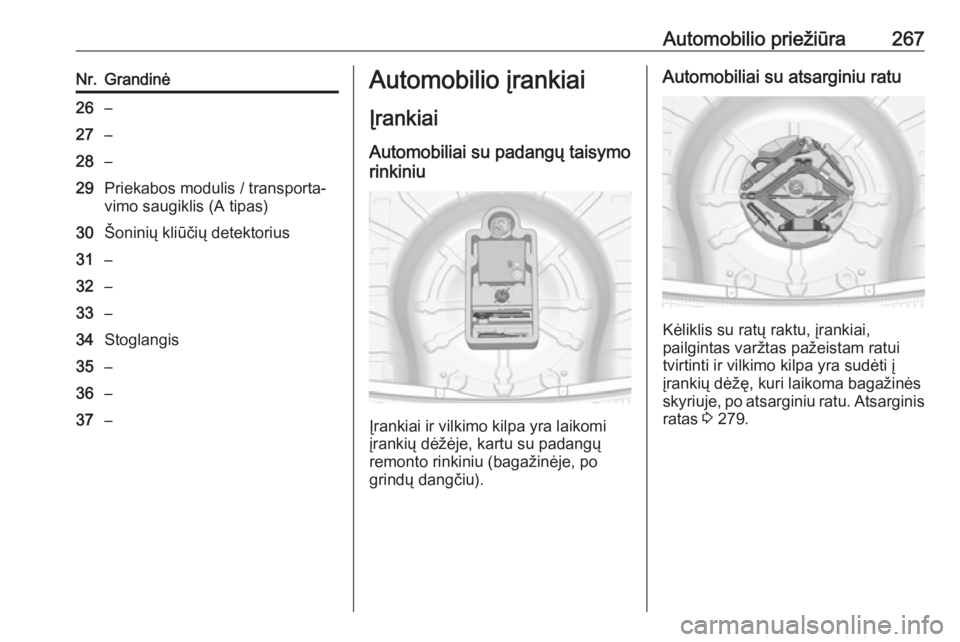

Automobilio priežiūra267Nr.Grandinė26–27–28–29Priekabos modulis / transporta‐
vimo saugiklis (A tipas)30Šoninių kliūčių detektorius31–32–33–34Stoglangis35–36–37–Automobilio įrankiai
Įrankiai Automobiliai su padangų taisymo
rinkiniu
Įrankiai ir vilkimo kilpa yra laikomi
įrankių dėžėje, kartu su padangų
remonto rinkiniu (bagažinėje, po
grindų dangčiu).
Automobiliai su atsarginiu ratu
Kėliklis su ratų raktu, įrankiai,
pailgintas varžtas pažeistam ratui
tvirtinti ir vilkimo kilpa yra sudėti į
įrankių dėžę, kuri laikoma bagažinės
skyriuje, po atsarginiu ratu. Atsarginis ratas 3 279.

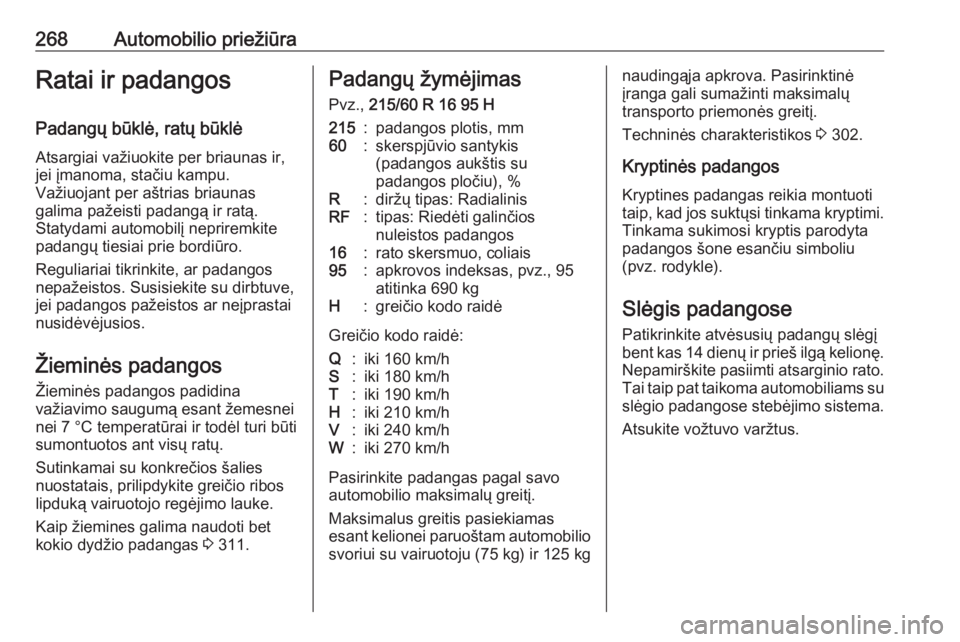

268Automobilio priežiūraRatai ir padangos
Padangų būklė, ratų būklė
Atsargiai važiuokite per briaunas ir,
jei įmanoma, stačiu kampu.
Važiuojant per aštrias briaunas
galima pažeisti padangą ir ratą.
Statydami automobilį nepriremkite
padangų tiesiai prie bordiūro.
Reguliariai tikrinkite, ar padangos
nepažeistos. Susisiekite su dirbtuve,
jei padangos pažeistos ar neįprastai
nusidėvėjusios.
Žieminės padangos
Žieminės padangos padidina
važiavimo saugumą esant žemesnei
nei 7 °C temperatūrai ir todėl turi būti
sumontuotos ant visų ratų.
Sutinkamai su konkrečios šalies
nuostatais, prilipdykite greičio ribos
lipduką vairuotojo regėjimo lauke.
Kaip žiemines galima naudoti bet
kokio dydžio padangas 3 311.Padangų žymėjimas
Pvz., 215/60 R 16 95 H215:padangos plotis, mm60:skerspjūvio santykis
(padangos aukštis su
padangos pločiu), %R:diržų tipas: RadialinisRF:tipas: Riedėti galinčios
nuleistos padangos16:rato skersmuo, coliais95:apkrovos indeksas, pvz., 95
atitinka 690 kgH:greičio kodo raidė
Greičio kodo raidė:
Q:iki 160 km/hS:iki 180 km/hT:iki 190 km/hH:iki 210 km/hV:iki 240 km/hW:iki 270 km/h
Pasirinkite padangas pagal savo
automobilio maksimalų greitį.
Maksimalus greitis pasiekiamas
esant kelionei paruoštam automobilio svoriui su vairuotoju (75 kg) ir 125 kg
naudingąja apkrova. Pasirinktinė
įranga gali sumažinti maksimalų
transporto priemonės greitį.
Techninės charakteristikos 3 302.
Kryptinės padangos
Kryptines padangas reikia montuoti
taip, kad jos suktųsi tinkama kryptimi. Tinkama sukimosi kryptis parodyta
padangos šone esančiu simboliu
(pvz. rodykle).
Slėgis padangose
Patikrinkite atvėsusių padangų slėgį
bent kas 14 dienų ir prieš ilgą kelionę. Nepamirškite pasiimti atsarginio rato.
Tai taip pat taikoma automobiliams su
slėgio padangose stebėjimo sistema.
Atsukite vožtuvo varžtus.
