Automašīnas kopšana2593. Izvelciet spuldzi no spuldzesietveres un nomainiet to.
4. Ievietojiet spuldzes patronu un pagrieziet pulksteņrādītāju
kustības virzienā.
5. Ievietojiet luktura kreiso malu, bīdiet pa kreisi un ievietojiet labo
malu.
Numura zīmes
apgaismojums
Numura zīmes apgaismojums sastāv
no LED lukturiem un nav maināms. Ja
LED lukturi ir bojāti, palūdziet
autoservisa darbiniekiem tos
nomainīt.
Salona apgaismojums
Salona apgaismojuma lampa,
lasāmlampiņas
Uzticiet spuldžu nomaiņu
autoservisam.Bagāžas nodalījuma
apgaismojums
Uzticiet spuldžu nomaiņu
autoservisam.
Instrumentu paneļa apgaismojums
Uzticiet spuldžu nomaiņu
autoservisam.Elektrosistēma
Drošinātāji
Datiem uz jaunā drošinātāja jāatbilst
datiem, kas norādīti uz bojātā
drošinātāja.
Automašīnā atrodas trīs drošinātāju bloki:
● dzinēja nodalījums
● instrumentu panelis
● bagāžas nodalījumu
Pirms drošinātāja nomainīšanas
izslēdziet atbilstīgo slēdzi un
aizdedzi.
Izdegušu drošinātāju var pazīt pēc tā pārkusušās stieplītes.Uzmanību
Nenomainiet drošinātāju, kamēr
nav novērsts kļūmes cēlonis.
Dažas funkcijas aizsargā vairāki
drošinātāji.
Drošinātāju blokā var atrasties arī
drošinātāji bez funkcijas.

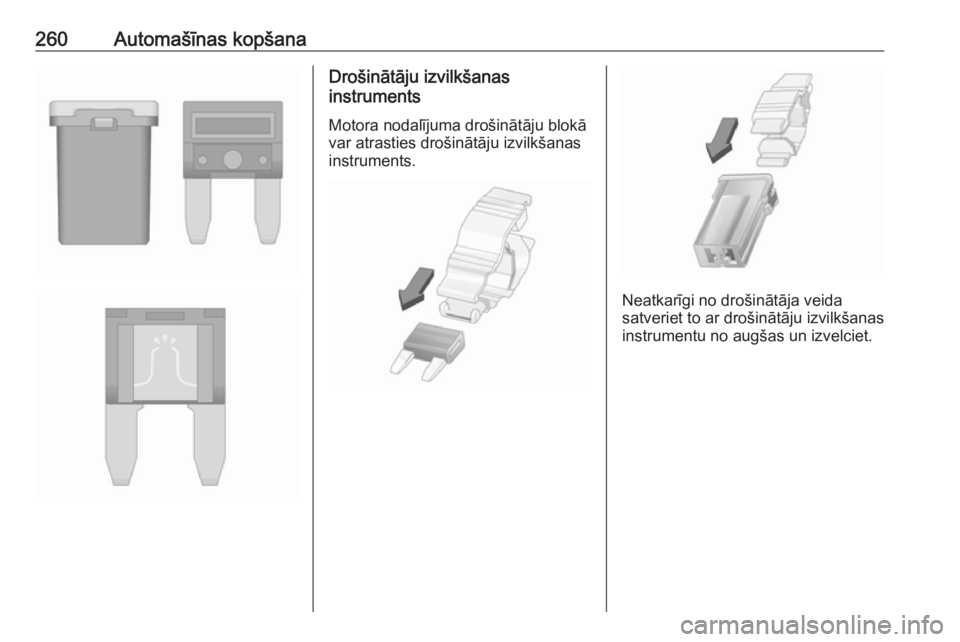

260Automašīnas kopšanaDrošinātāju izvilkšanas
instruments
Motora nodalījuma drošinātāju blokā
var atrasties drošinātāju izvilkšanas
instruments.
Neatkarīgi no drošinātāja veida
satveriet to ar drošinātāju izvilkšanas
instrumentu no augšas un izvelciet.

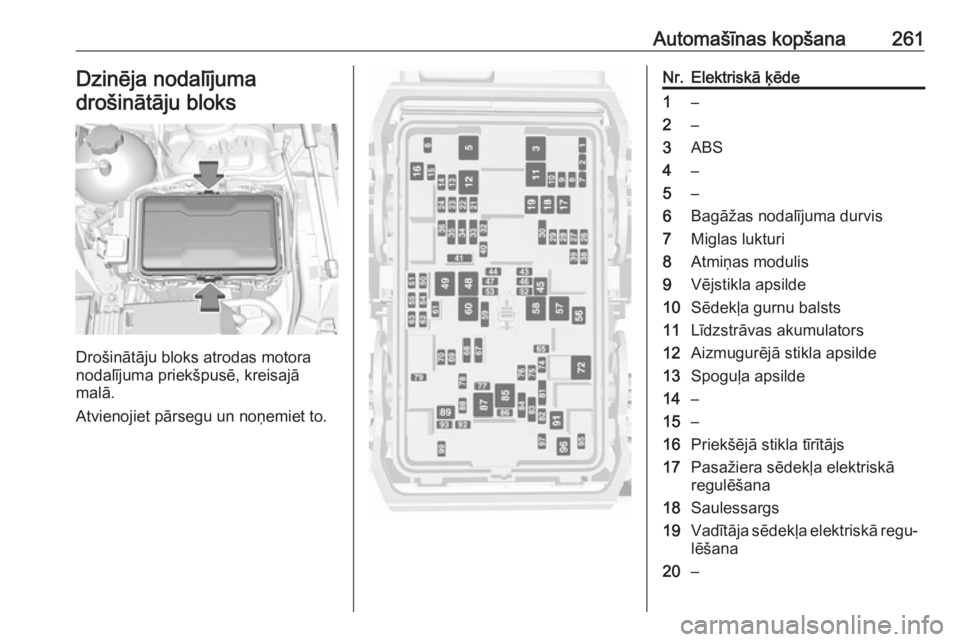

Automašīnas kopšana261Dzinēja nodalījuma
drošinātāju bloks
Drošinātāju bloks atrodas motora
nodalījuma priekšpusē, kreisajā
malā.
Atvienojiet pārsegu un noņemiet to.
Nr.Elektriskā ķēde1–2–3ABS4–5–6Bagāžas nodalījuma durvis7Miglas lukturi8Atmiņas modulis9Vējstikla apsilde10Sēdekļa gurnu balsts11Līdzstrāvas akumulators12Aizmugurējā stikla apsilde13Spoguļa apsilde14–15–16Priekšējā stikla tīrītājs17Pasažiera sēdekļa elektriskā
regulēšana18Saulessargs19Vadītāja sēdekļa elektriskā regu‐
lēšana20–

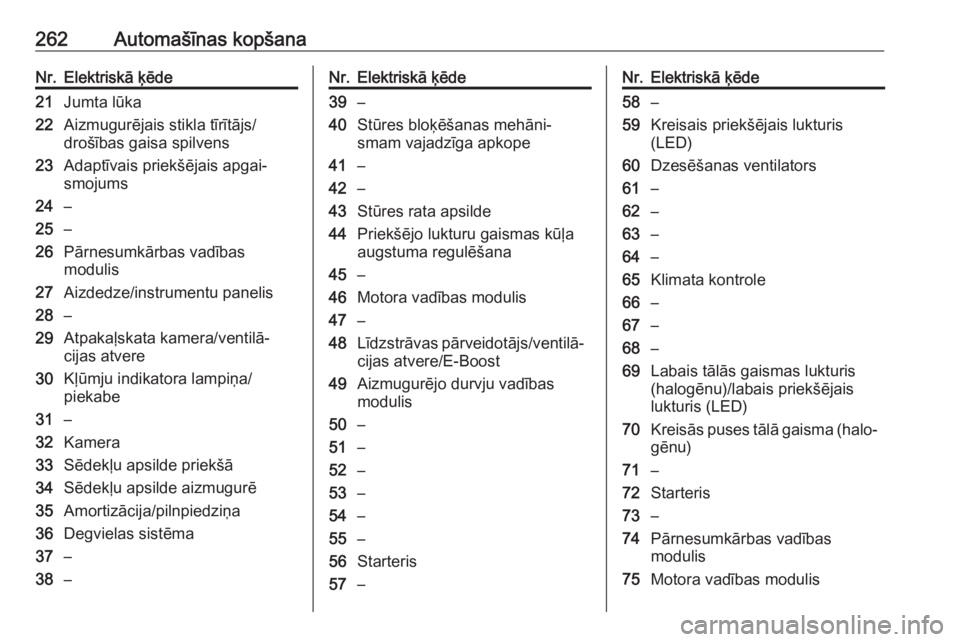

262Automašīnas kopšanaNr.Elektriskā ķēde21Jumta lūka22Aizmugurējais stikla tīrītājs/
drošības gaisa spilvens23Adaptīvais priekšējais apgai‐
smojums24–25–26Pārnesumkārbas vadības modulis27Aizdedze/instrumentu panelis28–29Atpakaļskata kamera/ventilā‐
cijas atvere30Kļūmju indikatora lampiņa/
piekabe31–32Kamera33Sēdekļu apsilde priekšā34Sēdekļu apsilde aizmugurē35Amortizācija/pilnpiedziņa36Degvielas sistēma37–38–Nr.Elektriskā ķēde39–40Stūres bloķēšanas mehāni‐
smam vajadzīga apkope41–42–43Stūres rata apsilde44Priekšējo lukturu gaismas kūļa
augstuma regulēšana45–46Motora vadības modulis47–48Līdzstrāvas pārveidotājs/ventilā‐ cijas atvere/E-Boost49Aizmugurējo durvju vadības
modulis50–51–52–53–54–55–56Starteris57–Nr.Elektriskā ķēde58–59Kreisais priekšējais lukturis
(LED)60Dzesēšanas ventilators61–62–63–64–65Klimata kontrole66–67–68–69Labais tālās gaismas lukturis
(halogēnu)/labais priekšējais
lukturis (LED)70Kreisās puses tālā gaisma (halo‐ gēnu)71–72Starteris73–74Pārnesumkārbas vadības
modulis75Motora vadības modulis

Automašīnas kopšana263Nr.Elektriskā ķēde76Izplūdes gāzu redukcijas
sistēma77–78Signāltaure79Apskalošanas sistēma80–81Motora vadības modulis82–83Aizdedzes spole84Aizdedzes spole85Spēka pārvads86–87Dīzeļdegvielas sildītājs88Gaisa padeves aizvars89–90–91–92Papildu elektriskais dzesēšanas
šķidruma sūknis93Elektroniskās atslēgas sistēma94–95Dzesēšanas šķidruma sūknisNr.Elektriskā ķēde96Dīzeļdegvielas sildītājs97–98–99Dzesēšanas šķidruma sūknis
Pēc bojāto drošinātāju nomaiņas
aizveriet drošinātāju bloka vāku un
piespiediet to, līdz tas nofiksējas.
Ja drošinātāju bloks nav kārtīgi
aizvērts var gadīties darbības
traucējumi.
Instrumentu paneļa drošības bloks
Automašīnās ar stūri kreisajā pusē
drošinātāju bloks atrodas instrumentu
panelī aiz pārsega.
Atvienojiet pārsegu sānos un
noņemiet.
Automašīnās ar labās puses vadību
drošinātāju bloks atrodas aiz cimdu
nodalījuma. Atveriet cimdu
nodalījumu un noņemiet vāku.

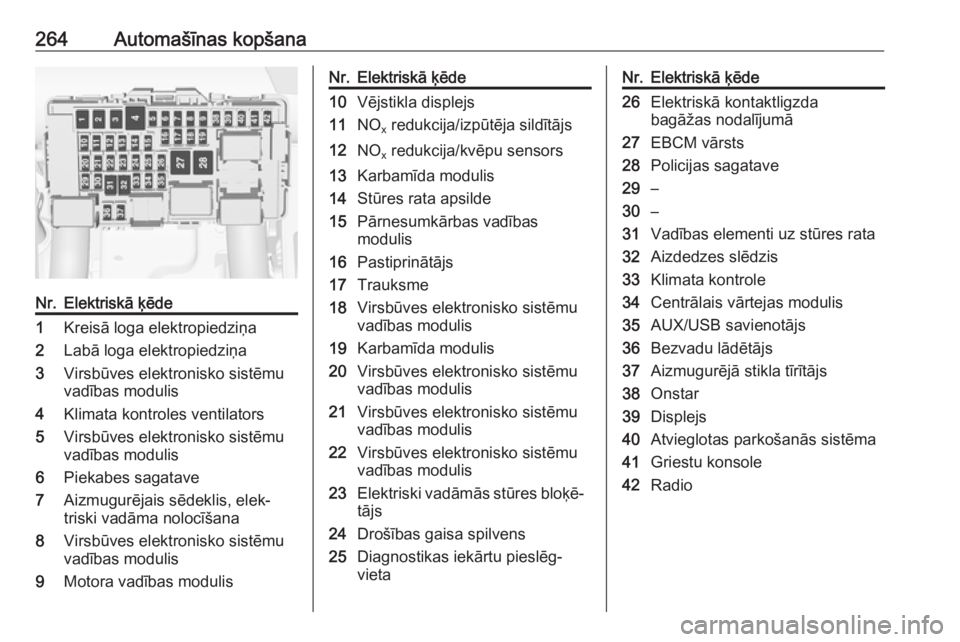

264Automašīnas kopšanaNr.Elektriskā ķēde1Kreisā loga elektropiedziņa2Labā loga elektropiedziņa3Virsbūves elektronisko sistēmu
vadības modulis4Klimata kontroles ventilators5Virsbūves elektronisko sistēmu
vadības modulis6Piekabes sagatave7Aizmugurējais sēdeklis, elek‐
triski vadāma nolocīšana8Virsbūves elektronisko sistēmu
vadības modulis9Motora vadības modulisNr.Elektriskā ķēde10Vējstikla displejs11NO x redukcija/izpūtēja sildītājs12NO
x redukcija/kvēpu sensors13Karbamīda modulis14Stūres rata apsilde15Pārnesumkārbas vadības
modulis16Pastiprinātājs17Trauksme18Virsbūves elektronisko sistēmu
vadības modulis19Karbamīda modulis20Virsbūves elektronisko sistēmu
vadības modulis21Virsbūves elektronisko sistēmu
vadības modulis22Virsbūves elektronisko sistēmu
vadības modulis23Elektriski vadāmās stūres bloķē‐
tājs24Drošības gaisa spilvens25Diagnostikas iekārtu pieslēg‐
vietaNr.Elektriskā ķēde26Elektriskā kontaktligzda
bagāžas nodalījumā27EBCM vārsts28Policijas sagatave29–30–31Vadības elementi uz stūres rata32Aizdedzes slēdzis33Klimata kontrole34Centrālais vārtejas modulis35AUX/USB savienotājs36Bezvadu lādētājs37Aizmugurējā stikla tīrītājs38Onstar39Displejs40Atvieglotas parkošanās sistēma41Griestu konsole42Radio

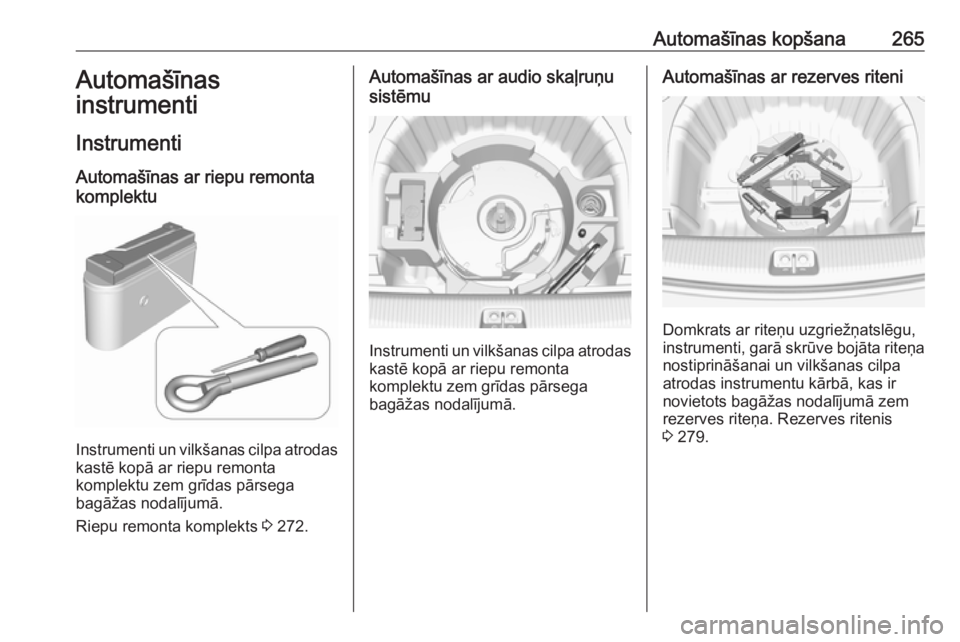

Automašīnas kopšana265Automašīnas
instrumenti
Instrumenti
Automašīnas ar riepu remonta
komplektu
Instrumenti un vilkšanas cilpa atrodas kastē kopā ar riepu remonta
komplektu zem grīdas pārsega
bagāžas nodalījumā.
Riepu remonta komplekts 3 272.
Automašīnas ar audio skaļruņu
sistēmu
Instrumenti un vilkšanas cilpa atrodas kastē kopā ar riepu remonta
komplektu zem grīdas pārsega
bagāžas nodalījumā.
Automašīnas ar rezerves riteni
Domkrats ar riteņu uzgriežņatslēgu,
instrumenti, garā skrūve bojāta riteņa nostiprināšanai un vilkšanas cilpa
atrodas instrumentu kārbā, kas ir
novietots bagāžas nodalījumā zem
rezerves riteņa. Rezerves ritenis
3 279.

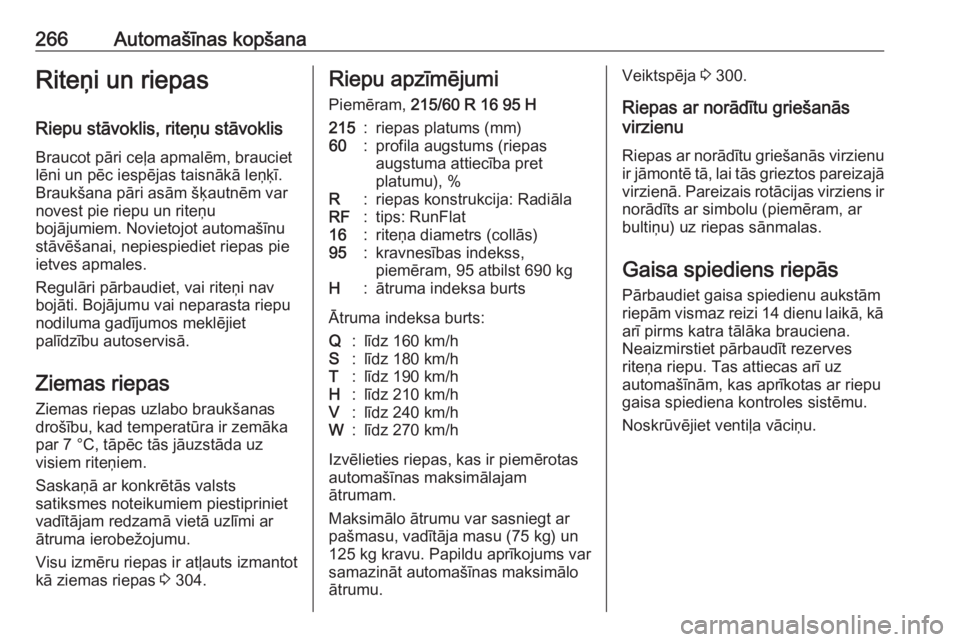

266Automašīnas kopšanaRiteņi un riepas
Riepu stāvoklis, riteņu stāvoklis Braucot pāri ceļa apmalēm, brauciet
lēni un pēc iespējas taisnākā leņķī.
Braukšana pāri asām šķautnēm var
novest pie riepu un riteņu
bojājumiem. Novietojot automašīnu
stāvēšanai, nepiespiediet riepas pie
ietves apmales.
Regulāri pārbaudiet, vai riteņi nav
bojāti. Bojājumu vai neparasta riepu
nodiluma gadījumos meklējiet
palīdzību autoservisā.
Ziemas riepas
Ziemas riepas uzlabo braukšanas
drošību, kad temperatūra ir zemāka
par 7 °C, tāpēc tās jāuzstāda uz
visiem riteņiem.
Saskaņā ar konkrētās valsts
satiksmes noteikumiem piestipriniet
vadītājam redzamā vietā uzlīmi ar
ātruma ierobežojumu.
Visu izmēru riepas ir atļauts izmantot
kā ziemas riepas 3 304.Riepu apzīmējumi
Piemēram, 215/60 R 16 95 H215:riepas platums (mm)60:profila augstums (riepas
augstuma attiecība pret
platumu), %R:riepas konstrukcija: RadiālaRF:tips: RunFlat16:riteņa diametrs (collās)95:kravnesības indekss,
piemēram, 95 atbilst 690 kgH:ātruma indeksa burts
Ātruma indeksa burts:
Q:līdz 160 km/hS:līdz 180 km/hT:līdz 190 km/hH:līdz 210 km/hV:līdz 240 km/hW:līdz 270 km/h
Izvēlieties riepas, kas ir piemērotas
automašīnas maksimālajam
ātrumam.
Maksimālo ātrumu var sasniegt ar
pašmasu, vadītāja masu (75 kg) un
125 kg kravu. Papildu aprīkojums var
samazināt automašīnas maksimālo
ātrumu.
Veiktspēja 3 300.
Riepas ar norādītu griešanās
virzienu
Riepas ar norādītu griešanās virzienuir jāmontē tā, lai tās grieztos pareizajā
virzienā. Pareizais rotācijas virziens ir norādīts ar simbolu (piemēram, arbultiņu) uz riepas sānmalas.
Gaisa spiediens riepās
Pārbaudiet gaisa spiedienu aukstām
riepām vismaz reizi 14 dienu laikā, kā arī pirms katra tālāka brauciena.
Neaizmirstiet pārbaudīt rezerves
riteņa riepu. Tas attiecas arī uz
automašīnām, kas aprīkotas ar riepu
gaisa spiediena kontroles sistēmu.
Noskrūvējiet ventiļa vāciņu.

Automašīnas kopšana267
Gaisa spiediens riepās 3 304.
Riepu gaisa spiediena informācijas
uzlīmē, kas atrodas uz kreiso durvju rāmja, ir norādītas oriģinālā
aprīkojuma riepas un atbilstošais
spiediens tajās.
Riepu gaisa spiediena dati attiecas uz aukstām riepām. Tie attiecas gan uz
vasaras, gan uz ziemas riepām.
Vienmēr piepumpējiet rezerves riteņa
riepu līdz spiedienam, kas norādīts
pilnībā piekrautai automašīnai.
Riepu gaisa spiediens ECO ir
paredzēts, lai panāktu mazāko
iespējamo degvielas patēriņu.
Pārliecinieties, ka riepu slodzes
iestatījums atbilst pašreizējam
spiedienam riepās. Riepu slodze 3 268.
Nepareizs gaisa spiediens riepās
negatīvi ietekmē drošību,
automašīnas vadāmību, komfortu un
degvielas ekonomiju, kā arī paātrina
riepu dilšanu.
Gaisa spiediens riepās atšķiras
atkarībā no aprīkojuma veida. Lai
noteiktu pareizo gaisa spiediena
vērtību, ievērojiet šādu procedūru:
1. Nosakiet dzenošās ass un virsbūves veidu.
2. Nosakiet dzinēja identifikatora kodu. Motora dati 3 298.
3. Nosakiet attiecīgo riepu.
Riepu spiediena tabulās ir norādītas
visas iespējamās riepu kombinācijas
3 304.
Jūsu automašīnai apstiprinātās
riepas skatiet EEK atbilstības
sertifikātā, kas izsniegts kopā ar jūsu
automašīnu, vai arī citos valsts
reģistrācijas dokumentos.Vadītājs ir atbildīgs par gaisa
spiediena riepās pareizu
noregulēšanu.9 Brīdinājums
Pārāk zems gaisa spiediens riepā
var novest pie pastiprinātas riepas uzkaršanas un iekšējiem
bojājumiem, kas var izraisīt
protektora atdalīšanos un pat
riepas pārsprāgšanu, braucot lielā
ātrumā.
9 Brīdinājums
Specifiskām riepām ieteicamais
spiediens riepās, kas norādīts
riepu spiediena tabulā, var
pārsniegt uz riepas norādīto
maksimālo spiedienu. Nekādā
gadījumā nepārsniedziet uz riepas norādīto maksimālo gaisa
spiedienu riepās.
Pēc riepu spiediena noregulēšanas
atlasiet attiecīgo riepu slodzes
iestatījumu vadītāja informācijas
centra lapā Riepu slodze , 3 106.

268Automašīnas kopšanaAtkarība no temperatūrasGaisa spiediens riepās ir atkarīgs no
riepu temperatūras. Braukšanas laikā
riepu temperatūra un spiediens
palielinās. Riepu spiediena vērtības,
kas norādītas riepu informācijas
uzlīmē un riepu spiediena
diagrammā, ir spēkā aukstām riepām,
kuru temperatūra ir 20 °C.
Temperatūrai palielinoties par 10 °C,
riepu spiediens palielinās par gandrīz 10 kPa . Tas ir jāņem vērā, pārbaudot
siltas riepas.
Vadītāja informācijas centrā tiek
rādīts faktiskais gaisa spiediens
riepās. Atdzisušām riepām tiks
norādīta mazāka vērtība, un tas
nenorāda uz gaisa noplūdi.
Riepu gaisa spiediena kontroles sistēma
Riepu gaisa spiediena kontroles
sistēma, automašīnai braucot ātrāk
par noteiktu ātrumu robežu, ik pēc
vienas minūtes pārbauda gaisa
spiedienu visās četrās riepās.Uzmanību
Riepu gaisa spiediena kontroles
sistēma tikai brīdina par zema
spiediena apstākļiem un neaizstāj regulāru riepu apkopi, kas jāveic
vadītājam.
Visiem riteņiem jābūt aprīkotiem ar
spiediena sensoriem un riepām
piepumpētām līdz norādītajam
spiedienam.
Piezīme
Valstīs, kurās riepu gaisa spiediena kontroles sistēmas lietošana
paredzēta likumā, lietojot ar
spiediena sensoriem neaprīkotus
riteņus, automašīnas atļauja
piedalīties ceļu satiksmē nav spēkā.
Atlasiet lapu Riepu spiediena
uzraudzība vadītāja informācijas
centra sadaļā Informācija 3 106.
Sistēmas statuss un ar spiedienu
saistītie brīdinājumi tiek rādīti vadītāja informācijas centra displejā ziņojumaveidā, norādot attiecīgo riepu.
Aktivizējot brīdinājumus, sistēma
ņem vērā riepu temperatūru un riepu
slodzes iestatījumu.
Informāciju par riepu slodzes
iestatījumu skatiet tālāk šajā nodaļā.
Atkarība no temperatūras 3 266.
