sensor OPEL INSIGNIA BREAK 2017.5 Gebruikershandleiding (in Dutch)

Rijden en bediening215een stuk op een rechte snelweg met
objecten aan de kant van de weg,
bijv. vangrails en afsluitingen.
Panoramazichtsysteem
Met dit systeem ziet u de omgeving van de auto als een afbeelding van
bijna 360°, als het ware van boven af.
Het systeem gebruikt vier camera's: ● camera achter, in de achterklep● camera voor, in de voorgrille onder het embleem
● zijcamera's, aan de onderkant van beide buitenspiegels.Het scherm op het Info-Display is
verdeeld in twee delen: links ziet u het
bovenaanzicht van de auto en rechts
het zicht voor of achter, afhankelijk
van de ingeschakelde versnelling. De
parkeersensoren completeren de informatie over het aanzicht.
Inschakelen
Het panoramazichtsysteem wordt geactiveerd:
● achteruitversnelling inschakelen
● camerapictogram ë op het Info-
Display aanraken
● te dicht naderen van een object vóór de auto
Werking
Zicht achter
Bij zicht achter ziet u bij ingescha‐
kelde achteruitversnelling rechts op
het scherm een beeld van de zone
achter de auto.
Mogelijk verschijnt er een gevaren‐
driehoek 9 op het scherm wanneer
de sensoren achter van de parkeer‐
hulp obstakels detecteren. Naarmateu het obstakel meer nadert verandert
deze driehoek van geel in rood en
wordt deze groter.
De eerdere informatie op het Info-
Display verschijnt korte tijd na het uitschakelen van de achteruitversnel‐ ling. Druk om sneller terug te keren
naar de eerdere informatie op het
display op het camerapictogram op
het Info-Display. Het panoramazicht‐
systeem werkt ook niet meer wanneer
u in een vooruitversnelling sneller dan
11 km/u rijdt.
Zicht rondom
Bij zicht rondom ziet u een beeld
rondom de auto van bovenaf, samen
met de beelden van de camera vóór
of achter op het Info-Display.
Zicht voor
Bij zicht vóór ziet u rechts op het
scherm een beeld van de zone vóór
de auto. Dit beeld verschijnt bij
inschakelen van een vooruitversnel‐ ling vanuit de achteruitversnelling of
door aanraken van het camerapicto‐
gram op het Info-Display. Zicht vóór
toont ook obstakels die binnen 30 cm automatisch zijn gedetecteerd. Het

Rijden en bediening217SysteembeperkingenVoorzichtig
Voor een optimale werking van hetsysteem is het van belang om de
lenzen van de camera's in de voor‐ grille, de behuizingen van de
buitenspiegels en in de achterklep
tussen de kentekenverlichting
altijd schoon te houden. Spoel de
lenzen met water en veeg deze
met een zachte doek af.
Reinig de lenzen niet met een
stoomcleaner of hogedrukreini‐
ger.
Het panoramazichtsysteem werkt
mogelijkerwijs niet goed wanneer:
● In een donkere omgeving.
● De zon of de straal van koplam‐ pen rechtstreeks op de lenzen
van de camera valt.
● Bij 's nachts rijden.
● Door weersomstandigheden beperkt zicht, zoals bij mist,
regen of sneeuw.
● De lenzen van de camera zijn bedekt met sneeuw, ijs, slijk,
modder, vuil.
● De auto een aanhangwagen trekt.
● De auto een aanrijding heeft gehad.
● Bij extreme temperatuurwisselin‐
gen.
Achteruitkijkcamera
De achteruitkijkcamera helpt de
bestuurder bij het achteruitrijden door
middel van een weergave van het
gebied achter de auto.
Het camerabeeld verschijnt op het
Info-Display.9 Waarschuwing
De achteruitrijcamera kan nooit
het zicht van de bestuurder
vervangen. Let op: voorwerpen
die zich buiten het bereik van de
camera en de sensoren van de
parkeerhulp bevinden, bijv. onder
de bumper of onder de auto,
worden niet getoond.
Gebruik niet alleen de achteruit‐ kijkcamera om achteruit te rijden
of te parkeren.
Controleer vóór het wegrijden
altijd de omgeving van de auto.
Inschakelen
De achteruitkijkcamera wordt auto‐matisch ingeschakeld als de auto in
de achteruitversnelling wordt gescha‐
keld.
Werking

218Rijden en bedieningDe camera is gemonteerd tussen de
lampjes van de kentekenverlichting.
De camera bestrijkt slechts een
beperkt gebied. De afstand op het
beeld op de display, verschilt van de
werkelijke afstand.
Geleidingsstrepen
Dynamische geleidingsstrepen zijn
horizontale lijnen met een onderlinge
afstand van een meter die op de
afbeelding zijn geprojecteerd om de
afstand tot de getoonde objecten te
kunnen bepalen.
De baan van de auto wordt afgebeeld
overeenkomstig de stuurhoek.
Waarschuwingssymbolen
Waarschuwingssymbolen zijn op het beeld weergegeven als driehoekjes
9 en geven obstakels aan die door de
achtersensoren van de geavan‐
ceerde parkeerhulp zijn geconsta‐
teerd.
Ook verschijnt 9 op de bovenste
regel van het Info-Display met de
waarschuwing om de omgeving van
de auto te controleren.
Uitschakelen
De camera wordt uitgeschakeld
wanneer een bepaalde voorwaartse
snelheid wordt overschreden of als
de achteruitversnelling gedurende
ca. 10 seconden niet is ingeschakeld.
Deactivering van geleidingsstrepen
en waarschuwingssymbolen
7 inch Colour-Info-Display: u kunt de
visuele geleidingsstrepen en waar‐
schuwingssymbolen activeren of
deactiveren met de aanraaktoetsen in het onderste deel van het display.

Rijden en bediening2198 inch Colour-Info-Display: u kunt de
visuele geleidingsstrepen en waar‐
schuwingssymbolen activeren of
deactiveren in het menu Instellingen op het Info-Display . Selecteer de rele‐
vante instelling in Instellingen, I
Achteruitkijkcamera .
Info-Display 3 113.
Persoonlijke instellingen 3 120.
Systeembeperkingen De achteruitkijkcamera werkt moge‐
lijkerwijs niet goed:
● In een donkere omgeving.
● De zon of de straal van koplam‐ pen rechtstreeks op de lenzen
van de camera valt.
● Bij 's nachts rijden.
● Door weersomstandigheden beperkt zicht, zoals bij mist,
regen of sneeuw.
● De lenzen van de camera zijn bedekt met sneeuw, ijs, slijk,
modder, vuil. Reinig de lens,
spoel deze met water en veeg
deze met een zachte doek af.● De auto een aanhangwagen trekt.
● De auto een aanrijding aan de achterzijde heeft gehad.
● Bij extreme temperatuurwisselin‐
gen.
Storingsmeldingen worden weerge‐
geven met een 9 op de bovenste
regel van het Info-Display.
Waarschuwing kruisend verkeer achter
Naast de achteruitkijkcamera 3 217
waarschuwt de waarschuwing krui‐
send verkeer achter bij het achteruit
rijden voor kruisend verkeer van links
of rechts. Bij het herkennen van krui‐
send verkeer na activeren van de achteruitkijkcamera, verschijnt er op
het Colour-Info-Display een gevaren‐ driehoek met een pijltje K dat de
richting van het verkeer aangeeft.
Verder klinken er drie pieptonen uit de
luidspreker aan de betreffende kant.
De radarafstandssensoren zitten in
de achterbumper.
9 Waarschuwing
De waarschuwing kruisend
verkeer achter vervangt niet het
kijken door de bestuurder. Let op:
objecten buiten het bereik van de
sensoren, bijv. onder de bumper
of onder de auto, worden niet
weergegeven.
Voetgangers, kinderen of dieren
worden niet gedetecteerd.

220Rijden en bedieningRijd nooit achteruit als u alleen ophet Info-Display hebt gekeken.
Controleer eerst de omgeving aan
de achterzijde en rondom de auto
voordat u achteruit rijdt.
Inschakelen
De waarschuwing kruisend verkeer
achter wordt bij het inschakelen van
de achteruitversnelling automatisch samen met de achteruitkijkcamera
geactiveerd.
Detectiezones
De systeemsensoren bestrijken een
zone van ongeveer 20 meter op 90°
links of rechts achter de auto. De
waarschuwing kruisend verkeer
achter werkt tot 10 km/u en waar‐
schuwt voor verkeer dat met snelhe‐
den tussen 0 en 36 km/u kruist.
Uitschakelen
De waarschuwing kruisend verkeer
achter wordt gedeactiveerd bij het
overschrijden van een bepaalde snel‐
heid voorwaarts of als de achteruit‐
versnelling gedurende ongeveer
10 seconden niet wordt ingeschakeld.
U kunt de waarschuwing kruisend
verkeer achter in het menu Persoon‐ lijke instellingen op het Info-Display
in- of uitschakelen.
Persoonlijke instellingen 3 120.
Info-Display 3 113.
Het systeem wordt geactiveerd als er
een aanhangwagen aangekoppeld is.
De deactivering wordt aangegeven
met een tekst op het Driver Informa‐
tion Centre.Systeembeperkingen
Het systeem werkt wellicht niet goed wanneer:
● De sensoren zijn bedekt met ijs, sneeuw, modder, stickers,
magneten metalen plaatjes of
iets anders.
● Rijden in zware regenbuien.
● De auto een aanrijding heeft gehad of als de zone rondom de
detectiesensor beschadigd of
niet goed gerepareerd is.
● Bij extreme temperatuurwisselin‐
gen.
● De auto een aanhangwagen trekt
Bij een storing in het systeem of als
het systeem door tijdelijke omstan‐
digheden niet operationeel is, dan
verschijnt er een melding in het Driver
Information Centre. De hulp van een
werkplaats inroepen.

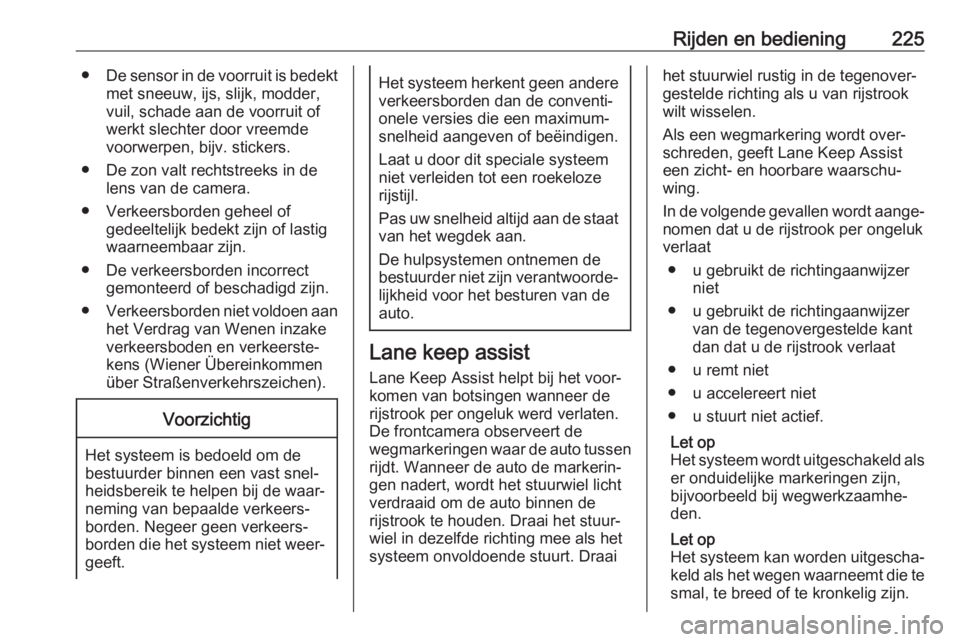

Rijden en bediening225●De sensor in de voorruit is bedekt
met sneeuw, ijs, slijk, modder,
vuil, schade aan de voorruit of
werkt slechter door vreemde
voorwerpen, bijv. stickers.
● De zon valt rechtstreeks in de lens van de camera.
● Verkeersborden geheel of gedeeltelijk bedekt zijn of lastig
waarneembaar zijn.
● De verkeersborden incorrect gemonteerd of beschadigd zijn.
● Verkeersborden niet voldoen aan
het Verdrag van Wenen inzake verkeersboden en verkeerste‐
kens (Wiener Übereinkommen
über Straßenverkehrszeichen).Voorzichtig
Het systeem is bedoeld om de bestuurder binnen een vast snel‐
heidsbereik te helpen bij de waar‐
neming van bepaalde verkeers‐
borden. Negeer geen verkeers‐
borden die het systeem niet weer‐ geeft.
Het systeem herkent geen andere
verkeersborden dan de conventi‐
onele versies die een maximum‐
snelheid aangeven of beëindigen.
Laat u door dit speciale systeem
niet verleiden tot een roekeloze
rijstijl.
Pas uw snelheid altijd aan de staat van het wegdek aan.
De hulpsystemen ontnemen de
bestuurder niet zijn verantwoorde‐
lijkheid voor het besturen van de
auto.
Lane keep assist
Lane Keep Assist helpt bij het voor‐
komen van botsingen wanneer de
rijstrook per ongeluk werd verlaten.
De frontcamera observeert de
wegmarkeringen waar de auto tussen rijdt. Wanneer de auto de markerin‐
gen nadert, wordt het stuurwiel licht verdraaid om de auto binnen de
rijstrook te houden. Draai het stuur‐
wiel in dezelfde richting mee als het
systeem onvoldoende stuurt. Draai
het stuurwiel rustig in de tegenover‐
gestelde richting als u van rijstrook
wilt wisselen.
Als een wegmarkering wordt over‐
schreden, geeft Lane Keep Assist
een zicht- en hoorbare waarschu‐
wing.
In de volgende gevallen wordt aange‐
nomen dat u de rijstrook per ongeluk
verlaat
● u gebruikt de richtingaanwijzer niet
● u gebruikt de richtingaanwijzer van de tegenovergestelde kant
dan dat u de rijstrook verlaat
● u remt niet
● u accelereert niet
● u stuurt niet actief.
Let op
Het systeem wordt uitgeschakeld als er onduidelijke markeringen zijn,bijvoorbeeld bij wegwerkzaamhe‐
den.
Let op
Het systeem kan worden uitgescha‐
keld als het wegen waarneemt die te
smal, te breed of te kronkelig zijn.

226Rijden en bedieningInschakelen
U activeert Lane Keep Assist door
a in te drukken. De brandende led
in de knop geeft aan dat het systeem is ingeschakeld.
Wanneer controlelamp a op de
instrumentengroep of op het head- updisplay groen oplicht, is het
systeem bedrijfsgereed.
Het systeem werkt bij snelheden tussen 60 km/h en 180 km/h, en als
er wegmarkeringen aanwezig zijn.
Het systeem verdraait het stuurwiel
langzaam en het controlelampje a
wordt geel als de auto een waarge‐
nomen wegmarkering nadert en u de
richtingaanwijzer naar die kant niet
hebt ingeschakeld.
Het systeem waarschuwt de bestuur‐
der door a te laten knipperen en drie
waarschuwingstonen te laten horen
vanaf de kant waar u de wegmarke‐
ringen overschrijdt.
Het systeem werkt alleen als er een
wegbelijning wordt gedetecteerd.
Als het systeem alleen wegmarkerin‐
gen aan één kant van de weg waar‐
neemt, is er alleen ondersteuning
voor die kant.
Lane Keep Assist neemt waar
wanneer u de handen van het stuur‐
wiel haalt. In dat geval verschijnt er
een bericht op het Driver Information
Center en klinkt er een geluidssignaal zolang Lane Keep Assist waarneemtdat u met de handen van het stuur
rijdt.Uitschakelen
U deactiveert het systeem door a in
te drukken. De led in de knop gaat
dan uit.
Systeembeperkingen
Het systeem werkt wellicht niet goed wanneer:
● De rijsnelheid is buiten het bereik
van 60 tot 180 km/u.
● Rijden op bochtige of heuvelach‐
tige wegen.
● Bij 's nachts rijden.
● Door weersomstandigheden beperkt zicht, zoals bij mist,
regen of sneeuw.
● De sensor in de voorruit is bedekt
met sneeuw, ijs, slijk, modder,
vuil, schade aan de voorruit of
werkt slechter door vreemde
voorwerpen, bijv. stickers.
● De zon valt rechtstreeks in de lens van de camera.
● Voorliggers vlakbij
● Overhellende wegen
● Bermen

256Verzorging van de autoNr.Stroomkring1Elektrisch bediende ruit links2Elektrisch bediende ruit rechts3Carrosserieregelmodule4Aircoventilator5Carrosserieregelmodule6Aanhangervoorzieningen7Elektrisch neerklapbare achter‐
bank8Carrosserieregelmodule9Motorregelmodule10Head-updisplay11NO x-reductie/leidingverwarming12NO
x-reductie/roetsensor13AdBlue-module14Verwarmd stuurwiel15Transmissieregelmodule16Versterker17Alarm18Carrosserieregelmodule19AdBlue-moduleNr.Stroomkring20Carrosserieregelmodule21Carrosserieregelmodule22Carrosserieregelmodule23Elektrisch stuurslot24Airbag25Diagnosestekker26Stekkerdoos bagageruimte27EBCM-klep28Politievoorziening29–30–31Stuurbedieningsknoppen32Contactslot33Verwarming en ventilatie34Centrale gateway-module35AUX-/USB-stekker36Draadloze oplader37Achterruitenwisser38Onstar39DisplayNr.Stroomkring40Parkeerhulp41Dakconsole42Radio

260Verzorging van de autoop de pagina Draagvermogen band
op het Driver Information Center,
3 105.
Afhankelijkheid van temperatuur De bandenspanning hangt af van de
temperatuur van de band. Onderweg
lopen de temperatuur en de spanning
van de band op. De bandenspannin‐
gen op de bandinformatiesticker en in de bandenspanningentabel verwijzen
naar koude banden, dus bij een
temperatuur van 20 °C.
De druk wordt voor iedere tempera‐
tuurstijging van 10 °C met bijna
10 kPa verhoogd. Houd hiermee
rekening wanneer u warme banden
controleert.
De bandenspanningswaarde die u op het Driver Information Center ziet, is
de werkelijke bandenspanning. Bij
een afgekoelde band is deze waarde
iets lager, maar is de band niet lek.Bandenspanningscontrole‐
systeem
Het bandenspanningscontrolesys‐
teem controleert vanaf een bepaalde
snelheid eenmaal per minuut de
bandenspanning van alle vier de
banden.Voorzichtig
Het bandenspanningscontrole‐
systeem waarschuwt alleen bij
een te lage bandenspanning en
treedt niet in de plaats van regulier onderhoud van de banden door de bestuurder.
Alle wielen moeten zijn voorzien van
een druksensor en de banden
moeten de voorgeschreven banden‐
spanning hebben.
Let op
In landen waar het bandenspan‐
ningscontrolesysteem wettelijk
vereist is, vervalt de typegoedkeu‐
ring van de auto bij het gebruik van
wielen zonder spanningssensoren.
Selecteer de pagina
Bandenspanningcontrole in het menu
Info op het Driver Information Center
3 105.
De systeemstatus en bandenspan‐
ningswaarschuwingen worden
samen met het betreffende wiel
aangegeven in een bericht op het
Driver Information Center.
Het systeem houdt voor de waar‐
schuwingen rekening met de inge‐
stelde temperatuur en het draagver‐
mogen van de banden.
Instelling draagvermogen band, zie
hieronder in dit hoofdstuk.

Verzorging van de auto261Afhankelijkheid van temperatuur
3 258.
Bij het detecteren van een te lage
bandenspanning brandt het controle‐
lampje w 3 103.
Als w oplicht, stop dan bij de eerst‐
volgende gelegenheid en breng de
banden op de aanbevolen spannings‐
waarden 3 295.
Zorg dat de status van de belasting van de auto overeenkomt met de
geselecteerde bandenspanning.
Status belasting auto, zie hieronder in dit hoofdstuk.
Na het op spanning brengen moet u
wellicht een stukje rijden om de
bandenspanningswaarden op het
Driver Information Center bij te
werken. Hierbij blijft w mogelijk bran‐
den.
Als w bij lagere temperaturen oplicht
en na een stukje rijden dooft, kan dit
duiden op een te lage bandenspan‐
ning. Bandenspanning controleren.
Boordinformatie 3 118.
Monteer alleen wielen met druksen‐
soren, anders wordt de bandenspan‐
ning niet weergegeven en brandt w
voortdurend.
Een reservewiel of tijdelijk reserve‐
wiel heeft geen druksensor. Het
bandenspanningscontrolesysteem
werkt niet op deze wielen. Controle‐
lamp w brandt. Voor de overige drie
wielen blijft het systeem in werking.
Gebruik van in de handel verkrijgbare vloeibare bandenreparatiesets kan
de werking van het systeem nadelig
beïnvloeden. Gebruik bij voorkeur
door de fabriek goedgekeurde repa‐
ratiesets.
Als u elektronische apparaten
gebruikt of zich in de buurt vindt van
voorzieningen die vergelijkbare
frequenties gebruiken, kan dit de
werking van het bandenspannings‐
controlesysteem verstoren.Elke keer bij het verwisselen van de
banden moeten de sensoren van het
bandenspanningscontrolesysteem
worden gedemonteerd en onderhou‐
den. Vervang bij opschroefde senso‐
ren het ventiel en de keerring, bij
opgeklikte sensoren de complete
ventielsteel.
Gebruik alleen de originele kunststof
ventieldoppen om de ventielen tegen
eventuele schade te beschermen.Voorzichtig
Gebruik geen metalen ventieldop‐ pen omdat de ventielen hierdoor
kunnen oxideren en beschadigd
kunnen raken.
Status belading van auto
Pas de bandenspanning volgens de
informatie op het etiket van de band
of in de tabel bandenspanningswaar‐ den aan op de belading van de auto3 295 en selecteer de betreffende
instelling op de pagina
Draagvermogen band in het menu
Instellingen op het Driver Information
Center 3 105 . Deze instelling bepaalt
