Kørsel og betjening199
Når systemet finder en parkerings‐
bås, gives en visuel feedback på
farve-info-displayet, og der høres et
lydsignal.
Hvis føreren ikke standser bilen, efter
at en parkeringsbås er foreslået,
begynder systemet at søge efter en
anden passende parkeringsbås.
Funktion for parkeringsguide
Systemets forslag til en parkerings‐
bås accepteres, når føreren standser
bilen inden for 10 meter for parallelle
parkeringsbåse, eller seks meter for
vinkelrette parkeringsbåse, efter at
meddelelsen Stop er givet. Systemet
beregner den optimale rute ind i
parkeringsbåsen.En kortvarig vibration i rattet, efter at
der er sat i bakgear, indikerer, at
styringen kontrolleres af systemet.
Dernæst styres bilen med manuel
gearkasse automatisk ind i båsen ved
at give føreren detaljerede instruktio‐
ner om, hvornår denne skal bremse,
accelerere eller skifte gear. Med auto‐ matisk gearkasse styres bilen auto‐
matisk ind i båsen ved at give føreren
detaljerede instruktioner om at acce‐
lerere og skifte til et fremadgear eller
bakgear. Føreren skal holde
hænderne væk fra rattet. Under
parkeringsvejledningen er manøvre‐
ringshastigheden begrænset.
Vær altid opmærksom på lyden fra
forreste/bageste parkeringsassistent. En vedvarende lyd angiver, at afstan‐
den til en genstand er mindre end ca. 30 cm.
Hvis føreren af en eller anden grund
skal overtage styringen af bilen, skal
rattet kun holdes i yderkanten. Den
automatiske styring annulleres i dette tilfælde.Displayvisning
Instruktionerne på displayet viser:
● Generelle anvisninger og advar‐ selsmeddelelser.
● En påmindelse ved kørsel med over 30 km/t under søgning efter
en parkeringsbås.
● Krav om at standse bilen, når en parkeringsbås er fundet.
● Kørselsretningen under parkerin‐
gen.
● Styring af skift til bakgear eller første gear eller R eller D med
automatisk gearkasse.
● Krav om at standse eller køre langsomt.
● For nogle af instruktionernes vedkommende vises der en
statuslinje i førerinformations‐
centret.
● Den vellykkede gennemførelse af parkeringsmanøvren indikeret
ved et pop-op-symbol og en klok‐ ketone.
● Afbrydelsen af en parkeringsma‐ nøvre.

200Kørsel og betjeningVisning af prioriteter
Visnngen af den avancerede parke‐
ringsassistent i førerinformationscen‐
tret kan hindres af køretøjsmeddelel‐
ser med en højere prioritet. Efter
godkendelse af meddelelsen ved at
trykke på SET/CLR på blinklysarmen
eller på 9 på rattet vises instruktio‐
nerne for avanceret parkeringsassi‐ stent igen, og parkeringsmanøvrenkan fortsættes.
Deaktivering
Systemet deaktiveres ved:
● et kort tryk på (
● gennemført parkering med ønsket resultat
● hurtigere kørsel end 30 km/t under søgningen efter en parke‐
ringsbås
● hurtigere kørsel end 8 km/t under
parkeringsvejledning
● registreret indgreb fra føreren
● overskridelse af maksimalt antal gearskift:
otte parkeringscyklusser vedparallelparkering og
fem parkeringscyklusser ved
vinkelret parkering
● at afbryde tændingen
Deaktivering fra førerens eller syste‐ mets side under manøvrering angives
med Parkering deaktiveret på
displayet. Derudover høres et lydsig‐
nal.
Fejl
En meddelelse vises, når:
● Der er en fejl i systemet.
● Føreren ikke lykkedes at gennemføre parkeringen.
● Systemet fungerer ikke.
● En hvilken som helst af de oven‐ for beskrevne grunde til deakti‐
vering foreligger.
Hvis en genstand registreres under
parkeringsinstruktionerne, vises
Stop på displayet. Fjernelse af objek‐
tet genoptager parkeringen. Hvis
objektet ikke fjernes, deaktiveres
systemet. Et langt tryk på ( aktiverer
systemet og søgningen efter en ny
parkeringsbås.Grundlæggende bemærkninger
til parkeringsassistentsystemer9 Advarsel
Under visse omstændigheder kan
systemet være ude af stand til at registrere hindringer i tilfælde afreflekterende overflader på
genstande eller klæder samt
eksterne støjkilder.
Vær særligt opmærksom på lave
hindringer, der kan beskadige den nederste del af kofangeren.
Forsigtig
Systemets ydelse kan være
nedsat, hvis sensorerne er tildæk‐ ket, f.eks. af is eller sne.
Parkeringsassistentsystemets
funktion kan være nedsat på
grund af tung belastning.

202Kørsel og betjeningNår systemet registrerer et køretøj i
blindvinkelzonen under kørsel
fremad, enten når man overhaler eller
bliver overhalet, tændes det gule
advarselssymbol B i det relevante
sidespejl. Hvis føreren derefter akti‐
verer blinklyset, begynder advarsels‐
symbolet B at blinke gult for at advare
om ikke at skifte vognbane.
Bemærkninger
Hvis det overhalende køretøj kører mindst 10 km/t hurtigere end køre‐
tøjet, der overhales, lyser symbolet
B muligvis ikke i det relevante side‐
spejl.Når bilen startes, tændes displayet
for begge sidespejle kortvarigt for at
angive, at systemet er aktiveret.
Hvis bilen er udstyret med vognbane‐
skiftalarm 3 203, vises symbolet
F i spejlene.
Deaktivering Aktivering eller deaktivering af Blind‐
zoneassistent til siden kan indstilles i
menuen Individuelle indstillinger på
informationsdisplayet.
Individuelle indstillinger 3 113.
Informationsdisplay 3 107.
Deaktivering angives af en medde‐
lelse i førerinformationscentret.
Registreringszoner
Registreringszonerne starter ved
bageste kofanger og strækker sig ca.
tre meter bagud og til siderne. Zonens højde er mellem ca. en halv meter og
to meter fra jorden.
Systemet er deaktiveret, hvis bilen
trækker en anhænger, eller hvis der
er monteret en cykelholder.
Blindzoneassistent til siden er bereg‐
net til at ignorere stationære
genstande som f.eks. autoværn, stol‐ per, kantsten, mure og bjælker.
Parkerede biler eller modkørende
biler registreres ikke.
Systembegrænsninger Lejlighedsvis vil systemet glemme at
advare. Dette kan ske under normale
omstændigheder og vil øges i våde
forhold.
Systemet fungerer muligvis ikke
korrekt, når:
● Is, sne, mudder, klistermærker, magneter, metalplader eller
andet dækker sensorerne.
● Kørsel i kraftigt regnskyl.

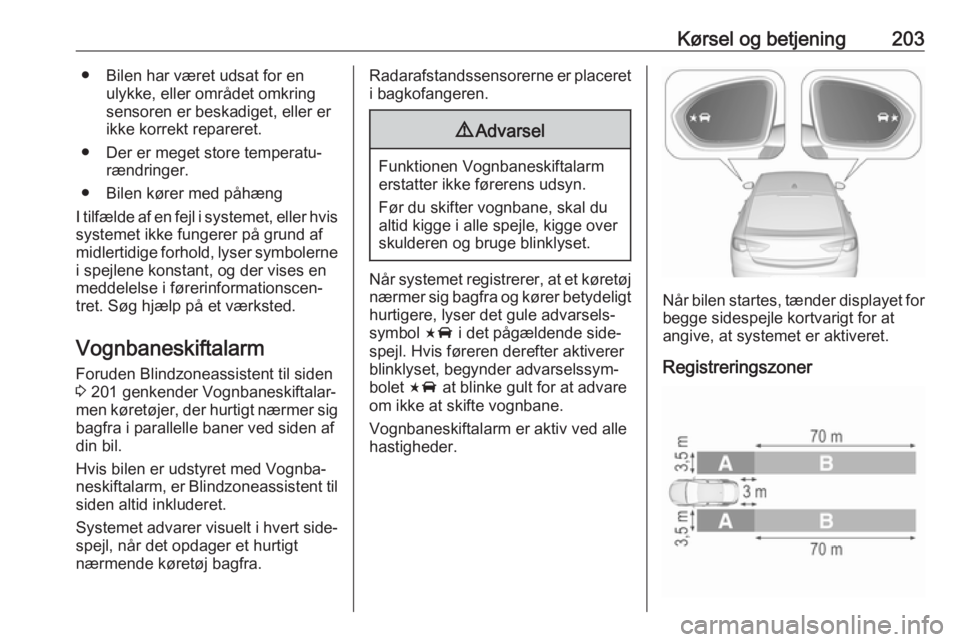

Kørsel og betjening203● Bilen har været udsat for enulykke, eller området omkring
sensoren er beskadiget, eller er
ikke korrekt repareret.
● Der er meget store temperatu‐ rændringer.
● Bilen kører med påhæng
I tilfælde af en fejl i systemet, eller hvis
systemet ikke fungerer på grund af
midlertidige forhold, lyser symbolerne i spejlene konstant, og der vises en
meddelelse i førerinformationscen‐
tret. Søg hjælp på et værksted.
Vognbaneskiftalarm
Foruden Blindzoneassistent til siden
3 201 genkender Vognbaneskiftalar‐
men køretøjer, der hurtigt nærmer sig bagfra i parallelle baner ved siden af
din bil.
Hvis bilen er udstyret med Vognba‐
neskiftalarm, er Blindzoneassistent til siden altid inkluderet.
Systemet advarer visuelt i hvert side‐
spejl, når det opdager et hurtigt
nærmende køretøj bagfra.Radarafstandssensorerne er placeret
i bagkofangeren.9 Advarsel
Funktionen Vognbaneskiftalarm
erstatter ikke førerens udsyn.
Før du skifter vognbane, skal du
altid kigge i alle spejle, kigge over
skulderen og bruge blinklyset.
Når systemet registrerer, at et køretøj
nærmer sig bagfra og kører betydeligt
hurtigere, lyser det gule advarsels‐
symbol F i det pågældende side‐
spejl. Hvis føreren derefter aktiverer blinklyset, begynder advarselssym‐
bolet F at blinke gult for at advare
om ikke at skifte vognbane.
Vognbaneskiftalarm er aktiv ved alle
hastigheder.
Når bilen startes, tænder displayet for begge sidespejle kortvarigt for at
angive, at systemet er aktiveret.
Registreringszoner

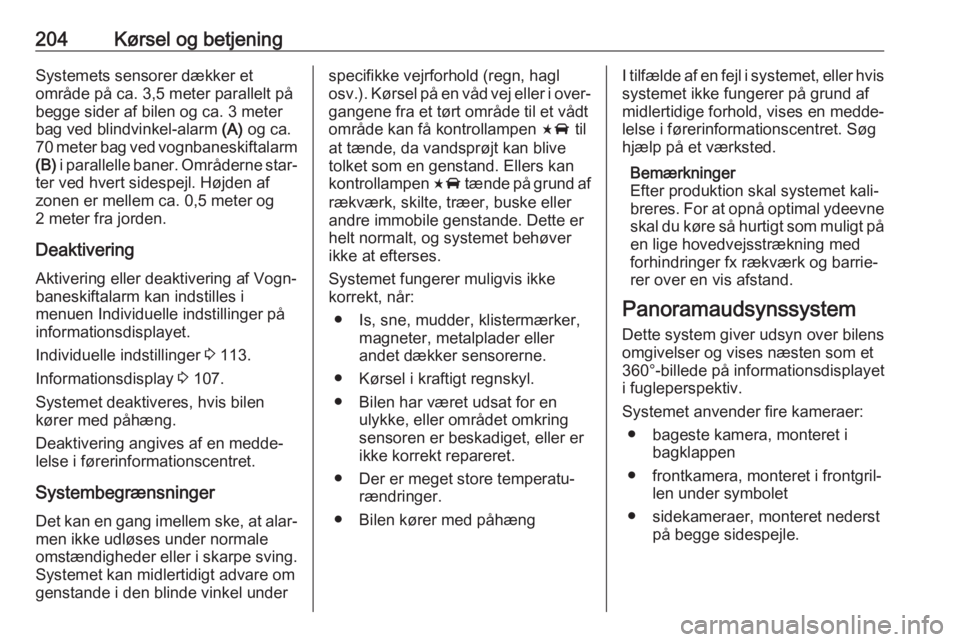

204Kørsel og betjeningSystemets sensorer dækker et
område på ca. 3,5 meter parallelt på
begge sider af bilen og ca. 3 meter
bag ved blindvinkel-alarm (A) og ca.
70 meter bag ved vognbaneskiftalarm
(B) i parallelle baner. Områderne star‐
ter ved hvert sidespejl. Højden af
zonen er mellem ca. 0,5 meter og
2 meter fra jorden.
Deaktivering
Aktivering eller deaktivering af Vogn‐
baneskiftalarm kan indstilles i
menuen Individuelle indstillinger på
informationsdisplayet.
Individuelle indstillinger 3 113.
Informationsdisplay 3 107.
Systemet deaktiveres, hvis bilen
kører med påhæng.
Deaktivering angives af en medde‐
lelse i førerinformationscentret.
Systembegrænsninger
Det kan en gang imellem ske, at alar‐
men ikke udløses under normale
omstændigheder eller i skarpe sving.
Systemet kan midlertidigt advare om
genstande i den blinde vinkel underspecifikke vejrforhold (regn, hagl
osv.). Kørsel på en våd vej eller i over‐ gangene fra et tørt område til et vådt
område kan få kontrollampen F til
at tænde, da vandsprøjt kan blive
tolket som en genstand. Ellers kan
kontrollampen F tænde på grund af
rækværk, skilte, træer, buske eller
andre immobile genstande. Dette er
helt normalt, og systemet behøver
ikke at efterses.
Systemet fungerer muligvis ikke
korrekt, når:
● Is, sne, mudder, klistermærker, magneter, metalplader eller
andet dækker sensorerne.
● Kørsel i kraftigt regnskyl.
● Bilen har været udsat for en ulykke, eller området omkringsensoren er beskadiget, eller er
ikke korrekt repareret.
● Der er meget store temperatu‐ rændringer.
● Bilen kører med påhængI tilfælde af en fejl i systemet, eller hvis systemet ikke fungerer på grund af
midlertidige forhold, vises en medde‐
lelse i førerinformationscentret. Søg
hjælp på et værksted.
Bemærkninger
Efter produktion skal systemet kali‐
breres. For at opnå optimal ydeevne
skal du køre så hurtigt som muligt på en lige hovedvejsstrækning med
forhindringer fx rækværk og barrie‐ rer over en vis afstand.
Panoramaudsynssystem Dette system giver udsyn over bilens
omgivelser og vises næsten som et
360°-billede på informationsdisplayet
i fugleperspektiv.
Systemet anvender fire kameraer: ● bageste kamera, monteret i bagklappen
● frontkamera, monteret i frontgril‐ len under symbolet
● sidekameraer, monteret nederst på begge sidespejle.

Kørsel og betjening205
Skærmen på informationsdisplayet er
opdelt i to dele: til venstre er der
udsyn fra over bilen, og til højre er der
udsyn fra foran eller bagved bilen,
afhængigt af det valgte gear. Parke‐
ringssensorerne supplerer informati‐
onerne om visningen.
Aktivering Panoramaudsynssystemet er aktive‐ret:
● vælg bakgear
● tryk på kameraikonet ë på
informationsdisplayet
● for tæt på en genstand forude
Funktion
Udsyn bagud
Udsyn bagud viser et billede af områ‐
det bag bilen i højre side af skærmen, når bilen er i bakgear.
En advarselstrekant 9 kan vises på
skærmen, når forhindringer detekte‐ res af de bageste sensorer i Parke‐
ringsassistenten. Trekanten skifter
fra gul til rød og bliver større, jo
tættere genstanden kommer.
Det tidligere indhold af informations‐
displayet vises, når bilen ikke
længere er i bakgear efter en kort
forsinkelse. For at vende tilbage til det
forrige displayindhold hurtigere, skal
du trykke på kameraikonet på
informationsdisplayet. Ved kørsel
med over 11 km/t i et fremadgear
deaktiveres panoramasystemet
også.
Omgivelsesvisning
Omgivelsesvisning viser et billede af området omkring bilen ovenfra,
sammen med billeder fra front- eller
bageste kamera på informationsdis‐
playet.Frontvisning
Frontvisning viser et billede af områ‐ det foran bilen i den højre side af
skærmen. Visningen aktiveres, når
der skiftes fra bakgear til et fremad‐
gear, eller ved at trykke på kamerai‐
konet på informationsdisplayet.
Frontvisning viser også automatisk
genstande, der detekteres inden for
30 cm. Frontvisningen vises kun op til
en hastighed på 11 km/t i fremadgear.
Deaktivering
Panoramaudsynssystemet er deakti‐ veret:
● en kørehastighed på over 11 km/
t
● tryk på kameraikonet ë på
informationsdisplayet
● skift til frigear eller P med auto‐ matisk gearkasse.

Kørsel og betjening207mellem nummerpladelysene rene.
Skyl linsen med vand, og tør den
med en blød klud.
Linserne må ikke rengøres med en damp- eller højtryksrenser.
Panoramaudsynssystemet fungerer
muligvis ikke korrekt, når:
● Det er mørkt i omgivelserne.
● Solen eller strålen fra forlygterne skinner direkte ind i kameralin‐serne.
● Ved kørsel om natten.
● Sigtbarheden begrænses af vejr‐
forholdene, f.eks. tåge, regn og
sne.
● Kameralinserne er blokeret af sne, is, sjap, mudder eller snavs.
● Bilen kører med påhæng.
● Bilen har været involveret i en ulykke.
● Der er meget store temperatu‐ rændringer.
Bakkamera
Bakkameraet hjælper føreren ved bakning ved at vise et billede af områ‐ det bag bilen.
Kameraets billede vises på informa‐
tionsdisplayet.9 Advarsel
Bakkameraet erstatter ikke føre‐
rens udsyn. Bemærk, at
genstande, der er uden for kame‐
raets synsfelt, og parkeringsassi‐
stentsensorerne, f.eks. under
kofangeren eller under bilen, ikke
vises.
Undgå at bakke eller parkere
bilen, mens du kun ser i bakkame‐ raet.
Kontroller altid bilens omgivelser,
inden du begynder at køre.
Aktivering
Bakkameraet aktiveres automatisk,
når bilen sættes i bakgear.
Funktion
Kameraet er monteret mellem
nummerpladelysene.

208Kørsel og betjeningDet område, der vises af kameraet, er
begrænset. Afstanden på det billede,
der vises på skærmen, adskiller sig
fra den faktiske afstand.
Retningslinjer
Dynamiske retningslinjer er vandrette linjer ved intervaller på en meter, derprojiceres op på billedet for at angive
afstanden til de viste genstande.
Bilens bane vises i overensstem‐
melse med styreudslaget.
Advarselssymboler
Advarselssymboler vises som trekan‐ ter 9 på det billede, som viser forhin‐
dringer registreret af den avancerede
parkeringsassistents bagsensorer.
Endvidere 9 fremkommer på den
øverste linje af info-displayet med
advarslen om at kontrollere bilens omgivelser.
Deaktivering Kameraet slukkes, når en bestemtfremadgående kørehastighed over‐
skrides, eller hvis bakgearet ikke er i
indgreb i ca. 10 sekunder.Deaktivering af retningslinjer og
advarselssymboler
7" Farve-info-display: Aktivering og
deaktivering af de visuelle retnings‐
linjer og advarselssymbolerne kan ændres via berøringsknapper i den
nederste zone af displayet.
8" Farve-info-display: Aktivering og
deaktivering af de visuelle retnings‐
linjer og advarselssymbolerne kan
ændres i Indstillinger-menuen på
Informationsdisplayet. Vælg den rele‐
vante indstilling i Indstillinger, I
Bakkamera .
Informationsdisplay 3 107.
Individuelle indstillinger 3 113.

Kørsel og betjening209SystembegrænsningerBakkameraet fungerer muligvis ikke
korrekt, når:
● Det er mørkt i omgivelserne.
● Solen eller strålen fra forlygterne skinner direkte ind i kameralin‐serne.
● Ved kørsel om natten.
● Sigtbarheden begrænses af vejr‐
forholdene, f.eks. tåge, regn og
sne.
● Kameralinserne er blokeret af sne, is, sjap, mudder eller snavs.Rengør linsen, skyl den med
vand, og tør den med en blød
klud.
● Bilen kører med påhæng. ● Bilen har haft en bagendekolli‐ sion.
● Der er meget store temperatu‐ rændringer.
Fejlmeddelelser vises med en 9 på
den øverste linje på info-displayet.Alarm for tværgående trafik
bag
Foruden bakkameraet 3 207 , advarer
alarmen for tværgående trafik bag om tværgående trafik fra venstre eller
højre side, når du bakker. Når tvær‐ gående trafik er registreret, og bakka‐
meraet er aktiveret, vises en advar‐
selstrekant med en retningspil K på
farve-info-displayet, der angiver
trafikkens retning. Desuden høres
tre biplyde fra højttaleren i den pågæl‐
dende side.
Radarafstandssensorerne er placeret
i bagkofangeren.
9 Advarsel
Alarmen for tværgående trafik bag
erstatter ikke førerens udsyn.
Bemærk, at objekter, der er uden
for følernes rækkevidde, f.eks.
under kofangeren eller under
bilen, ikke vises.
Fodgængere, børn og dyr opda‐
ges ikke.
Undlad at bakke bilen ved kun at se på info-displayet, og kontrollerområdet bag ved og rundt om bilen
før bakning.
Aktivering
Alarmen for tværgående trafik bagaktiveres automatisk sammen med
bakkameraet, når bilen sættes i
bakgear.

210Kørsel og betjeningRegistreringszoner
Systemets sensorer dækker et
område på ca. 20 meter i 90° til
venstre eller højre, bag bilen. Alar‐
men for tværgående trafik bag er aktiv
op til 10 km/t og udsender advarsler i forbindelse med tværgående trafik,der kører mellem 0 og 36 km/t.
Deaktivering Alarmen for tværgående trafik bagafbrydes sammen med bakkameraet,
når en bestemt kørehastighed er
overskredet, eller når bakgearet ikke
har været indkoblet i ca.
10 sekunder.
Aktivering eller deaktivering af alar‐
men for tværgående trafik bag kan
indstilles i menuen Individuelle indstil‐
linger på informationsdisplayet.
Individuelle indstillinger 3 113.
Informationsdisplay 3 107.
Systemet deaktiveres, hvis bilen
kører med påhæng.
Deaktivering angives af en medde‐
lelse i førerinformationscentret.
Systembegrænsninger
Systemet fungerer muligvis ikke
korrekt, når:
● Is, sne, mudder, klistermærker, magneter, metalplader eller
andet dækker sensorerne.
● Kørsel i kraftigt regnskyl.
● Bilen har været udsat for en ulykke, eller området omkring
sensoren er beskadiget, eller er
ikke korrekt repareret.
● Der er meget store temperatu‐ rændringer.
● Bilen kører med påhængI tilfælde af en fejl i systemet, eller hvis systemet ikke fungerer på grund af
midlertidige forhold, vises en medde‐
lelse i førerinformationscentret. Søg hjælp på et værksted.
Trafikskiltassistent
Funktion Vejskiltassistent registrerer bestemtevejskilte ved hjælp af et frontkamera
og viser dem i førerinformationscen‐
tret.
Hvis bilen er udstyret med et indbyg‐
get navigationssystem, kan vejskilte
fra datakort også være inkluderet.
