ABS OPEL INSIGNIA BREAK 2017.5 Instruktionsbog (in Danish)

74Instrumenter og betjeningInstrumenter og
betjeningBetjening ...................................... 75
Indstilling af rat .......................... 75
Knapper på rattet .......................75
Opvarmet rat ............................. 75
Horn ........................................... 76
Forrudevisker/-sprinkler .............76
Bagrudevisker/-sprinkler ............78
Udetemperatur .......................... 79
Ur ............................................... 79
Stikdåser ................................... 81
Induktiv opladning .....................82
Askebægre ................................ 82
Advarselslamper, instrumenter
og kontrollamper ..........................84
Instrumentgruppe ......................84
Speedometer ............................. 89
Km-tæller ................................... 90
Triptæller ................................... 90
Omdrejningstæller .....................91
Brændstofmåler .........................91
Kølevandstermometer ...............92
Servicedisplay ........................... 92
Kontrollamper ............................ 93
Blinklys ...................................... 93Selehusker................................ 93
Airbag og selestrammere ..........94
Deaktivering af airbag ...............94
Ladesystem ............................... 95
Fejlkontrollampe ........................95
Bremse og kobling .....................95
Elektrisk parkeringsbremse .......95
Fejl i elektrisk parkeringsbremse ..................... 95
Blokeringsfri bremser (ABS) ......96
Gearskifte .................................. 96
Afstand til forankørende ............96
Sporholderassistent ...................96
Elektronisk stabilitetskontrol slået fra ..................................... 96
Elektronisk stabilitetskontrol og Traction Control-system ...........96
Traction Control-system slået fra ............................................. 97
Kølevæsketemperatur ...............97
Forvarmning .............................. 97
AdBlue ....................................... 97
Dæktrykovervågningssystem ....97
Motorolietryk .............................. 97
Brændstofreserve ......................98
Startspærre ............................... 98
Udvendige lygter .......................98
Fjernlys ...................................... 98
Fjernlysassistent ........................98
LED-forlygter ............................. 98Tågelys...................................... 99
Tågebaglys ................................ 99
Cruise control ............................ 99
Adaptiv cruise control ................99
Bil registreret foran ....................99
Detektering af fodgængere ........99
Hastighedsbegrænser ...............99
Vejskiltassistent .........................99
Dør åben ................................... 99
Informationsdisplays ..................100
Førerinformationscenter ..........100
Informationsdisplay .................107
Head-up-display ......................109
Fejlmeddelelser ......................... 112
Advarselsklokke ......................112
Batterispænding ......................113
Individuelle indstillinger ..............113
Telematic-service .......................117
OnStar ..................................... 117

Instrumenter og betjening89OversigtOBlinklys 3 93XSelehusker 3 93vAirbag og selestrammere
3 94VDeaktivering af airbag 3 94pLadesystem 3 95ZFejlkontrollampe 3 95RBremse- og koblingssystem
3 95mElektrisk parkeringsbremse
3 95jElektrisk parkeringsbremsefejl
3 95uBlokeringsfri bremser (ABS)
3 96RGearskifte 3 96EAfstand til forankørende 3 96aSporholderassistent 3 96nElektronisk stabilitetskontrol
slået fra 3 96bElektronisk stabilitetskontrol og
Traction Control-system 3 96kTraction Control-system slået
fra 3 97WKølevæsketemperatur 3 97!Forvarmning 3 97YAdBlue 3 97wDæktrykovervågningssystem
3 97IMotorolietryk 3 97YBrændstofreserve 3 98dStartspærre 3 988Udvendige lygter 3 98CFjernlys 3 98fFjernlysassistent 3 98fLED-forlygter 3 98>Tågelys 3 99rTågebaglygte 3 99mCruise control 3 99CAdaptiv cruise control 3 99ABil registreret foran 3 997Fodgænger registreret foran
3 191LHastighedsbegrænser 3 99LVejskiltassistent 3 99hDør åben 3 99
Speedometer
Viser hastigheden.

96Instrumenter og betjeningLyser
Den elektriske parkeringsbremse fungerer med nedsat virkning 3 166.
Blinker
Den elektriske parkeringsbremse er i
servicefunktion. Stands bilen, nulstil
den elektriske parkeringsbremse ved
at aktivere den og frigøre den igen.9 Advarsel
Fejlårsagen skal omgående
afhjælpes på et værksted. Undgå at parkere på skråninger, indtil
årsagen til fejlen er afhjulpet.
Blokeringsfri bremser (ABS)
u lyser gult.
Lyser i nogle sekunder efter, at
tændingen er tilsluttet. Systemet er funktionsklart, når kontrollampen er
slukket.
Slukker kontrollampen ikke efter et
par sekunder, eller lyser den svagt
under kørsel, er der fejl i systemet.
Bremsesystemet er stadigvæk funk‐
tionsdygtigt, men uden
ABS-regulering.
Blokeringsfri bremser 3 165.
Gearskifte
R eller S med nummeret på et højere
eller lavere gear vises, når det anbe‐
fales at geare op eller ned af hensyn
til brændstoføkonomien.
Afstand til forankørende
E viser indstillingen for afstand til
forankørende i følsomhed for advar‐
sel, kollision fremme i form af udfyldte
afstandsfelter.
Advarsel, kollision fremme 3 185.
Sporholderassistent a lyser grønt eller gult eller blinker
gult.
Lyser grønt
Systemet er slået til og funktionsklart.Lyser gult
Systemet nærmer sig en registreret
vognbanemarkering, uden at blinkly‐
set i den pågældende retning bruges.
Blinker gult
Systemet registrerer, at vognbanen
er forladt i væsentlig grad.
Sporholderassistent 3 214
Elektronisk stabilitetskontrol slået fra
t lyser gult.
Systemet er deaktiveret.
Elektronisk stabilitetskontrol
og Traction Control-system
b lyser eller blinker gult.
Lyser Der er en fejl i systemet. Kørslen kan
fortsættes. Kontrollen over bilen kan
dog blive reduceret, hvis kørebanens
beskaffenhed er dårlig.

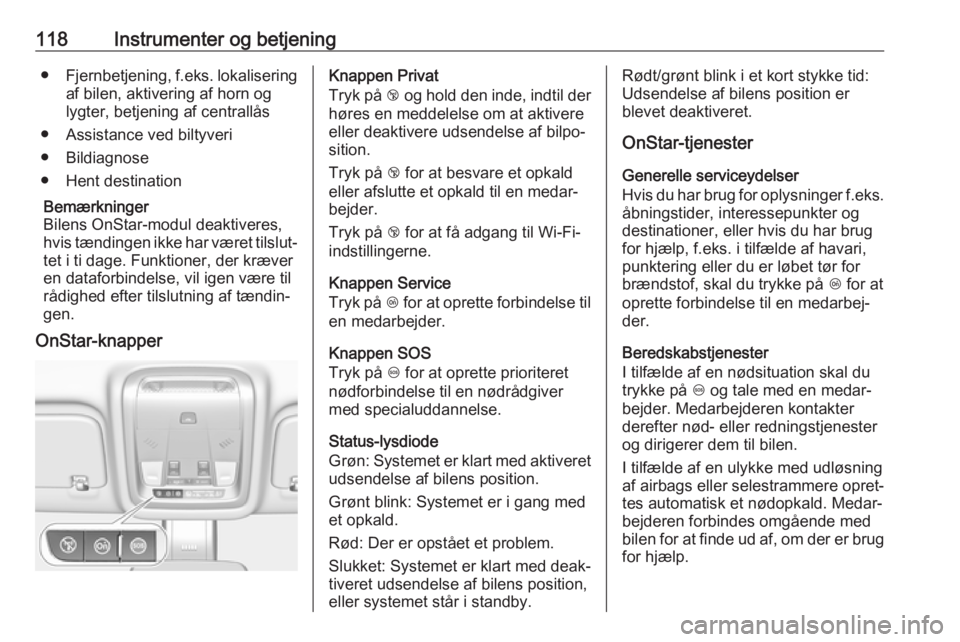

118Instrumenter og betjening●Fjernbetjening, f.eks. lokalisering
af bilen, aktivering af horn og
lygter, betjening af centrallås
● Assistance ved biltyveri
● Bildiagnose
● Hent destination
Bemærkninger
Bilens OnStar-modul deaktiveres,
hvis tændingen ikke har været tilslut‐ tet i ti dage. Funktioner, der kræver
en dataforbindelse, vil igen være til
rådighed efter tilslutning af tændin‐
gen.
OnStar-knapperKnappen Privat
Tryk på j og hold den inde, indtil der
høres en meddelelse om at aktivere
eller deaktivere udsendelse af bilpo‐ sition.
Tryk på j for at besvare et opkald
eller afslutte et opkald til en medar‐
bejder.
Tryk på j for at få adgang til Wi-Fi-
indstillingerne.
Knappen Service
Tryk på Z for at oprette forbindelse til
en medarbejder.
Knappen SOS
Tryk på [ for at oprette prioriteret
nødforbindelse til en nødrådgiver
med specialuddannelse.
Status-lysdiode
Grøn: Systemet er klart med aktiveret udsendelse af bilens position.
Grønt blink: Systemet er i gang med
et opkald.
Rød: Der er opstået et problem.
Slukket: Systemet er klart med deak‐
tiveret udsendelse af bilens position,
eller systemet står i standby.Rødt/grønt blink i et kort stykke tid:
Udsendelse af bilens position er
blevet deaktiveret.
OnStar-tjenester
Generelle serviceydelser
Hvis du har brug for oplysninger f.eks. åbningstider, interessepunkter og
destinationer, eller hvis du har brug
for hjælp, f.eks. i tilfælde af havari,
punktering eller du er løbet tør for
brændstof, skal du trykke på Z for at
oprette forbindelse til en medarbej‐
der.
Beredskabstjenester
I tilfælde af en nødsituation skal du
trykke på [ og tale med en medar‐
bejder. Medarbejderen kontakter derefter nød- eller redningstjenester
og dirigerer dem til bilen.
I tilfælde af en ulykke med udløsning af airbags eller selestrammere opret‐tes automatisk et nødopkald. Medar‐
bejderen forbindes omgående med bilen for at finde ud af, om der er brug
for hjælp.

120Instrumenter og betjeningmedarbejder. Du kan finde det rele‐vante OnStar-telefonnummer på dit
landespecifikke websted.
OnStar kan hjælpe med at lokalisere
og hente bilen.Tyverialarm
Når tyverialarmen udløses, sendes
en besked til OnStar. Du underrettes
derefter om det skete pr. tekstmed‐
delelse eller e-mail.Spærring af bilstart
Ved at sende signaler kan OnStar
forhindre, at bilen startes igen, når
tændingen er blevet afbrudt.
Diagnosticering efter behov
Du kan når som helst trykke på Z for
at kontakte en medarbejder og
anmode om en komplet diagnosekon‐ trol i realtid for at finde frem til proble‐
met, f.eks. hvis bilen viser en fejlmed‐ delelse. Afhængig af resultatet, vil
medarbejderen tilbyde mere støtte.
Diagnoserapport
Bilen sender automatisk diagnose‐
data til OnStar, som sender en
månedlig rapport pr. e-mail til dig dit
foretrukne værksted.
Bemærkninger
Værkstedsbeskedfunktionen kan
være deaktiveret på din konto.
Rapporten indeholder oplysninger
om tilstanden af bilens centrale drifts‐
systemer, herunder motoren, gear‐
kassen, airbags, ABS og andre
vigtige systemer. Den giver også
oplysninger om mulige vedligeholdel‐ seselementer og dæktryk (kun med
dæktrykovervågningssystem).
Du kan se mere detaljerede oplys‐
ninger ved at vælge linket i e-mailen
og logge ind på din konto.
Hent destination
En ønsket destination kan downloa‐
des direkte til navigationssystemet.
Tryk på Z for at ringe til en medarbej‐
der, og beskriv destinationen eller interessepunktet.
Medarbejderen kan slå enhver
adresse og ethvert interessepunkt op
og sende destinationen direkte til det
indbyggede navigationssystem.OnStar-indstillinger
OnStar PIN-kode
For at få fuld adgang til alle OnStar-
tjenester har du brug for en firecifret
PIN-kode. PIN-koden skal personlig‐
gøres, første gang du taler med en
medarbejder.
PIN-koden ændres, når du trykker på
Z for at ringe til en medarbejder.
Kontodata
En OnStar-abonnent har en konto
hvor alle dataene lagres. Du kan
anmode om ændring af kontooply‐
sningerne ved at trykke på Z og tale
med en medarbejder eller logge på din konto.
Hvis OnStar bruges på en anden bil,
tryk da på Z og anmod om at få
kontoen overført til den nye bil.
Bemærkninger
Hvis bilen afhændes, sælges eller på anden måde overdrages, skal
OnStar under alle omstændigheder
informeres omgående om ændrin‐ gerne, og OnStar-tjenesten skal
afsluttes på denne bil.

Kørsel og betjening165Kørselssystemer
Firehjulstræk
Firehjulstrækket forøger kørestabili‐
teten og hjælper til at opnås den bedst
mulige kørbarhed uanset underlaget.
Systemet er altid aktivt og kan ikke
deaktiveres.
Momentet fordeles trinløst mellem hjulene på den forreste og bageste
aksel op til et delt drejningsmoment
på 50/50. Afhængigt af kørselsforhol‐ dene, dvs. kørsel i stationær tilstand,
overfører firehjulstræksystemet det
lavest mulige drejningsmoment af
hensyn til brændstofeffektivitet.
Derudover fordeles drejningsmomen‐ tets vektorisering mellem baghjulene
i henhold til bilens dynamik og over‐
fladen.
Det er muligt, fordi firehjulstræksyste‐
met arbejder med to koblinger, én i
hver side.
Af hensyn til optimal funktion af syste‐
met bør dækkene ikke være uens slidt.Hvis der vises en servicemeddelelse
i førerinformationscentret kan syste‐
mets funktioner være nedsat (eller
være helt deaktiveret i visse tilfælde,
dvs. at bilen skifter til forhjulstræk).
Søg hjælp på et værksted.
Bugsering af bilen 3 261.Bremser
Bremsesystemet har to uafhængige
bremsekredse.
Hvis en bremsekreds svigter, kan
bilen fortsat bremses med den anden bremsekreds. Bremsevirkningen
opnås dog først, når bremsepedalen
trædes hårdt ned. Det kræver bety‐
deligt større kraft. Bremselængden øges. Søg hjælp på et værksted,
inden turen fortsættes.
Når motoren står stille, ophører brem‐
seforstærkerens virkning, når man
har trådt på bremsen én eller to
gange. Bremsevirkningen forringes
ikke af dette, men der kræves en
betydeligt større kraft for at bremse.
Dette skal man være særlig opmærk‐ som på ved bugsering.
Kontrollampe R 3 95.
Aktiv nødbremsning 3 188.
Blokeringsfri bremser
ABS-systemet forhindrer, at hjulene
blokerer.

166Kørsel og betjeningRegulering af bremsevirkningen ved
ABS træder i funktion, så snart et hjul
har tendens til blokering. Bilen kan
hele tiden styres, selv under kata‐ strofeopbremsning.
Regulering af bremsevirkningen med
ABS kan mærkes som en pulseren i
bremsepedalen og ved regulerings‐
lyde.
Optimal bremsevirkning opnås kun,
hvis bremsepedalen under hele
opbremsningen trædes kraftigt ned,
også når pedalen pulserer. Trykket
på pedalen må aldrig lettes.
Når man er begyndt at køre, gennem‐
fører systemet en selvtest, som kan
høres.
Kontrollampe u 3 96.
Adaptivt bremselys
Ved en kraftig opbremsning blinker alle tre stoplygter under
ABS-reguleringen.
Fejl9 Advarsel
Hvis der er en fejl i ABS-systemet,
kan hjulene have tilbøjelighed til at
blokere ved en brat opbremsning.
Fordelene ved ABS-systemet
virker ikke mere. Bilen kan ikke
længere styres under kraftige
opbremsninger og kan skride ud.
Få årsagen til fejlen udbedret af et
værksted.
Parkeringsbremse
9 Advarsel
Inden bilen forlades, bør parke‐
ringsbremsens status kontrolle‐
res. Kontrollampen m skal lyse
konstant.
Elektrisk parkeringsbremse
Aktivering når bilen holder stille
9 Advarsel
Træk i kontakten m i mindst
et sekund, indtil kontrollampen m
lyser konstant, og den elektriske
parkeringsbremse er aktiveret

Kørsel og betjening211De vejskilte, der registreres, er:Hastigheds- og forbudstavler● hastighedsbegrænsning
● overhaling forbudt
● ophør af hastighedsbegræns‐ ning
● ophør af overhaling forbudtVejskilte
Start og slutning på:
● byregioner (landespecifik)
● motorveje
● A-veje
● legegaderSupplerende skilte ● yderligere vink til vejskilte
● begrænsning af kørsel med påhæng
● traktorbegrænsninger
● advarsel om våd kørebane
● advarsel om is
● tidsbegrænsninger
● afstandsbegrænsninger
● retningspileHastighedsbegrænsningsskilte og
skilte med overhaling forbudt vises i
førerinformationscentret, indtil næste
hastighedsbegrænsningskilt eller
skilt for ophør af hastighedsbegræns‐ ning registreres, eller indtil et define‐
ret tidsudløb af skiltningen.
Visning af flere skilte på displayet er
mulig.
Et udråbstegn i en ramme viser, at der er registreret et yderligere skilt, som
systemet ikke tydeligt kan identifi‐
cere.
Systemet fungerer uden tab af
ydeevne op til en hastighed af
200 km/t, alt efter lysforholdene. Om
natten er systemet aktivt op til en
hastighed på 160 km/t.
Displayvisning
Oplysninger om de aktuelt gyldige
vejskilte findes på den designerede
Vejskiltassistent-side i førerinforma‐
tionscentret.
Desuden vises den aktuelt gældende hastighedsbegrænsning permanentpå nederste linje i førerinformations‐
centret. I tilfælde af at en hastigheds‐
begrænsning med et supplerende
skilt er tilgængeligt, vises et + symbol
i dette område.

230Pleje af bilen
Bremsevæskestanden skal være
mellem MIN og MAX .
Hvis væsken står under MIN-mærket,
skal der søges assistance af et værk‐
sted.
Bremse- og koblingsvæske 3 267.
Bilbatteri Bilens batteri er vedligeholdelsesfrit,
hvis kørselsprofilen tillader tilstræk‐
kelig ladning af batteriet. Kørsel over
korte afstande og hyppige motorstar‐
ter kan aflade batteriet. Undgå at
bruge unødvendige elektriske forbru‐
gere.
Batterier hører ikke hjemme i
husholdningsaffaldet. De skal afleve‐
res i hertil indrettede indsamlingskas‐
ser eller på genbrugsstationer.
Hvis bilen ikke bliver brugt i mere end
fire uger, kan batteriet blive afladet.
Afmonter polklemmen på batteriets
minuspol.
Tilslutning og afbrydelse af batteriet
må kun ske med afbrudt tænding.
Afladningssikring 3 133.
Frakobling af batteriet Hvis bilens batteri skal kobles fra
(f.eks. i forbindelse med vedligehol‐
delsesarbejde), skal alarmsirenen
deaktiveres på følgende måde: Slå
tændingen til og derefter fra. Dernæst
frakobles bilens batteri i løbet af
15 sekunder.
Udskiftning af bilbatteriet
Bemærkninger
Enhver afvigelse fra anvisningerne i
dette afsnit kan føre til en midlertidig
deaktivering af stop/start-systemet.
Når bilbatteriet udskiftes, skal det
sikres, at der ikke er åbne ventilati‐
onshuller i nærheden af pluspolen.
Hvis der er et åbent ventilationshul,
skal det lukkes med en prop, og venti‐
lationen ved den negative pol skal
åbnes.
I biler med et batteri af typen AGM
(absorberende glasmåtte) skal det sikres, at batteriet udskiftes med et
andet AGM-batteri.

240Pleje af bilenSikringsboks i motorrum
Sikringsboksen er forrest i venstre
side af motorrummet.
Frigør dækslet, og tag det af.
Nr.Strømkreds1–2–3ABS4–5–6Bagklap7Tågeforlygter8Hukommelsesmodul9El-opvarmet forrude10Sæde, lændestøtte11DC/DC-batteri12El-bagrude13El-opvarmet spejl14–15–16Forrudevisker17El-betjent sæde, passager
