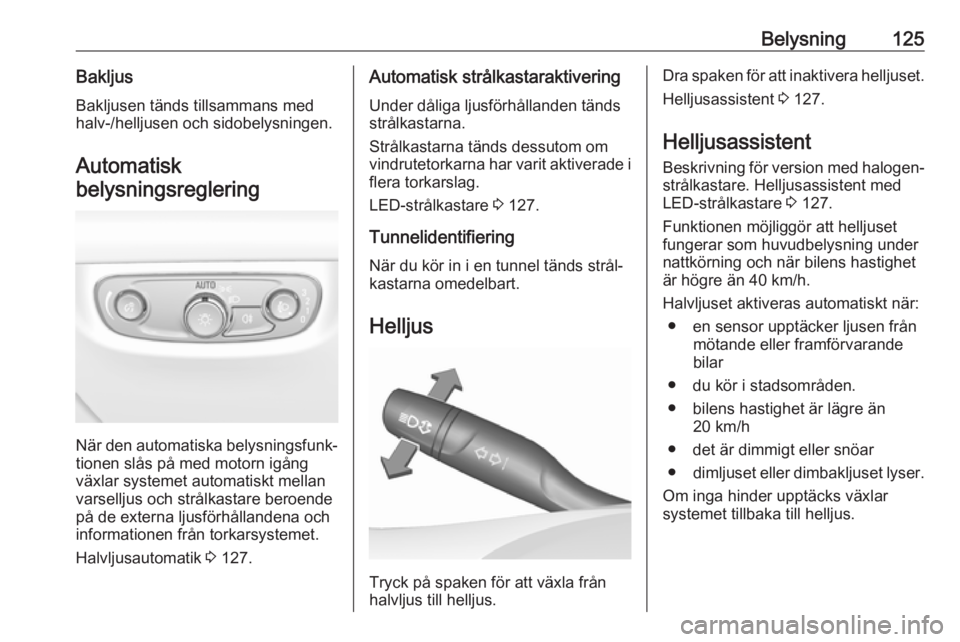

Belysning125BakljusBakljusen tänds tillsammans medhalv-/helljusen och sidobelysningen.
Automatisk
belysningsreglering
När den automatiska belysningsfunk‐
tionen slås på med motorn igång
växlar systemet automatiskt mellan
varselljus och strålkastare beroende
på de externa ljusförhållandena och
informationen från torkarsystemet.
Halvljusautomatik 3 127.
Automatisk strålkastaraktivering
Under dåliga ljusförhållanden tänds
strålkastarna.
Strålkastarna tänds dessutom om
vindrutetorkarna har varit aktiverade i flera torkarslag.
LED-strålkastare 3 127.
Tunnelidentifiering När du kör in i en tunnel tänds strål‐
kastarna omedelbart.
Helljus
Tryck på spaken för att växla från
halvljus till helljus.
Dra spaken för att inaktivera helljuset.
Helljusassistent 3 127.
Helljusassistent Beskrivning för version med halogen‐
strålkastare. Helljusassistent med
LED-strålkastare 3 127.
Funktionen möjliggör att helljuset
fungerar som huvudbelysning under
nattkörning och när bilens hastighet är högre än 40 km/h.
Halvljuset aktiveras automatiskt när: ● en sensor upptäcker ljusen från mötande eller framförvarande
bilar
● du kör i stadsområden.
● bilens hastighet är lägre än 20 km/h
● det är dimmigt eller snöar
● dimljuset eller dimbakljuset lyser.
Om inga hinder upptäcks växlar
systemet tillbaka till helljus.

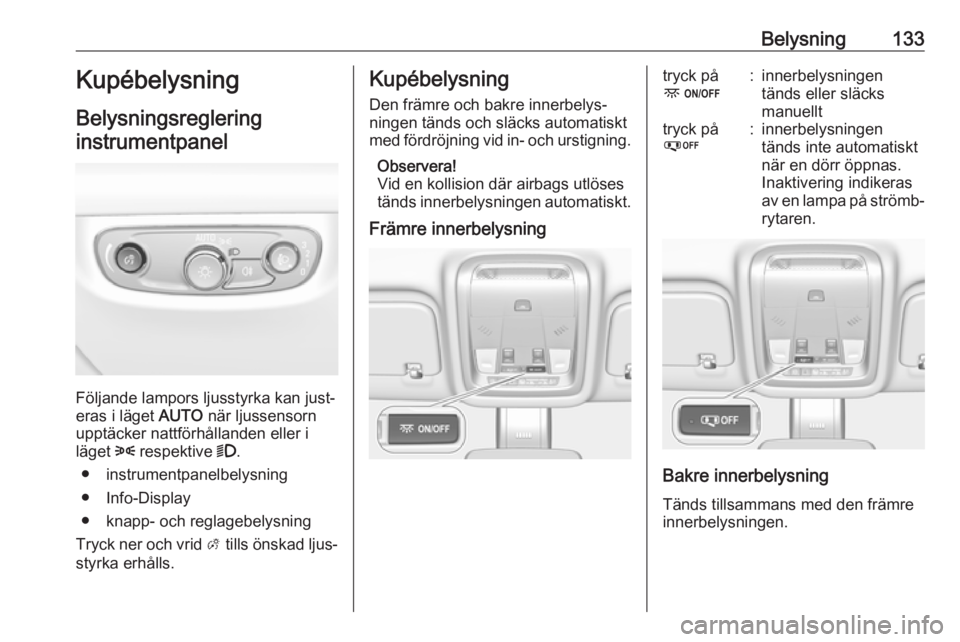

Belysning133Kupébelysning
Belysningsreglering
instrumentpanel
Följande lampors ljusstyrka kan just‐
eras i läget AUTO när ljussensorn
upptäcker nattförhållanden eller i
läget 8 respektive 9.
● instrumentpanelbelysning
● Info-Display
● knapp- och reglagebelysning
Tryck ner och vrid A tills önskad ljus‐
styrka erhålls.
Kupébelysning
Den främre och bakre innerbelys‐
ningen tänds och släcks automatiskt
med fördröjning vid in- och urstigning.
Observera!
Vid en kollision där airbags utlöses
tänds innerbelysningen automatiskt.
Främre innerbelysningtryck på
-:innerbelysningen
tänds eller släcks
manuellttryck på
%:innerbelysningen
tänds inte automatiskt
när en dörr öppnas.
Inaktivering indikeras
av en lampa på strömb‐ rytaren.
Bakre innerbelysning
Tänds tillsammans med den främre
innerbelysningen.

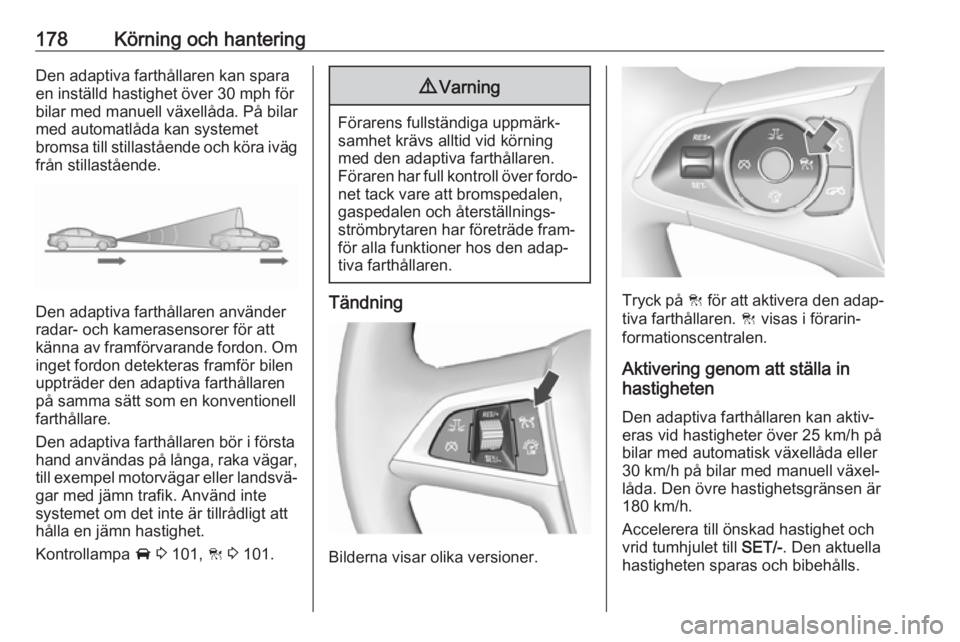

178Körning och hanteringDen adaptiva farthållaren kan spara
en inställd hastighet över 30 mph för
bilar med manuell växellåda. På bilar
med automatlåda kan systemet
bromsa till stillastående och köra iväg
från stillastående.
Den adaptiva farthållaren använder
radar- och kamerasensorer för att
känna av framförvarande fordon. Om
inget fordon detekteras framför bilen
uppträder den adaptiva farthållaren
på samma sätt som en konventionell
farthållare.
Den adaptiva farthållaren bör i första
hand användas på långa, raka vägar,
till exempel motorvägar eller landsvä‐ gar med jämn trafik. Använd inte
systemet om det inte är tillrådligt att
hålla en jämn hastighet.
Kontrollampa A 3 101, C 3 101.
9 Varning
Förarens fullständiga uppmärk‐
samhet krävs alltid vid körning
med den adaptiva farthållaren.
Föraren har full kontroll över fordo‐ net tack vare att bromspedalen,
gaspedalen och återställnings‐
strömbrytaren har företräde fram‐
för alla funktioner hos den adap‐
tiva farthållaren.
Tändning
Bilderna visar olika versioner.
Tryck på C för att aktivera den adap‐
tiva farthållaren. C visas i förarin‐
formationscentralen.
Aktivering genom att ställa in
hastigheten
Den adaptiva farthållaren kan aktiv‐
eras vid hastigheter över 25 km/h på
bilar med automatisk växellåda eller
30 km/h på bilar med manuell växel‐
låda. Den övre hastighetsgränsen är
180 km/h.
Accelerera till önskad hastighet och
vrid tumhjulet till SET/-. Den aktuella
hastigheten sparas och bibehålls.

Körning och hantering181

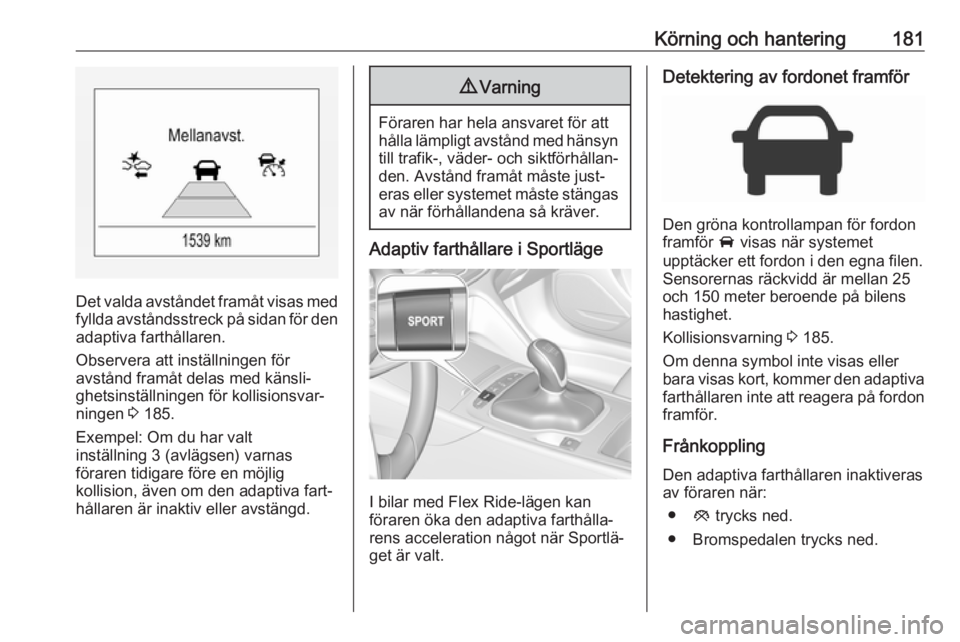

Det valda avståndet framåt visas med
fyllda avståndsstreck på sidan för den adaptiva farthållaren.
Observera att inställningen för
avstånd framåt delas med känsli‐
ghetsinställningen för kollisionsvar‐
ningen 3 185.
Exempel: Om du har valt
inställning 3 (avlägsen) varnas
föraren tidigare före en möjlig
kollision, även om den adaptiva fart‐
hållaren är inaktiv eller avstängd.
9 Varning
Föraren har hela ansvaret för att
hålla lämpligt avstånd med hänsyn till trafik-, väder- och siktförhållan‐
den. Avstånd framåt måste just‐
eras eller systemet måste stängas
av när förhållandena så kräver.
Adaptiv farthållare i Sportläge
I bilar med Flex Ride-lägen kan
föraren öka den adaptiva farthålla‐
rens acceleration något när Sportlä‐
get är valt.
Detektering av fordonet framför
Den gröna kontrollampan för fordon
framför A visas när systemet
upptäcker ett fordon i den egna filen.
Sensorernas räckvidd är mellan 25
och 150 meter beroende på bilens
hastighet.
Kollisionsvarning 3 185.
Om denna symbol inte visas eller bara visas kort, kommer den adaptiva
farthållaren inte att reagera på fordon framför.
Frånkoppling
Den adaptiva farthållaren inaktiveras av föraren när:
● y trycks ned.
● Bromspedalen trycks ned.

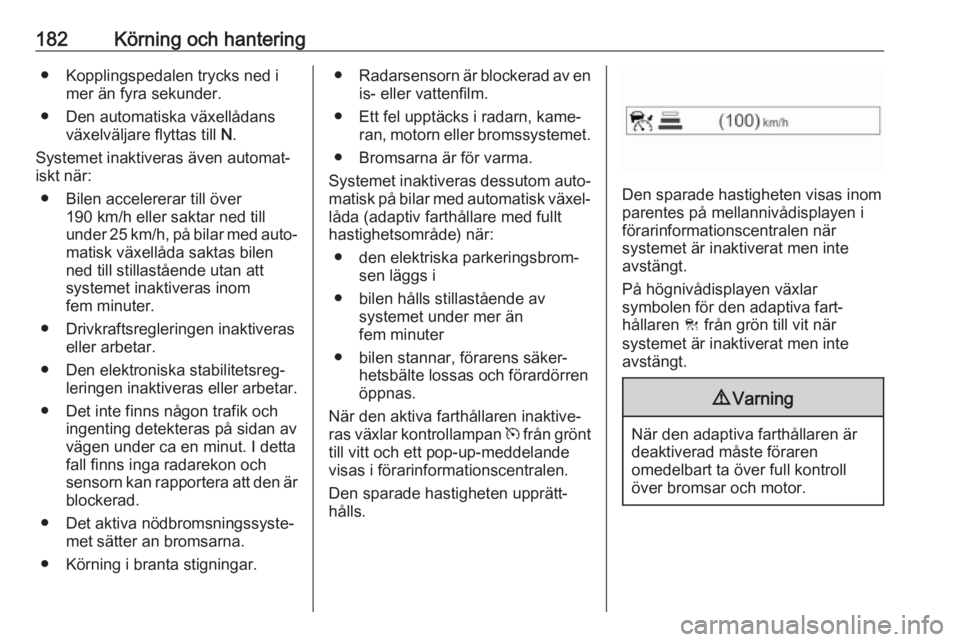

182Körning och hantering● Kopplingspedalen trycks ned imer än fyra sekunder.
● Den automatiska växellådans växelväljare flyttas till N.
Systemet inaktiveras även automat‐
iskt när:
● Bilen accelererar till över 190 km/h eller saktar ned till
under 25 km/h, på bilar med auto‐
matisk växellåda saktas bilen
ned till stillastående utan att
systemet inaktiveras inom
fem minuter.
● Drivkraftsregleringen inaktiveras eller arbetar.
● Den elektroniska stabilitetsreg‐ leringen inaktiveras eller arbetar.
● Det inte finns någon trafik och ingenting detekteras på sidan av
vägen under ca en minut. I detta
fall finns inga radarekon och
sensorn kan rapportera att den är
blockerad.
● Det aktiva nödbromsningssyste‐ met sätter an bromsarna.
● Körning i branta stigningar.● Radarsensorn är blockerad av en
is- eller vattenfilm.
● Ett fel upptäcks i radarn, kame‐ ran, motorn eller bromssystemet.
● Bromsarna är för varma.
Systemet inaktiveras dessutom auto‐
matisk på bilar med automatisk växel‐ låda (adaptiv farthållare med fullt
hastighetsområde) när:
● den elektriska parkeringsbrom‐ sen läggs i
● bilen hålls stillastående av systemet under mer än
fem minuter
● bilen stannar, förarens säker‐ hetsbälte lossas och förardörren
öppnas.
När den aktiva farthållaren inaktive‐
ras växlar kontrollampan m från grönt
till vitt och ett pop-up-meddelande
visas i förarinformationscentralen.
Den sparade hastigheten upprätt‐
hålls.
Den sparade hastigheten visas inom
parentes på mellannivådisplayen i
förarinformationscentralen när
systemet är inaktiverat men inte
avstängt.
På högnivådisplayen växlar
symbolen för den adaptiva fart‐
hållaren C från grön till vit när
systemet är inaktiverat men inte
avstängt.
9 Varning
När den adaptiva farthållaren är
deaktiverad måste föraren
omedelbart ta över full kontroll
över bromsar och motor.

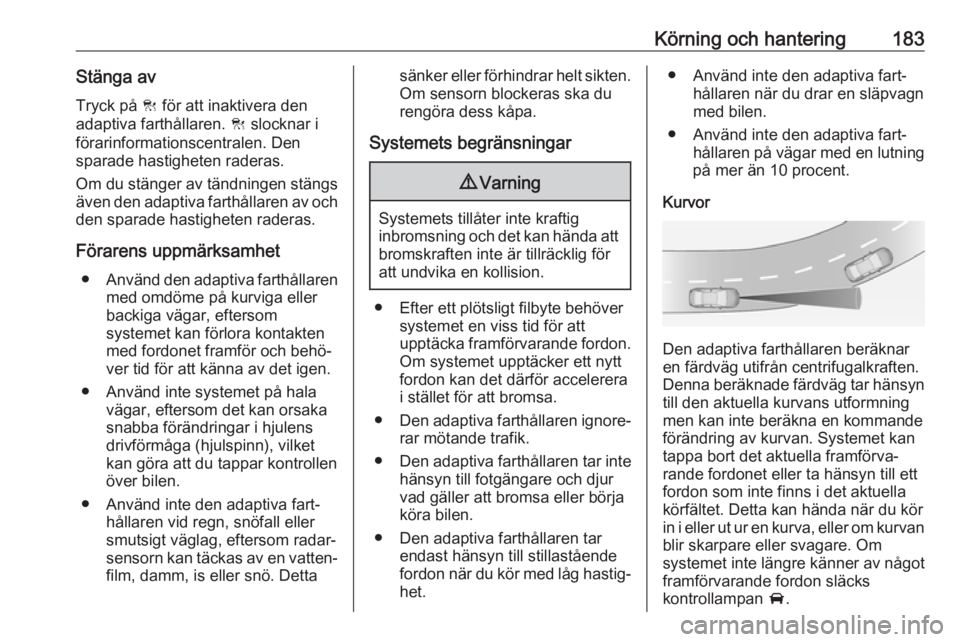

Körning och hantering183Stänga avTryck på C för att inaktivera den
adaptiva farthållaren. C slocknar i
förarinformationscentralen. Den
sparade hastigheten raderas.
Om du stänger av tändningen stängs
även den adaptiva farthållaren av och den sparade hastigheten raderas.
Förarens uppmärksamhet ● Använd den adaptiva farthållaren
med omdöme på kurviga eller
backiga vägar, eftersom
systemet kan förlora kontakten
med fordonet framför och behö‐
ver tid för att känna av det igen.
● Använd inte systemet på hala vägar, eftersom det kan orsaka
snabba förändringar i hjulens
drivförmåga (hjulspinn), vilket kan göra att du tappar kontrollen
över bilen.
● Använd inte den adaptiva fart‐ hållaren vid regn, snöfall eller
smutsigt väglag, eftersom radar‐
sensorn kan täckas av en vatten‐ film, damm, is eller snö. Dettasänker eller förhindrar helt sikten.
Om sensorn blockeras ska du
rengöra dess kåpa.
Systemets begränsningar9 Varning
Systemets tillåter inte kraftig
inbromsning och det kan hända att bromskraften inte är tillräcklig för
att undvika en kollision.
● Efter ett plötsligt filbyte behöver systemet en viss tid för att
upptäcka framförvarande fordon. Om systemet upptäcker ett nytt
fordon kan det därför accelerera
i stället för att bromsa.
● Den adaptiva farthållaren ignore‐
rar mötande trafik.
● Den adaptiva farthållaren tar inte
hänsyn till fotgängare och djur
vad gäller att bromsa eller börja
köra bilen.
● Den adaptiva farthållaren tar endast hänsyn till stillastående
fordon när du kör med låg hastig‐
het.
● Använd inte den adaptiva fart‐ hållaren när du drar en släpvagn
med bilen.
● Använd inte den adaptiva fart‐ hållaren på vägar med en lutning
på mer än 10 procent.
Kurvor
Den adaptiva farthållaren beräknar
en färdväg utifrån centrifugalkraften.
Denna beräknade färdväg tar hänsyn
till den aktuella kurvans utformning
men kan inte beräkna en kommande förändring av kurvan. Systemet kan
tappa bort det aktuella framförva‐
rande fordonet eller ta hänsyn till ett
fordon som inte finns i det aktuella
körfältet. Detta kan hända när du kör
in i eller ut ur en kurva, eller om kurvan blir skarpare eller svagare. Om
systemet inte längre känner av något
framförvarande fordon släcks
kontrollampan A.

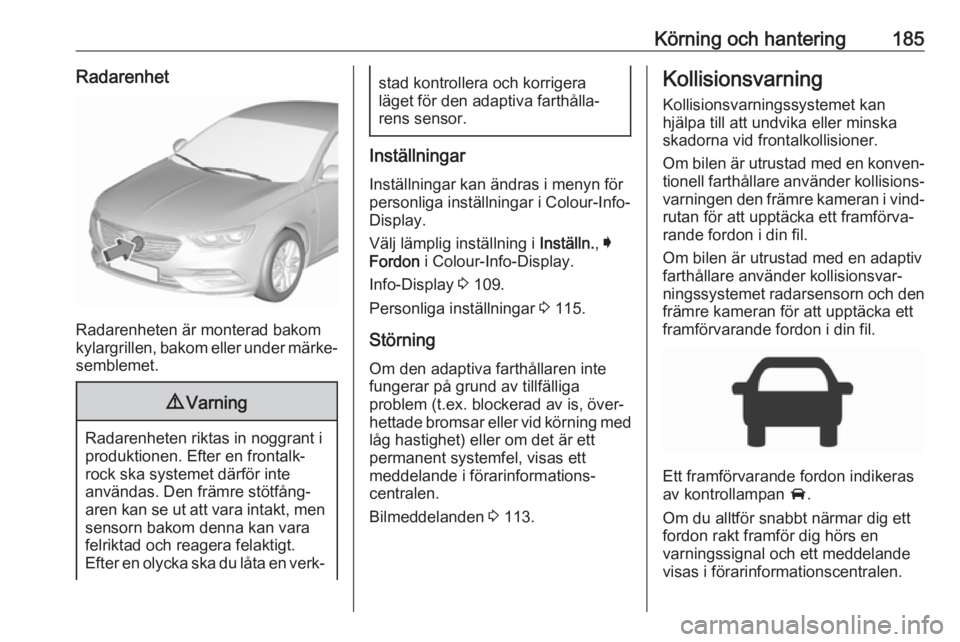

Körning och hantering185Radarenhet
Radarenheten är monterad bakom
kylargrillen, bakom eller under märke‐ semblemet.
9 Varning
Radarenheten riktas in noggrant i
produktionen. Efter en frontalk‐ rock ska systemet därför inte
användas. Den främre stötfång‐
aren kan se ut att vara intakt, men
sensorn bakom denna kan vara
felriktad och reagera felaktigt.
Efter en olycka ska du låta en verk‐
stad kontrollera och korrigera
läget för den adaptiva farthålla‐
rens sensor.
Inställningar
Inställningar kan ändras i menyn för
personliga inställningar i Colour-Info-
Display.
Välj lämplig inställning i Inställn., I
Fordon i Colour-Info-Display.
Info-Display 3 109.
Personliga inställningar 3 115.
Störning Om den adaptiva farthållaren intefungerar på grund av tillfälliga
problem (t.ex. blockerad av is, över‐
hettade bromsar eller vid körning med
låg hastighet) eller om det är ett
permanent systemfel, visas ett
meddelande i förarinformations‐
centralen.
Bilmeddelanden 3 113.
Kollisionsvarning
Kollisionsvarningssystemet kan
hjälpa till att undvika eller minska
skadorna vid frontalkollisioner.
Om bilen är utrustad med en konven‐
tionell farthållare använder kollisions‐
varningen den främre kameran i vind‐ rutan för att upptäcka ett framförva‐
rande fordon i din fil.
Om bilen är utrustad med en adaptiv
farthållare använder kollisionsvar‐
ningssystemet radarsensorn och den
främre kameran för att upptäcka ett
framförvarande fordon i din fil.
Ett framförvarande fordon indikeras
av kontrollampan A.
Om du alltför snabbt närmar dig ett fordon rakt framför dig hörs en
varningssignal och ett meddelande
visas i förarinformationscentralen.

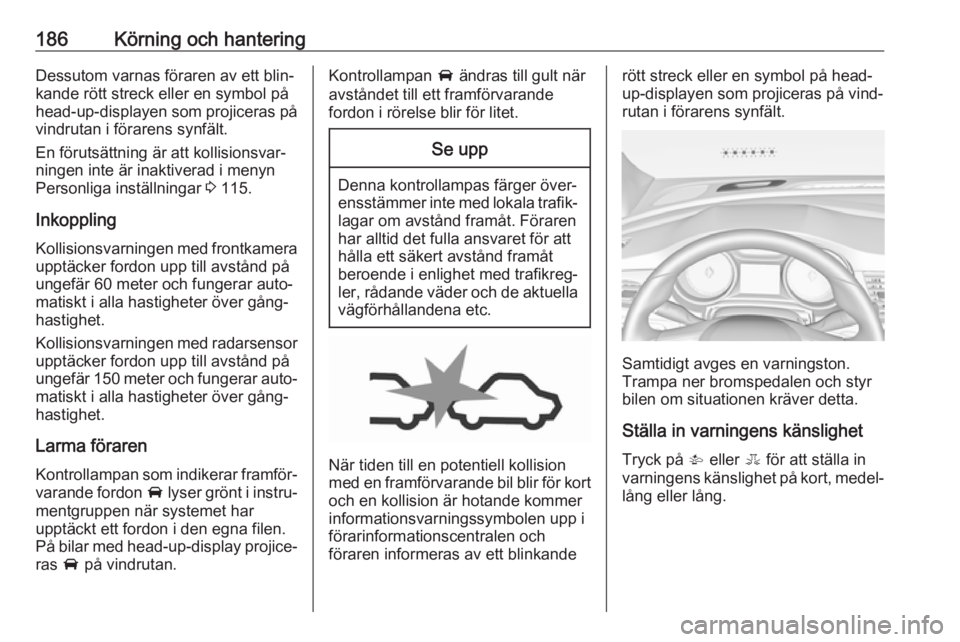

186Körning och hanteringDessutom varnas föraren av ett blin‐
kande rött streck eller en symbol på
head-up-displayen som projiceras på
vindrutan i förarens synfält.
En förutsättning är att kollisionsvar‐
ningen inte är inaktiverad i menyn
Personliga inställningar 3 115.
Inkoppling Kollisionsvarningen med frontkamera
upptäcker fordon upp till avstånd på
ungefär 60 meter och fungerar auto‐
matiskt i alla hastigheter över gång‐
hastighet.
Kollisionsvarningen med radarsensor upptäcker fordon upp till avstånd på
ungefär 150 meter och fungerar auto‐
matiskt i alla hastigheter över gång‐
hastighet.
Larma föraren
Kontrollampan som indikerar framför‐ varande fordon A lyser grönt i instru‐
mentgruppen när systemet har
upptäckt ett fordon i den egna filen. På bilar med head-up-display projice‐
ras A på vindrutan.Kontrollampan A ändras till gult när
avståndet till ett framförvarande
fordon i rörelse blir för litet.Se upp
Denna kontrollampas färger över‐
ensstämmer inte med lokala trafik‐ lagar om avstånd framåt. Föraren
har alltid det fulla ansvaret för att
hålla ett säkert avstånd framåt
beroende i enlighet med trafikreg‐
ler, rådande väder och de aktuella
vägförhållandena etc.
När tiden till en potentiell kollision
med en framförvarande bil blir för kort och en kollision är hotande kommer
informationsvarningssymbolen upp i
förarinformationscentralen och
föraren informeras av ett blinkande
rött streck eller en symbol på head-
up-displayen som projiceras på vind‐
rutan i förarens synfält.
Samtidigt avges en varningston.
Trampa ner bromspedalen och styr
bilen om situationen kräver detta.

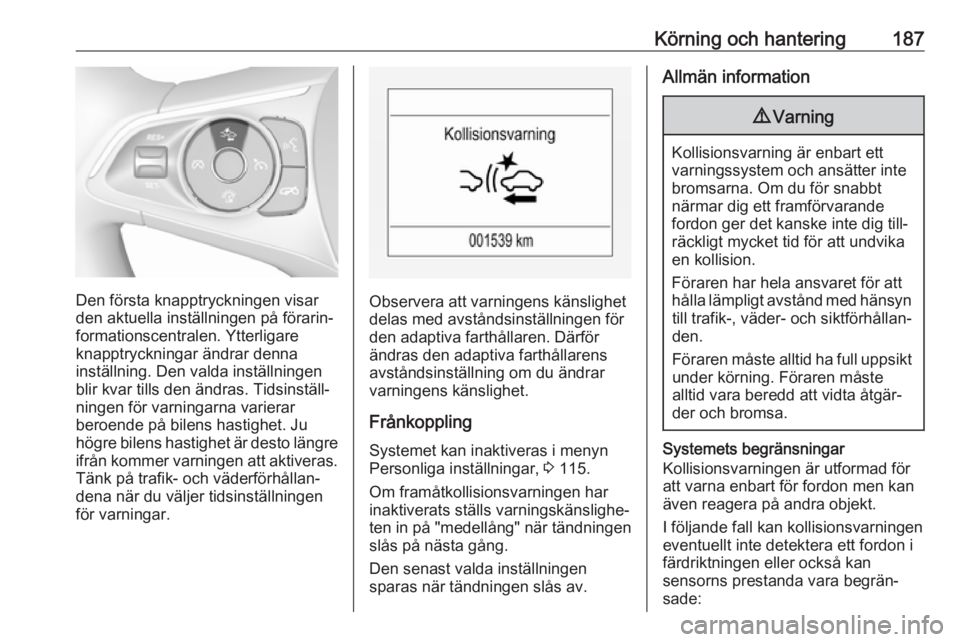

Ställa in varningens känslighet
Tryck på V eller E för att ställa in
varningens känslighet på kort, medel‐
lång eller lång.

Körning och hantering187
Den första knapptryckningen visar
den aktuella inställningen på förarin‐
formationscentralen. Ytterligare
knapptryckningar ändrar denna
inställning. Den valda inställningen
blir kvar tills den ändras. Tidsinställ‐
ningen för varningarna varierar
beroende på bilens hastighet. Ju
högre bilens hastighet är desto längre
ifrån kommer varningen att aktiveras. Tänk på trafik- och väderförhållan‐
dena när du väljer tidsinställningen
för varningar.Observera att varningens känslighet
delas med avståndsinställningen för
den adaptiva farthållaren. Därför
ändras den adaptiva farthållarens
avståndsinställning om du ändrar
varningens känslighet.
Frånkoppling
Systemet kan inaktiveras i menyn
Personliga inställningar, 3 115.
Om framåtkollisionsvarningen har inaktiverats ställs varningskänslighe‐
ten in på "medellång" när tändningen
slås på nästa gång.
Den senast valda inställningen
sparas när tändningen slås av.
Allmän information9 Varning
Kollisionsvarning är enbart ett
varningssystem och ansätter inte
bromsarna. Om du för snabbt
närmar dig ett framförvarande
fordon ger det kanske inte dig till‐
räckligt mycket tid för att undvika
en kollision.
Föraren har hela ansvaret för att
hålla lämpligt avstånd med hänsyn till trafik-, väder- och siktförhållan‐
den.
Föraren måste alltid ha full uppsikt
under körning. Föraren måste
alltid vara beredd att vidta åtgär‐
der och bromsa.
Systemets begränsningar
Kollisionsvarningen är utformad för
att varna enbart för fordon men kan
även reagera på andra objekt.
I följande fall kan kollisionsvarningen
eventuellt inte detektera ett fordon i
färdriktningen eller också kan
sensorns prestanda vara begrän‐
sade:

188Körning och hantering● Vid körning på slingrande ellerkuperade vägar.
● Vid nattkörning.
● Vädret begränsar sikten, t.ex. i dimma, regn eller snö
● Sensorn på vindrutan är blocke‐ rad av snö, is, snömodd, lera,smuts eller skador på vindrutan
eller när den påverkas av främ‐
mande föremål, t.ex. klistermär‐ ken.

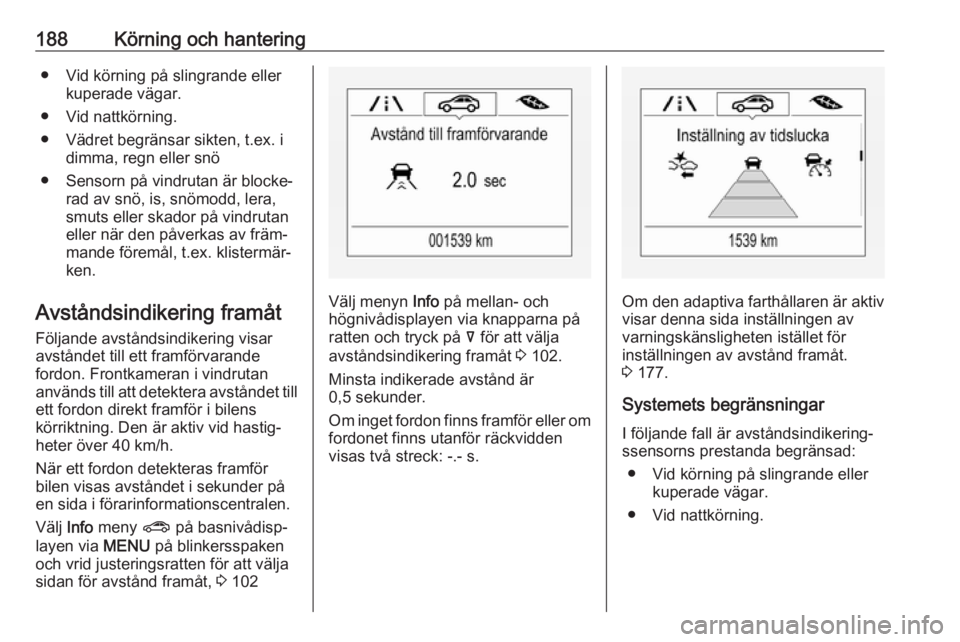

Avståndsindikering framåt
Följande avståndsindikering visar
avståndet till ett framförvarande
fordon. Frontkameran i vindrutan
används till att detektera avståndet till ett fordon direkt framför i bilens
körriktning. Den är aktiv vid hastig‐
heter över 40 km/h.
När ett fordon detekteras framför
bilen visas avståndet i sekunder på
en sida i förarinformationscentralen.
Välj Info meny ? på basnivådisp‐
layen via MENU på blinkersspaken
och vrid justeringsratten för att välja
sidan för avstånd framåt, 3 102
Välj menyn Info på mellan- och
högnivådisplayen via knapparna på
ratten och tryck på å för att välja
avståndsindikering framåt 3 102.
Minsta indikerade avstånd är
0,5 sekunder.
Om inget fordon finns framför eller om fordonet finns utanför räckvidden
visas två streck: -.- s.Om den adaptiva farthållaren är aktiv
visar denna sida inställningen av
varningskänsligheten istället för
inställningen av avstånd framåt.
3 177.
Systemets begränsningar I följande fall är avståndsindikering‐ssensorns prestanda begränsad:
● Vid körning på slingrande eller kuperade vägar.
● Vid nattkörning.
