OPEL INSIGNIA BREAK 2017.5 Instruktionsbok

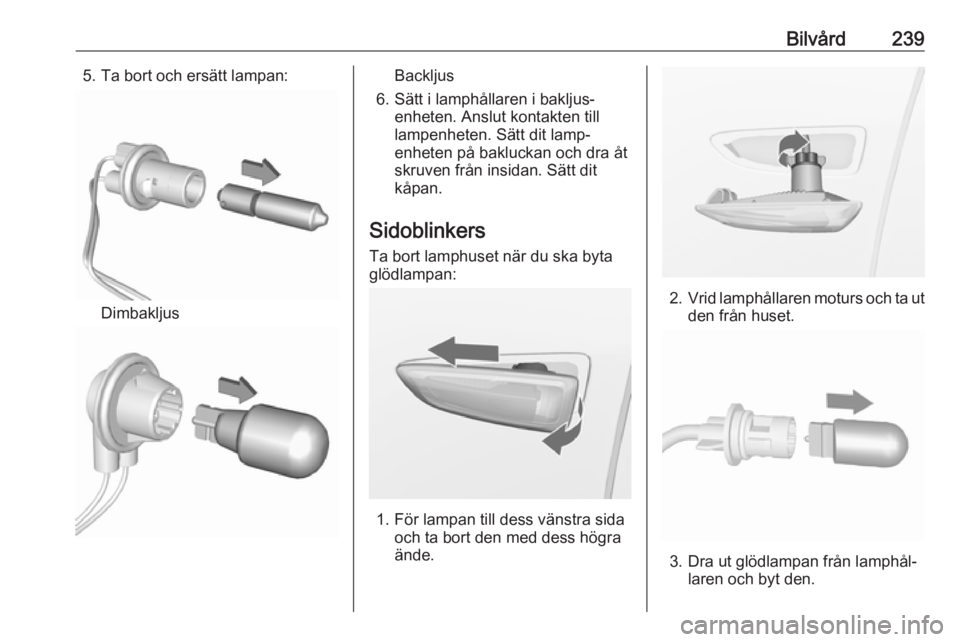

Bilvård2395. Ta bort och ersätt lampan:
Dimbakljus
Backljus
6. Sätt i lamphållaren i bakljus‐ enheten. Anslut kontakten till
lampenheten. Sätt dit lamp‐ enheten på bakluckan och dra åt
skruven från insidan. Sätt dit
kåpan.
Sidoblinkers Ta bort lamphuset när du ska byta
glödlampan:
1. För lampan till dess vänstra sida och ta bort den med dess högra
ände.
2. Vrid lamphållaren moturs och ta ut
den från huset.
3. Dra ut glödlampan från lamphål‐ laren och byt den.

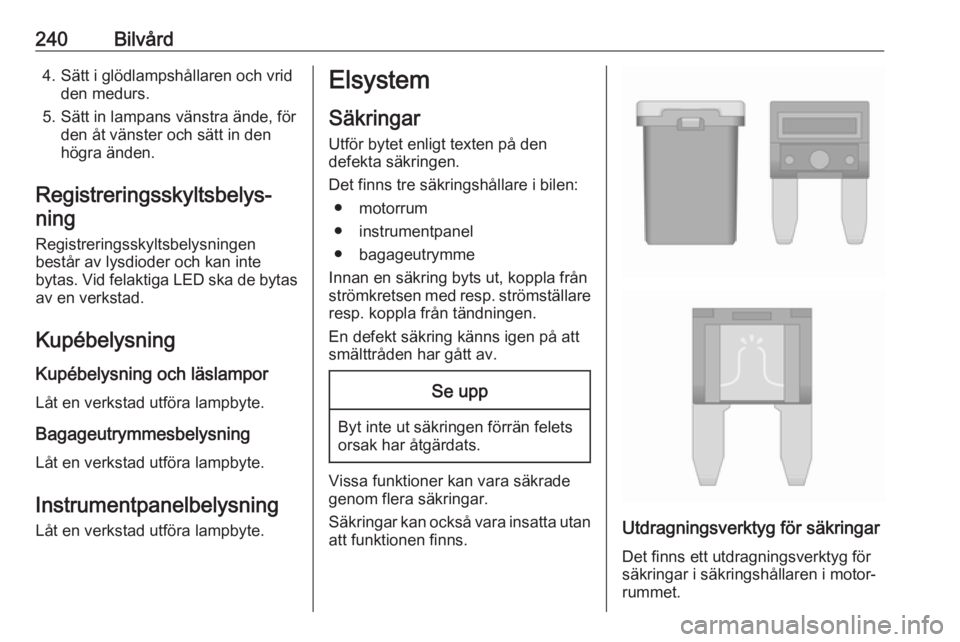

240Bilvård4. Sätt i glödlampshållaren och vridden medurs.
5. Sätt in lampans vänstra ände, för den åt vänster och sätt in den
högra änden.
Registreringsskyltsbelys‐ ning
Registreringsskyltsbelysningen
består av lysdioder och kan inte
bytas. Vid felaktiga LED ska de bytas av en verkstad.
Kupébelysning
Kupébelysning och läslampor Låt en verkstad utföra lampbyte.
Bagageutrymmesbelysning
Låt en verkstad utföra lampbyte.
Instrumentpanelbelysning
Låt en verkstad utföra lampbyte.Elsystem
Säkringar
Utför bytet enligt texten på den
defekta säkringen.
Det finns tre säkringshållare i bilen: ● motorrum
● instrumentpanel
● bagageutrymme
Innan en säkring byts ut, koppla från
strömkretsen med resp. strömställare resp. koppla från tändningen.
En defekt säkring känns igen på att
smälttråden har gått av.Se upp
Byt inte ut säkringen förrän felets
orsak har åtgärdats.
Vissa funktioner kan vara säkrade
genom flera säkringar.
Säkringar kan också vara insatta utan att funktionen finns.
Utdragningsverktyg för säkringar
Det finns ett utdragningsverktyg för
säkringar i säkringshållaren i motor‐
rummet.

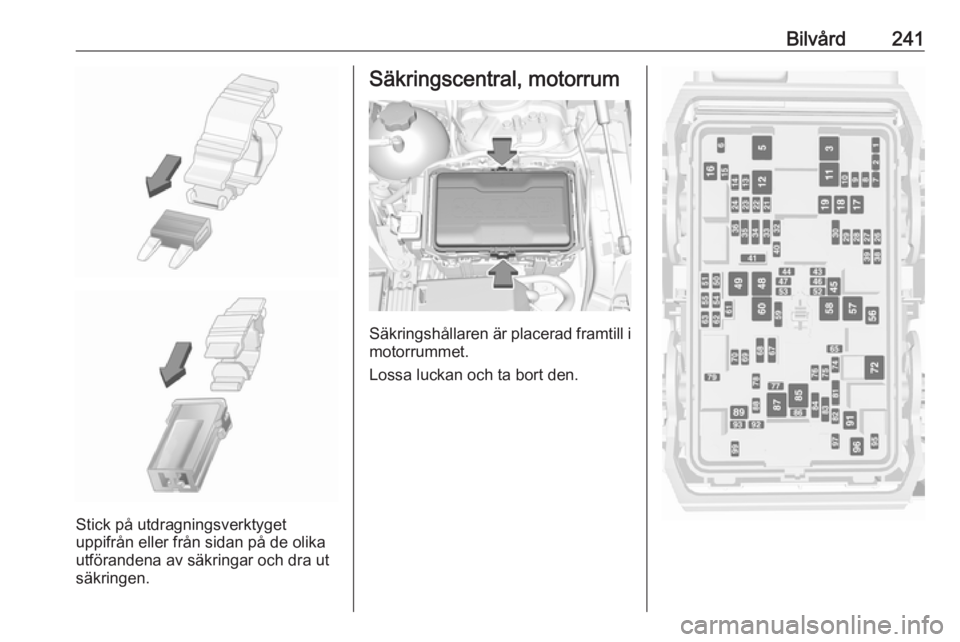

Bilvård241
Stick på utdragningsverktyget
uppifrån eller från sidan på de olika
utförandena av säkringar och dra ut
säkringen.
Säkringscentral, motorrum
Säkringshållaren är placerad framtill i motorrummet.
Lossa luckan och ta bort den.

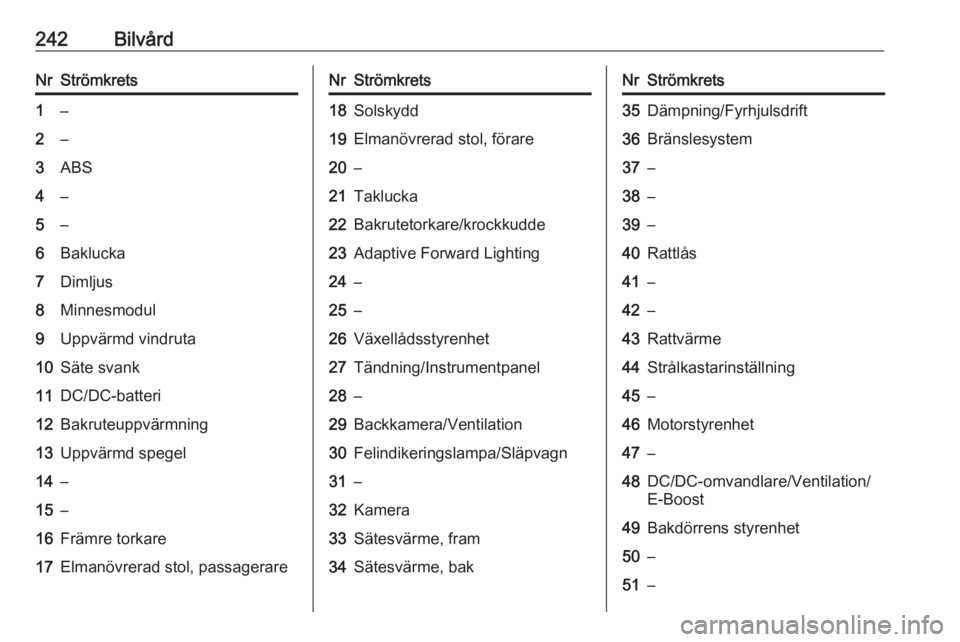

242BilvårdNrStrömkrets1–2–3ABS4–5–6Baklucka7Dimljus8Minnesmodul9Uppvärmd vindruta10Säte svank11DC/DC-batteri12Bakruteuppvärmning13Uppvärmd spegel14–15–16Främre torkare17Elmanövrerad stol, passagerareNrStrömkrets18Solskydd19Elmanövrerad stol, förare20–21Taklucka22Bakrutetorkare/krockkudde23Adaptive Forward Lighting24–25–26Växellådsstyrenhet27Tändning/Instrumentpanel28–29Backkamera/Ventilation30Felindikeringslampa/Släpvagn31–32Kamera33Sätesvärme, fram34Sätesvärme, bakNrStrömkrets35Dämpning/Fyrhjulsdrift36Bränslesystem37–38–39–40Rattlås41–42–43Rattvärme44Strålkastarinställning45–46Motorstyrenhet47–48DC/DC-omvandlare/Ventilation/
E-Boost49Bakdörrens styrenhet50–51–

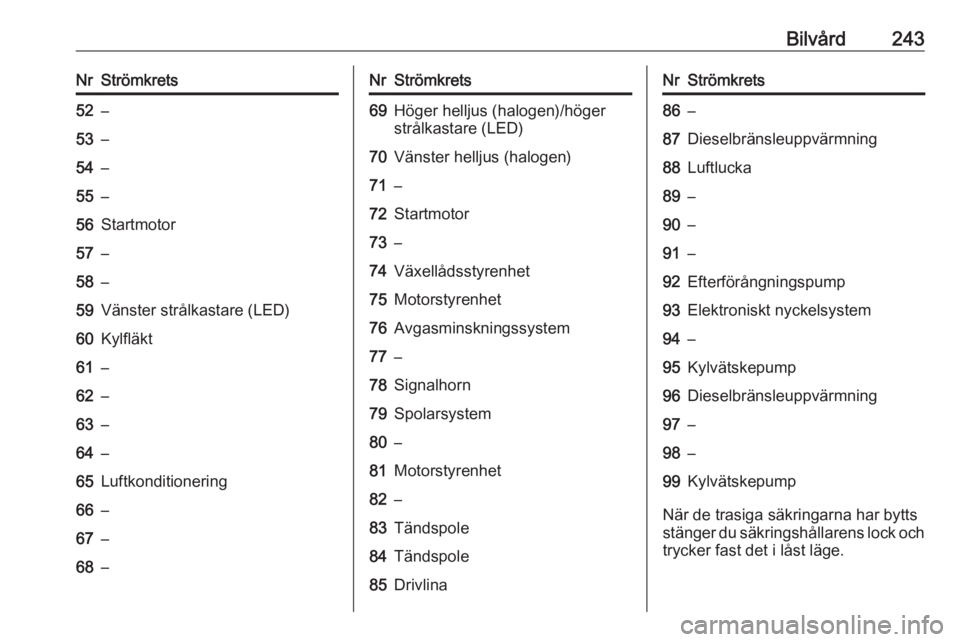

Bilvård243NrStrömkrets52–53–54–55–56Startmotor57–58–59Vänster strålkastare (LED)60Kylfläkt61–62–63–64–65Luftkonditionering66–67–68–NrStrömkrets69Höger helljus (halogen)/höger
strålkastare (LED)70Vänster helljus (halogen)71–72Startmotor73–74Växellådsstyrenhet75Motorstyrenhet76Avgasminskningssystem77–78Signalhorn79Spolarsystem80–81Motorstyrenhet82–83Tändspole84Tändspole85DrivlinaNrStrömkrets86–87Dieselbränsleuppvärmning88Luftlucka89–90–91–92Efterförångningspump93Elektroniskt nyckelsystem94–95Kylvätskepump96Dieselbränsleuppvärmning97–98–99Kylvätskepump
När de trasiga säkringarna har bytts
stänger du säkringshållarens lock och trycker fast det i låst läge.

244BilvårdOm säkringshållarens lock inte är
ordentligt stängt kan funktionsfel
inträffa.
Säkringscentral,instrumentpanel
I vänsterstyrda bilar sitter säkrings‐
hållaren bakom en lucka i instrument‐
panelen.
Lossa luckan på sidan och ta bort
den.
I högerstyrda bilar är säkringshållaren placerad bakom ett skydd i handsk‐
facket. Öppna handskfacket och ta
bort skyddet.
NrStrömkrets1Elektrisk fönsterhiss vänster2Elektrisk fönsterhiss höger3Karosstyrenhet4Klimatregleringsfläkt5Karosstyrenhet6Dragkrokssats7Baksäte, elektrisk infällning8Karosstyrenhet9Motorstyrenhet10Head-up-display11NO x-minskning/Rörvärmare12NO
x-minskning/Sotsensor13UREA-modul14Rattvärme15Växellådsstyrenhet16Förstärkare17Larm

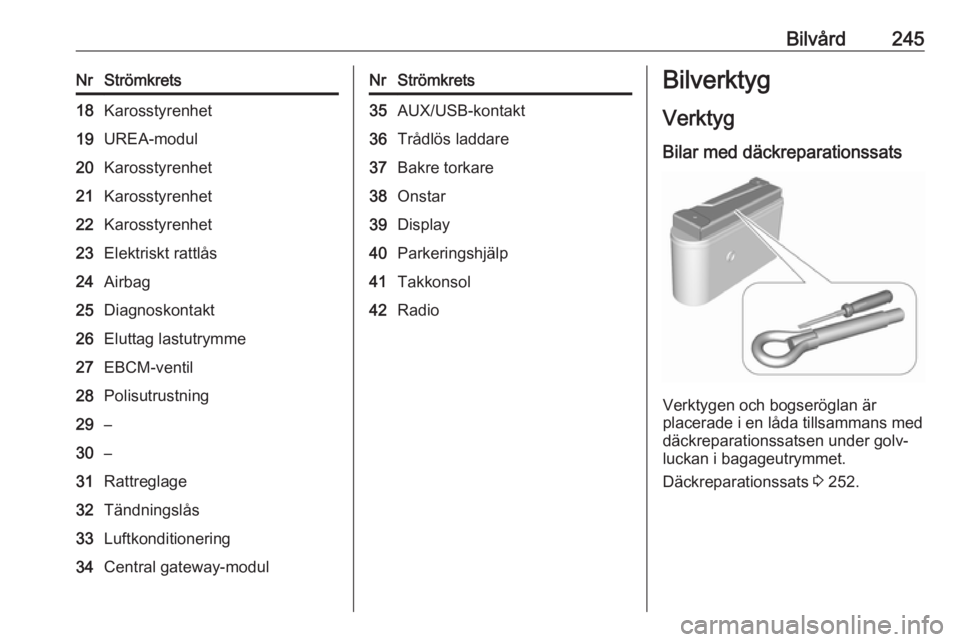

Bilvård245NrStrömkrets18Karosstyrenhet19UREA-modul20Karosstyrenhet21Karosstyrenhet22Karosstyrenhet23Elektriskt rattlås24Airbag25Diagnoskontakt26Eluttag lastutrymme27EBCM-ventil28Polisutrustning29–30–31Rattreglage32Tändningslås33Luftkonditionering34Central gateway-modulNrStrömkrets35AUX/USB-kontakt36Trådlös laddare37Bakre torkare38Onstar39Display40Parkeringshjälp41Takkonsol42RadioBilverktygVerktyg
Bilar med däckreparationssats
Verktygen och bogseröglan är
placerade i en låda tillsammans med
däckreparationssatsen under golv‐
luckan i bagageutrymmet.
Däckreparationssats 3 252.

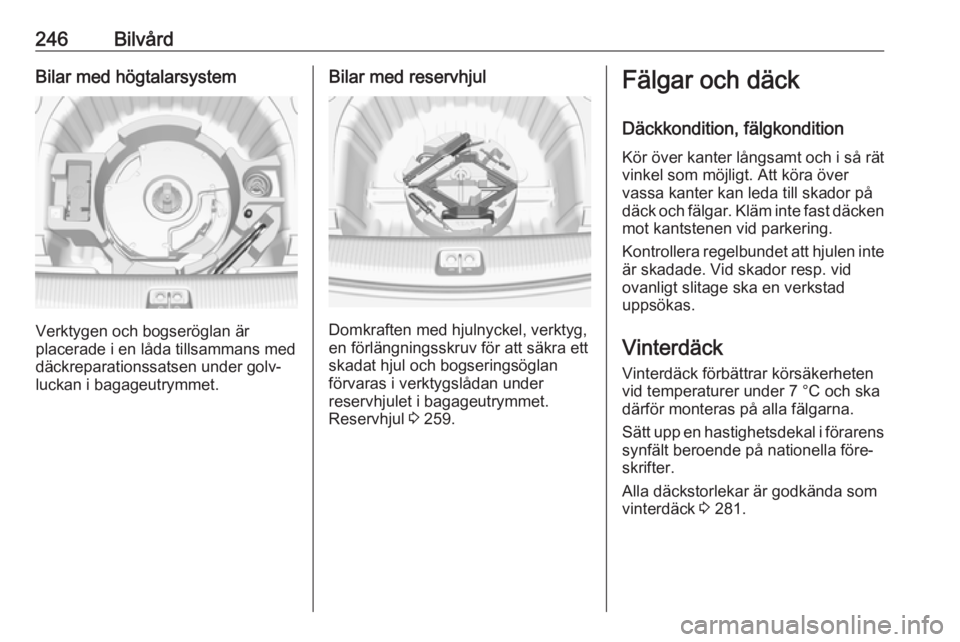

246BilvårdBilar med högtalarsystem
Verktygen och bogseröglan är
placerade i en låda tillsammans med
däckreparationssatsen under golv‐
luckan i bagageutrymmet.
Bilar med reservhjul
Domkraften med hjulnyckel, verktyg,
en förlängningsskruv för att säkra ett
skadat hjul och bogseringsöglan
förvaras i verktygslådan under
reservhjulet i bagageutrymmet.
Reservhjul 3 259.
Fälgar och däck
Däckkondition, fälgkondition Kör över kanter långsamt och i så rät
vinkel som möjligt. Att köra över
vassa kanter kan leda till skador på
däck och fälgar. Kläm inte fast däcken
mot kantstenen vid parkering.
Kontrollera regelbundet att hjulen inte
är skadade. Vid skador resp. vid
ovanligt slitage ska en verkstad
uppsökas.
Vinterdäck
Vinterdäck förbättrar körsäkerheten
vid temperaturer under 7 °C och ska
därför monteras på alla fälgarna.
Sätt upp en hastighetsdekal i förarens synfält beroende på nationella före‐
skrifter.
Alla däckstorlekar är godkända som
vinterdäck 3 281.

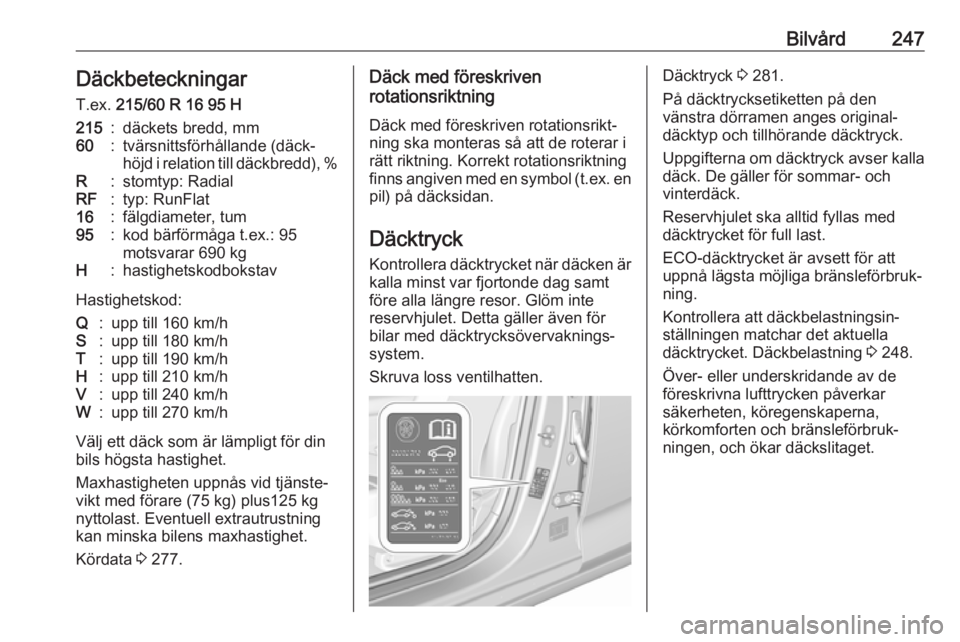

Bilvård247Däckbeteckningar
T.ex. 215/60 R 16 95 H215:däckets bredd, mm60:tvärsnittsförhållande (däck‐
höjd i relation till däckbredd), %R:stomtyp: RadialRF:typ: RunFlat16:fälgdiameter, tum95:kod bärförmåga t.ex.: 95
motsvarar 690 kgH:hastighetskodbokstav
Hastighetskod:
Q:upp till 160 km/hS:upp till 180 km/hT:upp till 190 km/hH:upp till 210 km/hV:upp till 240 km/hW:upp till 270 km/h
Välj ett däck som är lämpligt för din
bils högsta hastighet.
Maxhastigheten uppnås vid tjänste‐
vikt med förare (75 kg) plus125 kg
nyttolast. Eventuell extrautrustning
kan minska bilens maxhastighet.
Kördata 3 277.
Däck med föreskriven
rotationsriktning
Däck med föreskriven rotationsrikt‐
ning ska monteras så att de roterar i
rätt riktning. Korrekt rotationsriktning
finns angiven med en symbol ( t.ex. en
pil) på däcksidan.
Däcktryck
Kontrollera däcktrycket när däcken är kalla minst var fjortonde dag samt
före alla längre resor. Glöm inte
reservhjulet. Detta gäller även för
bilar med däcktrycksövervaknings‐
system.
Skruva loss ventilhatten.Däcktryck 3 281.
På däcktrycksetiketten på den
vänstra dörramen anges original‐
däcktyp och tillhörande däcktryck.
Uppgifterna om däcktryck avser kalla däck. De gäller för sommar- och
vinterdäck.
Reservhjulet ska alltid fyllas med
däcktrycket för full last.
ECO-däcktrycket är avsett för att
uppnå lägsta möjliga bränsleförbruk‐
ning.
Kontrollera att däckbelastningsin‐
ställningen matchar det aktuella
däcktrycket. Däckbelastning 3 248.
Över- eller underskridande av de
föreskrivna lufttrycken påverkar
säkerheten, köregenskaperna,
körkomforten och bränsleförbruk‐
ningen, och ökar däckslitaget.

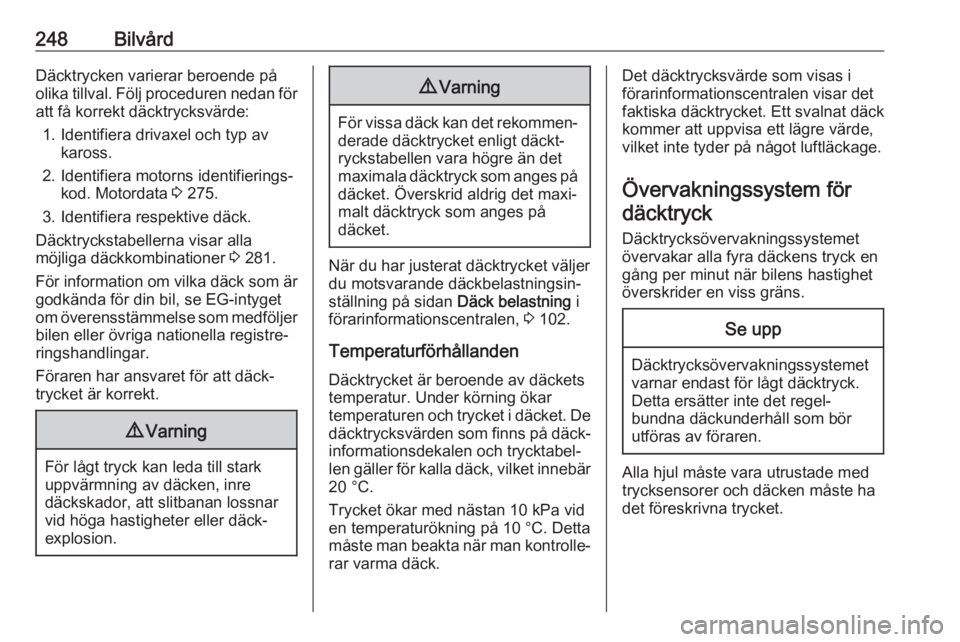

248BilvårdDäcktrycken varierar beroende på
olika tillval. Följ proceduren nedan för
att få korrekt däcktrycksvärde:
1. Identifiera drivaxel och typ av kaross.
2. Identifiera motorns identifierings‐ kod. Motordata 3 275.
3. Identifiera respektive däck.
Däcktryckstabellerna visar alla
möjliga däckkombinationer 3 281.
För information om vilka däck som är godkända för din bil, se EG-intyget
om överensstämmelse som medföljer
bilen eller övriga nationella registre‐
ringshandlingar.
Föraren har ansvaret för att däck‐
trycket är korrekt.9 Varning
För lågt tryck kan leda till stark
uppvärmning av däcken, inre
däckskador, att slitbanan lossnar
vid höga hastigheter eller däck‐
explosion.
9 Varning
För vissa däck kan det rekommen‐
derade däcktrycket enligt däckt‐ryckstabellen vara högre än det
maximala däcktryck som anges på
däcket. Överskrid aldrig det maxi‐
malt däcktryck som anges på
däcket.
När du har justerat däcktrycket väljer
du motsvarande däckbelastningsin‐
ställning på sidan Däck belastning i
förarinformationscentralen, 3 102.
Temperaturförhållanden
Däcktrycket är beroende av däckets
temperatur. Under körning ökar
temperaturen och trycket i däcket. De däcktrycksvärden som finns på däck‐
informationsdekalen och trycktabel‐
len gäller för kalla däck, vilket innebär
20 °C.
Trycket ökar med nästan 10 kPa vid
en temperaturökning på 10 °C. Detta
måste man beakta när man kontrolle‐ rar varma däck.
Det däcktrycksvärde som visas i
förarinformationscentralen visar det faktiska däcktrycket. Ett svalnat däck
kommer att uppvisa ett lägre värde,
vilket inte tyder på något luftläckage.
Övervakningssystem fördäcktryck
Däcktrycksövervakningssystemet övervakar alla fyra däckens tryck en
gång per minut när bilens hastighet
överskrider en viss gräns.Se upp
Däcktrycksövervakningssystemet
varnar endast för lågt däcktryck.
Detta ersätter inte det regel‐
bundna däckunderhåll som bör
utföras av föraren.
Alla hjul måste vara utrustade med
trycksensorer och däcken måste ha
det föreskrivna trycket.
