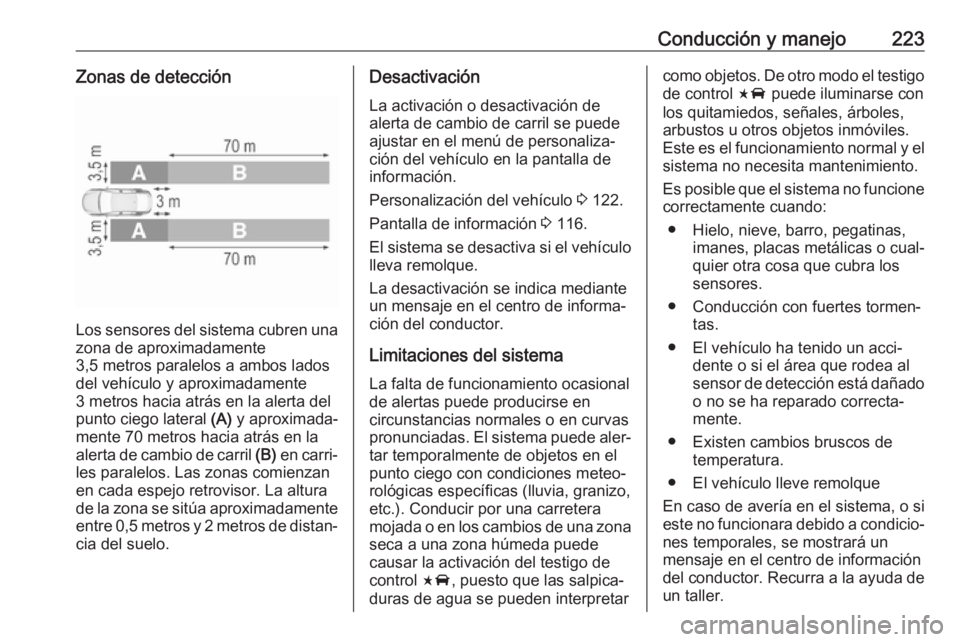

Conducción y manejo223Zonas de detección
Los sensores del sistema cubren una
zona de aproximadamente
3,5 metros paralelos a ambos lados
del vehículo y aproximadamente
3 metros hacia atrás en la alerta del
punto ciego lateral (A) y aproximada‐
mente 70 metros hacia atrás en la alerta de cambio de carril (B) en carri‐
les paralelos. Las zonas comienzan
en cada espejo retrovisor. La altura
de la zona se sitúa aproximadamente entre 0,5 metros y 2 metros de distan‐
cia del suelo.
Desactivación
La activación o desactivación de
alerta de cambio de carril se puede
ajustar en el menú de personaliza‐
ción del vehículo en la pantalla de
información.
Personalización del vehículo 3 122.
Pantalla de información 3 116.
El sistema se desactiva si el vehículo lleva remolque.
La desactivación se indica mediante
un mensaje en el centro de informa‐ ción del conductor.
Limitaciones del sistema La falta de funcionamiento ocasional
de alertas puede producirse en
circunstancias normales o en curvas pronunciadas. El sistema puede aler‐
tar temporalmente de objetos en el
punto ciego con condiciones meteo‐ rológicas específicas (lluvia, granizo,
etc.). Conducir por una carretera
mojada o en los cambios de una zona
seca a una zona húmeda puede
causar la activación del testigo de control F, puesto que las salpica‐
duras de agua se pueden interpretarcomo objetos. De otro modo el testigo de control F puede iluminarse con
los quitamiedos, señales, árboles, arbustos u otros objetos inmóviles.
Este es el funcionamiento normal y el
sistema no necesita mantenimiento.
Es posible que el sistema no funcione correctamente cuando:
● Hielo, nieve, barro, pegatinas, imanes, placas metálicas o cual‐
quier otra cosa que cubra los
sensores.
● Conducción con fuertes tormen‐ tas.
● El vehículo ha tenido un acci‐ dente o si el área que rodea al
sensor de detección está dañado o no se ha reparado correcta‐
mente.
● Existen cambios bruscos de temperatura.
● El vehículo lleve remolque
En caso de avería en el sistema, o si
este no funcionara debido a condicio‐ nes temporales, se mostrará un
mensaje en el centro de información
del conductor. Recurra a la ayuda de
un taller.

224Conducción y manejoNota
Después de su fabricación, es nece‐ sario calibrar el sistema. Para una
rendimiento óptimo, conduzca lo
antes posible por una carretera
recta con objetos a los lados
por ejemplo , quitamiedos y barreras
durante algún rato.

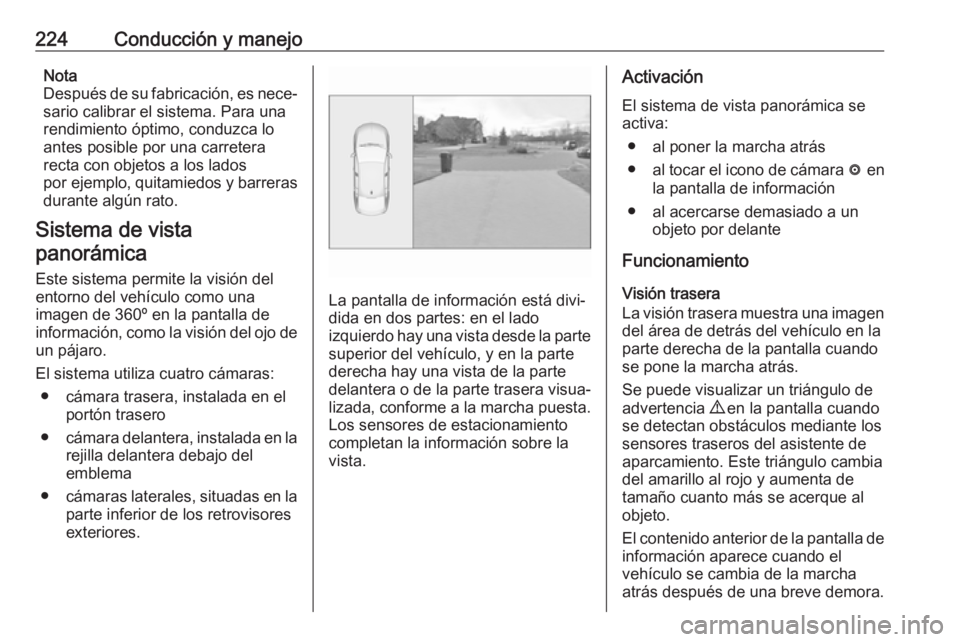

Sistema de vista panorámica
Este sistema permite la visión delentorno del vehículo como una
imagen de 360º en la pantalla de
información, como la visión del ojo de
un pájaro.
El sistema utiliza cuatro cámaras: ● cámara trasera, instalada en el portón trasero
● cámara delantera, instalada en la
rejilla delantera debajo del
emblema
● cámaras laterales, situadas en la
parte inferior de los retrovisores
exteriores.
La pantalla de información está divi‐
dida en dos partes: en el lado
izquierdo hay una vista desde la parte
superior del vehículo, y en la parte
derecha hay una vista de la parte
delantera o de la parte trasera visua‐
lizada, conforme a la marcha puesta. Los sensores de estacionamiento
completan la información sobre la
vista.
Activación
El sistema de vista panorámica se
activa:
● al poner la marcha atrás● al tocar el icono de cámara ë en
la pantalla de información
● al acercarse demasiado a un objeto por delante
Funcionamiento
Visión trasera
La visión trasera muestra una imagen
del área de detrás del vehículo en la
parte derecha de la pantalla cuando
se pone la marcha atrás.
Se puede visualizar un triángulo de
advertencia 9 en la pantalla cuando
se detectan obstáculos mediante los sensores traseros del asistente de
aparcamiento. Este triángulo cambia
del amarillo al rojo y aumenta de
tamaño cuanto más se acerque al
objeto.
El contenido anterior de la pantalla de información aparece cuando el
vehículo se cambia de la marcha
atrás después de una breve demora.

Conducción y manejo227por ejemplo, el parachoques o los
bajos del vehículo, no se mues‐ tran.
No vaya marcha atrás o estacione
el vehículo utilizando solamente la
cámara retrovisora.
Compruebe siempre el entorno
del vehículo antes de conducir.

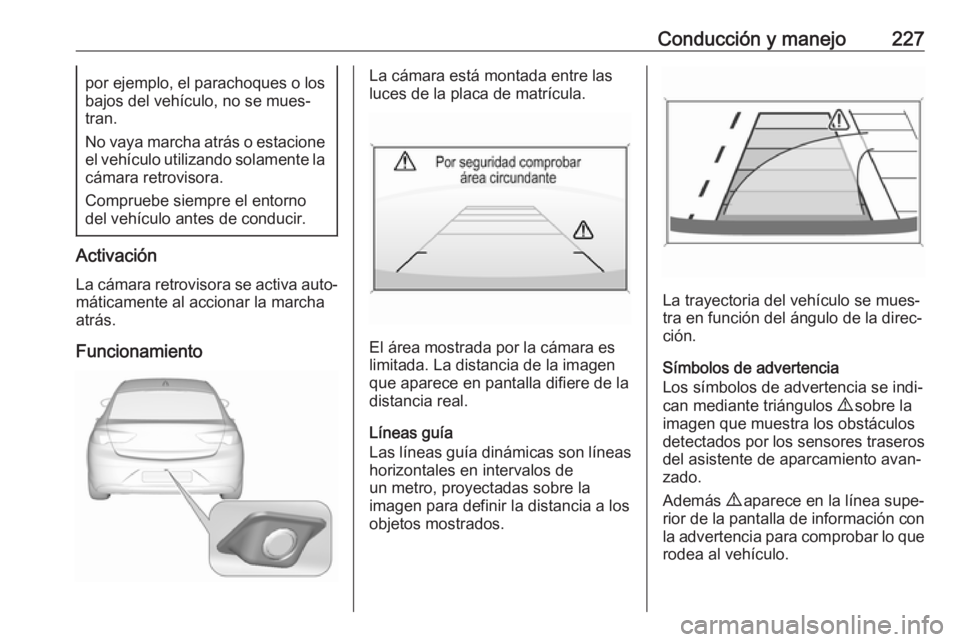

Activación
La cámara retrovisora se activa auto‐
máticamente al accionar la marcha
atrás.
Funcionamiento
La cámara está montada entre las
luces de la placa de matrícula.
El área mostrada por la cámara es
limitada. La distancia de la imagen
que aparece en pantalla difiere de la
distancia real.
Líneas guía
Las líneas guía dinámicas son líneas
horizontales en intervalos de
un metro, proyectadas sobre la
imagen para definir la distancia a los
objetos mostrados.
La trayectoria del vehículo se mues‐
tra en función del ángulo de la direc‐
ción.
Símbolos de advertencia
Los símbolos de advertencia se indi‐
can mediante triángulos 9 sobre la
imagen que muestra los obstáculos
detectados por los sensores traseros del asistente de aparcamiento avan‐
zado.
Además 9 aparece en la línea supe‐
rior de la pantalla de información con
la advertencia para comprobar lo que rodea al vehículo.

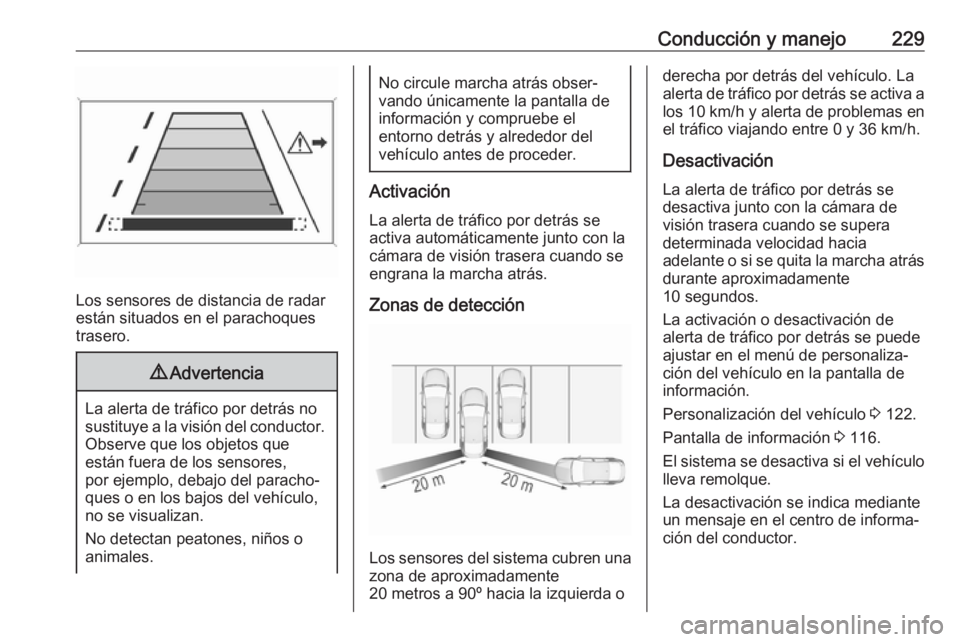

Conducción y manejo229
Los sensores de distancia de radar
están situados en el parachoques
trasero.
9 Advertencia
La alerta de tráfico por detrás no
sustituye a la visión del conductor. Observe que los objetos que
están fuera de los sensores,
por ejemplo, debajo del paracho‐
ques o en los bajos del vehículo,
no se visualizan.
No detectan peatones, niños o
animales.
No circule marcha atrás obser‐
vando únicamente la pantalla de
información y compruebe el
entorno detrás y alrededor del
vehículo antes de proceder.
Activación
La alerta de tráfico por detrás se
activa automáticamente junto con la
cámara de visión trasera cuando se
engrana la marcha atrás.
Zonas de detección
Los sensores del sistema cubren una
zona de aproximadamente
20 metros a 90º hacia la izquierda o
derecha por detrás del vehículo. La
alerta de tráfico por detrás se activa a
los 10 km/h y alerta de problemas en el tráfico viajando entre 0 y 36 km/h.
Desactivación
La alerta de tráfico por detrás se
desactiva junto con la cámara de
visión trasera cuando se supera
determinada velocidad hacia
adelante o si se quita la marcha atrás durante aproximadamente
10 segundos.
La activación o desactivación de
alerta de tráfico por detrás se puede
ajustar en el menú de personaliza‐
ción del vehículo en la pantalla de
información.
Personalización del vehículo 3 122.
Pantalla de información 3 116.
El sistema se desactiva si el vehículo
lleva remolque.
La desactivación se indica mediante
un mensaje en el centro de informa‐
ción del conductor.

230Conducción y manejoLimitaciones del sistemaEs posible que el sistema no funcione
correctamente cuando:
● Hielo, nieve, barro, pegatinas, imanes, placas metálicas o cual‐
quier otra cosa que cubra los
sensores.
● Conducción con fuertes tormen‐ tas.
● El vehículo ha tenido un acci‐ dente o si el área que rodea al
sensor de detección está dañado o no se ha reparado correcta‐
mente.
● Existen cambios bruscos de temperatura.
● El vehículo lleve remolque
En caso de avería en el sistema, o si
este no funcionara debido a condicio‐ nes temporales, se mostrará un
mensaje en el centro de información
del conductor. Recurra a la ayuda de
un taller.Asistente de señales de
tráfico

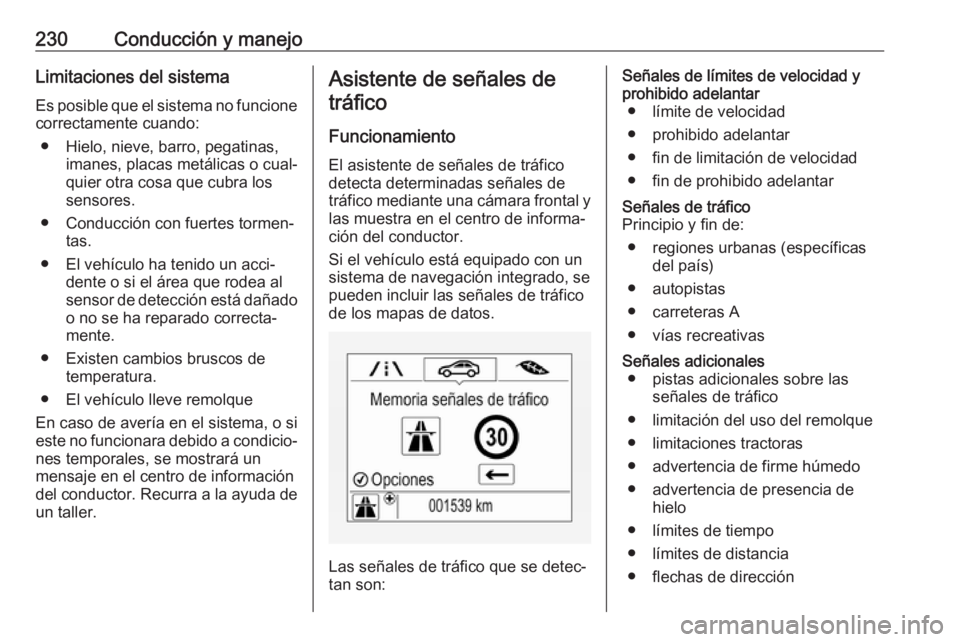

Funcionamiento El asistente de señales de tráfico
detecta determinadas señales de tráfico mediante una cámara frontal y
las muestra en el centro de informa‐
ción del conductor.
Si el vehículo está equipado con un
sistema de navegación integrado, se pueden incluir las señales de tráfico
de los mapas de datos.
Las señales de tráfico que se detec‐
tan son:
Señales de límites de velocidad y
prohibido adelantar ● límite de velocidad
● prohibido adelantar
● fin de limitación de velocidad
● fin de prohibido adelantarSeñales de tráfico
Principio y fin de:
● regiones urbanas (específicas del país)
● autopistas
● carreteras A
● vías recreativasSeñales adicionales ● pistas adicionales sobre las señales de tráfico
● limitación del uso del remolque
● limitaciones tractoras
● advertencia de firme húmedo
● advertencia de presencia de hielo
● límites de tiempo
● límites de distancia
● flechas de dirección

234Conducción y manejoDetección de señales de tráficocon sistema de navegación

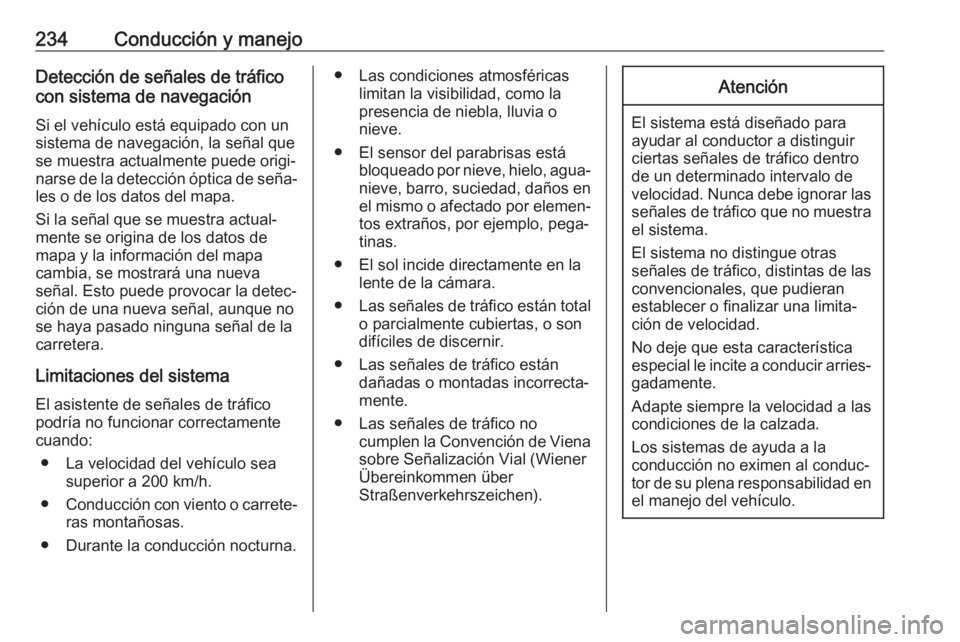

Si el vehículo está equipado con un
sistema de navegación, la señal que
se muestra actualmente puede origi‐
narse de la detección óptica de seña‐
les o de los datos del mapa.
Si la señal que se muestra actual‐
mente se origina de los datos de
mapa y la información del mapa
cambia, se mostrará una nueva
señal. Esto puede provocar la detec‐
ción de una nueva señal, aunque no
se haya pasado ninguna señal de la
carretera.
Limitaciones del sistema El asistente de señales de tráfico
podría no funcionar correctamente
cuando:
● La velocidad del vehículo sea superior a 200 km/h.
● Conducción con viento o carrete‐
ras montañosas.
● Durante la conducción nocturna.● Las condiciones atmosféricas limitan la visibilidad, como la
presencia de niebla, lluvia o
nieve.
● El sensor del parabrisas está bloqueado por nieve, hielo, agua‐nieve, barro, suciedad, daños enel mismo o afectado por elemen‐
tos extraños, por ejemplo, pega‐
tinas.
● El sol incide directamente en la lente de la cámara.
● Las señales de tráfico están total
o parcialmente cubiertas, o son
difíciles de discernir.
● Las señales de tráfico están dañadas o montadas incorrecta‐
mente.
● Las señales de tráfico no cumplen la Convención de Viena
sobre Señalización Vial (Wiener
Übereinkommen über
Straßenverkehrszeichen).Atención
El sistema está diseñado para
ayudar al conductor a distinguir
ciertas señales de tráfico dentro de un determinado intervalo de
velocidad. Nunca debe ignorar las señales de tráfico que no muestra
el sistema.
El sistema no distingue otras
señales de tráfico, distintas de las convencionales, que pudieran
establecer o finalizar una limita‐ ción de velocidad.
No deje que esta característica
especial le incite a conducir arries‐
gadamente.
Adapte siempre la velocidad a las
condiciones de la calzada.
Los sistemas de ayuda a la
conducción no eximen al conduc‐
tor de su plena responsabilidad en
el manejo del vehículo.

236Conducción y manejoEl sistema funciona únicamente

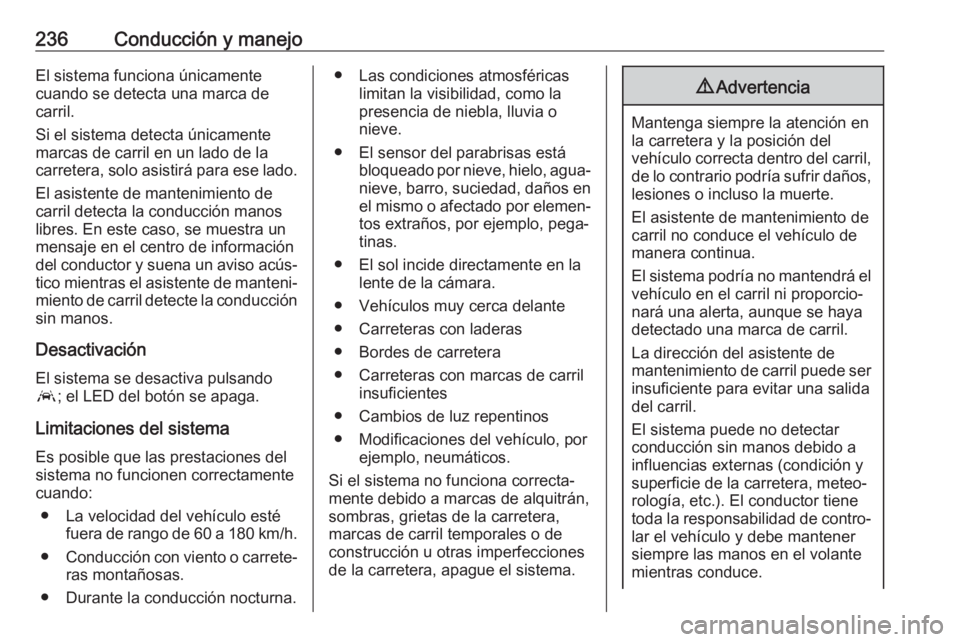

cuando se detecta una marca de carril.
Si el sistema detecta únicamente marcas de carril en un lado de la
carretera, solo asistirá para ese lado.
El asistente de mantenimiento de
carril detecta la conducción manos
libres. En este caso, se muestra un
mensaje en el centro de información
del conductor y suena un aviso acús‐ tico mientras el asistente de manteni‐
miento de carril detecte la conducción sin manos.
Desactivación El sistema se desactiva pulsando
a ; el LED del botón se apaga.
Limitaciones del sistema Es posible que las prestaciones del
sistema no funcionen correctamente
cuando:
● La velocidad del vehículo esté fuera de rango de 60 a 180 km/h.
● Conducción con viento o carrete‐
ras montañosas.
● Durante la conducción nocturna.● Las condiciones atmosféricas limitan la visibilidad, como la
presencia de niebla, lluvia o
nieve.
● El sensor del parabrisas está bloqueado por nieve, hielo, agua‐nieve, barro, suciedad, daños en
el mismo o afectado por elemen‐ tos extraños, por ejemplo, pega‐
tinas.
● El sol incide directamente en la lente de la cámara.
● Vehículos muy cerca delante
● Carreteras con laderas
● Bordes de carretera
● Carreteras con marcas de carril insuficientes
● Cambios de luz repentinos
● Modificaciones del vehículo, por ejemplo, neumáticos.
Si el sistema no funciona correcta‐
mente debido a marcas de alquitrán, sombras, grietas de la carretera,
marcas de carril temporales o de
construcción u otras imperfecciones
de la carretera, apague el sistema.9 Advertencia
Mantenga siempre la atención en
la carretera y la posición del
vehículo correcta dentro del carril, de lo contrario podría sufrir daños,
lesiones o incluso la muerte.
El asistente de mantenimiento de
carril no conduce el vehículo de
manera continua.
El sistema podría no mantendrá el vehículo en el carril ni proporcio‐
nará una alerta, aunque se haya
detectado una marca de carril.
La dirección del asistente de
mantenimiento de carril puede ser
insuficiente para evitar una salida
del carril.
El sistema puede no detectar
conducción sin manos debido a
influencias externas (condición y
superficie de la carretera, meteo‐
rología, etc.). El conductor tiene
toda la responsabilidad de contro‐
lar el vehículo y debe mantener
siempre las manos en el volante
mientras conduce.

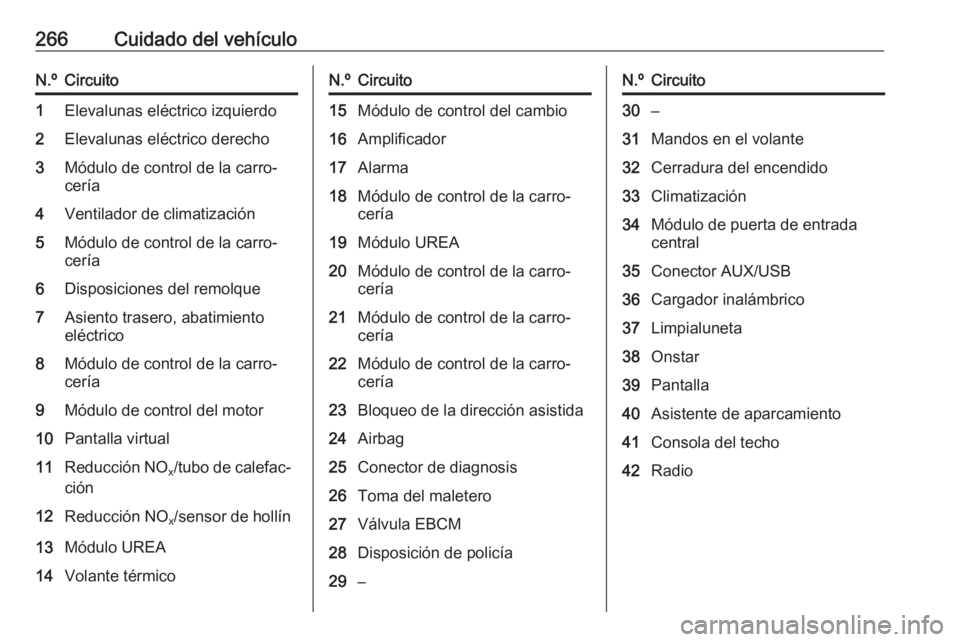

266Cuidado del vehículoN.ºCircuito1Elevalunas eléctrico izquierdo2Elevalunas eléctrico derecho3Módulo de control de la carro‐
cería4Ventilador de climatización5Módulo de control de la carro‐
cería6Disposiciones del remolque7Asiento trasero, abatimiento
eléctrico8Módulo de control de la carro‐
cería9Módulo de control del motor10Pantalla virtual11Reducción NO x/tubo de calefac‐
ción12Reducción NO x/sensor de hollín13Módulo UREA14Volante térmicoN.ºCircuito15Módulo de control del cambio16Amplificador17Alarma18Módulo de control de la carro‐
cería19Módulo UREA20Módulo de control de la carro‐
cería21Módulo de control de la carro‐
cería22Módulo de control de la carro‐
cería23Bloqueo de la dirección asistida24Airbag25Conector de diagnosis26Toma del maletero27Válvula EBCM28Disposición de policía29–N.ºCircuito30–31Mandos en el volante32Cerradura del encendido33Climatización34Módulo de puerta de entrada
central35Conector AUX/USB36Cargador inalámbrico37Limpialuneta38Onstar39Pantalla40Asistente de aparcamiento41Consola del techo42Radio

270Cuidado del vehículomáxima de neumáticos según lo
indicado en el neumático. No
exceda nunca la presión máxima
de los neumáticos según lo indi‐
cado en el neumático.
Después de ajustar la presión del
neumático, seleccione el ajuste de
carga del neumático correspondiente en la página Carga de neumático en
el centro de información del conduc‐
tor, 3 107.
Dependencia de la temperatura La presión de los neumáticos
depende de la temperatura del
neumático. Durante la conducción,
aumentan la temperatura y la presión
de los neumáticos. Los valores de
presión de los neumáticos proporcio‐
nados en la etiqueta de información
de los neumáticos y el cuadro de
presión de los neumáticos son váli‐
dos para neumáticos fríos, es decir, a 20 °C.
La presión aumenta casi 10 kPa para
un aumento de temperatura de
10 °C. Esto debe tenerse en cuenta
al verificar neumáticos calientes.
El valor de la presión mostrado en el
centro de información del conductor
representa la presión real de los
neumáticos. Un neumático frío
mostrará un valor inferior, lo cual no
significa que exista una fuga de aire.
Sistema de control depresión de los neumáticos
El sistema de control de presión de
los neumáticos comprueba la presión de las cuatro ruedas una vez al
minuto, cuando la velocidad del
vehículo supera un determinado
límite.Atención
El sistema de control de presión
de los neumáticos sólo puede
avisarle de un problema de
presión baja de los neumáticos y
no sustituye a las tareas de
mantenimiento de los neumáticos
por parte del conductor.
Todas las ruedas deben estar equi‐
padas con sensores de presión y losneumáticos deben estar inflados a la
presión prescrita.
Nota
En países donde el sistema de
control de presión de los neumáticos
es obligatorio legalmente, el uso de
ruedas sin sensores de presión
podría anular el permiso de circula‐
ción del vehículo.
Seleccione la página Monitorización
de la presión de los neumáticos en el
Menú Información en el centro de
información del conductor 3 107.

Cuidado del vehículo271El estado del sistema y las diferen‐
cias de presión pequeñas se indican
mediante un mensaje que indica el
neumático correspondiente en el
centro de información del conductor.
El sistema tiene en cuenta la tempe‐
ratura del neumático y el ajuste de
carga de neumático para las adver‐
tencias.
Ajuste de carga de neumático, véase
más adelante en este capítulo.
Dependencia de la temperatura
3 268.
Si se detecta un problema de presión
baja de los neumáticos, se indica
mediante el testigo de control w
3 105.
Si se enciende w, pare lo antes posi‐
ble e infle los neumáticos a la presión
recomendada 3 306.
Asegúrese de que el estado de carga
del vehículo se corresponde con la
presión del neumático seleccionado.
Estado de carga del vehículo, véase
más adelante en este capítulo.
Tras el inflado, puede ser necesario
conducir durante un tiempo para
actualizar los valores de presión de
los neumáticos en el centro de infor‐
mación del conductor. Durante este
tiempo w podría seguir iluminado.
Si el testigo w se ilumina con tempe‐
raturas bajas y luego se apaga
después de conducir un rato, podría
indicar un problema de presión baja
del neumático. Comprobar la presión de los neumáticos.
Mensajes del vehículo 3 120.
Monte sólo ruedas con sensores de presión; en caso contrario, no se
mostrará la presión de los neumáti‐
cos y el testigo w permanecerá
encendido.
La rueda de repuesto o la rueda de
emergencia no está equipada con
sensor de presión. El sistema de
control de presión de los neumáticos
no funciona para este tipo de ruedas.Se enciende el testigo de control w.
El sistema sigue funcionando para
las otras tres ruedas.
El uso de juegos de reparación de
neumáticos disponibles en comercios
puede menoscabar el funciona‐
miento del sistema. Se recomienda el uso de juegos homologados por el
fabricante.
El uso de dispositivos electrónicos o
la proximidad a instalaciones que
utilizan frecuencias de onda similares podría afectar al funcionamiento del
sistema de control de presión de los
neumáticos.
Cada vez que se sustituyan neumáti‐ cos hay que desmontar y revisar los
sensores del sistema de control de
presión de los neumáticos. Para los
sensores atornillados, sustituya el
obús de la válvula y el anillo de junta;
para los sensores fijados con clip,
sustituya el vástago de válvula
completo.
Utilice solamente tapones de válvula
de plástico originales para proteger la válvula de cualquier daño.
