Page 205 of 329

Condução e funcionamento203reagir e carregar no pedal do travão,se precisar de travar mais
rapidamente.
Pontos a considerar em subidas e
com atrelados9 Aviso
Não utilize o programador de
velocidade adaptável em estradas montanhosas íngremes.
O desempenho do sistema em
subidas depende da velocidade do
veículo, da carga do veículo, das
condições do trânsito e do declive da
estrada. O sistema pode não detectar
um veículo no trajecto em subidas.
Em subidas íngremes, o condutor
pode ter de utilizar o pedal do
acelerador para manter a velocidade
do veículo. Em descidas, poderá ser
necessário travar para manter ou
reduzir a velocidade.
Atenção, que aplicar os travões
desactiva o sistema.
Unidade de radar
A unidade de radar está instalada por
trás da grelha do radiador, atrás ou
abaixo do emblema da marca.
9 Aviso
A unidade de radar foi alinhada
cuidadosamente durante o
fabrico. Por isso, após uma
colisão frontal, não utilize o
sistema. O pára-choques
dianteiro pode pareça estar
intacto, no entanto o sensor por
trás pode estar deslocado e reagir incorrectamente. Após um
acidente, consulte uma oficina
para verificar e corrigir o sensor do programador de velocidade
adaptativo.
Definições
As definições podem ser alteradas no
menu Personalização do veículo no
Mostrador de informação a cores.
Seleccionar a definição relevante em Ajustes , I Veículo no Mostrador de
informação a cores.
Visor de informação 3 118.
Personalização do veículo 3 125.
Avaria
Se o programador de velocidade
adaptável não estiver a funcionar
devido a condições temporárias
( p. ex. bloqueio devido a gelo, travões
sobreaquecidos ou manobras a baixa velocidade) ou se houver um erro
Page 206 of 329

204Condução e funcionamentopermanente no sistema, é
apresentada uma mensagem no
Centro de Informação do Condutor.
Mensagens do veículo 3 123.
Aviso de colisão dianteira
O aviso de colisão dianteira pode
ajudar a evitar ou reduzir os prejuízos
causados por colisões frontais.
Se o veículo estiver equipado com o
programador de velocidade
convencional, o aviso de colisão
dianteira utiliza a câmara dianteira no para-brisas para detetar um veículo
imediatamente à frente, no trajeto do veículo.
Se o veículo estiver equipado com o
programador de velocidade
adaptável, o aviso de colisão
dianteira utiliza o sensor de radar e a
câmara dianteira para detetar um
veículo imediatamente à frente, no
trajeto do respetivo veículo.
Um veículo à frente é indicado pela
luz de aviso A.
Se ocorrer uma aproximação
demasiado rápida de um veículo em
frente, é emitido um aviso sonoro e
apresentado um aviso no Centro de
Informação do Condutor.
Além disso, o condutor é informado por uma faixa de LED vermelhos
intermitentes ou por um símbolo pop- -up no Mostrador Head-up, o qual é
projetado no para-brisas dentro do
campo de visão do condutor.
Um pré-requisito é que o aviso de
colisão dianteira no menu de
personalização do veículo não esteja desativado 3 125.
Ativação O aviso de colisão dianteira com
câmara dianteira deteta veículos a
uma distância de aprox. 60 metros e
é acionado automaticamente a
qualquer velocidade acima da
velocidade pedonal.
O aviso de colisão dianteira com
sensor do radar deteta veículos a
uma distância de aprox. 150 metros e é acionado automaticamente a
qualquer velocidade acima da
velocidade pedonal.
Avisar o condutor A luz de aviso de veículo à frente A
acende-se a verde no conjunto de
instrumentos quando o sistema
deteta um veículo no trajeto de
condução. Nos veículos com
Mostrador Head-up, A é projetado
no para-brisas.
A luz de aviso A muda para amarelo
quando a distância para o veículo
precedente em deslocação fica
demasiado pequena.Atenção
A iluminação colorida desta luz de aviso não corresponde às leis de
trânsito locais relativas à distância
Page 208 of 329

206Condução e funcionamento
Atenção que a definição de
sensibilidade de aviso é partilhada
com a definição de distância à frente do programador de velocidade
adaptável. Por isso, a alteração da
sensibilidade de aviso altera também a distância à frente do programador
de velocidade adaptável.
Desativação O sistema pode ser desativado no
menu de personalização do veículo,
3 125.
Se o aviso de colisão dianteira foi
desativado, a sensibilidade de aviso é definida para "média" na próxima
vez que a ignição for ligada.
A definição selecionada por último
será memorizada quando a ignição
for desligada.
Informação geral9 Aviso
O aviso de colisão dianteira é
apenas um sistema de aviso e não aplica os travões. Se se aproximar
a demasiada velocidade de um
veículo em frente, pode não haver
tempo suficiente para evitar uma
colisão.
O condutor assume total
responsabilidade por manter a
distância de seguimento
adequada em relação ao veículo
da frente tendo em conta as
condições de trânsito,
meteorológicas e de visibilidade.
O condutor deve aplicar sempre a máxima atenção e concentraçãodurante a condução. O condutor
deve estar sempre a postos para
reagir e aplicar os travões.
Limites do sistema
O aviso de colisão dianteira foi
concebido para avisar apenas em
relação a veículos, mas também
pode reagir com outros objetos.
Nos casos seguintes, o aviso de
colisão dianteira poderá não detetar
um veículo em frente ou o
desempenho do sensor ser limitado:
● Ao conduzir em estradas com muitas curvas ou montanhosas.
● Durante a condução à noite.
● Quando as condições atmosféricas limitam a
visibilidade, tais como nevoeiro,
chuva ou neve
● Quando o sensor no para-brisas está tapado por neve, gelo, nevederretida, lama, sujidade, danosno para-brisas ou afetado por
objetos estranhos, tais como
autocolantes.
Page 209 of 329

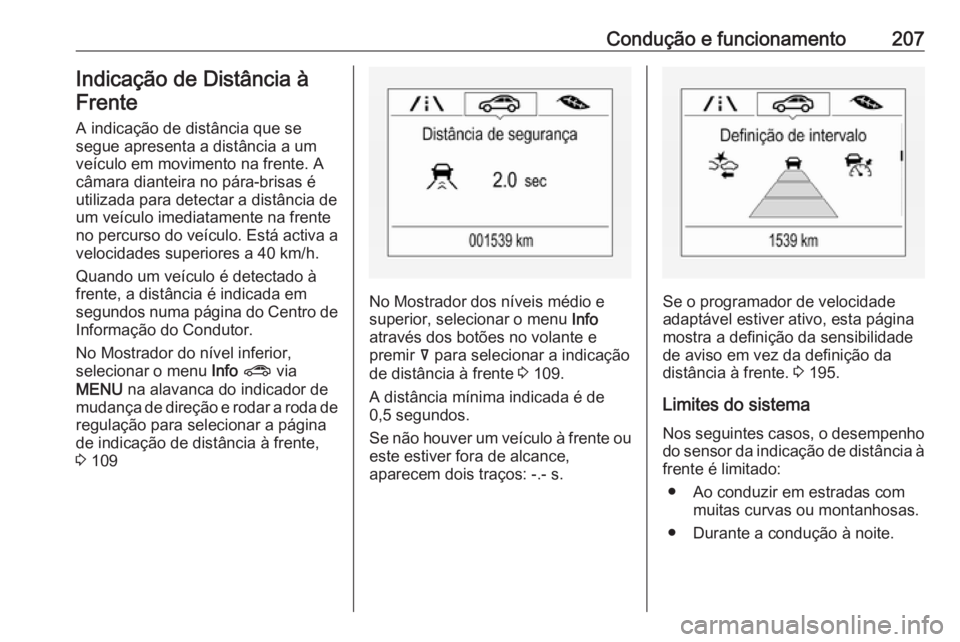

Condução e funcionamento207Indicação de Distância à
Frente
A indicação de distância que se
segue apresenta a distância a um
veículo em movimento na frente. A
câmara dianteira no pára-brisas é utilizada para detectar a distância deum veículo imediatamente na frente
no percurso do veículo. Está activa a
velocidades superiores a 40 km/h.
Quando um veículo é detectado à
frente, a distância é indicada em
segundos numa página do Centro de
Informação do Condutor.
No Mostrador do nível inferior,
selecionar o menu Info ? via
MENU na alavanca do indicador de
mudança de direção e rodar a roda de regulação para selecionar a página
de indicação de distância à frente,
3 109
No Mostrador dos níveis médio e
superior, selecionar o menu Info
através dos botões no volante e
premir å para selecionar a indicação
de distância à frente 3 109.
A distância mínima indicada é de
0,5 segundos.
Se não houver um veículo à frente ou
este estiver fora de alcance,
aparecem dois traços: -.- s.Se o programador de velocidade adaptável estiver ativo, esta página
mostra a definição da sensibilidade
de aviso em vez da definição da
distância à frente. 3 195.
Limites do sistema
Nos seguintes casos, o desempenho
do sensor da indicação de distância à frente é limitado:
● Ao conduzir em estradas com muitas curvas ou montanhosas.
● Durante a condução à noite.

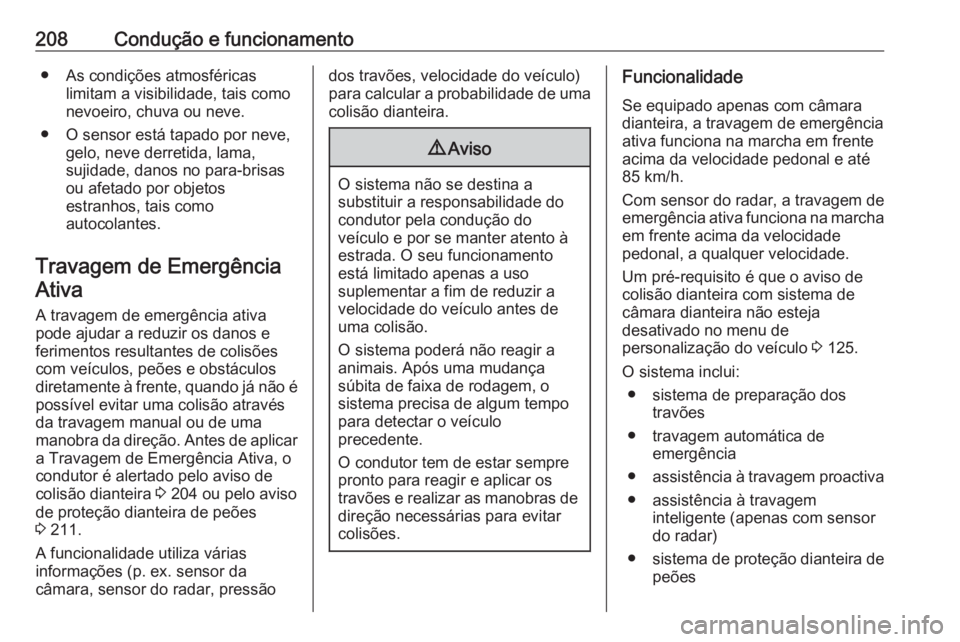

Page 210 of 329

208Condução e funcionamento● As condições atmosféricaslimitam a visibilidade, tais como
nevoeiro, chuva ou neve.
● O sensor está tapado por neve, gelo, neve derretida, lama,
sujidade, danos no para-brisas
ou afetado por objetos
estranhos, tais como
autocolantes.
Travagem de Emergência Ativa
A travagem de emergência ativa
pode ajudar a reduzir os danos e
ferimentos resultantes de colisões
com veículos, peões e obstáculos diretamente à frente, quando já não é possível evitar uma colisão através
da travagem manual ou de uma
manobra da direção. Antes de aplicar
a Travagem de Emergência Ativa, o
condutor é alertado pelo aviso de
colisão dianteira 3 204 ou pelo aviso
de proteção dianteira de peões
3 211.
A funcionalidade utiliza várias
informações (p. ex. sensor da
câmara, sensor do radar, pressãodos travões, velocidade do veículo)
para calcular a probabilidade de uma
colisão dianteira.9 Aviso
O sistema não se destina a
substituir a responsabilidade do
condutor pela condução do
veículo e por se manter atento à
estrada. O seu funcionamento
está limitado apenas a uso
suplementar a fim de reduzir a
velocidade do veículo antes de
uma colisão.
O sistema poderá não reagir a
animais. Após uma mudança
súbita de faixa de rodagem, o
sistema precisa de algum tempo para detectar o veículo
precedente.
O condutor tem de estar sempre
pronto para reagir e aplicar os
travões e realizar as manobras de direção necessárias para evitar
colisões.
Funcionalidade
Se equipado apenas com câmara
dianteira, a travagem de emergência
ativa funciona na marcha em frente
acima da velocidade pedonal e até
85 km/h.
Com sensor do radar, a travagem de
emergência ativa funciona na marcha
em frente acima da velocidade
pedonal, a qualquer velocidade.
Um pré-requisito é que o aviso de
colisão dianteira com sistema de
câmara dianteira não esteja
desativado no menu de
personalização do veículo 3 125.
O sistema inclui: ● sistema de preparação dos travões
● travagem automática de emergência
● assistência à travagem proactiva
● assistência à travagem inteligente (apenas com sensor
do radar)
● sistema de proteção dianteira de
peões

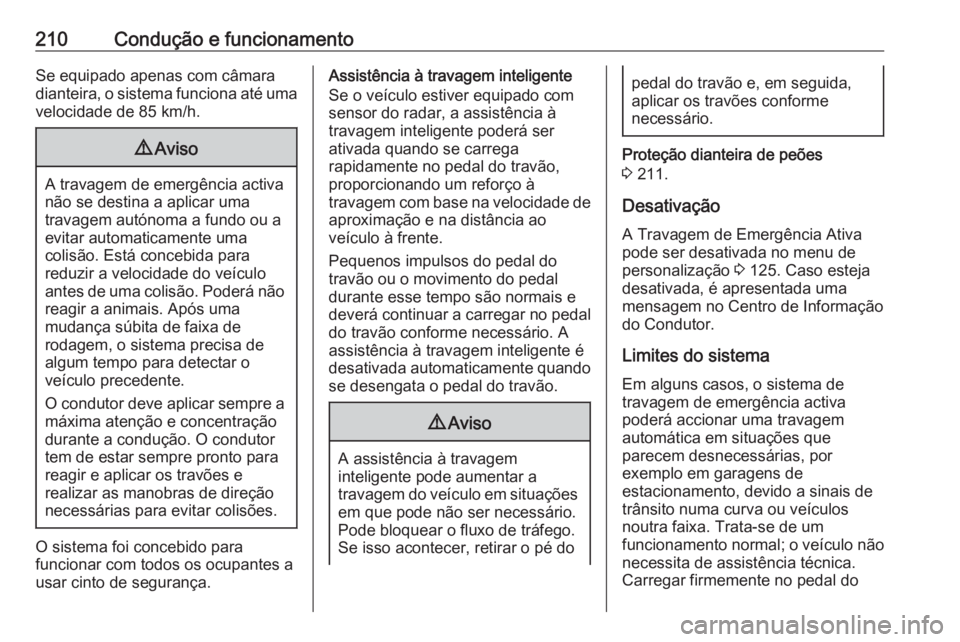

Page 212 of 329

210Condução e funcionamentoSe equipado apenas com câmara
dianteira, o sistema funciona até uma velocidade de 85 km/h.9 Aviso
A travagem de emergência activa
não se destina a aplicar uma
travagem autónoma a fundo ou a
evitar automaticamente uma
colisão. Está concebida para
reduzir a velocidade do veículo
antes de uma colisão. Poderá não reagir a animais. Após uma
mudança súbita de faixa de
rodagem, o sistema precisa de algum tempo para detectar o
veículo precedente.
O condutor deve aplicar sempre a máxima atenção e concentraçãodurante a condução. O condutor
tem de estar sempre pronto para
reagir e aplicar os travões e
realizar as manobras de direção
necessárias para evitar colisões.
O sistema foi concebido para
funcionar com todos os ocupantes a usar cinto de segurança.
Assistência à travagem inteligente
Se o veículo estiver equipado com
sensor do radar, a assistência à
travagem inteligente poderá ser
ativada quando se carrega
rapidamente no pedal do travão,
proporcionando um reforço à
travagem com base na velocidade de
aproximação e na distância ao
veículo à frente.
Pequenos impulsos do pedal do
travão ou o movimento do pedal durante esse tempo são normais e
deverá continuar a carregar no pedal do travão conforme necessário. A
assistência à travagem inteligente é
desativada automaticamente quando
se desengata o pedal do travão.9 Aviso
A assistência à travagem
inteligente pode aumentar a
travagem do veículo em situações em que pode não ser necessário.
Pode bloquear o fluxo de tráfego.
Se isso acontecer, retirar o pé do
pedal do travão e, em seguida, aplicar os travões conforme
necessário.
Proteção dianteira de peões
3 211.
Desativação
A Travagem de Emergência Ativa
pode ser desativada no menu de
personalização 3 125. Caso esteja
desativada, é apresentada uma
mensagem no Centro de Informação
do Condutor.
Limites do sistema
Em alguns casos, o sistema de
travagem de emergência activa
poderá accionar uma travagem
automática em situações que
parecem desnecessárias, por
exemplo em garagens de
estacionamento, devido a sinais de
trânsito numa curva ou veículos
noutra faixa. Trata-se de um
funcionamento normal; o veículo não
necessita de assistência técnica.
Carregar firmemente no pedal do
Page 213 of 329

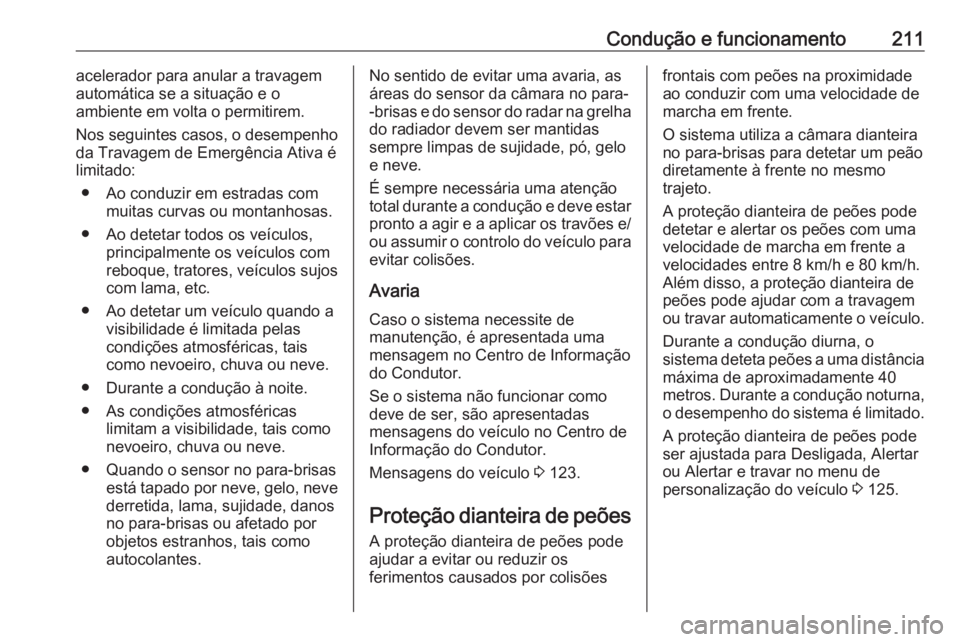

Condução e funcionamento211acelerador para anular a travagem
automática se a situação e o
ambiente em volta o permitirem.
Nos seguintes casos, o desempenho
da Travagem de Emergência Ativa é
limitado:
● Ao conduzir em estradas com muitas curvas ou montanhosas.
● Ao detetar todos os veículos, principalmente os veículos com
reboque, tratores, veículos sujos
com lama, etc.
● Ao detetar um veículo quando a visibilidade é limitada pelas
condições atmosféricas, tais como nevoeiro, chuva ou neve.
● Durante a condução à noite.
● As condições atmosféricas limitam a visibilidade, tais como
nevoeiro, chuva ou neve.
● Quando o sensor no para-brisas está tapado por neve, gelo, nevederretida, lama, sujidade, danos
no para-brisas ou afetado por
objetos estranhos, tais como
autocolantes.No sentido de evitar uma avaria, as
áreas do sensor da câmara no para-
-brisas e do sensor do radar na grelha
do radiador devem ser mantidas
sempre limpas de sujidade, pó, gelo e neve.
É sempre necessária uma atenção
total durante a condução e deve estar pronto a agir e a aplicar os travões e/
ou assumir o controlo do veículo para evitar colisões.
Avaria
Caso o sistema necessite de
manutenção, é apresentada uma
mensagem no Centro de Informação
do Condutor.
Se o sistema não funcionar como
deve de ser, são apresentadas
mensagens do veículo no Centro de
Informação do Condutor.
Mensagens do veículo 3 123.
Proteção dianteira de peões
A proteção dianteira de peões pode
ajudar a evitar ou reduzir os
ferimentos causados por colisõesfrontais com peões na proximidade
ao conduzir com uma velocidade de
marcha em frente.
O sistema utiliza a câmara dianteira no para-brisas para detetar um peão
diretamente à frente no mesmo
trajeto.
A proteção dianteira de peões pode detetar e alertar os peões com uma
velocidade de marcha em frente a
velocidades entre 8 km/h e 80 km/h.
Além disso, a proteção dianteira de
peões pode ajudar com a travagem ou travar automaticamente o veículo.
Durante a condução diurna, o
sistema deteta peões a uma distância máxima de aproximadamente 40
metros. Durante a condução noturna,
o desempenho do sistema é limitado.
A proteção dianteira de peões pode
ser ajustada para Desligada, Alertar
ou Alertar e travar no menu de
personalização do veículo 3 125.
Page 215 of 329

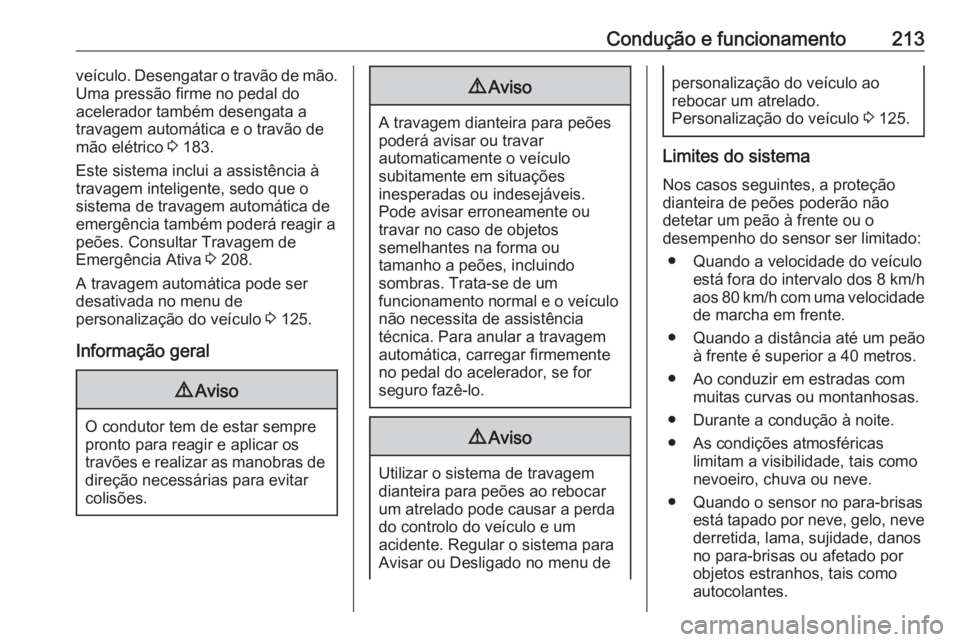

Condução e funcionamento213veículo. Desengatar o travão de mão.
Uma pressão firme no pedal do
acelerador também desengata a
travagem automática e o travão de
mão elétrico 3 183.
Este sistema inclui a assistência à
travagem inteligente, sedo que o
sistema de travagem automática de
emergência também poderá reagir a peões. Consultar Travagem de
Emergência Ativa 3 208.
A travagem automática pode ser desativada no menu de
personalização do veículo 3 125.
Informação geral9 Aviso
O condutor tem de estar sempre
pronto para reagir e aplicar os
travões e realizar as manobras de direção necessárias para evitar
colisões.
9 Aviso
A travagem dianteira para peões
poderá avisar ou travar
automaticamente o veículo
subitamente em situações
inesperadas ou indesejáveis.
Pode avisar erroneamente ou
travar no caso de objetos
semelhantes na forma ou
tamanho a peões, incluindo
sombras. Trata-se de um
funcionamento normal e o veículo não necessita de assistência
técnica. Para anular a travagem
automática, carregar firmemente
no pedal do acelerador, se for
seguro fazê-lo.
9 Aviso
Utilizar o sistema de travagem
dianteira para peões ao rebocar um atrelado pode causar a perda
do controlo do veículo e um
acidente. Regular o sistema para
Avisar ou Desligado no menu de
personalização do veículo ao
rebocar um atrelado.
Personalização do veículo 3 125.
Limites do sistema
Nos casos seguintes, a proteção
dianteira de peões poderão não
detetar um peão à frente ou o
desempenho do sensor ser limitado:
● Quando a velocidade do veículo está fora do intervalo dos 8 km/h
aos 80 km/h com uma velocidade de marcha em frente.
● Quando a distância até um peão à frente é superior a 40 metros.
● Ao conduzir em estradas com muitas curvas ou montanhosas.
● Durante a condução à noite.
● As condições atmosféricas limitam a visibilidade, tais comonevoeiro, chuva ou neve.
● Quando o sensor no para-brisas está tapado por neve, gelo, neve
derretida, lama, sujidade, danos
no para-brisas ou afetado por
objetos estranhos, tais como
autocolantes.
Page 216 of 329

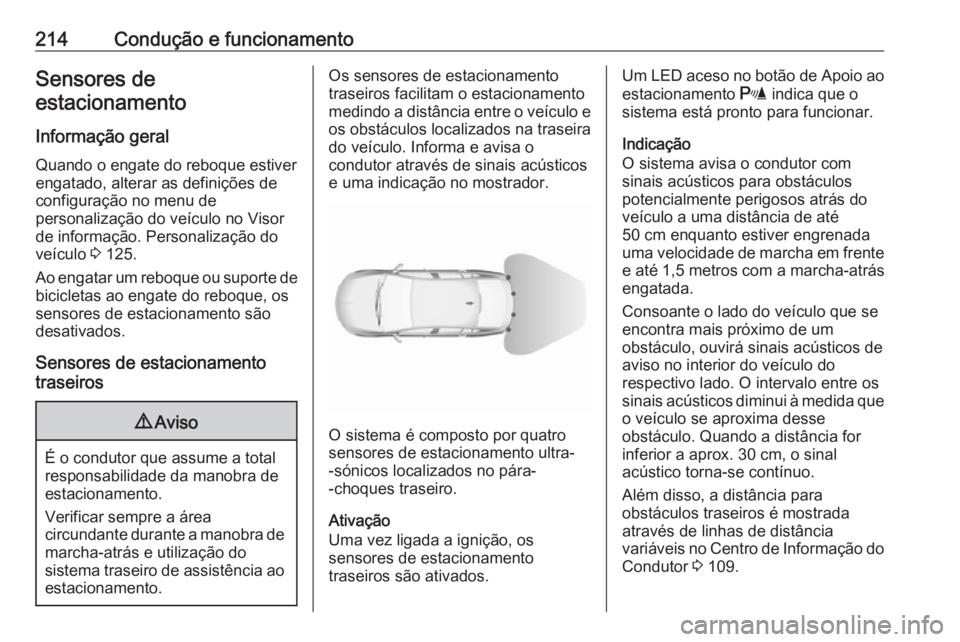

214Condução e funcionamentoSensores de
estacionamento
Informação geral Quando o engate do reboque estiver
engatado, alterar as definições de
configuração no menu de
personalização do veículo no Visor
de informação. Personalização do
veículo 3 125.
Ao engatar um reboque ou suporte de bicicletas ao engate do reboque, os
sensores de estacionamento são
desativados.
Sensores de estacionamento
traseiros9 Aviso
É o condutor que assume a total
responsabilidade da manobra de
estacionamento.
Verificar sempre a área
circundante durante a manobra de
marcha-atrás e utilização do
sistema traseiro de assistência ao estacionamento.
Os sensores de estacionamento
traseiros facilitam o estacionamento
medindo a distância entre o veículo e
os obstáculos localizados na traseira
do veículo. Informa e avisa o
condutor através de sinais acústicos
e uma indicação no mostrador.
O sistema é composto por quatro
sensores de estacionamento ultra-
-sónicos localizados no pára-
-choques traseiro.
Ativação
Uma vez ligada a ignição, os
sensores de estacionamento
traseiros são ativados.
Um LED aceso no botão de Apoio ao
estacionamento r indica que o
sistema está pronto para funcionar.
Indicação
O sistema avisa o condutor com
sinais acústicos para obstáculos
potencialmente perigosos atrás do
veículo a uma distância de até
50 cm enquanto estiver engrenada
uma velocidade de marcha em frente e até 1,5 metros com a marcha-atrásengatada.
Consoante o lado do veículo que se
encontra mais próximo de um
obstáculo, ouvirá sinais acústicos de aviso no interior do veículo do
respectivo lado. O intervalo entre os
sinais acústicos diminui à medida que
o veículo se aproxima desse
obstáculo. Quando a distância for
inferior a aprox. 30 cm, o sinal
acústico torna-se contínuo.
Além disso, a distância para
obstáculos traseiros é mostrada
através de linhas de distância
variáveis no Centro de Informação do Condutor 3 109.
Page 217 of 329

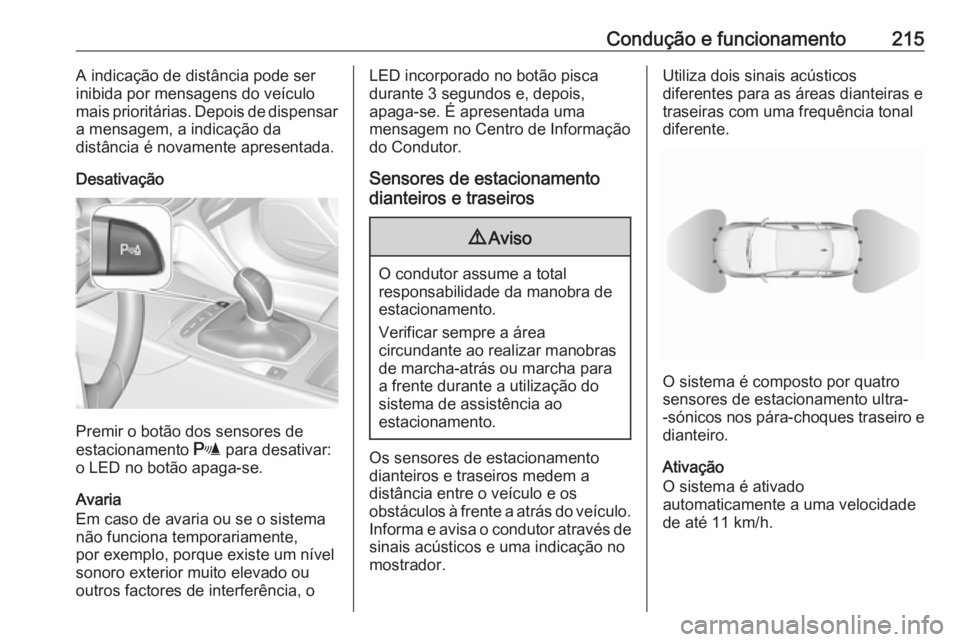

Condução e funcionamento215A indicação de distância pode ser
inibida por mensagens do veículo
mais prioritárias. Depois de dispensar
a mensagem, a indicação da
distância é novamente apresentada.
Desativação
Premir o botão dos sensores de
estacionamento r para desativar:
o LED no botão apaga-se.
Avaria
Em caso de avaria ou se o sistema
não funciona temporariamente,
por exemplo, porque existe um nível sonoro exterior muito elevado ou
outros factores de interferência, o
LED incorporado no botão pisca
durante 3 segundos e, depois,
apaga-se. É apresentada uma
mensagem no Centro de Informação
do Condutor.
Sensores de estacionamento
dianteiros e traseiros9 Aviso
O condutor assume a total
responsabilidade da manobra de
estacionamento.
Verificar sempre a área
circundante ao realizar manobras
de marcha-atrás ou marcha para
a frente durante a utilização do
sistema de assistência ao
estacionamento.
Os sensores de estacionamento
dianteiros e traseiros medem a
distância entre o veículo e os
obstáculos à frente a atrás do veículo.
Informa e avisa o condutor através de
sinais acústicos e uma indicação no
mostrador.
Utiliza dois sinais acústicos
diferentes para as áreas dianteiras e
traseiras com uma frequência tonal
diferente.
O sistema é composto por quatro
sensores de estacionamento ultra-
-sónicos nos pára-choques traseiro e
dianteiro.
Ativação
O sistema é ativado
automaticamente a uma velocidade
de até 11 km/h.
