OPEL INSIGNIA BREAK 2017.5 Ohjekirja (in Finnish)

Auton hoito249

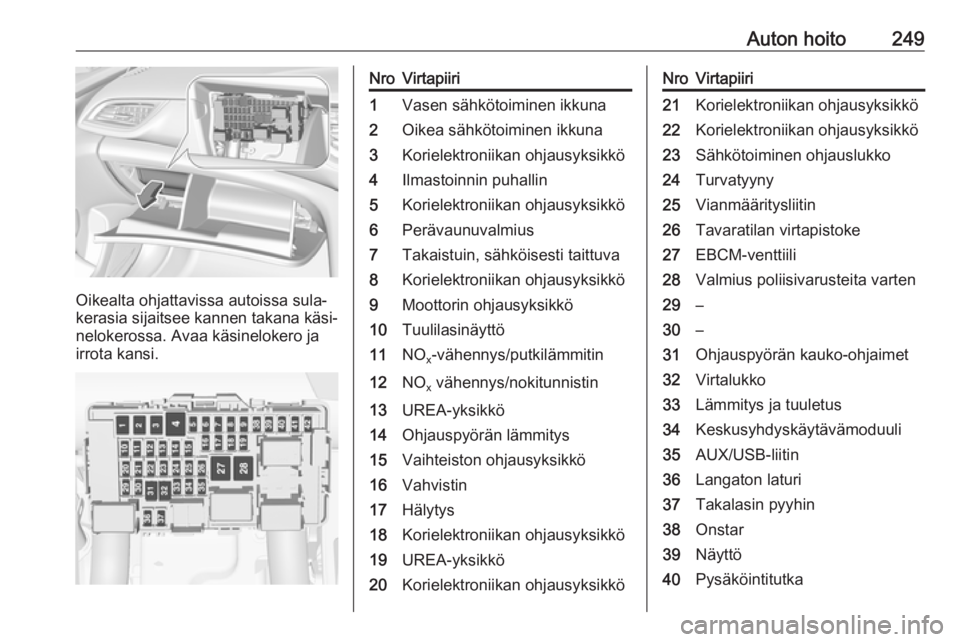

Oikealta ohjattavissa autoissa sula‐
kerasia sijaitsee kannen takana käsi‐
nelokerossa. Avaa käsinelokero ja
irrota kansi.
NroVirtapiiri1Vasen sähkötoiminen ikkuna2Oikea sähkötoiminen ikkuna3Korielektroniikan ohjausyksikkö4Ilmastoinnin puhallin5Korielektroniikan ohjausyksikkö6Perävaunuvalmius7Takaistuin, sähköisesti taittuva8Korielektroniikan ohjausyksikkö9Moottorin ohjausyksikkö10Tuulilasinäyttö11NO x-vähennys/putkilämmitin12NO
x vähennys/nokitunnistin13UREA-yksikkö14Ohjauspyörän lämmitys15Vaihteiston ohjausyksikkö16Vahvistin17Hälytys18Korielektroniikan ohjausyksikkö19UREA-yksikkö20Korielektroniikan ohjausyksikköNroVirtapiiri21Korielektroniikan ohjausyksikkö22Korielektroniikan ohjausyksikkö23Sähkötoiminen ohjauslukko24Turvatyyny25Vianmääritysliitin26Tavaratilan virtapistoke27EBCM-venttiili28Valmius poliisivarusteita varten29–30–31Ohjauspyörän kauko-ohjaimet32Virtalukko33Lämmitys ja tuuletus34Keskusyhdyskäytävämoduuli35AUX/USB-liitin36Langaton laturi37Takalasin pyyhin38Onstar39Näyttö40Pysäköintitutka

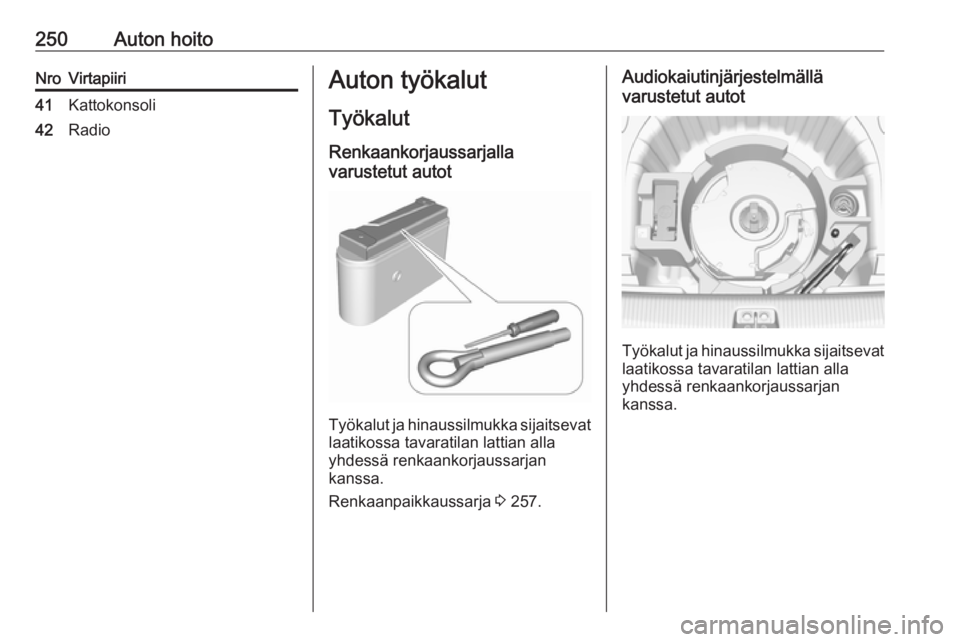

250Auton hoitoNroVirtapiiri41Kattokonsoli42RadioAuton työkalutTyökalut
Renkaankorjaussarjalla
varustetut autot
Työkalut ja hinaussilmukka sijaitsevat
laatikossa tavaratilan lattian alla
yhdessä renkaankorjaussarjan
kanssa.
Renkaanpaikkaussarja 3 257.
Audiokaiutinjärjestelmällä
varustetut autot
Työkalut ja hinaussilmukka sijaitsevat
laatikossa tavaratilan lattian alla
yhdessä renkaankorjaussarjan
kanssa.

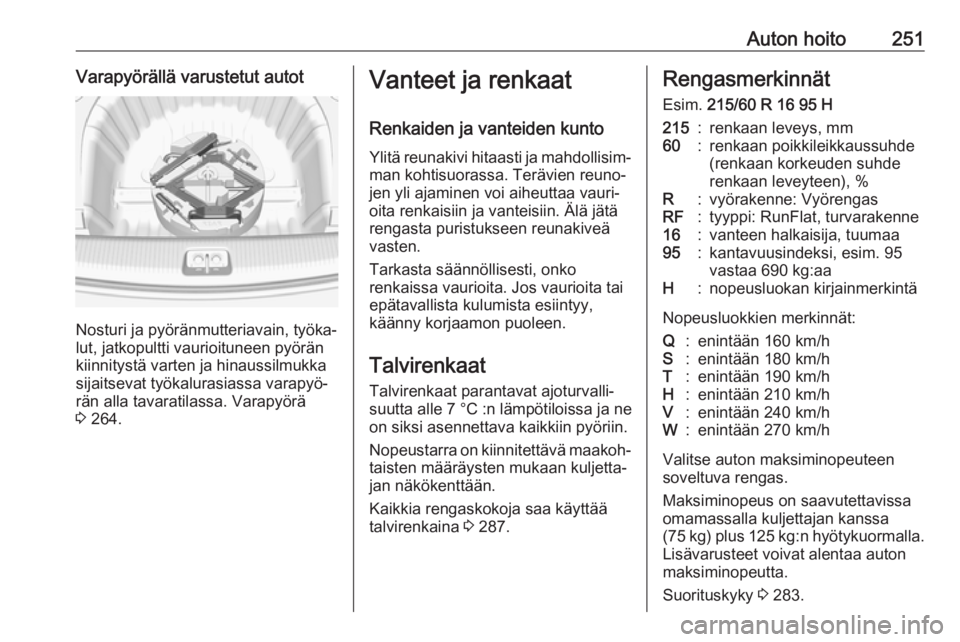

Auton hoito251Varapyörällä varustetut autot
Nosturi ja pyöränmutteriavain, työka‐
lut, jatkopultti vaurioituneen pyörän
kiinnitystä varten ja hinaussilmukka
sijaitsevat työkalurasiassa varapyö‐
rän alla tavaratilassa. Varapyörä
3 264.
Vanteet ja renkaat
Renkaiden ja vanteiden kunto
Ylitä reunakivi hitaasti ja mahdollisim‐ man kohtisuorassa. Terävien reuno‐
jen yli ajaminen voi aiheuttaa vauri‐
oita renkaisiin ja vanteisiin. Älä jätä
rengasta puristukseen reunakiveä
vasten.
Tarkasta säännöllisesti, onko
renkaissa vaurioita. Jos vaurioita tai
epätavallista kulumista esiintyy,
käänny korjaamon puoleen.
Talvirenkaat Talvirenkaat parantavat ajoturvalli‐
suutta alle 7 °C :n lämpötiloissa ja ne
on siksi asennettava kaikkiin pyöriin.
Nopeustarra on kiinnitettävä maakoh‐
taisten määräysten mukaan kuljetta‐
jan näkökenttään.
Kaikkia rengaskokoja saa käyttää
talvirenkaina 3 287.Rengasmerkinnät
Esim. 215/60 R 16 95 H215:renkaan leveys, mm60:renkaan poikkileikkaussuhde
(renkaan korkeuden suhde
renkaan leveyteen), %R:vyörakenne: VyörengasRF:tyyppi: RunFlat, turvarakenne16:vanteen halkaisija, tuumaa95:kantavuusindeksi, esim. 95
vastaa 690 kg:aaH:nopeusluokan kirjainmerkintä
Nopeusluokkien merkinnät:
Q:enintään 160 km/hS:enintään 180 km/hT:enintään 190 km/hH:enintään 210 km/hV:enintään 240 km/hW:enintään 270 km/h
Valitse auton maksiminopeuteen soveltuva rengas.
Maksiminopeus on saavutettavissa
omamassalla kuljettajan kanssa
( 75 kg) plus 125 kg:n hyötykuormalla.
Lisävarusteet voivat alentaa auton
maksiminopeutta.
Suorituskyky 3 283.

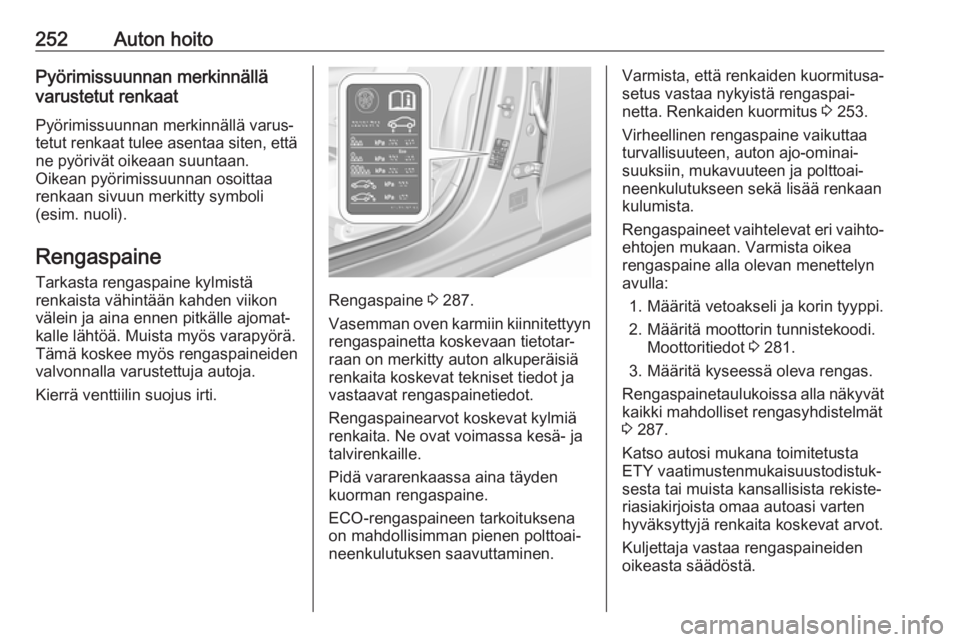

252Auton hoitoPyörimissuunnan merkinnällä
varustetut renkaat
Pyörimissuunnan merkinnällä varus‐
tetut renkaat tulee asentaa siten, että
ne pyörivät oikeaan suuntaan.
Oikean pyörimissuunnan osoittaa
renkaan sivuun merkitty symboli
(esim. nuoli).
Rengaspaine
Tarkasta rengaspaine kylmistä
renkaista vähintään kahden viikon
välein ja aina ennen pitkälle ajomat‐
kalle lähtöä. Muista myös varapyörä.
Tämä koskee myös rengaspaineiden
valvonnalla varustettuja autoja.
Kierrä venttiilin suojus irti.
Rengaspaine 3 287.
Vasemman oven karmiin kiinnitettyyn rengaspainetta koskevaan tietotar‐
raan on merkitty auton alkuperäisiä
renkaita koskevat tekniset tiedot ja
vastaavat rengaspainetiedot.
Rengaspainearvot koskevat kylmiä
renkaita. Ne ovat voimassa kesä- ja
talvirenkaille.
Pidä vararenkaassa aina täyden
kuorman rengaspaine.
ECO-rengaspaineen tarkoituksena
on mahdollisimman pienen polttoai‐
neenkulutuksen saavuttaminen.
Varmista, että renkaiden kuormitusa‐
setus vastaa nykyistä rengaspai‐
netta. Renkaiden kuormitus 3 253.
Virheellinen rengaspaine vaikuttaa
turvallisuuteen, auton ajo-ominai‐
suuksiin, mukavuuteen ja polttoai‐
neenkulutukseen sekä lisää renkaan
kulumista.
Rengaspaineet vaihtelevat eri vaihto‐ ehtojen mukaan. Varmista oikea
rengaspaine alla olevan menettelyn
avulla:
1. Määritä vetoakseli ja korin tyyppi.
2. Määritä moottorin tunnistekoodi. Moottoritiedot 3 281.
3. Määritä kyseessä oleva rengas.
Rengaspainetaulukoissa alla näkyvät
kaikki mahdolliset rengasyhdistelmät
3 287.
Katso autosi mukana toimitetusta
ETY vaatimustenmukaisuustodistuk‐
sesta tai muista kansallisista rekiste‐
riasiakirjoista omaa autoasi varten
hyväksyttyjä renkaita koskevat arvot.
Kuljettaja vastaa rengaspaineiden oikeasta säädöstä.

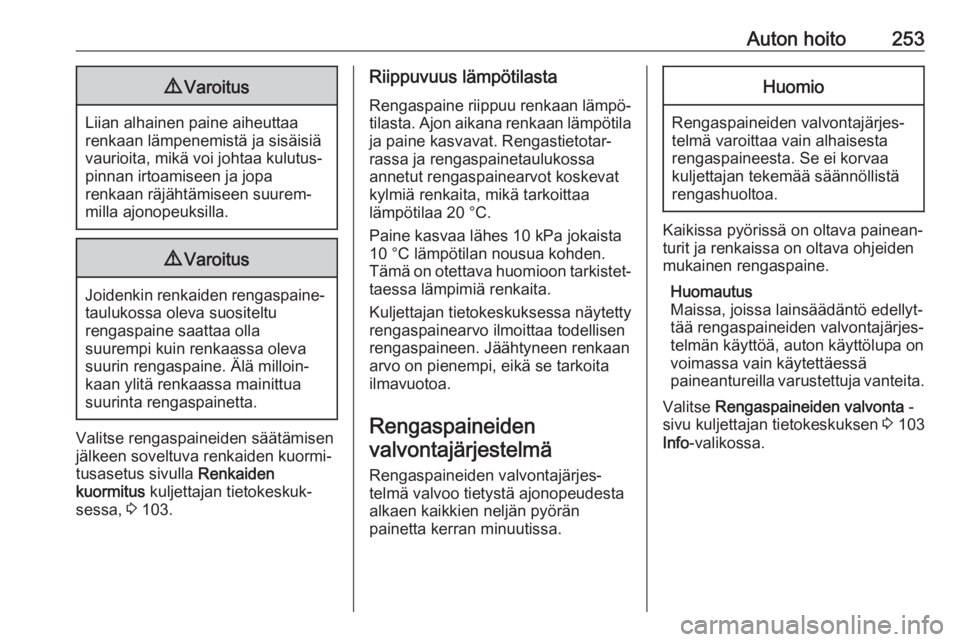

Auton hoito2539Varoitus
Liian alhainen paine aiheuttaa
renkaan lämpenemistä ja sisäisiä
vaurioita, mikä voi johtaa kulutus‐
pinnan irtoamiseen ja jopa
renkaan räjähtämiseen suurem‐
milla ajonopeuksilla.
9 Varoitus
Joidenkin renkaiden rengaspaine‐
taulukossa oleva suositeltu
rengaspaine saattaa olla
suurempi kuin renkaassa oleva
suurin rengaspaine. Älä milloin‐
kaan ylitä renkaassa mainittua
suurinta rengaspainetta.
Valitse rengaspaineiden säätämisen
jälkeen soveltuva renkaiden kuormi‐
tusasetus sivulla Renkaiden
kuormitus kuljettajan tietokeskuk‐
sessa, 3 103.
Riippuvuus lämpötilasta
Rengaspaine riippuu renkaan lämpö‐ tilasta. Ajon aikana renkaan lämpötila
ja paine kasvavat. Rengastietotar‐
rassa ja rengaspainetaulukossa
annetut rengaspainearvot koskevat
kylmiä renkaita, mikä tarkoittaa
lämpötilaa 20 °C.
Paine kasvaa lähes 10 kPa jokaista
10 °C lämpötilan nousua kohden.
Tämä on otettava huomioon tarkistet‐
taessa lämpimiä renkaita.
Kuljettajan tietokeskuksessa näytetty
rengaspainearvo ilmoittaa todellisen rengaspaineen. Jäähtyneen renkaan
arvo on pienempi, eikä se tarkoita
ilmavuotoa.
Rengaspaineiden valvontajärjestelmä
Rengaspaineiden valvontajärjes‐
telmä valvoo tietystä ajonopeudesta
alkaen kaikkien neljän pyörän
painetta kerran minuutissa.Huomio
Rengaspaineiden valvontajärjes‐
telmä varoittaa vain alhaisesta
rengaspaineesta. Se ei korvaa
kuljettajan tekemää säännöllistä rengashuoltoa.
Kaikissa pyörissä on oltava painean‐
turit ja renkaissa on oltava ohjeiden
mukainen rengaspaine.
Huomautus
Maissa, joissa lainsäädäntö edellyt‐
tää rengaspaineiden valvontajärjes‐
telmän käyttöä, auton käyttölupa on
voimassa vain käytettäessä
paineantureilla varustettuja vanteita.
Valitse Rengaspaineiden valvonta -
sivu kuljettajan tietokeskuksen 3 103
Info -valikossa.

254Auton hoito

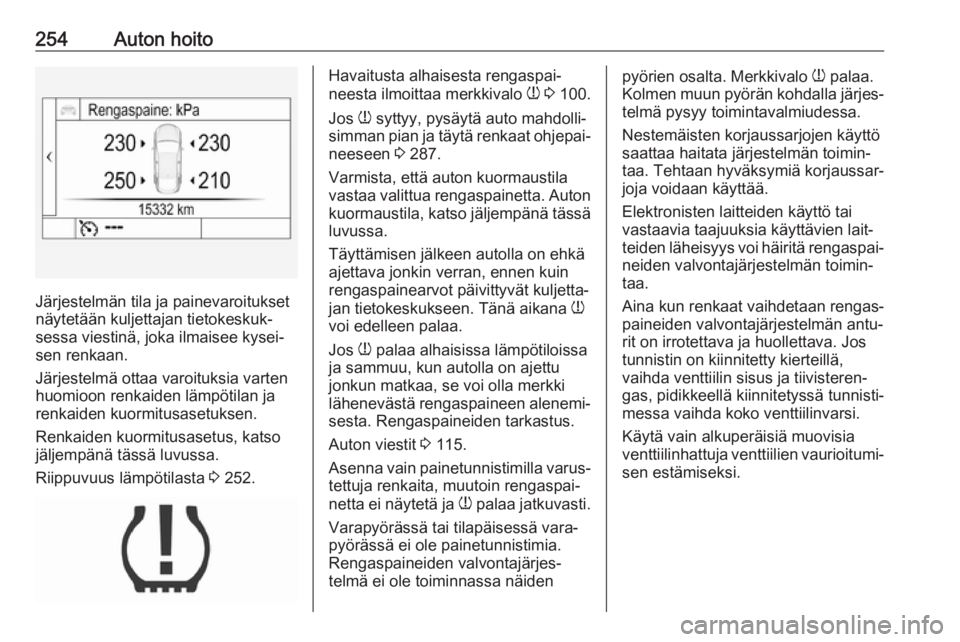

Järjestelmän tila ja painevaroitukset
näytetään kuljettajan tietokeskuk‐
sessa viestinä, joka ilmaisee kysei‐
sen renkaan.
Järjestelmä ottaa varoituksia varten
huomioon renkaiden lämpötilan ja
renkaiden kuormitusasetuksen.
Renkaiden kuormitusasetus, katso
jäljempänä tässä luvussa.
Riippuvuus lämpötilasta 3 252.
Havaitusta alhaisesta rengaspai‐
neesta ilmoittaa merkkivalo w 3 100.
Jos w syttyy, pysäytä auto mahdolli‐
simman pian ja täytä renkaat ohjepai‐
neeseen 3 287.
Varmista, että auton kuormaustila
vastaa valittua rengaspainetta. Auton kuormaustila, katso jäljempänä tässä
luvussa.
Täyttämisen jälkeen autolla on ehkä
ajettava jonkin verran, ennen kuin
rengaspainearvot päivittyvät kuljetta‐
jan tietokeskukseen. Tänä aikana w
voi edelleen palaa.
Jos w palaa alhaisissa lämpötiloissa
ja sammuu, kun autolla on ajettu
jonkun matkaa, se voi olla merkki
lähenevästä rengaspaineen alenemi‐
sesta. Rengaspaineiden tarkastus.
Auton viestit 3 115.
Asenna vain painetunnistimilla varus‐ tettuja renkaita, muutoin rengaspai‐
netta ei näytetä ja w palaa jatkuvasti.
Varapyörässä tai tilapäisessä vara‐ pyörässä ei ole painetunnistimia.
Rengaspaineiden valvontajärjes‐
telmä ei ole toiminnassa näidenpyörien osalta. Merkkivalo w palaa.
Kolmen muun pyörän kohdalla järjes‐ telmä pysyy toimintavalmiudessa.
Nestemäisten korjaussarjojen käyttö
saattaa haitata järjestelmän toimin‐
taa. Tehtaan hyväksymiä korjaussar‐
joja voidaan käyttää.
Elektronisten laitteiden käyttö tai
vastaavia taajuuksia käyttävien lait‐
teiden läheisyys voi häiritä rengaspai‐ neiden valvontajärjestelmän toimin‐
taa.
Aina kun renkaat vaihdetaan rengas‐ paineiden valvontajärjestelmän antu‐
rit on irrotettava ja huollettava. Jos
tunnistin on kiinnitetty kierteillä,
vaihda venttiilin sisus ja tiivisteren‐
gas, pidikkeellä kiinnitetyssä tunnisti‐
messa vaihda koko venttiilinvarsi.
Käytä vain alkuperäisiä muovisia
venttiilinhattuja venttiilien vaurioitumi‐ sen estämiseksi.

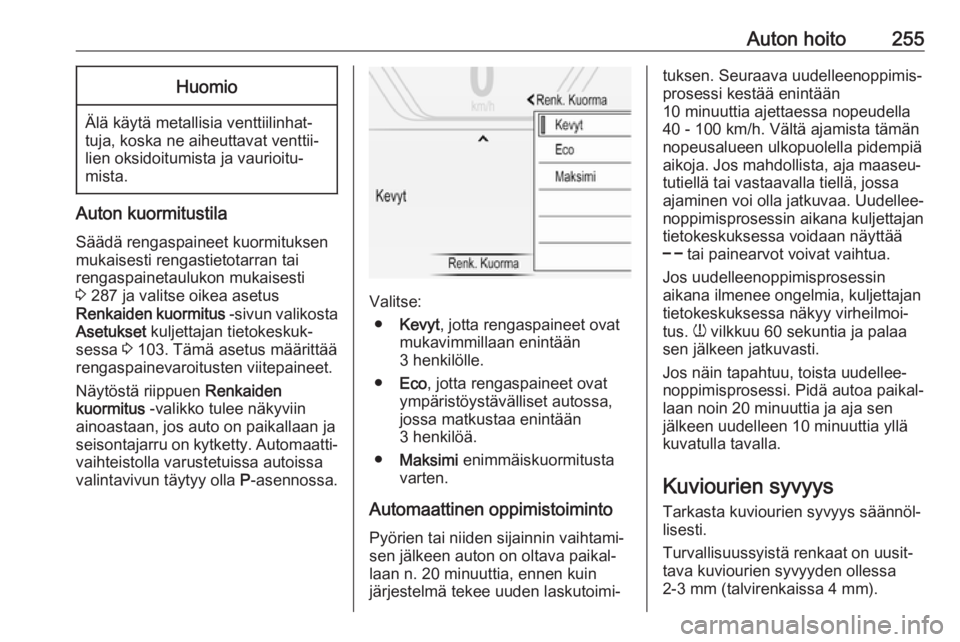

Auton hoito255Huomio
Älä käytä metallisia venttiilinhat‐
tuja, koska ne aiheuttavat venttii‐
lien oksidoitumista ja vaurioitu‐
mista.
Auton kuormitustila
Säädä rengaspaineet kuormituksen
mukaisesti rengastietotarran tai
rengaspainetaulukon mukaisesti
3 287 ja valitse oikea asetus
Renkaiden kuormitus -sivun valikosta
Asetukset kuljettajan tietokeskuk‐
sessa 3 103. Tämä asetus määrittää
rengaspainevaroitusten viitepaineet.
Näytöstä riippuen Renkaiden
kuormitus -valikko tulee näkyviin
ainoastaan, jos auto on paikallaan ja
seisontajarru on kytketty. Automaatti‐
vaihteistolla varustetuissa autoissa
valintavivun täytyy olla P-asennossa.
Valitse:
● Kevyt , jotta rengaspaineet ovat
mukavimmillaan enintään
3 henkilölle.
● Eco , jotta rengaspaineet ovat
ympäristöystävälliset autossa,
jossa matkustaa enintään
3 henkilöä.
● Maksimi enimmäiskuormitusta
varten.
Automaattinen oppimistoiminto Pyörien tai niiden sijainnin vaihtami‐
sen jälkeen auton on oltava paikal‐
laan n. 20 minuuttia, ennen kuin
järjestelmä tekee uuden laskutoimi‐
tuksen. Seuraava uudelleenoppimis‐
prosessi kestää enintään
10 minuuttia ajettaessa nopeudella
40 - 100 km/h. Vältä ajamista tämän
nopeusalueen ulkopuolella pidempiä
aikoja. Jos mahdollista, aja maaseu‐
tutiellä tai vastaavalla tiellä, jossa
ajaminen voi olla jatkuvaa. Uudellee‐
noppimisprosessin aikana kuljettajan
tietokeskuksessa voidaan näyttää
$ tai painearvot voivat vaihtua.
Jos uudelleenoppimisprosessin
aikana ilmenee ongelmia, kuljettajan
tietokeskuksessa näkyy virheilmoi‐
tus. w vilkkuu 60 sekuntia ja palaa
sen jälkeen jatkuvasti.
Jos näin tapahtuu, toista uudellee‐
noppimisprosessi. Pidä autoa paikal‐
laan noin 20 minuuttia ja aja sen
jälkeen uudelleen 10 minuuttia yllä
kuvatulla tavalla.
Kuviourien syvyys Tarkasta kuviourien syvyys säännöl‐
lisesti.
Turvallisuussyistä renkaat on uusit‐ tava kuviourien syvyyden ollessa
2-3 mm (talvirenkaissa 4 mm).

256Auton hoitoTurvallisuussyistä on suositeltavaa,
että saman akselin renkaiden kuviou‐
rien syvyys ei vaihtele yli 2 mm.
Kuviourien sallittu vähimmäissyvyys
(1,6 mm) on saavutettu, kun pinta on
kulunut kulumisvaroittimen (TWI = Tread Wear Indicator) tasolle. Kulu‐
misvaroittimien sijainti on merkitty
renkaan sivuun.
Jos eturenkaat ovat kuluneemmat
kuin takarenkaat, vaihda eturenkaat
taakse ajoittain. Tarkista, että pyörät
pyörivät samaan suuntaan kuin aikai‐
semmin.
Renkaat vanhenevat, vaikka niillä ei
ajettaisikaan. Suosittelemme renkai‐
den vaihtoa 6 vuoden välein.
Rengas- ja vannekoonmuuttaminen
Jos käytetään muita kuin tehtaalla
asennettujen renkaiden kokoja,
nopeusmittari ja renkaiden nimellis‐
paine on mahdollisesti ohjelmoitava
uudelleen ja autoon on ehkä tehtävä
muita muutoksia.
Kun jälkiasennetaan toisen rengas‐
koon renkaat, rengaspainetarra on
vaihdatettava.9 Varoitus
Väärä rengas- tai vannetyyppi voi
aiheuttaa onnettomuuden ja se mitätöi auton käyttöluvan.
Pölykapselit
Autossa on käytettävä tehtaan kulloi‐
sellekin ajoneuvolle hyväksymiä pöly‐ kapseleita ja renkaita, ja kaikkien
vanteen ja renkaan yhdistelmää
koskevien vaatimusten on täytyttävä.
Jos käytetään muita kuin tehtaan
hyväksymiä pölykapseleita ja
renkaita, renkaissa ei saa olla
vanteen suojareunaa.
Pölykapselit eivät saa haitata jarrujen
jäähdytystä.9 Varoitus
Väärä rengas- tai pölykapseli‐
tyyppi voi aiheuttaa rengaspai‐
neen äkillisen laskun ja sitä kautta
onnettomuuden.
Teräsvanteilla varustetut autot: Jos
käytetään pyörien lukkomuttereita,
pölykapseleita ei saa asentaa.

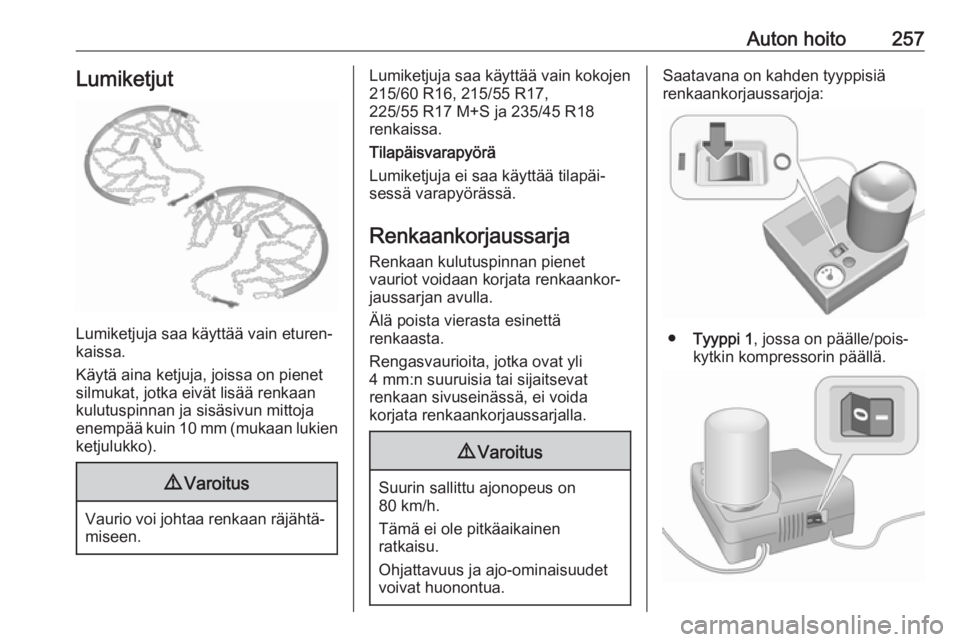

Auton hoito257Lumiketjut
Lumiketjuja saa käyttää vain eturen‐
kaissa.
Käytä aina ketjuja, joissa on pienet
silmukat, jotka eivät lisää renkaan
kulutuspinnan ja sisäsivun mittoja
enempää kuin 10 mm (mukaan lukien
ketjulukko).
9 Varoitus
Vaurio voi johtaa renkaan räjähtä‐
miseen.
Lumiketjuja saa käyttää vain kokojen215/60 R16, 215/55 R17,
225/55 R17 M+S ja 235/45 R18
renkaissa.
Tilapäisvarapyörä
Lumiketjuja ei saa käyttää tilapäi‐
sessä varapyörässä.
Renkaankorjaussarja
Renkaan kulutuspinnan pienet
vauriot voidaan korjata renkaankor‐ jaussarjan avulla.
Älä poista vierasta esinettä
renkaasta.
Rengasvaurioita, jotka ovat yli
4 mm:n suuruisia tai sijaitsevat
renkaan sivuseinässä, ei voida
korjata renkaankorjaussarjalla.9 Varoitus
Suurin sallittu ajonopeus on
80 km/h.
Tämä ei ole pitkäaikainen
ratkaisu.
Ohjattavuus ja ajo-ominaisuudet
voivat huonontua.
Saatavana on kahden tyyppisiä
renkaankorjaussarjoja:
● Tyyppi 1 , jossa on päälle/pois-
kytkin kompressorin päällä.

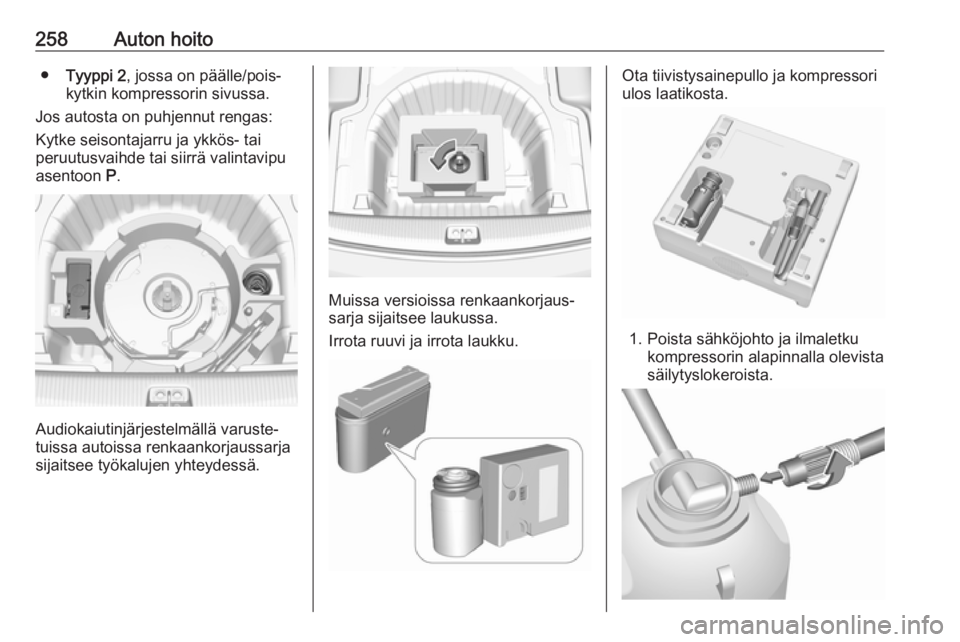

258Auton hoito●Tyyppi 2 , jossa on päälle/pois-
kytkin kompressorin sivussa.
Jos autosta on puhjennut rengas:
Kytke seisontajarru ja ykkös- tai
peruutusvaihde tai siirrä valintavipu
asentoon P.
Audiokaiutinjärjestelmällä varuste‐
tuissa autoissa renkaankorjaussarja
sijaitsee työkalujen yhteydessä.
Muissa versioissa renkaankorjaus‐ sarja sijaitsee laukussa.
Irrota ruuvi ja irrota laukku.
Ota tiivistysainepullo ja kompressori
ulos laatikosta.
1. Poista sähköjohto ja ilmaletku kompressorin alapinnalla olevista
säilytyslokeroista.
