OPEL INSIGNIA BREAK 2017.5 Sürücü El Kitabı (in Turkish)
Manufacturer: OPEL, Model Year: 2017.5, Model line: INSIGNIA BREAK, Model: OPEL INSIGNIA BREAK 2017.5Pages: 309, PDF Size: 8.37 MB

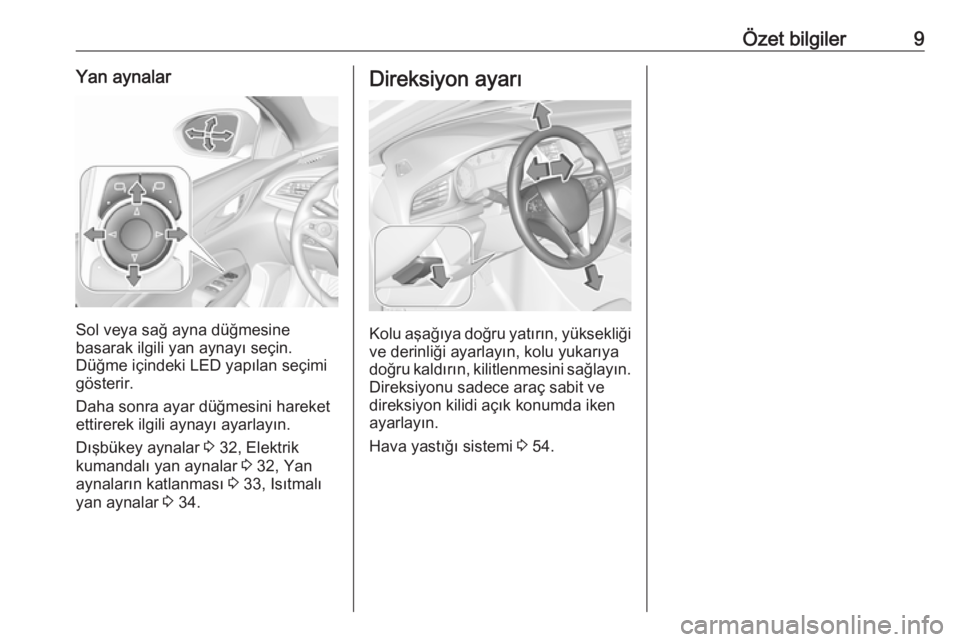

Page 11 of 309
Özet bilgiler9Yan aynalar
Sol veya sağ ayna düğmesine
basarak ilgili yan aynayı seçin.
Düğme içindeki LED yapılan seçimi
gösterir.
Daha sonra ayar düğmesini hareket
ettirerek ilgili aynayı ayarlayın.
Dışbükey aynalar 3 32, Elektrik
kumandalı yan aynalar 3 32, Yan
aynaların katlanması 3 33, Isıtmalı
yan aynalar 3 34.
Direksiyon ayarı
Kolu aşağıya doğru yatırın, yüksekliği
ve derinliği ayarlayın, kolu yukarıya
doğru kaldırın, kilitlenmesini sağlayın.
Direksiyonu sadece araç sabit ve
direksiyon kilidi açık konumda iken
ayarlayın.
Hava yastığı sistemi 3 54.

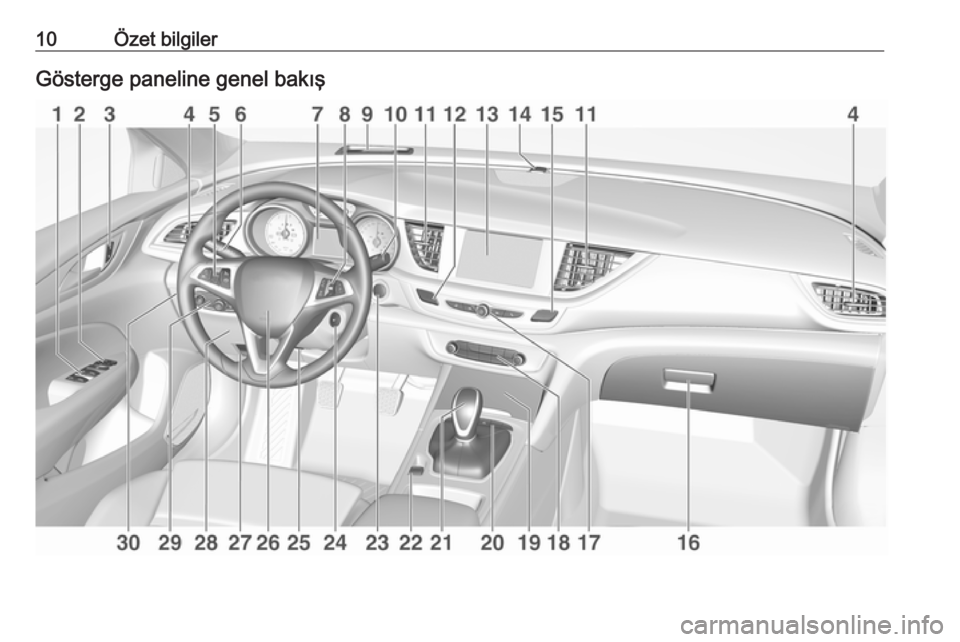

Page 12 of 309
10Özet bilgilerGösterge paneline genel bakış
Page 13 of 309
Özet bilgiler111Elektrik kumandalı camlar .....35
2 Yan aynalar ........................... 32
3 Merkezi kilit sistemi ...............22
4 Yan havalandırma çıkışları . 152
5 Hız Sabitleme Sistemi
(Cruise control) ..................181
Hız sınırlayıcı ...................... 183
Ayarlanabilir hız sabitleyici ..184
Önden çarpışma alarmı ......193
6 Dönüş ve şerit değiştirme
sinyalleri, selektör, kısa /
uzun huzmeli far, uzun
huzmeli far asistanı .............136
Araçtan çıkış aydınlatması . 140
Park lambaları .....................137
Sürücü bilgi sistemi (Driver
Information Center)
düğmeleri ............................ 106
7 Göstergeler .......................... 95
Sürücü Bilgi Sistemi ............106
8 Sürücü bilgi sistemi (Driver
Information Center)
düğmeleri ............................ 1069Baş üstü ekran ....................116
10 Ön cam silecekleri ve
yıkayıcı, far yıkayıcı, arka
silecek ve yıkayıcı ................83
11 Orta havalandırma çıkışları 152
12 Dörtlü ikaz flaşörü ..............136
13 Bilgi ekranı ......................... 114
14 Hırsızlık alarm sistemi
LED lambaları ......................29
15 Elektronik Stabilite
Kontrolü .............................. 177
Çekiş kontrol sistemi ..........176
16 Torpido gözü ........................ 70
17 Bilgi Ekranı çalıştırma
kumanda birimleri ................ 114
18 Klima Sistemi ...................... 143
19 Eşya saklama ve bagaj
bölümleri ............................... 70
20 Spor/Tur modu ...................178
Park asistanı/Gelişmiş
park desteği ....................... 201
Şeritte kalma asistanı ......... 222
Stop-start sistemi için eco
tuşu ..................................... 15921Manuel şanzıman ..............171
Otomatik şanzıman ............167
22 Elektrikli el freni ...................174
23 Güç düğmesi ....................... 156
25 Direksiyon ayarı ...................81
26 Korna ................................... 82
27 Motor kaputu açma kolu ....235
28 Sigorta kutusu ....................252
29 Aydınlatma anahtarı ...........129
Far seviye ayarlaması ........132
Ön/arka sis farları ............... 137
Gösterge aydınlatması .......138
30 Baş üstü ekran ....................116

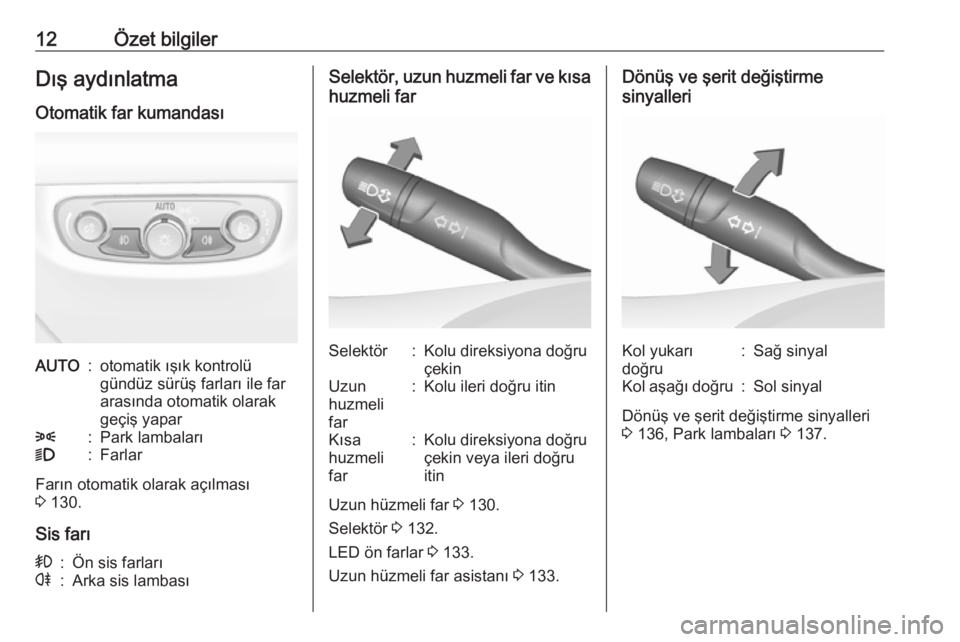

Page 14 of 309
12Özet bilgilerDış aydınlatma
Otomatik far kumandasıAUTO:otomatik ışık kontrolü
gündüz sürüş farları ile far
arasında otomatik olarak
geçiş yapar8:Park lambaları9:Farlar
Farın otomatik olarak açılması
3 130.
Sis farı
>:Ön sis farlarır:Arka sis lambasıSelektör, uzun huzmeli far ve kısa
huzmeli farSelektör:Kolu direksiyona doğru
çekinUzun
huzmeli
far:Kolu ileri doğru itinKısa
huzmeli
far:Kolu direksiyona doğru
çekin veya ileri doğru
itin
Uzun hüzmeli far 3 130.
Selektör 3 132.
LED ön farlar 3 133.
Uzun hüzmeli far asistanı 3 133.
Dönüş ve şerit değiştirme
sinyalleriKol yukarı
doğru:Sağ sinyalKol aşağı doğru:Sol sinyal
Dönüş ve şerit değiştirme sinyalleri
3 136, Park lambaları 3 137.

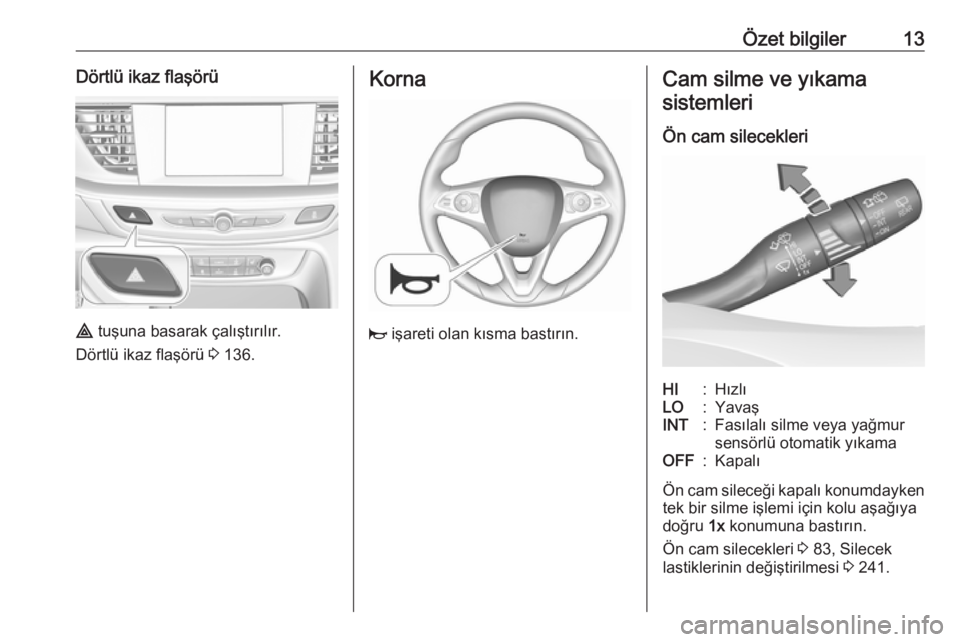

Page 15 of 309
Özet bilgiler13Dörtlü ikaz flaşörü
¨ tuşuna basarak çalıştırılır.
Dörtlü ikaz flaşörü 3 136.
Korna
j işareti olan kısma bastırın.
Cam silme ve yıkama
sistemleri
Ön cam silecekleriHI:HızlıLO:YavaşINT:Fasılalı silme veya yağmur
sensörlü otomatik yıkamaOFF:Kapalı
Ön cam sileceği kapalı konumdayken
tek bir silme işlemi için kolu aşağıya
doğru 1x konumuna bastırın.
Ön cam silecekleri 3 83, Silecek
lastiklerinin değiştirilmesi 3 241.

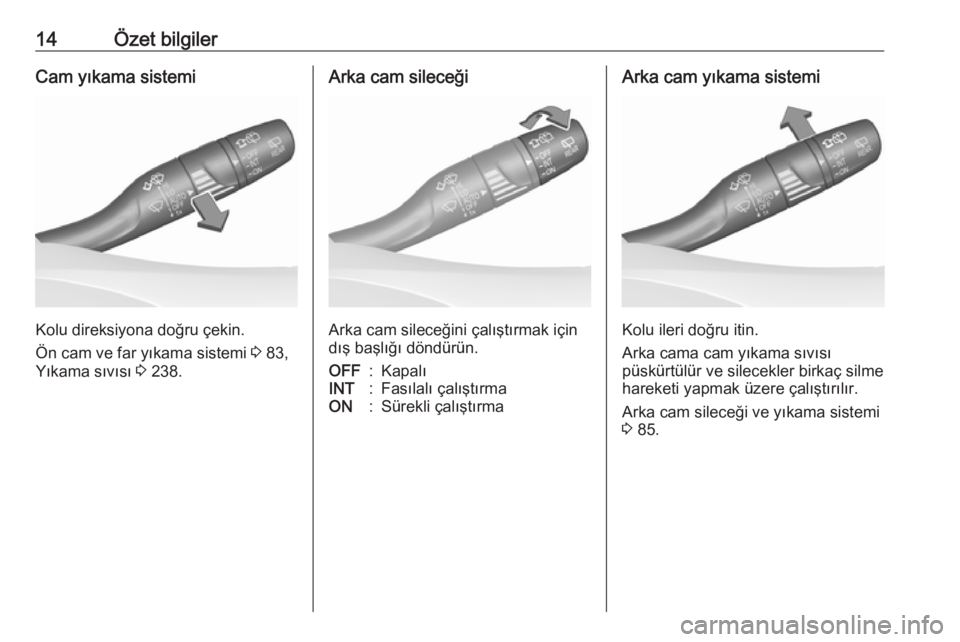

Page 16 of 309
14Özet bilgilerCam yıkama sistemi
Kolu direksiyona doğru çekin.
Ön cam ve far yıkama sistemi 3 83,
Yıkama sıvısı 3 238.
Arka cam sileceği
Arka cam sileceğini çalıştırmak için
dış başlığı döndürün.
OFF:KapalıINT:Fasılalı çalıştırmaON:Sürekli çalıştırmaArka cam yıkama sistemi
Kolu ileri doğru itin.
Arka cama cam yıkama sıvısı
püskürtülür ve silecekler birkaç silme
hareketi yapmak üzere çalıştırılır.
Arka cam sileceği ve yıkama sistemi
3 85.

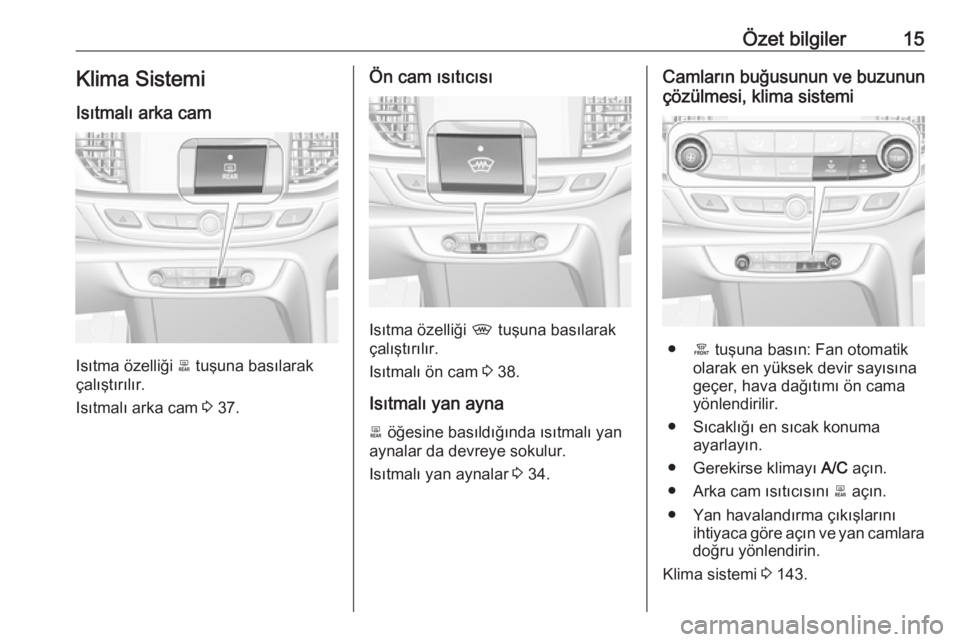

Page 17 of 309
Özet bilgiler15Klima SistemiIsıtmalı arka cam
Isıtma özelliği b tuşuna basılarak
çalıştırılır.
Isıtmalı arka cam 3 37.
Ön cam ısıtıcısı
Isıtma özelliği , tuşuna basılarak
çalıştırılır.
Isıtmalı ön cam 3 38.
Isıtmalı yan ayna b öğesine basıldığında ısıtmalı yan
aynalar da devreye sokulur.
Isıtmalı yan aynalar 3 34.
Camların buğusunun ve buzunun
çözülmesi, klima sistemi
● á tuşuna basın: Fan otomatik
olarak en yüksek devir sayısına
geçer, hava dağıtımı ön cama yönlendirilir.
● Sıcaklığı en sıcak konuma ayarlayın.
● Gerekirse klimayı A/C açın.
● Arka cam ısıtıcısını b açın.
● Yan havalandırma çıkışlarını ihtiyaca göre açın ve yan camlara
doğru yönlendirin.
Klima sistemi 3 143.

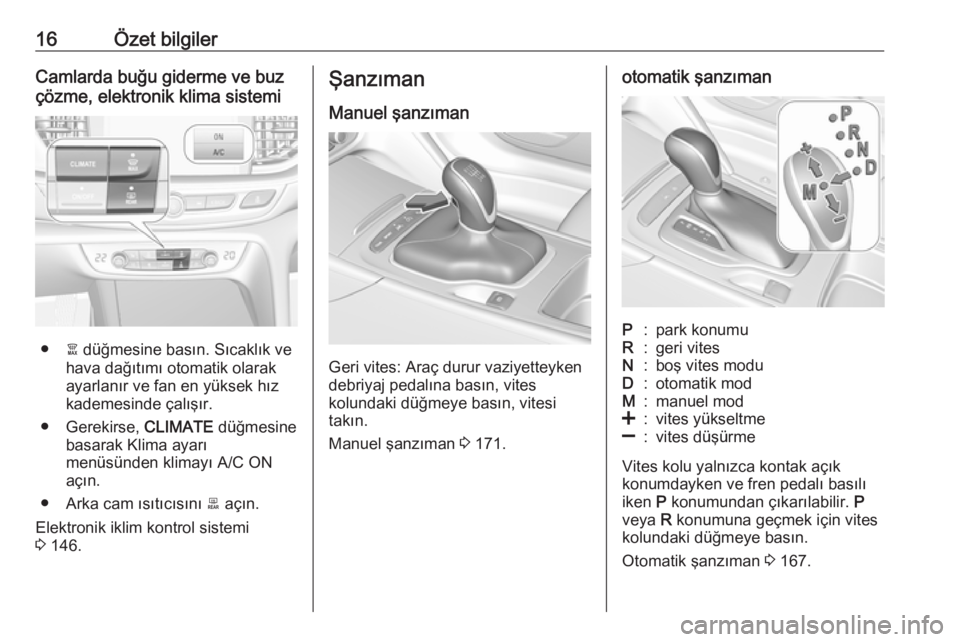

Page 18 of 309
16Özet bilgilerCamlarda buğu giderme ve buz
çözme, elektronik klima sistemi
● à düğmesine basın. Sıcaklık ve
hava dağıtımı otomatik olarak
ayarlanır ve fan en yüksek hız
kademesinde çalışır.
● Gerekirse, CLIMATE düğmesine
basarak Klima ayarı
menüsünden klimayı A/C ON
açın.
● Arka cam ısıtıcısını b açın.
Elektronik iklim kontrol sistemi
3 146.
Şanzıman
Manuel şanzıman
Geri vites: Araç durur vaziyetteyken
debriyaj pedalına basın, vites
kolundaki düğmeye basın, vitesi
takın.
Manuel şanzıman 3 171.
otomatik şanzımanP:park konumuR:geri vitesN:boş vites moduD:otomatik modM:manuel mod<:vites yükseltme]:vites düşürme
Vites kolu yalnızca kontak açık
konumdayken ve fren pedalı basılı iken P konumundan çıkarılabilir. P
veya R konumuna geçmek için vites
kolundaki düğmeye basın.
Otomatik şanzıman 3 167.
Page 19 of 309
Özet bilgiler17Sürüşe başlamak
Hareket etmeden önce kontrol
edin
● Lastik basınçları ve lastik durumu
3 255, 3 292.
● Motor yağı seviyesi ve sıvı seviyeleri 3 236.
● Tüm camlar, aynalar, dış aydınlatma ve araç plakaları
temiz olmalı, üzerinde kar ve buz
olmamalı ve fonksiyonunu yerine getirecek durumda olmalı.
● Koltukların, emniyet kemerinin ve
aynaların doğru konuma
getirilmiş olması gerekir. 3 32,
3 43, 3 53.
● Frenlerin düzgün işleyip işlemediğinin kontrolü araç
düşük hızlardayken yapılmalı, özellikle ıslak frenlerde.Motorun çalıştırılması
● Kontak anahtarı: anahtarı 2
konumuna döndürün.
Güç düğmesi: yeşil LED yanana
kadar birkaç saniye
Engine Start/Stop üzerine basın
● Direksiyon kilidini açmak için direksiyonu biraz hareket ettirin.
● Debriyaj pedalına ve fren pedalına basın.
● Otomatik şanzıman: Fren pedalına basın ve vites kolunu P
veya N konumuna getirin.
● Gaz pedalına basmayın.
● Dizel motorlar: ön ısıtma kontrol göstergesi ! sönene kadar
bekleyin.
● Kontak anahtarı: anahtarı 3
konumuna getirin ve bırakın.
Güç düğmesi: Engine Start/Stop
üzerine basın ve serbest bırakın
● Kısa süreli bir gecikmeden sonra
motor çalışır.
Motorun çalıştırılması 3 157.

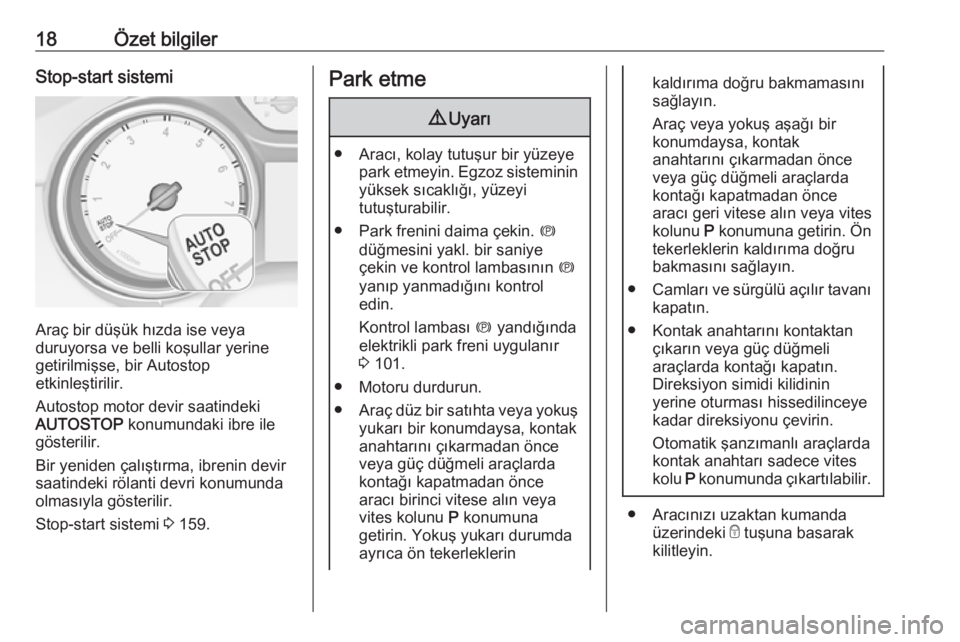

Page 20 of 309
18Özet bilgilerStop-start sistemi
Araç bir düşük hızda ise veya
duruyorsa ve belli koşullar yerine
getirilmişse, bir Autostop
etkinleştirilir.
Autostop motor devir saatindeki
AUTOSTOP konumundaki ibre ile
gösterilir.
Bir yeniden çalıştırma, ibrenin devir
saatindeki rölanti devri konumunda olmasıyla gösterilir.
Stop-start sistemi 3 159.
Park etme9 Uyarı
● Aracı, kolay tutuşur bir yüzeye
park etmeyin. Egzoz sisteminin
yüksek sıcaklığı, yüzeyi
tutuşturabilir.
● Park frenini daima çekin. m
düğmesini yakl. bir saniye
çekin ve kontrol lambasının m
yanıp yanmadığını kontrol
edin.
Kontrol lambası m yandığında
elektrikli park freni uygulanır
3 101.
● Motoru durdurun.
● Araç düz bir satıhta veya yokuş
yukarı bir konumdaysa, kontakanahtarını çıkarmadan önce
veya güç düğmeli araçlarda
kontağı kapatmadan önce
aracı birinci vitese alın veya
vites kolunu P konumuna
getirin. Yokuş yukarı durumda
ayrıca ön tekerleklerin
kaldırıma doğru bakmamasını
sağlayın.
Araç veya yokuş aşağı bir
konumdaysa, kontak
anahtarını çıkarmadan önce
veya güç düğmeli araçlarda
kontağı kapatmadan önce
aracı geri vitese alın veya vites
kolunu P konumuna getirin. Ön
tekerleklerin kaldırıma doğru bakmasını sağlayın.
● Camları ve sürgülü açılır tavanı
kapatın.
● Kontak anahtarını kontaktan çıkarın veya güç düğmeli
araçlarda kontağı kapatın.
Direksiyon simidi kilidinin
yerine oturması hissedilinceye
kadar direksiyonu çevirin.
Otomatik şanzımanlı araçlarda
kontak anahtarı sadece vites
kolu P konumunda çıkartılabilir.
● Aracınızı uzaktan kumanda
üzerindeki e tuşuna basarak
kilitleyin.
