Koltuklar, Güvenlik Sistemleri61Çocuk emniyet sistemi9Tehlike
Ön yolcu koltuğunda arkaya
bakan bir çocuk emniyet sistemi
kullanılıyorsa, ön yolcu
koltuğundaki hava yastığı sistemi
devreden çıkarılmalıdır. Bu
durum, tablo 3 64'de belirtildiği
üzere belli öne bakan çocuk
emniyet sistemleri için de
geçerlidir.
Hava yastığının devre dışı
bırakılması 3 59, Hava yastığı etiketi
3 54.
Aracınıza uygun olarak tasarlanmış
bir çocuk emniyet sistemini
kullanmanızı tavsiye ederiz. Daha
fazla bilgi için, yetkili servis ile irtibata
geçin.
Çocuk emniyet sistemi kullanılırken
aşağıda belirtilen kullanma ve montaj talimatlarına ve çocuk emniyet
sistemi ile birlikte verilen kullanım
kılavuzuna uyun.
Yerel ve ulusal kurallara ve düzenlemelere mutlaka uyun. Bazı
ülkelerde çocuk emniyet sistemlerinin ön koltuklarda kullanılmasına
müsaade edilmez.
Çocuk emniyet sistemleri şunlarla
sabitlenebilir:
● Üç noktalı emniyet kemeri
● ISOFIX braketleri
● Top-tether
Üç noktalı emniyet kemeri Çocuk emniyet sistemleri üç noktalı
emniyet sistemi kullanılarak
sabitlenebilir. Kullanılan çocuk
emniyet sistemlerinin büyüklüğüne
bağlı olarak, arka koltuğa üç adede
kadar çocuk emniyet sistemi
bağlanabilir 3 64.ISOFIX braketleri
Aracınız için onaylanmış ISOFIX
çocuk emniyet sistemlerini ISOFIX
braketlerine sabitleyin. Arca özel
ISOFIX çocuk emniyet sistemi
konumları ISOFIX tablosunda
işaretlenmiştir 3 64.
ISOFIX braketleri koltuk sırtlığındaki etiketlerle belirtilmiştir.
Bir i-Size çocuk emniyet sistemi BM
Yönetmeliği No. 129'a uygun bir
üniversal ISOFIX çocuk emniyet
sistemidir.

62Koltuklar, Güvenlik SistemleriTüm i-Size çocuk emniyet sistemleri,
i-Size için uygun herhangi bir araç
koltuğunda kullanılabilir, i-Size
tablosu 3 64.
ISOFIX braketlerine ek olarak bir Top- tehter kayış veya destek ayağı
kullanılmalıdır.
i-Size çocuk koltukları ve i-Size onaylı araç koltukları i-Size sembolüyle
belirtilmiştir, resme bakınız.
Top-tether sabitleme halkaları
Top-tether sabitleme halkaları çocuk koltuğu sembolü : ile işaretlenmiştir.
ISOFIX braketlerine ek olarak
Top-Tether kayışını Top-Tether
sabitleme halkalarına sabitleyin.
Üniversal kategorideki ISOFIX çocuk
emniyet sistemleri ilgili çizelgede IUF
ibaresiyle gösterilmektedir 3 64.
Doğru sistem seçimi
Bir çocuk emniyet sistemlerinin
takılması için en rahat yer arka
koltuklardır.
Çocuğunuz araç içerisinde mümkün
olduğunca yüzü aracın arka kısmına
bakacak şekilde taşınmalıdır. Bu
durum çocuğun yetişkinlere kıyasla
çok zayıf olan bel kemiğinin bir kaza
durumunda daha az yüklenmeye
maruz kalmasını sağlar.
Geçerli UN ECE kurallarına uygun
emniyet sistemleri uygundur. Çocuk
emniyet sistemlerinin zorunlu olarak
kullanılması ile ilgili olarak yerel
yasaları ve talimatları gözden geçirin.
Aşağıdaki ağırlık sınıfları için şu
çocuk emniyet sistemleri tavsiye
edilmektedir:
Grup 0 ve Grup 0+ için 13 kg'a kadar
olan çocuklar için Maxi Cosi Cabriofix ve Grup I'de 13 kg ila 18 kg ağırlıktakiçocuklar için Duo Plus.
Monte edilecek çocuk koltuğu
sisteminin araç tipiyle uyumlu
olduğundan emin olun.
Çocuk emniyet sisteminin araç
içindeki sabitleme konumunun doğru
olduğundan emin olun, bkz.
aşağıdaki tablolar.
Çocukların araca, araç trafiğinin
olmadığı taraftan binip inmelerini
sağlayın.
Çocuk emniyet sistemi
kullanılmadığında emniyet kemeriyle
sabitleştirin veya araçtan çıkartın.

Koltuklar, Güvenlik Sistemleri65ISOFIX braketli ISOFIX çocuk emniyet sistemleri için müsaade edilen kullanım yöntemleri
Ağırlık sınıfıEbat sınıfıSabitleme
Ön yolcu koltuğunda
Arka yan koltuklardaArka orta
koltukta
Hava yastığı
etkinHava yastığı
devre dışıGrup 0: 10 kg'a kadarGISO/L2XXXXFISO/L1XXXXEISO/R1XXIL 3XGrup 0+: 13 kg'a kadarEISO/R1XXIL3XDISO/R2XXIL 3XCISO/R3XXIL3XGrup I: 9 - 18 kg arasıDISO/R2XXIL3,4XCISO/R3XXIL 3,4XBISO/F2XXIL, IUF 3,4XB1ISO/F2XXXIL, IUF3,4XAISO/F3XXIL, IUF 3,4XGrup II: 15 - 25 kg arasıXXIL3,4XGrup III: 22 - 36 kg arasıXXIL3,4X

Koltuklar, Güvenlik Sistemleri67ISOFIX braketli i-Size çocuk emniyet sistemleri için müsaade edilen kullanım yöntemleriÖn yolcu koltuğunda
Arka yan koltuklardaArka orta koltukta
Hava yastığı etkinHava yastığı devre dışıi-Size çocuk emniyet sistemleriXXi - UXi - U:i-Size 'üniversal' öne ve arkaya bakan çocuk emniyet sistemleri için uygundurX:oturma konumu i-Size 'üniversal' çocuk emniyet sistemleri için uygun değil

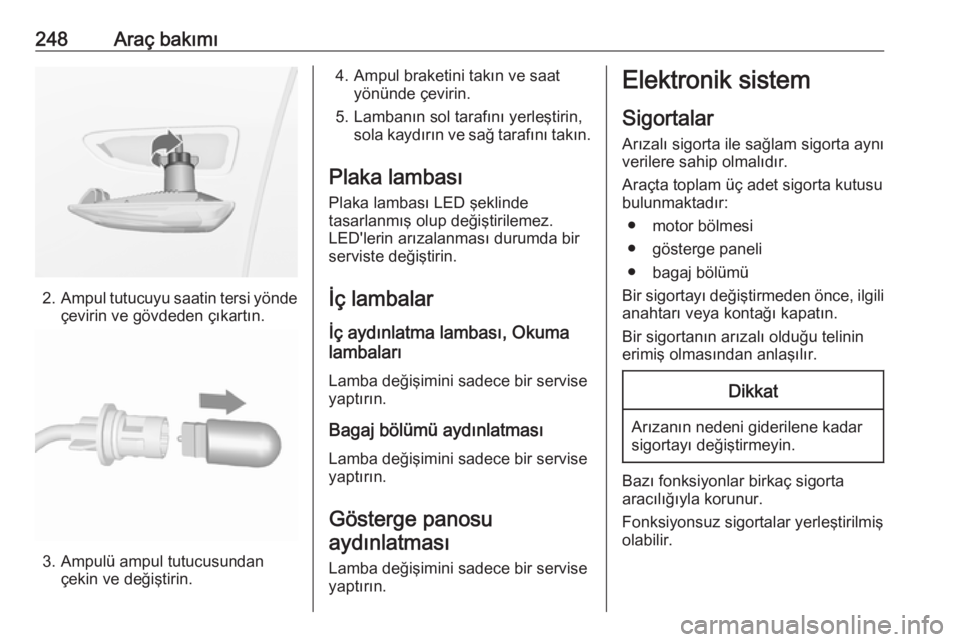

248Araç bakımı
2.Ampul tutucuyu saatin tersi yönde
çevirin ve gövdeden çıkartın.
3. Ampulü ampul tutucusundan çekin ve değiştirin.
4. Ampul braketini takın ve saatyönünde çevirin.
5. Lambanın sol tarafını yerleştirin, sola kaydırın ve sağ tarafını takın.
Plaka lambası Plaka lambası LED şeklinde
tasarlanmış olup değiştirilemez.
LED'lerin arızalanması durumda bir
serviste değiştirin.
İç lambalar
İç aydınlatma lambası, Okuma
lambaları
Lamba değişimini sadece bir servise yaptırın.
Bagaj bölümü aydınlatmasıLamba değişimini sadece bir servise
yaptırın.
Gösterge panosu aydınlatması
Lamba değişimini sadece bir servise
yaptırın.Elektronik sistem
Sigortalar Arızalı sigorta ile sağlam sigorta aynı
verilere sahip olmalıdır.
Araçta toplam üç adet sigorta kutusu bulunmaktadır:
● motor bölmesi
● gösterge paneli ● bagaj bölümü
Bir sigortayı değiştirmeden önce, ilgili
anahtarı veya kontağı kapatın.
Bir sigortanın arızalı olduğu telinin
erimiş olmasından anlaşılır.Dikkat
Arızanın nedeni giderilene kadar
sigortayı değiştirmeyin.
Bazı fonksiyonlar birkaç sigorta
aracılığıyla korunur.
Fonksiyonsuz sigortalar yerleştirilmiş
olabilir.

264Araç bakımı9. Sızdırmazlık maddesi şişesininboşalması esnasında (yaklaşık
30 saniye) kompresördeki basınç
göstergesi kısa süreli olarak
6 bar basıncı gösterir. Ardından
basınç tekrar gösteririlir.
10. Sızdırmazlık maddesinin tamamı lastiğin içine pompalanır.
Ardından lastik şişirilir.
11. Öngörülen lastik hava basıncına 10 dakika içerisinde
ulaşılabilmelidir. Lastik hava
basıncı 3 292. Doğru basınç
değerine ulaşıldığında
kompresörü kapatın.
Kompresörü 10 dakikadan fazla
çalıştırmayın.
Tip 1: lastik hava basıncının
10 dakika içinde elde edilmemesi
halinde, lastik onarım setini
çıkarın. Aracı bundan sonra bir
tekerlek devri kadar hareket
ettirin. Lastik tamir setini tekrar
bağlayın ve dolum işlemini
10 dakika boyunca devam ettirin.
Lastik hava basıncını bir kez daha
kontrol edin. Öngörülen lastik
basıncına bundan sonra hala
ulaşılamıyorsa, lastik ağır hasargörmüş demektir. Bir servise
başvurun.
Hava basıncının 10 dakika içinde
elde edilmesi halinde, kompresörü kullanarak basınç
göstergesi üzerindeki düğmeyle
azaltmak veya artırmak suretiyle
öngörülen lastik hava basıncına
düzeltin.
Tip 2: lastik onarım setini çıkarın
ve derhal aracı 10 km'ye kadar bir
mesafe sürün, ancak 10 dakikayı
geçirmeyin. Lastik hava basıncını
bir kez daha kontrol edin. Lastik
hava basıncı elde edilmezse,
lastik onarım setini tekrar
bağlayın ve doldurma işlemine
10 dakika devam edin. Öngörülen
lastik basıncına bundan sonra
hala ulaşılamıyorsa, lastik ağır
hasar görmüş demektir. Bir
servise başvurun.
Hava basıncının elde edilmesi
halinde, kompresörü kullanarak
hava doldurma hortumundaki
hava boşaltma supabını açmak
suretiyle (saat yönü tersine
çevirin) artırarak veya azaltarak
öngörülen lastik hava basıncına
düzeltin.
12. Lastik tamir setini çıkarın. Tip 1: braketin üzerindeki
mandala basarak sızdırmazlık
maddesi şişesini braketten
çıkarın. Lastik dolum bağlantısını
sızdırmazlık maddesi şişesindeki
boş bağlantı ucuna vidalayın.
Böylece sızdırmazlık maddesinin
sızması engellenmiş olur.
Tip 2: Sızdırmazlık maddesi şişesi
kompresörden çıkarılamaz.
Sızdırmazlık maddesi şişesini
atölyenizde çıkarttırın.
13. Lastik onarım setini bagaj bölümündeki yerine koyun.
