OPEL INSIGNIA BREAK 2017.75 Betriebsanleitung (in German)
Manufacturer: OPEL, Model Year: 2017.75, Model line: INSIGNIA BREAK, Model: OPEL INSIGNIA BREAK 2017.75Pages: 341, PDF-Größe: 9.13 MB
Page 21 of 341

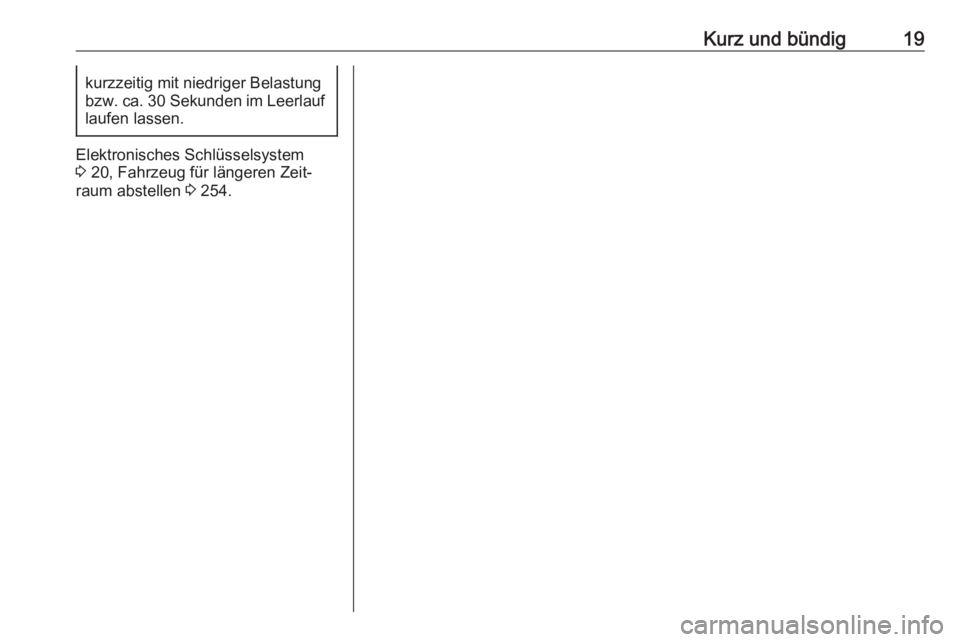

Kurz und bündig19kurzzeitig mit niedriger Belastung
bzw. ca. 30 Sekunden im Leerlauf
laufen lassen.
Elektronisches Schlüsselsystem
3 20, Fahrzeug für längeren Zeit‐
raum abstellen 3 254.
Page 22 of 341

20Schlüssel, Türen, FensterSchlüssel, Türen,
FensterSchlüssel, Verriegelung ...............20
Elektronisches Schlüsselsystem ....................... 20
Gespeicherte Einstellungen ......22
Zentralverriegelung ...................22
Automatische Betätigung der Zentralverriegelung ..................26
Kindersicherung ........................28
Türen ........................................... 28
Laderaum .................................. 28
Fahrzeugsicherung ......................34
Diebstahlsicherung ....................34
Diebstahlwarnanlage .................34
Wegfahrsperre ........................... 37
Außenspiegel ............................... 37
Asphärische Wölbung ...............37
Elektrisches Einstellen ..............37
Klappbare Spiegel .....................38
Beheizbare Spiegel ...................39
Automatisches Abblenden .........39
Innenspiegel ................................ 39
Manuelles Abblenden ................39
Automatisches Abblenden .........40Fenster ......................................... 40
Windschutzscheibe ...................40
Elektrische Fensterbetätigung ...41
Heckscheibenheizung ...............43
Windschutzscheibenheizung .....43
Sonnenblenden ......................... 43
Dach ............................................ 44
Schiebedach .............................. 44Schlüssel, Verriegelung
ElektronischesSchlüsselsystem
Folgende Funktionen können über
die Funkfernbedienung gesteuert
werden:
● Zentralverriegelung 3 22
● Zündung einschalten und Motor anlassen 3 170
Page 23 of 341

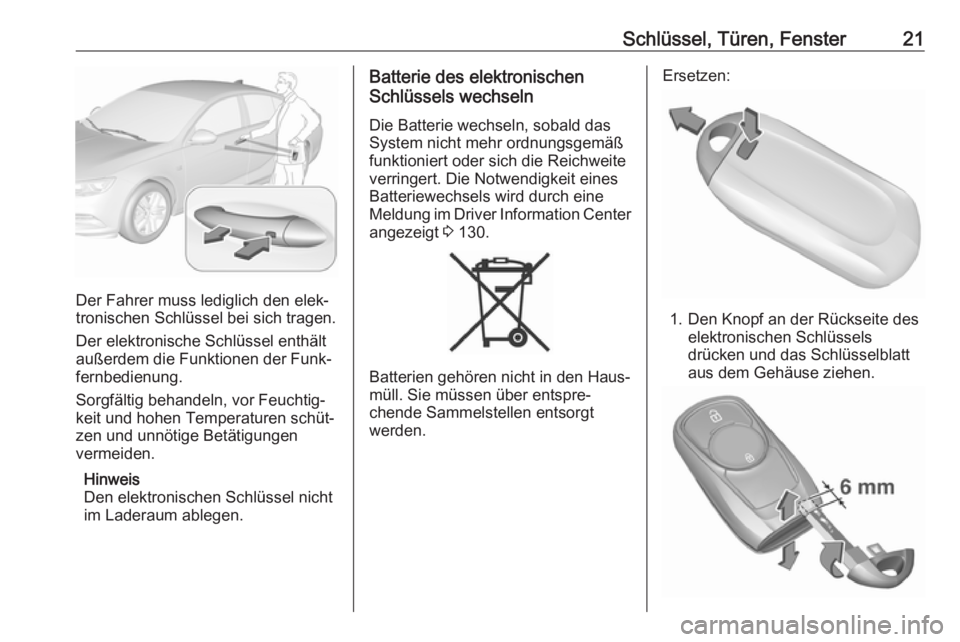

Schlüssel, Türen, Fenster21
Der Fahrer muss lediglich den elek‐
tronischen Schlüssel bei sich tragen.
Der elektronische Schlüssel enthält
außerdem die Funktionen der Funk‐
fernbedienung.
Sorgfältig behandeln, vor Feuchtig‐
keit und hohen Temperaturen schüt‐
zen und unnötige Betätigungen
vermeiden.
Hinweis
Den elektronischen Schlüssel nicht
im Laderaum ablegen.
Batterie des elektronischen
Schlüssels wechseln
Die Batterie wechseln, sobald das
System nicht mehr ordnungsgemäß
funktioniert oder sich die Reichweite
verringert. Die Notwendigkeit eines
Batteriewechsels wird durch eine
Meldung im Driver Information Center angezeigt 3 130.
Batterien gehören nicht in den Haus‐
müll. Sie müssen über entspre‐
chende Sammelstellen entsorgt
werden.
Ersetzen:
1. Den Knopf an der Rückseite des elektronischen Schlüssels
drücken und das Schlüsselblatt
aus dem Gehäuse ziehen.
Page 24 of 341

22Schlüssel, Türen, Fenster2. Das Schlüsselblatt wieder etwa 6mm weit einführen und den
Schlüssel drehen, um das
Gehäuse zu öffnen. Wenn das
Schlüsselblatt zu weit eingeführt
wird, kann dies das Gehäuse
beschädigen.
3. Batterie herausnehmen und ersetzen. Eine CR 2032 oder
äquivalente Batterie verwenden.
Die Einbauposition beachten.
4. Das Gehäuse schließen und das Schlüsselblatt einführen.
Batterien gehören nicht in den Haus‐ müll. Sie müssen über entspre‐
chende Sammelstellen entsorgt
werden.
StörungIst eine Betätigung der Zentralverrie‐
gelung nicht möglich oder lässt sich
der Motor nicht starten, können
folgende Ursachen vorliegen:
● Störung des elektronischen Schlüssels.
● Der elektronische Schlüssel befindet sich außerhalb des
Empfangsbereichs.● Die Batteriespannung ist zu nied‐
rig.
● Überlastung des Zentralverriege‐
lungssystems durch häufige
Betätigung in kurzen Abständen
und daher Unterbrechung der
Stromversorgung für kurze Zeit.
● Überlagerung der Funkwellen durch externe Funkanlagen mit
höherer Leistung.
Zur Behebung der Störungsursache
Position des elektronischen Schlüs‐
sels verändern.
Manuelles Entriegeln 3 22.
Gespeicherte Einstellungen
Bei jedem Ausschalten der Zündung
werden folgende Einstellungen auto‐
matisch im elektronischen Schlüssel
gespeichert:
● Automatische Klimatisierung
● Beleuchtung
● Infotainment System
● Zentralverriegelung
● Einstellungen Sport-Modus
● KomforteinstellungenDie gespeicherten Einstellungen
werden beim nächsten Einschalten
der Zündung mit dem gespeicherten
elektronischen Schlüssel 3 20 auto‐
matisch abgerufen.
Vorbedingung hierzu ist, dass auf
dem Info-Display in den persönlichen
Einstellungen Personalisierung durch
Fahrer aktiviert ist. Diese Einstellung
muss für jeden verwendeten elektro‐
nischen Schlüssel vorgenommen
werden. Die Statusänderung ist erst
nach einem Verriegeln und
anschließenden Entriegeln des Fahr‐
zeugs verfügbar.
Die zugewiesene Speicherposition
des elektrisch verstellbaren Sitzes
wird beim Einschalten der Zündung
automatisch abgerufen, wenn Autom.
Abruf gespeich. Einstellungen im
Info-Display für den gespeicherten
elektronischen Schlüssel aktiviert ist.
Elektrisch verstellbarer Sitz 3 51.
Fahrzeugpersonalisierung 3 132.
Zentralverriegelung Ent- und verriegelt Türen, Laderaum
und Tankklappe.
Page 25 of 341

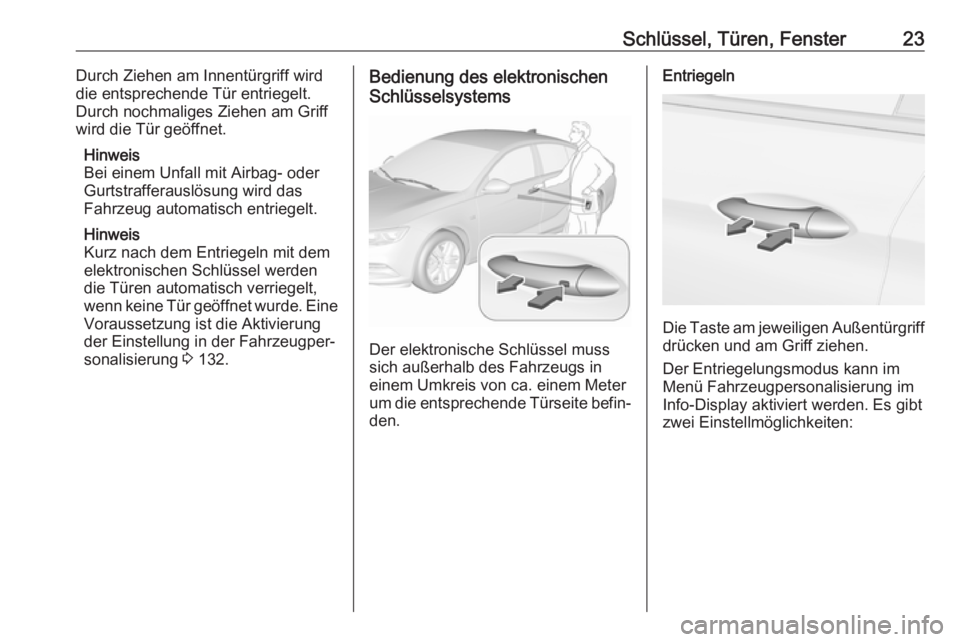

Schlüssel, Türen, Fenster23Durch Ziehen am Innentürgriff wird
die entsprechende Tür entriegelt.
Durch nochmaliges Ziehen am Griff
wird die Tür geöffnet.
Hinweis
Bei einem Unfall mit Airbag- oder
Gurtstrafferauslösung wird das
Fahrzeug automatisch entriegelt.
Hinweis
Kurz nach dem Entriegeln mit dem
elektronischen Schlüssel werden
die Türen automatisch verriegelt,
wenn keine Tür geöffnet wurde. Eine
Voraussetzung ist die Aktivierung
der Einstellung in der Fahrzeugper‐
sonalisierung 3 132.Bedienung des elektronischen
Schlüsselsystems
Der elektronische Schlüssel muss
sich außerhalb des Fahrzeugs in
einem Umkreis von ca. einem Meter
um die entsprechende Türseite befin‐
den.
Entriegeln
Die Taste am jeweiligen Außentürgriff drücken und am Griff ziehen.
Der Entriegelungsmodus kann im
Menü Fahrzeugpersonalisierung im
Info-Display aktiviert werden. Es gibt
zwei Einstellmöglichkeiten:
Page 26 of 341

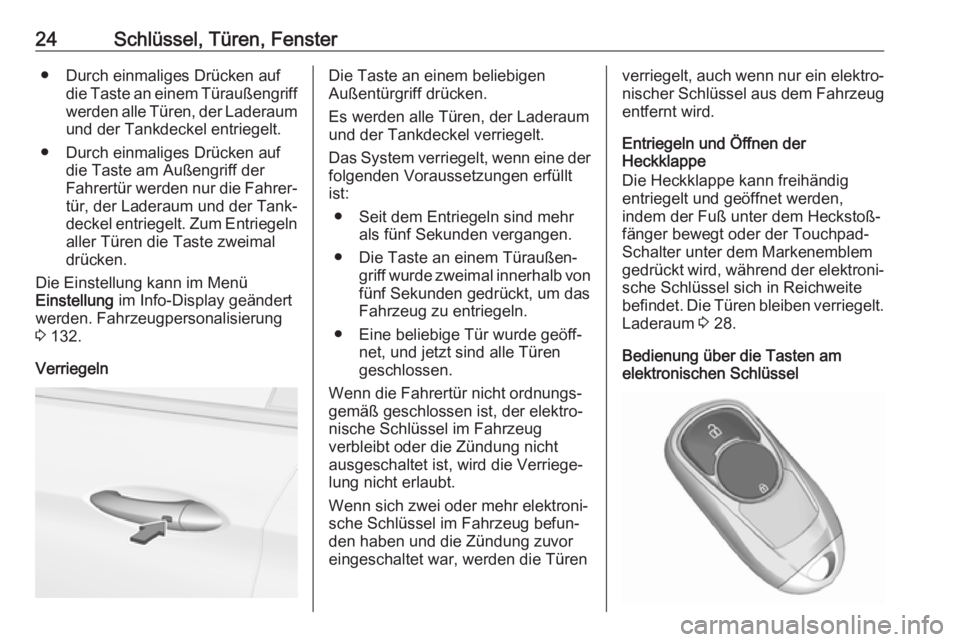

24Schlüssel, Türen, Fenster● Durch einmaliges Drücken aufdie Taste an einem Türaußengriff
werden alle Türen, der Laderaum und der Tankdeckel entriegelt.
● Durch einmaliges Drücken auf die Taste am Außengriff der
Fahrertür werden nur die Fahrer‐
tür, der Laderaum und der Tank‐
deckel entriegelt. Zum Entriegeln aller Türen die Taste zweimal
drücken.
Die Einstellung kann im Menü
Einstellung im Info-Display geändert
werden. Fahrzeugpersonalisierung
3 132.
VerriegelnDie Taste an einem beliebigen
Außentürgriff drücken.
Es werden alle Türen, der Laderaum und der Tankdeckel verriegelt.
Das System verriegelt, wenn eine der folgenden Voraussetzungen erfüllt
ist:
● Seit dem Entriegeln sind mehr als fünf Sekunden vergangen.
● Die Taste an einem Türaußen‐ griff wurde zweimal innerhalb vonfünf Sekunden gedrückt, um das
Fahrzeug zu entriegeln.
● Eine beliebige Tür wurde geöff‐ net, und jetzt sind alle Türen
geschlossen.
Wenn die Fahrertür nicht ordnungs‐
gemäß geschlossen ist, der elektro‐
nische Schlüssel im Fahrzeug
verbleibt oder die Zündung nicht
ausgeschaltet ist, wird die Verriege‐
lung nicht erlaubt.
Wenn sich zwei oder mehr elektroni‐
sche Schlüssel im Fahrzeug befun‐
den haben und die Zündung zuvor
eingeschaltet war, werden die Türenverriegelt, auch wenn nur ein elektro‐
nischer Schlüssel aus dem Fahrzeug
entfernt wird.
Entriegeln und Öffnen der
Heckklappe
Die Heckklappe kann freihändig
entriegelt und geöffnet werden,
indem der Fuß unter dem Heckstoß‐
fänger bewegt oder der Touchpad-
Schalter unter dem Markenemblem
gedrückt wird, während der elektroni‐
sche Schlüssel sich in Reichweite
befindet. Die Türen bleiben verriegelt. Laderaum 3 28.
Bedienung über die Tasten am
elektronischen Schlüssel
Page 27 of 341

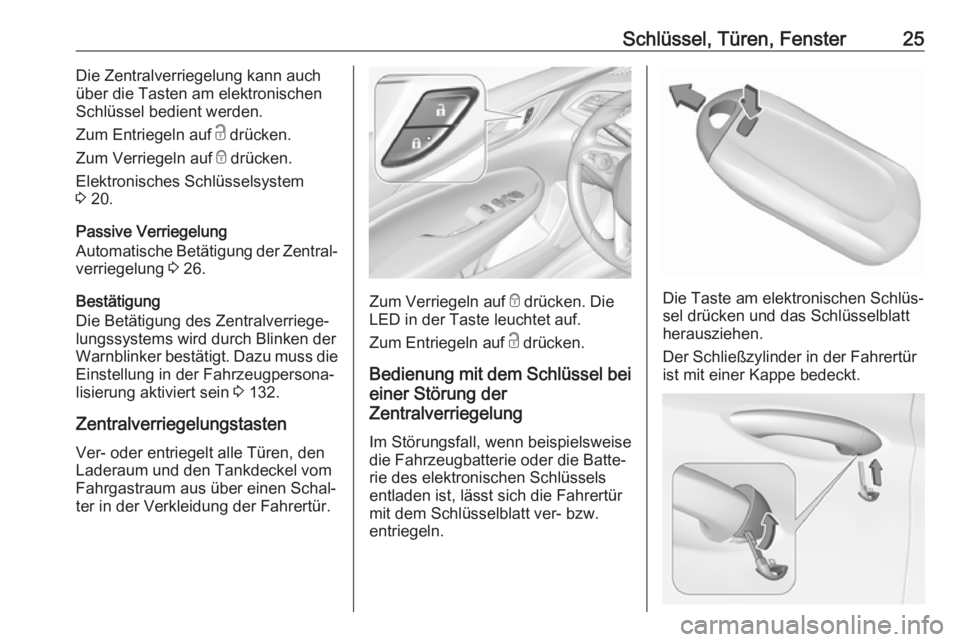

Schlüssel, Türen, Fenster25Die Zentralverriegelung kann auch
über die Tasten am elektronischen
Schlüssel bedient werden.
Zum Entriegeln auf c drücken.
Zum Verriegeln auf e drücken.
Elektronisches Schlüsselsystem
3 20.
Passive Verriegelung
Automatische Betätigung der Zentral‐
verriegelung 3 26.
Bestätigung
Die Betätigung des Zentralverriege‐
lungssystems wird durch Blinken der
Warnblinker bestätigt. Dazu muss die Einstellung in der Fahrzeugpersona‐
lisierung aktiviert sein 3 132.
Zentralverriegelungstasten
Ver- oder entriegelt alle Türen, den
Laderaum und den Tankdeckel vom
Fahrgastraum aus über einen Schal‐ ter in der Verkleidung der Fahrertür.
Zum Verriegeln auf e drücken. Die
LED in der Taste leuchtet auf.
Zum Entriegeln auf c drücken.
Bedienung mit dem Schlüssel bei
einer Störung der
Zentralverriegelung
Im Störungsfall, wenn beispielsweise
die Fahrzeugbatterie oder die Batte‐
rie des elektronischen Schlüssels
entladen ist, lässt sich die Fahrertür
mit dem Schlüsselblatt ver- bzw.
entriegeln.Die Taste am elektronischen Schlüs‐
sel drücken und das Schlüsselblatt
herausziehen.
Der Schließzylinder in der Fahrertür
ist mit einer Kappe bedeckt.
Page 28 of 341

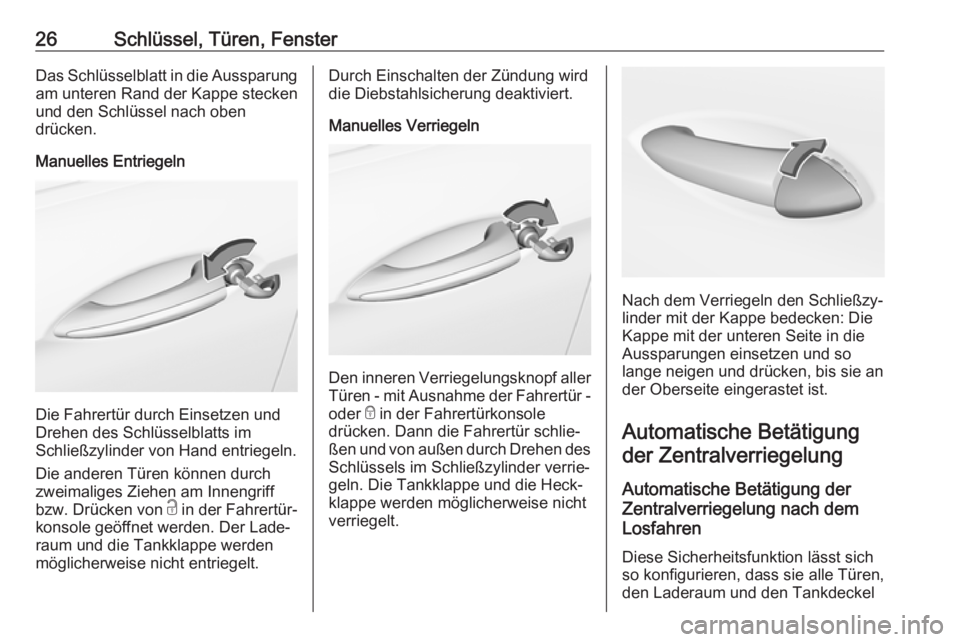

26Schlüssel, Türen, FensterDas Schlüsselblatt in die Aussparungam unteren Rand der Kappe steckenund den Schlüssel nach oben
drücken.
Manuelles Entriegeln
Die Fahrertür durch Einsetzen und
Drehen des Schlüsselblatts im
Schließzylinder von Hand entriegeln.
Die anderen Türen können durch
zweimaliges Ziehen am Innengriff
bzw. Drücken von c in der Fahrertür‐
konsole geöffnet werden. Der Lade‐
raum und die Tankklappe werden
möglicherweise nicht entriegelt.
Durch Einschalten der Zündung wird
die Diebstahlsicherung deaktiviert.
Manuelles Verriegeln
Den inneren Verriegelungsknopf aller
Türen - mit Ausnahme der Fahrertür -
oder e in der Fahrertürkonsole
drücken. Dann die Fahrertür schlie‐
ßen und von außen durch Drehen des Schlüssels im Schließzylinder verrie‐
geln. Die Tankklappe und die Heck‐
klappe werden möglicherweise nicht
verriegelt.
Nach dem Verriegeln den Schließzy‐
linder mit der Kappe bedecken: Die
Kappe mit der unteren Seite in die
Aussparungen einsetzen und so
lange neigen und drücken, bis sie an
der Oberseite eingerastet ist.
Automatische Betätigungder Zentralverriegelung
Automatische Betätigung der
Zentralverriegelung nach dem
Losfahren
Diese Sicherheitsfunktion lässt sich
so konfigurieren, dass sie alle Türen,
den Laderaum und den Tankdeckel

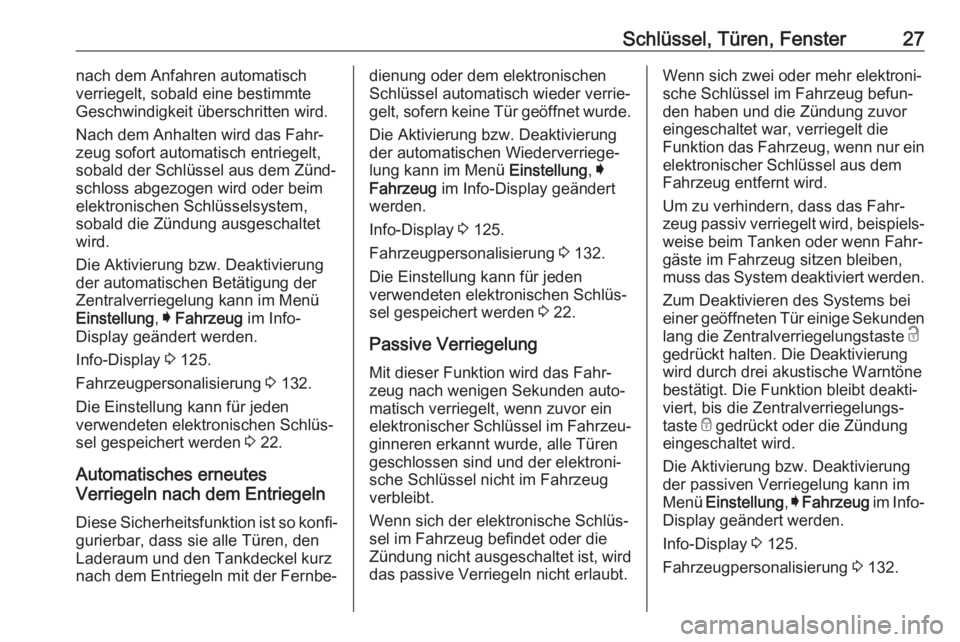

Page 29 of 341

Schlüssel, Türen, Fenster27nach dem Anfahren automatisch
verriegelt, sobald eine bestimmte
Geschwindigkeit überschritten wird.
Nach dem Anhalten wird das Fahr‐
zeug sofort automatisch entriegelt,
sobald der Schlüssel aus dem Zünd‐
schloss abgezogen wird oder beim
elektronischen Schlüsselsystem,
sobald die Zündung ausgeschaltet
wird.
Die Aktivierung bzw. Deaktivierung
der automatischen Betätigung der
Zentralverriegelung kann im Menü
Einstellung , I Fahrzeug im Info-
Display geändert werden.
Info-Display 3 125.
Fahrzeugpersonalisierung 3 132.
Die Einstellung kann für jeden
verwendeten elektronischen Schlüs‐
sel gespeichert werden 3 22.
Automatisches erneutes
Verriegeln nach dem Entriegeln
Diese Sicherheitsfunktion ist so konfi‐ gurierbar, dass sie alle Türen, den
Laderaum und den Tankdeckel kurz
nach dem Entriegeln mit der Fernbe‐dienung oder dem elektronischen
Schlüssel automatisch wieder verrie‐
gelt, sofern keine Tür geöffnet wurde.
Die Aktivierung bzw. Deaktivierung
der automatischen Wiederverriege‐ lung kann im Menü Einstellung, I
Fahrzeug im Info-Display geändert
werden.
Info-Display 3 125.
Fahrzeugpersonalisierung 3 132.
Die Einstellung kann für jeden
verwendeten elektronischen Schlüs‐
sel gespeichert werden 3 22.
Passive Verriegelung
Mit dieser Funktion wird das Fahr‐
zeug nach wenigen Sekunden auto‐
matisch verriegelt, wenn zuvor ein
elektronischer Schlüssel im Fahrzeu‐
ginneren erkannt wurde, alle Türen
geschlossen sind und der elektroni‐ sche Schlüssel nicht im Fahrzeugverbleibt.
Wenn sich der elektronische Schlüs‐
sel im Fahrzeug befindet oder die
Zündung nicht ausgeschaltet ist, wird das passive Verriegeln nicht erlaubt.Wenn sich zwei oder mehr elektroni‐
sche Schlüssel im Fahrzeug befun‐
den haben und die Zündung zuvor
eingeschaltet war, verriegelt die
Funktion das Fahrzeug, wenn nur ein elektronischer Schlüssel aus dem
Fahrzeug entfernt wird.
Um zu verhindern, dass das Fahr‐
zeug passiv verriegelt wird, beispiels‐
weise beim Tanken oder wenn Fahr‐
gäste im Fahrzeug sitzen bleiben, muss das System deaktiviert werden.
Zum Deaktivieren des Systems bei
einer geöffneten Tür einige Sekunden
lang die Zentralverriegelungstaste c
gedrückt halten. Die Deaktivierung
wird durch drei akustische Warntöne
bestätigt. Die Funktion bleibt deakti‐
viert, bis die Zentralverriegelungs‐
taste e gedrückt oder die Zündung
eingeschaltet wird.
Die Aktivierung bzw. Deaktivierung
der passiven Verriegelung kann im
Menü Einstellung , I Fahrzeug im Info-
Display geändert werden.
Info-Display 3 125.
Fahrzeugpersonalisierung 3 132.
Page 30 of 341

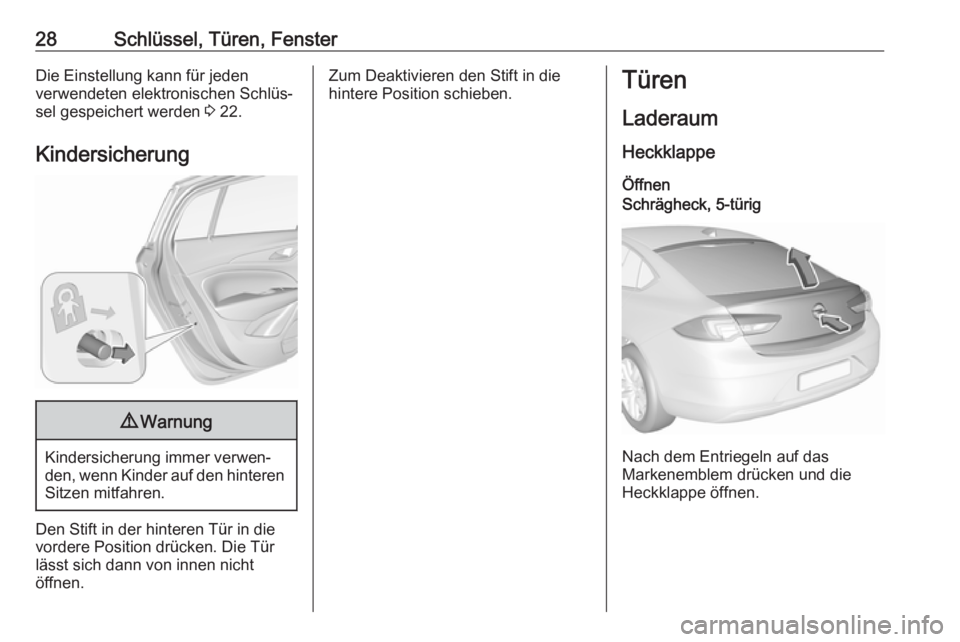

28Schlüssel, Türen, FensterDie Einstellung kann für jeden
verwendeten elektronischen Schlüs‐
sel gespeichert werden 3 22.
Kindersicherung9 Warnung
Kindersicherung immer verwen‐
den, wenn Kinder auf den hinteren
Sitzen mitfahren.
Den Stift in der hinteren Tür in die
vordere Position drücken. Die Tür
lässt sich dann von innen nicht
öffnen.
Zum Deaktivieren den Stift in die
hintere Position schieben.Türen
LaderaumHeckklappe
ÖffnenSchrägheck, 5-türig
Nach dem Entriegeln auf das
Markenemblem drücken und die
Heckklappe öffnen.
