Page 13 of 333
Kort en bondig111Elektrische ruitbediening .......39
2 Buitenspiegels ......................36
3 Centrale vergrendeling .........21
4 Zijdelingse luchtroosters .....162
5 Cruisecontrol ......................191
Snelheidsbegrenzer ............193
Adaptieve cruisecontrol ......194
Frontaanrijdingswaar‐
schuwing ............................. 203
6 Richtingaanwijzers,
lichtsignaal, dimlicht/groot
licht, grootlichtassistentie ....146
Omgevingsverlichting ......... 150
Parkeerlichten .....................147
Knoppen voor Driver
Information Center ..............114
7 Instrumenten ...................... 103
Driver Information Center .... 114
8 Knoppen voor Driver
Information Center ..............114
9 Head-updisplay ...................12410Wis-/wasinstallatie
voorruit,
koplampsproeiers, wis-/
wasinstallatie achter ............. 90
11 Middelste luchtroosters ......162
12 Alarmknipperlichten ...........145
13 Info-Display ........................ 122
14 Status-LED alarmsysteem ...33
15 Elektronische
stabiliteitsregeling ...............187
Traction Control-systeem ...186
16 Handschoenenkastje ...........73
17 Bedieningsorganen voor
Info-Display ......................... 122
18 Verwarming en ventilatie ....152
19 Opbergruimte ........................ 73
20 Sport/Tour-modus ..............188
Parkeerhulp/
Geavanceerde
parkeerhulp ........................ 212
Lane Keep Assist ...............234
Eco-knop voor Stop/Start-
systeem ............................... 16921 Handgeschakelde
versnellingsbak ..................182
Automatische
versnellingsbak ..................177
22 Elektrische handrem ...........184
23 Aan/uit-schakelaar ..............166
24 Stuurwiel instellen ................89
25 Claxon .................................. 90
26 Ontgrendelingshandgreep
motorkap ............................ 248
27 Zekeringenkast ..................268
28 Lichtschakelaar ..................138
Koplampverstelling ............141
Mistlampen/
mistachterlichten ................146
Instrumentenverlichting ......147
29 Head-updisplay ...................124
Page 19 of 333
Kort en bondig17Voordat u wegrijdt
Voor het wegrijden controleren ● Bandenspanning en -staat 3 271, 3 310.
● Motoroliepeil en vloeistofniveaus 3 249.
● Ruiten, spiegels, rijverlichting en kentekenplaat: vrij van vuil,
sneeuw of ijs en gebruiksklaar.
● Juiste positie van spiegels, stoe‐ len en veiligheidsgordels 3 36,
3 46, 3 56.
● Werking van remsysteem (bij lage snelheid), vooral bij vochtige
remmen.
Motor starten ● Handgeschakelde versnellings‐ bak: koppelings- en rempedaalintrappen.
● Automatische versnellingsbak: trap het rempedaal in en zet de
keuzehendel op P of N.
● Trap het gaspedaal niet in.
● Druk kortstondig op Engine Start/Stop .
● Na korte tijd start de motor.
Motor starten 3 168.
Stop-startsysteem
Als de auto langzaam rijdt of stilstaat
en er aan bepaalde voorwaarden is
voldaan, wordt een autostop geacti‐
veerd.
Een Autostop wordt door de naald
aangegeven bij de AUTOSTOP-
stand in de toerenteller.
Een herstart wordt door de naald
aangegeven op de stationaire-
toerentalpositie op de toerenteller.
Stop/Start-systeem 3 169.
Page 55 of 333

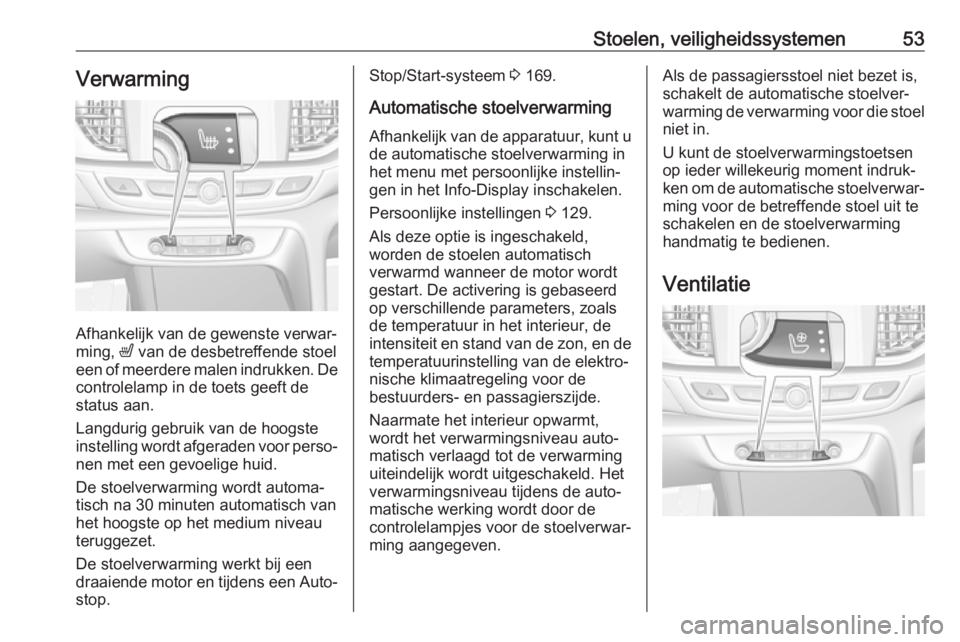

Stoelen, veiligheidssystemen53Verwarming
Afhankelijk van de gewenste verwar‐
ming, ß van de desbetreffende stoel
een of meerdere malen indrukken. De
controlelamp in de toets geeft de status aan.
Langdurig gebruik van de hoogste
instelling wordt afgeraden voor perso‐ nen met een gevoelige huid.
De stoelverwarming wordt automa‐
tisch na 30 minuten automatisch van
het hoogste op het medium niveau
teruggezet.
De stoelverwarming werkt bij een
draaiende motor en tijdens een Auto‐
stop.
Stop/Start-systeem 3 169.
Automatische stoelverwarming Afhankelijk van de apparatuur, kunt u
de automatische stoelverwarming in
het menu met persoonlijke instellin‐
gen in het Info-Display inschakelen.
Persoonlijke instellingen 3 129.
Als deze optie is ingeschakeld,
worden de stoelen automatisch
verwarmd wanneer de motor wordt
gestart. De activering is gebaseerd
op verschillende parameters, zoals
de temperatuur in het interieur, de
intensiteit en stand van de zon, en de temperatuurinstelling van de elektro‐
nische klimaatregeling voor de
bestuurders- en passagierszijde.
Naarmate het interieur opwarmt,
wordt het verwarmingsniveau auto‐
matisch verlaagd tot de verwarming
uiteindelijk wordt uitgeschakeld. Het
verwarmingsniveau tijdens de auto‐
matische werking wordt door de
controlelampjes voor de stoelverwar‐
ming aangegeven.Als de passagiersstoel niet bezet is,
schakelt de automatische stoelver‐
warming de verwarming voor die stoel
niet in.
U kunt de stoelverwarmingstoetsen
op ieder willekeurig moment indruk‐
ken om de automatische stoelverwar‐ ming voor de betreffende stoel uit te
schakelen en de stoelverwarming
handmatig te bedienen.
Ventilatie
Page 56 of 333

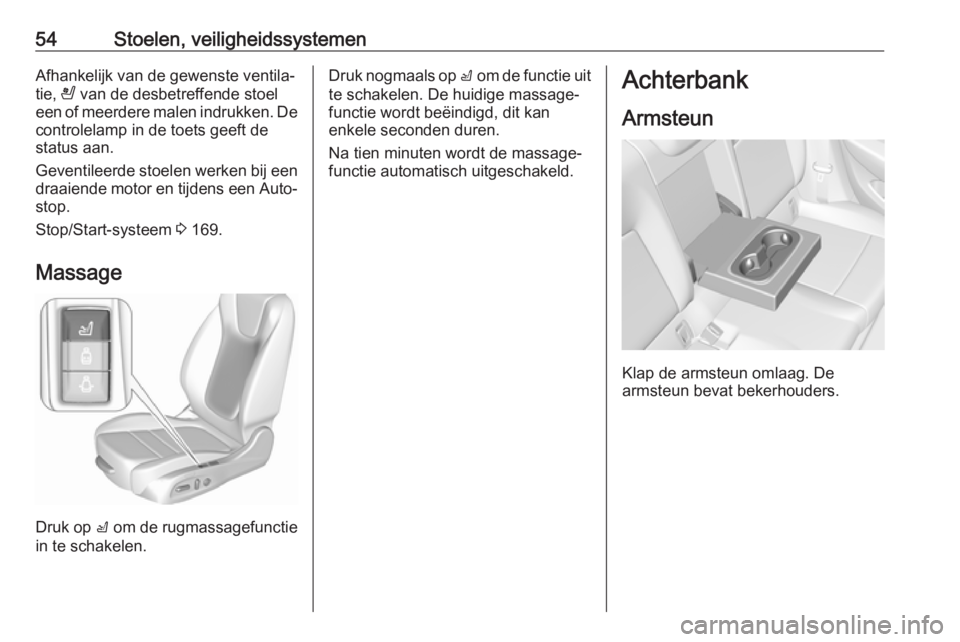

54Stoelen, veiligheidssystemenAfhankelijk van de gewenste ventila‐
tie, A van de desbetreffende stoel
een of meerdere malen indrukken. De
controlelamp in de toets geeft de status aan.
Geventileerde stoelen werken bij een draaiende motor en tijdens een Auto‐
stop.
Stop/Start-systeem 3 169.
Massage
Druk op c om de rugmassagefunctie
in te schakelen.
Druk nogmaals op c om de functie uit
te schakelen. De huidige massage‐
functie wordt beëindigd, dit kan
enkele seconden duren.
Na tien minuten wordt de massage‐
functie automatisch uitgeschakeld.Achterbank
Armsteun
Klap de armsteun omlaag. De
armsteun bevat bekerhouders.
Page 57 of 333

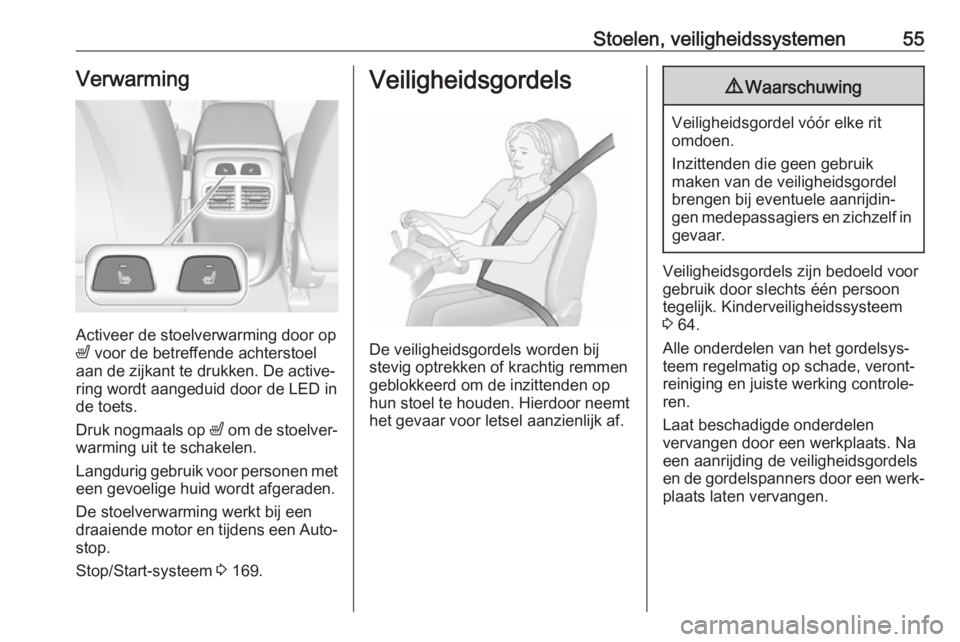

Stoelen, veiligheidssystemen55Verwarming
Activeer de stoelverwarming door op
ß voor de betreffende achterstoel
aan de zijkant te drukken. De active‐
ring wordt aangeduid door de LED in
de toets.
Druk nogmaals op ß om de stoelver‐
warming uit te schakelen.
Langdurig gebruik voor personen met
een gevoelige huid wordt afgeraden.
De stoelverwarming werkt bij een
draaiende motor en tijdens een Auto‐
stop.
Stop/Start-systeem 3 169.
Veiligheidsgordels
De veiligheidsgordels worden bij
stevig optrekken of krachtig remmen
geblokkeerd om de inzittenden op
hun stoel te houden. Hierdoor neemt
het gevaar voor letsel aanzienlijk af.
9 Waarschuwing
Veiligheidsgordel vóór elke rit
omdoen.
Inzittenden die geen gebruik
maken van de veiligheidsgordel
brengen bij eventuele aanrijdin‐
gen medepassagiers en zichzelf in gevaar.
Veiligheidsgordels zijn bedoeld voor
gebruik door slechts één persoon
tegelijk. Kinderveiligheidssysteem
3 64.
Alle onderdelen van het gordelsys‐
teem regelmatig op schade, veront‐
reiniging en juiste werking controle‐
ren.
Laat beschadigde onderdelen
vervangen door een werkplaats. Na
een aanrijding de veiligheidsgordels
en de gordelspanners door een werk‐ plaats laten vervangen.
Page 92 of 333
90Instrumenten en bedieningsorganenVerwarmd stuurwiel
Druk op * om verwarming te active‐
ren. De activering wordt aangeduid
door de LED in de toets.
De verwarming werkt bij een draai‐
ende motor en tijdens een Autostop.
Stop/Start-systeem 3 169.
Claxon
j indrukken.
Wis-/wasinstallatie voorruit
Voorruitwissers met verstelbaar
wisintervalHI:snelLO:langzaamINT:intervalwissenOFF:uit
Hendel omlaag in de stand 1x duwen
om wissers één slag te laten maken
wanneer de voorruitwisser uitgescha‐
keld is.
Niet inschakelen wanneer de voorruit bevroren is.
Uitschakelen in wasstraten.
Page 97 of 333
Instrumenten en bedieningsorganen95Let op
Is de datum automatisch geregeld,
dan is deze menu-optie niet beschik‐
baar.
Selecteer Auto inst. onder in het
scherm. Activeer Aan - RDS of Uit -
handmatig .
Als u Uit - handmatig selecteert, kunt
u de datum met n en o instellen.
Klokweergave
Selecteer Weergave klok om het
betreffende submenu te openen.
Selecteer Uit om de digitale klokweer‐
gave in de menu's uit te schakelen.Elektrische aansluitingen
Er zit een 12 V aansluitcontact in de
middenconsole.
Sports Tourer: Er bevindt zich een
12 volt-aansluiting op de linkse
zijwand van de bagageruimte.
Het maximaal opgenomen vermogen mag niet meer bedragen dan
120 watt.
Wanneer de ontsteking is uitgescha‐
keld, is de aansluiting gedeactiveerd.
De aansluiting wordt ook gedeacti‐
veerd wanneer de accuspanning laag
is.
Aangesloten elektrische accessoires
moeten wat betreft de elektromagne‐
tische compatibiliteit voldoen aan de
DIN-norm VDE 40 839.
Geen accessoires aansluiten die stroom leveren, zoals laadtoestellen
of accu's.
Stekkerdozen niet beschadigen door
het gebruik van ongeschikte stekkers.
Stop/Start-systeem 3 169.
Page 111 of 333
Instrumenten en bedieningsorganen109De airbags en gordelspanners gaan
mogelijkerwijs niet af tijdens een
ongeval.
Geactiveerde gordelspanners of airbags worden aangeduid door
aanhoudend branden van v.9 Waarschuwing
Oorzaak van de storing onmiddel‐
lijk door een werkplaats laten
verhelpen.
Gordelspanners, airbagsysteem
3 55, 3 58.
Airbag-deactivering
V brandt geel.
De passagiersairbag voor is geacti‐
veerd.
* brandt geel.
Airbag voorpassagier is gedeacti‐
veerd.
Airbag deactiveren 3 62.
Laadsysteem p brandt rood.
Brandt na het inschakelen van de
ontsteking en dooft vlak na het starten van de motor.
Brandt bij een draaiende motor Stoppen, motor afzetten. Accu wordt
niet opgeladen. Motorkoeling wordt
mogelijk onderbroken. De rembekr‐
achtiger werkt eventueel niet meer.
De hulp van een werkplaats inroepen.
Storingsindicatielamp Z brandt of knippert geel.
Brandt na het inschakelen van de
ontsteking en dooft vlak na het starten van de motor.
Brandt bij een draaiende motor Storing in het uitlaatgasreinigingssys‐
teem. De toegestane emissiewaar‐
den worden mogelijk overschreden.Bij dieselmotoren is reinigen van het
roetfilter wellicht niet mogelijk.
Onmiddellijk hulp van een werkplaats inroepen.
Knippert bij een draaiende motor
Storing die schade aan de katalysator kan veroorzaken. Gas terugnemen
totdat de lamp niet meer knippert.
Onmiddellijk hulp van een werkplaats inroepen.
Rem- en
koppelingssysteem
R brandt rood.
Het rem- en koppelingsvloeistofpeil is
te laag.9 Waarschuwing
Stoppen. De auto meteen stilzet‐
ten. De hulp van een werkplaats
inroepen.
Elektrische handrem
m brandt of knippert rood.
Page 113 of 333
Instrumenten en bedieningsorganen111Brandt geelHet systeem nadert een waargeno‐
men rijstrookmarkering, zonder dat
de richtingaanwijzer naar die kant is
ingeschakeld.
Knippert geel
Het systeem herkent dat de auto de
rijstrook grotendeels heeft verlaten.
Lane Keep Assist 3 234
Elektronische
stabiliteitsregeling UIT
t brandt geel.
Het systeem is gedeactiveerd.
Elektronische stabiliteitsre‐geling en Traction Control- systeem
b brandt of knippert geel.Brandt
Er zit een storing in het systeem.
Verder rijden is mogelijk. De rijstabili‐ teit kan echter afhankelijk van de
staat van het wegdek verslechteren.
Oorzaak van de storing onmiddellijk
door een werkplaats laten verhelpen.
Knippert
Het systeem is actief ingeschakeld.
Het motorvermogen kan worden
begrensd en de auto kan automatisch iets worden afgeremd.
Elektronische stabiliteitsregeling
(ESC) 3 187, Traction Control-
systeem 3 186.
Traction Control-systeem UIT
k brandt geel.
Het systeem is gedeactiveerd.
Koelvloeistoftemperatuur W brandt rood.Brandt bij een draaiende motor
Stoppen, motor afzetten.Voorzichtig
Koelvloeistoftemperatuur is te
hoog.
Koelvloeistofpeil meteen controleren
3 250.
Is het koelvloeistofpeil hoog genoeg,
dan de hulp van een werkplaats
inroepen.
Voorverwarming ! brandt geel.
Het voorverwarmen van de dieselmo‐
tor is geactiveerd. Wordt alleen bij
lage buitentemperaturen ingescha‐
keld. Start de motor wanneer het
controlelampje dooft.
AdBlue
Y knippert geel.
Het AdBlue-peil is te laag. Vul AdBlue
spoedig bij om te voorkomen dat de
motor niet start.
Page 114 of 333
112Instrumenten en bedieningsorganenAdBlue 3 174.
Bandenspanningscontrole‐ systeem
w brandt of knippert geel.
Brandt Banden verliezen spanning. Meteen
stoppen en bandenspanning contro‐
leren.
Knippert
Storing in het systeem of montage
van een wiel zonder druksensor (bijv.
reservewiel). Na 60 tot 90 seconden
brandt de controlelamp continu. De
hulp van een werkplaats inroepen.
Motoroliedruk
I brandt rood.
Brandt na het inschakelen van de
ontsteking en dooft vlak na het starten
van de motor.Brandt bij een draaiende motorVoorzichtig
Motorsmering wordt mogelijk
onderbroken. Dit kan aanleiding
geven tot motorschade en/of tot
het blokkeren van de aandrijfwie‐ len.
1. Koppelingspedaal intrappen.
2. Neutraalstand selecteren.
3. Zo spoedig mogelijk de verkeers‐ stroom verlaten zonder hierbij
andere weggebruikers te hinde‐
ren.
4. Ontsteking uitschakelen.
9 Waarschuwing
Bij uitgeschakelde motor gaat
remmen en sturen aanmerkelijk zwaarder.
Tijdens een Autostop werkt de
rembekrachtigingseenheid nog
altijd.
De sleutel niet uitnemen voordat
de auto helemaal stilstaat, omdat
het stuurslot anders plotseling kan worden geactiveerd.
Controleer het oliepeil voordat u de
hulp van een werkplaats inroept
3 249.
Te laag brandstofpeil
Y brandt of knippert geel.
Brandt Peil in brandstoftank is te laag.
Knippert Brandstofvoorraad opgebruikt.
Onmiddellijk bijtanken. Tank nooit
leegrijden.
Tanken 3 238.
Katalysator 3 174.
Dieselbrandstofsysteem ontluchten
3 254.
Startbeveiliging
d knippert geel.
