Page 10 of 317
8Kort sagtStälla in nackskydd
Tryck på knappen, ställ in höjden,
spärra nackskyddet.
Nackskydd 3 42.
Säkerhetsbälte
Dra ut säkerhetsbältet och fäst det i
bälteslåset. Säkerhetsbältet får inte
vara vridet och måste sitta tätt mot
kroppen. Ryggstödet får inte vara
lutat för långt bakåt (högst cirka 25°).
För att lossa bältet: Tryck på den röda
knappen på bälteslåset.
Stolsposition 3 44, säkerhetsbälten
3 52, airbagsystem 3 55.
Ställa in spegel
Innerbackspegel
Flytta spegelhuset i önskad riktning
för att ställa in spegeln.
Innerbackspegel med manuell
avbländning 3 37, innerbackspegel
med automatisk avbländning 3 37.

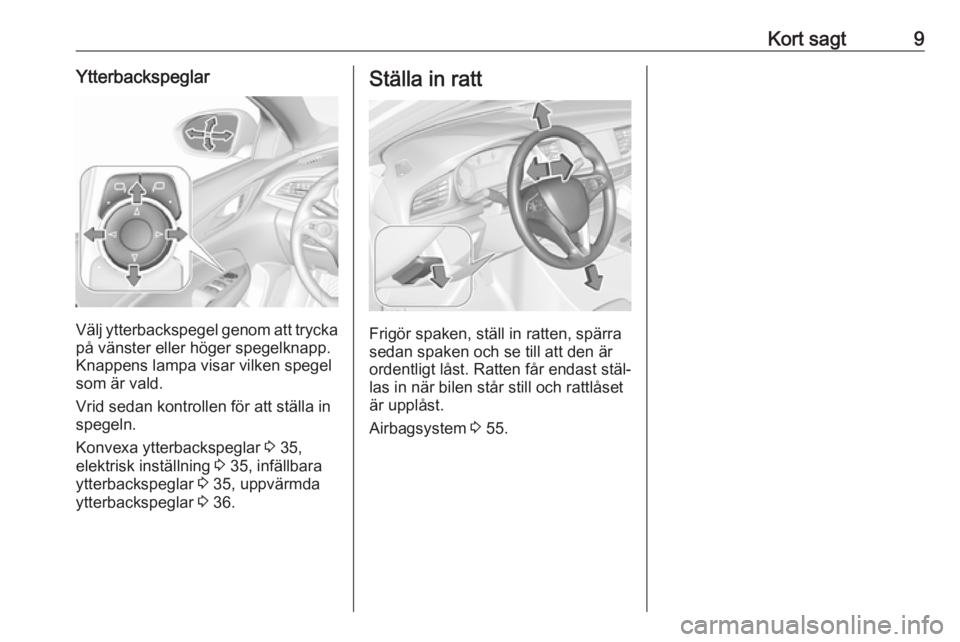

Page 11 of 317
Kort sagt9Ytterbackspeglar
Välj ytterbackspegel genom att trycka
på vänster eller höger spegelknapp.
Knappens lampa visar vilken spegel
som är vald.
Vrid sedan kontrollen för att ställa in
spegeln.
Konvexa ytterbackspeglar 3 35,
elektrisk inställning 3 35, infällbara
ytterbackspeglar 3 35, uppvärmda
ytterbackspeglar 3 36.
Ställa in ratt
Frigör spaken, ställ in ratten, spärra
sedan spaken och se till att den är
ordentligt låst. Ratten får endast stäl‐
las in när bilen står still och rattlåset
är upplåst.
Airbagsystem 3 55.

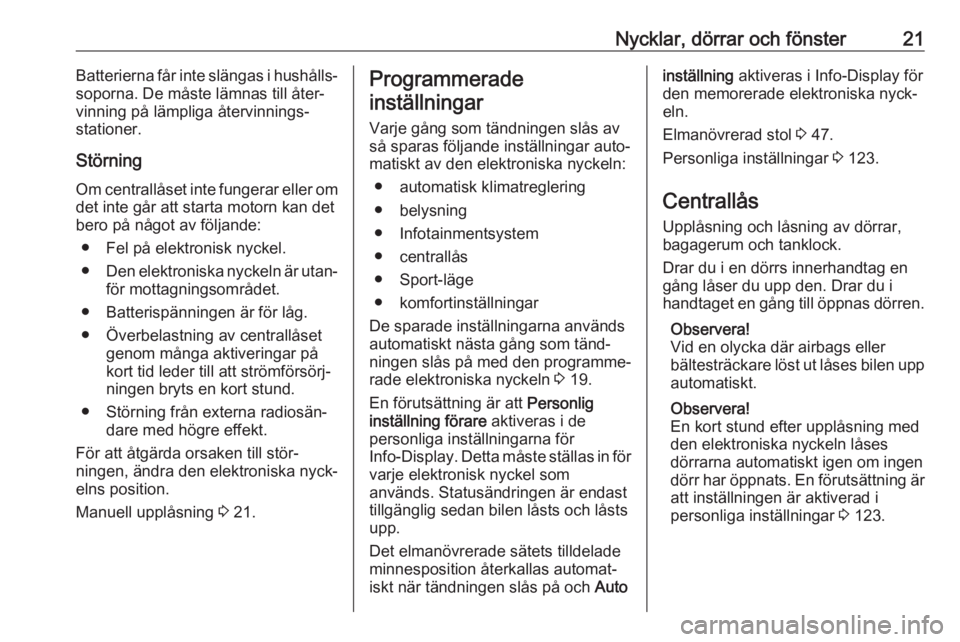

Page 23 of 317
Nycklar, dörrar och fönster21Batterierna får inte slängas i hushålls‐
soporna. De måste lämnas till åter‐
vinning på lämpliga återvinnings‐
stationer.
Störning
Om centrallåset inte fungerar eller om det inte går att starta motorn kan det
bero på något av följande:
● Fel på elektronisk nyckel.
● Den elektroniska nyckeln är utan‐
för mottagningsområdet.
● Batterispänningen är för låg.
● Överbelastning av centrallåset genom många aktiveringar på
kort tid leder till att strömförsörj‐
ningen bryts en kort stund.
● Störning från externa radiosän‐ dare med högre effekt.
För att åtgärda orsaken till stör‐
ningen, ändra den elektroniska nyck‐
elns position.
Manuell upplåsning 3 21.Programmerade
inställningar
Varje gång som tändningen slås av så sparas följande inställningar auto‐
matiskt av den elektroniska nyckeln:
● automatisk klimatreglering
● belysning
● Infotainmentsystem
● centrallås
● Sport-läge
● komfortinställningar
De sparade inställningarna används
automatiskt nästa gång som tänd‐
ningen slås på med den programme‐
rade elektroniska nyckeln 3 19.
En förutsättning är att Personlig
inställning förare aktiveras i de
personliga inställningarna för
Info-Display . Detta måste ställas in för
varje elektronisk nyckel som
används. Statusändringen är endast
tillgänglig sedan bilen låsts och låsts
upp.
Det elmanövrerade sätets tilldelade
minnesposition återkallas automat‐
iskt när tändningen slås på och Autoinställning aktiveras i Info-Display för
den memorerade elektroniska nyck‐
eln.
Elmanövrerad stol 3 47.
Personliga inställningar 3 123.
Centrallås Upplåsning och låsning av dörrar,
bagagerum och tanklock.
Drar du i en dörrs innerhandtag en
gång låser du upp den. Drar du i
handtaget en gång till öppnas dörren.
Observera!
Vid en olycka där airbags eller
bältesträckare löst ut låses bilen upp automatiskt.
Observera!
En kort stund efter upplåsning med
den elektroniska nyckeln låses
dörrarna automatiskt igen om ingen
dörr har öppnats. En förutsättning är
att inställningen är aktiverad i
personliga inställningar 3 123.

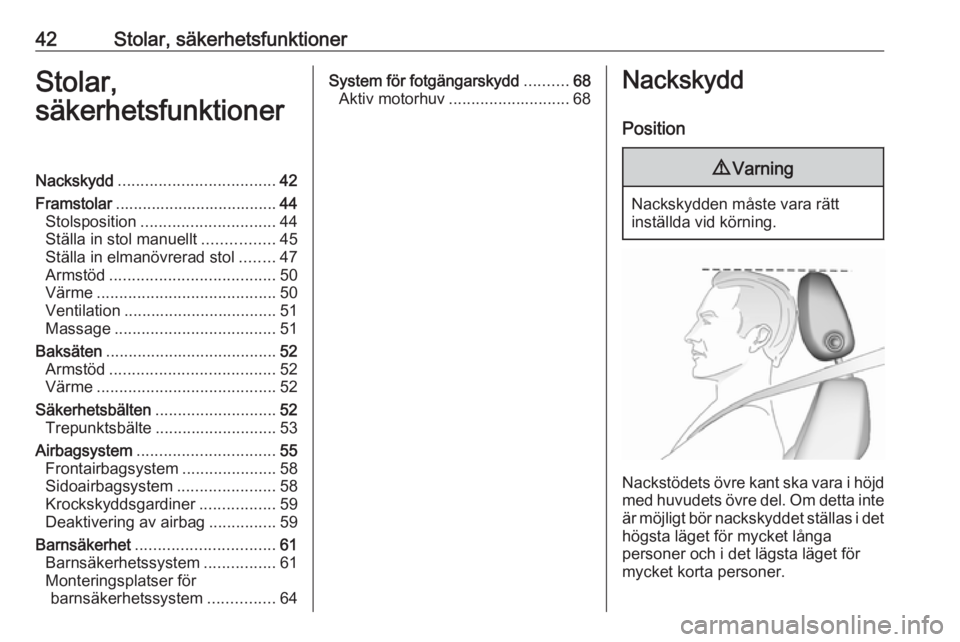

Page 44 of 317
42Stolar, säkerhetsfunktionerStolar,
säkerhetsfunktionerNackskydd ................................... 42
Framstolar .................................... 44
Stolsposition .............................. 44
Ställa in stol manuellt ................45
Ställa in elmanövrerad stol ........47
Armstöd ..................................... 50
Värme ........................................ 50
Ventilation .................................. 51
Massage .................................... 51
Baksäten ...................................... 52
Armstöd ..................................... 52
Värme ........................................ 52
Säkerhetsbälten ........................... 52
Trepunktsbälte ........................... 53
Airbagsystem ............................... 55
Frontairbagsystem .....................58
Sidoairbagsystem ......................58
Krockskyddsgardiner .................59
Deaktivering av airbag ...............59
Barnsäkerhet ............................... 61
Barnsäkerhetssystem ................61
Monteringsplatser för barnsäkerhetssystem ...............64System för fotgängarskydd ..........68
Aktiv motorhuv ........................... 68Nackskydd
Position9 Varning
Nackskydden måste vara rätt
inställda vid körning.
Nackstödets övre kant ska vara i höjd
med huvudets övre del. Om detta inte
är möjligt bör nackskyddet ställas i det högsta läget för mycket långa
personer och i det lägsta läget för
mycket korta personer.
Page 46 of 317
44Stolar, säkerhetsfunktioner
Tryck in de båda spärrarna och dra
loss nackskyddet uppåt.
Framstolar
Stolsposition9 Varning
Sätena måste vara rätt inställda
vid körning.
9 Fara
Sitt inte närmare ratten än 25 cm
för att möjliggöra säker utlösning
av airbagen.
9 Varning
Ställ aldrig in sätena under
körning. De kan röra sig okontrol‐
lerat.
9 Varning
Förvara aldrig några föremål
under stolarna.
● Sätt dig så långt in mot rygg‐ stödet som möjligt. Ställ in sätets
avstånd till pedalerna så att
benen är lätt vinklade när peda‐
lerna trampas ner helt. Skjut
passagerarsätet fram så långt
bakåt som möjligt.
● Ställ in säteshöjden på lämplig höjd, så att du har fri sikt åt alla
håll och ser alla mätare. Det bör
finnas ett fritt utrymme på minst
en handbredd mellan huvudet
och innertaket. Låren ska vila lätt mot sätet utan tryck.
● Sätt dig med axlarna så långt in mot ryggstödet som möjligt. Ställ
in ryggstödets lutning så att det

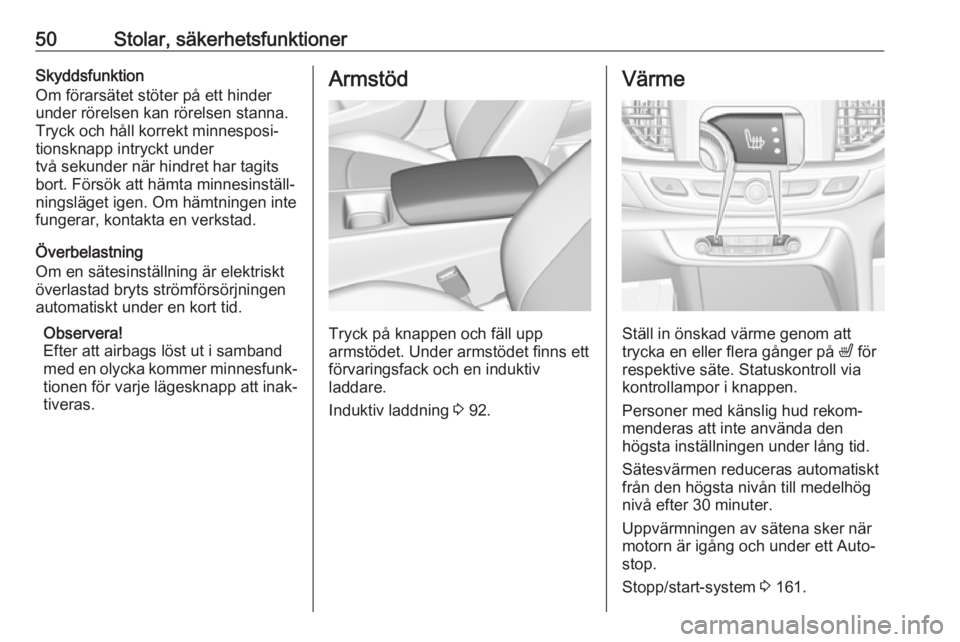

Page 52 of 317
50Stolar, säkerhetsfunktionerSkyddsfunktion
Om förarsätet stöter på ett hinder under rörelsen kan rörelsen stanna.
Tryck och håll korrekt minnesposi‐
tionsknapp intryckt under
två sekunder när hindret har tagits
bort. Försök att hämta minnesinställ‐
ningsläget igen. Om hämtningen inte fungerar, kontakta en verkstad.
Överbelastning
Om en sätesinställning är elektriskt
överlastad bryts strömförsörjningen
automatiskt under en kort tid.
Observera!
Efter att airbags löst ut i samband
med en olycka kommer minnesfunk‐
tionen för varje lägesknapp att inak‐
tiveras.Armstöd
Tryck på knappen och fäll upp
armstödet. Under armstödet finns ett
förvaringsfack och en induktiv
laddare.
Induktiv laddning 3 92.
Värme
Ställ in önskad värme genom att
trycka en eller flera gånger på ß för
respektive säte. Statuskontroll via
kontrollampor i knappen.
Personer med känslig hud rekom‐
menderas att inte använda den
högsta inställningen under lång tid.
Sätesvärmen reduceras automatiskt
från den högsta nivån till medelhög
nivå efter 30 minuter.
Uppvärmningen av sätena sker när
motorn är igång och under ett Auto‐
stop.
Stopp/start-system 3 161.

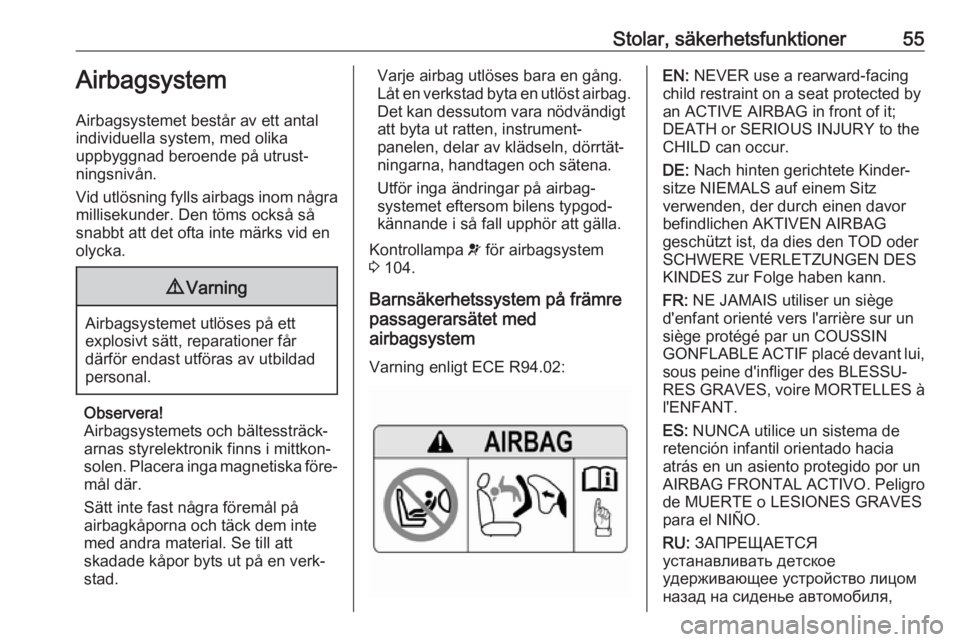

Page 57 of 317
Stolar, säkerhetsfunktioner55Airbagsystem
Airbagsystemet består av ett antal
individuella system, med olika
uppbyggnad beroende på utrust‐
ningsnivån.
Vid utlösning fylls airbags inom några millisekunder. Den töms också så
snabbt att det ofta inte märks vid en
olycka.9 Varning
Airbagsystemet utlöses på ett
explosivt sätt, reparationer får
därför endast utföras av utbildad
personal.
Observera!
Airbagsystemets och bältessträck‐
arnas styrelektronik finns i mittkon‐
solen. Placera inga magnetiska före‐
mål där.
Sätt inte fast några föremål på
airbagkåporna och täck dem inte
med andra material. Se till att
skadade kåpor byts ut på en verk‐
stad.
Varje airbag utlöses bara en gång.
Låt en verkstad byta en utlöst airbag.
Det kan dessutom vara nödvändigt
att byta ut ratten, instrument‐
panelen, delar av klädseln, dörrtät‐
ningarna, handtagen och sätena.
Utför inga ändringar på airbag‐
systemet eftersom bilens typgod‐
kännande i så fall upphör att gälla.
Kontrollampa v för airbagsystem
3 104.
Barnsäkerhetssystem på främre
passagerarsätet med
airbagsystem
Varning enligt ECE R94.02:EN: NEVER use a rearward-facing
child restraint on a seat protected by
an ACTIVE AIRBAG in front of it;
DEATH or SERIOUS INJURY to the
CHILD can occur.
DE: Nach hinten gerichtete Kinder‐
sitze NIEMALS auf einem Sitz
verwenden, der durch einen davor
befindlichen AKTIVEN AIRBAG
geschützt ist, da dies den TOD oder
SCHWERE VERLETZUNGEN DES
KINDES zur Folge haben kann.
FR: NE JAMAIS utiliser un siège
d'enfant orienté vers l'arrière sur un
siège protégé par un COUSSIN
GONFLABLE ACTIF placé devant lui,
sous peine d'infliger des BLESSU‐
RES GRAVES, voire MORTELLES à l'ENFANT.
ES: NUNCA utilice un sistema de
retención infantil orientado hacia
atrás en un asiento protegido por un AIRBAG FRONTAL ACTIVO. Peligro
de MUERTE o LESIONES GRAVES
para el NIÑO.
RU: ЗАПРЕЩАЕТСЯ
устанавливать детское
удерживающее устройство лицом
назад на сиденье автомобиля,

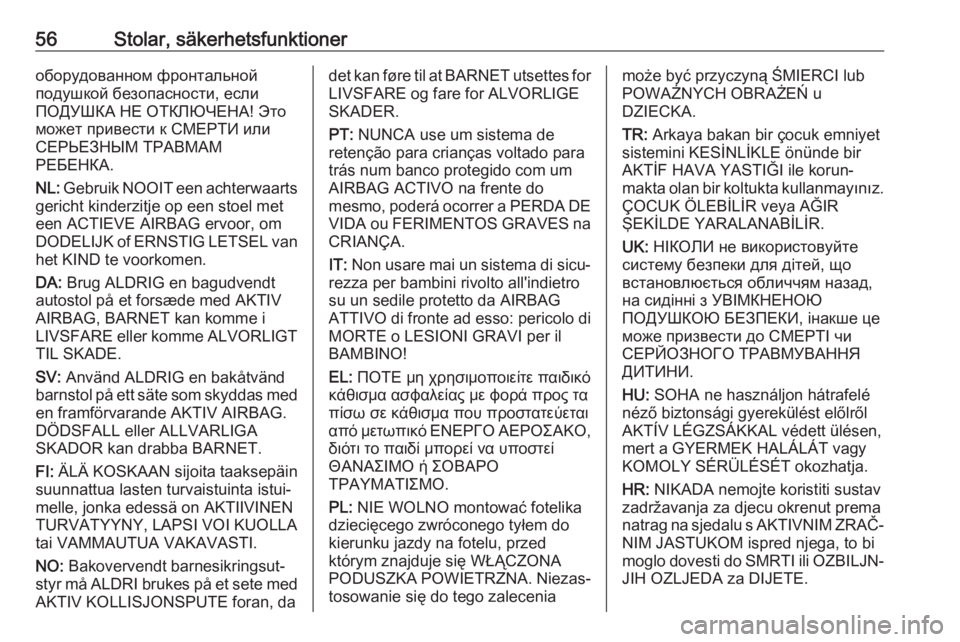

Page 58 of 317
56Stolar, säkerhetsfunktionerоборудованном фронтальной
подушкой безопасности, если
ПОДУШКА НЕ ОТКЛЮЧЕНА! Это
может привести к СМЕРТИ или
СЕРЬЕЗНЫМ ТРАВМАМ
РЕБЕНКА.
NL: Gebruik NOOIT een achterwaarts
gericht kinderzitje op een stoel met
een ACTIEVE AIRBAG ervoor, om
DODELIJK of ERNSTIG LETSEL van het KIND te voorkomen.
DA: Brug ALDRIG en bagudvendt
autostol på et forsæde med AKTIV
AIRBAG, BARNET kan komme i
LIVSFARE eller komme ALVORLIGT TIL SKADE.
SV: Använd ALDRIG en bakåtvänd
barnstol på ett säte som skyddas med
en framförvarande AKTIV AIRBAG.
DÖDSFALL eller ALLVARLIGA
SKADOR kan drabba BARNET.
FI: ÄLÄ KOSKAAN sijoita taaksepäin
suunnattua lasten turvaistuinta istui‐
melle, jonka edessä on AKTIIVINEN
TURVATYYNY, LAPSI VOI KUOLLA
tai VAMMAUTUA VAKAVASTI.
NO: Bakovervendt barnesikringsut‐
styr må ALDRI brukes på et sete med
AKTIV KOLLISJONSPUTE foran, dadet kan føre til at BARNET utsettes for LIVSFARE og fare for ALVORLIGE
SKADER.
PT: NUNCA use um sistema de
retenção para crianças voltado para
trás num banco protegido com um AIRBAG ACTIVO na frente do
mesmo, poderá ocorrer a PERDA DE
VIDA ou FERIMENTOS GRAVES na CRIANÇA.
IT: Non usare mai un sistema di sicu‐
rezza per bambini rivolto all'indietro
su un sedile protetto da AIRBAG
ATTIVO di fronte ad esso: pericolo di
MORTE o LESIONI GRAVI per il
BAMBINO!
EL: ΠΟΤΕ μη χρησιμοποιείτε παιδικό
κάθισμα ασφαλείας με φορά προς τα
πίσω σε κάθισμα που προστατεύεται
από μετωπικό ΕΝΕΡΓΟ ΑΕΡΟΣΑΚΟ, διότι το παιδί μπορεί να υποστεί
ΘΑΝΑΣΙΜΟ ή ΣΟΒΑΡΟ
ΤΡΑΥΜΑΤΙΣΜΟ.
PL: NIE WOLNO montować fotelika
dziecięcego zwróconego tyłem do
kierunku jazdy na fotelu, przed
którym znajduje się WŁĄCZONA
PODUSZKA POWIETRZNA. Niezas‐
tosowanie się do tego zaleceniamoże być przyczyną ŚMIERCI lub
POWAŻNYCH OBRAŻEŃ u
DZIECKA.
TR: Arkaya bakan bir çocuk emniyet
sistemini KESİNLİKLE önünde bir
AKTİF HAVA YASTIĞI ile korun‐
makta olan bir koltukta kullanmayınız. ÇOCUK ÖLEBİLİR veya AĞIR
ŞEKİLDE YARALANABİLİR.
UK: НІКОЛИ не використовуйте
систему безпеки для дітей, що
встановлюється обличчям назад,
на сидінні з УВІМКНЕНОЮ
ПОДУШКОЮ БЕЗПЕКИ, інакше це
може призвести до СМЕРТІ чи
СЕРЙОЗНОГО ТРАВМУВАННЯ
ДИТИНИ.
HU: SOHA ne használjon hátrafelé
néző biztonsági gyerekülést előlről
AKTÍV LÉGZSÁKKAL védett ülésen,
mert a GYERMEK HALÁLÁT vagy
KOMOLY SÉRÜLÉSÉT okozhatja.
HR: NIKADA nemojte koristiti sustav
zadržavanja za djecu okrenut prema
natrag na sjedalu s AKTIVNIM ZRAČ‐
NIM JASTUKOM ispred njega, to bi
moglo dovesti do SMRTI ili OZBILJN‐ JIH OZLJEDA za DIJETE.
Page 59 of 317

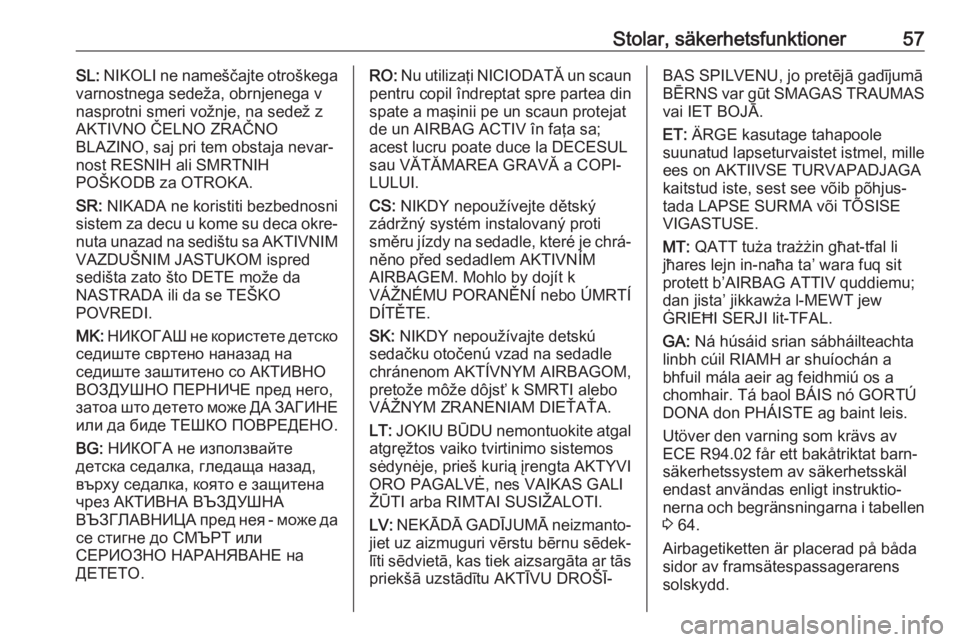

Stolar, säkerhetsfunktioner57SL: NIKOLI ne nameščajte otroškega
varnostnega sedeža, obrnjenega v nasprotni smeri vožnje, na sedež z
AKTIVNO ČELNO ZRAČNO
BLAZINO, saj pri tem obstaja nevar‐
nost RESNIH ali SMRTNIH
POŠKODB za OTROKA.
SR: NIKADA ne koristiti bezbednosni
sistem za decu u kome su deca okre‐
nuta unazad na sedištu sa AKTIVNIM VAZDUŠNIM JASTUKOM ispred
sedišta zato što DETE može da
NASTRADA ili da se TEŠKO
POVREDI.
MK: НИКОГАШ не користете детско
седиште свртено наназад на
седиште заштитено со АКТИВНО
ВОЗДУШНО ПЕРНИЧЕ пред него,
затоа што детето може ДА ЗАГИНЕ или да биде ТЕШКО ПОВРЕДЕНО.
BG: НИКОГА не използвайте
детска седалка, гледаща назад,
върху седалка, която е защитена
чрез АКТИВНА ВЪЗДУШНА
ВЪЗГЛАВНИЦА пред нея - може да
се стигне до СМЪРТ или
СЕРИОЗНО НАРАНЯВАНЕ на
ДЕТЕТО.RO: Nu utilizaţi NICIODATĂ un scaun
pentru copil îndreptat spre partea din
spate a maşinii pe un scaun protejat
de un AIRBAG ACTIV în faţa sa;
acest lucru poate duce la DECESUL
sau VĂTĂMAREA GRAVĂ a COPI‐
LULUI.
CS: NIKDY nepoužívejte dětský
zádržný systém instalovaný proti
směru jízdy na sedadle, které je chrá‐
něno před sedadlem AKTIVNÍM
AIRBAGEM. Mohlo by dojít k
VÁŽNÉMU PORANĚNÍ nebo ÚMRTÍ
DÍTĚTE.
SK: NIKDY nepoužívajte detskú
sedačku otočenú vzad na sedadle
chránenom AKTÍVNYM AIRBAGOM,
pretože môže dôjsť k SMRTI alebo
VÁŽNYM ZRANENIAM DIEŤAŤA.
LT: JOKIU BŪDU nemontuokite atgal
atgręžtos vaiko tvirtinimo sistemos
sėdynėje, prieš kurią įrengta AKTYVI
ORO PAGALVĖ, nes VAIKAS GALI
ŽŪTI arba RIMTAI SUSIŽALOTI.
LV: NEKĀDĀ GADĪJUMĀ neizmanto‐
jiet uz aizmuguri vērstu bērnu sēdek‐
līti sēdvietā, kas tiek aizsargāta ar tās
priekšā uzstādītu AKTĪVU DROŠĪ‐BAS SPILVENU, jo pretējā gadījumā
BĒRNS var gūt SMAGAS TRAUMAS vai IET BOJĀ.
ET: ÄRGE kasutage tahapoole
suunatud lapseturvaistet istmel, mille
ees on AKTIIVSE TURVAPADJAGA
kaitstud iste, sest see võib põhjus‐
tada LAPSE SURMA või TÕSISE
VIGASTUSE.
MT: QATT tuża trażżin għat-tfal li
jħares lejn in-naħa ta’ wara fuq sit
protett b’AIRBAG ATTIV quddiemu;
dan jista’ jikkawża l-MEWT jew
ĠRIEĦI SERJI lit-TFAL.
GA: Ná húsáid srian sábháilteachta
linbh cúil RIAMH ar shuíochán a
bhfuil mála aeir ag feidhmiú os a
chomhair. Tá baol BÁIS nó GORTÚ
DONA don PHÁISTE ag baint leis.
Utöver den varning som krävs av
ECE R94.02 får ett bakåtriktat barn‐
säkerhetssystem av säkerhetsskäl
endast användas enligt instruktio‐
nerna och begränsningarna i tabellen
3 64.
Airbagetiketten är placerad på båda
sidor av framsätespassagerarens
solskydd.
Page 60 of 317

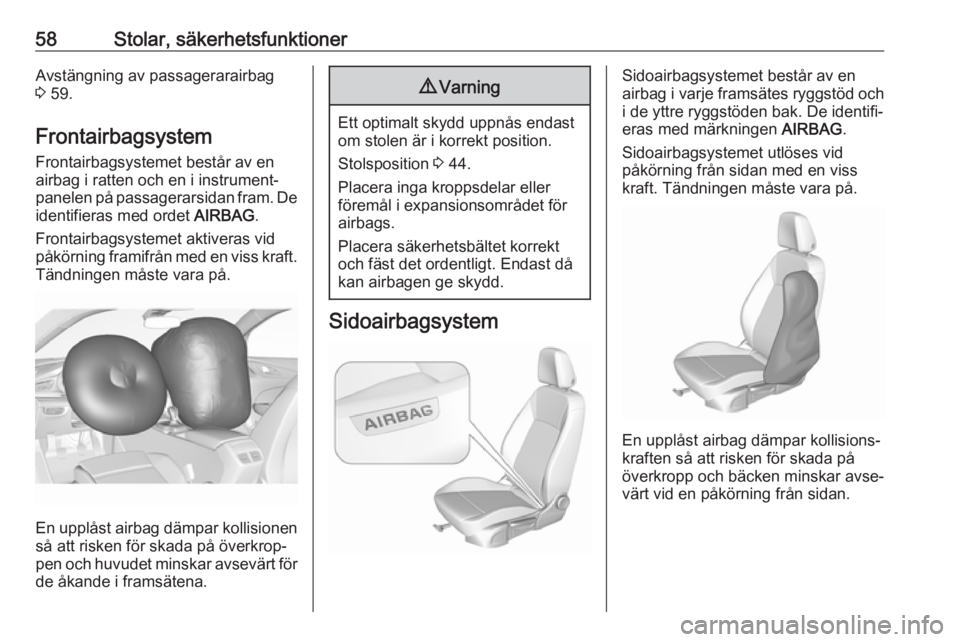

58Stolar, säkerhetsfunktionerAvstängning av passagerarairbag
3 59.
Frontairbagsystem
Frontairbagsystemet består av en
airbag i ratten och en i instrument‐ panelen på passagerarsidan fram. De identifieras med ordet AIRBAG.
Frontairbagsystemet aktiveras vid
påkörning framifrån med en viss kraft.
Tändningen måste vara på.
En upplåst airbag dämpar kollisionen
så att risken för skada på överkrop‐ pen och huvudet minskar avsevärt för
de åkande i framsätena.
9 Varning
Ett optimalt skydd uppnås endast
om stolen är i korrekt position.
Stolsposition 3 44.
Placera inga kroppsdelar eller
föremål i expansionsområdet för
airbags.
Placera säkerhetsbältet korrekt
och fäst det ordentligt. Endast då
kan airbagen ge skydd.
Sidoairbagsystem
Sidoairbagsystemet består av en
airbag i varje framsätes ryggstöd och i de yttre ryggstöden bak. De identifi‐
eras med märkningen AIRBAG.
Sidoairbagsystemet utlöses vid
påkörning från sidan med en viss
kraft. Tändningen måste vara på.
En upplåst airbag dämpar kollisions‐
kraften så att risken för skada på
överkropp och bäcken minskar avse‐
värt vid en påkörning från sidan.
