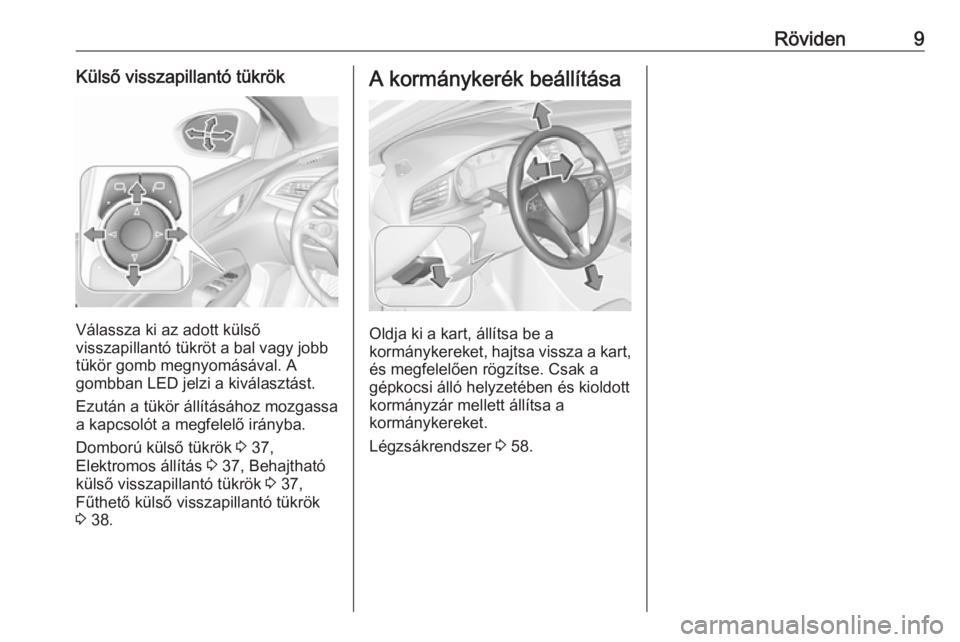

Page 11 of 339
Röviden9Külső visszapillantó tükrök
Válassza ki az adott külső
visszapillantó tükröt a bal vagy jobb
tükör gomb megnyomásával. A
gombban LED jelzi a kiválasztást.
Ezután a tükör állításához mozgassa
a kapcsolót a megfelelő irányba.
Domború külső tükrök 3 37,
Elektromos állítás 3 37, Behajtható
külső visszapillantó tükrök 3 37,
Fűthető külső visszapillantó tükrök
3 38.
A kormánykerék beállítása
Oldja ki a kart, állítsa be a
kormánykereket, hajtsa vissza a kart, és megfelelően rögzítse. Csak a
gépkocsi álló helyzetében és kioldott
kormányzár mellett állítsa a
kormánykereket.
Légzsákrendszer 3 58.
Page 12 of 339

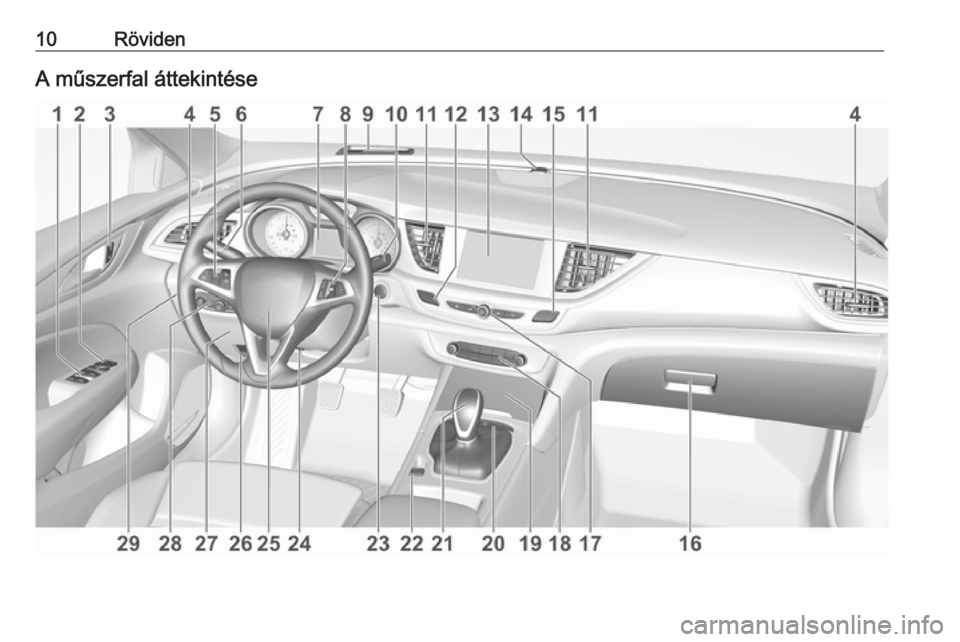

10RövidenA műszerfal áttekintése

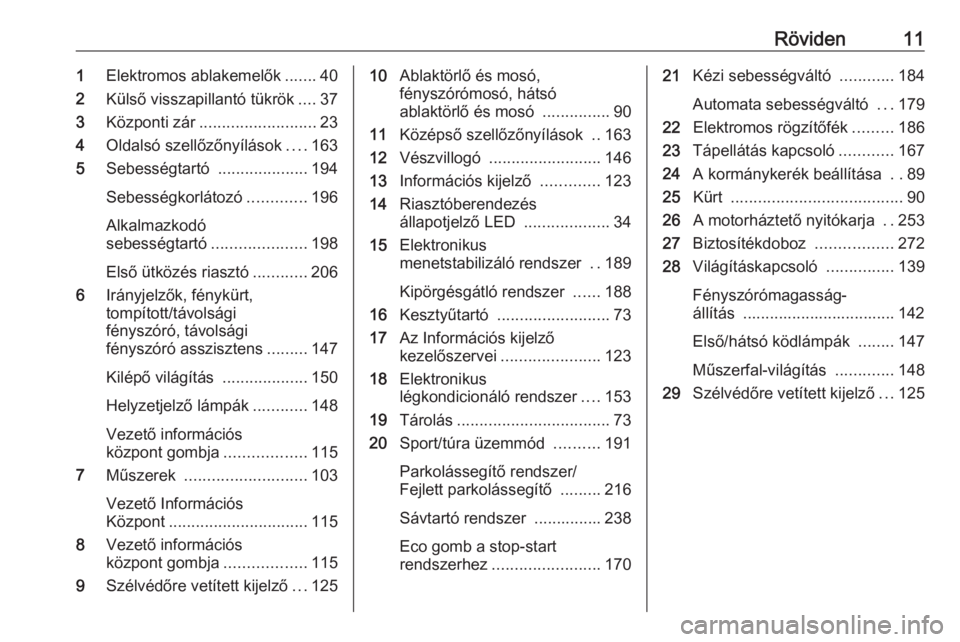

Page 13 of 339
Röviden111Elektromos ablakemelők .......40
2 Külső visszapillantó tükrök ....37
3 Központi zár .......................... 23
4 Oldalsó szellőzőnyílások ....163
5 Sebességtartó ....................194
Sebességkorlátozó .............196
Alkalmazkodó
sebességtartó .....................198
Első ütközés riasztó ............206
6 Irányjelzők, fénykürt,
tompított/távolsági
fényszóró, távolsági
fényszóró asszisztens .........147
Kilépő világítás ...................150
Helyzetjelző lámpák ............148
Vezető információs
központ gombja ..................115
7 Műszerek ........................... 103
Vezető Információs
Központ ............................... 115
8 Vezető információs
központ gombja ..................115
9 Szélvédőre vetített kijelző ...12510 Ablaktörlő és mosó,
fényszórómosó, hátsó
ablaktörlő és mosó ...............90
11 Középső szellőzőnyílások ..163
12 Vészvillogó ......................... 146
13 Információs kijelző .............123
14 Riasztóberendezés
állapotjelző LED ...................34
15 Elektronikus
menetstabilizáló rendszer ..189
Kipörgésgátló rendszer ......188
16 Kesztyűtartó ......................... 73
17 Az Információs kijelző
kezelőszervei ...................... 123
18 Elektronikus
légkondicionáló rendszer ....153
19 Tárolás .................................. 73
20 Sport/túra üzemmód ..........191
Parkolássegítő rendszer/
Fejlett parkolássegítő .........216
Sávtartó rendszer ............... 238
Eco gomb a stop-start
rendszerhez ........................ 17021Kézi sebességváltó ............184
Automata sebességváltó ...179
22 Elektromos rögzítőfék .........186
23 Tápellátás kapcsoló ............167
24 A kormánykerék beállítása ..89
25 Kürt ...................................... 90
26 A motorháztető nyitókarja ..253
27 Biztosítékdoboz .................272
28 Világításkapcsoló ...............139
Fényszórómagasság-
állítás .................................. 142
Első/hátsó ködlámpák ........147
Műszerfal-világítás .............148
29 Szélvédőre vetített kijelző ...125

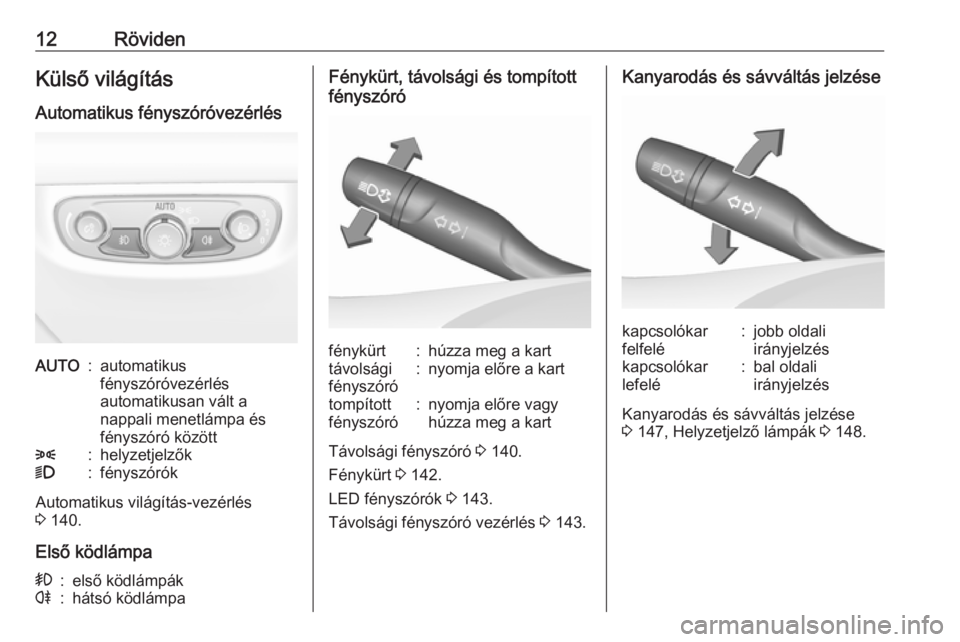

Page 14 of 339
12RövidenKülső világítás
Automatikus fényszóróvezérlésAUTO:automatikus
fényszóróvezérlés
automatikusan vált a
nappali menetlámpa és
fényszóró között8:helyzetjelzők9:fényszórók
Automatikus világítás-vezérlés
3 140.
Első ködlámpa
>:első ködlámpákr:hátsó ködlámpaFénykürt, távolsági és tompított
fényszórófénykürt:húzza meg a karttávolsági
fényszóró:nyomja előre a karttompított
fényszóró:nyomja előre vagy
húzza meg a kart
Távolsági fényszóró 3 140.
Fénykürt 3 142.
LED fényszórók 3 143.
Távolsági fényszóró vezérlés 3 143.
Kanyarodás és sávváltás jelzésekapcsolókar
felfelé:jobb oldali
irányjelzéskapcsolókar
lefelé:bal oldali
irányjelzés
Kanyarodás és sávváltás jelzése
3 147, Helyzetjelző lámpák 3 148.

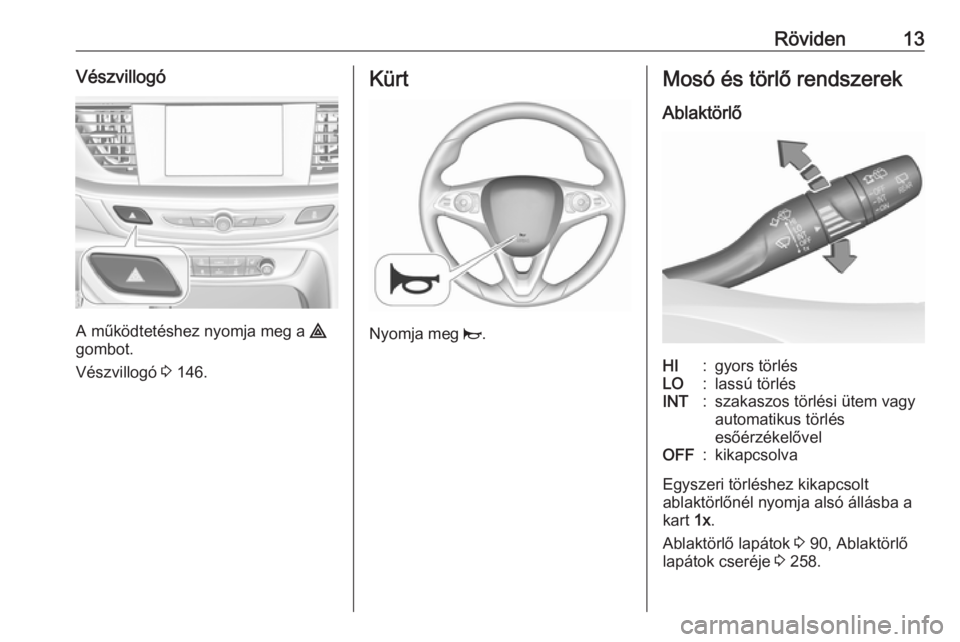

Page 15 of 339
Röviden13Vészvillogó
A működtetéshez nyomja meg a ¨
gombot.
Vészvillogó 3 146.
Kürt
Nyomja meg j.
Mosó és törlő rendszerek
AblaktörlőHI:gyors törlésLO:lassú törlésINT:szakaszos törlési ütem vagyautomatikus törlés
esőérzékelővelOFF:kikapcsolva
Egyszeri törléshez kikapcsolt
ablaktörlőnél nyomja alsó állásba a
kart 1x.
Ablaktörlő lapátok 3 90, Ablaktörlő
lapátok cseréje 3 258.

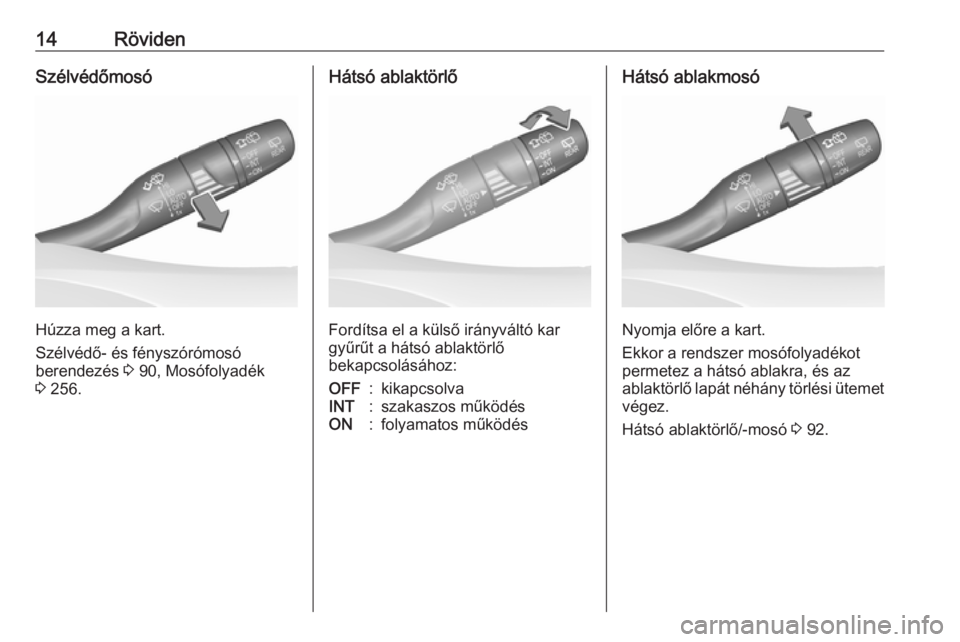

Page 16 of 339
14RövidenSzélvédőmosó
Húzza meg a kart.
Szélvédő- és fényszórómosó
berendezés 3 90, Mosófolyadék
3 256.
Hátsó ablaktörlő
Fordítsa el a külső irányváltó kar
gyűrűt a hátsó ablaktörlő
bekapcsolásához:
OFF:kikapcsolvaINT:szakaszos működésON:folyamatos működésHátsó ablakmosó
Nyomja előre a kart.
Ekkor a rendszer mosófolyadékot
permetez a hátsó ablakra, és az
ablaktörlő lapát néhány törlési ütemet
végez.
Hátsó ablaktörlő/-mosó 3 92.

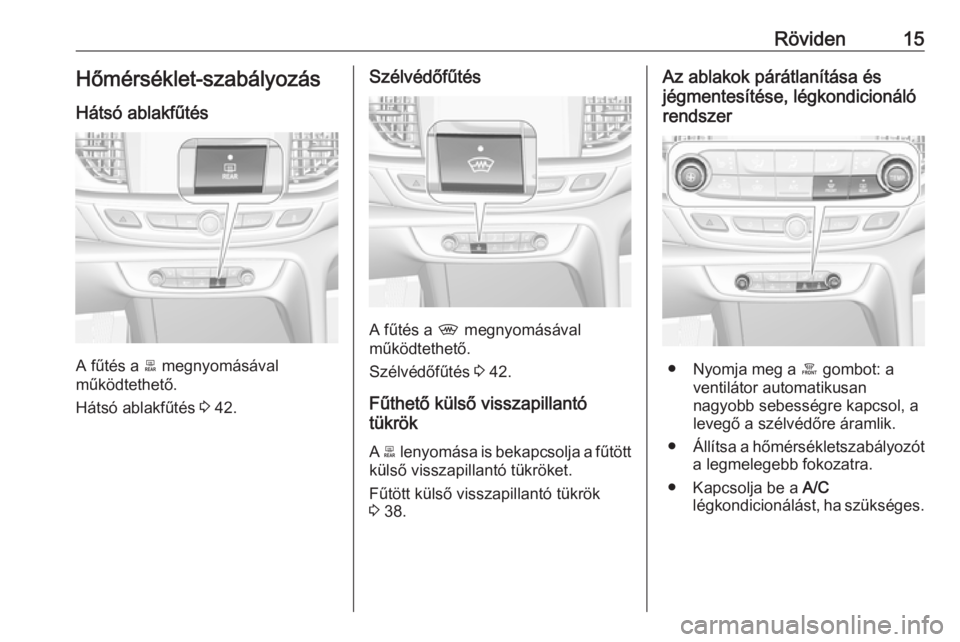

Page 17 of 339
Röviden15Hőmérséklet-szabályozásHátsó ablakfűtés
A fűtés a b megnyomásával
működtethető.
Hátsó ablakfűtés 3 42.
Szélvédőfűtés
A fűtés a , megnyomásával
működtethető.
Szélvédőfűtés 3 42.
Fűthető külső visszapillantó
tükrök
A b lenyomása is bekapcsolja a fűtött
külső visszapillantó tükröket.
Fűtött külső visszapillantó tükrök
3 38.
Az ablakok párátlanítása és
jégmentesítése, légkondicionáló
rendszer
● Nyomja meg a á gombot: a
ventilátor automatikusan
nagyobb sebességre kapcsol, a
levegő a szélvédőre áramlik.
● Állítsa a hőmérsékletszabályozót
a legmelegebb fokozatra.
● Kapcsolja be a A/C
légkondicionálást, ha szükséges.

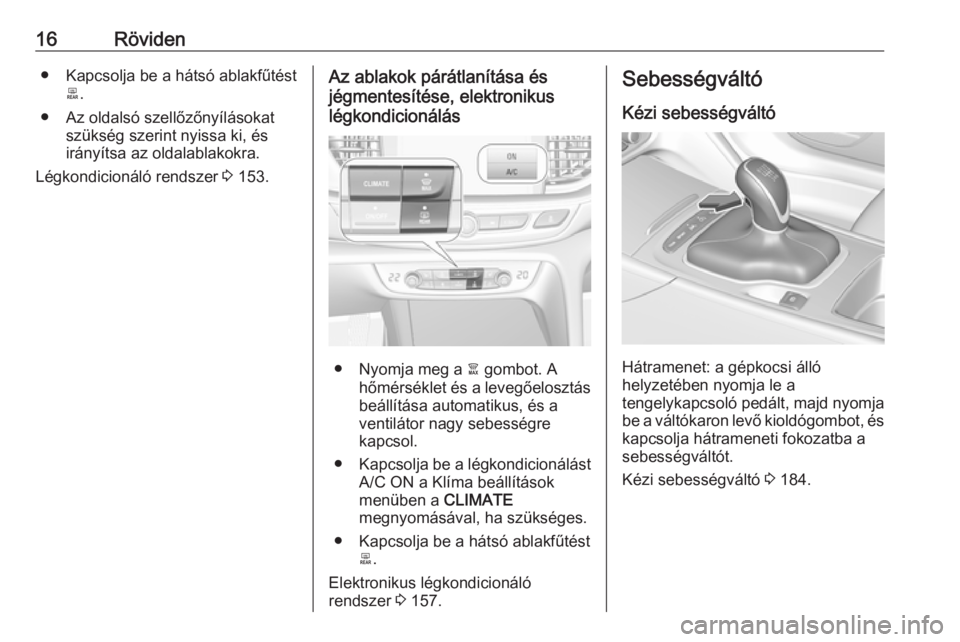

Page 18 of 339
16Röviden● Kapcsolja be a hátsó ablakfűtéstb.
● Az oldalsó szellőzőnyílásokat szükség szerint nyissa ki, és
irányítsa az oldalablakokra.
Légkondicionáló rendszer 3 153.Az ablakok párátlanítása és
jégmentesítése, elektronikus
légkondicionálás
● Nyomja meg a à gombot. A
hőmérséklet és a levegőelosztás
beállítása automatikus, és a
ventilátor nagy sebességre
kapcsol.
● Kapcsolja be a légkondicionálást
A/C ON a Klíma beállítások
menüben a CLIMATE
megnyomásával, ha szükséges.
● Kapcsolja be a hátsó ablakfűtést b.
Elektronikus légkondicionáló
rendszer 3 157.
Sebességváltó
Kézi sebességváltó
Hátramenet: a gépkocsi álló
helyzetében nyomja le a
tengelykapcsoló pedált, majd nyomja be a váltókaron levő kioldógombot, és
kapcsolja hátrameneti fokozatba a
sebességváltót.
Kézi sebességváltó 3 184.
Page 19 of 339
Röviden17Automata sebességváltóP:parkolóállásR:hátrameneti fokozatN:üresjárati fokozatD:automatikus üzemmódM:kézi üzemmód<:váltás magasabb
sebességfokozatba]:váltás alacsonyabb
sebességfokozatba
A fokozatválasztó kar P állásból csak
bekapcsolt gyújtásnál és lenyomott
fékpedál esetén mozdítható ki.
P vagy R fokozat kapcsolásához
nyomja meg a kioldógombot.
Automata sebességváltó 3 179.
Elindulás
Elindulás előtt ellenőrizze ● A gumiabroncsok állapotát és levegőnyomását 3 276, 3 315.
● A motorolajszintet és a folyadékok szintjét 3 253.
● Az ablakok, tükrök és világítótestek tisztaságát és
működőképességét, a
rendszámtábla tisztaságát
(piszok-, hó- és
jégmentességét).
● A tükrök, az ülések és a biztonsági övek megfelelő
beállítását 3 37, 3 47,
3 57.
● Alacsony sebességnél a fékek működését, különösen ha a
fékek nedvesek.
A motor indítása ● Kézi sebességváltó: működtesse
a tengelykapcsoló- és a
fékpedált.● Automata sebességváltó: nyomja be a fékpedált, és
kapcsolja a fokozatválasztó kart P vagy N állásba.
● Ne adjon gázt.
● Röviden nyomja meg a Engine Start/Stop gombot.
● A motor kis késleltetéssel beindul.
A motor indítása 3 169.

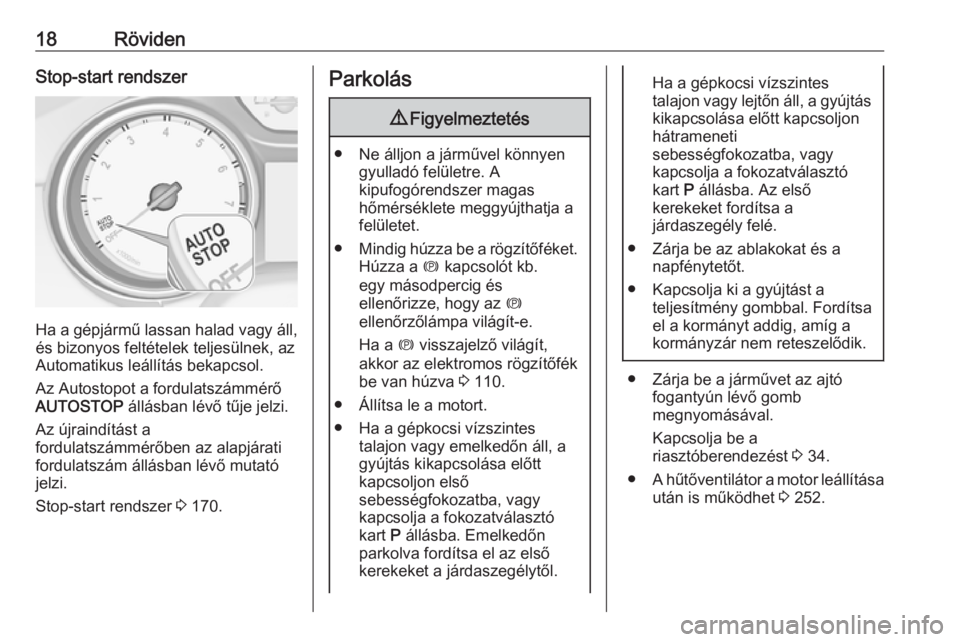

Page 20 of 339
18RövidenStop-start rendszer
Ha a gépjármű lassan halad vagy áll,és bizonyos feltételek teljesülnek, az
Automatikus leállítás bekapcsol.
Az Autostopot a fordulatszámmérő
AUTOSTOP állásban lévő tűje jelzi.
Az újraindítást a
fordulatszámmérőben az alapjárati
fordulatszám állásban lévő mutató jelzi.
Stop-start rendszer 3 170.
Parkolás9 Figyelmeztetés
● Ne álljon a járművel könnyen
gyulladó felületre. A
kipufogórendszer magas
hőmérséklete meggyújthatja a
felületet.
● Mindig húzza be a rögzítőféket.
Húzza a m kapcsolót kb.
egy másodpercig és
ellenőrizze, hogy az m
ellenőrzőlámpa világít-e.
Ha a m visszajelző világít,
akkor az elektromos rögzítőfék
be van húzva 3 110.
● Állítsa le a motort.
● Ha a gépkocsi vízszintes talajon vagy emelkedőn áll, a
gyújtás kikapcsolása előtt
kapcsoljon első
sebességfokozatba, vagy
kapcsolja a fokozatválasztó
kart P állásba. Emelkedőn
parkolva fordítsa el az első
kerekeket a járdaszegélytől.
Ha a gépkocsi vízszintes
talajon vagy lejtőn áll, a gyújtás
kikapcsolása előtt kapcsoljon
hátrameneti
sebességfokozatba, vagy
kapcsolja a fokozatválasztó
kart P állásba. Az első
kerekeket fordítsa a
járdaszegély felé.
● Zárja be az ablakokat és a napfénytetőt.
● Kapcsolja ki a gyújtást a teljesítmény gombbal. Fordítsa
el a kormányt addig, amíg a
kormányzár nem reteszelődik.
● Zárja be a járművet az ajtó fogantyún lévő gomb
megnyomásával.
Kapcsolja be a
riasztóberendezést 3 34.
● A hűtőventilátor a motor leállítása
után is működhet 3 252.
