OPEL INSIGNIA BREAK 2017.75 Manual de Instrucciones (in Spanish)

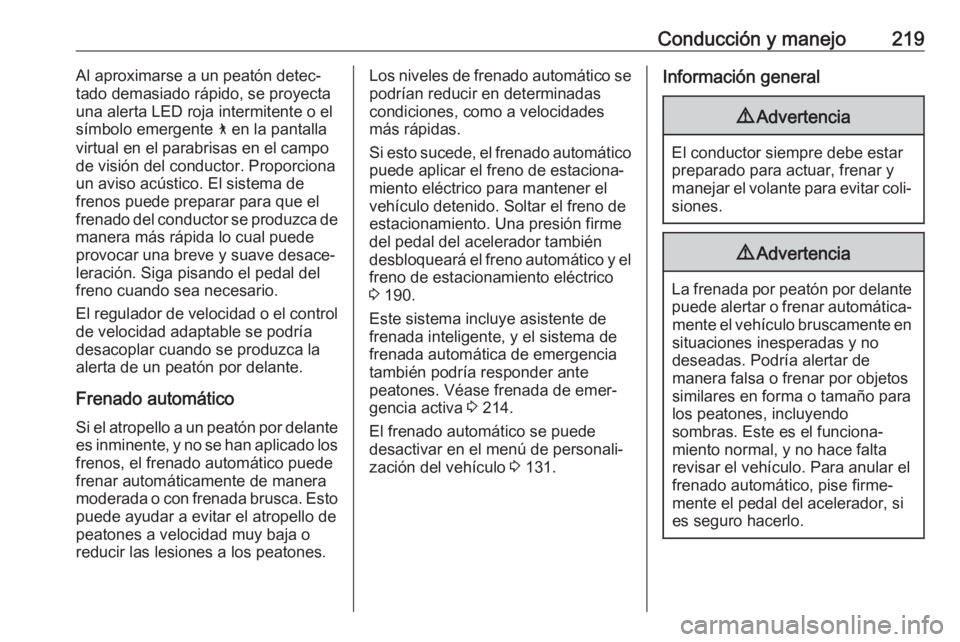

Conducción y manejo219Al aproximarse a un peatón detec‐
tado demasiado rápido, se proyecta
una alerta LED roja intermitente o el
símbolo emergente 7 en la pantalla
virtual en el parabrisas en el campo
de visión del conductor. Proporciona
un aviso acústico. El sistema de
frenos puede preparar para que el
frenado del conductor se produzca de
manera más rápida lo cual puede
provocar una breve y suave desace‐
leración. Siga pisando el pedal del freno cuando sea necesario.
El regulador de velocidad o el control
de velocidad adaptable se podría
desacoplar cuando se produzca la
alerta de un peatón por delante.
Frenado automáticoSi el atropello a un peatón por delante
es inminente, y no se han aplicado los
frenos, el frenado automático puede
frenar automáticamente de manera
moderada o con frenada brusca. Esto puede ayudar a evitar el atropello de
peatones a velocidad muy baja o
reducir las lesiones a los peatones.Los niveles de frenado automático se
podrían reducir en determinadas
condiciones, como a velocidades
más rápidas.
Si esto sucede, el frenado automático
puede aplicar el freno de estaciona‐
miento eléctrico para mantener el
vehículo detenido. Soltar el freno de
estacionamiento. Una presión firme
del pedal del acelerador también
desbloqueará el freno automático y el freno de estacionamiento eléctrico
3 190.
Este sistema incluye asistente de
frenada inteligente, y el sistema de
frenada automática de emergencia
también podría responder ante
peatones. Véase frenada de emer‐
gencia activa 3 214.
El frenado automático se puede
desactivar en el menú de personali‐
zación del vehículo 3 131.Información general9 Advertencia
El conductor siempre debe estar
preparado para actuar, frenar y
manejar el volante para evitar coli‐
siones.
9 Advertencia
La frenada por peatón por delante
puede alertar o frenar automática‐ mente el vehículo bruscamente en situaciones inesperadas y no
deseadas. Podría alertar de
manera falsa o frenar por objetos
similares en forma o tamaño para los peatones, incluyendo
sombras. Este es el funciona‐
miento normal, y no hace falta
revisar el vehículo. Para anular el
frenado automático, pise firme‐
mente el pedal del acelerador, si
es seguro hacerlo.

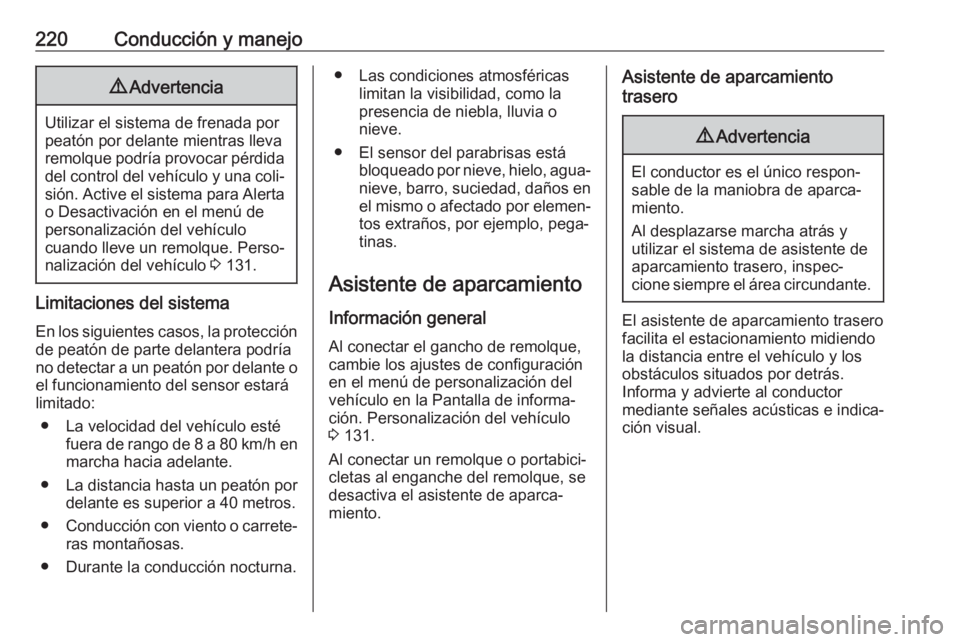

220Conducción y manejo9Advertencia
Utilizar el sistema de frenada por
peatón por delante mientras lleva
remolque podría provocar pérdida del control del vehículo y una coli‐sión. Active el sistema para Alertao Desactivación en el menú depersonalización del vehículo
cuando lleve un remolque. Perso‐
nalización del vehículo 3 131.
Limitaciones del sistema
En los siguientes casos, la protecciónde peatón de parte delantera podría
no detectar a un peatón por delante o
el funcionamiento del sensor estará
limitado:
● La velocidad del vehículo esté fuera de rango de 8 a 80 km/h enmarcha hacia adelante.
● La distancia hasta un peatón por
delante es superior a 40 metros.
● Conducción con viento o carrete‐
ras montañosas.
● Durante la conducción nocturna.
● Las condiciones atmosféricas limitan la visibilidad, como la
presencia de niebla, lluvia o
nieve.
● El sensor del parabrisas está bloqueado por nieve, hielo, agua‐nieve, barro, suciedad, daños enel mismo o afectado por elemen‐
tos extraños, por ejemplo, pega‐
tinas.
Asistente de aparcamiento
Información general
Al conectar el gancho de remolque,
cambie los ajustes de configuración
en el menú de personalización del
vehículo en la Pantalla de informa‐
ción. Personalización del vehículo
3 131.
Al conectar un remolque o portabici‐
cletas al enganche del remolque, se
desactiva el asistente de aparca‐
miento.Asistente de aparcamiento
trasero9 Advertencia
El conductor es el único respon‐
sable de la maniobra de aparca‐
miento.
Al desplazarse marcha atrás y
utilizar el sistema de asistente de
aparcamiento trasero, inspec‐
cione siempre el área circundante.
El asistente de aparcamiento trasero
facilita el estacionamiento midiendo
la distancia entre el vehículo y los
obstáculos situados por detrás.
Informa y advierte al conductor
mediante señales acústicas e indica‐
ción visual.

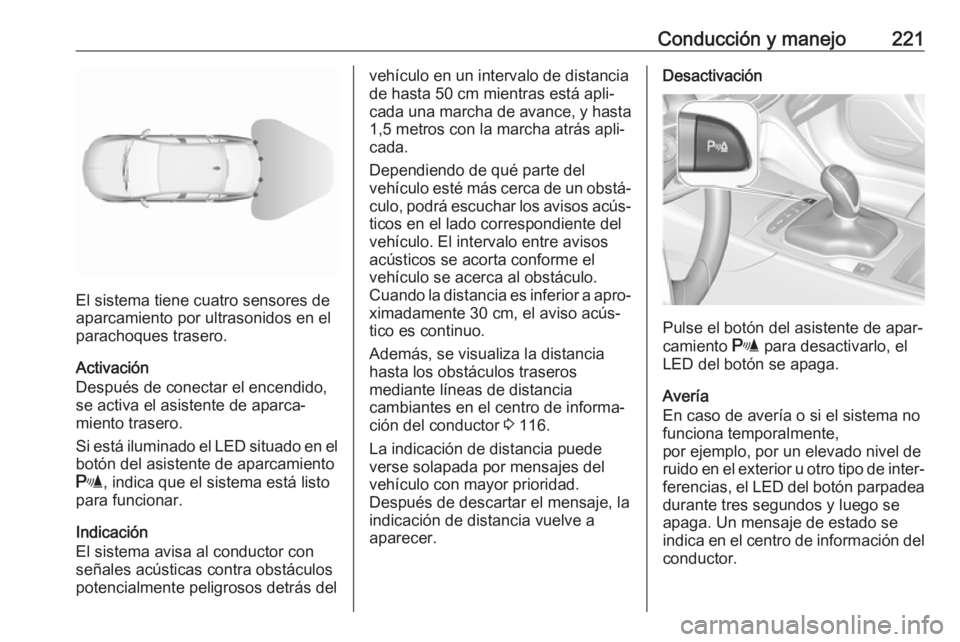

Conducción y manejo221
El sistema tiene cuatro sensores de
aparcamiento por ultrasonidos en el
parachoques trasero.
Activación
Después de conectar el encendido,
se activa el asistente de aparca‐
miento trasero.
Si está iluminado el LED situado en el
botón del asistente de aparcamiento
r , indica que el sistema está listo
para funcionar.
Indicación
El sistema avisa al conductor con
señales acústicas contra obstáculos
potencialmente peligrosos detrás del
vehículo en un intervalo de distancia
de hasta 50 cm mientras está apli‐
cada una marcha de avance, y hasta 1,5 metros con la marcha atrás apli‐
cada.
Dependiendo de qué parte del
vehículo esté más cerca de un obstá‐
culo, podrá escuchar los avisos acús‐ ticos en el lado correspondiente del
vehículo. El intervalo entre avisos
acústicos se acorta conforme el
vehículo se acerca al obstáculo.
Cuando la distancia es inferior a apro‐
ximadamente 30 cm, el aviso acús‐ tico es continuo.
Además, se visualiza la distancia
hasta los obstáculos traseros
mediante líneas de distancia
cambiantes en el centro de informa‐
ción del conductor 3 116.
La indicación de distancia puede verse solapada por mensajes delvehículo con mayor prioridad.
Después de descartar el mensaje, la
indicación de distancia vuelve a
aparecer.Desactivación
Pulse el botón del asistente de apar‐
camiento r para desactivarlo, el
LED del botón se apaga.
Avería
En caso de avería o si el sistema no
funciona temporalmente,
por ejemplo, por un elevado nivel de
ruido en el exterior u otro tipo de inter‐ ferencias, el LED del botón parpadea
durante tres segundos y luego se
apaga. Un mensaje de estado se
indica en el centro de información del conductor.

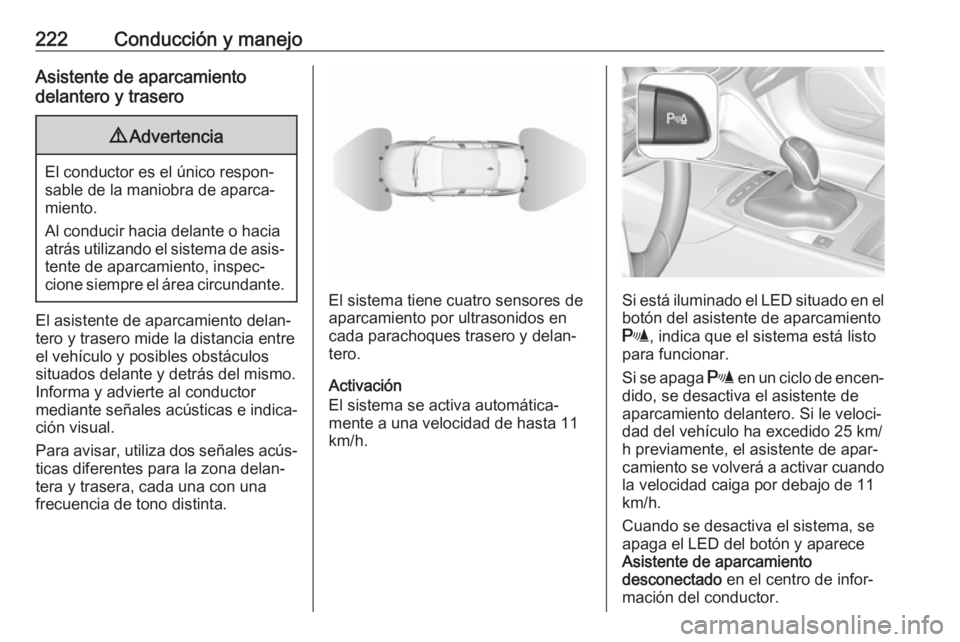

222Conducción y manejoAsistente de aparcamiento
delantero y trasero9 Advertencia
El conductor es el único respon‐
sable de la maniobra de aparca‐
miento.
Al conducir hacia delante o hacia
atrás utilizando el sistema de asis‐ tente de aparcamiento, inspec‐cione siempre el área circundante.
El asistente de aparcamiento delan‐
tero y trasero mide la distancia entre
el vehículo y posibles obstáculos
situados delante y detrás del mismo.
Informa y advierte al conductor
mediante señales acústicas e indica‐
ción visual.
Para avisar, utiliza dos señales acús‐ ticas diferentes para la zona delan‐
tera y trasera, cada una con una
frecuencia de tono distinta.
El sistema tiene cuatro sensores de
aparcamiento por ultrasonidos en
cada parachoques trasero y delan‐
tero.
Activación
El sistema se activa automática‐ mente a una velocidad de hasta 11 km/h.Si está iluminado el LED situado en el
botón del asistente de aparcamiento
r , indica que el sistema está listo
para funcionar.
Si se apaga r en un ciclo de encen‐
dido, se desactiva el asistente de
aparcamiento delantero. Si le veloci‐ dad del vehículo ha excedido 25 km/
h previamente, el asistente de apar‐
camiento se volverá a activar cuando la velocidad caiga por debajo de 11
km/h.
Cuando se desactiva el sistema, se
apaga el LED del botón y aparece
Asistente de aparcamiento
desconectado en el centro de infor‐
mación del conductor.

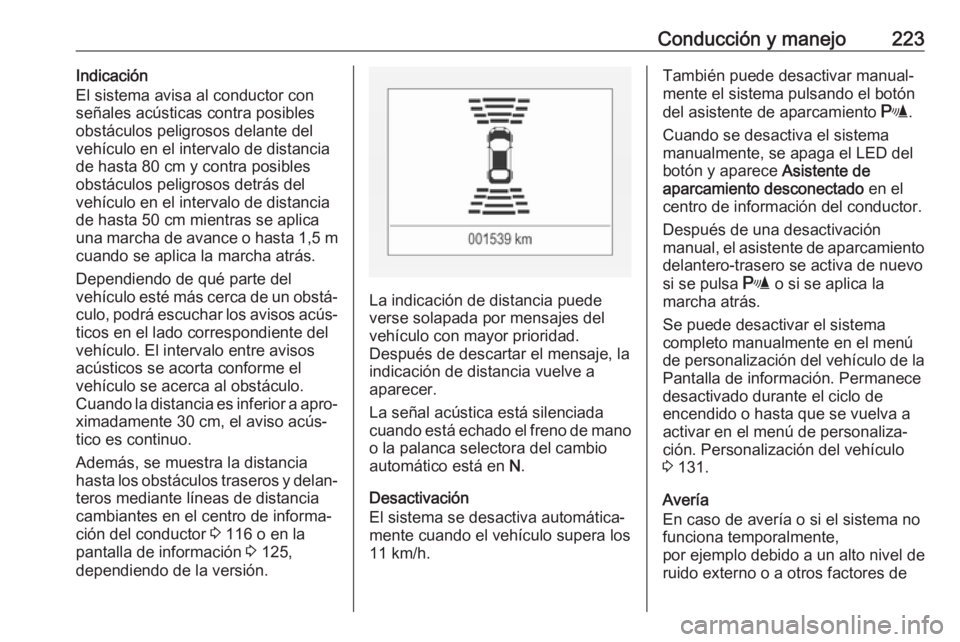

Conducción y manejo223Indicación
El sistema avisa al conductor con
señales acústicas contra posibles
obstáculos peligrosos delante del
vehículo en el intervalo de distancia
de hasta 80 cm y contra posibles
obstáculos peligrosos detrás del
vehículo en el intervalo de distancia
de hasta 50 cm mientras se aplica
una marcha de avance o hasta 1,5 m
cuando se aplica la marcha atrás.
Dependiendo de qué parte del
vehículo esté más cerca de un obstá‐
culo, podrá escuchar los avisos acús‐ ticos en el lado correspondiente delvehículo. El intervalo entre avisos
acústicos se acorta conforme el
vehículo se acerca al obstáculo. Cuando la distancia es inferior a apro‐
ximadamente 30 cm, el aviso acús‐ tico es continuo.
Además, se muestra la distancia
hasta los obstáculos traseros y delan‐ teros mediante líneas de distancia
cambiantes en el centro de informa‐
ción del conductor 3 116 o en la
pantalla de información 3 125,
dependiendo de la versión.
La indicación de distancia puede verse solapada por mensajes delvehículo con mayor prioridad.
Después de descartar el mensaje, la
indicación de distancia vuelve a
aparecer.
La señal acústica está silenciada
cuando está echado el freno de mano
o la palanca selectora del cambio
automático está en N.
Desactivación
El sistema se desactiva automática‐
mente cuando el vehículo supera los
11 km/h.
También puede desactivar manual‐ mente el sistema pulsando el botón
del asistente de aparcamiento r.
Cuando se desactiva el sistema
manualmente, se apaga el LED del
botón y aparece Asistente de
aparcamiento desconectado en el
centro de información del conductor.
Después de una desactivación
manual, el asistente de aparcamiento
delantero-trasero se activa de nuevo
si se pulsa r o si se aplica la
marcha atrás.
Se puede desactivar el sistema
completo manualmente en el menú
de personalización del vehículo de la Pantalla de información. Permanece
desactivado durante el ciclo de
encendido o hasta que se vuelva a
activar en el menú de personaliza‐
ción. Personalización del vehículo
3 131.
Avería
En caso de avería o si el sistema no funciona temporalmente,
por ejemplo debido a un alto nivel de
ruido externo o a otros factores de

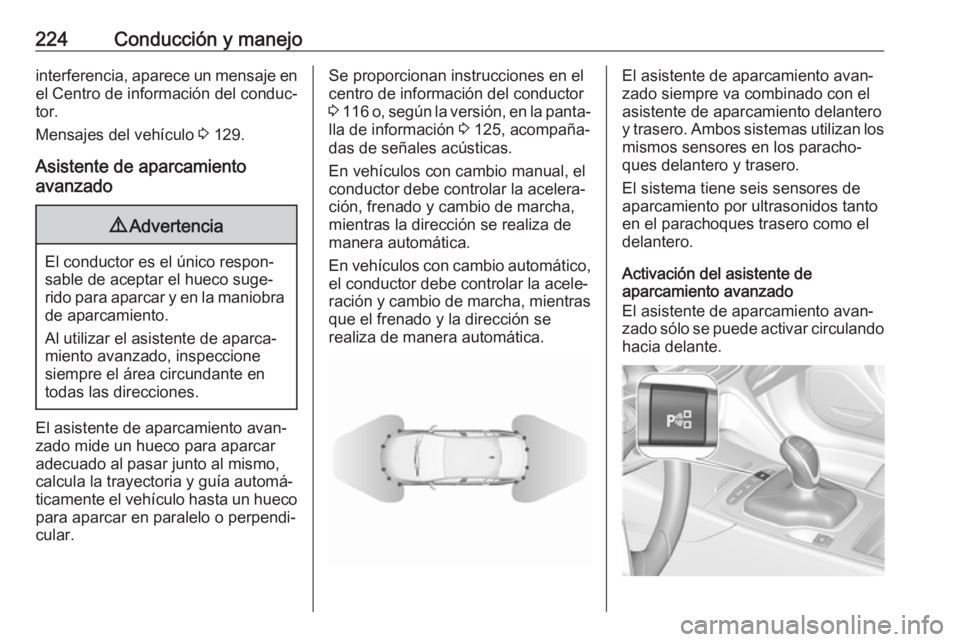

224Conducción y manejointerferencia, aparece un mensaje enel Centro de información del conduc‐
tor.
Mensajes del vehículo 3 129.
Asistente de aparcamiento
avanzado9 Advertencia
El conductor es el único respon‐
sable de aceptar el hueco suge‐
rido para aparcar y en la maniobra
de aparcamiento.
Al utilizar el asistente de aparca‐ miento avanzado, inspeccione
siempre el área circundante en
todas las direcciones.
El asistente de aparcamiento avan‐
zado mide un hueco para aparcar
adecuado al pasar junto al mismo, calcula la trayectoria y guía automá‐
ticamente el vehículo hasta un hueco
para aparcar en paralelo o perpendi‐
cular.
Se proporcionan instrucciones en el
centro de información del conductor
3 116 o, según la versión, en la panta‐
lla de información 3 125, acompaña‐
das de señales acústicas.
En vehículos con cambio manual, el conductor debe controlar la acelera‐
ción, frenado y cambio de marcha,
mientras la dirección se realiza de
manera automática.
En vehículos con cambio automático,
el conductor debe controlar la acele‐
ración y cambio de marcha, mientras que el frenado y la dirección se
realiza de manera automática.El asistente de aparcamiento avan‐
zado siempre va combinado con el
asistente de aparcamiento delantero
y trasero. Ambos sistemas utilizan los
mismos sensores en los paracho‐
ques delantero y trasero.
El sistema tiene seis sensores de
aparcamiento por ultrasonidos tanto
en el parachoques trasero como el
delantero.
Activación del asistente de
aparcamiento avanzado
El asistente de aparcamiento avan‐
zado sólo se puede activar circulando hacia delante.

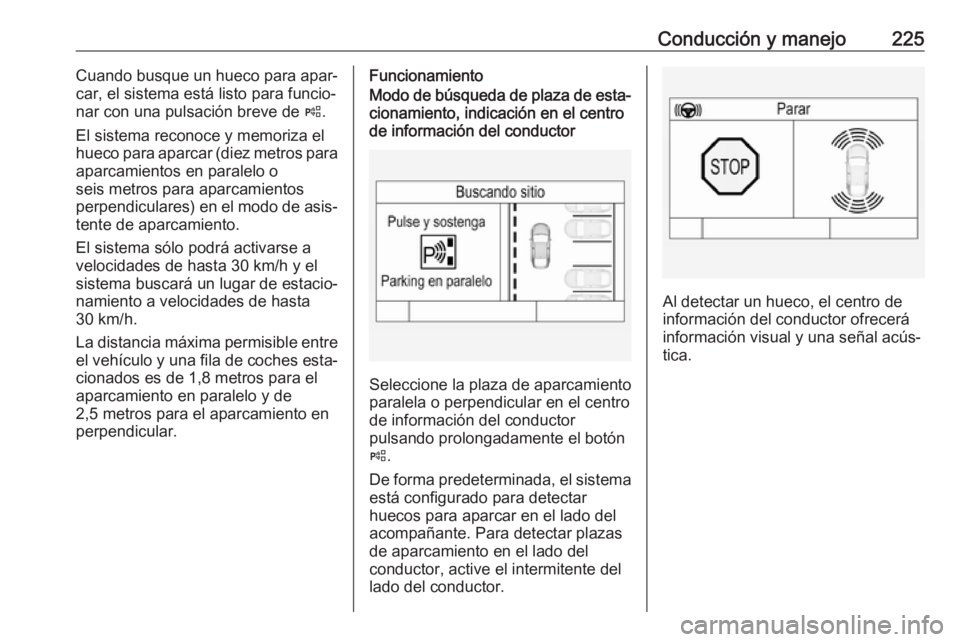

Conducción y manejo225Cuando busque un hueco para apar‐
car, el sistema está listo para funcio‐ nar con una pulsación breve de (.
El sistema reconoce y memoriza el
hueco para aparcar (diez metros para
aparcamientos en paralelo o
seis metros para aparcamientos perpendiculares) en el modo de asis‐
tente de aparcamiento.
El sistema sólo podrá activarse a
velocidades de hasta 30 km/h y el
sistema buscará un lugar de estacio‐
namiento a velocidades de hasta
30 km/h.
La distancia máxima permisible entre el vehículo y una fila de coches esta‐
cionados es de 1,8 metros para el
aparcamiento en paralelo y de
2,5 metros para el aparcamiento en
perpendicular.FuncionamientoModo de búsqueda de plaza de esta‐
cionamiento, indicación en el centro
de información del conductor
Seleccione la plaza de aparcamiento
paralela o perpendicular en el centro de información del conductor
pulsando prolongadamente el botón
( .
De forma predeterminada, el sistema está configurado para detectar
huecos para aparcar en el lado del
acompañante. Para detectar plazas
de aparcamiento en el lado del
conductor, active el intermitente del
lado del conductor.
Al detectar un hueco, el centro de
información del conductor ofrecerá
información visual y una señal acús‐
tica.

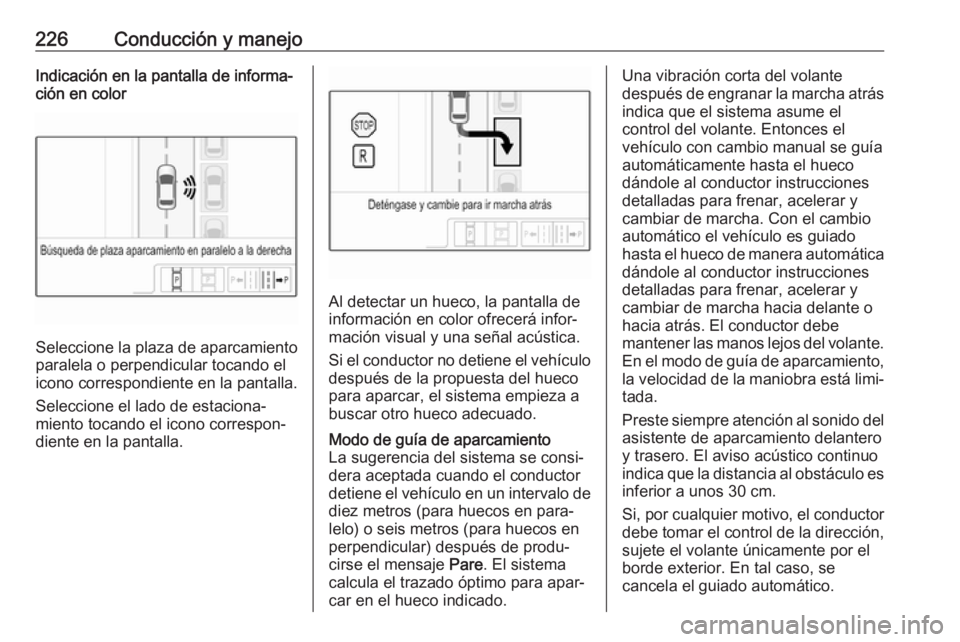

226Conducción y manejoIndicación en la pantalla de informa‐
ción en color
Seleccione la plaza de aparcamiento
paralela o perpendicular tocando el
icono correspondiente en la pantalla.
Seleccione el lado de estaciona‐
miento tocando el icono correspon‐
diente en la pantalla.
Al detectar un hueco, la pantalla de
información en color ofrecerá infor‐
mación visual y una señal acústica.
Si el conductor no detiene el vehículo
después de la propuesta del hueco
para aparcar, el sistema empieza a
buscar otro hueco adecuado.
Modo de guía de aparcamiento
La sugerencia del sistema se consi‐
dera aceptada cuando el conductor
detiene el vehículo en un intervalo de diez metros (para huecos en para‐
lelo) o seis metros (para huecos en
perpendicular) después de produ‐
cirse el mensaje Pare. El sistema
calcula el trazado óptimo para apar‐
car en el hueco indicado.Una vibración corta del volante
después de engranar la marcha atrás
indica que el sistema asume el
control del volante. Entonces el
vehículo con cambio manual se guía
automáticamente hasta el hueco
dándole al conductor instrucciones
detalladas para frenar, acelerar y
cambiar de marcha. Con el cambio
automático el vehículo es guiado
hasta el hueco de manera automática dándole al conductor instrucciones
detalladas para frenar, acelerar y
cambiar de marcha hacia delante o
hacia atrás. El conductor debe
mantener las manos lejos del volante.
En el modo de guía de aparcamiento, la velocidad de la maniobra está limi‐ tada.
Preste siempre atención al sonido del
asistente de aparcamiento delantero
y trasero. El aviso acústico continuo
indica que la distancia al obstáculo es inferior a unos 30 cm.
Si, por cualquier motivo, el conductor debe tomar el control de la dirección,
sujete el volante únicamente por el
borde exterior. En tal caso, se
cancela el guiado automático.

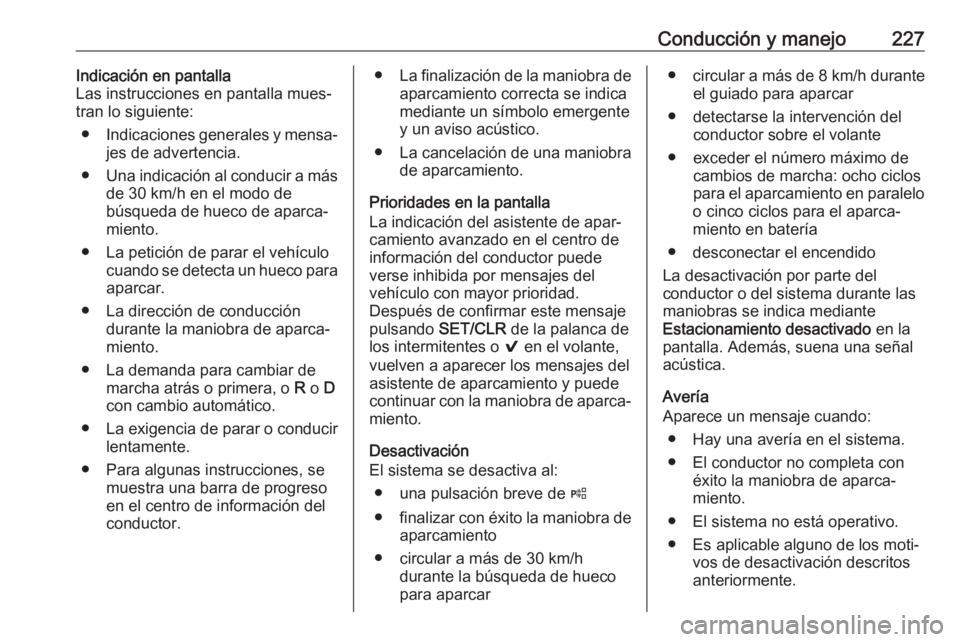

Conducción y manejo227Indicación en pantalla
Las instrucciones en pantalla mues‐
tran lo siguiente:
● Indicaciones generales y mensa‐
jes de advertencia.
● Una indicación al conducir a más
de 30 km/h en el modo de
búsqueda de hueco de aparca‐ miento.
● La petición de parar el vehículo cuando se detecta un hueco paraaparcar.
● La dirección de conducción durante la maniobra de aparca‐
miento.
● La demanda para cambiar de marcha atrás o primera, o R o D
con cambio automático.
● La exigencia de parar o conducir
lentamente.
● Para algunas instrucciones, se muestra una barra de progreso
en el centro de información del
conductor.● La finalización de la maniobra de
aparcamiento correcta se indica
mediante un símbolo emergente
y un aviso acústico.
● La cancelación de una maniobra de aparcamiento.
Prioridades en la pantalla
La indicación del asistente de apar‐
camiento avanzado en el centro de
información del conductor puede
verse inhibida por mensajes del
vehículo con mayor prioridad.
Después de confirmar este mensaje
pulsando SET/CLR de la palanca de
los intermitentes o 9 en el volante,
vuelven a aparecer los mensajes del
asistente de aparcamiento y puede continuar con la maniobra de aparca‐
miento.
Desactivación
El sistema se desactiva al:
● una pulsación breve de (
● finalizar con éxito la maniobra de
aparcamiento
● circular a más de 30 km/h durante la búsqueda de hueco
para aparcar● circular a más de 8 km/h durante
el guiado para aparcar
● detectarse la intervención del conductor sobre el volante
● exceder el número máximo de cambios de marcha: ocho ciclos
para el aparcamiento en paralelo
o cinco ciclos para el aparca‐ miento en batería
● desconectar el encendido
La desactivación por parte del
conductor o del sistema durante las
maniobras se indica mediante
Estacionamiento desactivado en la
pantalla. Además, suena una señal
acústica.
Avería
Aparece un mensaje cuando:
● Hay una avería en el sistema.
● El conductor no completa con éxito la maniobra de aparca‐
miento.
● El sistema no está operativo.
● Es aplicable alguno de los moti‐ vos de desactivación descritosanteriormente.

228Conducción y manejoSi se detecta un objeto durante las
instrucciones de estacionamiento,
aparece Pare en la pantalla. Si se
retira el objeto, se puede continuar con la maniobra de aparcamiento. Si
no se retira el objeto, el sistema se desactivará. Una pulsación prolon‐
gada de ( activará el sistema y
buscará un nuevo hueco para apar‐
car.
Información básica sobre los
sistemas de asistencia al
aparcamiento9 Advertencia
En determinadas circunstancias,
algunas superficies reflectantes
sobre objetos o ropas, así como
fuentes de ruido externas, pueden dar lugar a fallos del sistema en ladetección de obstáculos.
Se debe prestar especial atención
a los obstáculos bajos que pueden
dañar la parte inferior del paracho‐
ques.
Atención
El rendimiento del sistema puede
verse reducido si los sensores
están cubiertos, por ejemplo, por
hielo o nieve.
El rendimiento del sistema de
asistencia al aparcamiento puede
verse reducido por una carga
pesada.
Son aplicables condiciones espe‐
ciales si hay vehículos más altos
en las proximidades (por ejemplo, vehículos todoterreno, monovolú‐
menes, furgonetas). No se puede
garantizar la identificación de
objetos ni la indicación correcta de
la distancia en la parte superior de
estos vehículos.
Los objetos con una sección de
reflexión muy pequeña, como
objetos estrechos, o los materia‐
les blandos pueden no ser detec‐
tados por el sistema.
Los sistema de asistente de apar‐
camiento no detectan objetos
fuera del rango de detección.
Nota
Es posible que los sensores detec‐
ten un objeto inexistente debido a
perturbaciones del eco por ruidos
externos o desalineaciones mecáni‐ cas (pueden producirse falsos
avisos esporádicamente).
Asegúrese de que la matrícula
delantera esté bien montada (que
no esté doblada ni haya huecos
respecto al parachoques en el lado
izquierdo o derecho) y que los
sensores están correctamente colo‐
cados.
El sistema del asistente de aparca‐
miento avanzado puede no respon‐
der a cambios en el espacio dispo‐
nible para aparcar después de
iniciar la maniobra de aparcamiento. El sistema puede confundir unaentrada, un acceso, un patio o uncruce con un hueco para aparcar.
Después de seleccionar la marcha
atrás, el sistema iniciará una manio‐ bra de aparcamiento. Asegúrese de
la disponibilidad del hueco para
aparcar sugerido.
