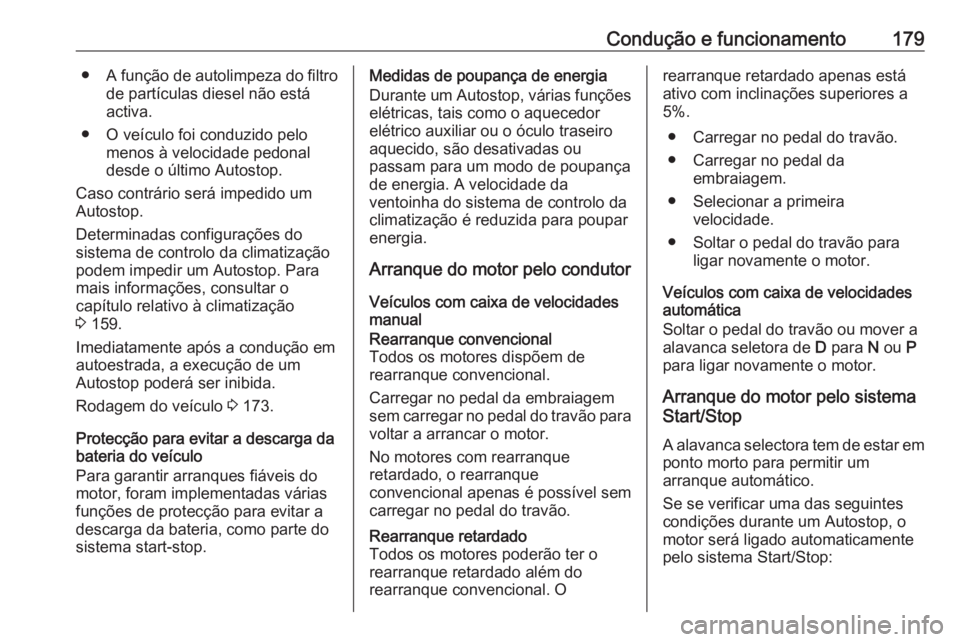

Condução e funcionamento179●A função de autolimpeza do filtro
de partículas diesel não está
activa.
● O veículo foi conduzido pelo menos à velocidade pedonal
desde o último Autostop.
Caso contrário será impedido um
Autostop.
Determinadas configurações do
sistema de controlo da climatização
podem impedir um Autostop. Para mais informações, consultar o
capítulo relativo à climatização
3 159.
Imediatamente após a condução em
autoestrada, a execução de um
Autostop poderá ser inibida.
Rodagem do veículo 3 173.
Protecção para evitar a descarga da
bateria do veículo
Para garantir arranques fiáveis do
motor, foram implementadas várias
funções de protecção para evitar a
descarga da bateria, como parte do
sistema start-stop.Medidas de poupança de energia
Durante um Autostop, várias funções
elétricas, tais como o aquecedor
elétrico auxiliar ou o óculo traseiro
aquecido, são desativadas ou
passam para um modo de poupança de energia. A velocidade da
ventoinha do sistema de controlo da
climatização é reduzida para poupar
energia.
Arranque do motor pelo condutor
Veículos com caixa de velocidades
manualRearranque convencional
Todos os motores dispõem de
rearranque convencional.
Carregar no pedal da embraiagem
sem carregar no pedal do travão para
voltar a arrancar o motor.
No motores com rearranque
retardado, o rearranque
convencional apenas é possível sem
carregar no pedal do travão.Rearranque retardado
Todos os motores poderão ter o
rearranque retardado além do
rearranque convencional. Orearranque retardado apenas está
ativo com inclinações superiores a
5%.
● Carregar no pedal do travão.
● Carregar no pedal da embraiagem.
● Selecionar a primeira velocidade.
● Soltar o pedal do travão para ligar novamente o motor.
Veículos com caixa de velocidades
automática
Soltar o pedal do travão ou mover a
alavanca seletora de D para N ou P
para ligar novamente o motor.
Arranque do motor pelo sistema
Start/Stop
A alavanca selectora tem de estar em
ponto morto para permitir um
arranque automático.
Se se verificar uma das seguintes
condições durante um Autostop, o
motor será ligado automaticamente
pelo sistema Start/Stop:

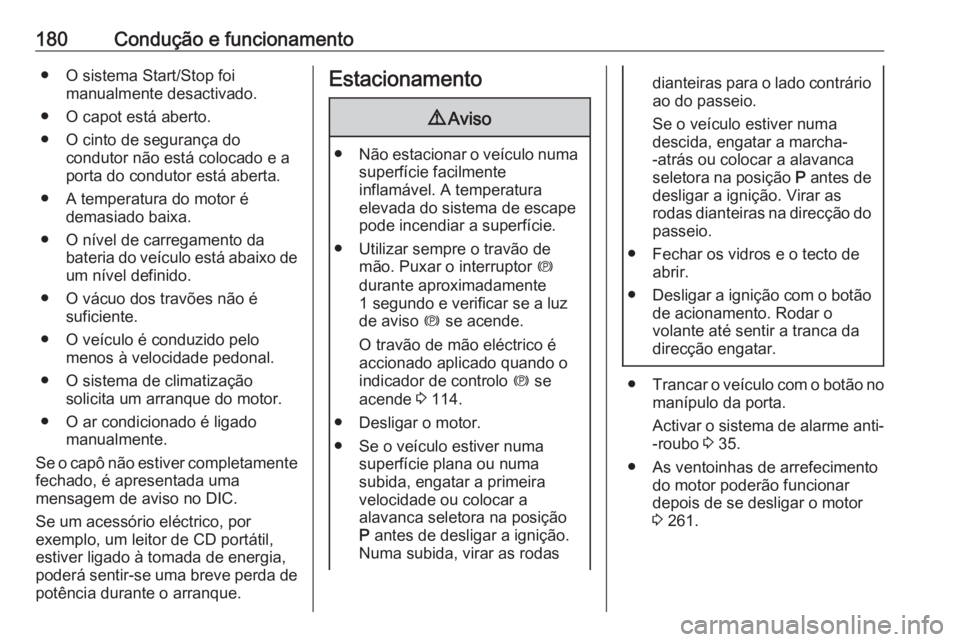

180Condução e funcionamento● O sistema Start/Stop foimanualmente desactivado.
● O capot está aberto.
● O cinto de segurança do condutor não está colocado e a
porta do condutor está aberta.
● A temperatura do motor é demasiado baixa.
● O nível de carregamento da bateria do veículo está abaixo deum nível definido.
● O vácuo dos travões não é suficiente.
● O veículo é conduzido pelo menos à velocidade pedonal.
● O sistema de climatização solicita um arranque do motor.
● O ar condicionado é ligado manualmente.
Se o capô não estiver completamente fechado, é apresentada uma
mensagem de aviso no DIC.
Se um acessório eléctrico, por
exemplo, um leitor de CD portátil,
estiver ligado à tomada de energia,
poderá sentir-se uma breve perda de
potência durante o arranque.Estacionamento9 Aviso
● Não estacionar o veículo numa
superfície facilmente
inflamável. A temperatura
elevada do sistema de escape
pode incendiar a superfície.
● Utilizar sempre o travão de mão. Puxar o interruptor m
durante aproximadamente
1 segundo e verificar se a luz
de aviso m se acende.
O travão de mão eléctrico é
accionado aplicado quando o
indicador de controlo m se
acende 3 114.
● Desligar o motor.
● Se o veículo estiver numa superfície plana ou numa
subida, engatar a primeira
velocidade ou colocar a
alavanca seletora na posição
P antes de desligar a ignição.
Numa subida, virar as rodas
dianteiras para o lado contrário
ao do passeio.
Se o veículo estiver numa
descida, engatar a marcha-
-atrás ou colocar a alavanca seletora na posição P antes de
desligar a ignição. Virar as
rodas dianteiras na direcção do passeio.
● Fechar os vidros e o tecto de abrir.
● Desligar a ignição com o botão
de acionamento. Rodar o
volante até sentir a tranca da
direcção engatar.
● Trancar o veículo com o botão no
manípulo da porta.
Activar o sistema de alarme anti- -roubo 3 35.
● As ventoinhas de arrefecimento do motor poderão funcionar
depois de se desligar o motor
3 261.

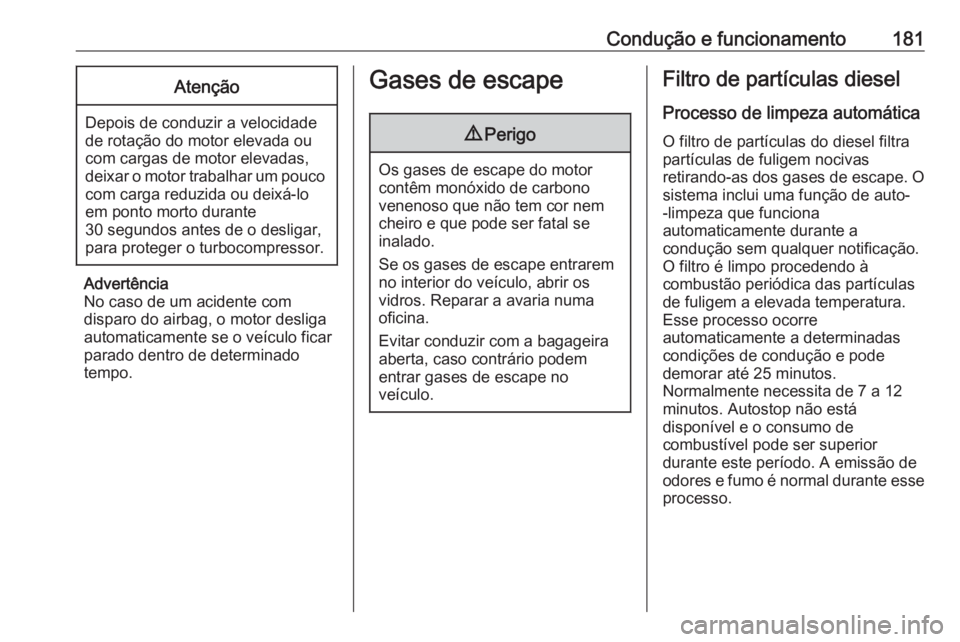

Condução e funcionamento181Atenção
Depois de conduzir a velocidade
de rotação do motor elevada ou
com cargas de motor elevadas,
deixar o motor trabalhar um pouco com carga reduzida ou deixá-lo
em ponto morto durante
30 segundos antes de o desligar,
para proteger o turbocompressor.
Advertência
No caso de um acidente com
disparo do airbag, o motor desliga
automaticamente se o veículo ficar
parado dentro de determinado
tempo.
Gases de escape9 Perigo
Os gases de escape do motor
contêm monóxido de carbono
venenoso que não tem cor nem
cheiro e que pode ser fatal se
inalado.
Se os gases de escape entrarem
no interior do veículo, abrir os
vidros. Reparar a avaria numa
oficina.
Evitar conduzir com a bagageira
aberta, caso contrário podem
entrar gases de escape no
veículo.
Filtro de partículas diesel
Processo de limpeza automática O filtro de partículas do diesel filtra
partículas de fuligem nocivas
retirando-as dos gases de escape. O
sistema inclui uma função de auto-
-limpeza que funciona
automaticamente durante a
condução sem qualquer notificação. O filtro é limpo procedendo à
combustão periódica das partículas
de fuligem a elevada temperatura.
Esse processo ocorre
automaticamente a determinadas
condições de condução e pode
demorar até 25 minutos.
Normalmente necessita de 7 a 12
minutos. Autostop não está
disponível e o consumo de
combustível pode ser superior
durante este período. A emissão de odores e fumo é normal durante esse processo.

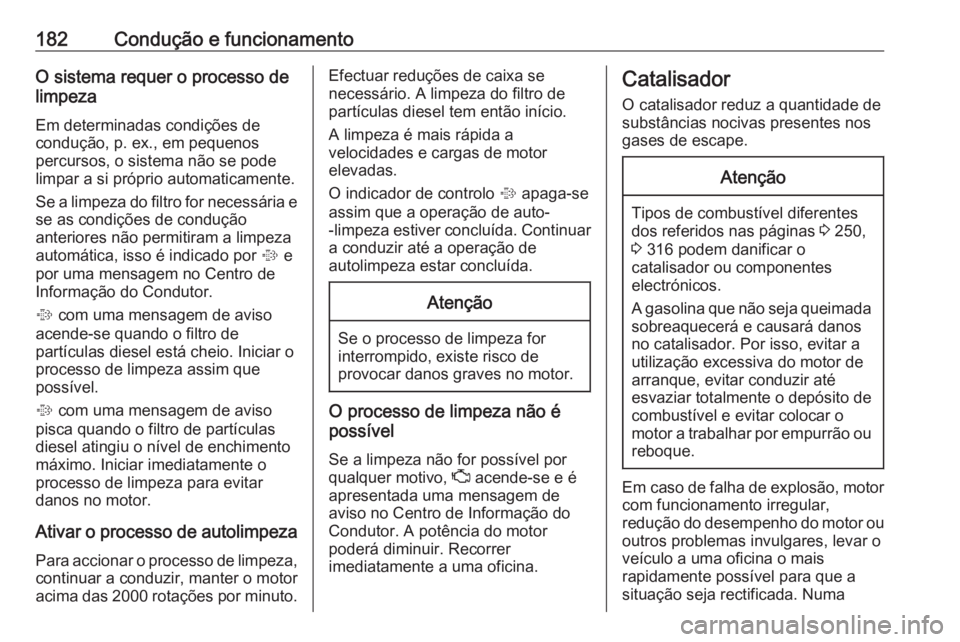

182Condução e funcionamentoO sistema requer o processo de
limpeza
Em determinadas condições de
condução, p. ex., em pequenos
percursos, o sistema não se pode
limpar a si próprio automaticamente.
Se a limpeza do filtro for necessária e se as condições de condução
anteriores não permitiram a limpeza
automática, isso é indicado por % e
por uma mensagem no Centro de Informação do Condutor.
% com uma mensagem de aviso
acende-se quando o filtro de
partículas diesel está cheio. Iniciar o
processo de limpeza assim que
possível.
% com uma mensagem de aviso
pisca quando o filtro de partículas
diesel atingiu o nível de enchimento
máximo. Iniciar imediatamente o
processo de limpeza para evitar
danos no motor.
Ativar o processo de autolimpeza Para accionar o processo de limpeza,
continuar a conduzir, manter o motor
acima das 2000 rotações por minuto.Efectuar reduções de caixa se
necessário. A limpeza do filtro de
partículas diesel tem então início.
A limpeza é mais rápida a
velocidades e cargas de motor
elevadas.
O indicador de controlo % apaga-se
assim que a operação de auto-
-limpeza estiver concluída. Continuar
a conduzir até a operação de
autolimpeza estar concluída.Atenção
Se o processo de limpeza for interrompido, existe risco de
provocar danos graves no motor.
O processo de limpeza não é
possível
Se a limpeza não for possível por
qualquer motivo, Z acende-se e é
apresentada uma mensagem de
aviso no Centro de Informação do
Condutor. A potência do motor
poderá diminuir. Recorrer
imediatamente a uma oficina.
Catalisador
O catalisador reduz a quantidade de
substâncias nocivas presentes nos
gases de escape.Atenção
Tipos de combustível diferentes
dos referidos nas páginas 3 250,
3 316 podem danificar o
catalisador ou componentes
electrónicos.
A gasolina que não seja queimada sobreaquecerá e causará danos
no catalisador. Por isso, evitar a
utilização excessiva do motor de
arranque, evitar conduzir até
esvaziar totalmente o depósito de
combustível e evitar colocar o
motor a trabalhar por empurrão ou reboque.
Em caso de falha de explosão, motor com funcionamento irregular,
redução do desempenho do motor ou
outros problemas invulgares, levar o
veículo a uma oficina o mais
rapidamente possível para que a
situação seja rectificada. Numa

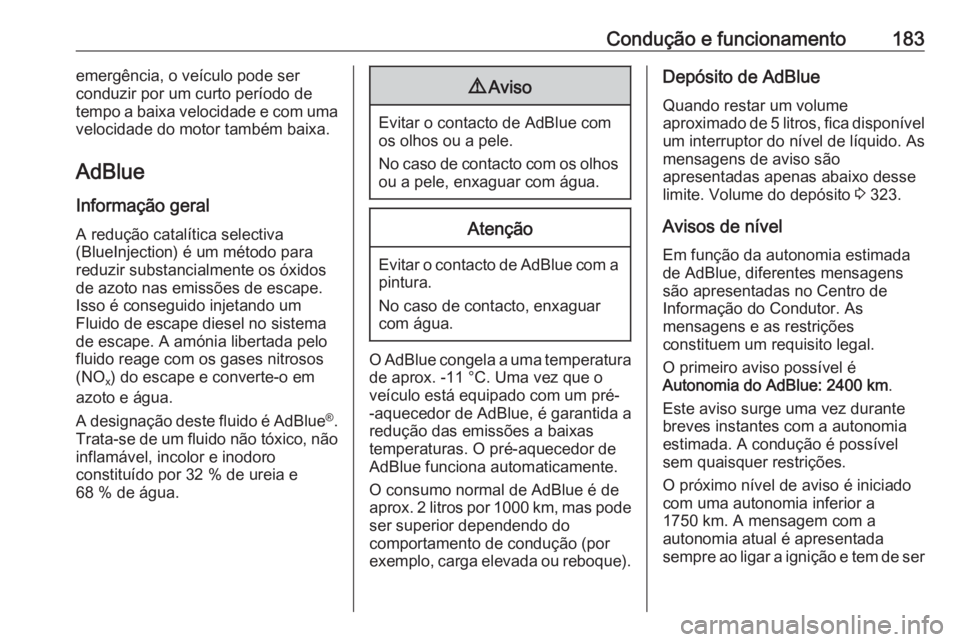

Condução e funcionamento183emergência, o veículo pode ser
conduzir por um curto período de
tempo a baixa velocidade e com uma
velocidade do motor também baixa.
AdBlue
Informação geral
A redução catalítica selectiva
(BlueInjection) é um método para
reduzir substancialmente os óxidos
de azoto nas emissões de escape.
Isso é conseguido injetando um
Fluido de escape diesel no sistema
de escape. A amónia libertada pelo
fluido reage com os gases nitrosos
(NO x) do escape e converte-o em
azoto e água.
A designação deste fluido é AdBlue ®
.
Trata-se de um fluido não tóxico, não
inflamável, incolor e inodoro
constituído por 32 % de ureia e
68 % de água.9 Aviso
Evitar o contacto de AdBlue com
os olhos ou a pele.
No caso de contacto com os olhos
ou a pele, enxaguar com água.
Atenção
Evitar o contacto de AdBlue com a pintura.
No caso de contacto, enxaguar
com água.
O AdBlue congela a uma temperatura
de aprox. -11 °C. Uma vez que o
veículo está equipado com um pré-
-aquecedor de AdBlue, é garantida a
redução das emissões a baixas
temperaturas. O pré-aquecedor de
AdBlue funciona automaticamente.
O consumo normal de AdBlue é de
aprox. 2 litros por 1000 km, mas pode
ser superior dependendo do
comportamento de condução (por exemplo, carga elevada ou reboque).
Depósito de AdBlue
Quando restar um volume
aproximado de 5 litros, fica disponível
um interruptor do nível de líquido. As
mensagens de aviso são
apresentadas apenas abaixo desse
limite. Volume do depósito 3 323.
Avisos de nível Em função da autonomia estimada
de AdBlue, diferentes mensagens são apresentadas no Centro de
Informação do Condutor. As
mensagens e as restrições
constituem um requisito legal.
O primeiro aviso possível é
Autonomia do AdBlue: 2400 km .
Este aviso surge uma vez durante breves instantes com a autonomia
estimada. A condução é possível
sem quaisquer restrições.
O próximo nível de aviso é iniciado
com uma autonomia inferior a
1750 km. A mensagem com a
autonomia atual é apresentada
sempre ao ligar a ignição e tem de ser

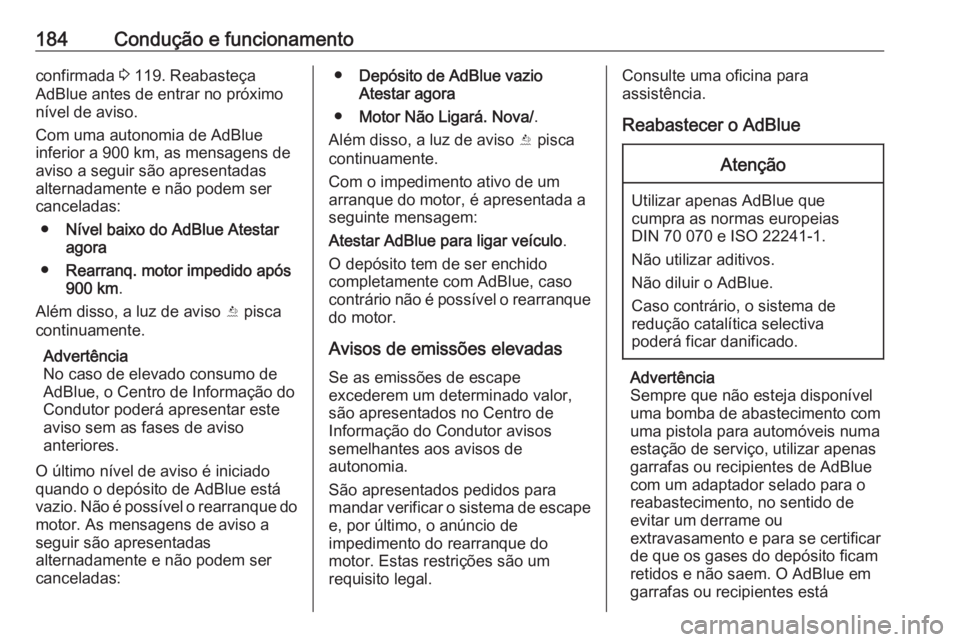

184Condução e funcionamentoconfirmada 3 119. Reabasteça
AdBlue antes de entrar no próximo
nível de aviso.
Com uma autonomia de AdBlue
inferior a 900 km, as mensagens de
aviso a seguir são apresentadas
alternadamente e não podem ser
canceladas:
● Nível baixo do AdBlue Atestar
agora
● Rearranq. motor impedido após
900 km .
Além disso, a luz de aviso Y pisca
continuamente.
Advertência
No caso de elevado consumo de
AdBlue, o Centro de Informação do
Condutor poderá apresentar este aviso sem as fases de aviso
anteriores.
O último nível de aviso é iniciado
quando o depósito de AdBlue está
vazio. Não é possível o rearranque do
motor. As mensagens de aviso a
seguir são apresentadas
alternadamente e não podem ser
canceladas:● Depósito de AdBlue vazio
Atestar agora
● Motor Não Ligará. Nova/ .
Além disso, a luz de aviso Y pisca
continuamente.
Com o impedimento ativo de um arranque do motor, é apresentada a
seguinte mensagem:
Atestar AdBlue para ligar veículo .
O depósito tem de ser enchido
completamente com AdBlue, caso
contrário não é possível o rearranque do motor.
Avisos de emissões elevadas Se as emissões de escape
excederem um determinado valor,
são apresentados no Centro de
Informação do Condutor avisos
semelhantes aos avisos de
autonomia.
São apresentados pedidos para
mandar verificar o sistema de escape
e, por último, o anúncio de
impedimento do rearranque do
motor. Estas restrições são um
requisito legal.Consulte uma oficina para
assistência.
Reabastecer o AdBlueAtenção
Utilizar apenas AdBlue quecumpra as normas europeias
DIN 70 070 e ISO 22241-1.
Não utilizar aditivos.
Não diluir o AdBlue.
Caso contrário, o sistema de
redução catalítica selectiva
poderá ficar danificado.
Advertência
Sempre que não esteja disponível
uma bomba de abastecimento com
uma pistola para automóveis numa
estação de serviço, utilizar apenas
garrafas ou recipientes de AdBlue
com um adaptador selado para o
reabastecimento, no sentido de
evitar um derrame ou
extravasamento e para se certificar
de que os gases do depósito ficam
retidos e não saem. O AdBlue em
garrafas ou recipientes está

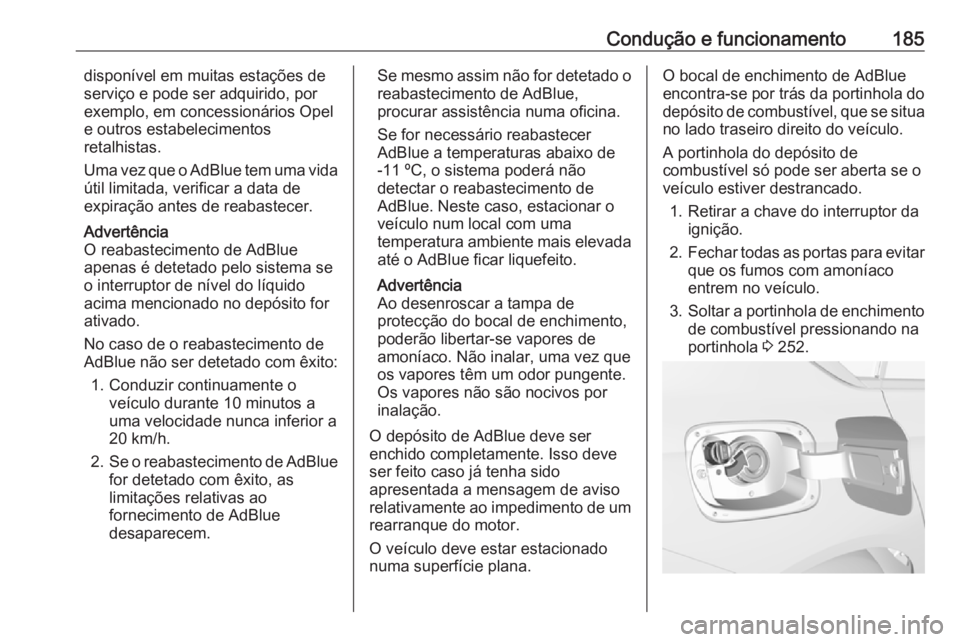

Condução e funcionamento185disponível em muitas estações de
serviço e pode ser adquirido, por
exemplo, em concessionários Opel
e outros estabelecimentos
retalhistas.
Uma vez que o AdBlue tem uma vida
útil limitada, verificar a data de
expiração antes de reabastecer.
Advertência
O reabastecimento de AdBlue
apenas é detetado pelo sistema se
o interruptor de nível do líquido
acima mencionado no depósito for
ativado.
No caso de o reabastecimento de
AdBlue não ser detetado com êxito:
1. Conduzir continuamente o veículo durante 10 minutos a
uma velocidade nunca inferior a
20 km/h.
2. Se o reabastecimento de AdBlue
for detetado com êxito, as
limitações relativas ao fornecimento de AdBlue
desaparecem.Se mesmo assim não for detetado o
reabastecimento de AdBlue,
procurar assistência numa oficina.
Se for necessário reabastecer
AdBlue a temperaturas abaixo de
-11 ºC, o sistema poderá não
detectar o reabastecimento de
AdBlue. Neste caso, estacionar o
veículo num local com uma
temperatura ambiente mais elevada até o AdBlue ficar liquefeito.
Advertência
Ao desenroscar a tampa de
protecção do bocal de enchimento,
poderão libertar-se vapores de
amoníaco. Não inalar, uma vez que
os vapores têm um odor pungente. Os vapores não são nocivos por
inalação.
O depósito de AdBlue deve ser
enchido completamente. Isso deve
ser feito caso já tenha sido
apresentada a mensagem de aviso
relativamente ao impedimento de um
rearranque do motor.
O veículo deve estar estacionado
numa superfície plana.O bocal de enchimento de AdBlue
encontra-se por trás da portinhola do
depósito de combustível, que se situa
no lado traseiro direito do veículo.
A portinhola do depósito de
combustível só pode ser aberta se o
veículo estiver destrancado.
1. Retirar a chave do interruptor da ignição.
2. Fechar todas as portas para evitar
que os fumos com amoníaco
entrem no veículo.
3. Soltar a portinhola de enchimento
de combustível pressionando na
portinhola 3 252.

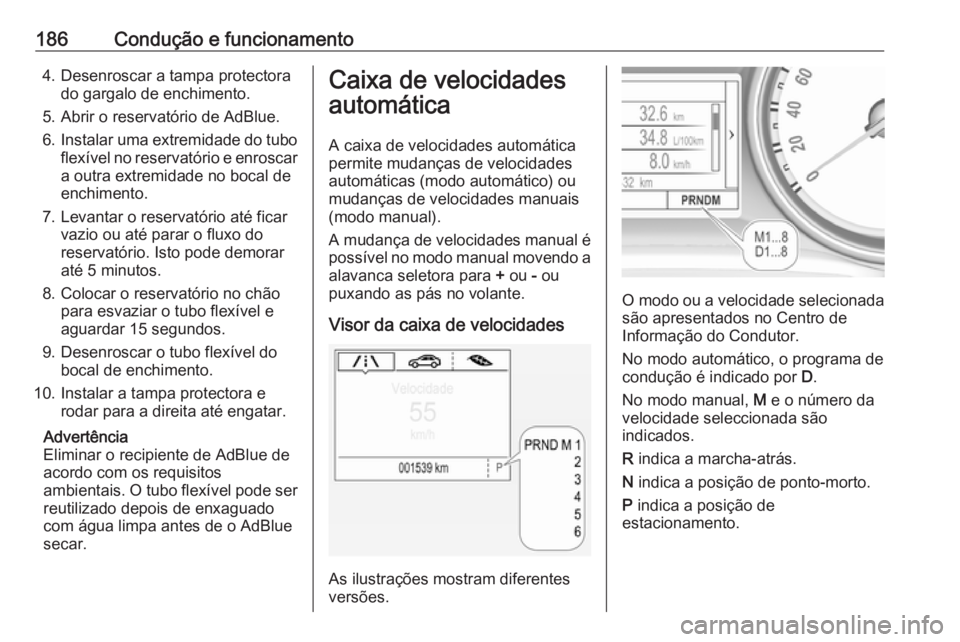

186Condução e funcionamento4. Desenroscar a tampa protectorado gargalo de enchimento.
5. Abrir o reservatório de AdBlue.
6. Instalar uma extremidade do tubo
flexível no reservatório e enroscar
a outra extremidade no bocal de
enchimento.
7. Levantar o reservatório até ficar vazio ou até parar o fluxo do
reservatório. Isto pode demorar
até 5 minutos.
8. Colocar o reservatório no chão para esvaziar o tubo flexível e
aguardar 15 segundos.
9. Desenroscar o tubo flexível do bocal de enchimento.
10. Instalar a tampa protectora e rodar para a direita até engatar.
Advertência
Eliminar o recipiente de AdBlue de
acordo com os requisitos
ambientais. O tubo flexível pode ser
reutilizado depois de enxaguado
com água limpa antes de o AdBlue
secar.Caixa de velocidades
automática
A caixa de velocidades automática
permite mudanças de velocidades
automáticas (modo automático) ou
mudanças de velocidades manuais
(modo manual).
A mudança de velocidades manual é possível no modo manual movendo a
alavanca seletora para + ou - ou
puxando as pás no volante.
Visor da caixa de velocidades
As ilustrações mostram diferentes
versões.
O modo ou a velocidade selecionada são apresentados no Centro de
Informação do Condutor.
No modo automático, o programa de
condução é indicado por D.
No modo manual, M e o número da
velocidade seleccionada são
indicados.
R indica a marcha-atrás.
N indica a posição de ponto-morto.
P indica a posição de
estacionamento.

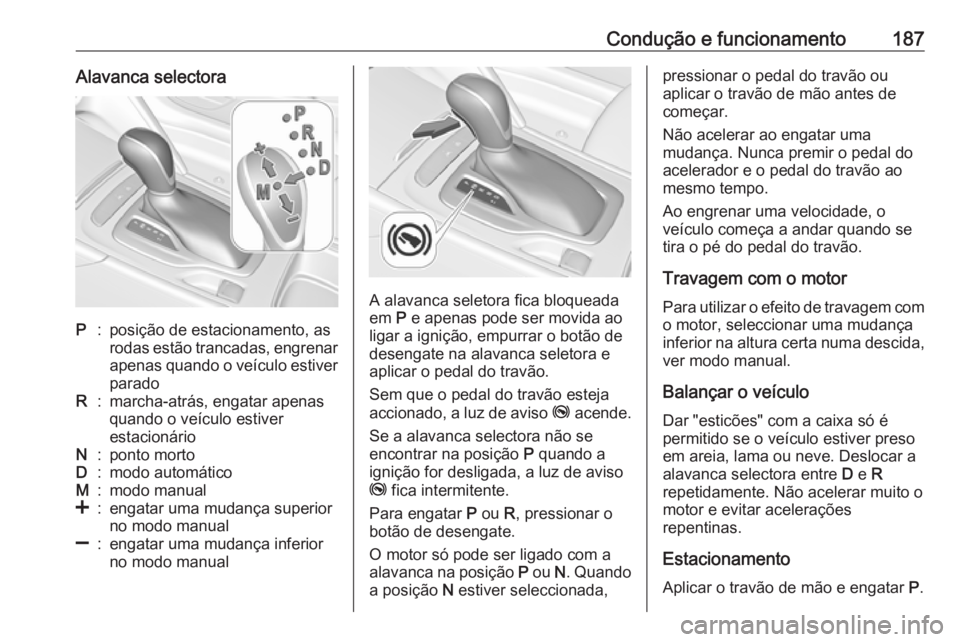

Condução e funcionamento187Alavanca selectoraP:posição de estacionamento, as
rodas estão trancadas, engrenar apenas quando o veículo estiver
paradoR:marcha-atrás, engatar apenas
quando o veículo estiver
estacionárioN:ponto mortoD:modo automáticoM:modo manual<:engatar uma mudança superior
no modo manual]:engatar uma mudança inferior
no modo manual
A alavanca seletora fica bloqueada
em P e apenas pode ser movida ao
ligar a ignição, empurrar o botão de desengate na alavanca seletora e
aplicar o pedal do travão.
Sem que o pedal do travão esteja
accionado, a luz de aviso j acende.
Se a alavanca selectora não se
encontrar na posição P quando a
ignição for desligada, a luz de aviso
j fica intermitente.
Para engatar P ou R, pressionar o
botão de desengate.
O motor só pode ser ligado com a
alavanca na posição P ou N. Quando
a posição N estiver seleccionada,
pressionar o pedal do travão ou
aplicar o travão de mão antes de
começar.
Não acelerar ao engatar uma
mudança. Nunca premir o pedal do
acelerador e o pedal do travão ao
mesmo tempo.
Ao engrenar uma velocidade, o
veículo começa a andar quando se
tira o pé do pedal do travão.
Travagem com o motor
Para utilizar o efeito de travagem com o motor, seleccionar uma mudança
inferior na altura certa numa descida, ver modo manual.
Balançar o veículo
Dar "esticões" com a caixa só é
permitido se o veículo estiver preso
em areia, lama ou neve. Deslocar a
alavanca selectora entre D e R
repetidamente. Não acelerar muito o
motor e evitar acelerações
repentinas.
Estacionamento
Aplicar o travão de mão e engatar P.

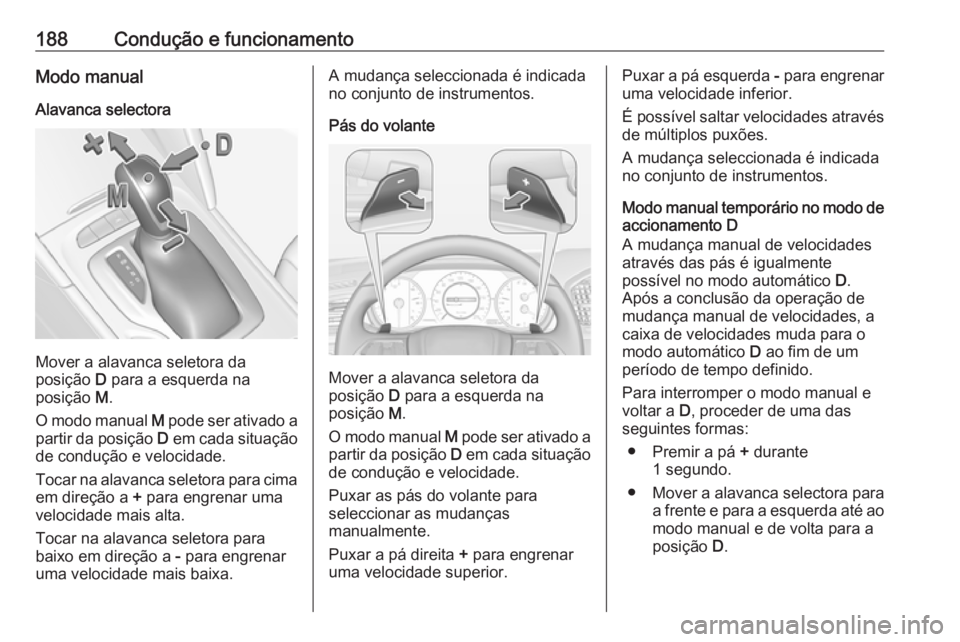

188Condução e funcionamentoModo manualAlavanca selectora
Mover a alavanca seletora da
posição D para a esquerda na
posição M.
O modo manual M pode ser ativado a
partir da posição D em cada situação
de condução e velocidade.
Tocar na alavanca seletora para cima
em direção a + para engrenar uma
velocidade mais alta.
Tocar na alavanca seletora para
baixo em direção a - para engrenar
uma velocidade mais baixa.
A mudança seleccionada é indicada
no conjunto de instrumentos.
Pás do volante
Mover a alavanca seletora da
posição D para a esquerda na
posição M.
O modo manual M pode ser ativado a
partir da posição D em cada situação
de condução e velocidade.
Puxar as pás do volante para
seleccionar as mudanças
manualmente.
Puxar a pá direita + para engrenar
uma velocidade superior.
Puxar a pá esquerda - para engrenar
uma velocidade inferior.
É possível saltar velocidades através
de múltiplos puxões.
A mudança seleccionada é indicada
no conjunto de instrumentos.
Modo manual temporário no modo de accionamento D
A mudança manual de velocidades
através das pás é igualmente
possível no modo automático D.
Após a conclusão da operação de
mudança manual de velocidades, a
caixa de velocidades muda para o
modo automático D ao fim de um
período de tempo definido.
Para interromper o modo manual e
voltar a D, proceder de uma das
seguintes formas:
● Premir a pá + durante
1 segundo.
● Mover a alavanca selectora para
a frente e para a esquerda até ao
modo manual e de volta para a
posição D.
