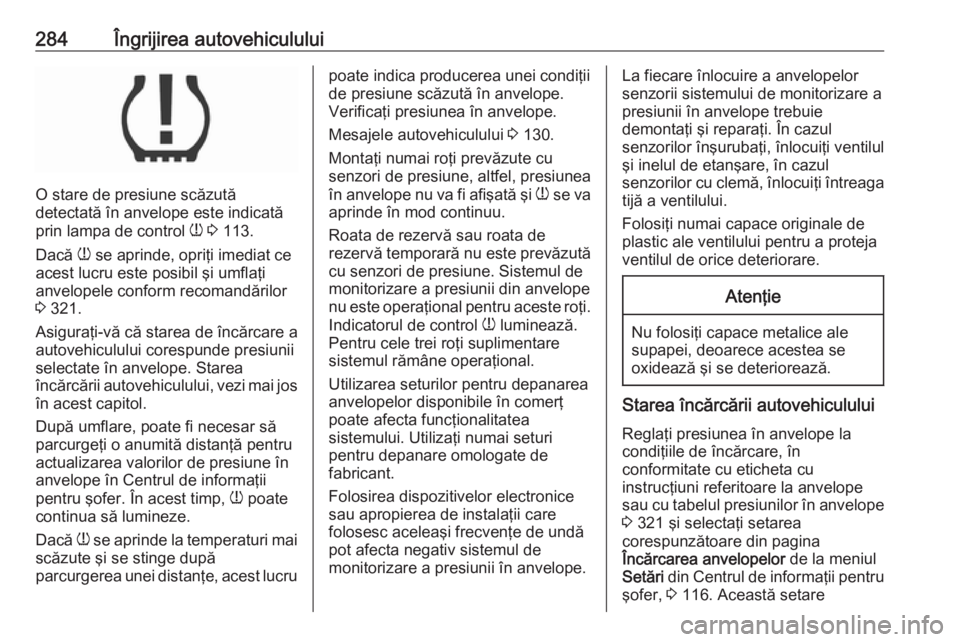

284Îngrijirea autovehiculului
O stare de presiune scăzută
detectată în anvelope este indicată
prin lampa de control w 3 113.
Dacă w se aprinde, opriţi imediat ce
acest lucru este posibil şi umflaţi
anvelopele conform recomandărilor 3 321.
Asiguraţi-vă că starea de încărcare a
autovehiculului corespunde presiunii
selectate în anvelope. Starea
încărcării autovehiculului, vezi mai jos în acest capitol.
După umflare, poate fi necesar să
parcurgeţi o anumită distanţă pentru actualizarea valorilor de presiune în
anvelope în Centrul de informaţii
pentru şofer. În acest timp, w poate
continua să lumineze.
Dacă w se aprinde la temperaturi mai
scăzute şi se stinge după
parcurgerea unei distanţe, acest lucru
poate indica producerea unei condiţii
de presiune scăzută în anvelope.
Verificaţi presiunea în anvelope.
Mesajele autovehiculului 3 130.
Montaţi numai roţi prevăzute cu
senzori de presiune, altfel, presiunea
în anvelope nu va fi afişată şi w se va
aprinde în mod continuu.
Roata de rezervă sau roata de
rezervă temporară nu este prevăzută cu senzori de presiune. Sistemul de
monitorizare a presiunii din anvelope
nu este operaţional pentru aceste roţi.
Indicatorul de control w luminează.
Pentru cele trei roţi suplimentare
sistemul rămâne operaţional.
Utilizarea seturilor pentru depanarea anvelopelor disponibile în comerţ
poate afecta funcţionalitatea
sistemului. Utilizaţi numai seturi
pentru depanare omologate de
fabricant.
Folosirea dispozitivelor electronice
sau apropierea de instalaţii care
folosesc aceleaşi frecvenţe de undă
pot afecta negativ sistemul de
monitorizare a presiunii în anvelope.La fiecare înlocuire a anvelopelor
senzorii sistemului de monitorizare a
presiunii în anvelope trebuie
demontaţi şi reparaţi. În cazul
senzorilor înşurubaţi, înlocuiţi ventilul
şi inelul de etanşare, în cazul
senzorilor cu clemă, înlocuiţi întreaga
tijă a ventilului.
Folosiţi numai capace originale de
plastic ale ventilului pentru a proteja
ventilul de orice deteriorare.Atenţie
Nu folosiţi capace metalice ale
supapei, deoarece acestea se
oxidează şi se deteriorează.
Starea încărcării autovehiculului
Reglaţi presiunea în anvelope la
condiţiile de încărcare, în
conformitate cu eticheta cu
instrucţiuni referitoare la anvelope
sau cu tabelul presiunilor în anvelope
3 321 şi selectaţi setarea
corespunzătoare din pagina
Încărcarea anvelopelor de la meniul
Setări din Centrul de informaţii pentru
şofer, 3 116. Această setare

286Îngrijirea autovehiculului
Adâncimea minimă admisă legal a
profilului căii de rulare (1,6 mm) este
atinsă când anvelopele se uzează
până la apariţia primului indicator de
uzură (TWI). Poziţia lor este indicată
prin marcaje pe flancurile anvelopei.
Dacă anvelopele din faţă sunt mai
uzate decât cele din spate, acestea
trebuie schimbate periodic între ele.
Verificaţi dacă direcţia de rotaţie a
roţilor rămâne aceeaşi.
Anvelopele îmbătrânesc, chiar dacă
nu sunt utilizate. Vă recomandăm să
înlocuiţi anvelopele la fiecare 6 ani.
Schimbarea dimensiunii
jantelor şi anvelopelor
Dacă se utilizează un tip de anvelope
de dimensiuni diferite faţă de cele
instalate din fabricaţie, s-ar putea să
fie necesară reprogramarea
vitezometrului şi a presiunii nominale
în anvelope şi să se opereze alte
modificări ale autovehiculului.
După trecerea la anvelope de
dimensiuni diferite, solicitaţi
înlocuirea etichetei autocolante
referitoare la presiunea în anvelope.9 Avertisment
Folosirea de anvelope inadecvate
poate duce la accidente sau poate afecta permisul de operare a
autovehiculului.
Capacele de roţi
Trebuie folosite capace de roţi şi
anvelope omologate de Opel pentru
autovehiculul respectiv şi care se
conformează tuturor cerinţelor
relevante privind combinaţiile de jante
şi anvelope.
În cazul în care capacele şi
anvelopele folosite nu sunt
omologate de fabrică, nu folosiţi
anvelope cu talon.
Capacele de roţi trebuie să nu
perturbe răcirea frânelor.9 Avertisment
Utilizarea anvelopelor sau
capacelor neadecvate poate
conduce la pierderea bruscă de
presiune, ceea ce poate provoca accidente.
Autovehicule cu roţi din oţel: Nu
montaţi capace de roţi dacă utilizaţi
piuliţe de roată cu blocare.

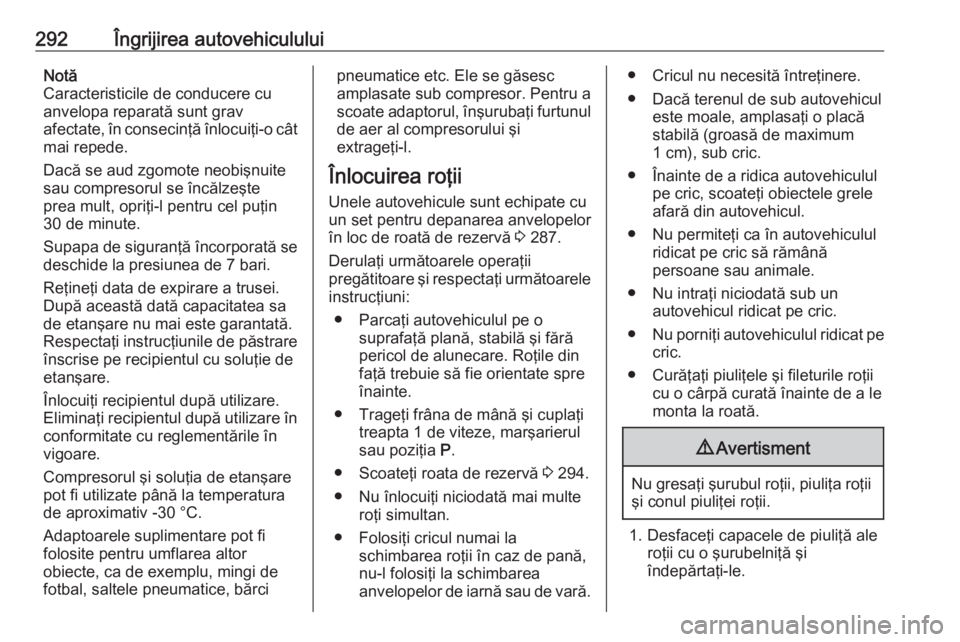

292Îngrijirea autovehicululuiNotă
Caracteristicile de conducere cu
anvelopa reparată sunt grav
afectate, în consecinţă înlocuiţi-o cât mai repede.
Dacă se aud zgomote neobişnuite
sau compresorul se încălzeşte
prea mult, opriţi-l pentru cel puţin
30 de minute.
Supapa de siguranţă încorporată se deschide la presiunea de 7 bari.
Reţineţi data de expirare a trusei.
După această dată capacitatea sa
de etanşare nu mai este garantată.
Respectaţi instrucţiunile de păstrare
înscrise pe recipientul cu soluţie de
etanşare.
Înlocuiţi recipientul după utilizare.
Eliminaţi recipientul după utilizare în conformitate cu reglementările în
vigoare.
Compresorul şi soluţia de etanşare
pot fi utilizate până la temperatura
de aproximativ -30 °C.
Adaptoarele suplimentare pot fi
folosite pentru umflarea altor
obiecte, ca de exemplu, mingi de
fotbal, saltele pneumatice, bărcipneumatice etc. Ele se găsesc
amplasate sub compresor. Pentru a
scoate adaptorul, înşurubaţi furtunul de aer al compresorului şi
extrageţi-l.
Înlocuirea roţii
Unele autovehicule sunt echipate cu un set pentru depanarea anvelopelor
în loc de roată de rezervă 3 287.
Derulaţi următoarele operaţii
pregătitoare şi respectaţi următoarele
instrucţiuni:
● Parcaţi autovehiculul pe o suprafaţă plană, stabilă şi fără
pericol de alunecare. Roţile din
faţă trebuie să fie orientate spre
înainte.
● Trageţi frâna de mână şi cuplaţi treapta 1 de viteze, marşarierul
sau poziţia P.
● Scoateţi roata de rezervă 3 294.
● Nu înlocuiţi niciodată mai multe roţi simultan.
● Folosiţi cricul numai la schimbarea roţii în caz de pană,
nu-l folosiţi la schimbarea
anvelopelor de iarnă sau de vară.● Cricul nu necesită întreţinere.
● Dacă terenul de sub autovehicul este moale, amplasaţi o placă
stabilă (groasă de maximum
1 cm), sub cric.
● Înainte de a ridica autovehiculul pe cric, scoateţi obiectele grele
afară din autovehicul.
● Nu permiteţi ca în autovehiculul ridicat pe cric să rămână
persoane sau animale.
● Nu intraţi niciodată sub un autovehicul ridicat pe cric.
● Nu porniţi autovehiculul ridicat pe
cric.
● Curăţaţi piuliţele şi fileturile roţii cu o cârpă curată înainte de a le
monta la roată.9 Avertisment
Nu gresaţi şurubul roţii, piuliţa roţii
şi conul piuliţei roţii.
1. Desfaceţi capacele de piuliţă ale roţii cu o şurubelniţă şi
îndepărtaţi-le.

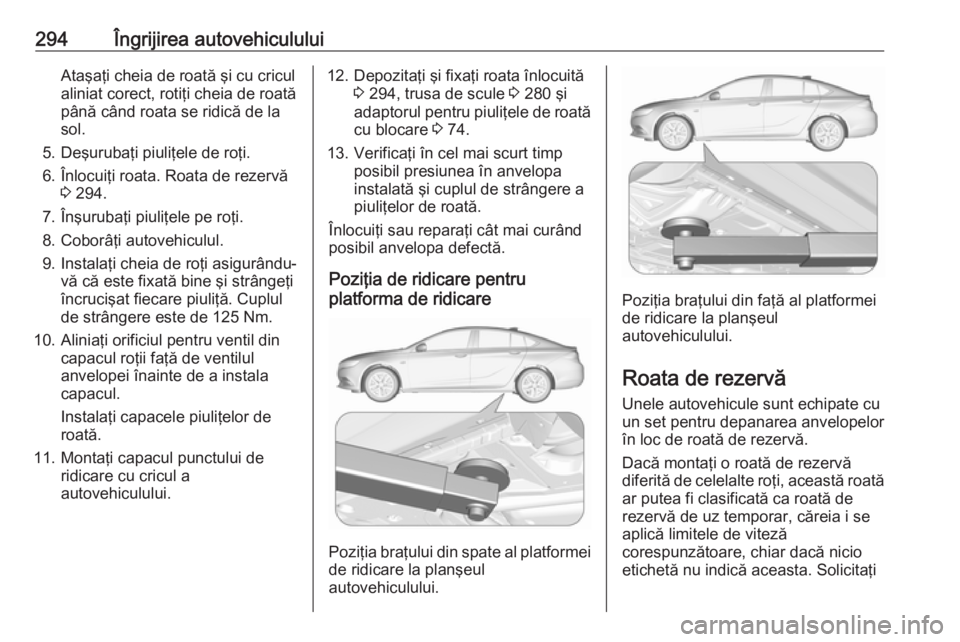

294Îngrijirea autovehicululuiAtaşaţi cheia de roată şi cu cricul
aliniat corect, rotiţi cheia de roată până când roata se ridică de la
sol.
5. Deşurubaţi piuliţele de roţi.
6. Înlocuiţi roata. Roata de rezervă 3 294.
7. Înşurubaţi piuliţele pe roţi.
8. Coborâţi autovehiculul.
9. Instalaţi cheia de roţi asigurându- vă că este fixată bine şi strângeţi
încrucişat fiecare piuliţă. Cuplul
de strângere este de 125 Nm.
10. Aliniaţi orificiul pentru ventil din capacul roţii faţă de ventilul
anvelopei înainte de a instala
capacul.
Instalaţi capacele piuliţelor de
roată.
11. Montaţi capacul punctului de ridicare cu cricul aautovehiculului.12. Depozitaţi şi fixaţi roata înlocuită 3 294, trusa de scule 3 280 şi
adaptorul pentru piuliţele de roată cu blocare 3 74.
13. Verificaţi în cel mai scurt timp posibil presiunea în anvelopa
instalată şi cuplul de strângere a
piuliţelor de roată.
Înlocuiţi sau reparaţi cât mai curând
posibil anvelopa defectă.
Poziţia de ridicare pentru
platforma de ridicare
Poziţia braţului din spate al platformei
de ridicare la planşeul
autovehiculului.
Poziţia braţului din faţă al platformei
de ridicare la planşeul
autovehiculului.
Roata de rezervă Unele autovehicule sunt echipate cu
un set pentru depanarea anvelopelor
în loc de roată de rezervă.
Dacă montaţi o roată de rezervă
diferită de celelalte roţi, această roată
ar putea fi clasificată ca roată de
rezervă de uz temporar, căreia i se
aplică limitele de viteză
corespunzătoare, chiar dacă nicio etichetă nu indică aceasta. Solicitaţi

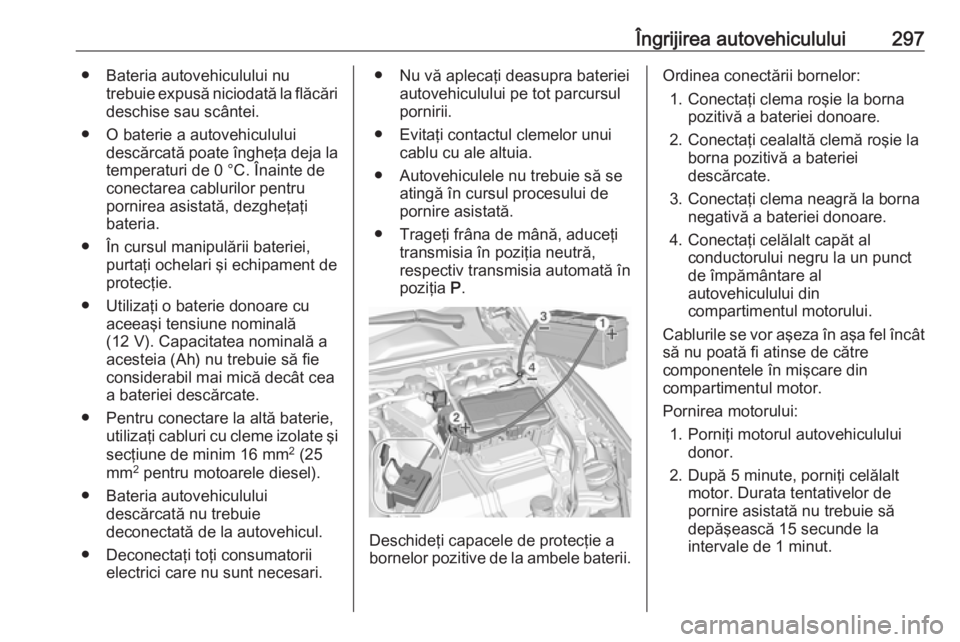

Îngrijirea autovehiculului297● Bateria autovehiculului nutrebuie expusă niciodată la flăcări
deschise sau scântei.
● O baterie a autovehiculului descărcată poate îngheţa deja latemperaturi de 0 °C. Înainte de
conectarea cablurilor pentru
pornirea asistată, dezgheţaţi
bateria.
● În cursul manipulării bateriei, purtaţi ochelari şi echipament de
protecţie.
● Utilizaţi o baterie donoare cu aceeaşi tensiune nominală
(12 V). Capacitatea nominală a
acesteia (Ah) nu trebuie să fie
considerabil mai mică decât cea
a bateriei descărcate.
● Pentru conectare la altă baterie, utilizaţi cabluri cu cleme izolate şi
secţiune de minim 16 mm 2
(25
mm 2
pentru motoarele diesel).
● Bateria autovehiculului descărcată nu trebuie
deconectată de la autovehicul.
● Deconectaţi toţi consumatorii electrici care nu sunt necesari.● Nu vă aplecaţi deasupra baterieiautovehiculului pe tot parcursul
pornirii.
● Evitaţi contactul clemelor unui cablu cu ale altuia.
● Autovehiculele nu trebuie să se atingă în cursul procesului de
pornire asistată.
● Trageţi frâna de mână, aduceţi transmisia în poziţia neutră,
respectiv transmisia automată în
poziţia P.
Deschideţi capacele de protecţie a
bornelor pozitive de la ambele baterii.
Ordinea conectării bornelor:
1. Conectaţi clema roşie la borna pozitivă a bateriei donoare.
2. Conectaţi cealaltă clemă roşie la borna pozitivă a bateriei
descărcate.
3. Conectaţi clema neagră la borna negativă a bateriei donoare.
4. Conectaţi celălalt capăt al conductorului negru la un punct
de împământare al
autovehiculului din
compartimentul motorului.
Cablurile se vor aşeza în aşa fel încât
să nu poată fi atinse de către
componentele în mişcare din
compartimentul motor.
Pornirea motorului: 1. Porniţi motorul autovehiculului donor.
2. După 5 minute, porniţi celălalt motor. Durata tentativelor de
pornire asistată nu trebuie să
depăşească 15 secunde la
intervale de 1 minut.

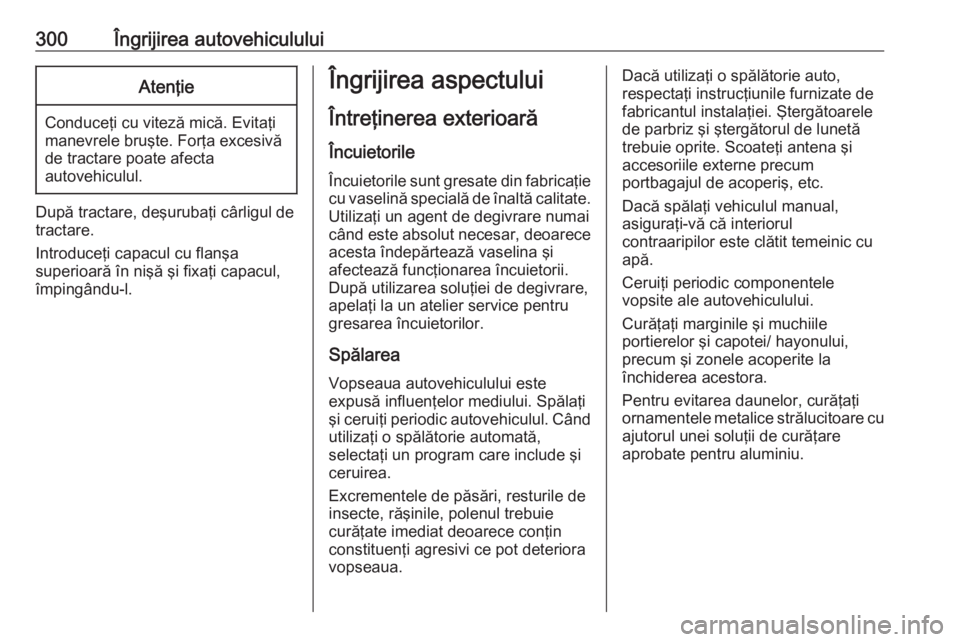

300Îngrijirea autovehicululuiAtenţie
Conduceţi cu viteză mică. Evitaţi
manevrele bruşte. Forţa excesivă
de tractare poate afecta
autovehiculul.
După tractare, deşurubaţi cârligul de
tractare.
Introduceţi capacul cu flanşa
superioară în nişă şi fixaţi capacul,
împingându-l.
Îngrijirea aspectului
Întreţinerea exterioară
Încuietorile Încuietorile sunt gresate din fabricaţie
cu vaselină specială de înaltă calitate.
Utilizaţi un agent de degivrare numai
când este absolut necesar, deoarece acesta îndepărtează vaselina şi
afectează funcţionarea încuietorii.
După utilizarea soluţiei de degivrare, apelaţi la un atelier service pentrugresarea încuietorilor.
Spălarea Vopseaua autovehiculului este
expusă influenţelor mediului. Spălaţi
şi ceruiţi periodic autovehiculul. Când utilizaţi o spălătorie automată,
selectaţi un program care include şi
ceruirea.
Excrementele de păsări, resturile de
insecte, răşinile, polenul trebuie
curăţate imediat deoarece conţin
constituenţi agresivi ce pot deteriora vopseaua.Dacă utilizaţi o spălătorie auto,
respectaţi instrucţiunile furnizate de
fabricantul instalaţiei. Ştergătoarele
de parbriz şi ştergătorul de lunetă
trebuie oprite. Scoateţi antena şi
accesoriile externe precum
portbagajul de acoperiş, etc.
Dacă spălaţi vehiculul manual,
asiguraţi-vă că interiorul
contraaripilor este clătit temeinic cu apă.
Ceruiţi periodic componentele
vopsite ale autovehiculului.
Curăţaţi marginile şi muchiile
portierelor şi capotei/ hayonului,
precum şi zonele acoperite la
închiderea acestora.
Pentru evitarea daunelor, curăţaţi
ornamentele metalice strălucitoare cu
ajutorul unei soluţii de curăţare
aprobate pentru aluminiu.

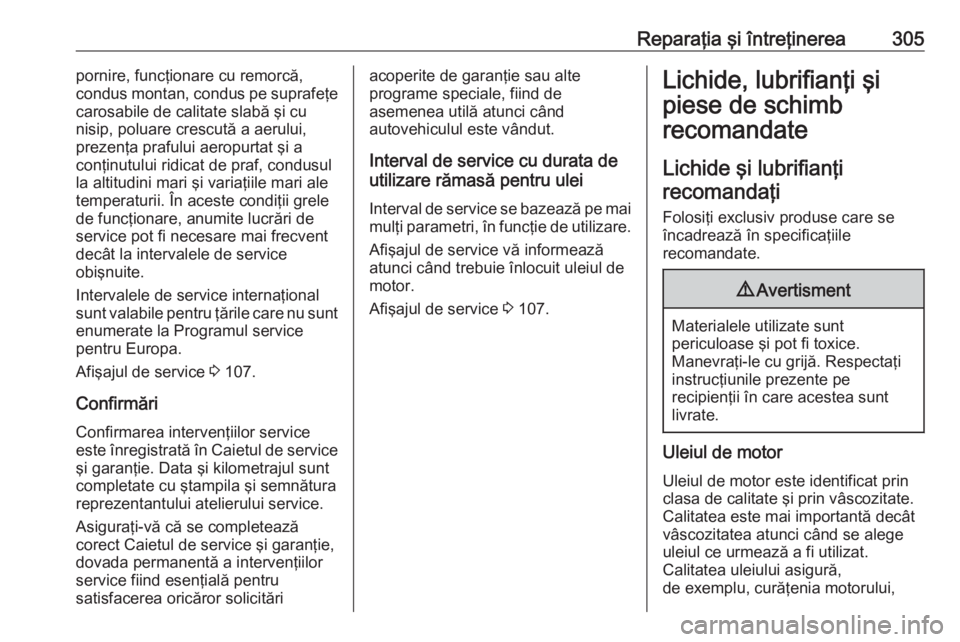

Reparaţia şi întreţinerea305pornire, funcţionare cu remorcă,
condus montan, condus pe suprafeţe
carosabile de calitate slabă şi cu
nisip, poluare crescută a aerului,
prezenţa prafului aeropurtat şi a
conţinutului ridicat de praf, condusul
la altitudini mari şi variaţiile mari ale
temperaturii. În aceste condiţii grele
de funcţionare, anumite lucrări de
service pot fi necesare mai frecvent
decât la intervalele de service
obişnuite.
Intervalele de service internaţional
sunt valabile pentru ţările care nu sunt
enumerate la Programul service
pentru Europa.
Afişajul de service 3 107.
Confirmări Confirmarea intervenţiilor service
este înregistrată în Caietul de service
şi garanţie. Data şi kilometrajul sunt
completate cu ştampila şi semnătura
reprezentantului atelierului service.
Asiguraţi-vă că se completează
corect Caietul de service şi garanţie,
dovada permanentă a intervenţiilor
service fiind esenţială pentru
satisfacerea oricăror solicităriacoperite de garanţie sau alte
programe speciale, fiind de
asemenea utilă atunci când
autovehiculul este vândut.
Interval de service cu durata de
utilizare rămasă pentru ulei
Interval de service se bazează pe mai
mulţi parametri, în funcţie de utilizare.
Afişajul de service vă informează
atunci când trebuie înlocuit uleiul de
motor.
Afişajul de service 3 107.Lichide, lubrifianţi şi
piese de schimb
recomandate
Lichide şi lubrifianţirecomandaţi
Folosiţi exclusiv produse care se
încadrează în specificaţiile
recomandate.9 Avertisment
Materialele utilizate sunt
periculoase şi pot fi toxice.
Manevraţi-le cu grijă. Respectaţi
instrucţiunile prezente pe
recipienţii în care acestea sunt
livrate.
Uleiul de motor
Uleiul de motor este identificat prin
clasa de calitate şi prin vâscozitate.
Calitatea este mai importantă decât vâscozitatea atunci când se alegeuleiul ce urmează a fi utilizat.
Calitatea uleiului asigură,
de exemplu, curăţenia motorului,

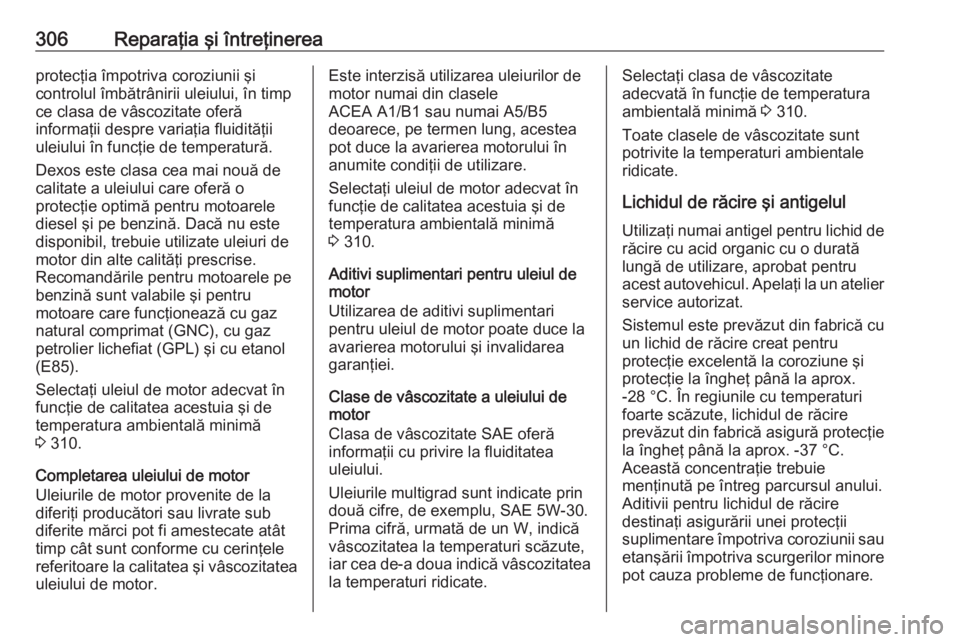

306Reparaţia şi întreţinereaprotecţia împotriva coroziunii şi
controlul îmbătrânirii uleiului, în timp
ce clasa de vâscozitate oferă
informaţii despre variaţia fluidităţii
uleiului în funcţie de temperatură.
Dexos este clasa cea mai nouă de calitate a uleiului care oferă o
protecţie optimă pentru motoarele diesel şi pe benzină. Dacă nu estedisponibil, trebuie utilizate uleiuri de
motor din alte calităţi prescrise.
Recomandările pentru motoarele pe benzină sunt valabile şi pentru
motoare care funcţionează cu gaz
natural comprimat (GNC), cu gaz
petrolier lichefiat (GPL) şi cu etanol
(E85).
Selectaţi uleiul de motor adecvat în
funcţie de calitatea acestuia şi de
temperatura ambientală minimă
3 310.
Completarea uleiului de motor
Uleiurile de motor provenite de la
diferiţi producători sau livrate sub
diferite mărci pot fi amestecate atât
timp cât sunt conforme cu cerinţele
referitoare la calitatea şi vâscozitatea
uleiului de motor.Este interzisă utilizarea uleiurilor de
motor numai din clasele
ACEA A1/B1 sau numai A5/B5
deoarece, pe termen lung, acestea
pot duce la avarierea motorului în
anumite condiţii de utilizare.
Selectaţi uleiul de motor adecvat în
funcţie de calitatea acestuia şi de
temperatura ambientală minimă
3 310.
Aditivi suplimentari pentru uleiul de motor
Utilizarea de aditivi suplimentari
pentru uleiul de motor poate duce la
avarierea motorului şi invalidarea
garanţiei.
Clase de vâscozitate a uleiului de
motor
Clasa de vâscozitate SAE oferă
informaţii cu privire la fluiditatea
uleiului.
Uleiurile multigrad sunt indicate prin două cifre, de exemplu, SAE 5W-30.
Prima cifră, urmată de un W, indică
vâscozitatea la temperaturi scăzute, iar cea de-a doua indică vâscozitatea la temperaturi ridicate.Selectaţi clasa de vâscozitate
adecvată în funcţie de temperatura
ambientală minimă 3 310.
Toate clasele de vâscozitate sunt
potrivite la temperaturi ambientale
ridicate.
Lichidul de răcire şi antigelul
Utilizaţi numai antigel pentru lichid de răcire cu acid organic cu o durată
lungă de utilizare, aprobat pentru
acest autovehicul. Apelaţi la un atelier
service autorizat.
Sistemul este prevăzut din fabrică cu
un lichid de răcire creat pentru
protecţie excelentă la coroziune şi
protecţie la îngheţ până la aprox.
-28 °C. În regiunile cu temperaturi
foarte scăzute, lichidul de răcire
prevăzut din fabrică asigură protecţie
la îngheţ până la aprox. -37 °C.
Această concentraţie trebuie
menţinută pe întreg parcursul anului.
Aditivii pentru lichidul de răcire
destinaţi asigurării unei protecţii
suplimentare împotriva coroziunii sau etanşării împotriva scurgerilor minore
pot cauza probleme de funcţionare.

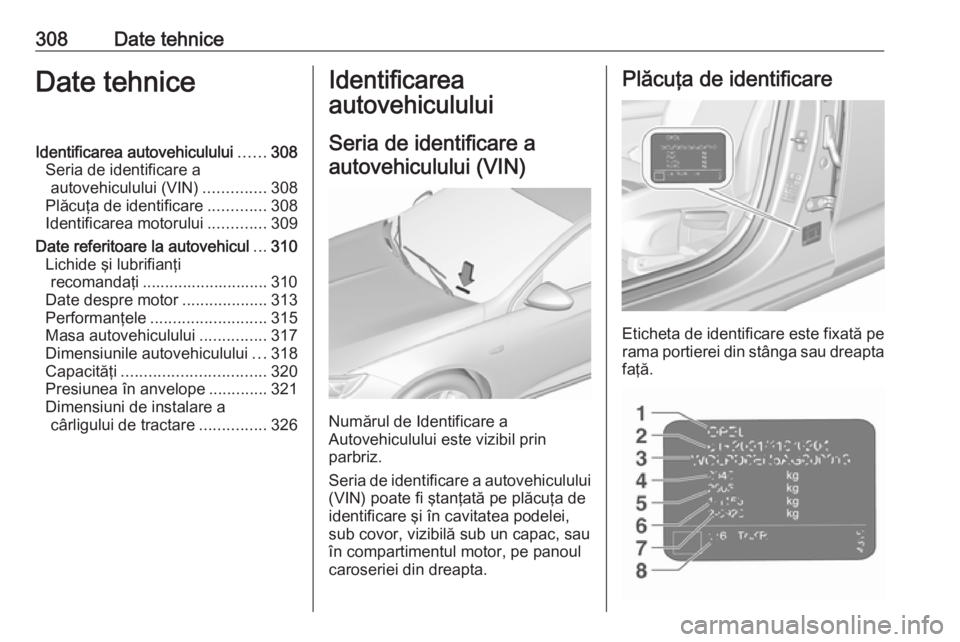

308Date tehniceDate tehniceIdentificarea autovehiculului......308
Seria de identificare a autovehiculului (VIN) ..............308
Plăcuţa de identificare .............308
Identificarea motorului .............309
Date referitoare la autovehicul ...310
Lichide şi lubrifianţi recomandaţi ............................ 310
Date despre motor ...................313
Performanţele .......................... 315
Masa autovehiculului ...............317
Dimensiunile autovehiculului ...318
Capacităţi ................................ 320
Presiunea în anvelope .............321
Dimensiuni de instalare a cârligului de tractare ...............326Identificarea
autovehiculului
Seria de identificare aautovehiculului (VIN)
Numărul de Identificare a
Autovehiculului este vizibil prin
parbriz.
Seria de identificare a autovehiculului
(VIN) poate fi ştanţată pe plăcuţa de
identificare şi în cavitatea podelei,
sub covor, vizibilă sub un capac, sau
în compartimentul motor, pe panoul
caroseriei din dreapta.
Plăcuţa de identificare
Eticheta de identificare este fixată pe
rama portierei din stânga sau dreapta
faţă.

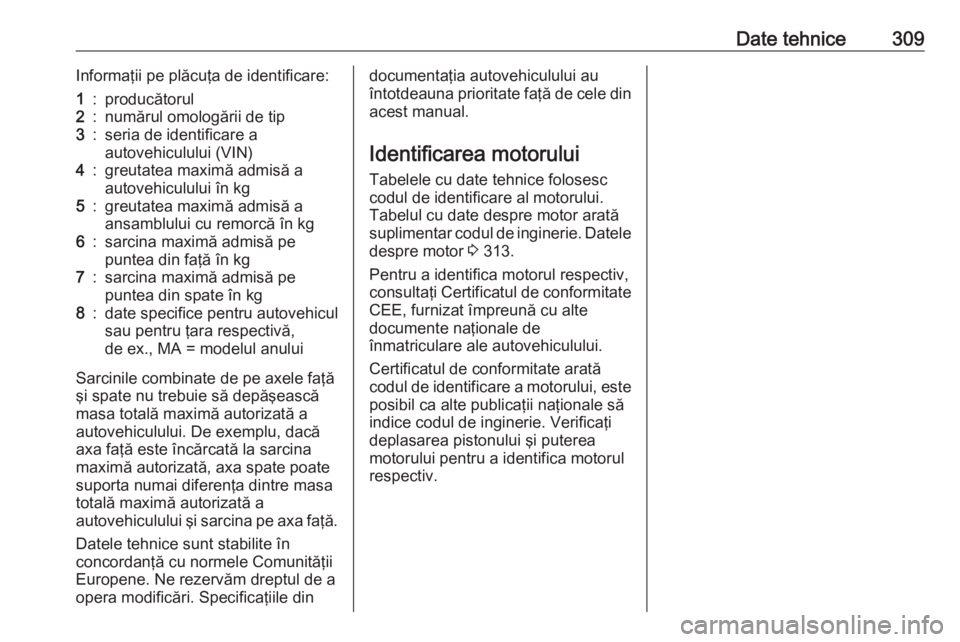

Date tehnice309Informaţii pe plăcuţa de identificare:1:producătorul2:numărul omologării de tip3:seria de identificare a
autovehiculului (VIN)4:greutatea maximă admisă a
autovehiculului în kg5:greutatea maximă admisă a
ansamblului cu remorcă în kg6:sarcina maximă admisă pe
puntea din faţă în kg7:sarcina maximă admisă pe
puntea din spate în kg8:date specifice pentru autovehicul
sau pentru ţara respectivă,
de ex., MA = modelul anului
Sarcinile combinate de pe axele faţă
şi spate nu trebuie să depăşească
masa totală maximă autorizată a
autovehiculului. De exemplu, dacă
axa faţă este încărcată la sarcina
maximă autorizată, axa spate poate
suporta numai diferenţa dintre masa
totală maximă autorizată a
autovehiculului şi sarcina pe axa faţă.
Datele tehnice sunt stabilite în
concordanţă cu normele Comunităţii
Europene. Ne rezervăm dreptul de a
opera modificări. Specificaţiile din
documentaţia autovehiculului au
întotdeauna prioritate faţă de cele din acest manual.
Identificarea motorului
Tabelele cu date tehnice folosesc
codul de identificare al motorului.
Tabelul cu date despre motor arată
suplimentar codul de inginerie. Datele
despre motor 3 313.
Pentru a identifica motorul respectiv,
consultaţi Certificatul de conformitate
CEE, furnizat împreună cu alte
documente naţionale de
înmatriculare ale autovehiculului.
Certificatul de conformitate arată
codul de identificare a motorului, este
posibil ca alte publicaţii naţionale să
indice codul de inginerie. Verificaţi
deplasarea pistonului şi puterea
motorului pentru a identifica motorul
respectiv.
