OPEL INSIGNIA BREAK 2017.75 Ohjekirja (in Finnish)

Auton hoito249Sumuvalot

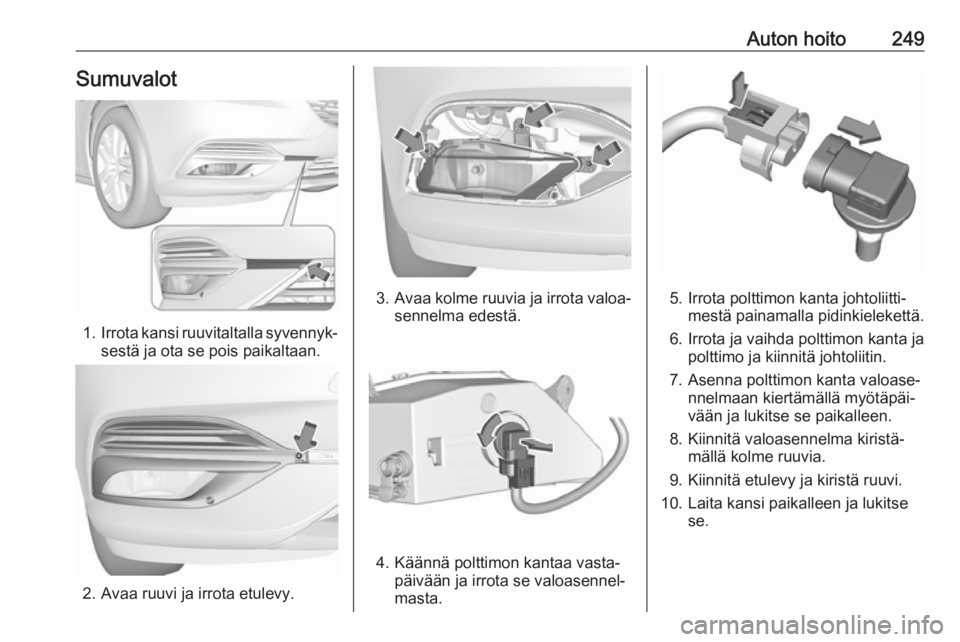

1.Irrota kansi ruuvitaltalla syvennyk‐
sestä ja ota se pois paikaltaan.
2. Avaa ruuvi ja irrota etulevy.
3. Avaa kolme ruuvia ja irrota valoa‐
sennelma edestä.
4. Käännä polttimon kantaa vasta‐ päivään ja irrota se valoasennel‐
masta.
5. Irrota polttimon kanta johtoliitti‐ mestä painamalla pidinkielekettä.
6. Irrota ja vaihda polttimon kanta ja polttimo ja kiinnitä johtoliitin.
7. Asenna polttimon kanta valoase‐ nnelmaan kiertämällä myötäpäi‐
vään ja lukitse se paikalleen.
8. Kiinnitä valoasennelma kiristä‐ mällä kolme ruuvia.
9. Kiinnitä etulevy ja kiristä ruuvi.
10. Laita kansi paikalleen ja lukitse se.

250Auton hoitoTakavalot
Takavalot ja jarruvalot on suunniteltu
LED-valoiksi. Vaihdata vialliset LED-
valot korjaamossa.

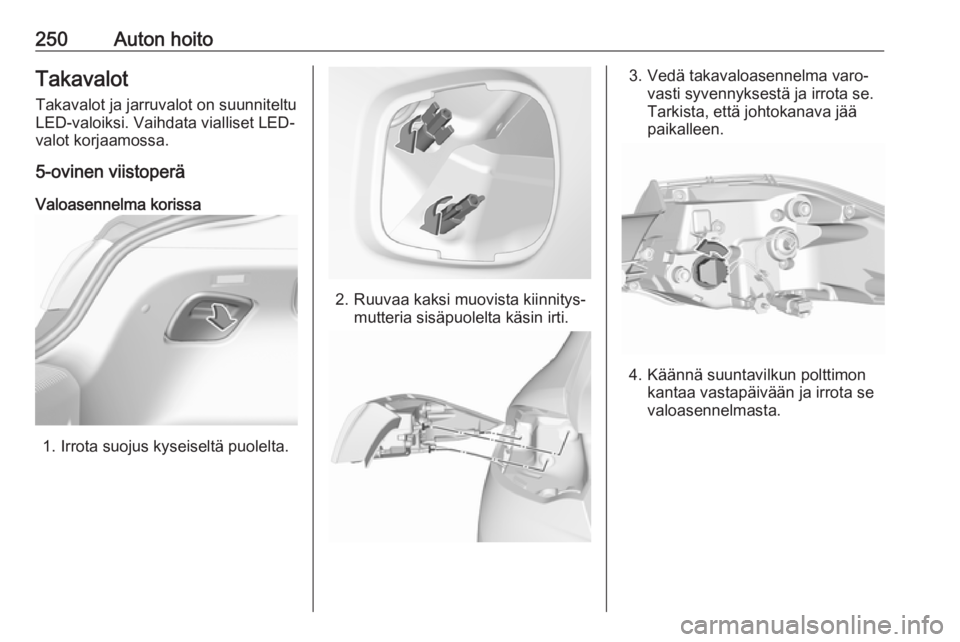

5-ovinen viistoperä
Valoasennelma korissa
1. Irrota suojus kyseiseltä puolelta.
2. Ruuvaa kaksi muovista kiinnitys‐ mutteria sisäpuolelta käsin irti.
3. Vedä takavaloasennelma varo‐vasti syvennyksestä ja irrota se.

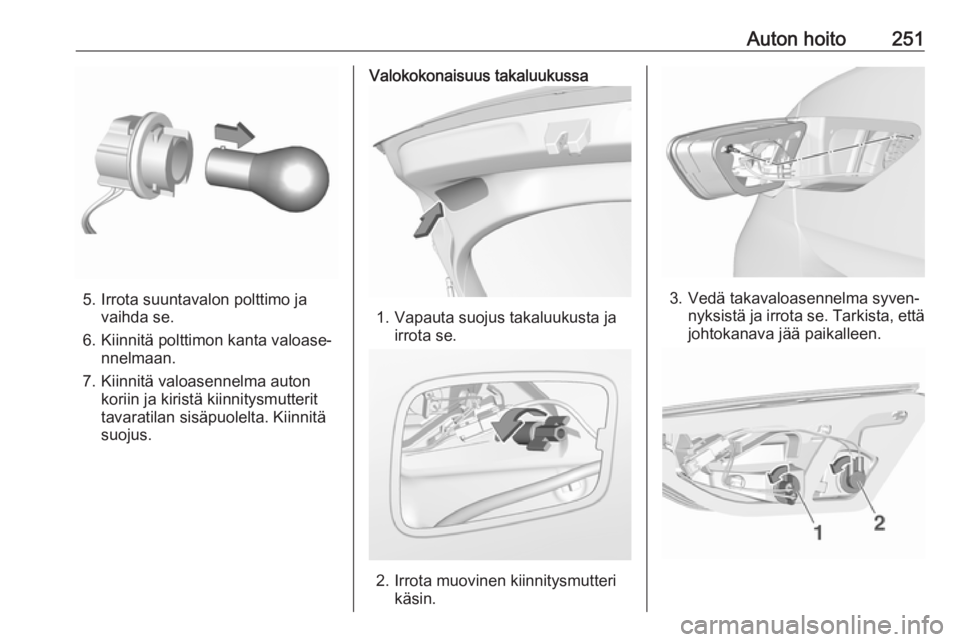

Tarkista, että johtokanava jää
paikalleen.
4. Käännä suuntavilkun polttimon kantaa vastapäivään ja irrota se
valoasennelmasta.

Auton hoito251
5. Irrota suuntavalon polttimo javaihda se.
6. Kiinnitä polttimon kanta valoase‐ nnelmaan.
7. Kiinnitä valoasennelma auton koriin ja kiristä kiinnitysmutterit
tavaratilan sisäpuolelta. Kiinnitä
suojus.
Valokokonaisuus takaluukussa
1. Vapauta suojus takaluukusta ja irrota se.
2. Irrota muovinen kiinnitysmutterikäsin.

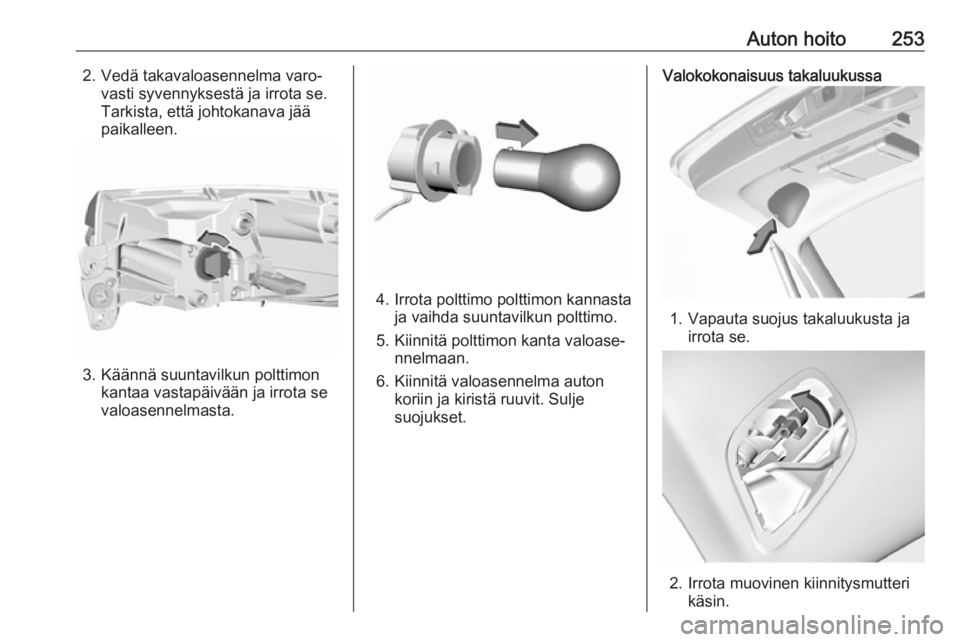

3. Vedä takavaloasennelma syven‐ nyksistä ja irrota se. Tarkista, ettäjohtokanava jää paikalleen.

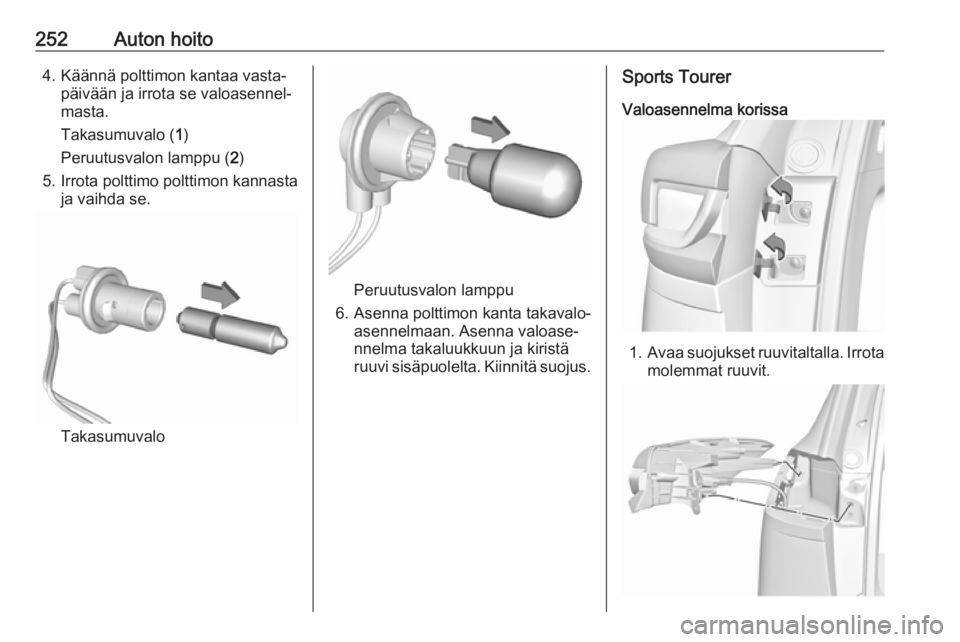

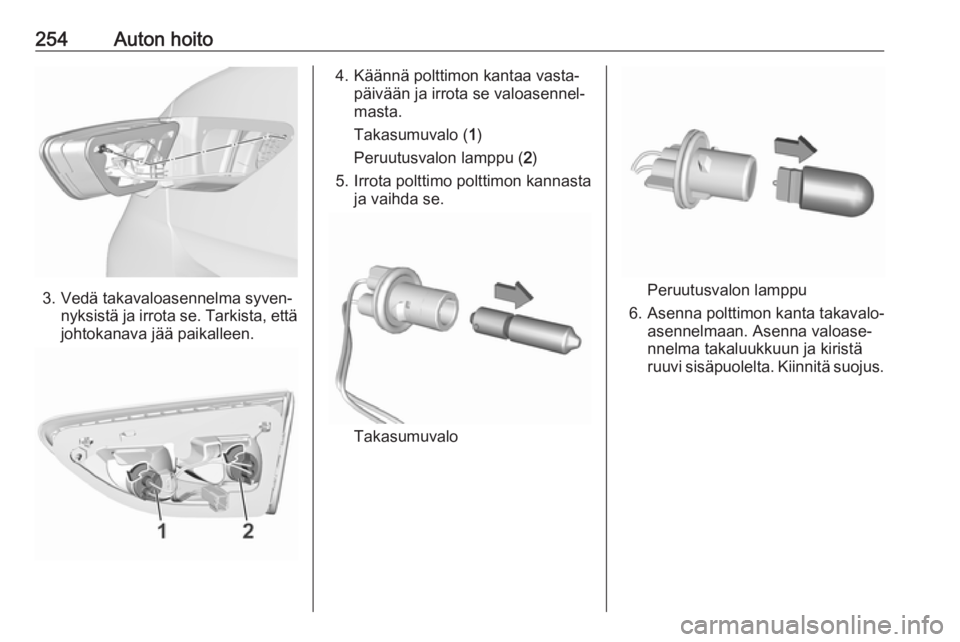

252Auton hoito4. Käännä polttimon kantaa vasta‐päivään ja irrota se valoasennel‐
masta.
Takasumuvalo ( 1)
Peruutusvalon lamppu ( 2)
5. Irrota polttimo polttimon kannasta ja vaihda se.
Takasumuvalo
Peruutusvalon lamppu
6. Asenna polttimon kanta takavalo‐ asennelmaan. Asenna valoase‐nnelma takaluukkuun ja kiristä
ruuvi sisäpuolelta. Kiinnitä suojus.
Sports Tourer
Valoasennelma korissa
1. Avaa suojukset ruuvitaltalla. Irrota
molemmat ruuvit.

Auton hoito2532. Vedä takavaloasennelma varo‐vasti syvennyksestä ja irrota se.
Tarkista, että johtokanava jää
paikalleen.
3. Käännä suuntavilkun polttimon kantaa vastapäivään ja irrota se
valoasennelmasta.
4. Irrota polttimo polttimon kannasta ja vaihda suuntavilkun polttimo.
5. Kiinnitä polttimon kanta valoase‐ nnelmaan.
6. Kiinnitä valoasennelma auton koriin ja kiristä ruuvit. Suljesuojukset.
Valokokonaisuus takaluukussa
1. Vapauta suojus takaluukusta ja irrota se.
2. Irrota muovinen kiinnitysmutterikäsin.

254Auton hoito
3. Vedä takavaloasennelma syven‐nyksistä ja irrota se. Tarkista, ettäjohtokanava jää paikalleen.
4. Käännä polttimon kantaa vasta‐ päivään ja irrota se valoasennel‐
masta.
Takasumuvalo ( 1)
Peruutusvalon lamppu ( 2)
5. Irrota polttimo polttimon kannasta ja vaihda se.
Takasumuvalo
Peruutusvalon lamppu
6. Asenna polttimon kanta takavalo‐ asennelmaan. Asenna valoase‐nnelma takaluukkuun ja kiristä
ruuvi sisäpuolelta. Kiinnitä suojus.

Auton hoito255Kylkisuuntavilkut
Jos polttimo on vaihdettava, irrota
lamppukotelo:

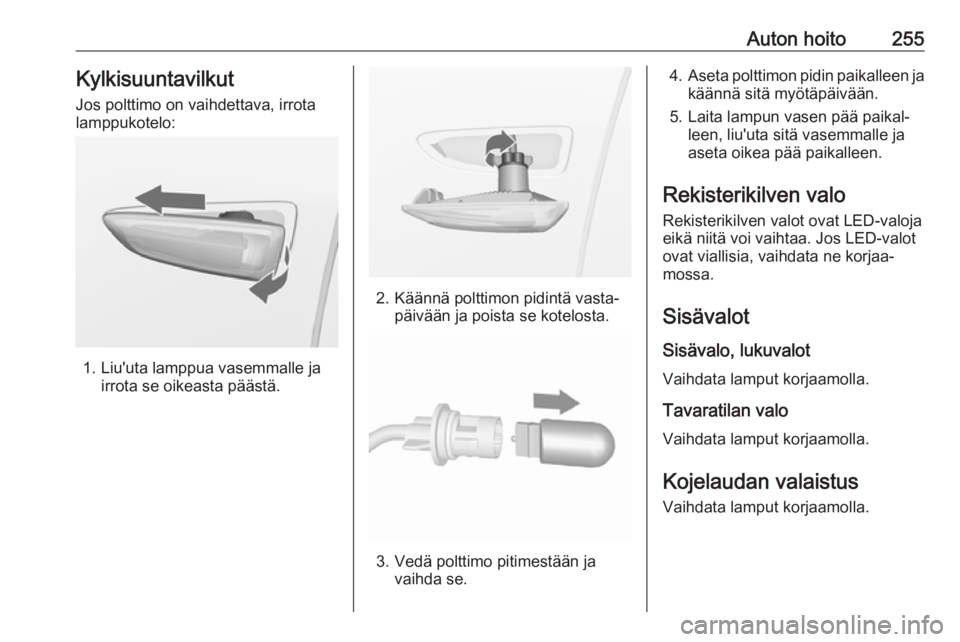

1. Liu'uta lamppua vasemmalle ja irrota se oikeasta päästä.
2. Käännä polttimon pidintä vasta‐ päivään ja poista se kotelosta.
3. Vedä polttimo pitimestään javaihda se.
4.Aseta polttimon pidin paikalleen ja
käännä sitä myötäpäivään.
5. Laita lampun vasen pää paikal‐ leen, liu'uta sitä vasemmalle ja
aseta oikea pää paikalleen.
Rekisterikilven valo
Rekisterikilven valot ovat LED-valoja
eikä niitä voi vaihtaa. Jos LED-valot
ovat viallisia, vaihdata ne korjaa‐
mossa.
Sisävalot
Sisävalo, lukuvalot Vaihdata lamput korjaamolla.
Tavaratilan valo
Vaihdata lamput korjaamolla.
Kojelaudan valaistus
Vaihdata lamput korjaamolla.

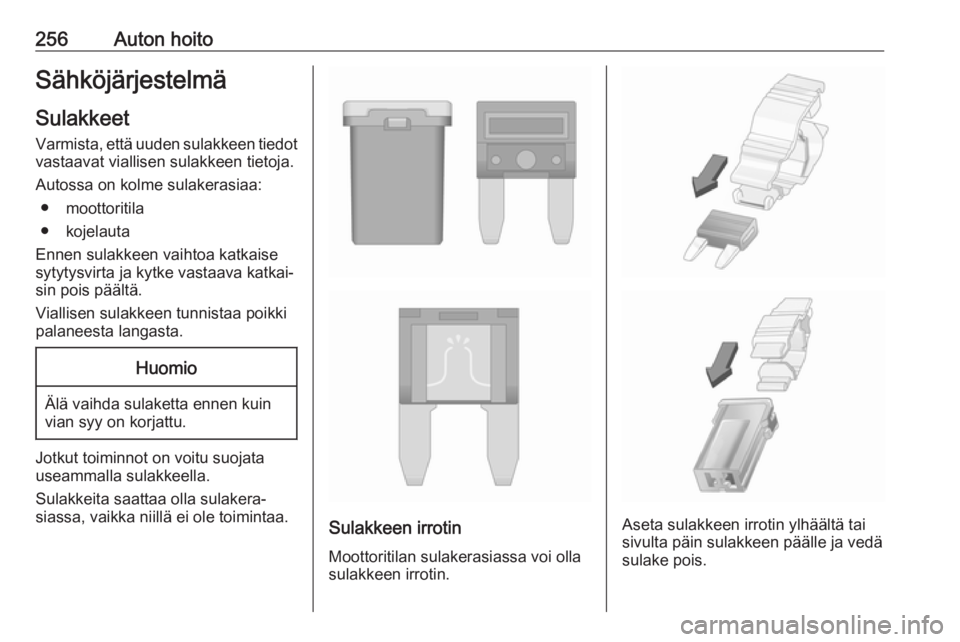

256Auton hoitoSähköjärjestelmäSulakkeet
Varmista, että uuden sulakkeen tiedot vastaavat viallisen sulakkeen tietoja.
Autossa on kolme sulakerasiaa: ● moottoritila
● kojelauta
Ennen sulakkeen vaihtoa katkaise
sytytysvirta ja kytke vastaava katkai‐
sin pois päältä.
Viallisen sulakkeen tunnistaa poikki
palaneesta langasta.Huomio
Älä vaihda sulaketta ennen kuin
vian syy on korjattu.
Jotkut toiminnot on voitu suojata
useammalla sulakkeella.
Sulakkeita saattaa olla sulakera‐
siassa, vaikka niillä ei ole toimintaa.
Sulakkeen irrotin
Moottoritilan sulakerasiassa voi olla
sulakkeen irrotin.Aseta sulakkeen irrotin ylhäältä tai
sivulta päin sulakkeen päälle ja vedä sulake pois.

Auton hoito257Moottoritilan sulakerasia

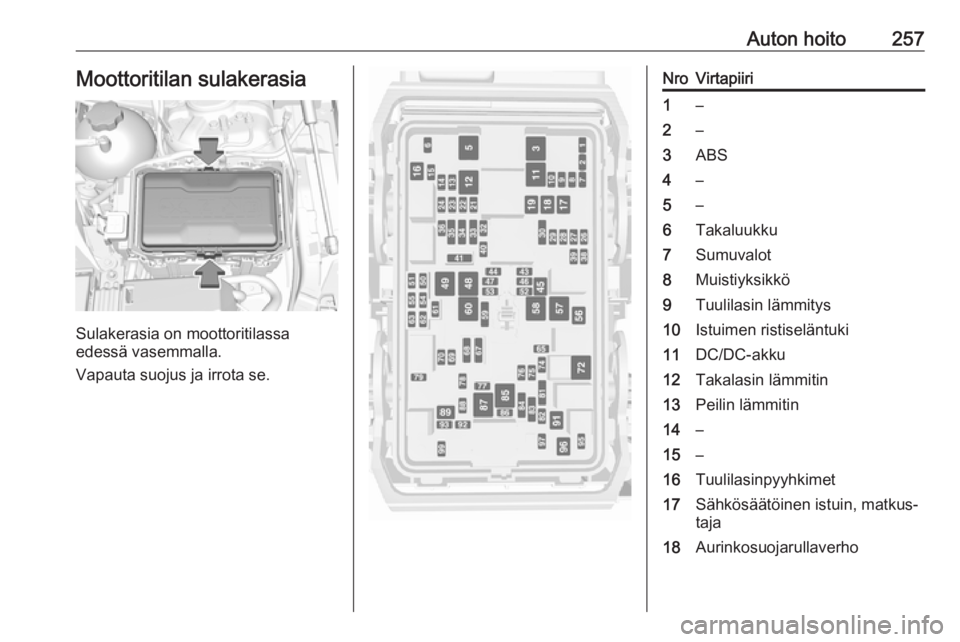

Sulakerasia on moottoritilassa
edessä vasemmalla.
Vapauta suojus ja irrota se.

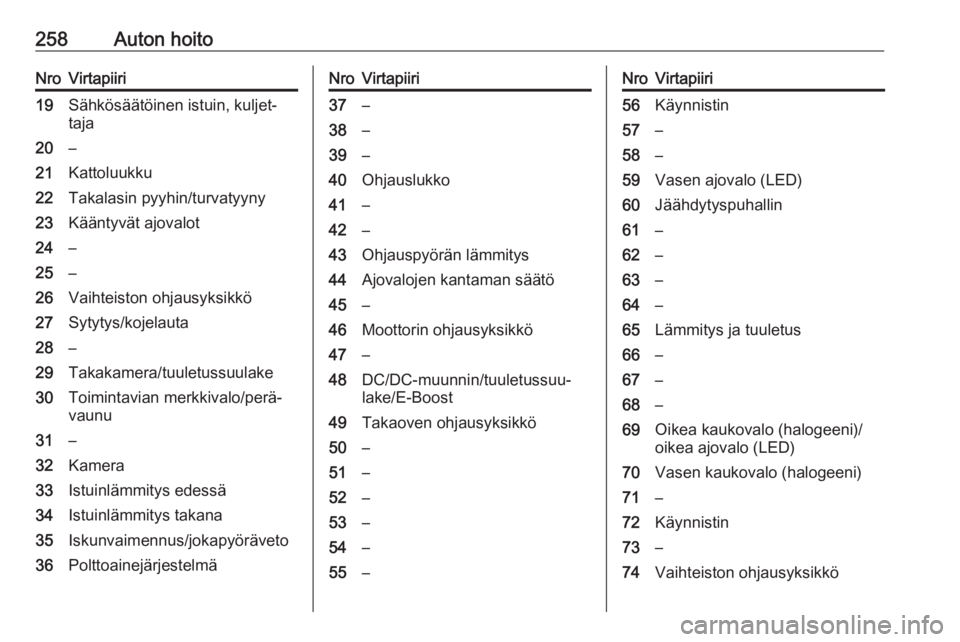

NroVirtapiiri1–2–3ABS4–5–6Takaluukku7Sumuvalot8Muistiyksikkö9Tuulilasin lämmitys10Istuimen ristiseläntuki11DC/DC-akku12Takalasin lämmitin13Peilin lämmitin14–15–16Tuulilasinpyyhkimet17Sähkösäätöinen istuin, matkus‐
taja18Aurinkosuojarullaverho

258Auton hoitoNroVirtapiiri19Sähkösäätöinen istuin, kuljet‐
taja20–21Kattoluukku22Takalasin pyyhin/turvatyyny23Kääntyvät ajovalot24–25–26Vaihteiston ohjausyksikkö27Sytytys/kojelauta28–29Takakamera/tuuletussuulake30Toimintavian merkkivalo/perä‐
vaunu31–32Kamera33Istuinlämmitys edessä34Istuinlämmitys takana35Iskunvaimennus/jokapyöräveto36PolttoainejärjestelmäNroVirtapiiri37–38–39–40Ohjauslukko41–42–43Ohjauspyörän lämmitys44Ajovalojen kantaman säätö45–46Moottorin ohjausyksikkö47–48DC/DC-muunnin/tuuletussuu‐
lake/E-Boost49Takaoven ohjausyksikkö50–51–52–53–54–55–NroVirtapiiri56Käynnistin57–58–59Vasen ajovalo (LED)60Jäähdytyspuhallin61–62–63–64–65Lämmitys ja tuuletus66–67–68–69Oikea kaukovalo (halogeeni)/
oikea ajovalo (LED)70Vasen kaukovalo (halogeeni)71–72Käynnistin73–74Vaihteiston ohjausyksikkö
