OPEL INSIGNIA BREAK 2017.75 Omaniku käsiraamat (in Estonian)

Võtmed, uksed ja aknad29Elektriajamiga tagaluugi töötamisel
vilguvad suunatuled ja kõlab
helisignaal.
Märkus
Elektriajamiga tagaluugi käitamine ei käita kesklukustussüsteemi.
Tagaluugi avamiseks elektroonilisel
võtmel asuva nupuga, puutelülitiga
tagaluugi iluliistu all või puutevaba
toimimise abil pole sõidukit
lukustusest vaja vabastada.
Eeltingimuseks on, et elektrooniline
võti on väljaspool sõidukit umbes
ühe meetri kaugusel tagaluugist.
Elektroonilist võtit ei tohi jätta
pakiruumi.
Lukustage sõiduk pärast sulgemist,
kui see polnud eelnevalt lukustatud.
Kesklukustussüsteem 3 22.Kasutamine elektroonilise võtmega
Tagaluugi avamiseks või
sulgemiseks vajutage kaks korda X.
Ettekavatsemata tagaluugi
avanemise vältimiseks tuleb X
vajutada kauem, kui lukustamise ja
lukustuse avamise ajal.
Tagumise põrkeraua all asuva
liikumisanduri puutevaba kasutamine
Tagaluugi avamiseks või
sulgemiseks liigutage tagumise
põrkeraua all kohas, kus maapinnale
projitseeritakse hologramm, jalga
edasi-tagasi. Ärge hoidke jalga anduri alla liiga kaua ega liigutage liiga
aeglaselt. Elektrooniline võti peab
olema väljaspool sõidukit, umbes
ühe meetri raadiuses tagaluugist. Kui
andur tuvastab jalaliigutuse,
aktiveerib süsteem tagaluugi pärast
lühikest viivitust.

30Võtmed, uksed ja aknad9Oht
Ärge puutuge ühtegi sõiduki
alltoodud osa puutevaba
toimimise ajal. Vigastuste oht
kuumade mootoriosade tõttu.
Välise tagaluugi iluliistu all asuva
puutelüliti kasutamine
Tagaluugi avamiseks vajutage
tagaluugi ehisliistu all olevat
puutelülitit, kuni tagaluuk hakkab
liikuma. Kui sõiduk on lukustatud,
peab elektrooniline võti olema
väljaspool sõidukit, umbes
ühe meetri kaugusel tagaluugist.
Tagaluugi sulgemiseks vajutage
avatud tagaluugil C, kuni tagaluuk
hakkab liikuma.
Juhiukse siseküljel asuva lüliti
kasutamine
Vajutage C juhiukse siseküljel
niikaua, kuni tagaluuk hakkab
avanema või sulguma.
Peatamine või liikumissuuna
muutmine
Tagaluugi liikumise koheseks
seiskamiseks:
● vajutage elektroonilisel võtmel korraks X või
● vajutage puutelülitit välise tagaluugi iluliistu all või

Võtmed, uksed ja aknad31● vajutage C avatud tagaluugil
või
● vajutage C juhiukse siseküljel.
Lülititest ühe veelkordne vajutamine
muudab liikumise suuna
vastupidiseks.
Töörežiimid
Elektriajamiga tagaluugil on kolm
töörežiimi, mida saab juhtida
juhiuksel oleva lülitiga C. Režiimi
muutmiseks tuleb lülitit keerata:● Tavarežiim MAX: Elektriajamiga
tagaluuk avaneb täiskõrgusele.
● Vaherežiim 3/4: Elektriajamiga
tagaluuk avaneb vähendatud kõrgusele, mida saab
reguleerida.
● Režiim Off: Tagaluuki saab
juhtida ainult käsitsi.
Avanemiskõrgust saab reguleerida
vaherežiimis
1. Seadke töörežiimi lüliti asendisse 3/4 .
2. Elektriajamiga tagaluuki saab avada ükskõik millise vastava
lülitiga.
3. Tagaluugi peatamiseks soovitud kõrgusel tuleb vajutada ükskõik
millist vastavat lülitit. Soovi korral
võib seada seiskunud tagaluugi
soovitud asendisse käsitsi.
4. Hoidke avatud tagaluugi siseküljel
asuvat nuppu C kolme sekundi
jooksul allavajutatuna.
Märkus
Avamiskõrguse reguleerimist tuleb
programmeerida maapinna
tasemelt.
Helisignaal näitab uut seadistust ja
suunatuled hakkavad vilkuma.
Väiksemat kõrgust saab määrata
ainult juhul, kui avanemisnurk on üle
30°.
Kui keerata juhiuksel olev seaderatas
vaheasendi režiimi 3/4, peatub
elektriajamiga tagaluuk avanemisel
äsja seatud asendis.

32Võtmed, uksed ja aknadTagaluuki võib hoida avatuna ainult
minimaalsest kõrgusest kõrgemal
(minimaalne avamisnurk alates 30°).
Avanemiskõrgust ei saa
programmeerida sellest kõrgusest
väiksemaks.
Ohutusfunktsioon
Kui elektriajamiga tagaluugi juhtimine
on takistatud, muudetakse luugi
liikumissuunda automaatselt, st luuki
avatakse või suletakse vähesel
määral. Kui ühte elektrilist tsüklit
segab mitu takistust, lülitub
funktsioon välja. Sellisel juhul tuleb
tagaluuk avada või sulgeda käsitsi.
Elektriajamiga tagaluugi külgservadel on kinnitussandurid. Kui andurid
tuvastavad tagaluugi ja šassii vahel
takistuse, avaneb tagaluuk ja jääb
avatuks, kuni seda uuesti lülitatakse
või käsitsi suletakse.
Turvatoimingust annab märku
helisignaal.
Enne elektriajami tavalise töörežiimi
taastamist tuleb takistus eemaldada.
Kui sõiduk on varustatud tehases
paigaldatud haakeseadmega ja
haagis on elektriliselt ühendatud,saab elektriajamiga tagaluuki avada
ainult puutelülitist ja sulgeda avatud
tagaluugil G vajutamisega.
Veenduda, et liikumispiirkonnas ei ole
takistusi.
Ülekoormus
Kui elektriajamiga tagaluuki
kasutatakse korduvalt lühikeste
ajavahemike järel, siis blokeeritakse
funktsioon mõneks ajaks. Süsteemi
lähtestamiseks nihutage tagaluuk
käsitsi lõppasendisse.
Üldjuhised tagaluugi
kasutamiseks9 Oht
Avatud või paokil tagaluugiga ei
tohi sõita (nt suurte asjade
vedamisel), sest mürgine
heitgaas, mis ei ole nähtav ega
oma lõhna, võib sõidukisse
tungida. See võib põhjustada
teadvusekaotust ja isegi surma.
Ettevaatust
Veenduge enne tagaluugi avamist selle kahjustamise vältimiseks, et
pea kohal pole takistusi (nt
garaažiust). Kontrollige alati
tagaluugi liikumisala selle kohal ja
taga.
Märkus
Teatud raskete lisaseadiste
paigaldamine tagaluugi külge võib
mõjutada selle avatud asendis
püsimist.
Märkus
Elektriajamiga tagaluugi töötamine
on aku vähese laetuse korral
blokeeritud. Sellisel juhul ei pruugi
olla tagaluuk avatav isegi käsitsi.
Märkus
Kui tagaluugi elektriajam on
väljalülitatud ja kõik uksed lukust avatud, on tagaluuki võimalik ainult
käsitsi avada ja sulgeda. Sel juhul
tuleb tagaluugi käsitsi sulgemisel
kasutada rohkem jõudu.

Võtmed, uksed ja aknad33Märkus
Madalatel välistemperatuuridel ei
pruugi tagaluuk ise täielikult
avaneda. Sellisel juhul tõstke
tagaluuk käsitsi selle normaalsesse lõppasendisse.Sõiduki turvalisus
Vargusvastanelukustussüsteem9 Hoiatus
Kui sõidukis on inimesi, ei tohi
seda süsteemi sisse lülitada! Kui süsteem on sisse lülitatud, ei saauksi salongist avada.
Süsteem blokeerib kõikide uste
lukud. Süsteemi sisselülitamiseks
peavad olema kõik uksed suletud.
Sõiduki lukustuse avamisel lülitub
mehaaniline vargusvastane
lukustussüsteem välja. Seda ei ole
võimalik teha kesklukustussüsteemi nuppu vajutades.
Sisselülitamine
Vajutage elektroonilisel võtmel
viie sekundi jooksul kaks korda nuppu
e .
Vargusvastane alarmsüsteem
Vargusvastane alarmsüsteem on
seotud vargusvastase
lukustussüsteemiga.
See süsteem jälgib: ● uksi, tagaluuki, mootoriruumi kaant
● salongi, k.a sellega ühendatud pakiruumi

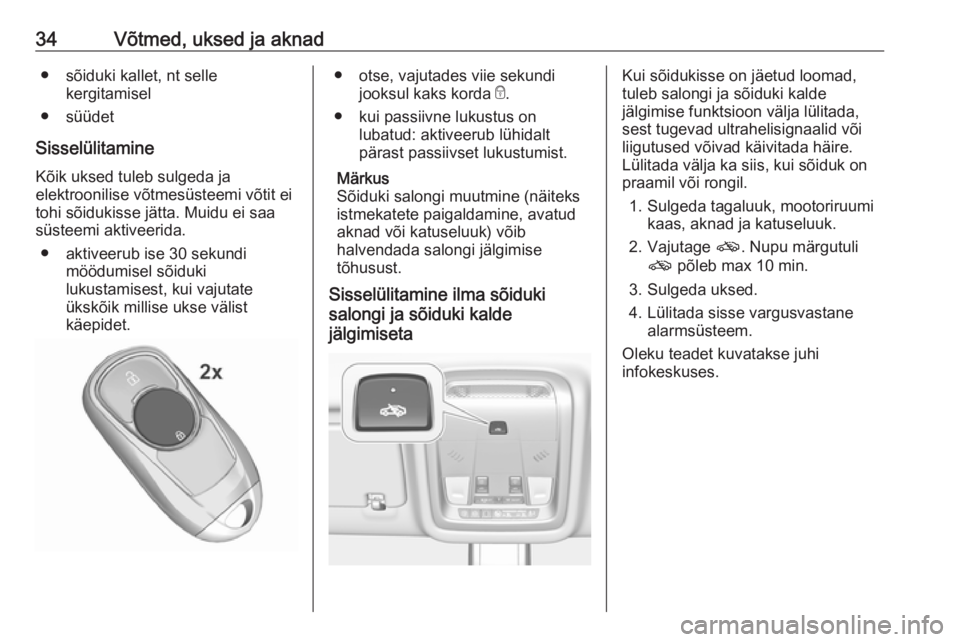

34Võtmed, uksed ja aknad● sõiduki kallet, nt sellekergitamisel
● süüdet
Sisselülitamine
Kõik uksed tuleb sulgeda ja
elektroonilise võtmesüsteemi võtit ei
tohi sõidukisse jätta. Muidu ei saa
süsteemi aktiveerida.
● aktiveerub ise 30 sekundi möödumisel sõiduki
lukustamisest, kui vajutate
ükskõik millise ukse välist
käepidet.● otse, vajutades viie sekundi
jooksul kaks korda e.
● kui passiivne lukustus on lubatud: aktiveerub lühidalt
pärast passiivset lukustumist.
Märkus
Sõiduki salongi muutmine (näiteks
istmekatete paigaldamine, avatud
aknad või katuseluuk) võib
halvendada salongi jälgimise
tõhusust.
Sisselülitamine ilma sõiduki
salongi ja sõiduki kalde
jälgimisetaKui sõidukisse on jäetud loomad,
tuleb salongi ja sõiduki kalde
jälgimise funktsioon välja lülitada,
sest tugevad ultrahelisignaalid või
liigutused võivad käivitada häire.
Lülitada välja ka siis, kui sõiduk on
praamil või rongil.
1. Sulgeda tagaluuk, mootoriruumi kaas, aknad ja katuseluuk.
2. Vajutage o. Nupu märgutuli
o põleb max 10 min.
3. Sulgeda uksed.
4. Lülitada sisse vargusvastane alarmsüsteem.
Oleku teadet kuvatakse juhi
infokeskuses.

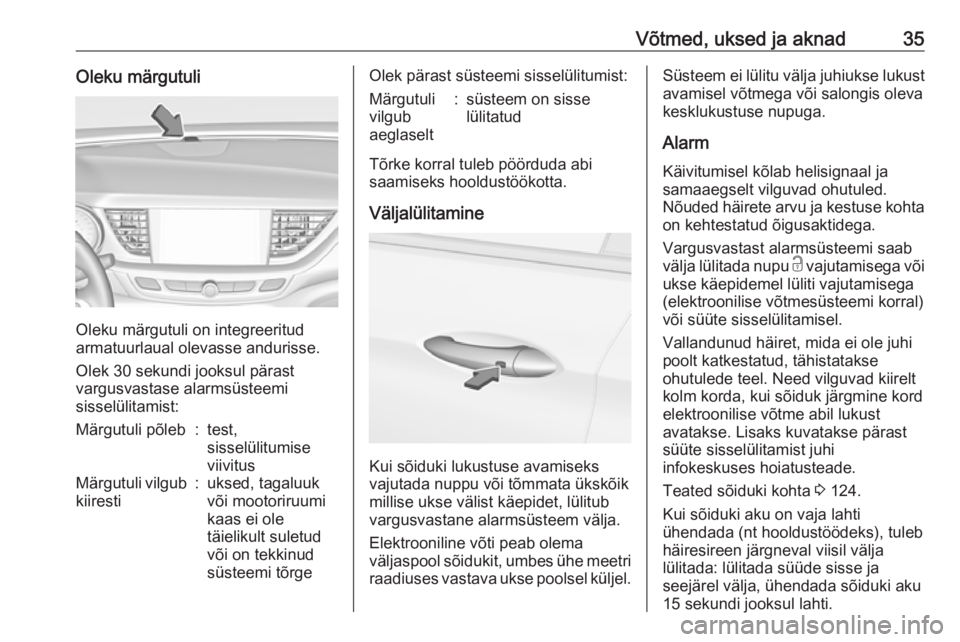

Võtmed, uksed ja aknad35Oleku märgutuli
Oleku märgutuli on integreeritud
armatuurlaual olevasse andurisse.
Olek 30 sekundi jooksul pärast
vargusvastase alarmsüsteemi
sisselülitamist:
Märgutuli põleb:test,
sisselülitumise
viivitusMärgutuli vilgub
kiiresti:uksed, tagaluuk
või mootoriruumi
kaas ei ole
täielikult suletud
või on tekkinud
süsteemi tõrgeOlek pärast süsteemi sisselülitumist:Märgutuli
vilgub
aeglaselt:süsteem on sisse
lülitatud
Tõrke korral tuleb pöörduda abi
saamiseks hooldustöökotta.
Väljalülitamine
Kui sõiduki lukustuse avamiseks
vajutada nuppu või tõmmata ükskõik
millise ukse välist käepidet, lülitub
vargusvastane alarmsüsteem välja.
Elektrooniline võti peab olema
väljaspool sõidukit, umbes ühe meetri
raadiuses vastava ukse poolsel küljel.
Süsteem ei lülitu välja juhiukse lukust
avamisel võtmega või salongis oleva
kesklukustuse nupuga.
Alarm Käivitumisel kõlab helisignaal ja
samaaegselt vilguvad ohutuled.
Nõuded häirete arvu ja kestuse kohta
on kehtestatud õigusaktidega.
Vargusvastast alarmsüsteemi saab
välja lülitada nupu c vajutamisega või
ukse käepidemel lüliti vajutamisega
(elektroonilise võtmesüsteemi korral) või süüte sisselülitamisel.
Vallandunud häiret, mida ei ole juhi
poolt katkestatud, tähistatakse
ohutulede teel. Need vilguvad kiirelt
kolm korda, kui sõiduk järgmine kord
elektroonilise võtme abil lukust
avatakse. Lisaks kuvatakse pärast
süüte sisselülitamist juhi
infokeskuses hoiatusteade.
Teated sõiduki kohta 3 124.
Kui sõiduki aku on vaja lahti
ühendada (nt hooldustöödeks), tuleb
häiresireen järgneval viisil välja
lülitada: lülitada süüde sisse ja
seejärel välja, ühendada sõiduki aku
15 sekundi jooksul lahti.

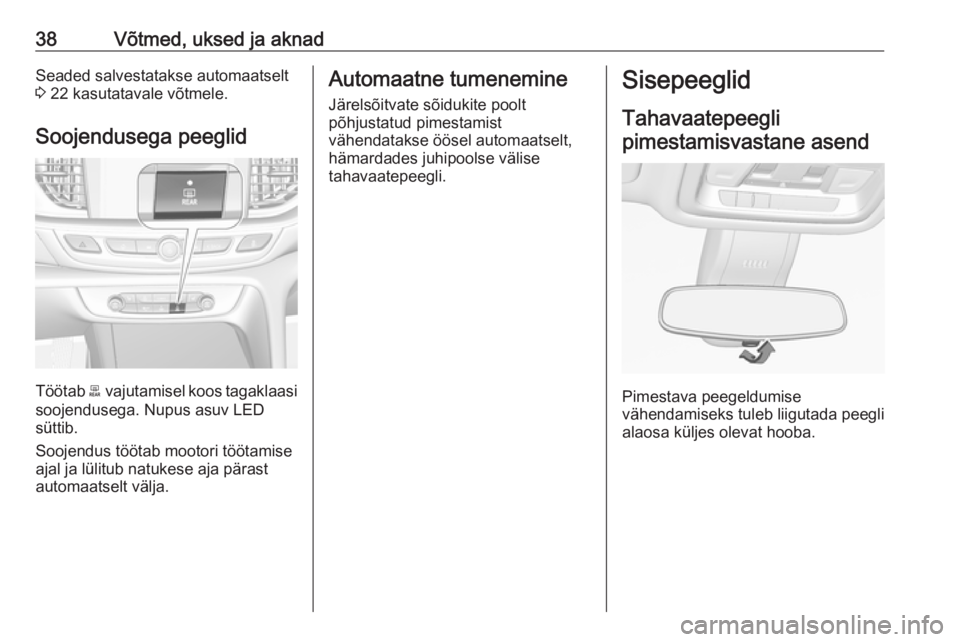

36Võtmed, uksed ja aknadKäivitustõkestiKäivitustõkesti aktiveeritakse
automaatselt.
Kui pärast süüte sisselülitamist vilgub
märgutuli d, on tekkinud süsteemi
töötõrge ja mootorit ei saa käivitada.
Lülitada süüde välja ja korrata
käivituskatset. Proovige uuesti saatja
taskus asuva võtmega. Elektroonilise võtmesüsteemiga sõidukite
kasutamine rikke korral 3 163.
Kui märgutuli d jätkab vilkumist,
proovige mootor käivitada varuvõtit
kasutades.
Pöörduda abi saamiseks
hooldustöökotta.
Märkus
Raadiosagedusliku
tuvastamissüsteemi (RFID)
seadmed võivad häirida võtme tööd.
Sõiduki käivitamisel hoidke need
võtmest kaugemal.
Märkus
Käivitustõkesti ei lukusta uksi.
Sõiduki juurest lahkudes tuleb
sõiduk alati lukustada ja lülitada
sisse vargusvastane alarmsüsteem
3 22, 3 33.Märgutuli d 3 110.Välispeeglid
Kumer kuju
Juhipoolsel kumeral välispeeglil on
asfääriline ala, mis vähendab
pimenurki. Peegli kuju tõttu näivad
objektid väiksemad, mis võib
mõjutada vahekauguse hindamist.
Külgmise pimeala abi 3 215.
Elektriline reguleerimine
Valige vastav välispeegel, vajutades
í vasakpoolse peegli korral või ì
parempoolse peegli korral. Valikut
näitab nupus asuv LED.

Võtmed, uksed ja aknad37Seejärel keerata peegli
reguleerimiseks lülitit.
Kokkupööratavad peeglid
Jalakäijate ohutuse suurendamiseks
liiguvad peeglid teatud tugevusega
löögi korral seadeasendist löögi
suunas. Peegli õigeksseadmiseks
tuleb peegli korpust õrnalt lükata või
tõmmata.
Elektriline kokkupööramine
Vajutage n. Mõlemad välispeeglid
pöörduvad kokku.
Vajutage n uuesti, et mõlemad
välispeeglid liiguksid tagasi nende
algasendisse.
Kui üks elektriliselt kokkupööratav
peegel on käsitsi välja tõmmatud,
liigub n vajutamisel elektriajamiga
ainult teine peegel.
Peeglite kokkupööramine
elektroonilise võtmega
Peeglite sissepööramiseks vajutage
pärast lukustamist ühe sekundi
jooksul uuesti e.
Peeglite väljapööramiseks vajutage pärast lukust avamist ühe sekundi
jooksul uuesti c.
Selle funktsiooni võib sisse või välja
lülitada sõiduki isikupärastamise alt.
Valige sobiv seadistus värvilise
infoekraani Settings (Seaded) , I
Vehicle (Sõiduk) kaudu.
Infoekraan 3 119.
Sõiduki isikupärastamine 3 125.

38Võtmed, uksed ja aknadSeaded salvestatakse automaatselt3 22 kasutatavale võtmele.
Soojendusega peeglid
Töötab b vajutamisel koos tagaklaasi
soojendusega. Nupus asuv LED
süttib.
Soojendus töötab mootori töötamise ajal ja lülitub natukese aja pärast
automaatselt välja.
Automaatne tumenemine
Järelsõitvate sõidukite poolt
põhjustatud pimestamist
vähendatakse öösel automaatselt,
hämardades juhipoolse välise
tahavaatepeegli.Sisepeeglid
Tahavaatepeegli pimestamisvastane asend
Pimestava peegeldumise
vähendamiseks tuleb liigutada peegli
alaosa küljes olevat hooba.
