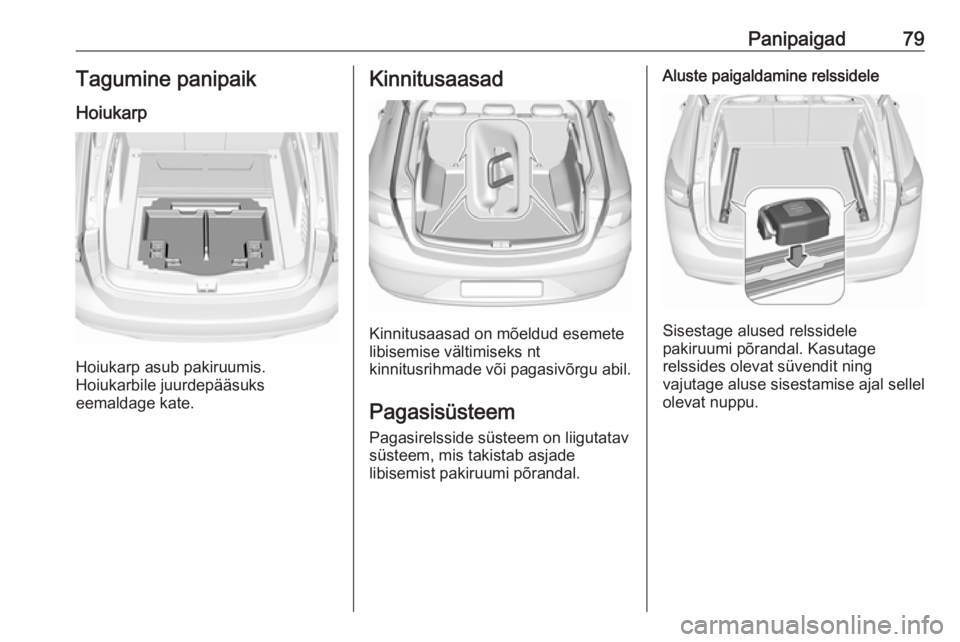

Panipaigad79Tagumine panipaik
Hoiukarp
Hoiukarp asub pakiruumis.
Hoiukarbile juurdepääsuks
eemaldage kate.
Kinnitusaasad
Kinnitusaasad on mõeldud esemete
libisemise vältimiseks nt
kinnitusrihmade või pagasivõrgu abil.
Pagasisüsteem
Pagasirelsside süsteem on liigutatav süsteem, mis takistab asjade
libisemist pakiruumi põrandal.
Aluste paigaldamine relssidele
Sisestage alused relssidele
pakiruumi põrandal. Kasutage
relssides olevat süvendit ning
vajutage aluse sisestamise ajal sellel
olevat nuppu.

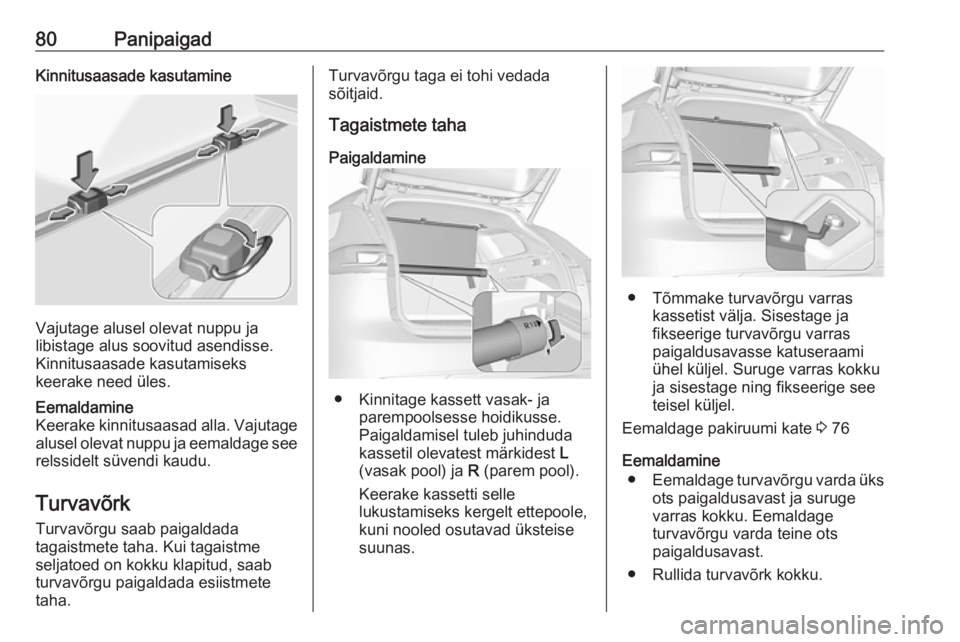

80PanipaigadKinnitusaasade kasutamine
Vajutage alusel olevat nuppu ja
libistage alus soovitud asendisse.
Kinnitusaasade kasutamiseks
keerake need üles.
Eemaldamine
Keerake kinnitusaasad alla. Vajutage alusel olevat nuppu ja eemaldage see
relssidelt süvendi kaudu.
Turvavõrk
Turvavõrgu saab paigaldada
tagaistmete taha. Kui tagaistme
seljatoed on kokku klapitud, saab turvavõrgu paigaldada esiistmetetaha.
Turvavõrgu taga ei tohi vedada
sõitjaid.
Tagaistmete taha
Paigaldamine
● Kinnitage kassett vasak- ja parempoolsesse hoidikusse.
Paigaldamisel tuleb juhinduda
kassetil olevatest märkidest L
(vasak pool) ja R (parem pool).
Keerake kassetti selle
lukustamiseks kergelt ettepoole,
kuni nooled osutavad üksteise
suunas.
● Tõmmake turvavõrgu varras kassetist välja. Sisestage ja
fikseerige turvavõrgu varras
paigaldusavasse katuseraami
ühel küljel. Suruge varras kokku
ja sisestage ning fikseerige see
teisel küljel.
Eemaldage pakiruumi kate 3 76
Eemaldamine ● Eemaldage turvavõrgu varda üks
ots paigaldusavast ja suruge varras kokku. Eemaldage
turvavõrgu varda teine ots
paigaldusavast.
● Rullida turvavõrk kokku.

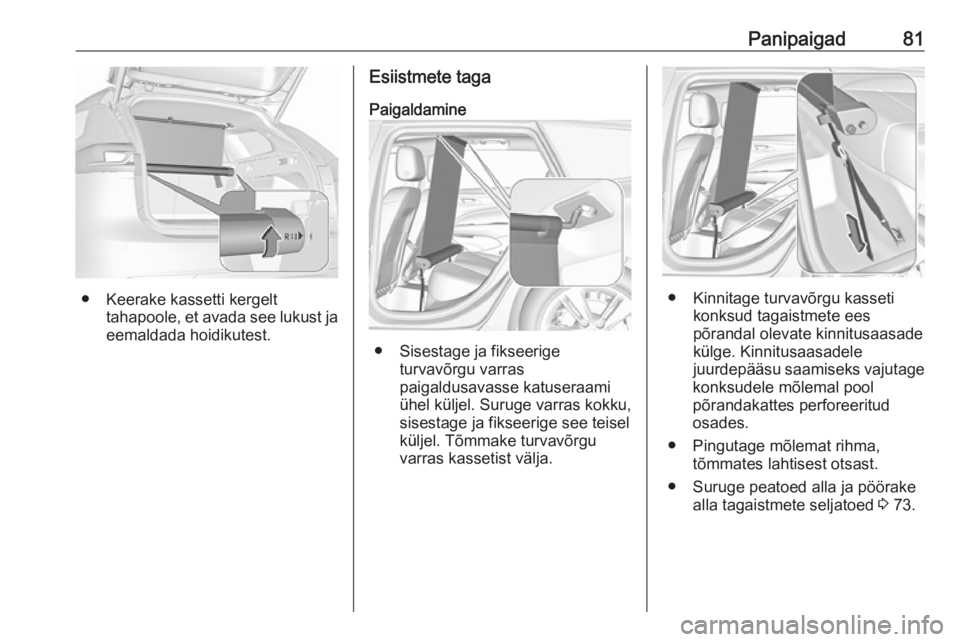

Panipaigad81
● Keerake kassetti kergelttahapoole, et avada see lukust ja
eemaldada hoidikutest.
Esiistmete taga
Paigaldamine
● Sisestage ja fikseerige turvavõrgu varras
paigaldusavasse katuseraami
ühel küljel. Suruge varras kokku, sisestage ja fikseerige see teisel
küljel. Tõmmake turvavõrgu
varras kassetist välja.
● Kinnitage turvavõrgu kasseti konksud tagaistmete ees
põrandal olevate kinnitusaasade
külge. Kinnitusaasadele
juurdepääsu saamiseks vajutage
konksudele mõlemal pool
põrandakattes perforeeritud
osades.
● Pingutage mõlemat rihma, tõmmates lahtisest otsast.
● Suruge peatoed alla ja pöörake alla tagaistmete seljatoed 3 73.

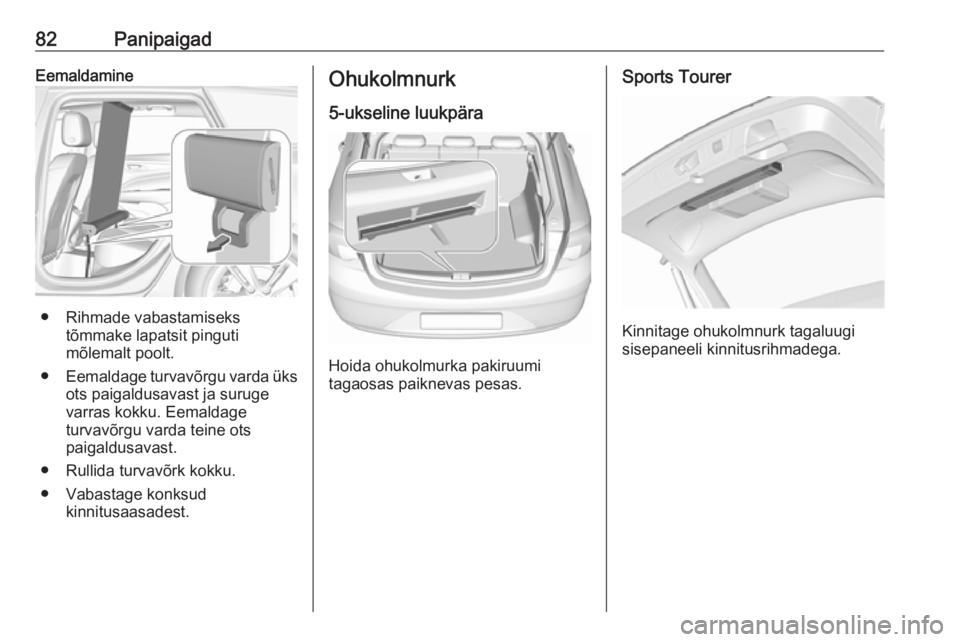

82PanipaigadEemaldamine
● Rihmade vabastamisekstõmmake lapatsit pinguti
mõlemalt poolt.
● Eemaldage turvavõrgu varda üks
ots paigaldusavast ja suruge varras kokku. Eemaldage
turvavõrgu varda teine ots
paigaldusavast.
● Rullida turvavõrk kokku.
● Vabastage konksud kinnitusaasadest.
Ohukolmnurk
5-ukseline luukpära
Hoida ohukolmurka pakiruumi
tagaosas paiknevas pesas.
Sports Tourer
Kinnitage ohukolmnurk tagaluugi
sisepaneeli kinnitusrihmadega.

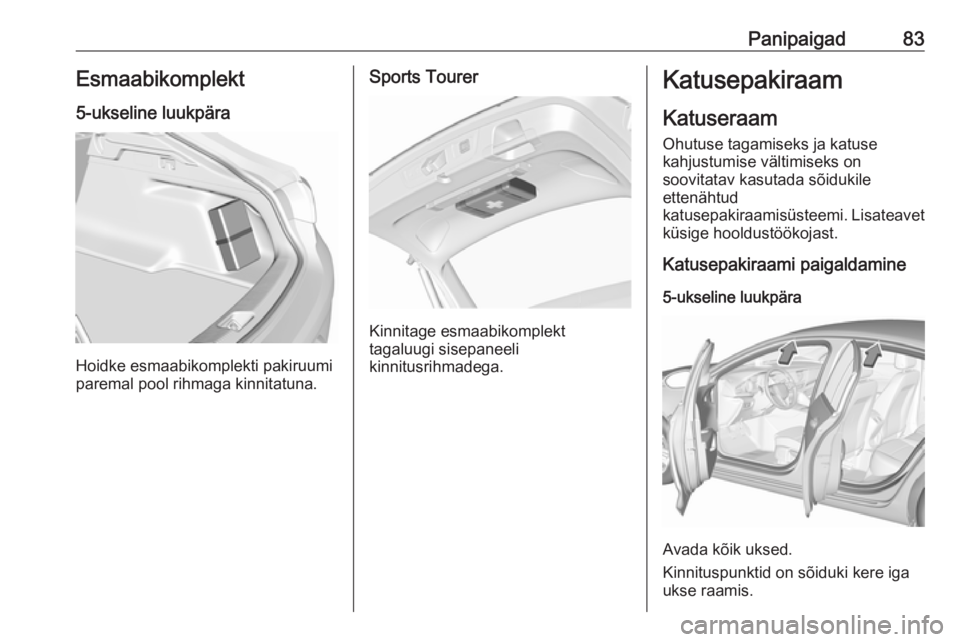

Panipaigad83Esmaabikomplekt5-ukseline luukpära
Hoidke esmaabikomplekti pakiruumi
paremal pool rihmaga kinnitatuna.
Sports Tourer
Kinnitage esmaabikomplekt
tagaluugi sisepaneeli
kinnitusrihmadega.
Katusepakiraam
Katuseraam
Ohutuse tagamiseks ja katuse
kahjustumise vältimiseks on
soovitatav kasutada sõidukile
ettenähtud
katusepakiraamisüsteemi. Lisateavet
küsige hooldustöökojast.
Katusepakiraami paigaldamine
5-ukseline luukpära
Avada kõik uksed.
Kinnituspunktid on sõiduki kere iga
ukse raamis.

84PanipaigadKatuseraami paigaldamisel tuleb
järgida selle tootja juhiseid.
Kui katuseraami ei kasutata, tuleb
see eemaldada.
Sports Tourer
Kinnituspunktid asuvad igas
katusereelingus.
Kinnitage katuseraam esimese kahe
kinnituspunkti külge, nagu on
näidatud katuseraamiga
kaasasolevas paigaldusjuhendis.
Kui katuseraami ei kasutata, tuleb
see eemaldada.
Koormusteave
● Rasked esemed tuleb pakiruumis paigutada istmete
seljatugede vastu. Veenduda, et
seljatoed oleksid kindlalt
fikseerunud, s.t vabastushoova
juures küljel ei ole enam näha
punaseid märgistusi. Kui
esemeid saab virna laduda, tuleb
raskemad esemed panna kõige
alla.
● Esemed tuleb kinnitada kinnitusaasade külge haagitud
kinnitusrihmadega 3 79.
● Libisemise vältimiseks tuleb
lahtised esemed pakiruumis
kinnitada.
● Kui pakiruumis veetakse esemeid, ei tohi tagumiste
istmete seljatoed olla ettepoole
kallutatud.
● Pagas ei tohi ulatuda üle seljatugede ülemise serva.
● Esemeid ei tohi asetada pakiruumi kattele ega
armatuurlauale. Armatuurlaual
olevat andurit ei tohi kinni katta.
● Pagas ei tohi takistada pedaalide, seisupiduri ja
käigukangi tööd ega piirata juhi
liikumisvabadust. Salongis ei tohi
olla kinnitamata esemeid.
● Sõita ei tohi, kui pakiruum on avatud.9Hoiatus
Veenduge alati, et veos on
turvaliselt kinnitatud. Vastasel
juhul võivad esemed auto

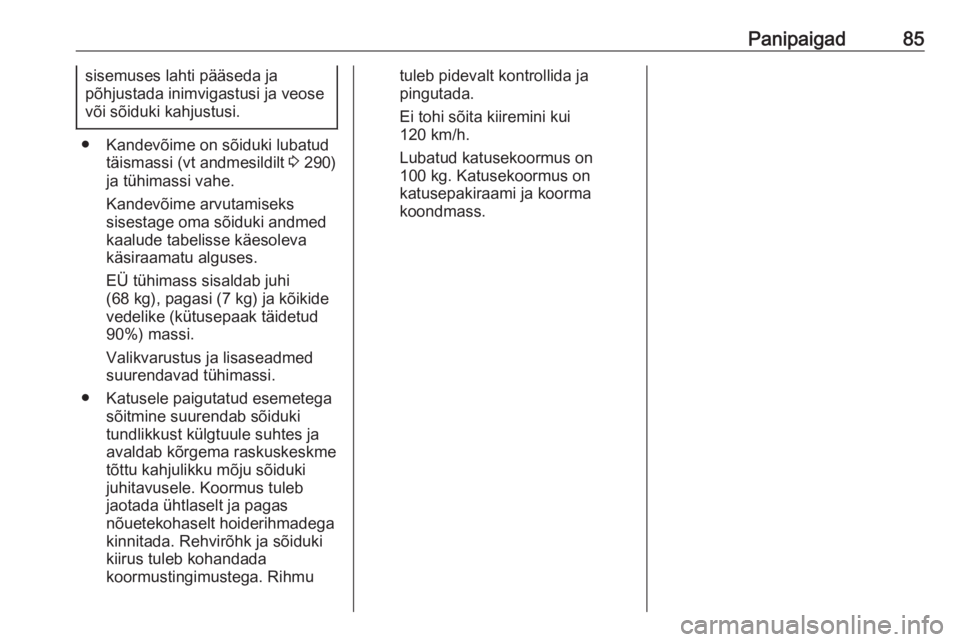

Panipaigad85sisemuses lahti pääseda ja
põhjustada inimvigastusi ja veose
või sõiduki kahjustusi.
● Kandevõime on sõiduki lubatud täismassi (vt andmesildilt 3 290)
ja tühimassi vahe.
Kandevõime arvutamiseks
sisestage oma sõiduki andmed
kaalude tabelisse käesoleva
käsiraamatu alguses.
EÜ tühimass sisaldab juhi
(68 kg), pagasi (7 kg) ja kõikide
vedelike (kütusepaak täidetud
90%) massi.
Valikvarustus ja lisaseadmed
suurendavad tühimassi.
● Katusele paigutatud esemetega sõitmine suurendab sõiduki
tundlikkust külgtuule suhtes ja
avaldab kõrgema raskuskeskme
tõttu kahjulikku mõju sõiduki
juhitavusele. Koormus tuleb
jaotada ühtlaselt ja pagas
nõuetekohaselt hoiderihmadega
kinnitada. Rehvirõhk ja sõiduki
kiirus tuleb kohandada
koormustingimustega. Rihmu
tuleb pidevalt kontrollida ja
pingutada.
Ei tohi sõita kiiremini kui
120 km/h.
Lubatud katusekoormus on
100 kg. Katusekoormus on
katusepakiraami ja koorma
koondmass.

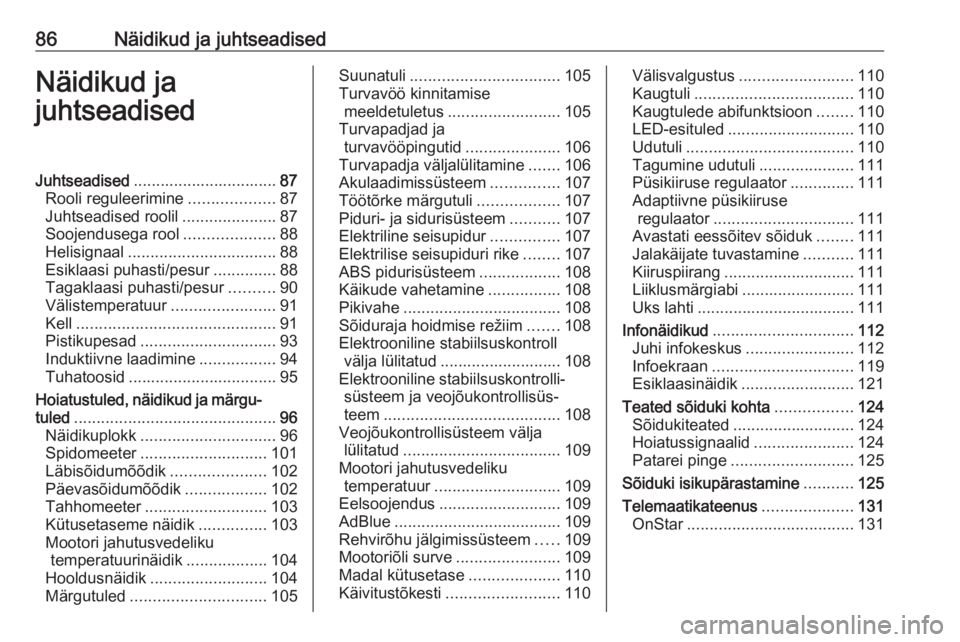

86Näidikud ja juhtseadisedNäidikud ja
juhtseadisedJuhtseadised ................................ 87
Rooli reguleerimine ...................87
Juhtseadised roolil .....................87
Soojendusega rool ....................88
Helisignaal ................................. 88
Esiklaasi puhasti/pesur ..............88
Tagaklaasi puhasti/pesur ..........90
Välistemperatuur .......................91
Kell ............................................ 91
Pistikupesad .............................. 93
Induktiivne laadimine .................94
Tuhatoosid ................................. 95
Hoiatustuled, näidikud ja märgu‐
tuled ............................................. 96
Näidikuplokk .............................. 96
Spidomeeter ............................ 101
Läbisõidumõõdik .....................102
Päevasõidumõõdik ..................102
Tahhomeeter ........................... 103
Kütusetaseme näidik ...............103
Mootori jahutusvedeliku temperatuurinäidik ..................104
Hooldusnäidik .......................... 104
Märgutuled .............................. 105Suunatuli................................. 105
Turvavöö kinnitamise meeldetuletus ......................... 105
Turvapadjad ja turvavööpingutid .....................106
Turvapadja väljalülitamine .......106
Akulaadimissüsteem ...............107
Töötõrke märgutuli ..................107
Piduri- ja sidurisüsteem ...........107
Elektriline seisupidur ...............107
Elektrilise seisupiduri rike ........107
ABS pidurisüsteem ..................108
Käikude vahetamine ................108
Pikivahe ................................... 108
Sõiduraja hoidmise režiim .......108
Elektrooniline stabiilsuskontroll välja lülitatud ........................... 108
Elektrooniline stabiilsuskontrolli‐ süsteem ja veojõukontrollisüs‐
teem ....................................... 108
Veojõukontrollisüsteem välja lülitatud ................................... 109
Mootori jahutusvedeliku temperatuur ............................ 109
Eelsoojendus ........................... 109
AdBlue ..................................... 109
Rehvirõhu jälgimissüsteem .....109
Mootoriõli surve .......................109
Madal kütusetase ....................110
Käivitustõkesti ......................... 110Välisvalgustus......................... 110
Kaugtuli ................................... 110
Kaugtulede abifunktsioon ........110
LED-esituled ............................ 110
Udutuli ..................................... 110
Tagumine udutuli .....................111
Püsikiiruse regulaator ..............111
Adaptiivne püsikiiruse regulaator ............................... 111
Avastati eessõitev sõiduk ........111
Jalakäijate tuvastamine ...........111
Kiiruspiirang ............................. 111
Liiklusmärgiabi ......................... 111
Uks lahti ................................... 111
Infonäidikud ............................... 112
Juhi infokeskus ........................112
Infoekraan ............................... 119
Esiklaasinäidik ......................... 121
Teated sõiduki kohta .................124
Sõidukiteated ........................... 124
Hoiatussignaalid ......................124
Patarei pinge ........................... 125
Sõiduki isikupärastamine ...........125
Telemaatikateenus ....................131
OnStar ..................................... 131

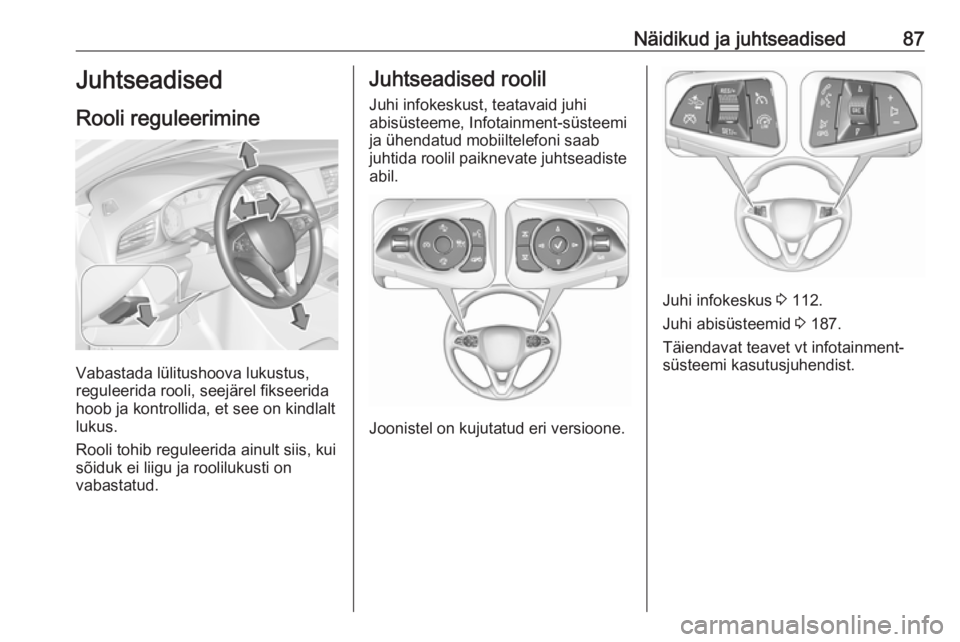

Näidikud ja juhtseadised87Juhtseadised
Rooli reguleerimine
Vabastada lülitushoova lukustus,
reguleerida rooli, seejärel fikseerida
hoob ja kontrollida, et see on kindlalt
lukus.
Rooli tohib reguleerida ainult siis, kui
sõiduk ei liigu ja roolilukusti on
vabastatud.
Juhtseadised roolil
Juhi infokeskust, teatavaid juhi
abisüsteeme, Infotainment-süsteemi
ja ühendatud mobiiltelefoni saab
juhtida roolil paiknevate juhtseadiste
abil.
Joonistel on kujutatud eri versioone.
Juhi infokeskus 3 112.
Juhi abisüsteemid 3 187.
Täiendavat teavet vt infotainment-
süsteemi kasutusjuhendist.

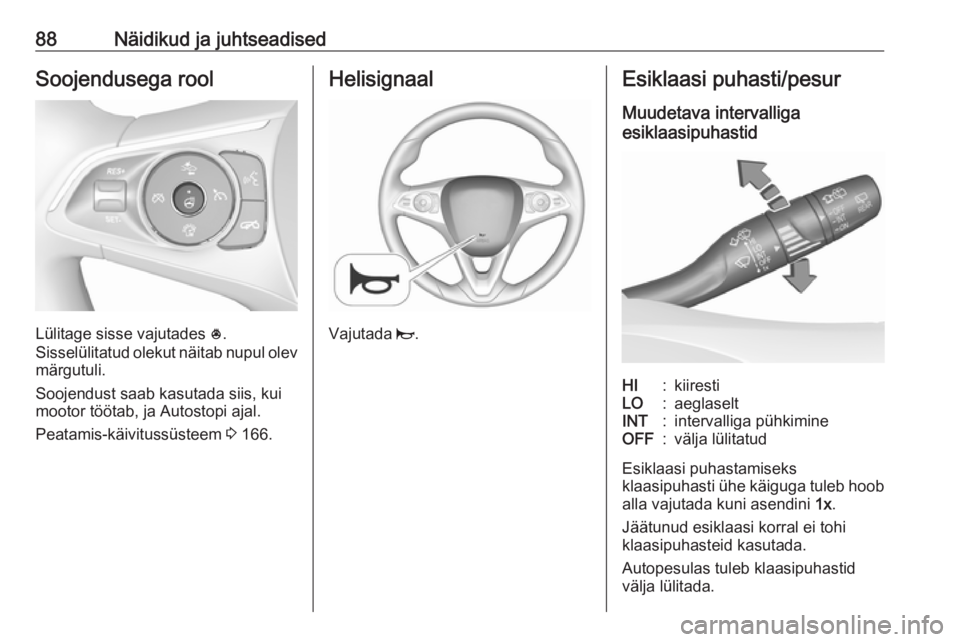

88Näidikud ja juhtseadisedSoojendusega rool
Lülitage sisse vajutades *.
Sisselülitatud olekut näitab nupul olev märgutuli.
Soojendust saab kasutada siis, kui
mootor töötab, ja Autostopi ajal.
Peatamis-käivitussüsteem 3 166.
Helisignaal
Vajutada j.
Esiklaasi puhasti/pesur
Muudetava intervalliga
esiklaasipuhastidHI:kiirestiLO:aeglaseltINT:intervalliga pühkimineOFF:välja lülitatud
Esiklaasi puhastamiseks
klaasipuhasti ühe käiguga tuleb hoob
alla vajutada kuni asendini 1x.
Jäätunud esiklaasi korral ei tohi klaasipuhasteid kasutada.
Autopesulas tuleb klaasipuhastid
välja lülitada.
