OPEL INSIGNIA BREAK 2017.75 Savininko vadovas (in Lithuanian)

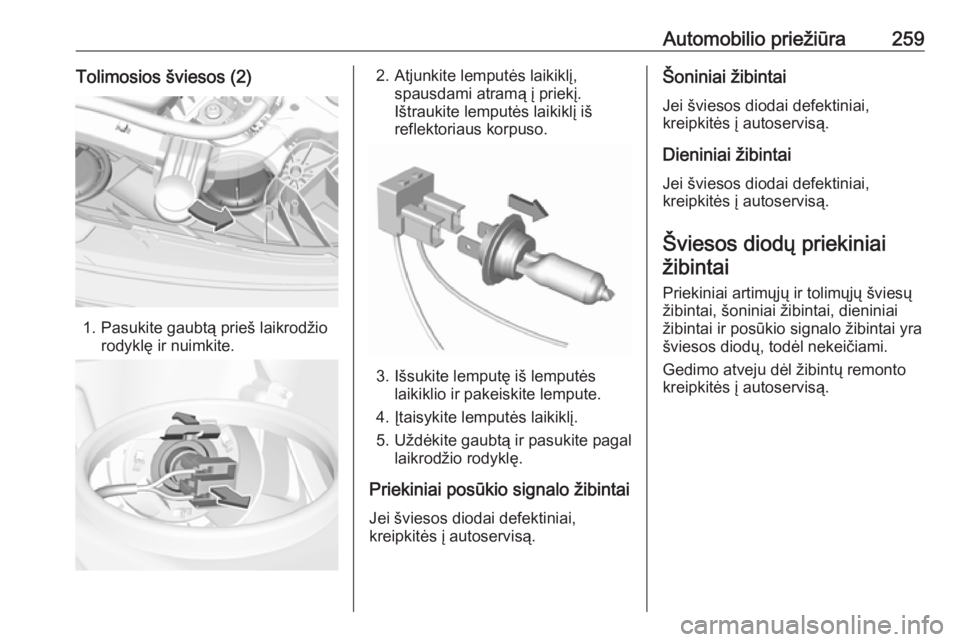

Automobilio priežiūra259Tolimosios šviesos (2)
1. Pasukite gaubtą prieš laikrodžiorodyklę ir nuimkite.
2. Atjunkite lemputės laikiklį, spausdami atramą į priekį.
Ištraukite lemputės laikiklį iš
reflektoriaus korpuso.
3. Išsukite lemputę iš lemputės laikiklio ir pakeiskite lempute.
4. Įtaisykite lemputės laikiklį.
5. Uždėkite gaubtą ir pasukite pagal laikrodžio rodyklę.
Priekiniai posūkio signalo žibintai Jei šviesos diodai defektiniai,
kreipkitės į autoservisą.
Šoniniai žibintai
Jei šviesos diodai defektiniai,
kreipkitės į autoservisą.
Dieniniai žibintai Jei šviesos diodai defektiniai,
kreipkitės į autoservisą.
Šviesos diodų priekiniai žibintai
Priekiniai artimųjų ir tolimųjų šviesų
žibintai, šoniniai žibintai, dieniniai
žibintai ir posūkio signalo žibintai yra
šviesos diodų, todėl nekeičiami.
Gedimo atveju dėl žibintų remonto kreipkitės į autoservisą.

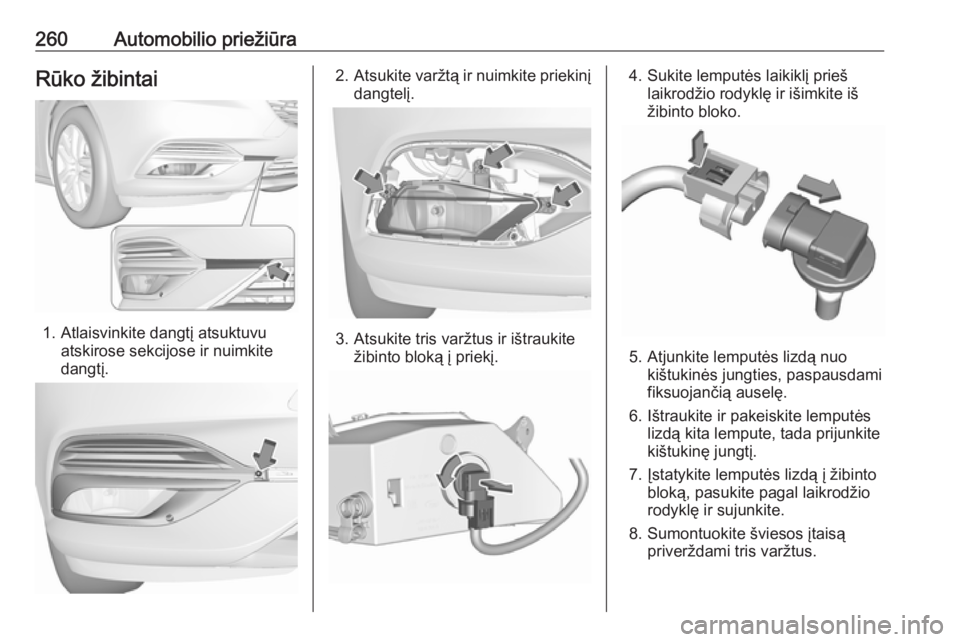

260Automobilio priežiūraRūko žibintai
1. Atlaisvinkite dangtį atsuktuvuatskirose sekcijose ir nuimkite
dangtį.
2. Atsukite varžtą ir nuimkite priekinį
dangtelį.
3. Atsukite tris varžtus ir ištraukite žibinto bloką į priekį.
4. Sukite lemputės laikiklį prieš laikrodžio rodyklę ir išimkite iš
žibinto bloko.
5. Atjunkite lemputės lizdą nuo kištukinės jungties, paspausdami
fiksuojančią auselę.
6. Ištraukite ir pakeiskite lemputės lizdą kita lempute, tada prijunkite
kištukinę jungtį.
7. Įstatykite lemputės lizdą į žibinto bloką, pasukite pagal laikrodžio
rodyklę ir sujunkite.
8. Sumontuokite šviesos įtaisą priverždami tris varžtus.

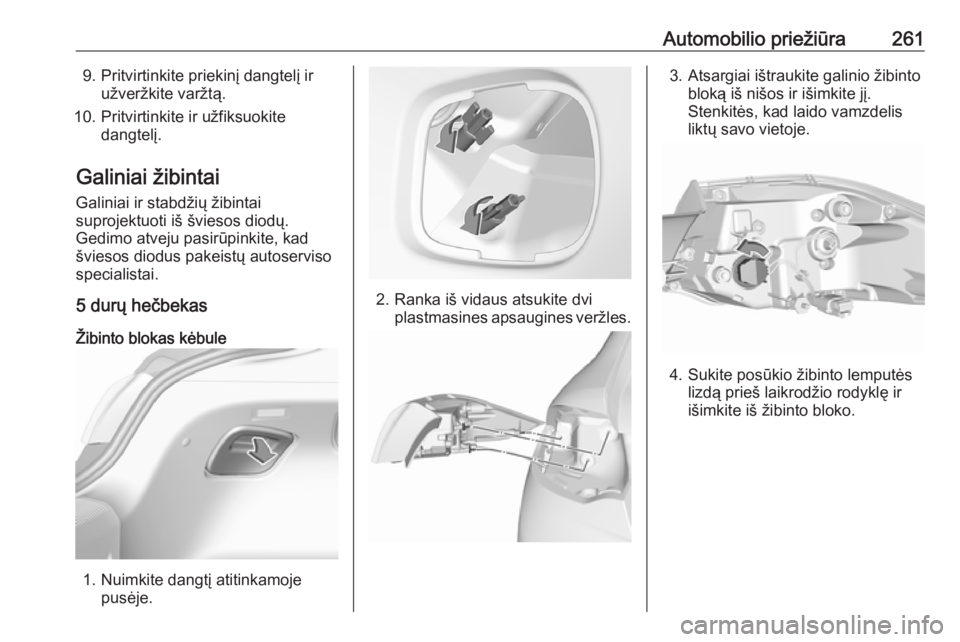

Automobilio priežiūra2619. Pritvirtinkite priekinį dangtelį iružveržkite varžtą.
10. Pritvirtinkite ir užfiksuokite dangtelį.
Galiniai žibintai Galiniai ir stabdžių žibintai
suprojektuoti iš šviesos diodų.
Gedimo atveju pasirūpinkite, kad
šviesos diodus pakeistų autoserviso specialistai.
5 durų hečbekas
Žibinto blokas kėbule
1. Nuimkite dangtį atitinkamoje pusėje.
2. Ranka iš vidaus atsukite dviplastmasines apsaugines veržles.
3. Atsargiai ištraukite galinio žibinto bloką iš nišos ir išimkite jį.
Stenkitės, kad laido vamzdelis
liktų savo vietoje.
4. Sukite posūkio žibinto lemputės lizdą prieš laikrodžio rodyklę ir
išimkite iš žibinto bloko.

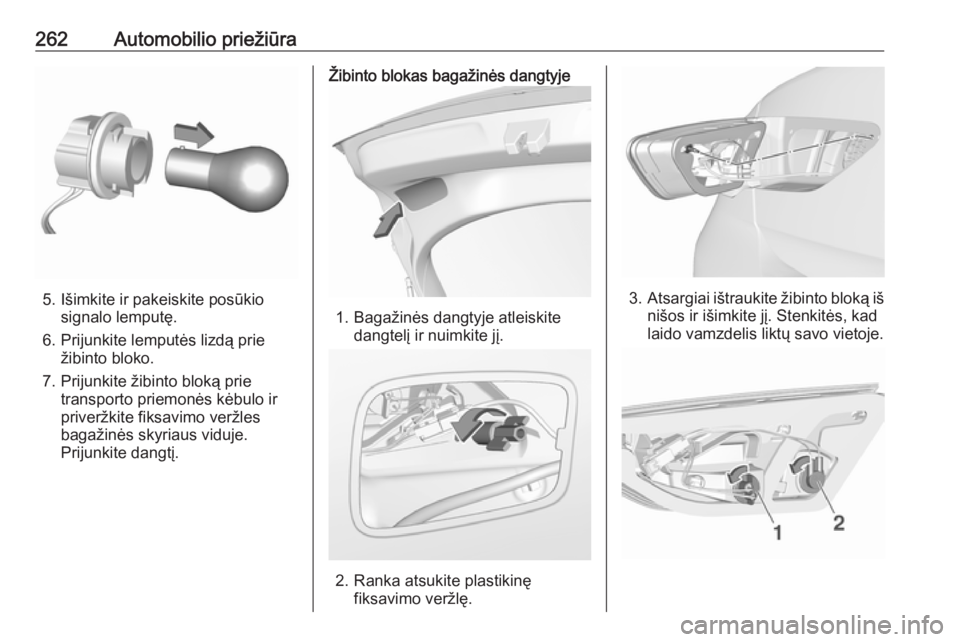

262Automobilio priežiūra
5. Išimkite ir pakeiskite posūkiosignalo lemputę.
6. Prijunkite lemputės lizdą prie žibinto bloko.
7. Prijunkite žibinto bloką prie transporto priemonės kėbulo ir
priveržkite fiksavimo veržles
bagažinės skyriaus viduje.
Prijunkite dangtį.
Žibinto blokas bagažinės dangtyje
1. Bagažinės dangtyje atleiskite dangtelį ir nuimkite jį.
2. Ranka atsukite plastikinęfiksavimo veržlę.
3.Atsargiai ištraukite žibinto bloką iš
nišos ir išimkite jį. Stenkitės, kad
laido vamzdelis liktų savo vietoje.

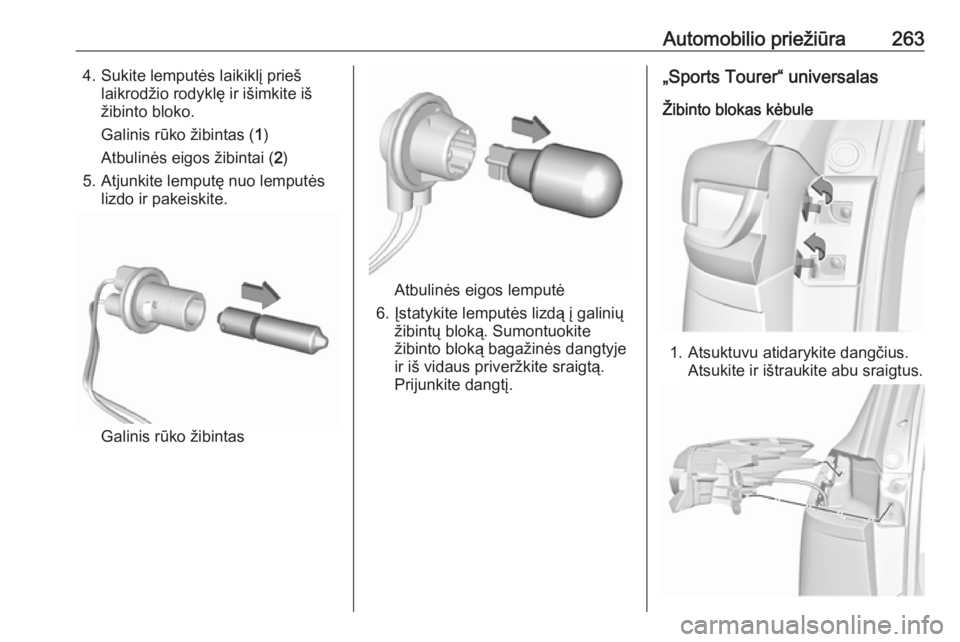

Automobilio priežiūra2634. Sukite lemputės laikiklį priešlaikrodžio rodyklę ir išimkite iš
žibinto bloko.
Galinis rūko žibintas ( 1)
Atbulinės eigos žibintai ( 2)
5. Atjunkite lemputę nuo lemputės lizdo ir pakeiskite.
Galinis rūko žibintas
Atbulinės eigos lemputė
6. Įstatykite lemputės lizdą į galinių žibintų bloką. Sumontuokitežibinto bloką bagažinės dangtyje
ir iš vidaus priveržkite sraigtą.
Prijunkite dangtį.
„Sports Tourer“ universalas
Žibinto blokas kėbule
1. Atsuktuvu atidarykite dangčius. Atsukite ir ištraukite abu sraigtus.

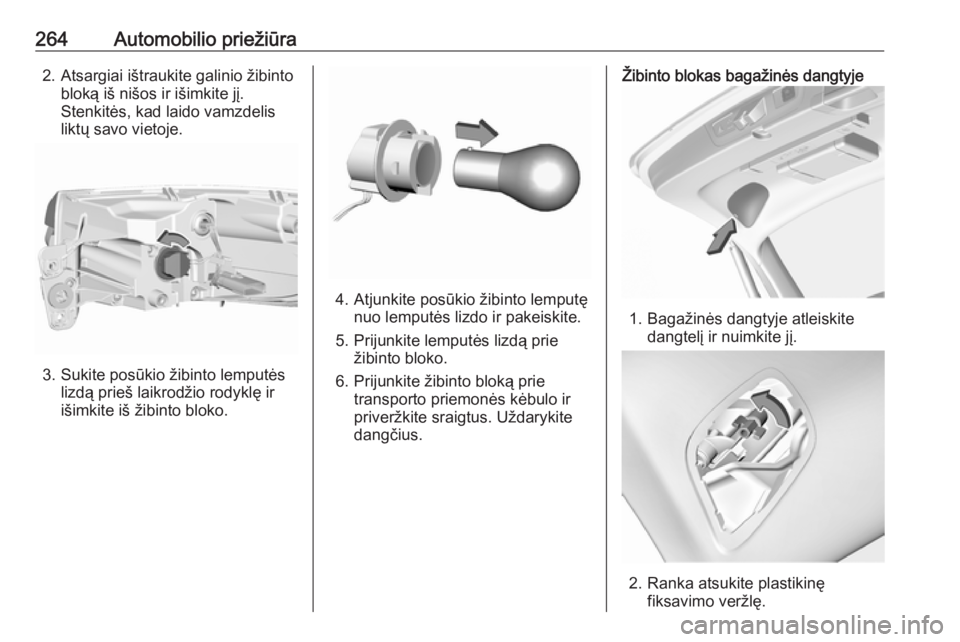

264Automobilio priežiūra2. Atsargiai ištraukite galinio žibintobloką iš nišos ir išimkite jį.
Stenkitės, kad laido vamzdelis
liktų savo vietoje.
3. Sukite posūkio žibinto lemputės lizdą prieš laikrodžio rodyklę ir
išimkite iš žibinto bloko.
4. Atjunkite posūkio žibinto lemputę nuo lemputės lizdo ir pakeiskite.
5. Prijunkite lemputės lizdą prie žibinto bloko.
6. Prijunkite žibinto bloką prie transporto priemonės kėbulo ir
priveržkite sraigtus. Uždarykite
dangčius.
Žibinto blokas bagažinės dangtyje
1. Bagažinės dangtyje atleiskite dangtelį ir nuimkite jį.
2. Ranka atsukite plastikinęfiksavimo veržlę.

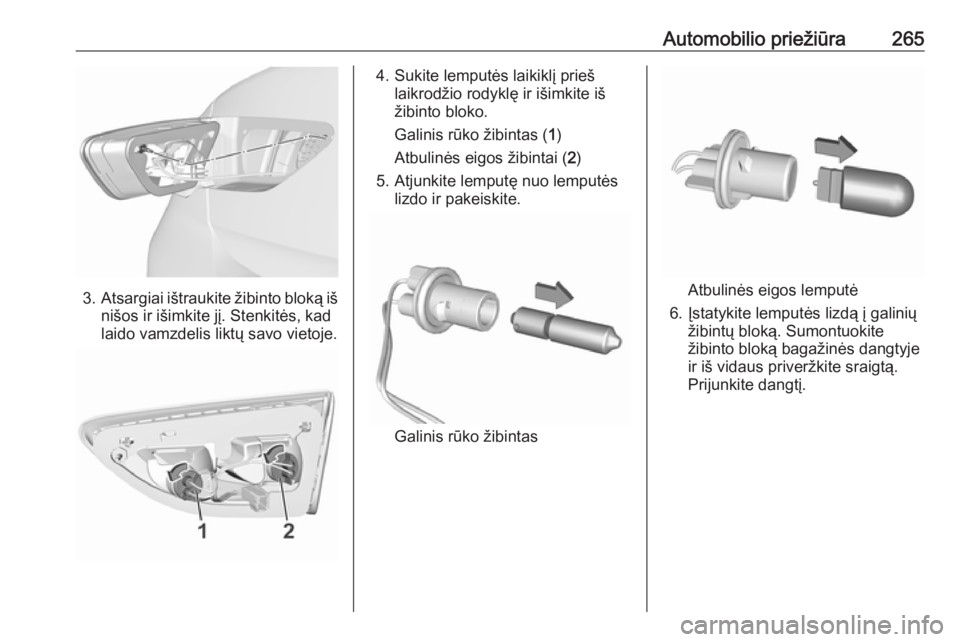

Automobilio priežiūra265
3.Atsargiai ištraukite žibinto bloką iš
nišos ir išimkite jį. Stenkitės, kad
laido vamzdelis liktų savo vietoje.
4. Sukite lemputės laikiklį prieš laikrodžio rodyklę ir išimkite iš
žibinto bloko.
Galinis rūko žibintas ( 1)
Atbulinės eigos žibintai ( 2)
5. Atjunkite lemputę nuo lemputės lizdo ir pakeiskite.
Galinis rūko žibintas
Atbulinės eigos lemputė
6. Įstatykite lemputės lizdą į galinių žibintų bloką. Sumontuokitežibinto bloką bagažinės dangtyje
ir iš vidaus priveržkite sraigtą.
Prijunkite dangtį.

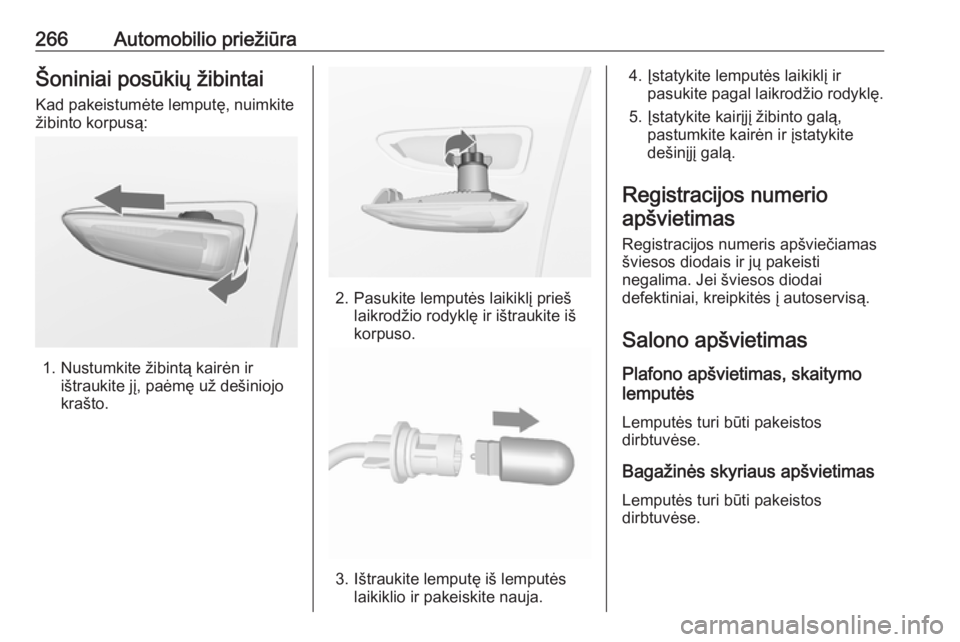

266Automobilio priežiūraŠoniniai posūkių žibintai
Kad pakeistumėte lemputę, nuimkite
žibinto korpusą:
1. Nustumkite žibintą kairėn ir ištraukite jį, paėmę už dešiniojo
krašto.
2. Pasukite lemputės laikiklį prieš laikrodžio rodyklę ir ištraukite iš
korpuso.
3. Ištraukite lemputę iš lemputės laikiklio ir pakeiskite nauja.
4. Įstatykite lemputės laikiklį irpasukite pagal laikrodžio rodyklę.
5. Įstatykite kairįjį žibinto galą, pastumkite kairėn ir įstatykite
dešinįjį galą.
Registracijos numerio apšvietimas
Registracijos numeris apšviečiamas
šviesos diodais ir jų pakeisti
negalima. Jei šviesos diodai
defektiniai, kreipkitės į autoservisą.
Salono apšvietimas
Plafono apšvietimas, skaitymo
lemputės
Lemputės turi būti pakeistos
dirbtuvėse.
Bagažinės skyriaus apšvietimas
Lemputės turi būti pakeistos
dirbtuvėse.

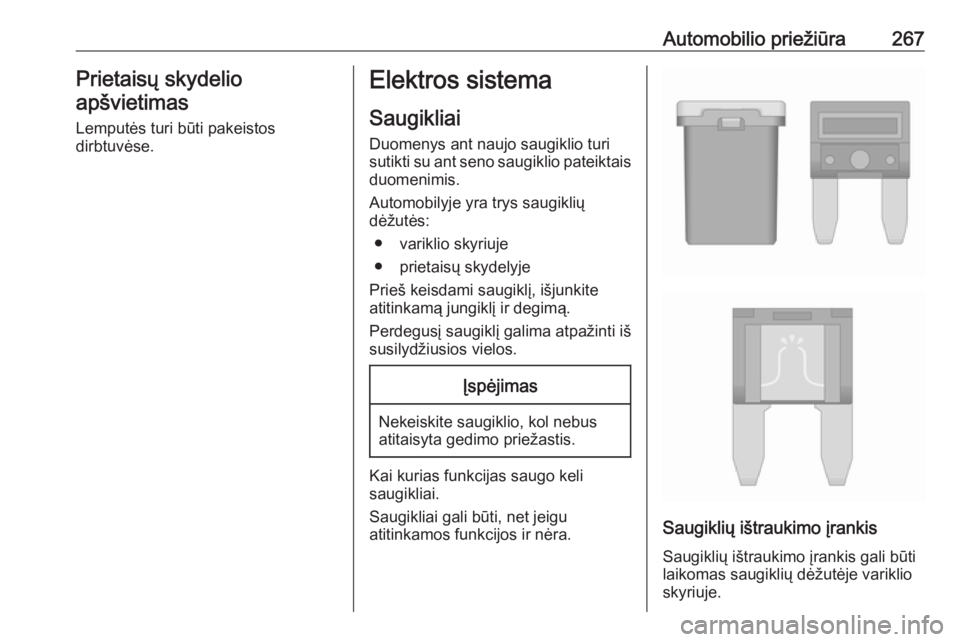

Automobilio priežiūra267Prietaisų skydelioapšvietimas
Lemputės turi būti pakeistos dirbtuvėse.Elektros sistema
Saugikliai Duomenys ant naujo saugiklio turi
sutikti su ant seno saugiklio pateiktais duomenimis.
Automobilyje yra trys saugiklių
dėžutės:
● variklio skyriuje
● prietaisų skydelyje
Prieš keisdami saugiklį, išjunkite
atitinkamą jungiklį ir degimą.
Perdegusį saugiklį galima atpažinti iš
susilydžiusios vielos.Įspėjimas
Nekeiskite saugiklio, kol nebus
atitaisyta gedimo priežastis.
Kai kurias funkcijas saugo keli
saugikliai.
Saugikliai gali būti, net jeigu
atitinkamos funkcijos ir nėra.
Saugiklių ištraukimo įrankis
Saugiklių ištraukimo įrankis gali būti
laikomas saugiklių dėžutėje variklio
skyriuje.

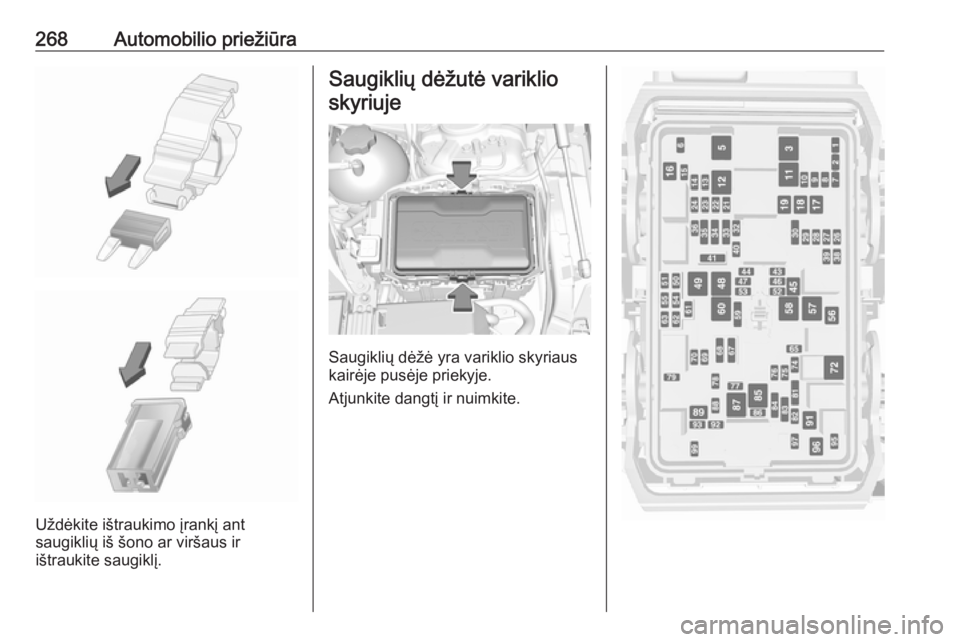

268Automobilio priežiūra
Uždėkite ištraukimo įrankį ant
saugiklių iš šono ar viršaus ir
ištraukite saugiklį.
Saugiklių dėžutė variklio
skyriuje
Saugiklių dėžė yra variklio skyriaus
kairėje pusėje priekyje.
Atjunkite dangtį ir nuimkite.
