adblue OPEL INSIGNIA BREAK 2017.75 Savininko vadovas (in Lithuanian)

Prietaisai, valdymo įtaisai87Prietaisai, valdymo
įtaisaiValdymo elementai ......................88
Vairo reguliavimas .....................88
Valdymo mygtukai ant vairo ......88
Šildomas vairas ......................... 89
Garso signalas .......................... 89
Priekinio stiklo valytuvas/ ploviklis ..................................... 90
Galinio lango valytuvas/plovimo sistema ..................................... 92
Išorės temperatūra ....................92
Laikrodis .................................... 93
Maitinimo lizdai .......................... 94
Indukcinis krovimas ...................95
Peleninės ................................... 96
Įspėjamosios lemputės, ma‐
tuokliai ir indikatoriai ....................97
Prietaisų skydelis .......................97
Spidometras ............................ 103
Odometras ............................... 103
Kelionės odometras .................103
Tachometras ........................... 104
Degalų lygio rodiklis ................105
Variklio aušinamojo skysčio temperatūros matuoklis ..........105Techninės priežiūros ekranas . 105
Kontroliniai indikatoriai ............107
Posūkio signalai ......................107
Priminimas apie saugos diržus 107
Oro pagalvės ir diržo įtempikliai ................................ 108
Saugos oro pagalvės išjungimas .............................. 108
Įkrovimo sistema .....................108
Gedimo indikatoriaus lemputė . 109
Stabdžių ir sankabos sistema ..109
Elektrinis stovėjimo stabdys ....109
Elektrinio stovėjimo stabdžio gedimas .................................. 109
Stabdžių antiblokavimo sistema (ABS) ...................................... 110
Pavarų perjungimas ................110
Sekimo atstumas .....................110
Eismo juostos laikymo pagelbiklis ............................... 110
Elektroninė stabilumo kontrolės sistema išjungta ...................... 110
Elektroninės stabilumo kontrolės ir traukos kontrolės
sistema ................................... 110
Traukos kontrolės sistema išjungta ................................... 111
Variklio aušinamojo skysčio temperatūra ............................ 111
Pašildymas .............................. 111"AdBlue".................................. 111
Slėgio padangose stebėjimo sistema ................................... 111
Variklio alyvos slėgis ...............111
Mažai degalų ........................... 112
Imobilizatorius ......................... 112
Išorinės šviesos .......................112
Tolimosios šviesos ..................112
Tolimųjų šviesų pagelbiklis ......112
Šviesos diodų priekiniai žibintai .................................... 112
Rūko žibintai ............................ 113
Galinis rūko žibintas ................113
Pastovaus greičio palaikymo sistema ................................... 113
Prisitaikanti pastovaus greičio palaikymo sistema ..................113
Priekyje aptiktas automobilis ...113
Pėsčiųjų aptikimas ...................113
Greičio ribotuvas .....................113
Eismo ženklų pagelbiklis .........114
Atidarytos durelės ....................114
Informacijos ekranai ...................114
Vairuotojo informacijos centras .................................... 114
Informacijos ekranas ...............122
Projekcinis rodinys ..................124
Automobilio pranešimai .............127
Įspėjamieji garsiniai signalai ....128
Akumuliatoriaus įtampa ...........128

102Prietaisai, valdymo įtaisaiApžvalgaOPosūkio signalas 3 107XSaugos diržo priminimas 3 107vOro pagalvės sistema ir diržo
įtempikliai 3 108VSaugos oro pagalvės išjungimas
3 108pĮkrovimo sistema 3 108ZGedimo indikatoriaus lemputė
3 109RStabdžių ir sankabos sistema
3 109mElektrinis stovėjimo stabdys
3 109jElektrinio stovėjimo stabdžio
triktis 3 109uStabdžių antiblokavimo sistema
(ABS) 3 110RPavarų perjungimas 3 110ESekimo atstumas 3 110aEismo juostos laikymo pagel‐
biklis 3 110nElektroninė stabilumo kontrolės
sistema išjungta 3 110bElektroninės stabilumo kont‐
rolės ir traukos kontrolės
sistema 3 110kTraukos kontrolės sistema
išjungta 3 111WVariklio aušinimo skysčio
temperatūra 3 111!Pašildymas 3 111Y„AdBlue“ 3 111wSlėgio padangose stebėjimo
sistema 3 111IVariklio alyvos slėgis 3 111YMažai degalų 3 112dImobilizatorius 3 1128Išorinės šviesos 3 112CTolimosios šviesos 3 112fTolimųjų šviesų pagelbiklis
3 112fŠviesos diodų priekiniai žibintai
3 112>Rūko žibintas 3 113rGalinis rūko žibintas 3 113mPastovaus greičio palaikymo
sistema 3 113CPrisitaikanti pastovaus greičio
palaikymo sistema 3 113APriekyje aptiktas automobilis
3 1137Priekyje aptiktas pėstysis
3 212LGreičio ribotuvas 3 113LPagalbinė kelio ženklų sistema
3 114hAtidarytos durelės 3 114

Prietaisai, valdymo įtaisai111ŠviečiaSistemoje yra gedimas. Toliauvažiuoti dar galima. Priklausomai nuo kelio paviršiaus sąlygų važiavimo
stabilumas gali sumažėti.
Sutrikimo priežastį reikia pašalinti
nedelsiant techninio aptarnavimo
dirbtuvėse.
Blykčioja Sistema įjungta. Variklio trauka gali
sumažėti, o automobilis bus
stabdomas automatiškai iki nedidelio
laipsnio.
Elektroninė stabilumo kontrolės
3 188, Traukos jėgos kontrolės
sistema 3 187.
Traukos kontrolės sistema išjungta
k šviečia geltonai.
Sistema išjungta.
Variklio aušinamojo skysčio temperatūra
W šviečia raudonai.Šviečia veikiant varikliui
Sustokite, išjunkite variklį.Įspėjimas
Aušinamojo skysčio temperatūra
per aukšta.
Nedelsdami patikrinkite aušinimo skysčio lygį 3 253.
Jei aušinamojo skysčio yra
pakankamai, kreipkitės į tech.
aptarnavimo dirbtuves.
Pašildymas
! šviečia geltonai.
Aktyvinama dyzelinio variklio
pašildymo funkcija. Suaktyvinamas,
kai aplinkos temperatūra yra žema.
Užgesus pašildymo indikatoriui,
užveskite variklį.
"AdBlue" Y blykčioja geltonai.
Žemas „AdBlue“ lygis. Greitai įpilkite „AdBlue“, kad nebūtų uždrausta
užvesti variklį.
„AdBlue“ 3 175.
Slėgio padangose stebėjimo sistema
w šviečia arba blykčioja geltonai.
Šviečia
Pripūtimo slėgis mažėja. Tuojau pat
sustokite ir patikrinkite padangos
slėgį.
Blykčioja
Gedimas matavimo sistemoje arba sumontuota padanga be slėgio jutiklio (pvz., atsarginis ratas). Po 60–90
sekundžių kontrolinis indikatorius ims šviesti nuolat. Kreipkitės į serviso
centrą.
Variklio alyvos slėgis I šviečia raudonai.
Šviečia, kai įjungtas uždegimas ir
užgęsta iškart po variklio užvedimo.

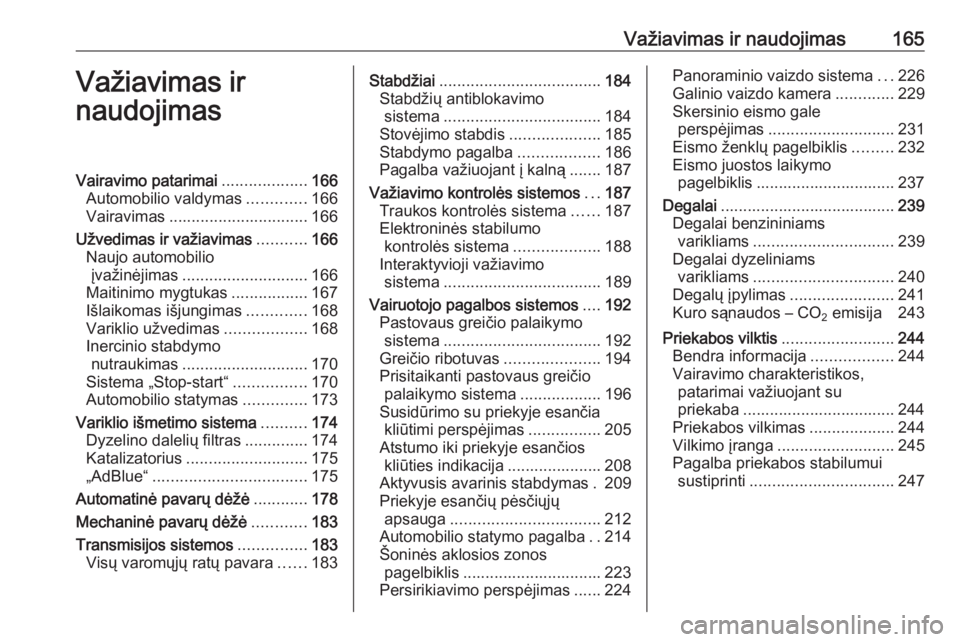

Važiavimas ir naudojimas165Važiavimas ir
naudojimasVairavimo patarimai ...................166
Automobilio valdymas .............166
Vairavimas ............................... 166
Užvedimas ir važiavimas ...........166
Naujo automobilio įvažinėjimas ............................ 166
Maitinimo mygtukas .................167
Išlaikomas išjungimas .............168
Variklio užvedimas ..................168
Inercinio stabdymo nutraukimas ............................ 170
Sistema „Stop-start“ ................170
Automobilio statymas ..............173
Variklio išmetimo sistema ..........174
Dyzelino dalelių filtras ..............174
Katalizatorius ........................... 175
„AdBlue“ .................................. 175
Automatinė pavarų dėžė ............178
Mechaninė pavarų dėžė ............183
Transmisijos sistemos ...............183
Visų varomųjų ratų pavara ......183Stabdžiai .................................... 184
Stabdžių antiblokavimo sistema ................................... 184
Stovėjimo stabdis ....................185
Stabdymo pagalba ..................186
Pagalba važiuojant į kalną .......187
Važiavimo kontrolės sistemos ...187
Traukos kontrolės sistema ......187
Elektroninės stabilumo kontrolės sistema ...................188
Interaktyvioji važiavimo sistema ................................... 189
Vairuotojo pagalbos sistemos ....192
Pastovaus greičio palaikymo sistema ................................... 192
Greičio ribotuvas .....................194
Prisitaikanti pastovaus greičio palaikymo sistema ..................196
Susidūrimo su priekyje esančia kliūtimi perspėjimas ................205
Atstumo iki priekyje esančios kliūties indikacija ..................... 208
Aktyvusis avarinis stabdymas . 209
Priekyje esančių pėsčiųjų apsauga ................................. 212
Automobilio statymo pagalba ..214
Šoninės aklosios zonos pagelbiklis ............................... 223
Persirikiavimo perspėjimas ......224Panoraminio vaizdo sistema ...226
Galinio vaizdo kamera .............229
Skersinio eismo gale perspėjimas ............................ 231
Eismo ženklų pagelbiklis .........232
Eismo juostos laikymo pagelbiklis ............................... 237
Degalai ....................................... 239
Degalai benzininiams varikliams ............................... 239
Degalai dyzeliniams varikliams ............................... 240
Degalų įpylimas .......................241
Kuro sąnaudos – CO 2 emisija 243
Priekabos vilktis .........................244
Bendra informacija ..................244
Vairavimo charakteristikos, patarimai važiuojant su
priekaba .................................. 244
Priekabos vilkimas ...................244
Vilkimo įranga .......................... 245
Pagalba priekabos stabilumui sustiprinti ................................ 247

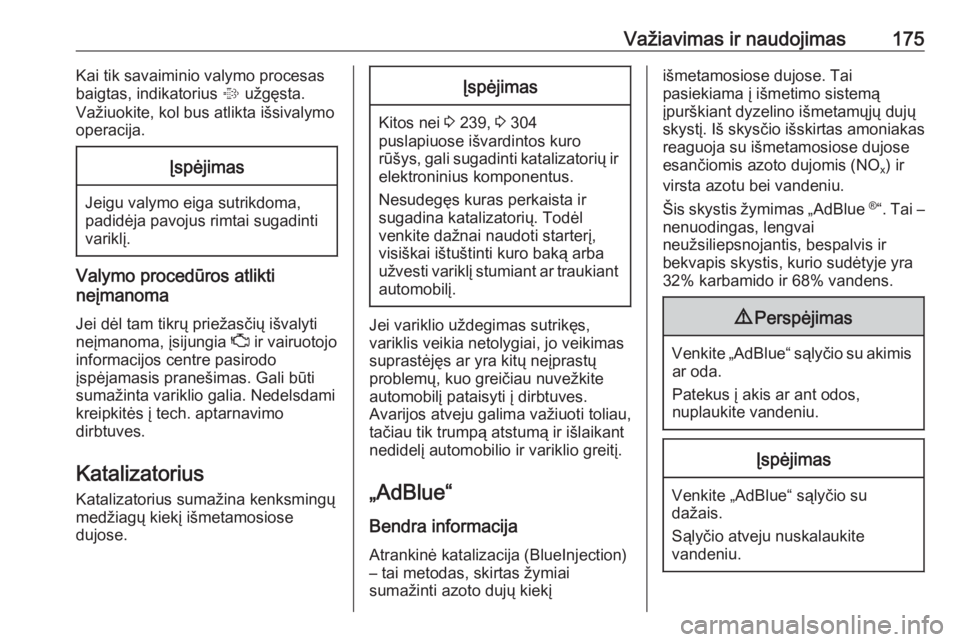

Važiavimas ir naudojimas175Kai tik savaiminio valymo procesas
baigtas, indikatorius % užgęsta.
Važiuokite, kol bus atlikta išsivalymo
operacija.Įspėjimas
Jeigu valymo eiga sutrikdoma,
padidėja pavojus rimtai sugadinti
variklį.
Valymo procedūros atlikti
neįmanoma
Jei dėl tam tikrų priežasčių išvalyti
neįmanoma, įsijungia Z ir vairuotojo
informacijos centre pasirodo
įspėjamasis pranešimas. Gali būti
sumažinta variklio galia. Nedelsdami
kreipkitės į tech. aptarnavimo
dirbtuves.
Katalizatorius
Katalizatorius sumažina kenksmingų
medžiagų kiekį išmetamosiose
dujose.
Įspėjimas
Kitos nei 3 239, 3 304
puslapiuose išvardintos kuro
rūšys, gali sugadinti katalizatorių ir elektroninius komponentus.
Nesudegęs kuras perkaista ir
sugadina katalizatorių. Todėl
venkite dažnai naudoti starterį,
visiškai ištuštinti kuro baką arba
užvesti variklį stumiant ar traukiant
automobilį.
Jei variklio uždegimas sutrikęs,
variklis veikia netolygiai, jo veikimas
suprastėjęs ar yra kitų neįprastų
problemų, kuo greičiau nuvežkite
automobilį pataisyti į dirbtuves.
Avarijos atveju galima važiuoti toliau,
tačiau tik trumpą atstumą ir išlaikant
nedidelį automobilio ir variklio greitį.
„AdBlue“
Bendra informacija
Atrankinė katalizacija (BlueInjection)
– tai metodas, skirtas žymiai
sumažinti azoto dujų kiekį
išmetamosiose dujose. Tai
pasiekiama į išmetimo sistemą
įpurškiant dyzelino išmetamųjų dujų
skystį. Iš skysčio išskirtas amoniakas reaguoja su išmetamosiose dujose
esančiomis azoto dujomis (NO x) ir
virsta azotu bei vandeniu.
Šis skystis žymimas „AdBlue ®
“. Tai –
nenuodingas, lengvai
neužsiliepsnojantis, bespalvis ir
bekvapis skystis, kurio sudėtyje yra
32% karbamido ir 68% vandens.9 Perspėjimas
Venkite „AdBlue“ sąlyčio su akimis
ar oda.
Patekus į akis ar ant odos,
nuplaukite vandeniu.
Įspėjimas
Venkite „AdBlue“ sąlyčio su
dažais.
Sąlyčio atveju nuskalaukite
vandeniu.

176Važiavimas ir naudojimas„AdBlue“ užšąla maždaug -11 °C
temperatūroje. Kadangi automobilyje
įrengtas „AdBlue“ šildytuvas, emisija
mažinama ir esant žemai
temperatūrai. „AdBlue“ šildytuvas
veikia automatiškai.
Tipinės „AdBlue“ sąnaudos apytiksliai siekia du litrus per 1 000 km, tačiau
jos gali būti didesnės, atsižvelgiant į
vairavimo elgseną (pvz., didelė
apkrova ar velkama priekaba).
„AdBlue“ bakas
Ties maždaug penkiais litrais įrengtas
skysčio lygio jungiklis. Įspėjimo
pranešimai pradedami rodyti tik kai
skysčio lygis mažesnis nei ši vertė.
Bako tūris 3 311.
Lygio įspėjimai Atsižvelgiant į apskaičiuotą atstumą,
įveikiamą su „AdBlue“ likučiu,
vairuotojo informacijos centre
pateikiami įvairūs pranešimai.
Pranešimai ir apribojimai – tai teisinis
reikalavimas.Pirmas galimas įspėjimas
pateikiamas likus AdBlue Range: (Su
„AdBlue“ įveikiamas atstumas:)
2 400 km .
Šis įspėjimas trumpai parodomas
vieną kartą, kartu pateikiant
apskaičiuotą atstumo likutį. Galima
važiuoti be jokių apribojimų.
Kitas įspėjimo lygis pasiekiamas, kai
atstumas nesiekia 1 750 km. Įjungus
uždegimą, tokiu atveju kaskart
pateikiamas pranešimas su atstumo likučiu ir jį reikia patvirtinti 3 114.
Papildykite „AdBlue“ atsargas, kol dar nepasiektas kitas įspėjimo lygis.
Kai „AdBlue“ likutis nebesiekia
900 km, pakaitomis rodomi toliau
pateikti įspėjamieji pranešimai ir jų
išjungti negalima:
● AdBlue Low Refill Now (Mažai
„AdBlue“, nedelsdami įpilkite)
● Engine Restart Prevented in (Bus
neleista vėl užvesti variklio po)
900 km .
Be to, nepertraukiamai mirksi
kontrolinis indikatorius Y.Pastaba
Jei didelės „AdBlue“ sąnaudos,
vairuotojo informacijos centre šis
įspėjimas gali būti pateiktas be
ankstesnių įspėjimo etapų.
Paskutinis įspėjimo lygis įsigalioja, kai
ištuštėja „AdBlue“ bakas. Variklio
užvesti nebeleidžiama. Pakaitomis
rodomi toliau pateikti įspėjamieji
pranešimai, jų išjungti neleidžiama:
● AdBlue Empty Refill Now
(Baigėsi „AdBlue“, įpilkite)
● Engine Will Not Restart (Variklis
iš naujo neužsives) .
Be to, nepertraukiamai mirksi
kontrolinis indikatorius Y.
Kai aktyviai neleidžiama užvesti
variklio, pateikiamas toks
pranešimas:
Refill AdBlue To Start Vehicle (Įpilkite „AdBlue“, kad galėtumėte užvesti
variklį) .
„AdBlue“ baką reikia pripildyti iki galo, nes kitaip nebus leidžiama užvesti
variklio.

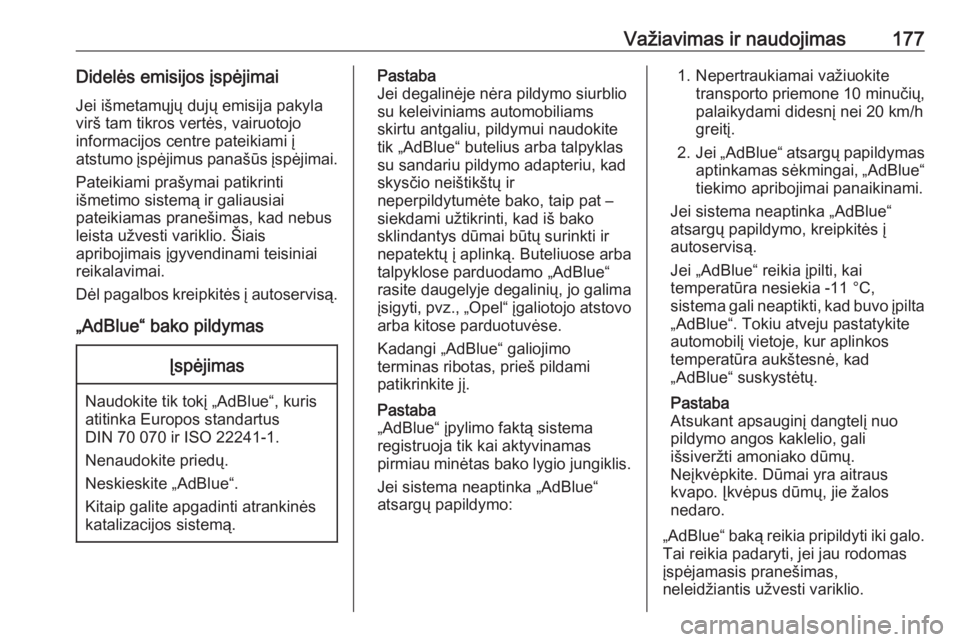

Važiavimas ir naudojimas177Didelės emisijos įspėjimaiJei išmetamųjų dujų emisija pakyla
virš tam tikros vertės, vairuotojo
informacijos centre pateikiami į
atstumo įspėjimus panašūs įspėjimai.
Pateikiami prašymai patikrinti
išmetimo sistemą ir galiausiai
pateikiamas pranešimas, kad nebus leista užvesti variklio. Šiais
apribojimais įgyvendinami teisiniai reikalavimai.
Dėl pagalbos kreipkitės į autoservisą.
„AdBlue“ bako pildymasĮspėjimas
Naudokite tik tokį „AdBlue“, kuris
atitinka Europos standartus
DIN 70 070 ir ISO 22241-1.
Nenaudokite priedų.
Neskieskite „AdBlue“.
Kitaip galite apgadinti atrankinės
katalizacijos sistemą.
Pastaba
Jei degalinėje nėra pildymo siurblio
su keleiviniams automobiliams
skirtu antgaliu, pildymui naudokite
tik „AdBlue“ butelius arba talpyklas
su sandariu pildymo adapteriu, kad
skysčio neištikštų ir
neperpildytumėte bako, taip pat – siekdami užtikrinti, kad iš bako
sklindantys dūmai būtų surinkti ir
nepatektų į aplinką. Buteliuose arba
talpyklose parduodamo „AdBlue“
rasite daugelyje degalinių, jo galima
įsigyti, pvz., „Opel“ įgaliotojo atstovo
arba kitose parduotuvėse.
Kadangi „AdBlue“ galiojimo
terminas ribotas, prieš pildami
patikrinkite jį.
Pastaba
„AdBlue“ įpylimo faktą sistema
registruoja tik kai aktyvinamas
pirmiau minėtas bako lygio jungiklis.
Jei sistema neaptinka „AdBlue“
atsargų papildymo:1. Nepertraukiamai važiuokite transporto priemone 10 minučių,
palaikydami didesnį nei 20 km/h greitį.
2. Jei „AdBlue“ atsargų papildymas
aptinkamas sėkmingai, „AdBlue“ tiekimo apribojimai panaikinami.
Jei sistema neaptinka „AdBlue“
atsargų papildymo, kreipkitės į
autoservisą.
Jei „AdBlue“ reikia įpilti, kai
temperatūra nesiekia -11 °C,
sistema gali neaptikti, kad buvo įpilta
„AdBlue“. Tokiu atveju pastatykite
automobilį vietoje, kur aplinkos
temperatūra aukštesnė, kad
„AdBlue“ suskystėtų.
Pastaba
Atsukant apsauginį dangtelį nuo
pildymo angos kaklelio, gali
išsiveržti amoniako dūmų.
Neįkvėpkite. Dūmai yra aitraus
kvapo. Įkvėpus dūmų, jie žalos
nedaro.
„AdBlue“ baką reikia pripildyti iki galo. Tai reikia padaryti, jei jau rodomas
įspėjamasis pranešimas,
neleidžiantis užvesti variklio.

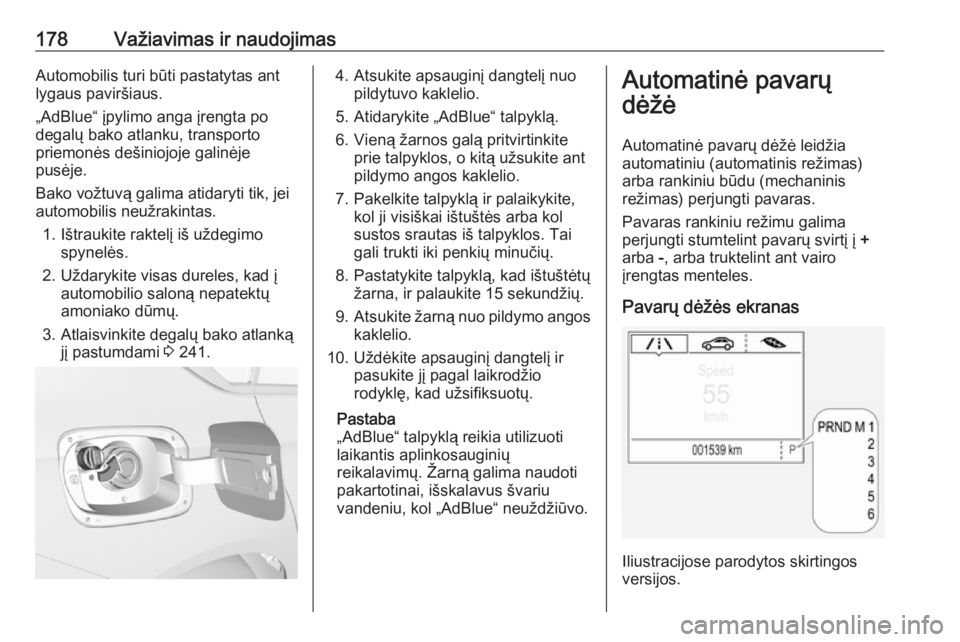

178Važiavimas ir naudojimasAutomobilis turi būti pastatytas antlygaus paviršiaus.
„AdBlue“ įpylimo anga įrengta po
degalų bako atlanku, transporto
priemonės dešiniojoje galinėje
pusėje.
Bako vožtuvą galima atidaryti tik, jei
automobilis neužrakintas.
1. Ištraukite raktelį iš uždegimo spynelės.
2. Uždarykite visas dureles, kad į automobilio saloną nepatektų
amoniako dūmų.
3. Atlaisvinkite degalų bako atlanką jį pastumdami 3 241.4. Atsukite apsauginį dangtelį nuo
pildytuvo kaklelio.
5. Atidarykite „AdBlue“ talpyklą.
6. Vieną žarnos galą pritvirtinkite prie talpyklos, o kitą užsukite ant
pildymo angos kaklelio.
7. Pakelkite talpyklą ir palaikykite, kol ji visiškai ištuštės arba kol
sustos srautas iš talpyklos. Tai
gali trukti iki penkių minučių.
8. Pastatykite talpyklą, kad ištuštėtų žarna, ir palaukite 15 sekundžių.
9. Atsukite žarną nuo pildymo angos
kaklelio.
10. Uždėkite apsauginį dangtelį ir pasukite jį pagal laikrodžio
rodyklę, kad užsifiksuotų.
Pastaba
„AdBlue“ talpyklą reikia utilizuoti
laikantis aplinkosauginių
reikalavimų. Žarną galima naudoti
pakartotinai, išskalavus švariu
vandeniu, kol „AdBlue“ neuždžiūvo.Automatinė pavarų
dėžė
Automatinė pavarų dėžė leidžia
automatiniu (automatinis režimas)
arba rankiniu būdu (mechaninis
režimas) perjungti pavaras.
Pavaras rankiniu režimu galima
perjungti stumtelint pavarų svirtį į +
arba -, arba truktelint ant vairo
įrengtas menteles.
Pavarų dėžės ekranas
Iliustracijose parodytos skirtingos
versijos.

298Techninė priežiūra ir aptarnavimasPlovimo skystisNaudokite tik jūsų transporto
priemonei aprobuotą ploviklį, kad
neapgadintumėte valytuvų šluotelių,
dažų, plastikinių ir guminių dalių.
Kreipkitės į serviso centrą.
Stabdžių ir sankabos skystis
Laikui bėgant stabdžių skystis
sugeria drėgmę, kuri sumažina
stabdymo efektyvumą. Todėl praėjus
nurodytam laiko tarpui stabdžių skystį reikia pakeisti.
„AdBlue“
„AdBlue“ naudokite tik azoto oksidų
kiekiui išmetamosiose dujose mažinti 3 175.

Techniniai duomenys311TalposVariklio alyvaVariklisB15XHLB15XHTB20NFTįskaitant filtrą [l]4,04,05,7tarp „MIN" ir „MAX" [l]1,01,01,0VariklisB16DTEB16DTHB20DTHįskaitant filtrą [l]5,05,05,25tarp „MIN" ir „MAX" [l]1,01,01,0
Degalų bakas
Benzinas / dyzelinas, pildymo tūris [l]61
„AdBlue“ bakas
„AdBlue“, pildymo tūris [I]15
