OPEL INSIGNIA BREAK 2017.75 Uputstvo za upotrebu (in Serbian)

Ključevi, vrata i prozori29Električna vrata9Upozorenje
Voditi računa prilikom rada sa
električno upravljanim vratima
prtljažnika. Opasnost od povreda,
pretežno za decu.
Dobro obratiti pažnju na pokretna
vrata prtljažnika prilikom rada sa
njima. Voditi računa da se ništa ne zaglavi za vreme upravljanja i da
niko ne bude u oblasti pomeranja.
Električnim vratima prtljažnika se
može upravljati na sledeći način:
● Pritiskom na X dva puta na
elektronskom ključu. Da biste sprečili nenamerno otvaranje
vrata prtljažnika, X mora da se
pritisne duže nego prilikom
zaključavanja i otključavanja.
● Bezručno rukovanje pomoću senzora pokreta ispod zadnjeg
branika.
● Dodirni prekidač ispod spojlera vrata prtljažnika i C na
otvorenim vratima prtljažnika.
● Prekidač C na unutrašnjoj
strani vrata vozača.
Kod vozila sa automatskim
menjačem, vratima prtljažnika se može upravljati samo ako vozilo stoji
sa ručicom menjača u položaju P.
Svetla pokazivača pravca trepću i
zvuk zvona se čuje kada se električna vrata prtljažnika pomeraju.
Napomena
Upravlljanje električnim vratima
prtljažnika ne upravlja sa sistemom
centralnog zaključavanja. Za
otvaranje vrata prtljažnika pomoću
dugmeta na električnom ključu,
pomoću dodirnog prekidača ispod
spojlera vrata prtljažnika ili pomoću
bezručnog rukovanja, otključavanje
vozila nije neophodno. Preduslov je
da se elektronski ključ nalazi van
vozila, na oko jedan metar
udaljenosti od vrata prtljažnika.
Ne ostavljati elektronski ključ u
prtljažnom prostoru.Zaključati vozilo nakon zatvaranja,
ukoliko je prethodno bilo otključano.
Sistem centralnog zaključavanja
3 22.
Rukovanje pomoću elektronskog ključa
Pritisnuti X dvaput za otvaranje ili
zatvaranje vrata prtljažnika. Da biste
sprečili nenamerno otvaranje vrata
prtljažnika, X mora da se pritisne
duže nego prilikom zaključavanja i
otključavanja.

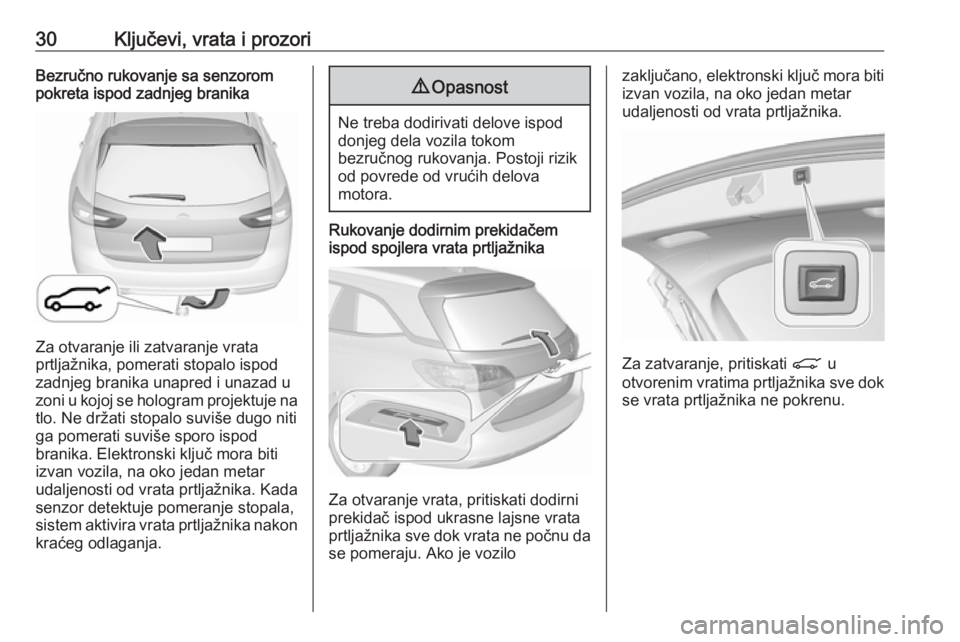

30Ključevi, vrata i prozoriBezručno rukovanje sa senzorom
pokreta ispod zadnjeg branika
Za otvaranje ili zatvaranje vrata
prtljažnika, pomerati stopalo ispod
zadnjeg branika unapred i unazad u
zoni u kojoj se hologram projektuje na tlo. Ne držati stopalo suviše dugo nitiga pomerati suviše sporo ispod
branika. Elektronski ključ mora biti
izvan vozila, na oko jedan metar
udaljenosti od vrata prtljažnika. Kada
senzor detektuje pomeranje stopala,
sistem aktivira vrata prtljažnika nakon
kraćeg odlaganja.
9 Opasnost
Ne treba dodirivati delove ispod
donjeg dela vozila tokom
bezručnog rukovanja. Postoji rizik od povrede od vrućih delova
motora.
Rukovanje dodirnim prekidačem
ispod spojlera vrata prtljažnika
Za otvaranje vrata, pritiskati dodirni
prekidač ispod ukrasne lajsne vrata
prtljažnika sve dok vrata ne počnu da se pomeraju. Ako je vozilo
zaključano, elektronski ključ mora biti
izvan vozila, na oko jedan metar
udaljenosti od vrata prtljažnika.
Za zatvaranje, pritiskati C u
otvorenim vratima prtljažnika sve dok se vrata prtljažnika ne pokrenu.

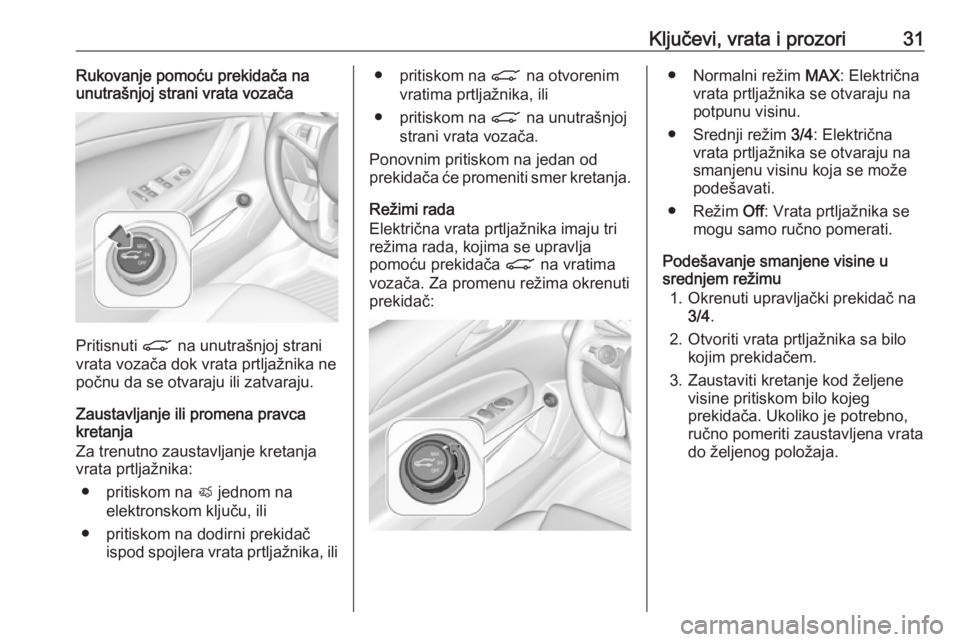

Ključevi, vrata i prozori31Rukovanje pomoću prekidača na
unutrašnjoj strani vrata vozača
Pritisnuti C na unutrašnjoj strani
vrata vozača dok vrata prtljažnika ne
počnu da se otvaraju ili zatvaraju.
Zaustavljanje ili promena pravca kretanja
Za trenutno zaustavljanje kretanja
vrata prtljažnika:
● pritiskom na X jednom na
elektronskom ključu, ili
● pritiskom na dodirni prekidač ispod spojlera vrata prtljažnika, ili
● pritiskom na C na otvorenim
vratima prtljažnika, ili
● pritiskom na C na unutrašnjoj
strani vrata vozača.
Ponovnim pritiskom na jedan od
prekidača će promeniti smer kretanja.
Režimi rada
Električna vrata prtljažnika imaju tri
režima rada, kojima se upravlja
pomoću prekidača C na vratima
vozača. Za promenu režima okrenuti
prekidač:● Normalni režim MAX: Električna
vrata prtljažnika se otvaraju na potpunu visinu.
● Srednji režim 3/4: Električna
vrata prtljažnika se otvaraju na smanjenu visinu koja se može
podešavati.
● Režim Off: Vrata prtljažnika se
mogu samo ručno pomerati.
Podešavanje smanjene visine u
srednjem režimu
1. Okrenuti upravljački prekidač na 3/4 .
2. Otvoriti vrata prtljažnika sa bilo kojim prekidačem.
3. Zaustaviti kretanje kod željene visine pritiskom bilo kojeg
prekidača. Ukoliko je potrebno,
ručno pomeriti zaustavljena vrata
do željenog položaja.

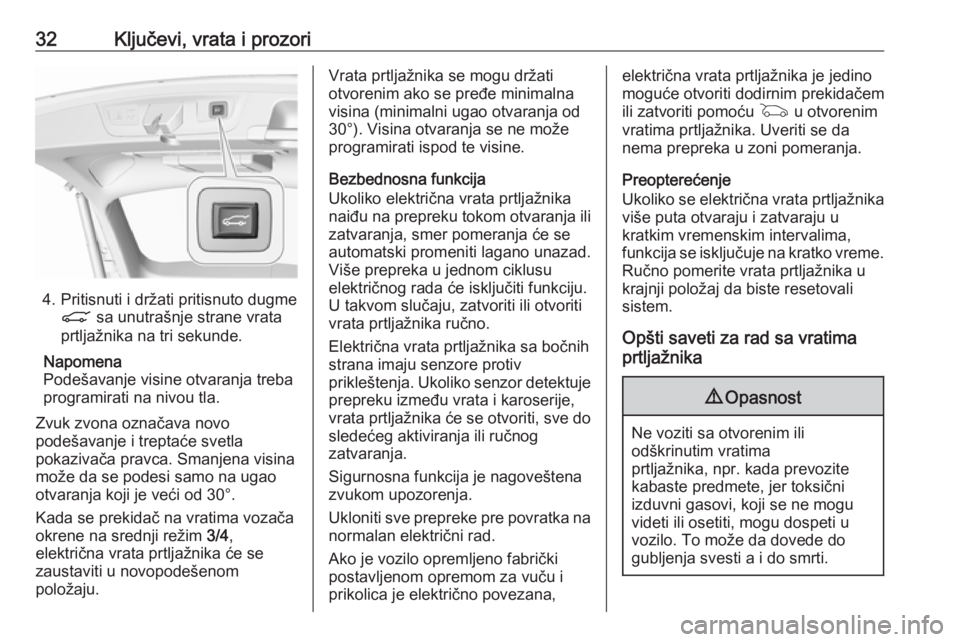

32Ključevi, vrata i prozori
4. Pritisnuti i držati pritisnuto dugmeC sa unutrašnje strane vrata
prtljažnika na tri sekunde.
Napomena
Podešavanje visine otvaranja treba
programirati na nivou tla.
Zvuk zvona označava novo
podešavanje i treptaće svetla
pokazivača pravca. Smanjena visina
može da se podesi samo na ugao otvaranja koji je veći od 30°.
Kada se prekidač na vratima vozača
okrene na srednji režim 3/4,
električna vrata prtljažnika će se
zaustaviti u novopodešenom
položaju.
Vrata prtljažnika se mogu držati
otvorenim ako se pređe minimalna
visina (minimalni ugao otvaranja od
30°). Visina otvaranja se ne može
programirati ispod te visine.
Bezbednosna funkcija
Ukoliko električna vrata prtljažnika
naiđu na prepreku tokom otvaranja ili zatvaranja, smer pomeranja će se
automatski promeniti lagano unazad.
Više prepreka u jednom ciklusu
električnog rada će isključiti funkciju.
U takvom slučaju, zatvoriti ili otvoriti
vrata prtljažnika ručno.
Električna vrata prtljažnika sa bočnih
strana imaju senzore protiv
prikleštenja. Ukoliko senzor detektuje
prepreku između vrata i karoserije, vrata prtljažnika će se otvoriti, sve do
sledećeg aktiviranja ili ručnog
zatvaranja.
Sigurnosna funkcija je nagoveštena
zvukom upozorenja.
Ukloniti sve prepreke pre povratka na
normalan električni rad.
Ako je vozilo opremljeno fabrički
postavljenom opremom za vuču i prikolica je električno povezana,električna vrata prtljažnika je jedino
moguće otvoriti dodirnim prekidačem ili zatvoriti pomoću G u otvorenim
vratima prtljažnika. Uveriti se da
nema prepreka u zoni pomeranja.
Preopterećenje
Ukoliko se električna vrata prtljažnika
više puta otvaraju i zatvaraju u
kratkim vremenskim intervalima,
funkcija se isključuje na kratko vreme. Ručno pomerite vrata prtljažnika u
krajnji položaj da biste resetovali
sistem.
Opšti saveti za rad sa vratima
prtljažnika9 Opasnost
Ne voziti sa otvorenim ili
odškrinutim vratima
prtljažnika, npr. kada prevozite
kabaste predmete, jer toksični
izduvni gasovi, koji se ne mogu
videti ili osetiti, mogu dospeti u
vozilo. To može da dovede do
gubljenja svesti a i do smrti.

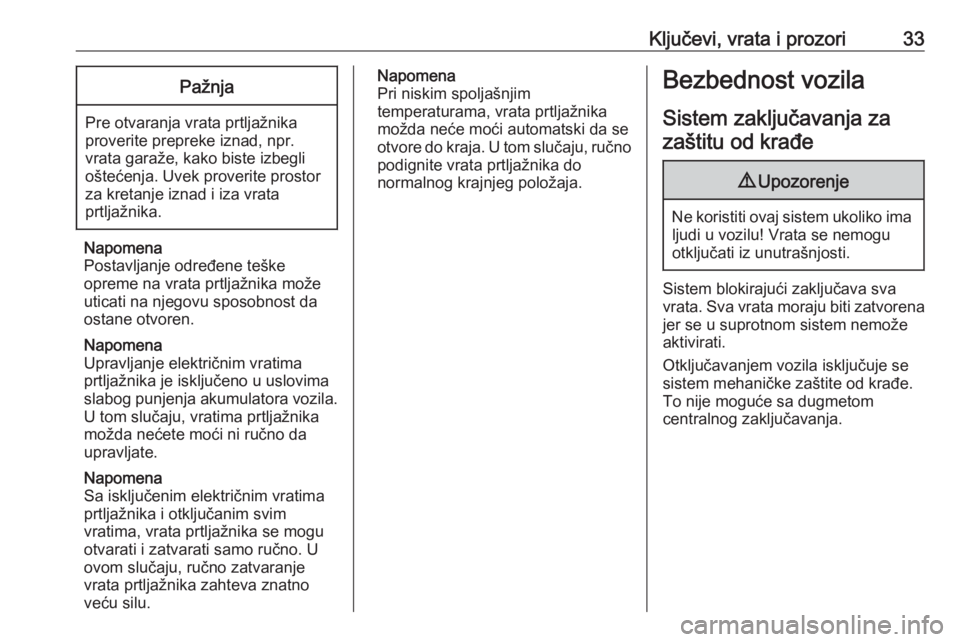

Ključevi, vrata i prozori33Pažnja
Pre otvaranja vrata prtljažnika
proverite prepreke iznad, npr.
vrata garaže, kako biste izbegli
oštećenja. Uvek proverite prostor
za kretanje iznad i iza vrata
prtljažnika.
Napomena
Postavljanje određene teške
opreme na vrata prtljažnika može
uticati na njegovu sposobnost da
ostane otvoren.
Napomena
Upravljanje električnim vratima
prtljažnika je isključeno u uslovima
slabog punjenja akumulatora vozila.
U tom slučaju, vratima prtljažnika
možda nećete moći ni ručno da
upravljate.
Napomena
Sa isključenim električnim vratima prtljažnika i otključanim svim
vratima, vrata prtljažnika se mogu
otvarati i zatvarati samo ručno. U
ovom slučaju, ručno zatvaranje
vrata prtljažnika zahteva znatno
veću silu.
Napomena
Pri niskim spoljašnjim
temperaturama, vrata prtljažnika
možda neće moći automatski da se otvore do kraja. U tom slučaju, ručno
podignite vrata prtljažnika do
normalnog krajnjeg položaja.Bezbednost vozila
Sistem zaključavanja zazaštitu od krađe9 Upozorenje
Ne koristiti ovaj sistem ukoliko ima
ljudi u vozilu! Vrata se nemogu
otključati iz unutrašnjosti.
Sistem blokirajući zaključava sva
vrata. Sva vrata moraju biti zatvorena
jer se u suprotnom sistem nemože
aktivirati.
Otključavanjem vozila isključuje se
sistem mehaničke zaštite od krađe.
To nije moguće sa dugmetom
centralnog zaključavanja.

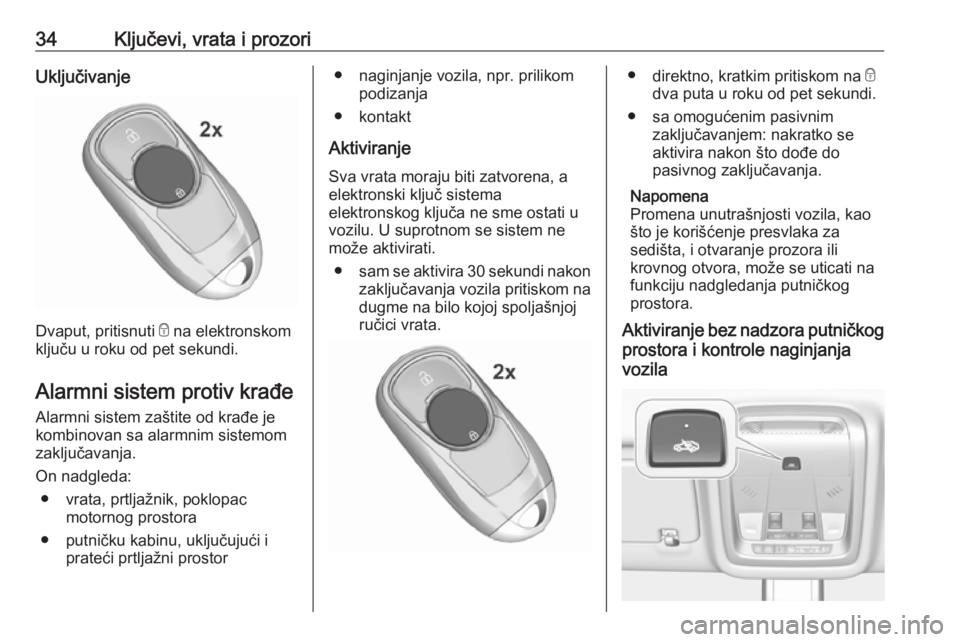

34Ključevi, vrata i prozoriUključivanje
Dvaput, pritisnuti e na elektronskom
ključu u roku od pet sekundi.
Alarmni sistem protiv krađe Alarmni sistem zaštite od krađe je
kombinovan sa alarmnim sistemom
zaključavanja.
On nadgleda: ● vrata, prtljažnik, poklopac motornog prostora
● putničku kabinu, uključujući i prateći prtljažni prostor
● naginjanje vozila, npr. prilikompodizanja
● kontakt
Aktiviranje
Sva vrata moraju biti zatvorena, a
elektronski ključ sistema
elektronskog ključa ne sme ostati u
vozilu. U suprotnom se sistem ne
može aktivirati.
● sam se aktivira 30 sekundi nakon
zaključavanja vozila pritiskom na dugme na bilo kojoj spoljašnjojručici vrata.● direktno, kratkim pritiskom na e
dva puta u roku od pet sekundi.
● sa omogućenim pasivnim zaključavanjem: nakratko se
aktivira nakon što dođe do
pasivnog zaključavanja.
Napomena
Promena unutrašnjosti vozila, kao
što je korišćenje presvlaka za
sedišta, i otvaranje prozora ili
krovnog otvora, može se uticati na
funkciju nadgledanja putničkog
prostora.
Aktiviranje bez nadzora putničkog
prostora i kontrole naginjanja
vozila

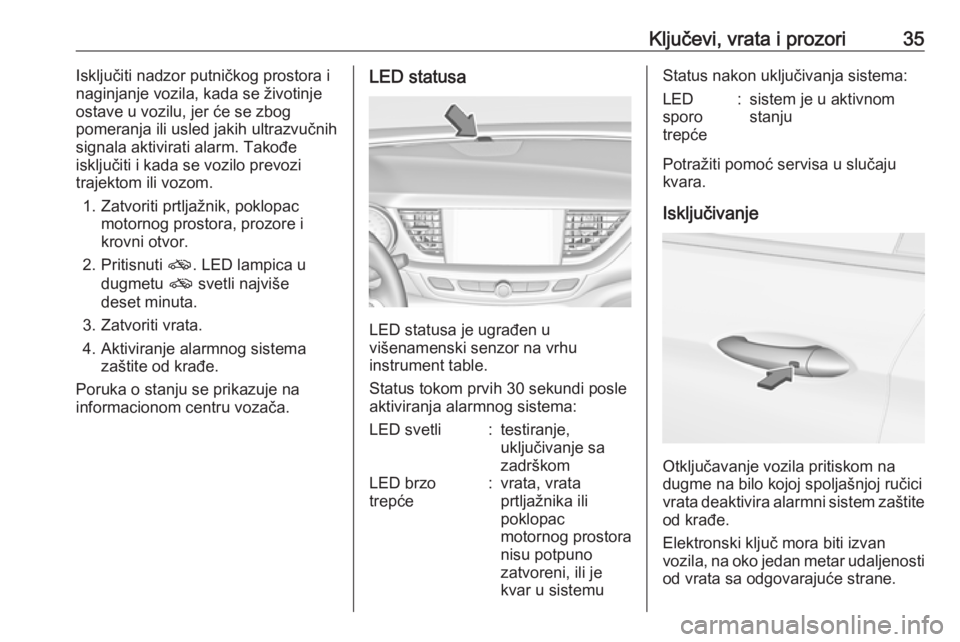

Ključevi, vrata i prozori35Isključiti nadzor putničkog prostora i
naginjanje vozila, kada se životinje
ostave u vozilu, jer će se zbog
pomeranja ili usled jakih ultrazvučnih
signala aktivirati alarm. Takođe
isključiti i kada se vozilo prevozi
trajektom ili vozom.
1. Zatvoriti prtljažnik, poklopac motornog prostora, prozore i
krovni otvor.
2. Pritisnuti o. LED lampica u
dugmetu o svetli najviše
deset minuta.
3. Zatvoriti vrata.
4. Aktiviranje alarmnog sistema zaštite od krađe.
Poruka o stanju se prikazuje na
informacionom centru vozača.LED statusa
LED statusa je ugrađen u
višenamenski senzor na vrhu
instrument table.
Status tokom prvih 30 sekundi posle
aktiviranja alarmnog sistema:
LED svetli:testiranje,
uključivanje sa
zadrškomLED brzo
trepće:vrata, vrata
prtljažnika ili
poklopac
motornog prostora
nisu potpuno
zatvoreni, ili je
kvar u sistemuStatus nakon uključivanja sistema:LED
sporo
trepće:sistem je u aktivnom
stanju
Potražiti pomoć servisa u slučaju
kvara.
Isključivanje
Otključavanje vozila pritiskom na
dugme na bilo kojoj spoljašnjoj ručici
vrata deaktivira alarmni sistem zaštite
od krađe.
Elektronski ključ mora biti izvan
vozila, na oko jedan metar udaljenosti od vrata sa odgovarajuće strane.

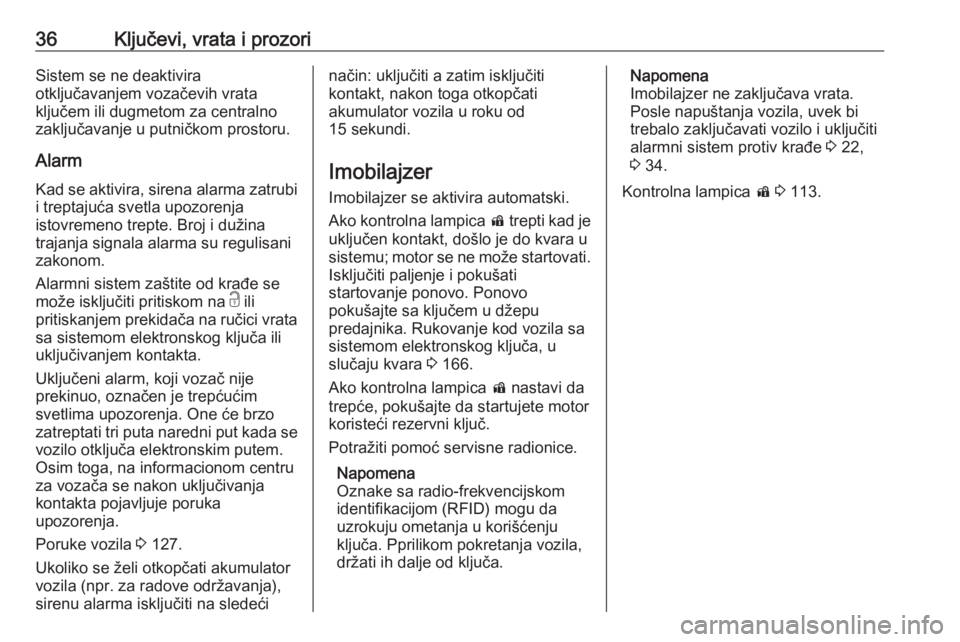

36Ključevi, vrata i prozoriSistem se ne deaktivira
otključavanjem vozačevih vrata
ključem ili dugmetom za centralno
zaključavanje u putničkom prostoru.
Alarm Kad se aktivira, sirena alarma zatrubi i treptajuća svetla upozorenja
istovremeno trepte. Broj i dužina
trajanja signala alarma su regulisani
zakonom.
Alarmni sistem zaštite od krađe se
može isključiti pritiskom na c ili
pritiskanjem prekidača na ručici vrata
sa sistemom elektronskog ključa ili
uključivanjem kontakta.
Uključeni alarm, koji vozač nije
prekinuo, označen je trepćućim
svetlima upozorenja. One će brzo
zatreptati tri puta naredni put kada se vozilo otključa elektronskim putem.
Osim toga, na informacionom centru
za vozača se nakon uključivanja
kontakta pojavljuje poruka
upozorenja.
Poruke vozila 3 127.
Ukoliko se želi otkopčati akumulator
vozila (npr. za radove održavanja),
sirenu alarma isključiti na sledećinačin: uključiti a zatim isključiti
kontakt, nakon toga otkopčati
akumulator vozila u roku od
15 sekundi.
Imobilajzer Imobilajzer se aktivira automatski.
Ako kontrolna lampica d trepti kad je
uključen kontakt, došlo je do kvara u
sistemu; motor se ne može startovati.
Isključiti paljenje i pokušati
startovanje ponovo. Ponovo
pokušajte sa ključem u džepu
predajnika. Rukovanje kod vozila sa sistemom elektronskog ključa, u
slučaju kvara 3 166.
Ako kontrolna lampica d nastavi da
trepće, pokušajte da startujete motor
koristeći rezervni ključ.
Potražiti pomoć servisne radionice.
Napomena
Oznake sa radio-frekvencijskom
identifikacijom (RFID) mogu da
uzrokuju ometanja u korišćenju
ključa. Pprilikom pokretanja vozila,
držati ih dalje od ključa.Napomena
Imobilajzer ne zaključava vrata.
Posle napuštanja vozila, uvek bi
trebalo zaključavati vozilo i uključiti
alarmni sistem protiv krađe 3 22,
3 34.
Kontrolna lampica d 3 113.

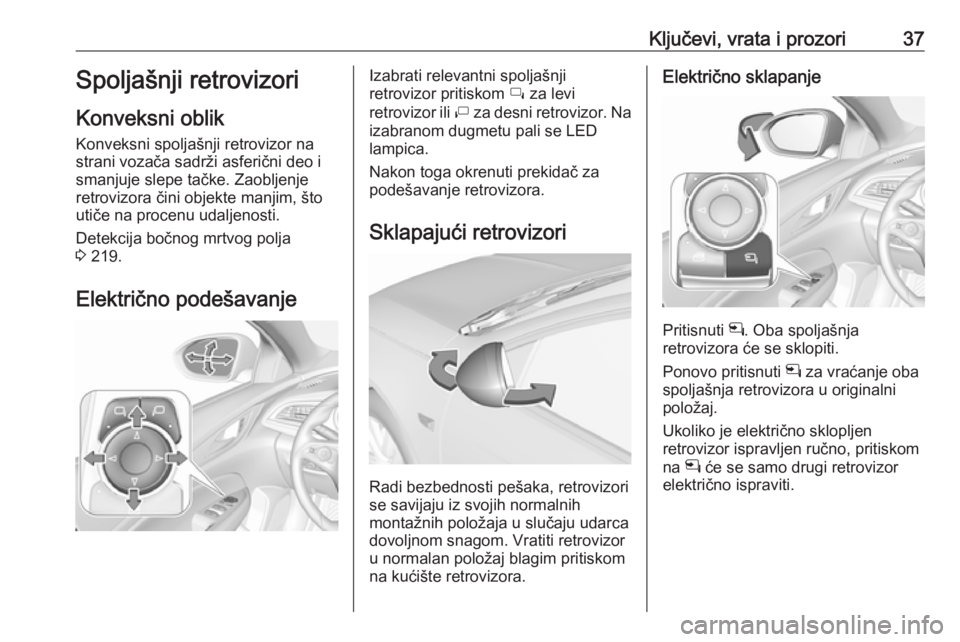

Ključevi, vrata i prozori37Spoljašnji retrovizoriKonveksni oblik
Konveksni spoljašnji retrovizor na
strani vozača sadrži asferični deo i
smanjuje slepe tačke. Zaobljenje
retrovizora čini objekte manjim, što
utiče na procenu udaljenosti.
Detekcija bočnog mrtvog polja
3 219.
Električno podešavanjeIzabrati relevantni spoljašnji
retrovizor pritiskom í za levi
retrovizor ili ì za desni retrovizor. Na
izabranom dugmetu pali se LED
lampica.
Nakon toga okrenuti prekidač za
podešavanje retrovizora.
Sklapajući retrovizori
Radi bezbednosti pešaka, retrovizori
se savijaju iz svojih normalnih
montažnih položaja u slučaju udarca
dovoljnom snagom. Vratiti retrovizor
u normalan položaj blagim pritiskom
na kućište retrovizora.
Električno sklapanje
Pritisnuti n. Oba spoljašnja
retrovizora će se sklopiti.
Ponovo pritisnuti n za vraćanje oba
spoljašnja retrovizora u originalni
položaj.
Ukoliko je električno sklopljen
retrovizor ispravljen ručno, pritiskom
na n će se samo drugi retrovizor
električno ispraviti.

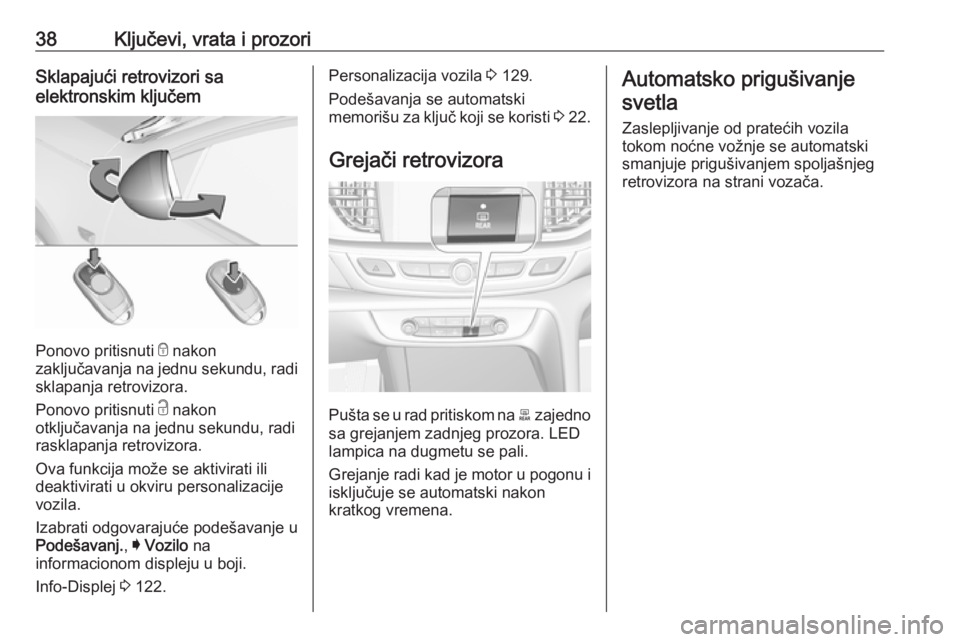

38Ključevi, vrata i prozoriSklapajući retrovizori sa
elektronskim ključem
Ponovo pritisnuti e nakon
zaključavanja na jednu sekundu, radi sklapanja retrovizora.
Ponovo pritisnuti c nakon
otključavanja na jednu sekundu, radi rasklapanja retrovizora.
Ova funkcija može se aktivirati ili
deaktivirati u okviru personalizacije
vozila.
Izabrati odgovarajuće podešavanje u
Podešavanj. , I Vozilo na
informacionom displeju u boji.
Info-Displej 3 122.
Personalizacija vozila 3 129.
Podešavanja se automatski
memorišu za ključ koji se koristi 3 22.
Grejači retrovizora
Pušta se u rad pritiskom na b zajedno
sa grejanjem zadnjeg prozora. LED
lampica na dugmetu se pali.
Grejanje radi kad je motor u pogonu i
isključuje se automatski nakon
kratkog vremena.
Automatsko prigušivanje
svetla
Zaslepljivanje od pratećih vozila
tokom noćne vožnje se automatski
smanjuje prigušivanjem spoljašnjeg
retrovizora na strani vozača.
