Conducción y manejo219FuncionamientoSi está equipado únicamente con
cámara delantera, la frenada de
emergencia activa funciona en la
marcha de avance por encima de la
velocidad de marcha humana hasta
85 km/h.
Con el sensor de radar, la frenada de
emergencia activa funciona en la
marcha de avance por encima de la
velocidad de marcha humana en
todas las velocidades.
Una condición previa es que la alerta de colisión frontal con el sistema de
cámara delantera no esté desacti‐
vada en el menú de personalización
del vehículo 3 134.
El sistema incluye: ● sistema de preparación del freno
● frenado automático de emergen‐
cia
● asistente de frenada de visión frontal
● asistente de frenada inteligente (solo con sensor de radar)
● Sistema de protección de peatón
por la parte delanteraSistema de preparación del freno
Si se acerca a un vehículo prece‐
dente o a un peatón con tanta rapidez que una colisión resulte inevitable, el
sistema de preparación del freno
presurizará ligeramente los frenos.
De esta forma se reduce el tiempo de
respuesta cuando se requiere un
frenado manual o automático.
El sistema de frenos está preparado
para que el frenado pueda suceder
más rápidamente.
Si está equipado únicamente con cámara delantera, el sistema
funciona hasta una velocidad de
80 km/h.
Frenado automático de
emergencia
Tras la activación del sistema de
preparación de los frenos y justo
antes de la colisión inminente, esta
función aplica automáticamente un
frenado limitado para reducir la velo‐
cidad de impacto de la colisión evitar
un choque. En función de la situación, el vehículo puede frenar automática‐mente de manera moderada obrusca. Esta frenada automática
delantera solo puede suceder si se
detecta un vehículo delante, lo cual
se indica con el indicador de vehículo
precedente A 3 214. En vehículo
con la protección del peatón por parte
delantera, el freno automático frontal
puede también accionarse cuando se detecta un peatón por delante,
mostrado por el indicador de peatón
por delante 7.
Si está equipado únicamente con
cámara delantera, el sistema
funciona hasta una velocidad de
80 km/h.
A una velocidad inferior a 40 km/h el
sistema puede aplicar los frenos
completamente.
El frenado automático de emergencia
puede reducir la velocidad del
vehículo hasta detenerlo por
completo para intentar evitar una
posible colisión. Si esto sucede, el
frenado automático de emergencia
puede aplicar el freno de estaciona‐
miento eléctrico para mantener el
vehículo detenido. Para liberarlo,

220Conducción y manejopulse el botón del freno de estacio‐namiento eléctrico o pise firmemente
el pedal del acelerador.9 Advertencia
El frenado automático de emer‐
gencia es una característica de
preparación para colisiones de
emergencia y no está diseñado
para evitar colisiones. No confíe
en el sistema para frenar el
vehículo. El frenado automático
de emergencia no frenará fuera de su intervalo de velocidad opera‐
tiva y solo responde a vehículos y
peatones detectados.
Asistente de frenada de visión
frontal
Además del sistema de preparación
del freno y el frenado automático de
emergencia, la función del asistente
de frenada de visión frontal logra que
el asistente de frenada sea aún más
sensible. Por tanto, pisar el pedal del
freno con menos fuerza deriva en una fuerte frenada inmediata. Esta
función ayuda al conductor a frenar
con más rapidez y más fuerte antes
de la colisión inminente.
Si está equipado únicamente con
cámara delantera, el sistema
funciona hasta una velocidad de
85 km/h.9 Advertencia
La frenada de emergencia activa
no está diseñada para aplicar
fuertes frenadas autónomas o
evitar automáticamente una coli‐
sión. Está diseñado para reducir la velocidad del vehículo antes de
una colisión. Podría no reaccionar
a los animales. Tras un cambio
repentino de carril, el sistema
necesita cierto tiempo para detec‐ tar el siguiente vehículo prece‐
dente.
Siempre es necesaria la completa atención del conductor al condu‐
cir. El conductor siempre debe
estar preparado para actuar,
frenar y manejar el volante para
evitar colisiones.
El sistema está diseñado para funcio‐ nar con todos los ocupantes con los
cinturones de seguridad abrochados.
Asistente de frenada inteligente
Si el vehículo está equipado con
sensor de radar, el asistente de
frenada inteligente se puede activar
al aplicar rápidamente el pedal de
freno y proporcionar un impulso de frenada basado en la velocidad de
aproximación y la distancia hasta un
vehículo precedente.
Las pulsaciones menores del pedal
de freno y el movimiento del pedal en
este periodo es normal y debe conti‐
nuar aplicándose el pedal de freno
según sea necesario. El asistente de
frenada inteligente se desactivará
automáticamente solamente al soltar
el pedal de freno.9 Advertencia
El asistente de frenada inteligente
puede aumentar el frenado del
vehículo en situaciones en las que
podría no ser necesario. Podría
bloquear el flujo o el tráfico. Si esto

Conducción y manejo221sucede, quite el pie del pedal de
freno y, a continuación, aplique los frenos según sea necesario.
Protección del peatón de parte
delantera
3 221.
Desactivación
El frenado de emergencia activa se
puede desactivar en el menú de
personalización del vehículo 3 134.
Si se desactiva, aparece un mensaje en el centro de información del
conductor.
Limitaciones del sistema En algunas ocasiones, el sistema de
frenada de emergencia activa puede
proporcionar una frenada automática
en situaciones que parecen innece‐
sarias; por ejemplo, en garajes, a
causa de las señales de tráfico en
una curva o a vehículos en otro carril. Este es el funcionamiento normal, no
hace falta revisar el vehículo. Pise
firmemente el pedal del acelerador
para sobrepasar la frenada automá‐
tica si la situación y el entorno lo
permiten.
En los siguientes casos, el rendi‐
miento de frenada de emergencia
activa está limitado:
● Conducción con viento o carrete‐
ras montañosas.
● Detección de todos los vehícu‐ los, especialmente vehículos conremolque, tractores, vehículos
con barro, etc.
● Detección de un vehículo cuando
la climatología limita la visibili‐
dad, como con niebla, lluvia o
nieve.
● Durante la conducción nocturna.
● Las condiciones atmosféricas limitan la visibilidad, como la
presencia de niebla, lluvia o
nieve.
● El sensor del parabrisas está bloqueado por nieve, hielo, agua‐nieve, barro, suciedad, daños enel mismo o afectado por elemen‐
tos extraños, por ejemplo, pega‐
tinas.Para evitar un funcionamiento inco‐
rrecto, mantenga siempre las áreas
del sensor de la cámara del parabri‐
sas y el sensor de radar de la rejilla
del radiador limpias de suciedad,
polvo, hielo y nieve.
Se necesita siempre una atención
completa al conducir, y debe estar
preparado para actuar y aplicar los
frenos o conducir el vehículo para
evitar colisiones.
Avería En caso de que el sistema precise
servicio, aparecerá un mensaje en el
centro de información del conductor.
Si el sistema no respondiera como
debe, el centro de información del
conductor mostrará mensajes del
vehículo.
Mensajes del vehículo 3 132.
Protección del peatón de parte delantera
La protección del peatón de parte
delantera puede ayudar a evitar o
reducir el daño provocado por las
colisiones de los extremos delanteros

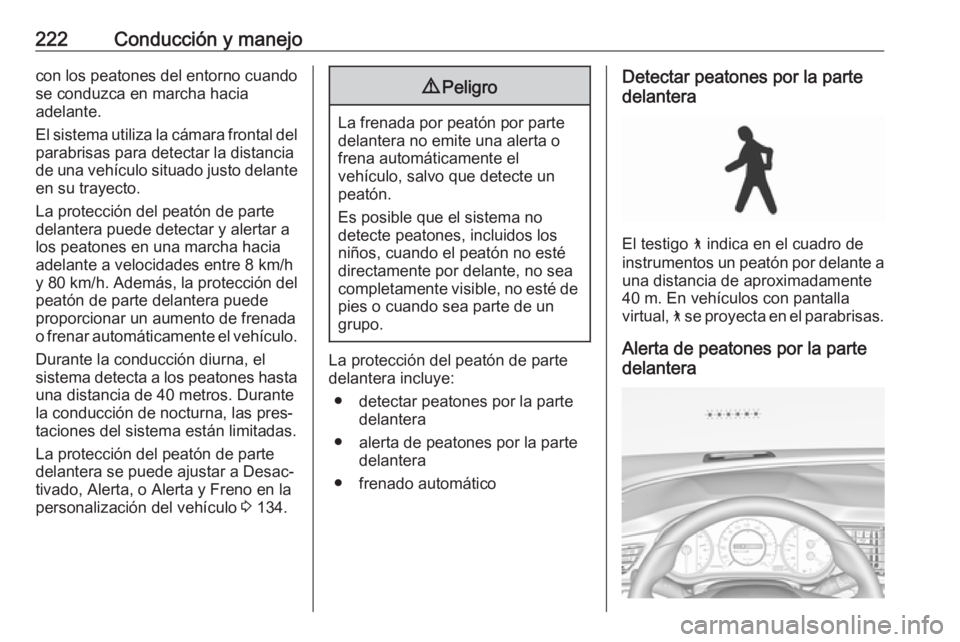

222Conducción y manejocon los peatones del entorno cuandose conduzca en marcha hacia
adelante.
El sistema utiliza la cámara frontal del parabrisas para detectar la distancia
de una vehículo situado justo delante
en su trayecto.
La protección del peatón de parte
delantera puede detectar y alertar a
los peatones en una marcha hacia
adelante a velocidades entre 8 km/h
y 80 km/h. Además, la protección del
peatón de parte delantera puede
proporcionar un aumento de frenada
o frenar automáticamente el vehículo.
Durante la conducción diurna, el
sistema detecta a los peatones hasta una distancia de 40 metros. Durante
la conducción de nocturna, las pres‐
taciones del sistema están limitadas.
La protección del peatón de parte
delantera se puede ajustar a Desac‐
tivado, Alerta, o Alerta y Freno en la
personalización del vehículo 3 134.9 Peligro
La frenada por peatón por parte
delantera no emite una alerta o
frena automáticamente el
vehículo, salvo que detecte un
peatón.
Es posible que el sistema no
detecte peatones, incluidos los niños, cuando el peatón no esté
directamente por delante, no sea
completamente visible, no esté de
pies o cuando sea parte de un
grupo.
La protección del peatón de parte
delantera incluye:
● detectar peatones por la parte delantera
● alerta de peatones por la parte delantera
● frenado automático
Detectar peatones por la parte
delantera
El testigo 7 indica en el cuadro de
instrumentos un peatón por delante a una distancia de aproximadamente
40 m. En vehículos con pantalla
virtual, 7 se proyecta en el parabrisas.
Alerta de peatones por la parte delantera

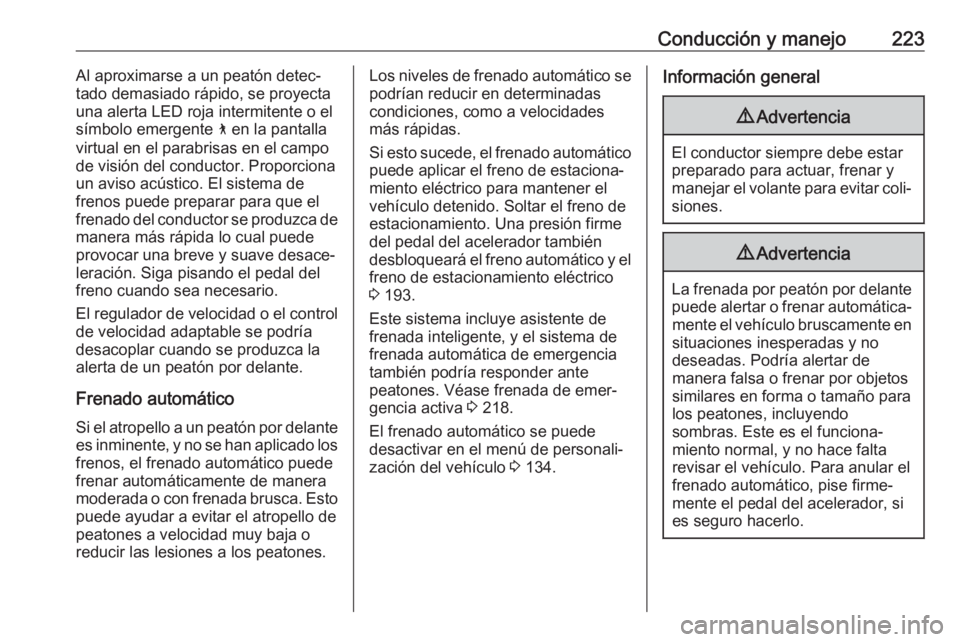

Conducción y manejo223Al aproximarse a un peatón detec‐
tado demasiado rápido, se proyecta
una alerta LED roja intermitente o el
símbolo emergente 7 en la pantalla
virtual en el parabrisas en el campo
de visión del conductor. Proporciona
un aviso acústico. El sistema de
frenos puede preparar para que el
frenado del conductor se produzca de
manera más rápida lo cual puede
provocar una breve y suave desace‐
leración. Siga pisando el pedal del freno cuando sea necesario.
El regulador de velocidad o el control
de velocidad adaptable se podría
desacoplar cuando se produzca la
alerta de un peatón por delante.
Frenado automáticoSi el atropello a un peatón por delante
es inminente, y no se han aplicado los
frenos, el frenado automático puede
frenar automáticamente de manera
moderada o con frenada brusca. Esto puede ayudar a evitar el atropello de
peatones a velocidad muy baja o
reducir las lesiones a los peatones.Los niveles de frenado automático se
podrían reducir en determinadas
condiciones, como a velocidades
más rápidas.
Si esto sucede, el frenado automático
puede aplicar el freno de estaciona‐
miento eléctrico para mantener el
vehículo detenido. Soltar el freno de
estacionamiento. Una presión firme
del pedal del acelerador también
desbloqueará el freno automático y el freno de estacionamiento eléctrico
3 193.
Este sistema incluye asistente de
frenada inteligente, y el sistema de
frenada automática de emergencia
también podría responder ante
peatones. Véase frenada de emer‐
gencia activa 3 218.
El frenado automático se puede
desactivar en el menú de personali‐
zación del vehículo 3 134.Información general9 Advertencia
El conductor siempre debe estar
preparado para actuar, frenar y
manejar el volante para evitar coli‐
siones.
9 Advertencia
La frenada por peatón por delante
puede alertar o frenar automática‐ mente el vehículo bruscamente en situaciones inesperadas y no
deseadas. Podría alertar de
manera falsa o frenar por objetos
similares en forma o tamaño para los peatones, incluyendo
sombras. Este es el funciona‐
miento normal, y no hace falta
revisar el vehículo. Para anular el
frenado automático, pise firme‐
mente el pedal del acelerador, si
es seguro hacerlo.

224Conducción y manejo9Advertencia
Utilizar el sistema de frenada por
peatón por delante mientras lleva
remolque podría provocar pérdida del control del vehículo y una coli‐sión. Active el sistema para Alertao Desactivación en el menú depersonalización del vehículo
cuando lleve un remolque. Perso‐
nalización del vehículo 3 134.
Limitaciones del sistema
En los siguientes casos, la protecciónde peatón de parte delantera podría
no detectar a un peatón por delante o
el funcionamiento del sensor estará
limitado:
● La velocidad del vehículo esté fuera de rango de 8 a 80 km/h enmarcha hacia adelante.
● La distancia hasta un peatón por
delante es superior a 40 metros.
● Conducción con viento o carrete‐
ras montañosas.
● Durante la conducción nocturna.
● Las condiciones atmosféricas limitan la visibilidad, como la
presencia de niebla, lluvia o
nieve.
● El sensor del parabrisas está bloqueado por nieve, hielo, agua‐nieve, barro, suciedad, daños enel mismo o afectado por elemen‐
tos extraños, por ejemplo, pega‐
tinas.
Asistente de aparcamiento
Información general
Al conectar el gancho de remolque,
cambie los ajustes de configuración
en el menú de personalización del
vehículo en la Pantalla de informa‐
ción. Personalización del vehículo
3 134.
Al conectar un remolque o portabici‐
cletas al enganche del remolque, se
desactiva el asistente de aparca‐
miento.Asistente de aparcamiento
delantero y trasero9 Advertencia
El conductor es el único respon‐
sable de la maniobra de aparca‐
miento.
Al conducir hacia delante o hacia
atrás utilizando el sistema de asis‐ tente de aparcamiento, inspec‐cione siempre el área circundante.
El asistente de aparcamiento delan‐
tero y trasero mide la distancia entre
el vehículo y posibles obstáculos
situados delante y detrás del mismo.
Informa y advierte al conductor
mediante señales acústicas e indica‐
ción visual.
Para avisar, utiliza dos señales acús‐ ticas diferentes para la zona delan‐
tera y trasera, cada una con una
frecuencia de tono distinta.

Conducción y manejo225
El sistema tiene cuatro sensores de
aparcamiento por ultrasonidos en
cada parachoques trasero y delan‐
tero.
Activación
El sistema se activa automática‐
mente a una velocidad de hasta 11 km/h.Si está iluminado el LED situado en el
botón del asistente de aparcamiento
r , indica que el sistema está listo
para funcionar.
Si se apaga r en un ciclo de encen‐
dido, se desactiva el asistente de
aparcamiento delantero. Si le veloci‐ dad del vehículo ha excedido 25 km/
h previamente, el asistente de apar‐
camiento se volverá a activar cuando la velocidad caiga por debajo de
11 km/h.
Cuando se desactiva el sistema, se apaga el LED del botón y aparece
Asistente de aparcamiento
desconectado en el centro de infor‐
mación del conductor.
Indicación
El sistema avisa al conductor con
señales acústicas contra posibles
obstáculos peligrosos delante del
vehículo en el intervalo de distancia
de hasta 80 cm y contra posibles
obstáculos peligrosos detrás del
vehículo en el intervalo de distancia
de hasta 50 cm mientras se aplica
una marcha de avance o hasta 1,5 m
cuando se aplica la marcha atrás.
Dependiendo de qué parte del
vehículo esté más cerca de un obstá‐
culo, podrá escuchar los avisos acús‐
ticos en el lado correspondiente del vehículo. El intervalo entre avisos
acústicos se acorta conforme el
vehículo se acerca al obstáculo. Cuando la distancia es inferior a apro‐ ximadamente 30 cm, el aviso acús‐
tico es continuo.

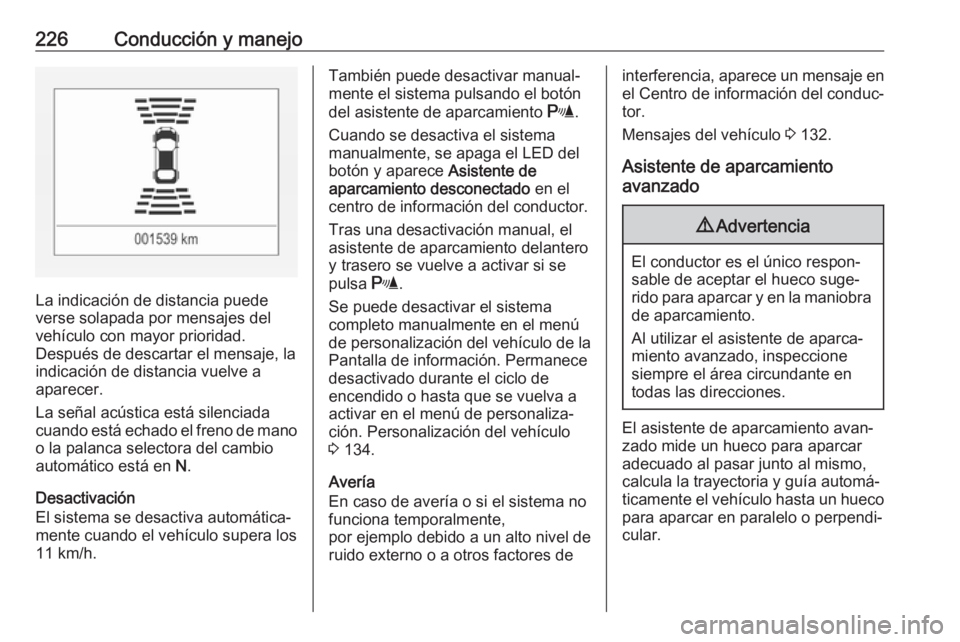

Además, se muestra la distancia
hasta los obstáculos traseros y delan‐ teros mediante líneas de distancia
cambiantes en el centro de informa‐ ción del conductor 3 119 o en la
pantalla de información 3 127,
dependiendo de la versión.

226Conducción y manejo
La indicación de distancia puede
verse solapada por mensajes del vehículo con mayor prioridad.
Después de descartar el mensaje, la indicación de distancia vuelve a
aparecer.
La señal acústica está silenciada
cuando está echado el freno de mano
o la palanca selectora del cambio
automático está en N.
Desactivación
El sistema se desactiva automática‐
mente cuando el vehículo supera los
11 km/h.
También puede desactivar manual‐ mente el sistema pulsando el botón
del asistente de aparcamiento r.
Cuando se desactiva el sistema manualmente, se apaga el LED del
botón y aparece Asistente de
aparcamiento desconectado en el
centro de información del conductor.
Tras una desactivación manual, el asistente de aparcamiento delantero
y trasero se vuelve a activar si se
pulsa r.
Se puede desactivar el sistema
completo manualmente en el menú
de personalización del vehículo de la Pantalla de información. Permanece
desactivado durante el ciclo de
encendido o hasta que se vuelva a
activar en el menú de personaliza‐
ción. Personalización del vehículo
3 134.
Avería
En caso de avería o si el sistema no
funciona temporalmente,
por ejemplo debido a un alto nivel de
ruido externo o a otros factores deinterferencia, aparece un mensaje en
el Centro de información del conduc‐
tor.
Mensajes del vehículo 3 132.
Asistente de aparcamiento
avanzado9 Advertencia
El conductor es el único respon‐
sable de aceptar el hueco suge‐
rido para aparcar y en la maniobra
de aparcamiento.
Al utilizar el asistente de aparca‐ miento avanzado, inspeccione
siempre el área circundante en
todas las direcciones.
El asistente de aparcamiento avan‐
zado mide un hueco para aparcar
adecuado al pasar junto al mismo, calcula la trayectoria y guía automá‐
ticamente el vehículo hasta un hueco
para aparcar en paralelo o perpendi‐
cular.

Conducción y manejo227Se proporcionan instrucciones en el
centro de información del conductor
3 119 o, según la versión, en la panta‐
lla de información 3 127, acompaña‐
das de señales acústicas.
En vehículos con cambio manual, el
conductor debe controlar la acelera‐
ción, frenado y cambio de marcha,
mientras la dirección se realiza de
manera automática.
En vehículos con cambio automático, el conductor debe controlar la acele‐
ración y cambio de marcha, mientras
que el frenado y la dirección se
realiza de manera automática.El asistente de aparcamiento avan‐
zado siempre va combinado con el
asistente de aparcamiento delantero
y trasero. Ambos sistemas utilizan los
mismos sensores en los paracho‐
ques delantero y trasero.
El sistema tiene seis sensores de
aparcamiento por ultrasonidos tanto
en el parachoques trasero como el
delantero.
Activación del asistente de
aparcamiento avanzado
El asistente de aparcamiento avan‐
zado sólo se puede activar circulando hacia delante.Cuando busque un hueco para apar‐
car, el sistema está listo para funcio‐
nar con una pulsación breve de (.
El sistema reconoce y memoriza el
hueco para aparcar (diez metros para
aparcamientos en paralelo o
seis metros para aparcamientos
perpendiculares) en el modo de asis‐ tente de aparcamiento.
El sistema solo se puede activar y
buscar una plaza de aparcamiento a
una velocidad de hasta 30 km/h.
El asistente de aparcamiento avan‐
zado podría no activarse al conducir
por pendientes muy pronunciadas.

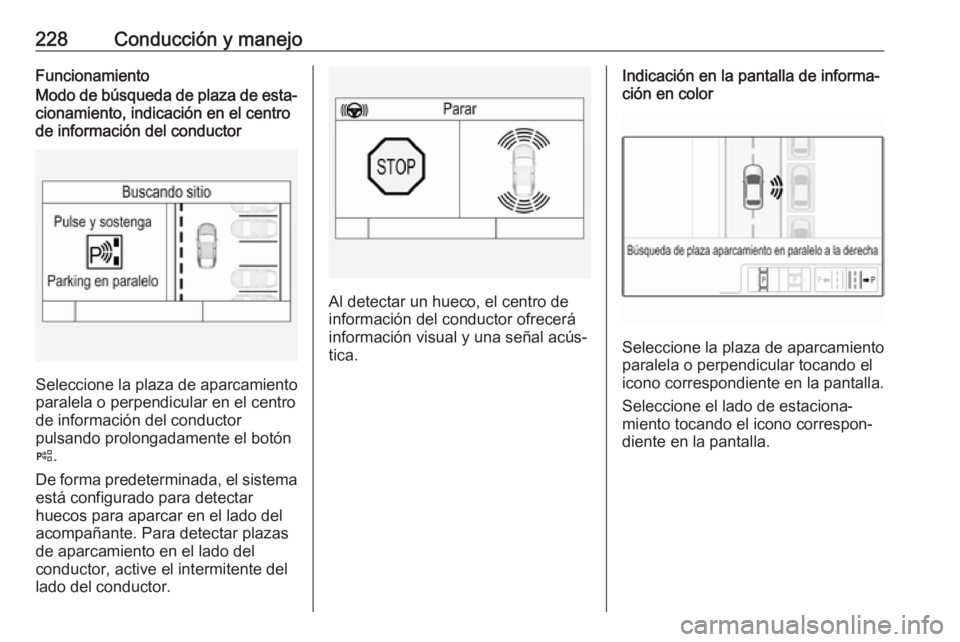

228Conducción y manejoFuncionamientoModo de búsqueda de plaza de esta‐cionamiento, indicación en el centro
de información del conductor
Seleccione la plaza de aparcamiento
paralela o perpendicular en el centro de información del conductor
pulsando prolongadamente el botón
( .
De forma predeterminada, el sistema está configurado para detectar
huecos para aparcar en el lado del
acompañante. Para detectar plazas
de aparcamiento en el lado del
conductor, active el intermitente del
lado del conductor.
Al detectar un hueco, el centro de
información del conductor ofrecerá
información visual y una señal acús‐
tica.
Indicación en la pantalla de informa‐
ción en color
Seleccione la plaza de aparcamiento
paralela o perpendicular tocando el
icono correspondiente en la pantalla.
Seleccione el lado de estaciona‐
miento tocando el icono correspon‐
diente en la pantalla.
