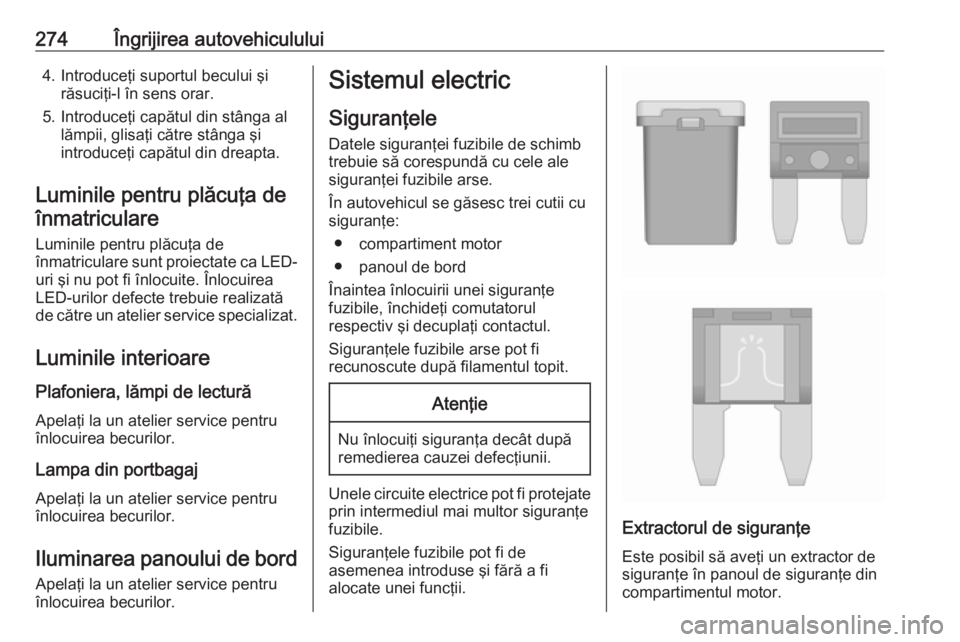

274Îngrijirea autovehiculului4. Introduceţi suportul becului şirăsuciţi-l în sens orar.
5. Introduceţi capătul din stânga al lămpii, glisaţi către stânga şi
introduceţi capătul din dreapta.
Luminile pentru plăcuţa de înmatriculare
Luminile pentru plăcuţa de
înmatriculare sunt proiectate ca LED- uri şi nu pot fi înlocuite. Înlocuirea
LED-urilor defecte trebuie realizată
de către un atelier service specializat.
Luminile interioare Plafoniera, lămpi de lectură
Apelaţi la un atelier service pentru
înlocuirea becurilor.
Lampa din portbagaj
Apelaţi la un atelier service pentru
înlocuirea becurilor.
Iluminarea panoului de bord Apelaţi la un atelier service pentru
înlocuirea becurilor.Sistemul electric
Siguranţele
Datele siguranţei fuzibile de schimb
trebuie să corespundă cu cele ale
siguranţei fuzibile arse.
În autovehicul se găsesc trei cutii cu siguranţe:
● compartiment motor
● panoul de bord
Înaintea înlocuirii unei siguranţe
fuzibile, închideţi comutatorul
respectiv şi decuplaţi contactul.
Siguranţele fuzibile arse pot fi
recunoscute după filamentul topit.Atenţie
Nu înlocuiţi siguranţa decât după
remedierea cauzei defecţiunii.
Unele circuite electrice pot fi protejate prin intermediul mai multor siguranţe
fuzibile.
Siguranţele fuzibile pot fi de
asemenea introduse şi fără a fi
alocate unei funcţii.
Extractorul de siguranţe
Este posibil să aveţi un extractor de
siguranţe în panoul de siguranţe din
compartimentul motor.

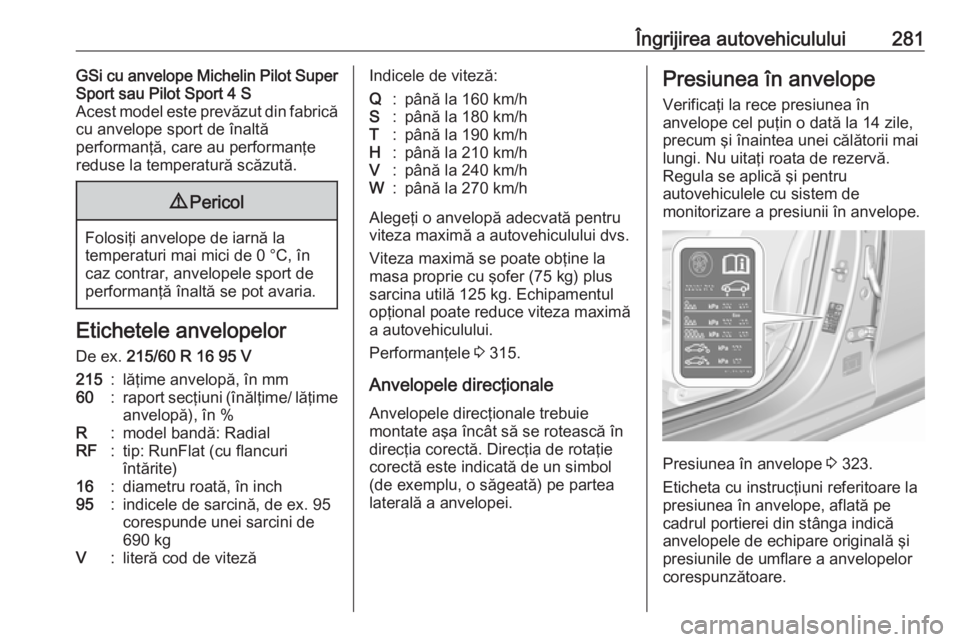

Îngrijirea autovehiculului281GSi cu anvelope Michelin Pilot Super
Sport sau Pilot Sport 4 S
Acest model este prevăzut din fabrică
cu anvelope sport de înaltă
performanţă, care au performanţe reduse la temperatură scăzută.9 Pericol
Folosiţi anvelope de iarnă la
temperaturi mai mici de 0 °C, în caz contrar, anvelopele sport de
performanţă înaltă se pot avaria.
Etichetele anvelopelor
De ex. 215/60 R 16 95 V
215:lăţime anvelopă, în mm60:raport secţiuni (înălţime/ lăţime
anvelopă), în %R:model bandă: RadialRF:tip: RunFlat (cu flancuri
întărite)16:diametru roată, în inch95:indicele de sarcină, de ex. 95
corespunde unei sarcini de
690 kgV:literă cod de vitezăIndicele de viteză:Q:până la 160 km/hS:până la 180 km/hT:până la 190 km/hH:până la 210 km/hV:până la 240 km/hW:până la 270 km/h
Alegeţi o anvelopă adecvată pentru
viteza maximă a autovehiculului dvs.
Viteza maximă se poate obţine la masa proprie cu şofer (75 kg) plus
sarcina utilă 125 kg. Echipamentul
opţional poate reduce viteza maximă
a autovehiculului.
Performanţele 3 315.
Anvelopele direcţionale Anvelopele direcţionale trebuie
montate aşa încât să se rotească în
direcţia corectă. Direcţia de rotaţie
corectă este indicată de un simbol
(de exemplu, o săgeată) pe partea
laterală a anvelopei.
Presiunea în anvelope
Verificaţi la rece presiunea în
anvelope cel puţin o dată la 14 zile,
precum şi înaintea unei călătorii mai lungi. Nu uitaţi roata de rezervă.
Regula se aplică şi pentru
autovehiculele cu sistem de
monitorizare a presiunii în anvelope.
Presiunea în anvelope 3 323.
Eticheta cu instrucţiuni referitoare la
presiunea în anvelope, aflată pe
cadrul portierei din stânga indică
anvelopele de echipare originală şi
presiunile de umflare a anvelopelor
corespunzătoare.

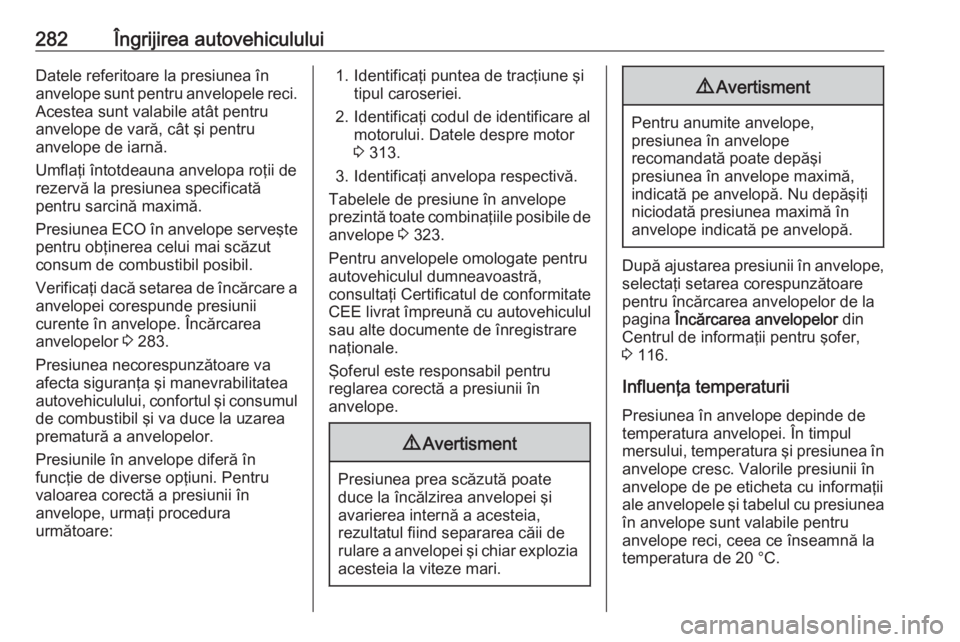

282Îngrijirea autovehicululuiDatele referitoare la presiunea în
anvelope sunt pentru anvelopele reci. Acestea sunt valabile atât pentru
anvelope de vară, cât şi pentru
anvelope de iarnă.
Umflaţi întotdeauna anvelopa roţii de
rezervă la presiunea specificată
pentru sarcină maximă.
Presiunea ECO în anvelope serveşte pentru obţinerea celui mai scăzutconsum de combustibil posibil.
Verificaţi dacă setarea de încărcare a
anvelopei corespunde presiunii
curente în anvelope. Încărcarea
anvelopelor 3 283.
Presiunea necorespunzătoare va
afecta siguranţa şi manevrabilitatea
autovehiculului, confortul şi consumul de combustibil şi va duce la uzarea
prematură a anvelopelor.
Presiunile în anvelope diferă în
funcţie de diverse opţiuni. Pentru
valoarea corectă a presiunii în
anvelope, urmaţi procedura
următoare:1. Identificaţi puntea de tracţiune şi
tipul caroseriei.
2. Identificaţi codul de identificare al motorului. Datele despre motor
3 313.
3. Identificaţi anvelopa respectivă.
Tabelele de presiune în anvelope prezintă toate combinaţiile posibile de anvelope 3 323.
Pentru anvelopele omologate pentru
autovehiculul dumneavoastră,
consultaţi Certificatul de conformitate
CEE livrat împreună cu autovehiculul
sau alte documente de înregistrare
naţionale.
Şoferul este responsabil pentru
reglarea corectă a presiunii în
anvelope.9 Avertisment
Presiunea prea scăzută poate
duce la încălzirea anvelopei şi
avarierea internă a acesteia,
rezultatul fiind separarea căii de
rulare a anvelopei şi chiar explozia acesteia la viteze mari.
9 Avertisment
Pentru anumite anvelope,
presiunea în anvelope
recomandată poate depăşi
presiunea în anvelope maximă,
indicată pe anvelopă. Nu depăşiţi niciodată presiunea maximă în
anvelope indicată pe anvelopă.
După ajustarea presiunii în anvelope, selectaţi setarea corespunzătoare
pentru încărcarea anvelopelor de la pagina Încărcarea anvelopelor din
Centrul de informaţii pentru şofer,
3 116.
Influenţa temperaturii
Presiunea în anvelope depinde de
temperatura anvelopei. În timpul
mersului, temperatura şi presiunea în anvelope cresc. Valorile presiunii în
anvelope de pe eticheta cu informaţii ale anvelopele şi tabelul cu presiunea în anvelope sunt valabile pentru
anvelope reci, ceea ce înseamnă la
temperatura de 20 °C.

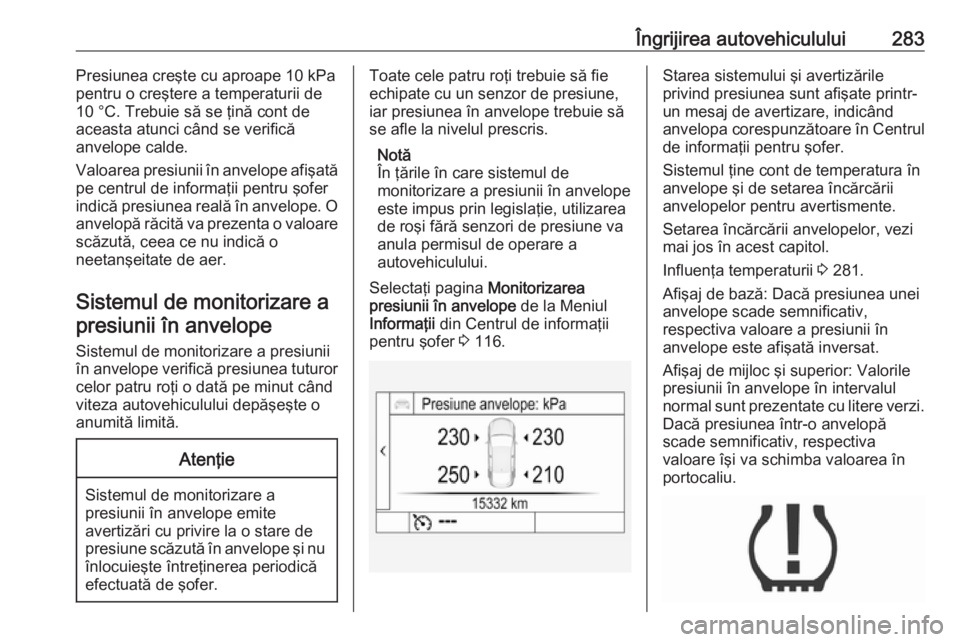

Îngrijirea autovehiculului283Presiunea creşte cu aproape 10 kPa
pentru o creştere a temperaturii de
10 °C. Trebuie să se ţină cont de
aceasta atunci când se verifică
anvelope calde.
Valoarea presiunii în anvelope afişată
pe centrul de informaţii pentru şofer
indică presiunea reală în anvelope. O anvelopă răcită va prezenta o valoare
scăzută, ceea ce nu indică o
neetanşeitate de aer.
Sistemul de monitorizare apresiunii în anvelope
Sistemul de monitorizare a presiunii
în anvelope verifică presiunea tuturor
celor patru roţi o dată pe minut când
viteza autovehiculului depăşeşte o
anumită limită.Atenţie
Sistemul de monitorizare a
presiunii în anvelope emite
avertizări cu privire la o stare de
presiune scăzută în anvelope şi nu înlocuieşte întreţinerea periodicăefectuată de şofer.
Toate cele patru roţi trebuie să fie
echipate cu un senzor de presiune,
iar presiunea în anvelope trebuie să
se afle la nivelul prescris.
Notă
În ţările în care sistemul de
monitorizare a presiunii în anvelope
este impus prin legislaţie, utilizarea
de roşi fără senzori de presiune va
anula permisul de operare a
autovehiculului.
Selectaţi pagina Monitorizarea
presiunii în anvelope de la Meniul
Informaţii din Centrul de informaţii
pentru şofer 3 116.Starea sistemului şi avertizările
privind presiunea sunt afişate printr-
un mesaj de avertizare, indicând
anvelopa corespunzătoare în Centrul
de informaţii pentru şofer.
Sistemul ţine cont de temperatura în
anvelope şi de setarea încărcării
anvelopelor pentru avertismente.
Setarea încărcării anvelopelor, vezi
mai jos în acest capitol.
Influenţa temperaturii 3 281.
Afişaj de bază: Dacă presiunea unei
anvelope scade semnificativ,
respectiva valoare a presiunii în
anvelope este afişată inversat.
Afişaj de mijloc şi superior: Valorile
presiunii în anvelope în intervalul
normal sunt prezentate cu litere verzi. Dacă presiunea într-o anvelopă
scade semnificativ, respectiva
valoare îşi va schimba valoarea în
portocaliu.

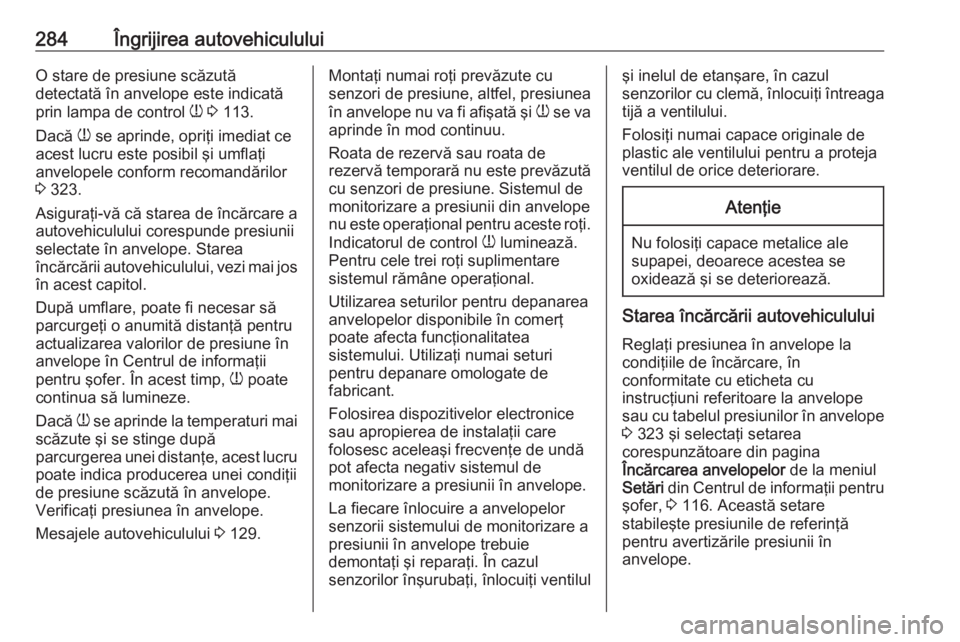

284Îngrijirea autovehicululuiO stare de presiune scăzută
detectată în anvelope este indicată
prin lampa de control w 3 113.
Dacă w se aprinde, opriţi imediat ce
acest lucru este posibil şi umflaţi
anvelopele conform recomandărilor
3 323.
Asiguraţi-vă că starea de încărcare a
autovehiculului corespunde presiunii
selectate în anvelope. Starea
încărcării autovehiculului, vezi mai jos în acest capitol.
După umflare, poate fi necesar să parcurgeţi o anumită distanţă pentru actualizarea valorilor de presiune în
anvelope în Centrul de informaţii
pentru şofer. În acest timp, w poate
continua să lumineze.
Dacă w se aprinde la temperaturi mai
scăzute şi se stinge după
parcurgerea unei distanţe, acest lucru
poate indica producerea unei condiţii
de presiune scăzută în anvelope.
Verificaţi presiunea în anvelope.
Mesajele autovehiculului 3 129.Montaţi numai roţi prevăzute cu
senzori de presiune, altfel, presiunea
în anvelope nu va fi afişată şi w se va
aprinde în mod continuu.
Roata de rezervă sau roata de
rezervă temporară nu este prevăzută
cu senzori de presiune. Sistemul de
monitorizare a presiunii din anvelope
nu este operaţional pentru aceste roţi.
Indicatorul de control w luminează.
Pentru cele trei roţi suplimentare sistemul rămâne operaţional.
Utilizarea seturilor pentru depanarea
anvelopelor disponibile în comerţ
poate afecta funcţionalitatea
sistemului. Utilizaţi numai seturi
pentru depanare omologate de
fabricant.
Folosirea dispozitivelor electronice
sau apropierea de instalaţii care
folosesc aceleaşi frecvenţe de undă
pot afecta negativ sistemul de
monitorizare a presiunii în anvelope.
La fiecare înlocuire a anvelopelor
senzorii sistemului de monitorizare a
presiunii în anvelope trebuie
demontaţi şi reparaţi. În cazul
senzorilor înşurubaţi, înlocuiţi ventilulşi inelul de etanşare, în cazul
senzorilor cu clemă, înlocuiţi întreaga tijă a ventilului.
Folosiţi numai capace originale de
plastic ale ventilului pentru a proteja
ventilul de orice deteriorare.Atenţie
Nu folosiţi capace metalice ale
supapei, deoarece acestea se
oxidează şi se deteriorează.
Starea încărcării autovehiculului
Reglaţi presiunea în anvelope la
condiţiile de încărcare, în
conformitate cu eticheta cu
instrucţiuni referitoare la anvelope
sau cu tabelul presiunilor în anvelope
3 323 şi selectaţi setarea
corespunzătoare din pagina
Încărcarea anvelopelor de la meniul
Setări din Centrul de informaţii pentru
şofer, 3 116. Această setare
stabileşte presiunile de referinţă
pentru avertizările presiunii în
anvelope.

286Îngrijirea autovehiculului

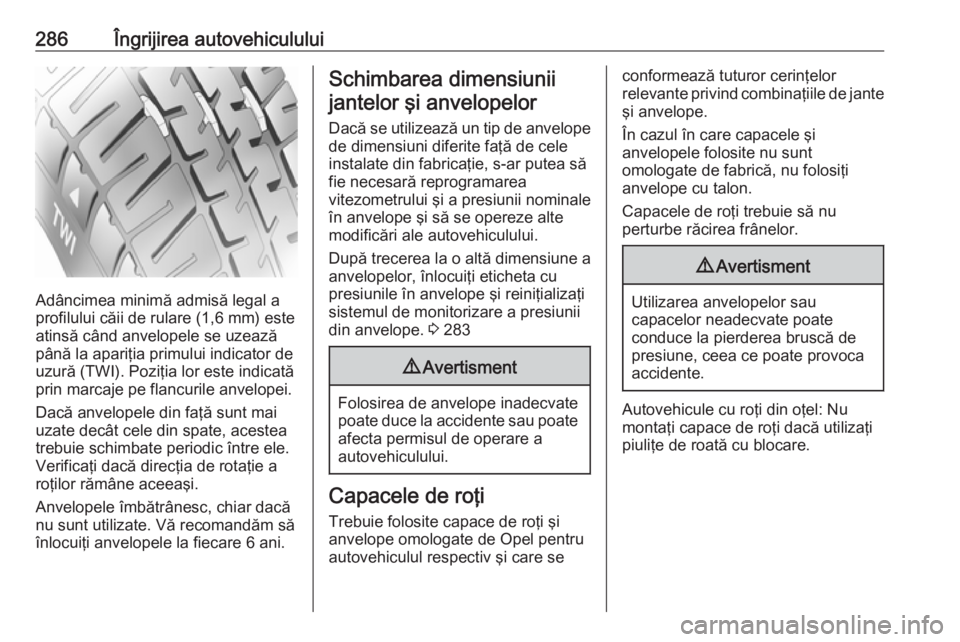

Adâncimea minimă admisă legal a
profilului căii de rulare (1,6 mm) este
atinsă când anvelopele se uzează
până la apariţia primului indicator de
uzură (TWI). Poziţia lor este indicată
prin marcaje pe flancurile anvelopei.
Dacă anvelopele din faţă sunt mai
uzate decât cele din spate, acestea
trebuie schimbate periodic între ele.
Verificaţi dacă direcţia de rotaţie a
roţilor rămâne aceeaşi.
Anvelopele îmbătrânesc, chiar dacă
nu sunt utilizate. Vă recomandăm să
înlocuiţi anvelopele la fiecare 6 ani.
Schimbarea dimensiunii
jantelor şi anvelopelor
Dacă se utilizează un tip de anvelope
de dimensiuni diferite faţă de cele
instalate din fabricaţie, s-ar putea să
fie necesară reprogramarea
vitezometrului şi a presiunii nominale
în anvelope şi să se opereze alte
modificări ale autovehiculului.
După trecerea la o altă dimensiune a
anvelopelor, înlocuiţi eticheta cu
presiunile în anvelope şi reiniţializaţi
sistemul de monitorizare a presiunii
din anvelope. 3 2839 Avertisment
Folosirea de anvelope inadecvate
poate duce la accidente sau poate afecta permisul de operare a
autovehiculului.
Capacele de roţi
Trebuie folosite capace de roţi şi
anvelope omologate de Opel pentru
autovehiculul respectiv şi care se
conformează tuturor cerinţelor
relevante privind combinaţiile de jante
şi anvelope.
În cazul în care capacele şi
anvelopele folosite nu sunt
omologate de fabrică, nu folosiţi
anvelope cu talon.
Capacele de roţi trebuie să nu
perturbe răcirea frânelor.9 Avertisment
Utilizarea anvelopelor sau
capacelor neadecvate poate
conduce la pierderea bruscă de
presiune, ceea ce poate provoca accidente.
Autovehicule cu roţi din oţel: Nu
montaţi capace de roţi dacă utilizaţi
piuliţe de roată cu blocare.

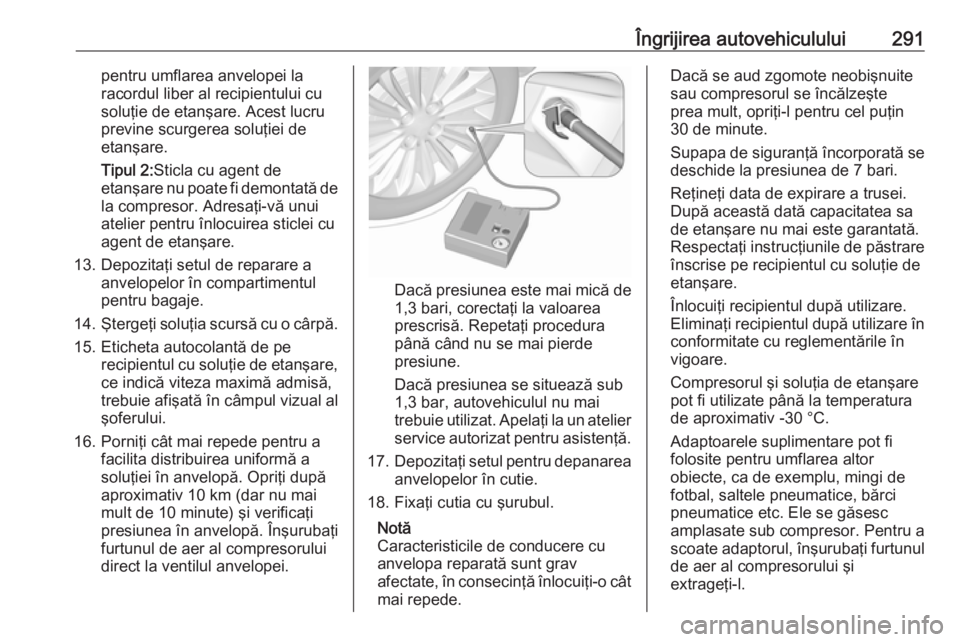

Îngrijirea autovehiculului291pentru umflarea anvelopei la
racordul liber al recipientului cu
soluţie de etanşare. Acest lucru
previne scurgerea soluţiei de
etanşare.
Tipul 2: Sticla cu agent de
etanşare nu poate fi demontată de la compresor. Adresaţi-vă unui
atelier pentru înlocuirea sticlei cu
agent de etanşare.
13. Depozitaţi setul de reparare a anvelopelor în compartimentul
pentru bagaje.
14. Ştergeţi soluţia scursă cu o cârpă.
15. Eticheta autocolantă de pe recipientul cu soluţie de etanşare,
ce indică viteza maximă admisă,
trebuie afişată în câmpul vizual al
şoferului.
16. Porniţi cât mai repede pentru a facilita distribuirea uniformă a
soluţiei în anvelopă. Opriţi după
aproximativ 10 km (dar nu mai
mult de 10 minute) şi verificaţi
presiunea în anvelopă. Înşurubaţi
furtunul de aer al compresorului
direct la ventilul anvelopei.
Dacă presiunea este mai mică de 1,3 bari, corectaţi la valoarea
prescrisă. Repetaţi procedura
până când nu se mai pierde
presiune.
Dacă presiunea se situează sub
1,3 bar, autovehiculul nu mai
trebuie utilizat. Apelaţi la un atelier service autorizat pentru asistenţă.
17. Depozitaţi setul pentru depanarea
anvelopelor în cutie.
18. Fixaţi cutia cu şurubul.
Notă
Caracteristicile de conducere cu
anvelopa reparată sunt grav
afectate, în consecinţă înlocuiţi-o cât mai repede.
Dacă se aud zgomote neobişnuite
sau compresorul se încălzeşte
prea mult, opriţi-l pentru cel puţin
30 de minute.
Supapa de siguranţă încorporată se deschide la presiunea de 7 bari.
Reţineţi data de expirare a trusei.
După această dată capacitatea sa
de etanşare nu mai este garantată.
Respectaţi instrucţiunile de păstrare
înscrise pe recipientul cu soluţie de
etanşare.
Înlocuiţi recipientul după utilizare.
Eliminaţi recipientul după utilizare în conformitate cu reglementările în
vigoare.
Compresorul şi soluţia de etanşare
pot fi utilizate până la temperatura
de aproximativ -30 °C.
Adaptoarele suplimentare pot fi
folosite pentru umflarea altor
obiecte, ca de exemplu, mingi de
fotbal, saltele pneumatice, bărci
pneumatice etc. Ele se găsesc
amplasate sub compresor. Pentru a
scoate adaptorul, înşurubaţi furtunul de aer al compresorului şi
extrageţi-l.

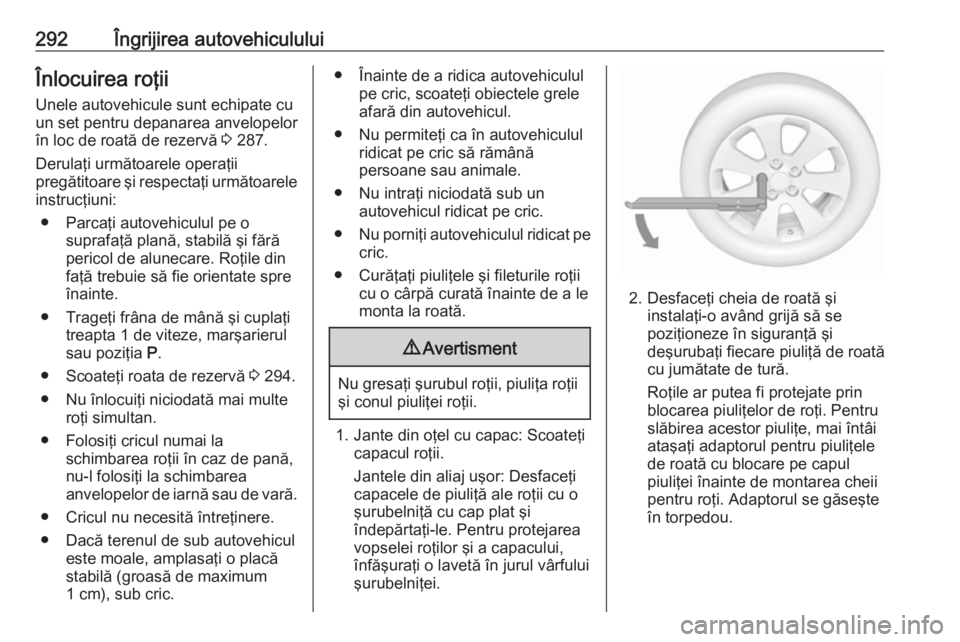

292Îngrijirea autovehicululuiÎnlocuirea roţii
Unele autovehicule sunt echipate cu
un set pentru depanarea anvelopelor
în loc de roată de rezervă 3 287.
Derulaţi următoarele operaţii
pregătitoare şi respectaţi următoarele
instrucţiuni:
● Parcaţi autovehiculul pe o suprafaţă plană, stabilă şi fără
pericol de alunecare. Roţile din
faţă trebuie să fie orientate spre
înainte.
● Trageţi frâna de mână şi cuplaţi treapta 1 de viteze, marşarierul
sau poziţia P.
● Scoateţi roata de rezervă 3 294.
● Nu înlocuiţi niciodată mai multe roţi simultan.
● Folosiţi cricul numai la schimbarea roţii în caz de pană,
nu-l folosiţi la schimbarea
anvelopelor de iarnă sau de vară.
● Cricul nu necesită întreţinere.
● Dacă terenul de sub autovehicul este moale, amplasaţi o placă
stabilă (groasă de maximum
1 cm), sub cric.● Înainte de a ridica autovehiculul pe cric, scoateţi obiectele grele
afară din autovehicul.
● Nu permiteţi ca în autovehiculul ridicat pe cric să rămână
persoane sau animale.
● Nu intraţi niciodată sub un autovehicul ridicat pe cric.
● Nu porniţi autovehiculul ridicat pe
cric.
● Curăţaţi piuliţele şi fileturile roţii cu o cârpă curată înainte de a lemonta la roată.9 Avertisment
Nu gresaţi şurubul roţii, piuliţa roţii
şi conul piuliţei roţii.
1. Jante din oţel cu capac: Scoateţi capacul roţii.
Jantele din aliaj uşor: Desfaceţi
capacele de piuliţă ale roţii cu o
şurubelniţă cu cap plat şi
îndepărtaţi-le. Pentru protejarea
vopselei roţilor şi a capacului,
înfăşuraţi o lavetă în jurul vârfului
şurubelniţei.
2. Desfaceţi cheia de roată şi instalaţi-o având grijă să se
poziţioneze în siguranţă şi
deşurubaţi fiecare piuliţă de roată
cu jumătate de tură.
Roţile ar putea fi protejate prin
blocarea piuliţelor de roţi. Pentru
slăbirea acestor piuliţe, mai întâi
ataşaţi adaptorul pentru piuliţele
de roată cu blocare pe capul
piuliţei înainte de montarea cheii
pentru roţi. Adaptorul se găseşte
în torpedou.

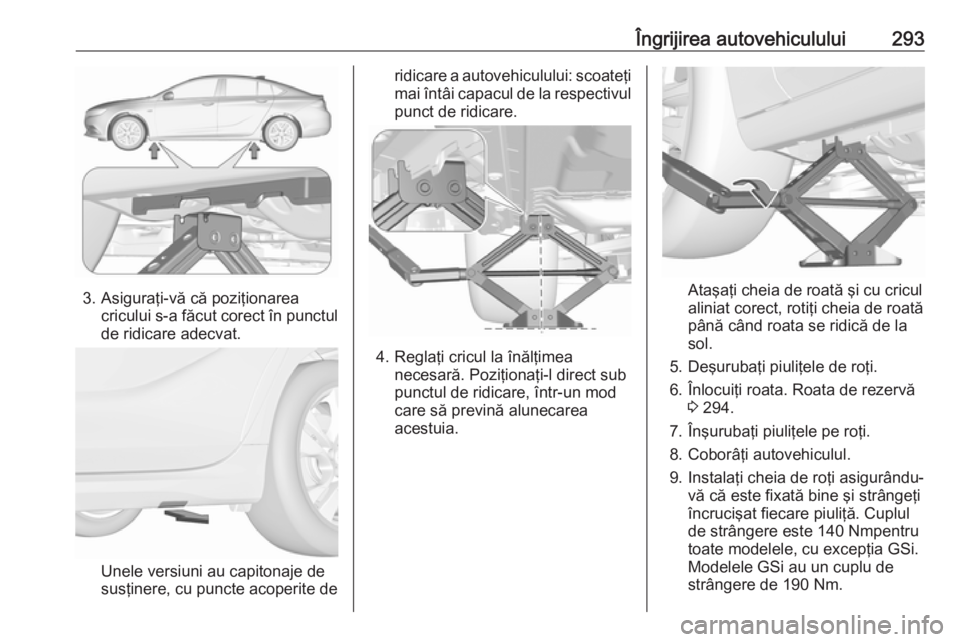

Îngrijirea autovehiculului293
3. Asiguraţi-vă că poziţionareacricului s-a făcut corect în punctulde ridicare adecvat.
Unele versiuni au capitonaje de
susţinere, cu puncte acoperite de
ridicare a autovehiculului: scoateţi
mai întâi capacul de la respectivul punct de ridicare.
4. Reglaţi cricul la înălţimea necesară. Poziţionaţi-l direct sub
punctul de ridicare, într-un mod
care să prevină alunecarea
acestuia.
Ataşaţi cheia de roată şi cu cricul
aliniat corect, rotiţi cheia de roată până când roata se ridică de la
sol.
5. Deşurubaţi piuliţele de roţi.
6. Înlocuiţi roata. Roata de rezervă 3 294.
7. Înşurubaţi piuliţele pe roţi.
8. Coborâţi autovehiculul.
9. Instalaţi cheia de roţi asigurându- vă că este fixată bine şi strângeţiîncrucişat fiecare piuliţă. Cuplul
de strângere este 140 Nmpentru
toate modelele, cu excepţia GSi.
Modelele GSi au un cuplu de
strângere de 190 Nm.

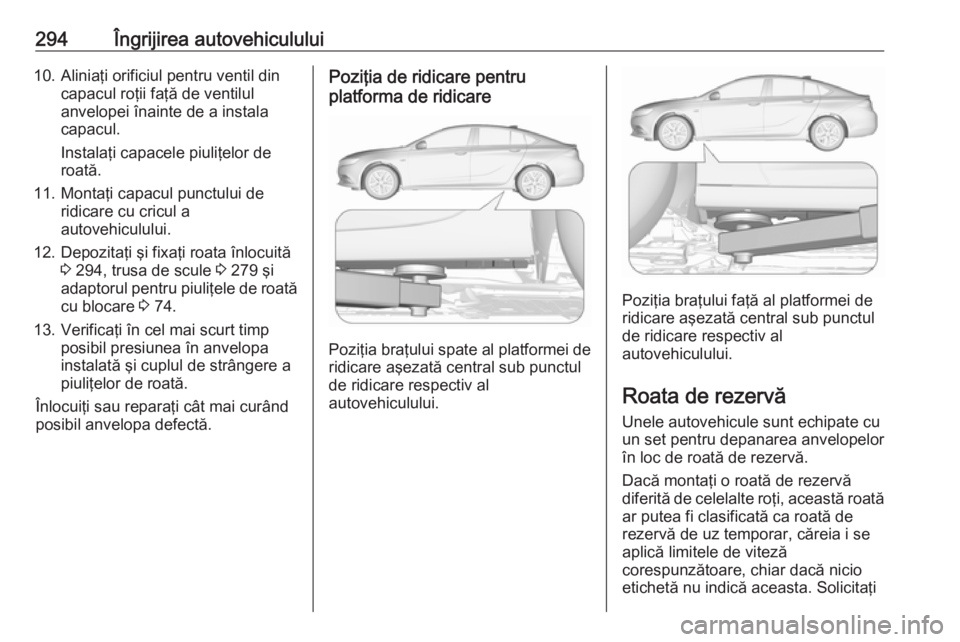

294Îngrijirea autovehiculului10. Aliniaţi orificiul pentru ventil dincapacul roţii faţă de ventilul
anvelopei înainte de a instala
capacul.
Instalaţi capacele piuliţelor de
roată.
11. Montaţi capacul punctului de ridicare cu cricul a
autovehiculului.
12. Depozitaţi şi fixaţi roata înlocuită 3 294, trusa de scule 3 279 şi
adaptorul pentru piuliţele de roată cu blocare 3 74.
13. Verificaţi în cel mai scurt timp posibil presiunea în anvelopa
instalată şi cuplul de strângere a
piuliţelor de roată.
Înlocuiţi sau reparaţi cât mai curând
posibil anvelopa defectă.Poziţia de ridicare pentru
platforma de ridicare
Poziţia braţului spate al platformei de
ridicare aşezată central sub punctul
de ridicare respectiv al
autovehiculului.
Poziţia braţului faţă al platformei de
ridicare aşezată central sub punctul
de ridicare respectiv al
autovehiculului.
Roata de rezervă
Unele autovehicule sunt echipate cu
un set pentru depanarea anvelopelor
în loc de roată de rezervă.
Dacă montaţi o roată de rezervă
diferită de celelalte roţi, această roată ar putea fi clasificată ca roată de
rezervă de uz temporar, căreia i se
aplică limitele de viteză
corespunzătoare, chiar dacă nicio
etichetă nu indică aceasta. Solicitaţi
