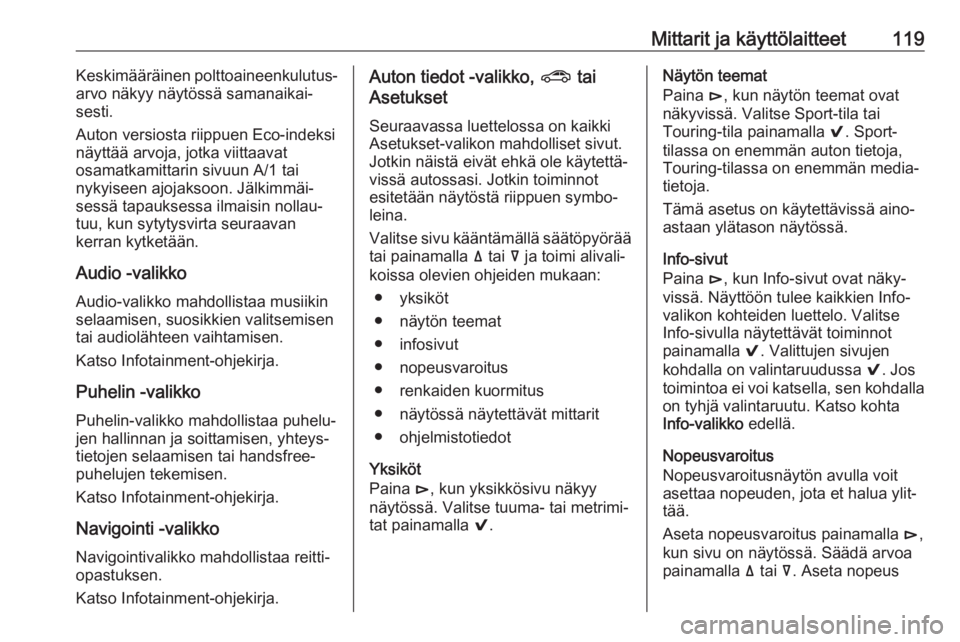

Mittarit ja käyttölaitteet119Keskimääräinen polttoaineenkulutus‐
arvo näkyy näytössä samanaikai‐
sesti.
Auton versiosta riippuen Eco-indeksi
näyttää arvoja, jotka viittaavat
osamatkamittarin sivuun A/1 tai
nykyiseen ajojaksoon. Jälkimmäi‐
sessä tapauksessa ilmaisin nollau‐
tuu, kun sytytysvirta seuraavan
kerran kytketään.
Audio -valikko
Audio-valikko mahdollistaa musiikin
selaamisen, suosikkien valitsemisen
tai audiolähteen vaihtamisen.
Katso Infotainment-ohjekirja.
Puhelin -valikko Puhelin-valikko mahdollistaa puhelu‐jen hallinnan ja soittamisen, yhteys‐
tietojen selaamisen tai handsfree-
puhelujen tekemisen.
Katso Infotainment-ohjekirja.
Navigointi -valikko Navigointivalikko mahdollistaa reitti‐
opastuksen.
Katso Infotainment-ohjekirja.Auton tiedot -valikko, ? tai
Asetukset
Seuraavassa luettelossa on kaikki
Asetukset-valikon mahdolliset sivut.
Jotkin näistä eivät ehkä ole käytettä‐
vissä autossasi. Jotkin toiminnot
esitetään näytöstä riippuen symbo‐
leina.
Valitse sivu kääntämällä säätöpyörää tai painamalla ä tai å ja toimi alivali‐
koissa olevien ohjeiden mukaan:
● yksiköt
● näytön teemat
● infosivut
● nopeusvaroitus
● renkaiden kuormitus
● näytössä näytettävät mittarit
● ohjelmistotiedot
Yksiköt
Paina é, kun yksikkösivu näkyy
näytössä. Valitse tuuma- tai metrimi‐
tat painamalla 9.Näytön teemat
Paina é, kun näytön teemat ovat
näkyvissä. Valitse Sport-tila tai Touring-tila painamalla 9. Sport-
tilassa on enemmän auton tietoja,
Touring-tilassa on enemmän media‐
tietoja.
Tämä asetus on käytettävissä aino‐ astaan ylätason näytössä.
Info-sivut
Paina é, kun Info-sivut ovat näky‐
vissä. Näyttöön tulee kaikkien Info-
valikon kohteiden luettelo. Valitse
Info-sivulla näytettävät toiminnot
painamalla 9. Valittujen sivujen
kohdalla on valintaruudussa 9. Jos
toimintoa ei voi katsella, sen kohdalla
on tyhjä valintaruutu. Katso kohta
Info-valikko edellä.
Nopeusvaroitus
Nopeusvaroitusnäytön avulla voit asettaa nopeuden, jota et halua ylit‐
tää.
Aseta nopeusvaroitus painamalla é,
kun sivu on näytössä. Säädä arvoa painamalla ä tai å. Aseta nopeus

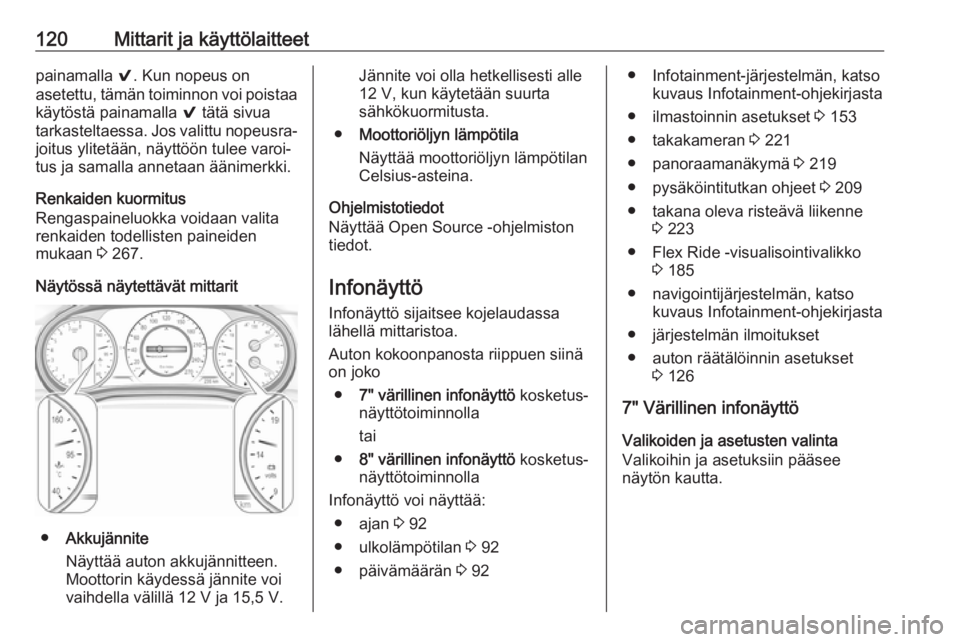

120Mittarit ja käyttölaitteetpainamalla 9. Kun nopeus on
asetettu, tämän toiminnon voi poistaa käytöstä painamalla 9 tätä sivua
tarkasteltaessa. Jos valittu nopeusra‐
joitus ylitetään, näyttöön tulee varoi‐
tus ja samalla annetaan äänimerkki.
Renkaiden kuormitus
Rengaspaineluokka voidaan valita
renkaiden todellisten paineiden
mukaan 3 267.
Näytössä näytettävät mittarit
● Akkujännite
Näyttää auton akkujännitteen.
Moottorin käydessä jännite voi
vaihdella välillä 12 V ja 15,5 V.
Jännite voi olla hetkellisesti alle
12 V, kun käytetään suurta
sähkökuormitusta.
● Moottoriöljyn lämpötila
Näyttää moottoriöljyn lämpötilan
Celsius-asteina.
Ohjelmistotiedot
Näyttää Open Source -ohjelmiston
tiedot.
Infonäyttö
Infonäyttö sijaitsee kojelaudassa
lähellä mittaristoa.
Auton kokoonpanosta riippuen siinä
on joko
● 7" värillinen infonäyttö kosketus‐
näyttötoiminnolla
tai
● 8" värillinen infonäyttö kosketus‐
näyttötoiminnolla
Infonäyttö voi näyttää: ● ajan 3 92
● ulkolämpötilan 3 92
● päivämäärän 3 92● Infotainment-järjestelmän, katso
kuvaus Infotainment-ohjekirjasta
● ilmastoinnin asetukset 3 153
● takakameran 3 221
● panoraamanäkymä 3 219
● pysäköintitutkan ohjeet 3 209
● takana oleva risteävä liikenne 3 223
● Flex Ride -visualisointivalikko 3 185
● navigointijärjestelmän, katso kuvaus Infotainment-ohjekirjasta
● järjestelmän ilmoitukset
● auton räätälöinnin asetukset 3 126
7" Värillinen infonäyttö Valikoiden ja asetusten valinta
Valikoihin ja asetuksiin pääsee
näytön kautta.

Mittarit ja käyttölaitteet121
Kytke näyttö päälle painamalla paini‐
ketta X.
Tuo kotisivu näyttöön painamalla
painiketta ;.
Kosketa haluttua näyttökuvaketta
sormella.
Kosketa kyseistä kuvaketta valinnan
vahvistamiseksi.
Kosketa 9 palataksesi seuraavaksi
ylemmälle valikkotasolle.
Palaa kotisivulle painamalla paini‐
ketta ;.
Lisätietoja on Infotainment-ohjekir‐
jassa.
Auton räätälöinti 3 126.
8" Värillinen infonäyttö
Valikoiden ja asetusten valinta
Näyttöä voi käyttää kolmella tavalla:
● näytön alla olevien painikkeiden avulla
● koskettamalla kosketusnäyttöä sormella
● puheentunnistuksen avullaKäyttö painikkeiden avulla
Kytke näyttö päälle painamalla paini‐
ketta X.
Tuo kotisivu näyttöön painamalla
painiketta ;.
Poistu valikosta muuttamatta asetuk‐
sia painamalla painiketta BACK.
Lisätietoja on Infotainment-ohjekir‐
jassa.Käyttö kosketusnäytön avulla
Näyttö tulee kytkeä päälle painamalla X . Paina ; valitaksesi kotisivun.
Kosketa haluamaasi valikon näyttö‐
kuvaketta tai valitse toiminto
sormella.
Selaa pitkää alivalikkoluetteloa
sormella ylös tai alas.
Vahvista haluamasi toiminto tai
valinta koskettamalla.
Poistu valikosta muuttamatta asetuk‐
sia koskettamalla näytön painiketta
q .
Palaa kotisivulle painamalla paini‐
ketta ;.
Lisätietoja on Infotainment-ohjekir‐ jassa.Ääniohjaus
Katso kuvaus Infotainment-ohjekir‐
jasta.
Auton räätälöinti 3 126.

122Mittarit ja käyttölaitteetPysäköintipalvelu-tilaJos tämä on aktivoitu, jotkin kuljetta‐
jan tietokeskuksen ja infonäytön
toiminnot ovat rajoitettuja. Tavaratila
on lukittu eikä sen lukitusta voi avata.
Lisätietoja on Infotainment-ohjekir‐
jassa.
Tuulilasinäyttö Tuulilasinäyttö näyttää kuljettajalle
mittariston tietoja tuulilasissa kuljetta‐ jan puolella.
Tiedot näkyvät kojelaudan päällä
olevasta linssistä tuulilasiin heijastet‐
tuna kuvana suoraan kuljettajan
näkökentässä. Kuva näyttää sijaitse‐
van auton edessä.
Varustelusta riippuen tuulilasinäy‐
tössä voi näkyä:
● yleisiä ajamista koskevia tietoja● kuljettajan apujärjestelmien varoituksia
● automaattivaihteiston valintavi‐ vun asento
● vaihteen ilmaisin● audio/puhelintiedot
● käännöskohtaiset navigointitie‐ dot, jos autossa on navigointijär‐
jestelmällä varustettu infotain‐
ment-järjestelmä.
Valokytkimen yläpuolella on kolme
säädintä tuulilasinäytön käyttöä
varten.
Näyttönäkymät
Tuulilasinäytössä voidaan valita eri näkymiä painamalla /-painiketta.
Jokainen painallus vaihtaa näyttönä‐ kymää.
Nopeusnäkymässä
Näkyvät
● nopeusmittari: digitaalinen nopeusnäyttö
● liikennemerkit: nopeusrajoitukset
Suorituskykynäkymässä
Näkyvät
● nopeusmittari: digitaalinen nopeusnäyttö
● kierroslukumittari: moottorin käyntinopeus kierroksina minuu‐
tissa

Mittarit ja käyttölaitteet123● automaattivaihteisto: valintavi‐vun asento
● käsivalintainen/automaattivaih‐ teisto: vaihteen ilmaisin
Audionäkymässä
Näkyvät
● nopeusmittari: digitaalinen nopeusnäyttö
● käytössä olevan audion toistotie‐
dot
Navigointinäkymässä
Näkyvät
● nopeusmittari: digitaalinen nopeusnäyttö
● käännöskohtaiset navigointitie‐ dot
Aktiivisen turvallisuuden merkkivalot
Kaikissa näkymissä näytetään
näytön ylärivillä seuraavien kuljetta‐
jan apujärjestelmien merkkivalot
● auto havaittu edessä A: auton
tunnistus
● kaistavahti a: tila ja varoitus● mukautuva vakionopeussäädin
Õ : asetettu nopeus ja tila
● jalankulkija havaittu edessä 7:
jalankulkijan tunnistus
Ponnahdusvaroitukset
Seuraavassa luettelossa on vain
joitakin mahdollisista varoituksista.
Jotkut eivät ehkä ole saatavana
tietyssä autossa ja toiset voivat näkyä
auton kokoonpanosta riippuen.
Ponnahdusvaroitukset näkyvät tarvit‐ taessa jokaisella sivulla
● jalankulkijan suojan varoitus
● etutörmäyksen varoitus
● ylös-/alasvaihdon hälytys
● tuleva puhelu
Vähemmän tärkeät varoitukset
voidaan poistaa painamalla G,
tärkeät varoitukset näkyvät niin kauan
kuin vaara on olemassa. Järjestel‐
mien viestit tai auton varoitukset saat‐
tavat edellyttää välittömiä toimenpi‐
teitä. Käänny korjaamon puoleen.Tuulilasinäytön kuvan sijainnin
säätö
1. Säädä kuljettajan istuinta.
2. Käynnistä moottori.
3. Paina painiketta . alas tai nosta
sitä ylös kuvan keskittämiseksi.
Sitä voi säätää vain ylös tai alas,
ei sivusuunnassa.9 Varoitus
Jos tuulilasinäyttö on liian kirkas
tai liian korkealla näkökentässä,
se voi häiritä näkyvyyttä, kun
ulkona on pimeää. Pidä tuulilasi‐
näytön kuva himmeänä ja sijoitet‐
tuna matalalle näkökentässäsi.
Kirkkauden säätö
Tuulilasinäytön kuva himmenee ja
kirkastuu automaattisesti ulkovalais‐
tuksen mukaan. Kirkkautta voidaan
säätää tarvittaessa myös käsin:
Nosta & ylös ja pidä sitä nostettuna
näytön kirkastamiseksi. Paina alas ja
pidä painettuna näytön himmentämi‐
seksi.

124Mittarit ja käyttölaitteetKuva saattaa kirkastua hetkellisesti
auringonvalon kulman ja sijainnin
mukaan.
Poiskytkentä
Pidä & painettuna alas tuulilasinäy‐
tön poiskytkemiseksi.
Kieli
Haluttu kieli voidaan asettaa auton
räätälöintivalikossa 3 126.
Yksiköt Yksiköitä voidaan vaihtaa kuljettajan
tietokeskuksen asetusvalikossa
3 113.
Tuulilasinäytön hoito
Puhdista tuulilasin sisäpuoli tarpeen
mukaan lian tai kalvon poistamiseksi,
jotta tuulilasinäytön kuvan terävyys
tai tarkkuus ei heikkene.
Puhdista kojelaudassa sijaitseva
tuulilasinäytön linssi pehmeällä
liinalla, johon on suihkutettu lasinpuh‐
distusainetta. Pyyhi linssi varovasti ja kuivaa se sitten.Järjestelmän rajoitteet
Tuulilasinäyttö ei ehkä toimi oikein,
jos:
● Kojelaudan linssi on esineiden peittämä tai tuulilasi ja linssi eivätole puhtaita.
● Näytön kirkkausasetus on liian himmeä tai kirkas.
● Kuvaa ei ole säädetty oikealle korkeudelle.
● Kuljettaja käyttää polarisoituja aurinkolaseja.
Jos tuulilasinäytön kuva ei muista
syistä näy oikein, ota yhteyttä korjaa‐
moon.
Tuulilasi on osa tuulilasinäytön järjes‐
telmää. Tuulilasin vaihto 3 39.Auton viestit
Viestit näytetään kuljettajan tietokes‐
kuksessa, joissakin tapauksissa
yhdessä varoituksen ja äänimerkin
kanssa.
Paina perustason näytössä
SET/CLR suuntavilkkuvivussa viestin
vahvistamiseksi.

Mittarit ja käyttölaitteet125
Vahvista valinta keski- ja ylätason
näytössä painamalla 9.
Auton ja huollon ilmoitukset
Auton viestit näytetään tekstinä.
Noudata viesteissä annettuja ohjeita.
Viestit värillisessä infonäytössä
Jotkut tärkeät viestit saattavat näkyä
lisäksi värillisessä infonäytössä.
Paina monitoimisäädintä vahvistaak‐
sesi viestin. Jotkut viestit näkyvät vain muutaman sekunnin ajan.
Varoitusäänet
Moottorin käynnistämisen
yhteydessä tai ajon aikana
Vain yksi varoitusääni kuuluu kerral‐
laan.
Turvavöiden kiinnittämisestä muistut‐ tava varoitusääni on etusijalla muihin
varoitusääniin nähden.
● Jos turvavyötä ei ole kiinnitetty.
● Jos jokin ovi tai takaluukku ei ole
kunnolla kiinni liikkeelle lähdet‐
täessä
● Jos seisontajarru on kytkettynä määrätyn nopeuden ylittyessä.
● Jos mukautuva vakionopeussää‐
din kytkeytyy automaattisesti
pois päältä.
● Jos ajetaan liian lähelle edessä olevaa autoa.
● Jos ajetaan liian lähelle edessä olevaa jalankulkijaa.
● Jos ohjelmoitu nopeus tai nopeusrajoitus ylitetään.
● Jos kuljettajan tietokeskukseen tulee varoitusviesti.● Jos elektroninen avain ei ole matkustamossa.
● Jos pysäköintitutka havaitsee esteen.
● Jos tapahtuu tarkoittamaton kais‐
tanvaihto.
● Jos dieselhiukkassuodattimen maksimitaso on saavutettu.
Kun auto pysäköidään ja/tai
kuljettajan ovi avataan
● Ulkovalojen palaessa
● Jos perävaunun vetolaitetta ei ole kytketty.
Autostopin aikana ● Jos kuljettajan ovi avataan.
● Jos jokin Autostop-toiminnon edellytys ei täyty.
Pariston jännite Kun auton akkujännite on alhainen,
varoitusviesti tulee näkyviin kuljetta‐
jan tietokeskuksessa.

126Mittarit ja käyttölaitteet1. Sammuta sähköä kuluttavat lait‐teet, joita ei tarvita turvallista ajoa
varten, esim. istuinlämmitys, taka‐
ikkunan lämmitys ja muut tärkeim‐
mät sähkön kuluttajat.
2. Lataa auton akkua ajamalla jatku‐
vasti jonkin aikaa tai käyttämällä
latauslaitetta.
Varoitusviesti poistuu näytöstä, kun
moottori on käynnistetty kaksi kertaa ilman jännitteen alenemista.
Jos auton akkua ei voi ladata,
korjauta syyn aiheuttaja korjaamolla.Auton räätälöinti
Auton toimintoja voidaan personoida
muuttamalla infonäytön asetuksia.
Jotkut eri kuljettajien henkilökohtai‐
sista asetuksista voidaan tallentaa
yksilöllisesti kuhunkin auton avai‐
meen. Muistiin tallennetut asetukset
3 24.
Auton varustelusta ja maakohtaisista
määräyksistä riippuen jotkut alla
olevista toiminnoista eivät ehkä ole
käytettävissä.
Jotkut toiminnot ovat näkyvissä tai
aktiivisia vain moottorin käydessä.
Omat asetukset 7" Värillinen infonäyttö
Paina ;, valitse Asetukset ja sitten
Auto kosketusnäytöltä.
Vastaavissa alavalikoissa voidaan
muuttaa seuraavia asetuksia:
Auto ● Ilmastointi ja ilmanlaatu
Autom. puhaltimen suurin
nopeus : Muuttaa ohjaamon
ilmastoinnin ilmavirtaa automaat‐
tisessa tilassa.
Automaattinen istuinten
lämmitys : Aktivoi istuimien
lämmityksen automaattisesti.
Automaattinen huurteenpoisto :
Tehostaa tuulilasin kuivumista
valitsemalla automaattisesti
tarvittavat asetukset ja ilmastoin‐ nin automaattitoiminnon.

Mittarit ja käyttölaitteet127Automaattinen takahuurteen‐
poisto : Aktivoi takalasin lämmi‐
tyksen automaattisesti.
● Törmäys-/havaitsemisjärjestel‐
mät
Peruutuskameran apuviivat :
Ottaa takakameran ohjeviivaston näyttämisen infonäytössä käyt‐
töön tai poistaa sen käytöstä.
Etutörmäysvaroitus : Kytkee
etutörmäyksen varoituksen
päälle tai pois.
Automaattiset valmistelut
törmäyksen varalta : Ottaa auto‐
maattisen jarrutustoiminnon
käyttöön tai poistaa sen käytöstä,
jos auto on välittömän törmäyk‐
sen vaarassa. Seuraavat voi
valita: järjestelmä huolehtii jarru‐
tuksen ohjauksesta, varoittaa
äänimerkeillä tai se poistetaan
kokonaan käytöstä.
Automaattinen törmäysvaroitus :
Etutörmäyksen varoituksen
asetusten muuttaminen.
Etuosan jalankulkijoiden suoja :
Etuosan jalankulkijoiden suojankytkeminen päälle tai pois ja sen
asetusten muuttaminen.
Takana olevan risteävän
liikenteen hälytys : Ottaa takana
olevan risteävän liikenteen häly‐
tyksen käyttöön tai poistaa sen
käytöstä.
Pysäköintiavustin : Ultraäänipy‐
säköintitutkan ottaminen käyt‐
töön tai poistaminen käytöstä.
Käyttöönoton voi valita ilman
perävaunun vetolaitetta tai sen
kanssa.
Vapaa ajo -ohje : Ottaa liikkeelle‐
lähtömuistutuksen käyttöön tai
poistaa sen käytöstä, kun
mukautuva vakionopeussäädin
pitää autoa paikallaan.
Sivukatvetunnistimen varoitus :
Ottaa kuolleen kulman varoituk‐
sen käyttöön tai poistaa sen
käytöstä.
● Mukavuus ja käytännöllisyys
Automaattinen haku muistista :
Sähkötoimisen istuimen säätöjen tallennettujen asetusten muutta‐
minen.Helppokulkuinen kuljettajan
istuin : Sähkötoimisen istuimen
helpon poistumistoiminnon otta‐
minen käyttöön tai poistaminen
käytöstä.
Merkkiäänen voimakkuus : Varoi‐
tusäänien äänenvoimakkuuden
muuttaminen.
Peilien kääntö peruutettaessa :
Ulkopeilien pysäköintiaputoimin‐
non ottaminen käyttöön tai pois‐ taminen käytöstä.
Automaattinen peilien taitto :
Ottaa ulkopeilien taittamisen
kauko-ohjaimen avulla käyttöön
tai poistaa sen käytöstä.
Kuljett. personointivalinnat :
Räätälöintitoiminnon ottaminen
käyttöön tai poistaminen
käytöstä.
Pyyhkimien sadetunnistin : Ottaa
tuulilasin automaattisen pyyhki‐
misen sadetunnistimen avulla käyttöön tai poistaa sen käytöstä.

128Mittarit ja käyttölaitteetAutomaattinen peruutuspyyh‐
intä : Takalasinpyyhkimen auto‐
maattisen käynnistyksen käyt‐
töönotto tai käytöstä poistaminen kytkettäessä peruutusvaihde.
Laajennettu mäkilähtöavustin :
Vaihtaa mäkilähtöavun ja laajen‐ netun pidon mäkilähtöavun välillä
● Valot
Auton paikanninvalot : Ottaa
sisääntulovalot käyttöön tai pois‐
taa ne käytöstä.
Poistumisvalot : Poistumisvalojen
ottaminen käyttöön tai poistami‐
nen käytöstä ja toiminnon keston
muuttaminen.
Vasemman- tai oikeanpuoleinen
liikenne : Vaihto vasemman- tai
oikeanpuoleisen ohjauksen valo‐
jen välillä.
Mukautuvat ajovalot : LED-ajova‐
lojen toimintojen asetusten muut‐ taminen.
● Ovien keskuslukitus
Avatun oven lukituksenesto
poissa : Ovien lukitustoiminnon
käyttöönotto tai poistaminen
käytöstä jonkin oven ollessa auki.Automaattinen ovien lukitus :
Ovien automaattisen lukituksen
käyttöönotto tai poistaminen
käytöstä sytytysvirran kytkemi‐
sen jälkeen.
Viivästetty oven lukitus : Viiväste‐
tyn ovien lukituksen käyttöön
ottaminen tai poistaminen
käytöstä. Tämä toiminto viiväs‐
tyttää ovien lukkiutumista,
kunnes kaikki ovet on suljettu.
● Etälukitus, lukituksen avaus,
käynnistys
Etäavauksen kuittaus valoin :
Varoitusvilkkujen välähtämisen ottaminen käyttöön tai käytöstä
poistaminen lukituksen avauk‐
sen yhteydessä.
Kaukosäädön palaute : Vaihtaa
auton lukituksen yhteydessä annettavan palautteen.
Oven etäavaus : Konfiguraation
muuttaminen siten, että joko vain kuljettajan oven tai koko auton
lukitus avautuu.
Etäavattujen ovien uudelleenlu‐
kitus : Automaattisen uudelleen‐
lukituksen käyttöön ottaminen taikäytöstä poistaminen lukituksen
avauksen jälkeen, kun ovia ei
avata.
Ikkunoiden etäkäyttö : Kytkee
sähkötoimisten ikkunoiden
käytön elektronisella avaimella
päälle tai pois.
Passiivinen ovien lukituksen
avaus : Konfiguraation muuttami‐
nen siten, että joko vain kuljetta‐
jan oven tai koko auton lukitus
avautuu.
Passiivinen oven lukitus : Passii‐
visen lukituksen käyttöönotto tai
poistaminen käytöstä. Tämä
toiminto lukitsee auton automaat‐
tisesti joidenkin sekuntien kulut‐
tua, jos kaikki ovet on suljettu ja
elektroninen avain on poistettu
autosta.
Kauko-ohjain autossa -hälytys :
Ottaa käyttöön tai poistaa
käytöstä varoitusäänen elektro‐
nisen avaimen jäädessä autoon.
Omat asetukset 8" Värillinen infonäyttö
