OPEL INSIGNIA BREAK 2018.5 Ohjekirja (in Finnish)

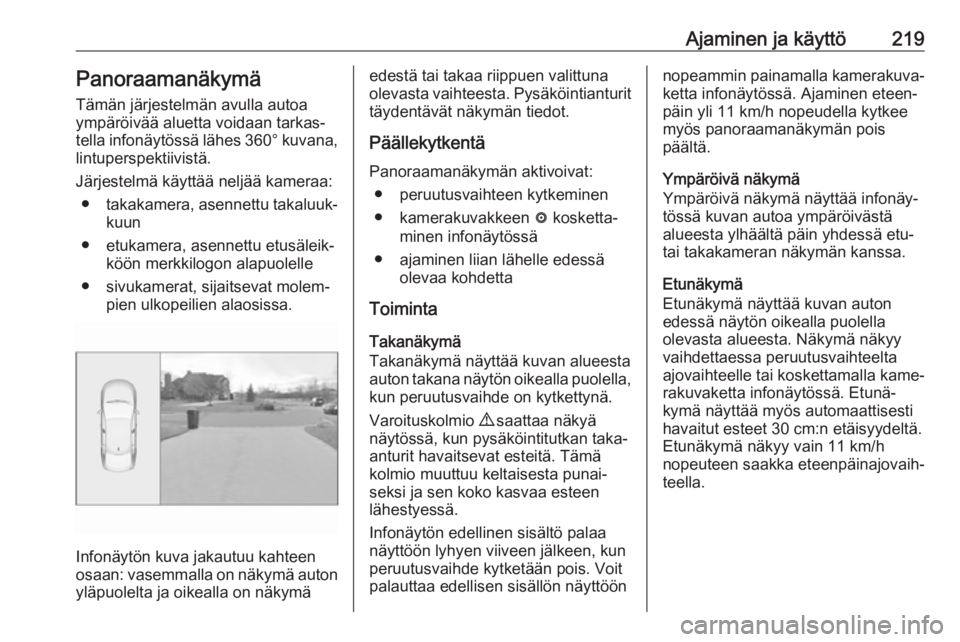

Ajaminen ja käyttö219Panoraamanäkymä
Tämän järjestelmän avulla autoa ympäröivää aluetta voidaan tarkas‐
tella infonäytössä lähes 360° kuvana,
lintuperspektiivistä.
Järjestelmä käyttää neljää kameraa: ● takakamera, asennettu takaluuk‐
kuun
● etukamera, asennettu etusäleik‐ köön merkkilogon alapuolelle
● sivukamerat, sijaitsevat molem‐ pien ulkopeilien alaosissa.
Infonäytön kuva jakautuu kahteen
osaan: vasemmalla on näkymä auton
yläpuolelta ja oikealla on näkymä
edestä tai takaa riippuen valittuna
olevasta vaihteesta. Pysäköintianturit täydentävät näkymän tiedot.
Päällekytkentä Panoraamanäkymän aktivoivat: ● peruutusvaihteen kytkeminen
● kamerakuvakkeen ë kosketta‐
minen infonäytössä
● ajaminen liian lähelle edessä olevaa kohdetta
Toiminta
Takanäkymä
Takanäkymä näyttää kuvan alueesta auton takana näytön oikealla puolella, kun peruutusvaihde on kytkettynä.
Varoituskolmio 9 saattaa näkyä
näytössä, kun pysäköintitutkan taka-
anturit havaitsevat esteitä. Tämä
kolmio muuttuu keltaisesta punai‐
seksi ja sen koko kasvaa esteen
lähestyessä.
Infonäytön edellinen sisältö palaa
näyttöön lyhyen viiveen jälkeen, kun
peruutusvaihde kytketään pois. Voit
palauttaa edellisen sisällön näyttöönnopeammin painamalla kamerakuva‐
ketta infonäytössä. Ajaminen eteen‐
päin yli 11 km/h nopeudella kytkee
myös panoraamanäkymän pois
päältä.
Ympäröivä näkymä
Ympäröivä näkymä näyttää infonäy‐
tössä kuvan autoa ympäröivästä
alueesta ylhäältä päin yhdessä etu-
tai takakameran näkymän kanssa.
Etunäkymä
Etunäkymä näyttää kuvan auton
edessä näytön oikealla puolella
olevasta alueesta. Näkymä näkyy
vaihdettaessa peruutusvaihteelta
ajovaihteelle tai koskettamalla kame‐
rakuvaketta infonäytössä. Etunä‐
kymä näyttää myös automaattisesti
havaitut esteet 30 cm:n etäisyydeltä.
Etunäkymä näkyy vain 11 km/h
nopeuteen saakka eteenpäinajovaih‐
teella.

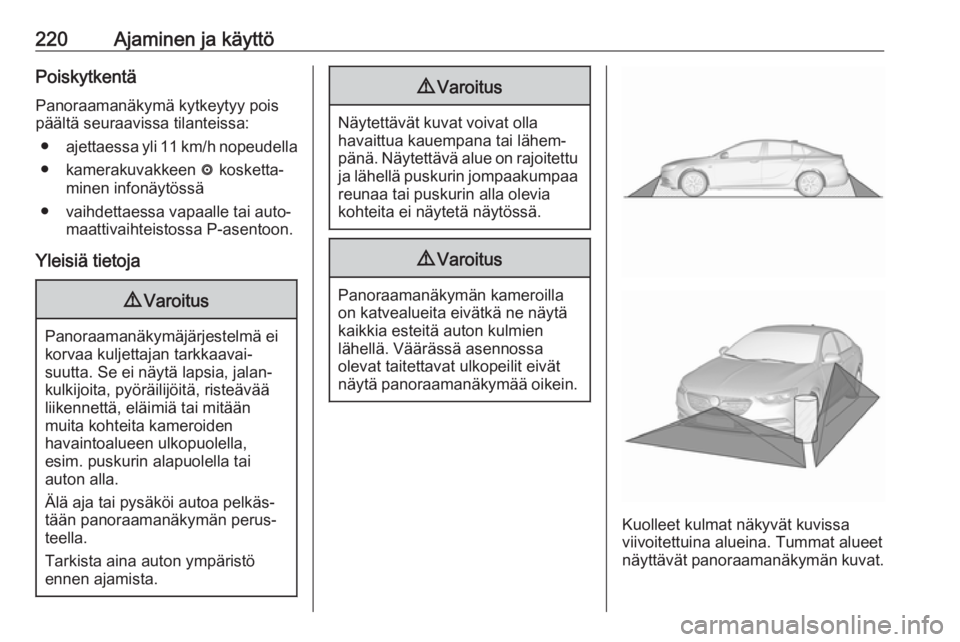

220Ajaminen ja käyttöPoiskytkentä
Panoraamanäkymä kytkeytyy pois päältä seuraavissa tilanteissa:
● ajettaessa yli 11 km/h nopeudella
● kamerakuvakkeen ë kosketta‐
minen infonäytössä
● vaihdettaessa vapaalle tai auto‐ maattivaihteistossa P-asentoon.
Yleisiä tietoja9 Varoitus
Panoraamanäkymäjärjestelmä ei
korvaa kuljettajan tarkkaavai‐
suutta. Se ei näytä lapsia, jalan‐ kulkijoita, pyöräilijöitä, risteävää
liikennettä, eläimiä tai mitään
muita kohteita kameroiden
havaintoalueen ulkopuolella,
esim. puskurin alapuolella tai
auton alla.
Älä aja tai pysäköi autoa pelkäs‐
tään panoraamanäkymän perus‐
teella.
Tarkista aina auton ympäristö
ennen ajamista.
9 Varoitus
Näytettävät kuvat voivat olla
havaittua kauempana tai lähem‐
pänä. Näytettävä alue on rajoitettu ja lähellä puskurin jompaakumpaa
reunaa tai puskurin alla olevia
kohteita ei näytetä näytössä.
9 Varoitus
Panoraamanäkymän kameroilla
on katvealueita eivätkä ne näytä kaikkia esteitä auton kulmien
lähellä. Väärässä asennossa
olevat taitettavat ulkopeilit eivät
näytä panoraamanäkymää oikein.
Kuolleet kulmat näkyvät kuvissa
viivoitettuina alueina. Tummat alueet
näyttävät panoraamanäkymän kuvat.

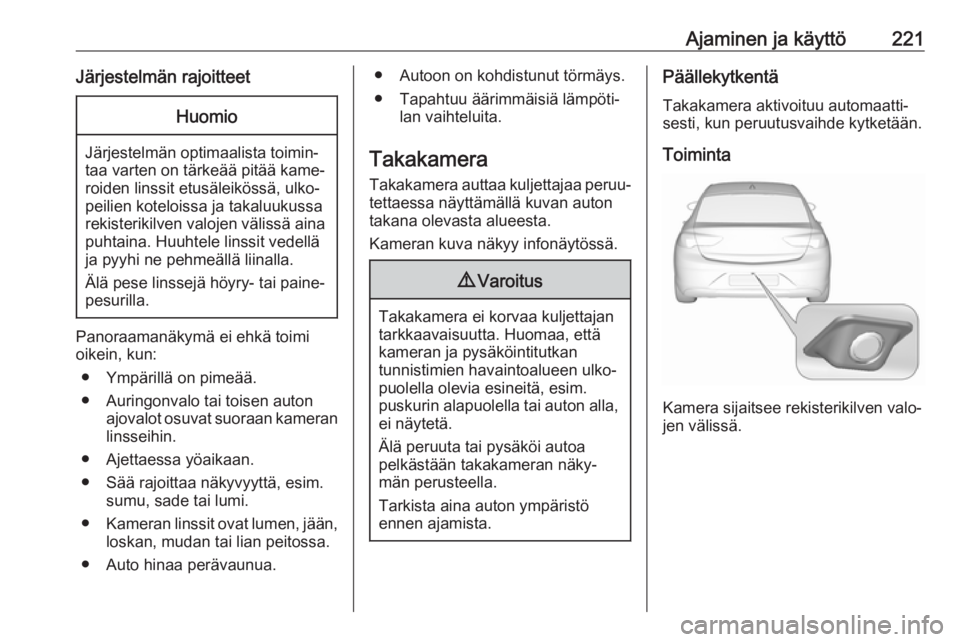

Ajaminen ja käyttö221Järjestelmän rajoitteetHuomio
Järjestelmän optimaalista toimin‐
taa varten on tärkeää pitää kame‐
roiden linssit etusäleikössä, ulko‐ peilien koteloissa ja takaluukussa
rekisterikilven valojen välissä aina puhtaina. Huuhtele linssit vedellä
ja pyyhi ne pehmeällä liinalla.
Älä pese linssejä höyry- tai paine‐
pesurilla.
Panoraamanäkymä ei ehkä toimi
oikein, kun:
● Ympärillä on pimeää.
● Auringonvalo tai toisen auton ajovalot osuvat suoraan kameran
linsseihin.
● Ajettaessa yöaikaan.
● Sää rajoittaa näkyvyyttä, esim. sumu, sade tai lumi.
● Kameran linssit ovat lumen, jään,
loskan, mudan tai lian peitossa.
● Auto hinaa perävaunua.
● Autoon on kohdistunut törmäys.
● Tapahtuu äärimmäisiä lämpöti‐ lan vaihteluita.
Takakamera Takakamera auttaa kuljettajaa peruu‐
tettaessa näyttämällä kuvan auton
takana olevasta alueesta.
Kameran kuva näkyy infonäytössä.9 Varoitus
Takakamera ei korvaa kuljettajan
tarkkaavaisuutta. Huomaa, että
kameran ja pysäköintitutkan
tunnistimien havaintoalueen ulko‐
puolella olevia esineitä, esim.
puskurin alapuolella tai auton alla, ei näytetä.
Älä peruuta tai pysäköi autoa
pelkästään takakameran näky‐
män perusteella.
Tarkista aina auton ympäristö
ennen ajamista.
Päällekytkentä
Takakamera aktivoituu automaatti‐
sesti, kun peruutusvaihde kytketään.
Toiminta
Kamera sijaitsee rekisterikilven valo‐
jen välissä.

222Ajaminen ja käyttö
Kameran näyttämä alue on rajoitettu.Kuvassa näkyvä etäisyys poikkeaa
todellisesta etäisyydestä.
Ohjeviivasto
Dynaamiset opasviivat ovat vaaka‐ suuntaisia yhden metrin välein näky‐
viä viivoja, jotka näkyvät näytössä ja
joiden avulla voidaan määrittää etäi‐
syys näytettyihin kohteisiin.Auton liikerata näkyy ohjauskulman mukaisesti.
Varoitussymbolit
Varoitussymbolit ilmaistaan
kolmioina 9 kuvassa, ne osoittavat
kehittyneen pysäköintiavustimen
takatunnistimien havaitsemat esteet.
Lisäksi 9 tulee näkyviin infonäytön
ylimmälle riville auton ympäristön
tarkistamista koskevan varoituksen
kanssa.
Poiskytkentä
Kamera kytkeytyy pois päältä määrä‐ tyn nopeuden ylittyessä eteenpäin
ajossa tai jos peruutusvaihde ei ole
kytkettynä noin 10 sekunnin aikana.
Ohjeviivaston ja varoitussymboleiden
poiskytkentä
7" värillinen infonäyttö: visuaaliset
opastusviivat ja varoitussymbolit
voidaan kytkeä päälle ja pois näytön
alaosan kosketuspainikkeilla.
8" värillinen infonäyttö: visuaaliset
opastusviivat ja varoitussymbolit
voidaan kytkeä päälle ja pois

Ajaminen ja käyttö223infonäytön asetusvalikossa. Valitse
soveltuva asetus kohdassa
Asetukset , I Peruutuskamera .
Infonäyttö 3 120.
Auton räätälöinti 3 126.
Järjestelmän rajoitteet Takakamera ei ehkä toimi oikein, kun: ● Ympärillä on pimeää.
● Auringonvalo tai toisen auton ajovalot osuvat suoraan kameranlinsseihin.
● Ajettaessa yöaikaan.
● Sää rajoittaa näkyvyyttä, esim. sumu, sade tai lumi.
● Kameran linssit ovat lumen, jään,
loskan, mudan tai lian peitossa.
Puhdista linssi, huuhtele se
vedellä ja pyyhi kuivaksi
pehmeällä liinalla.
● Auto hinaa perävaunua.
● Auton takaosaan on kohdistunut törmäys.
● Tapahtuu äärimmäisiä lämpöti‐ lan vaihteluita.Vikaviestit näkyvät symbolin 9
kanssa infonäytössä ylärivillä.

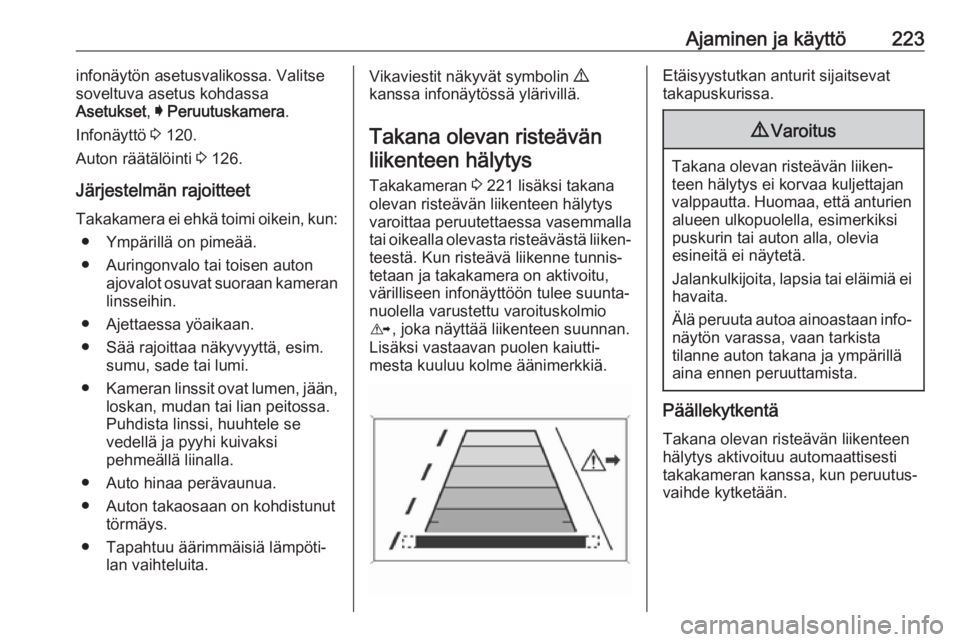

Takana olevan risteävän liikenteen hälytys
Takakameran 3 221 lisäksi takana
olevan risteävän liikenteen hälytys
varoittaa peruutettaessa vasemmalla
tai oikealla olevasta risteävästä liiken‐
teestä. Kun risteävä liikenne tunnis‐
tetaan ja takakamera on aktivoitu,
värilliseen infonäyttöön tulee suunta‐ nuolella varustettu varoituskolmio
K , joka näyttää liikenteen suunnan.
Lisäksi vastaavan puolen kaiutti‐
mesta kuuluu kolme äänimerkkiä.Etäisyystutkan anturit sijaitsevat
takapuskurissa.9 Varoitus
Takana olevan risteävän liiken‐
teen hälytys ei korvaa kuljettajan
valppautta. Huomaa, että anturien alueen ulkopuolella, esimerkiksi
puskurin tai auton alla, olevia
esineitä ei näytetä.
Jalankulkijoita, lapsia tai eläimiä ei havaita.
Älä peruuta autoa ainoastaan info‐
näytön varassa, vaan tarkista
tilanne auton takana ja ympärillä
aina ennen peruuttamista.
Päällekytkentä
Takana olevan risteävän liikenteen
hälytys aktivoituu automaattisesti
takakameran kanssa, kun peruutus‐
vaihde kytketään.

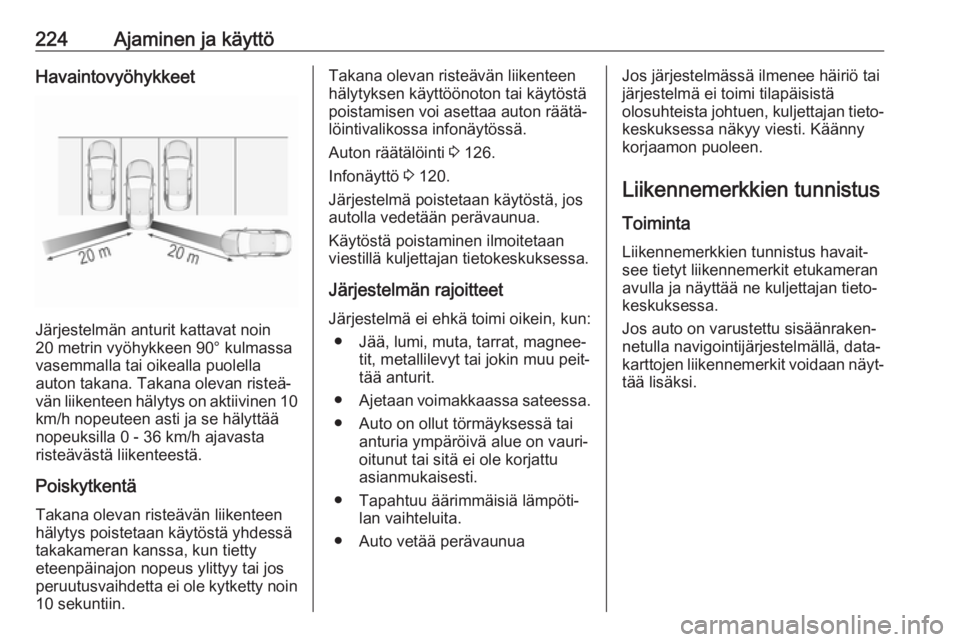

224Ajaminen ja käyttöHavaintovyöhykkeet
Järjestelmän anturit kattavat noin
20 metrin vyöhykkeen 90° kulmassa
vasemmalla tai oikealla puolella
auton takana. Takana olevan risteä‐
vän liikenteen hälytys on aktiivinen 10 km/h nopeuteen asti ja se hälyttää
nopeuksilla 0 - 36 km/h ajavasta
risteävästä liikenteestä.
Poiskytkentä
Takana olevan risteävän liikenteen
hälytys poistetaan käytöstä yhdessä takakameran kanssa, kun tietty
eteenpäinajon nopeus ylittyy tai jos
peruutusvaihdetta ei ole kytketty noin 10 sekuntiin.
Takana olevan risteävän liikenteen
hälytyksen käyttöönoton tai käytöstä
poistamisen voi asettaa auton räätä‐
löintivalikossa infonäytössä.
Auton räätälöinti 3 126.
Infonäyttö 3 120.
Järjestelmä poistetaan käytöstä, jos
autolla vedetään perävaunua.
Käytöstä poistaminen ilmoitetaan
viestillä kuljettajan tietokeskuksessa.
Järjestelmän rajoitteet Järjestelmä ei ehkä toimi oikein, kun: ● Jää, lumi, muta, tarrat, magnee‐ tit, metallilevyt tai jokin muu peit‐
tää anturit.
● Ajetaan voimakkaassa sateessa.
● Auto on ollut törmäyksessä tai anturia ympäröivä alue on vauri‐
oitunut tai sitä ei ole korjattu
asianmukaisesti.
● Tapahtuu äärimmäisiä lämpöti‐ lan vaihteluita.
● Auto vetää perävaunuaJos järjestelmässä ilmenee häiriö tai
järjestelmä ei toimi tilapäisistä
olosuhteista johtuen, kuljettajan tieto‐
keskuksessa näkyy viesti. Käänny
korjaamon puoleen.
Liikennemerkkien tunnistus
Toiminta
Liikennemerkkien tunnistus havait‐
see tietyt liikennemerkit etukameran
avulla ja näyttää ne kuljettajan tieto‐
keskuksessa.
Jos auto on varustettu sisäänraken‐
netulla navigointijärjestelmällä, data‐
karttojen liikennemerkit voidaan näyt‐
tää lisäksi.

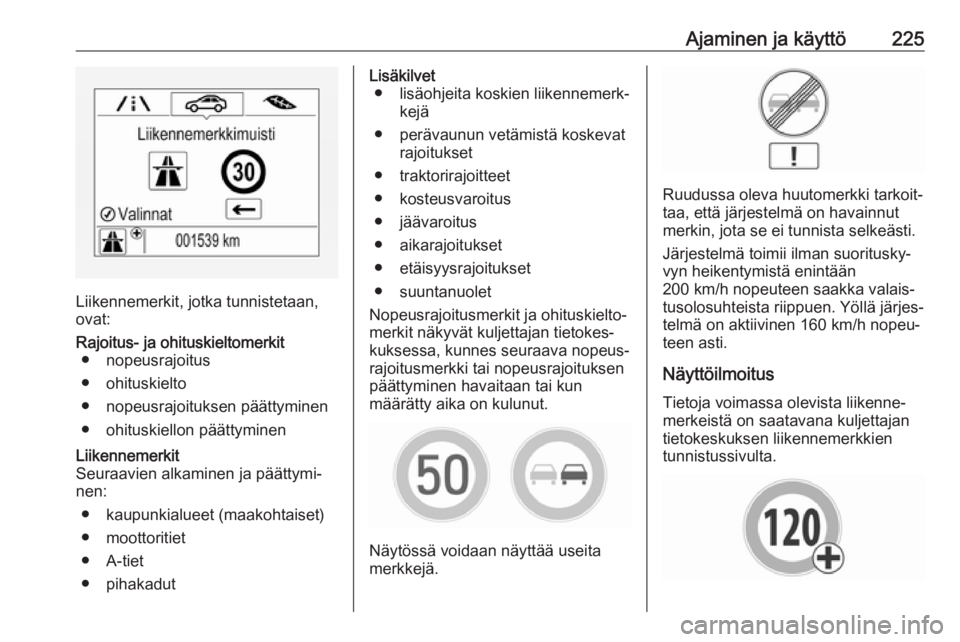

Ajaminen ja käyttö225
Liikennemerkit, jotka tunnistetaan,
ovat:
Rajoitus- ja ohituskieltomerkit ● nopeusrajoitus
● ohituskielto
● nopeusrajoituksen päättyminen
● ohituskiellon päättyminenLiikennemerkit
Seuraavien alkaminen ja päättymi‐
nen:
● kaupunkialueet (maakohtaiset)● moottoritiet
● A-tiet
● pihakadutLisäkilvet ● lisäohjeita koskien liikennemerk‐ kejä
● perävaunun vetämistä koskevat rajoitukset
● traktorirajoitteet
● kosteusvaroitus
● jäävaroitus
● aikarajoitukset
● etäisyysrajoitukset
● suuntanuolet
Nopeusrajoitusmerkit ja ohituskielto‐
merkit näkyvät kuljettajan tietokes‐
kuksessa, kunnes seuraava nopeus‐
rajoitusmerkki tai nopeusrajoituksen päättyminen havaitaan tai kun
määrätty aika on kulunut.
Näytössä voidaan näyttää useita
merkkejä.
Ruudussa oleva huutomerkki tarkoit‐
taa, että järjestelmä on havainnut
merkin, jota se ei tunnista selkeästi.
Järjestelmä toimii ilman suoritusky‐
vyn heikentymistä enintään
200 km/h nopeuteen saakka valais‐
tusolosuhteista riippuen. Yöllä järjes‐
telmä on aktiivinen 160 km/h nopeu‐
teen asti.
Näyttöilmoitus
Tietoja voimassa olevista liikenne‐
merkeistä on saatavana kuljettajan
tietokeskuksen liikennemerkkien
tunnistussivulta.

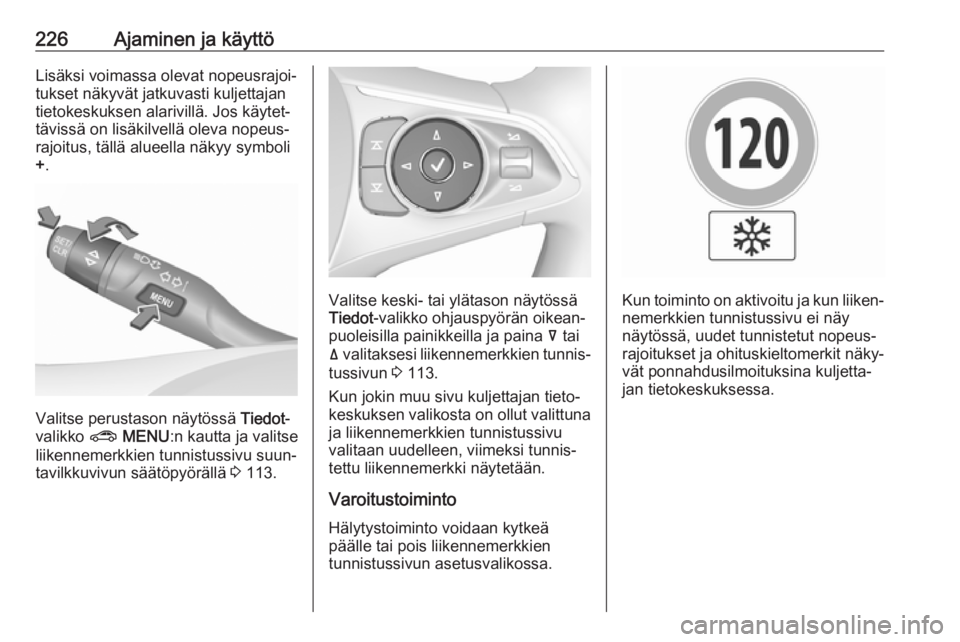

226Ajaminen ja käyttöLisäksi voimassa olevat nopeusrajoi‐
tukset näkyvät jatkuvasti kuljettajan
tietokeskuksen alarivillä. Jos käytet‐
tävissä on lisäkilvellä oleva nopeus‐
rajoitus, tällä alueella näkyy symboli
+ .
Valitse perustason näytössä Tiedot-
valikko ? MENU :n kautta ja valitse
liikennemerkkien tunnistussivu suun‐
tavilkkuvivun säätöpyörällä 3 113.
Valitse keski- tai ylätason näytössä
Tiedot -valikko ohjauspyörän oikean‐
puoleisilla painikkeilla ja paina å tai
ä valitaksesi liikennemerkkien tunnis‐
tussivun 3 113.
Kun jokin muu sivu kuljettajan tieto‐ keskuksen valikosta on ollut valittuna
ja liikennemerkkien tunnistussivu
valitaan uudelleen, viimeksi tunnis‐
tettu liikennemerkki näytetään.
Varoitustoiminto
Hälytystoiminto voidaan kytkeä
päälle tai pois liikennemerkkien
tunnistussivun asetusvalikossa.Kun toiminto on aktivoitu ja kun liiken‐
nemerkkien tunnistussivu ei näy
näytössä, uudet tunnistetut nopeus‐
rajoitukset ja ohituskieltomerkit näky‐ vät ponnahdusilmoituksina kuljetta‐
jan tietokeskuksessa.

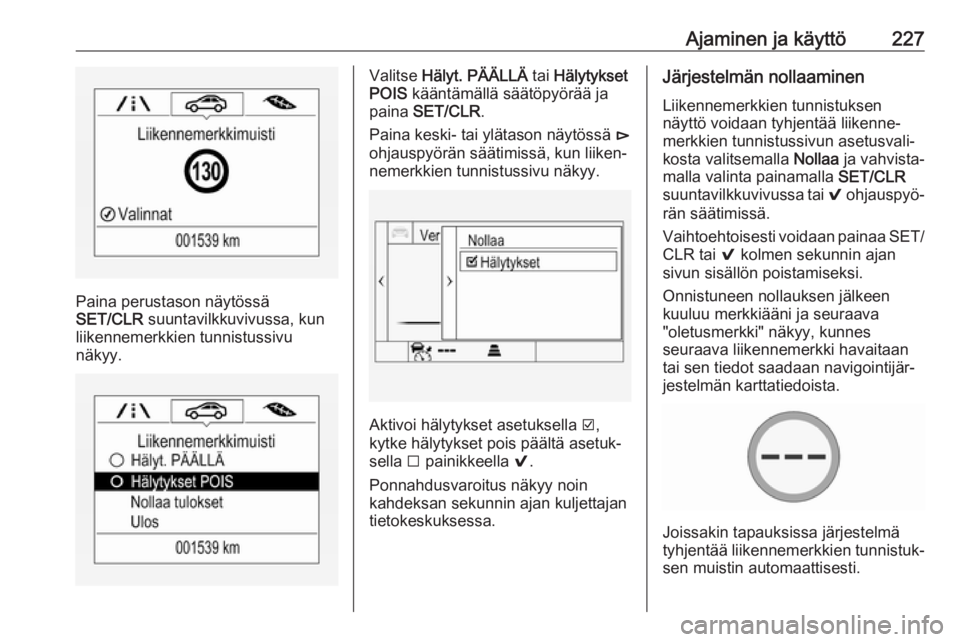

Ajaminen ja käyttö227
Paina perustason näytössä
SET/CLR suuntavilkkuvivussa, kun
liikennemerkkien tunnistussivu
näkyy.
Valitse Hälyt. PÄÄLLÄ tai Hälytykset
POIS kääntämällä säätöpyörää ja
paina SET/CLR .
Paina keski- tai ylätason näytössä é
ohjauspyörän säätimissä, kun liiken‐
nemerkkien tunnistussivu näkyy.
Aktivoi hälytykset asetuksella J,
kytke hälytykset pois päältä asetuk‐
sella I painikkeella 9.
Ponnahdusvaroitus näkyy noin
kahdeksan sekunnin ajan kuljettajan
tietokeskuksessa.
Järjestelmän nollaaminen
Liikennemerkkien tunnistuksen
näyttö voidaan tyhjentää liikenne‐
merkkien tunnistussivun asetusvali‐
kosta valitsemalla Nollaa ja vahvista‐
malla valinta painamalla SET/CLR
suuntavilkkuvivussa tai 9 ohjauspyö‐
rän säätimissä.
Vaihtoehtoisesti voidaan painaa SET/
CLR tai 9 kolmen sekunnin ajan
sivun sisällön poistamiseksi.
Onnistuneen nollauksen jälkeen
kuuluu merkkiääni ja seuraava
"oletusmerkki" näkyy, kunnes
seuraava liikennemerkki havaitaan
tai sen tiedot saadaan navigointijär‐
jestelmän karttatiedoista.
Joissakin tapauksissa järjestelmä
tyhjentää liikennemerkkien tunnistuk‐ sen muistin automaattisesti.

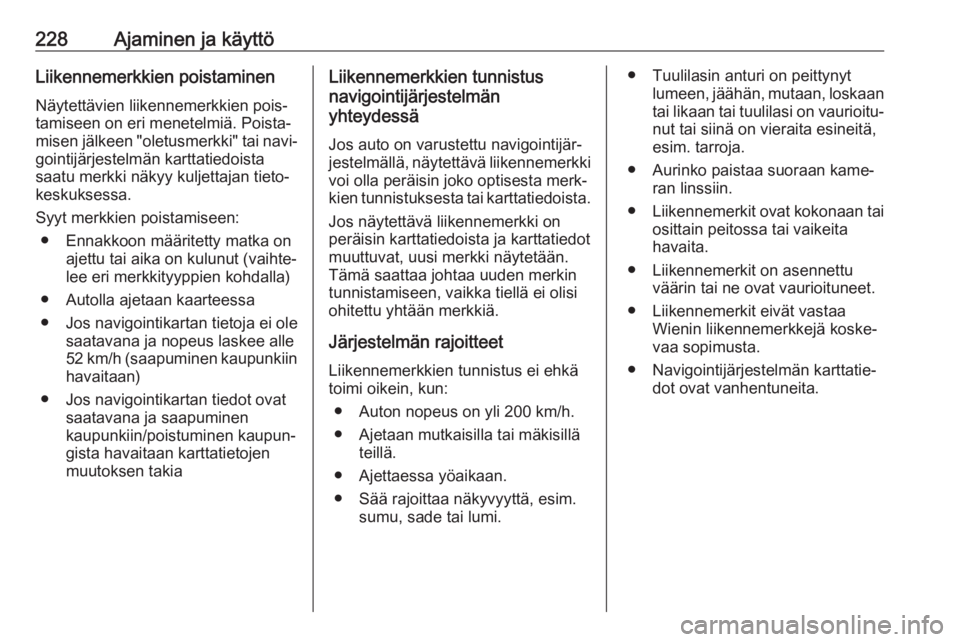

228Ajaminen ja käyttöLiikennemerkkien poistaminenNäytettävien liikennemerkkien pois‐
tamiseen on eri menetelmiä. Poista‐
misen jälkeen "oletusmerkki" tai navi‐
gointijärjestelmän karttatiedoista
saatu merkki näkyy kuljettajan tieto‐
keskuksessa.
Syyt merkkien poistamiseen: ● Ennakkoon määritetty matka on ajettu tai aika on kulunut (vaihte‐
lee eri merkkityyppien kohdalla)
● Autolla ajetaan kaarteessa
● Jos navigointikartan tietoja ei ole saatavana ja nopeus laskee alle
52 km/h (saapuminen kaupunkiin
havaitaan)
● Jos navigointikartan tiedot ovat saatavana ja saapuminen
kaupunkiin/poistuminen kaupun‐
gista havaitaan karttatietojen
muutoksen takiaLiikennemerkkien tunnistus
navigointijärjestelmän
yhteydessä
Jos auto on varustettu navigointijär‐
jestelmällä, näytettävä liikennemerkki voi olla peräisin joko optisesta merk‐kien tunnistuksesta tai karttatiedoista.
Jos näytettävä liikennemerkki on
peräisin karttatiedoista ja karttatiedot
muuttuvat, uusi merkki näytetään.
Tämä saattaa johtaa uuden merkin
tunnistamiseen, vaikka tiellä ei olisi
ohitettu yhtään merkkiä.
Järjestelmän rajoitteet Liikennemerkkien tunnistus ei ehkä
toimi oikein, kun:
● Auton nopeus on yli 200 km/h.
● Ajetaan mutkaisilla tai mäkisillä teillä.
● Ajettaessa yöaikaan.
● Sää rajoittaa näkyvyyttä, esim. sumu, sade tai lumi.● Tuulilasin anturi on peittynytlumeen, jäähän, mutaan, loskaantai likaan tai tuulilasi on vaurioitu‐
nut tai siinä on vieraita esineitä,
esim. tarroja.
● Aurinko paistaa suoraan kame‐ ran linssiin.
● Liikennemerkit ovat kokonaan tai
osittain peitossa tai vaikeita
havaita.
● Liikennemerkit on asennettu väärin tai ne ovat vaurioituneet.
● Liikennemerkit eivät vastaa Wienin liikennemerkkejä koske‐
vaa sopimusta.
● Navigointijärjestelmän karttatie‐ dot ovat vanhentuneita.
