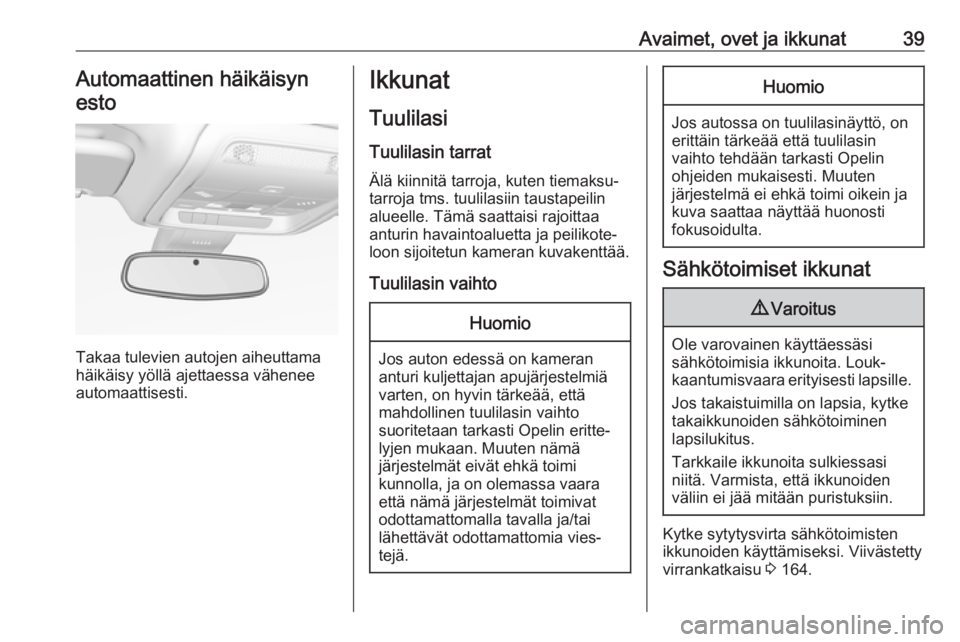

Avaimet, ovet ja ikkunat39Automaattinen häikäisynesto
Takaa tulevien autojen aiheuttama
häikäisy yöllä ajettaessa vähenee
automaattisesti.
Ikkunat
Tuulilasi
Tuulilasin tarrat Älä kiinnitä tarroja, kuten tiemaksu‐
tarroja tms. tuulilasiin taustapeilin
alueelle. Tämä saattaisi rajoittaa
anturin havaintoaluetta ja peilikote‐
loon sijoitetun kameran kuvakenttää.
Tuulilasin vaihtoHuomio
Jos auton edessä on kameran anturi kuljettajan apujärjestelmiä
varten, on hyvin tärkeää, että
mahdollinen tuulilasin vaihto
suoritetaan tarkasti Opelin eritte‐
lyjen mukaan. Muuten nämä
järjestelmät eivät ehkä toimi
kunnolla, ja on olemassa vaara
että nämä järjestelmät toimivat
odottamattomalla tavalla ja/tai
lähettävät odottamattomia vies‐
tejä.
Huomio
Jos autossa on tuulilasinäyttö, on
erittäin tärkeää että tuulilasin
vaihto tehdään tarkasti Opelin
ohjeiden mukaisesti. Muuten
järjestelmä ei ehkä toimi oikein ja
kuva saattaa näyttää huonosti
fokusoidulta.
Sähkötoimiset ikkunat
9 Varoitus
Ole varovainen käyttäessäsi
sähkötoimisia ikkunoita. Louk‐
kaantumisvaara erityisesti lapsille.
Jos takaistuimilla on lapsia, kytke
takaikkunoiden sähkötoiminen
lapsilukitus.
Tarkkaile ikkunoita sulkiessasi
niitä. Varmista, että ikkunoiden
väliin ei jää mitään puristuksiin.
Kytke sytytysvirta sähkötoimisten
ikkunoiden käyttämiseksi. Viivästetty
virrankatkaisu 3 164.

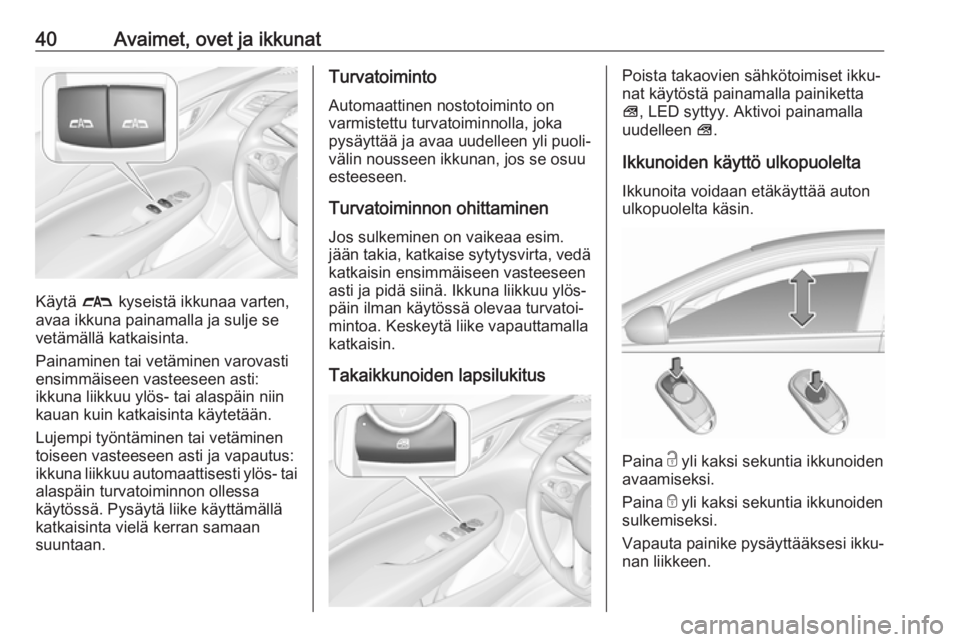

40Avaimet, ovet ja ikkunat
Käytä # kyseistä ikkunaa varten,
avaa ikkuna painamalla ja sulje se vetämällä katkaisinta.
Painaminen tai vetäminen varovasti
ensimmäiseen vasteeseen asti:
ikkuna liikkuu ylös- tai alaspäin niin
kauan kuin katkaisinta käytetään.
Lujempi työntäminen tai vetäminen
toiseen vasteeseen asti ja vapautus:
ikkuna liikkuu automaattisesti ylös- tai alaspäin turvatoiminnon ollessa
käytössä. Pysäytä liike käyttämällä
katkaisinta vielä kerran samaan
suuntaan.
Turvatoiminto
Automaattinen nostotoiminto on
varmistettu turvatoiminnolla, joka
pysäyttää ja avaa uudelleen yli puoli‐
välin nousseen ikkunan, jos se osuu
esteeseen.
Turvatoiminnon ohittaminen
Jos sulkeminen on vaikeaa esim.
jään takia, katkaise sytytysvirta, vedä katkaisin ensimmäiseen vasteeseen
asti ja pidä siinä. Ikkuna liikkuu ylös‐
päin ilman käytössä olevaa turvatoi‐
mintoa. Keskeytä liike vapauttamalla katkaisin.
Takaikkunoiden lapsilukitusPoista takaovien sähkötoimiset ikku‐
nat käytöstä painamalla painiketta
V , LED syttyy. Aktivoi painamalla
uudelleen V.
Ikkunoiden käyttö ulkopuolelta Ikkunoita voidaan etäkäyttää auton
ulkopuolelta käsin.
Paina c yli kaksi sekuntia ikkunoiden
avaamiseksi.
Paina e yli kaksi sekuntia ikkunoiden
sulkemiseksi.
Vapauta painike pysäyttääksesi ikku‐
nan liikkeen.

Avaimet, ovet ja ikkunat41Jos ikkunat avataan tai suljetaan
kokonaan, varoitusvilkut vilkkuvat
kahdesti.
Ylikuormitus
Jos ikkunoita käytetään toistuvasti
lyhyin aikavälein, niiden käyttö
katkaistaan joksikin aikaa.
Sähkötoimisten ikkunoiden
alustaminen
Jos ikkunoita ei voida sulkea auto‐
maattisesti (esimerkiksi akun irtikyt‐ kennän jälkeen), kuljettajan tietokes‐
kuksessa näytetään varoitusviesti.
Auton viestit 3 124.
Aktivoi ikkunannostimet seuraavasti: 1. Sulje ovet.
2. Kytke sytytysvirta.
3. Vedä katkaisimesta, kunnes ikkuna on kiinni, ja jatka vetämistä
vielä kaksi sekuntia.
4. Paina katkaisinta, kunnes ikkuna on kokonaan auki, ja jatka paina‐
mista vielä kaksi sekuntia.
5. Toista kaikkien ikkunoiden kohdalla.Takalasin lämmitys
Käytetään painamalla b yhdessä
ulkopeilien lämmityksen kanssa.
Painikkeen LED syttyy.
Lämmitys toimii moottorin käydessä
ja kytkeytyy automaattisesti pois
toiminnasta lyhyen ajan kuluttua.
Tuulilasin lämmitys
Käytetään painamalla ,. Painik‐
keen LED syttyy.
Lämmitys toimii moottorin käydessä
ja kytkeytyy automaattisesti pois
toiminnasta lyhyen ajan kuluttua.
Jos painiketta , painetaan useam‐
min kuin kerran saman sytytysjakson aikana, lämmitys toimii vielä kolmen
minuutin ajan.
Häikäisysuojat Häikäisysuojat voidaan kääntää alas
tai sivulle suojaamaan sivuikkunasta
tulevalta häikäisyltä.

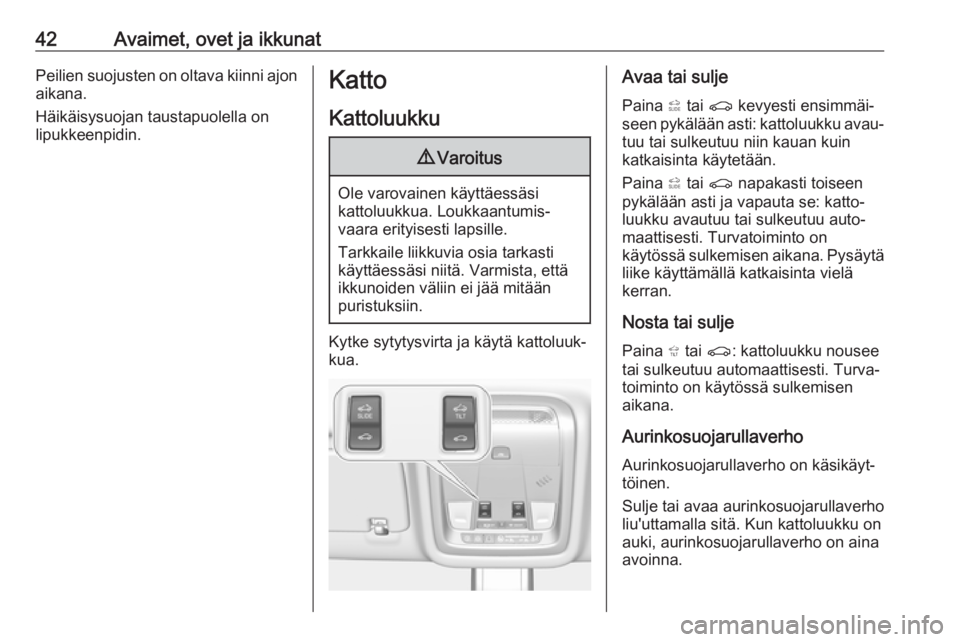

42Avaimet, ovet ja ikkunatPeilien suojusten on oltava kiinni ajon
aikana.
Häikäisysuojan taustapuolella on
lipukkeenpidin.Katto
Kattoluukku9 Varoitus
Ole varovainen käyttäessäsi
kattoluukkua. Loukkaantumis‐
vaara erityisesti lapsille.
Tarkkaile liikkuvia osia tarkasti
käyttäessäsi niitä. Varmista, että
ikkunoiden väliin ei jää mitään
puristuksiin.
Kytke sytytysvirta ja käytä kattoluuk‐
kua.
Avaa tai sulje
Paina * tai r kevyesti ensimmäi‐
seen pykälään asti: kattoluukku avau‐ tuu tai sulkeutuu niin kauan kuinkatkaisinta käytetään.
Paina * tai r napakasti toiseen
pykälään asti ja vapauta se: katto‐
luukku avautuu tai sulkeutuu auto‐
maattisesti. Turvatoiminto on
käytössä sulkemisen aikana. Pysäytä liike käyttämällä katkaisinta vielä
kerran.
Nosta tai sulje
Paina + tai r: kattoluukku nousee
tai sulkeutuu automaattisesti. Turva‐
toiminto on käytössä sulkemisen
aikana.
Aurinkosuojarullaverho Aurinkosuojarullaverho on käsikäyt‐
töinen.
Sulje tai avaa aurinkosuojarullaverho
liu'uttamalla sitä. Kun kattoluukku on
auki, aurinkosuojarullaverho on aina
avoinna.

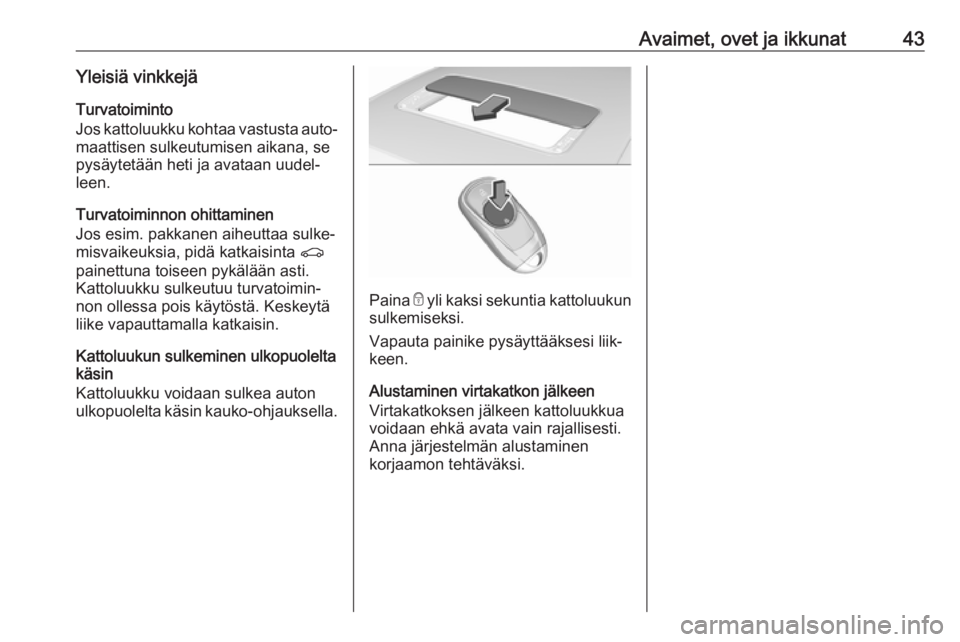

Avaimet, ovet ja ikkunat43Yleisiä vinkkejäTurvatoiminto
Jos kattoluukku kohtaa vastusta auto‐
maattisen sulkeutumisen aikana, se
pysäytetään heti ja avataan uudel‐
leen.
Turvatoiminnon ohittaminen
Jos esim. pakkanen aiheuttaa sulke‐
misvaikeuksia, pidä katkaisinta r
painettuna toiseen pykälään asti. Kattoluukku sulkeutuu turvatoimin‐
non ollessa pois käytöstä. Keskeytä
liike vapauttamalla katkaisin.
Kattoluukun sulkeminen ulkopuolelta käsin
Kattoluukku voidaan sulkea auton
ulkopuolelta käsin kauko-ohjauksella.
Paina e yli kaksi sekuntia kattoluukun
sulkemiseksi.
Vapauta painike pysäyttääksesi liik‐
keen.
Alustaminen virtakatkon jälkeen
Virtakatkoksen jälkeen kattoluukkua
voidaan ehkä avata vain rajallisesti.
Anna järjestelmän alustaminen
korjaamon tehtäväksi.

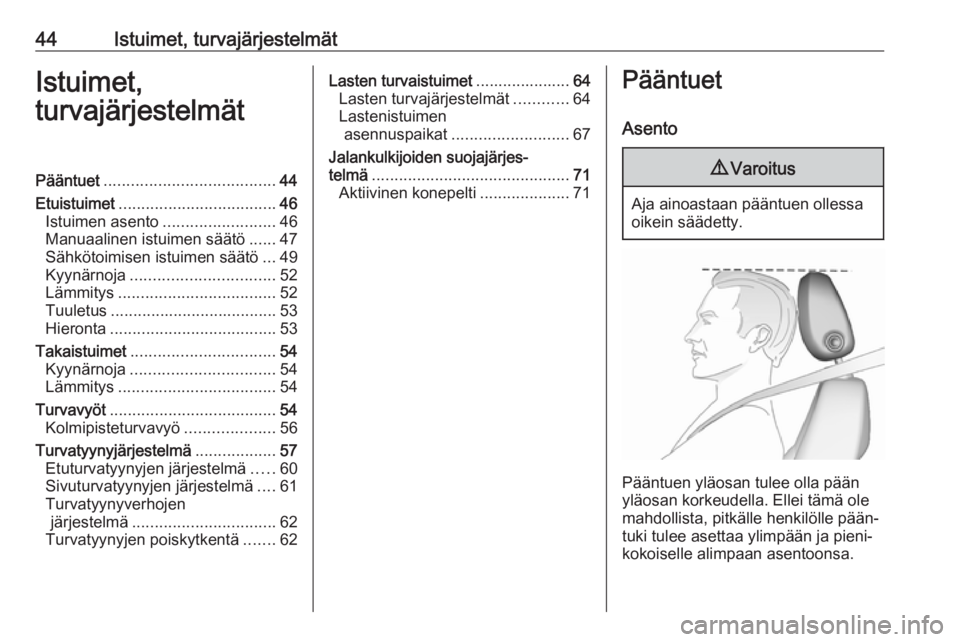

44Istuimet, turvajärjestelmätIstuimet,
turvajärjestelmätPääntuet ...................................... 44
Etuistuimet ................................... 46
Istuimen asento ......................... 46
Manuaalinen istuimen säätö ......47
Sähkötoimisen istuimen säätö ...49
Kyynärnoja ................................ 52
Lämmitys ................................... 52
Tuuletus ..................................... 53
Hieronta ..................................... 53
Takaistuimet ................................ 54
Kyynärnoja ................................ 54
Lämmitys ................................... 54
Turvavyöt ..................................... 54
Kolmipisteturvavyö ....................56
Turvatyynyjärjestelmä ..................57
Etuturvatyynyjen järjestelmä .....60
Sivuturvatyynyjen järjestelmä ....61
Turvatyynyverhojen järjestelmä ................................ 62
Turvatyynyjen poiskytkentä .......62Lasten turvaistuimet .....................64
Lasten turvajärjestelmät ............64
Lastenistuimen asennuspaikat .......................... 67
Jalankulkijoiden suojajärjes‐
telmä ............................................ 71
Aktiivinen konepelti ....................71Pääntuet
Asento9 Varoitus
Aja ainoastaan pääntuen ollessa
oikein säädetty.
Pääntuen yläosan tulee olla pään
yläosan korkeudella. Ellei tämä ole
mahdollista, pitkälle henkilölle pään‐
tuki tulee asettaa ylimpään ja pieni‐
kokoiselle alimpaan asentoonsa.

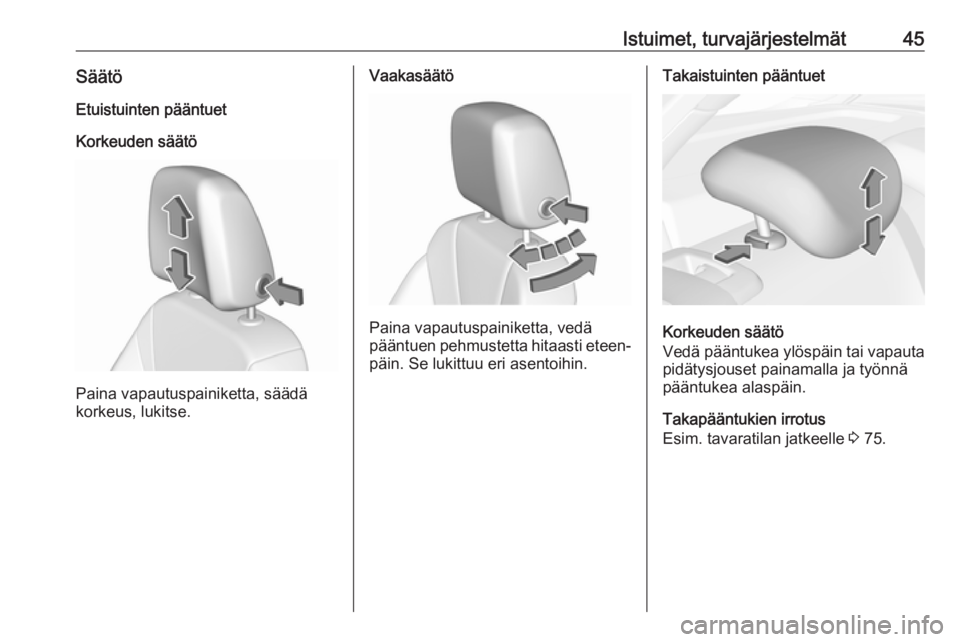

Istuimet, turvajärjestelmät45SäätöEtuistuinten pääntuet
Korkeuden säätö
Paina vapautuspainiketta, säädä
korkeus, lukitse.
Vaakasäätö
Paina vapautuspainiketta, vedä
pääntuen pehmustetta hitaasti eteen‐ päin. Se lukittuu eri asentoihin.
Takaistuinten pääntuet
Korkeuden säätö
Vedä pääntukea ylöspäin tai vapauta
pidätysjouset painamalla ja työnnä
pääntukea alaspäin.
Takapääntukien irrotus
Esim. tavaratilan jatkeelle 3 75.

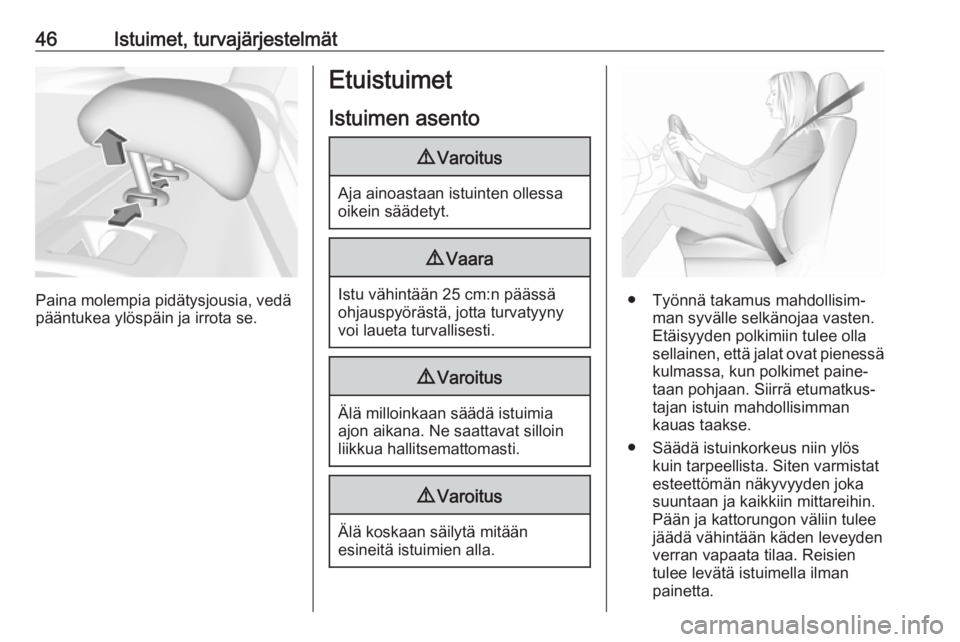

46Istuimet, turvajärjestelmät
Paina molempia pidätysjousia, vedä
pääntukea ylöspäin ja irrota se.
Etuistuimet
Istuimen asento9 Varoitus
Aja ainoastaan istuinten ollessa
oikein säädetyt.
9 Vaara
Istu vähintään 25 cm:n päässä
ohjauspyörästä, jotta turvatyyny
voi laueta turvallisesti.
9 Varoitus
Älä milloinkaan säädä istuimia
ajon aikana. Ne saattavat silloin
liikkua hallitsemattomasti.
9 Varoitus
Älä koskaan säilytä mitään
esineitä istuimien alla.
● Työnnä takamus mahdollisim‐ man syvälle selkänojaa vasten.
Etäisyyden polkimiin tulee olla
sellainen, että jalat ovat pienessä kulmassa, kun polkimet paine‐
taan pohjaan. Siirrä etumatkus‐
tajan istuin mahdollisimman
kauas taakse.
● Säädä istuinkorkeus niin ylös kuin tarpeellista. Siten varmistatesteettömän näkyvyyden jokasuuntaan ja kaikkiin mittareihin.
Pään ja kattorungon väliin tulee
jäädä vähintään käden leveyden
verran vapaata tilaa. Reisien
tulee levätä istuimella ilman
painetta.

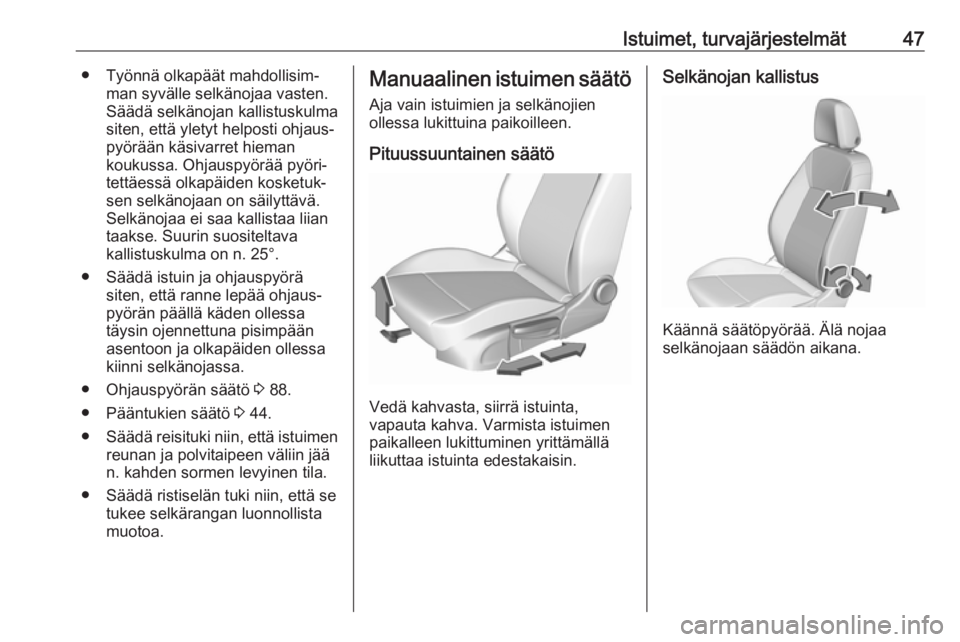

Istuimet, turvajärjestelmät47● Työnnä olkapäät mahdollisim‐man syvälle selkänojaa vasten.
Säädä selkänojan kallistuskulma
siten, että yletyt helposti ohjaus‐ pyörään käsivarret hieman
koukussa. Ohjauspyörää pyöri‐
tettäessä olkapäiden kosketuk‐
sen selkänojaan on säilyttävä.
Selkänojaa ei saa kallistaa liian
taakse. Suurin suositeltava
kallistuskulma on n. 25°.
● Säädä istuin ja ohjauspyörä siten, että ranne lepää ohjaus‐
pyörän päällä käden ollessa
täysin ojennettuna pisimpään
asentoon ja olkapäiden ollessa kiinni selkänojassa.
● Ohjauspyörän säätö 3 88.
● Pääntukien säätö 3 44.
● Säädä reisituki niin, että istuimen
reunan ja polvitaipeen väliin jää
n. kahden sormen levyinen tila.
● Säädä ristiselän tuki niin, että se tukee selkärangan luonnollista
muotoa.Manuaalinen istuimen säätö
Aja vain istuimien ja selkänojien
ollessa lukittuina paikoilleen.
Pituussuuntainen säätö
Vedä kahvasta, siirrä istuinta,
vapauta kahva. Varmista istuimen
paikalleen lukittuminen yrittämällä
liikuttaa istuinta edestakaisin.
Selkänojan kallistus
Käännä säätöpyörää. Älä nojaa
selkänojaan säädön aikana.

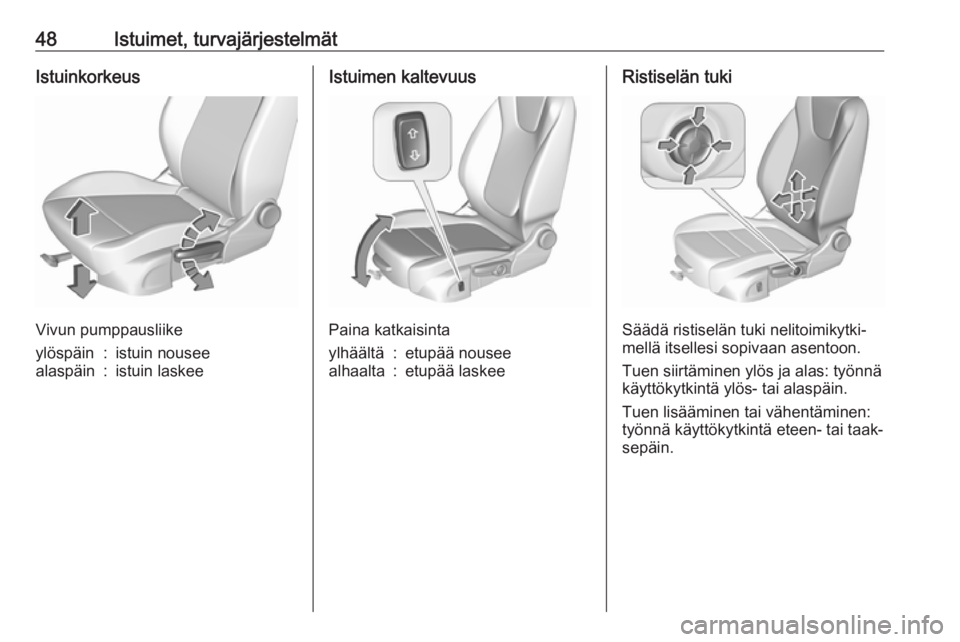

48Istuimet, turvajärjestelmätIstuinkorkeus
Vivun pumppausliike
ylöspäin:istuin nouseealaspäin:istuin laskeeIstuimen kaltevuus
Paina katkaisinta
ylhäältä:etupää nouseealhaalta:etupää laskeeRistiselän tuki
Säädä ristiselän tuki nelitoimikytki‐
mellä itsellesi sopivaan asentoon.
Tuen siirtäminen ylös ja alas: työnnä
käyttökytkintä ylös- tai alaspäin.
Tuen lisääminen tai vähentäminen:
työnnä käyttökytkintä eteen- tai taak‐ sepäin.
