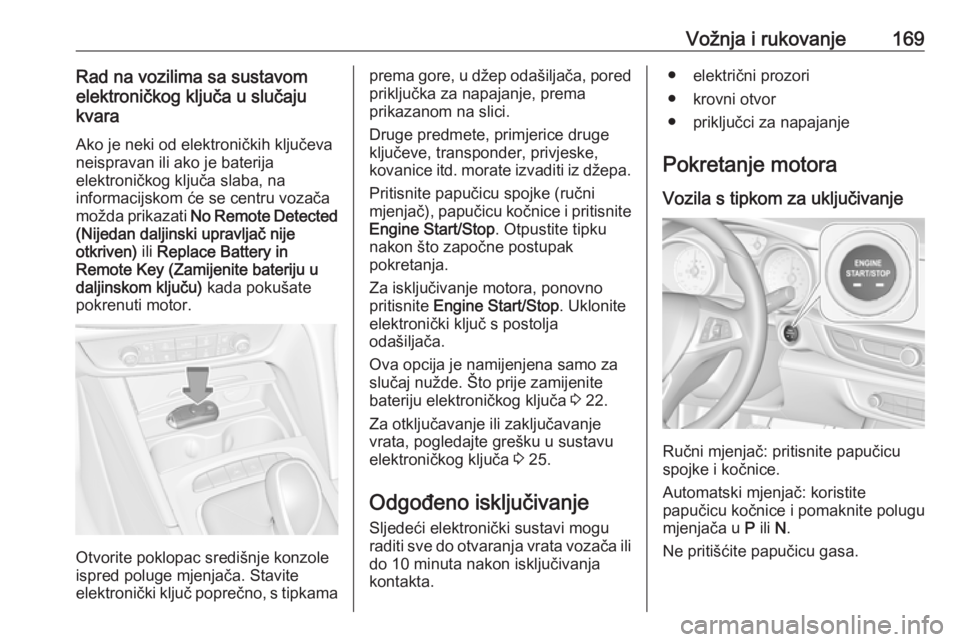

Vožnja i rukovanje169Rad na vozilima sa sustavom
elektroničkog ključa u slučaju
kvara
Ako je neki od elektroničkih ključeva
neispravan ili ako je baterija
elektroničkog ključa slaba, na
informacijskom će se centru vozača
možda prikazati No Remote Detected
(Nijedan daljinski upravljač nije
otkriven) ili Replace Battery in
Remote Key (Zamijenite bateriju u
daljinskom ključu) kada pokušate
pokrenuti motor.
Otvorite poklopac središnje konzole
ispred poluge mjenjača. Stavite
elektronički ključ poprečno, s tipkama
prema gore, u džep odašiljača, pored
priključka za napajanje, prema
prikazanom na slici.
Druge predmete, primjerice druge
ključeve, transponder, privjeske,
kovanice itd. morate izvaditi iz džepa.
Pritisnite papučicu spojke (ručni
mjenjač), papučicu kočnice i pritisnite
Engine Start/Stop . Otpustite tipku
nakon što započne postupak
pokretanja.
Za isključivanje motora, ponovno
pritisnite Engine Start/Stop . Uklonite
elektronički ključ s postolja
odašiljača.
Ova opcija je namijenjena samo za
slučaj nužde. Što prije zamijenite
bateriju elektroničkog ključa 3 22.
Za otključavanje ili zaključavanje
vrata, pogledajte grešku u sustavu
elektroničkog ključa 3 25.
Odgođeno isključivanje
Sljedeći elektronički sustavi mogu
raditi sve do otvaranja vrata vozača ili do 10 minuta nakon isključivanjakontakta.● električni prozori
● krovni otvor
● priključci za napajanje
Pokretanje motora
Vozila s tipkom za uključivanje
Ručni mjenjač: pritisnite papučicu
spojke i kočnice.
Automatski mjenjač: koristite
papučicu kočnice i pomaknite polugu
mjenjača u P ili N.
Ne pritišćite papučicu gasa.

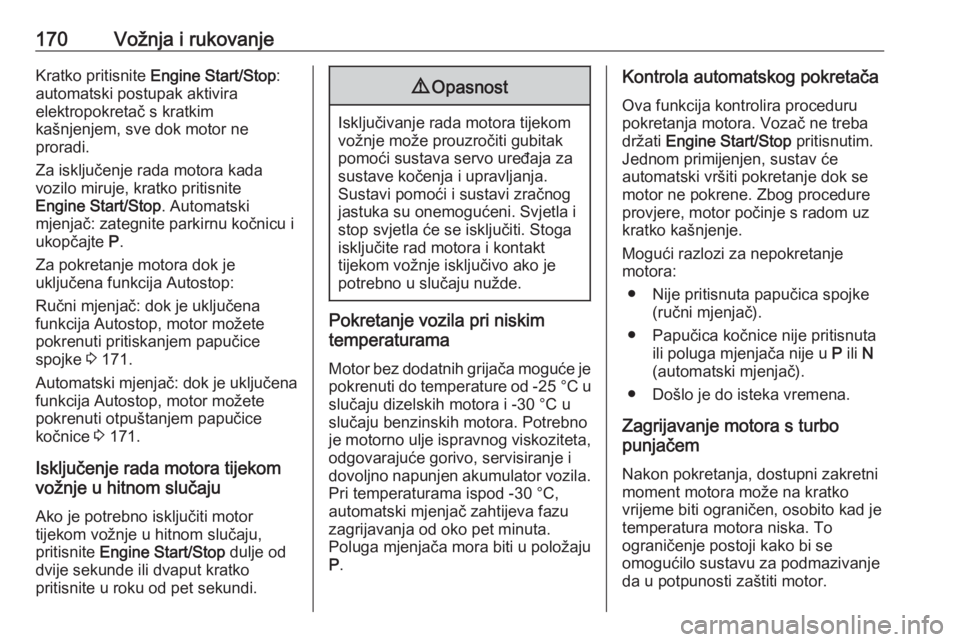

170Vožnja i rukovanjeKratko pritisnite Engine Start/Stop :
automatski postupak aktivira
elektropokretač s kratkim
kašnjenjem, sve dok motor ne
proradi.
Za isključenje rada motora kada
vozilo miruje, kratko pritisnite
Engine Start/Stop . Automatski
mjenjač: zategnite parkirnu kočnicu i
ukopčajte P.
Za pokretanje motora dok je
uključena funkcija Autostop:
Ručni mjenjač: dok je uključena
funkcija Autostop, motor možete
pokrenuti pritiskanjem papučice
spojke 3 171.
Automatski mjenjač: dok je uključena
funkcija Autostop, motor možete
pokrenuti otpuštanjem papučice
kočnice 3 171.
Isključenje rada motora tijekom
vožnje u hitnom slučaju
Ako je potrebno isključiti motor
tijekom vožnje u hitnom slučaju,
pritisnite Engine Start/Stop dulje od
dvije sekunde ili dvaput kratko
pritisnite u roku od pet sekundi.9 Opasnost
Isključivanje rada motora tijekom
vožnje može prouzročiti gubitak
pomoći sustava servo uređaja za
sustave kočenja i upravljanja.
Sustavi pomoći i sustavi zračnog
jastuka su onemogućeni. Svjetla i
stop svjetla će se isključiti. Stoga
isključite rad motora i kontakt
tijekom vožnje isključivo ako je
potrebno u slučaju nužde.
Pokretanje vozila pri niskim
temperaturama
Motor bez dodatnih grijača moguće je
pokrenuti do temperature od -25 °С u
slučaju dizelskih motora i -30 °C u
slučaju benzinskih motora. Potrebno
je motorno ulje ispravnog viskoziteta,
odgovarajuće gorivo, servisiranje i dovoljno napunjen akumulator vozila.
Pri temperaturama ispod -30 °C,
automatski mjenjač zahtijeva fazu
zagrijavanja od oko pet minuta.
Poluga mjenjača mora biti u položaju
P .
Kontrola automatskog pokretača
Ova funkcija kontrolira proceduru pokretanja motora. Vozač ne treba
držati Engine Start/Stop pritisnutim.
Jednom primijenjen, sustav će
automatski vršiti pokretanje dok se
motor ne pokrene. Zbog procedure
provjere, motor počinje s radom uz
kratko kašnjenje.
Mogući razlozi za nepokretanje
motora:
● Nije pritisnuta papučica spojke (ručni mjenjač).
● Papučica kočnice nije pritisnuta ili poluga mjenjača nije u P ili N
(automatski mjenjač).
● Došlo je do isteka vremena.
Zagrijavanje motora s turbo
punjačem
Nakon pokretanja, dostupni zakretni
moment motora može na kratko
vrijeme biti ograničen, osobito kad je
temperatura motora niska. To
ograničenje postoji kako bi se
omogućilo sustavu za podmazivanje
da u potpunosti zaštiti motor.

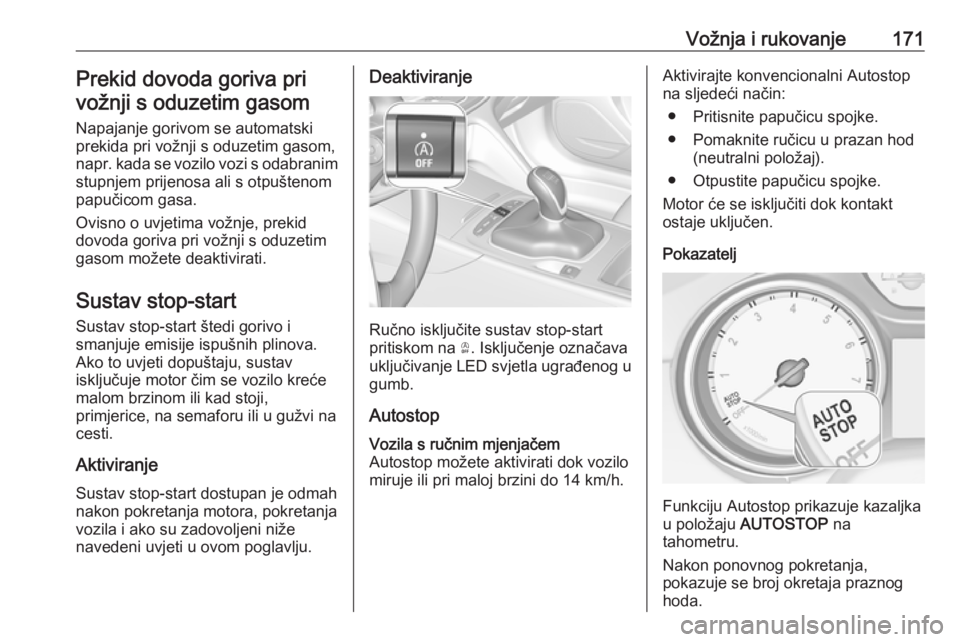

Vožnja i rukovanje171Prekid dovoda goriva privožnji s oduzetim gasom
Napajanje gorivom se automatski
prekida pri vožnji s oduzetim gasom,
napr. kada se vozilo vozi s odabranim
stupnjem prijenosa ali s otpuštenom
papučicom gasa.
Ovisno o uvjetima vožnje, prekid
dovoda goriva pri vožnji s oduzetim
gasom možete deaktivirati.
Sustav stop-start
Sustav stop-start štedi gorivo i
smanjuje emisije ispušnih plinova.
Ako to uvjeti dopuštaju, sustav
isključuje motor čim se vozilo kreće
malom brzinom ili kad stoji,
primjerice, na semaforu ili u gužvi na
cesti.
Aktiviranje Sustav stop-start dostupan je odmah
nakon pokretanja motora, pokretanja
vozila i ako su zadovoljeni niže
navedeni uvjeti u ovom poglavlju.Deaktiviranje
Ručno isključite sustav stop-start
pritiskom na Ò. Isključenje označava
uključivanje LED svjetla ugrađenog u
gumb.
Autostop
Vozila s ručnim mjenjačem
Autostop možete aktivirati dok vozilo miruje ili pri maloj brzini do 14 km/h.Aktivirajte konvencionalni Autostop
na sljedeći način:
● Pritisnite papučicu spojke.
● Pomaknite ručicu u prazan hod (neutralni položaj).
● Otpustite papučicu spojke.
Motor će se isključiti dok kontakt ostaje uključen.
Pokazatelj
Funkciju Autostop prikazuje kazaljka
u položaju AUTOSTOP na
tahometru.
Nakon ponovnog pokretanja,
pokazuje se broj okretaja praznog hoda.

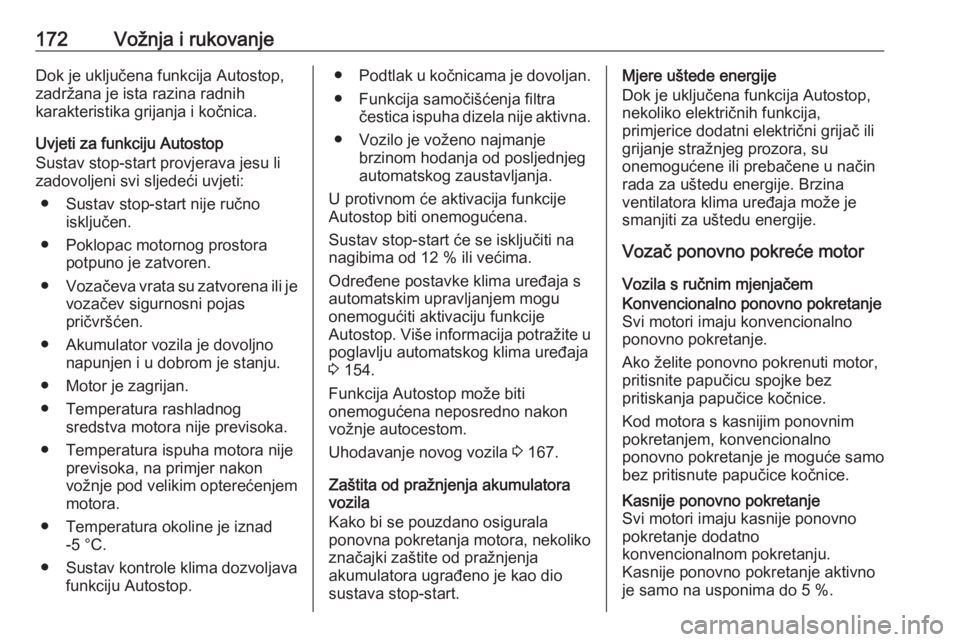

172Vožnja i rukovanjeDok je uključena funkcija Autostop,
zadržana je ista razina radnih
karakteristika grijanja i kočnica.
Uvjeti za funkciju Autostop
Sustav stop-start provjerava jesu li
zadovoljeni svi sljedeći uvjeti:
● Sustav stop-start nije ručno isključen.
● Poklopac motornog prostora potpuno je zatvoren.
● Vozačeva vrata su zatvorena ili je
vozačev sigurnosni pojas
pričvršćen.
● Akumulator vozila je dovoljno napunjen i u dobrom je stanju.
● Motor je zagrijan.
● Temperatura rashladnog sredstva motora nije previsoka.
● Temperatura ispuha motora nije previsoka, na primjer nakon
vožnje pod velikim opterećenjem
motora.
● Temperatura okoline je iznad -5 °C.
● Sustav kontrole klima dozvoljava
funkciju Autostop.● Podtlak u kočnicama je dovoljan.
● Funkcija samočišćenja filtra čestica ispuha dizela nije aktivna.
● Vozilo je voženo najmanje brzinom hodanja od posljednjeg
automatskog zaustavljanja.
U protivnom će aktivacija funkcije
Autostop biti onemogućena.
Sustav stop-start će se isključiti na
nagibima od 12 % ili većima.
Određene postavke klima uređaja s
automatskim upravljanjem mogu
onemogućiti aktivaciju funkcije
Autostop. Više informacija potražite u poglavlju automatskog klima uređaja3 154.
Funkcija Autostop može biti
onemogućena neposredno nakon
vožnje autocestom.
Uhodavanje novog vozila 3 167.
Zaštita od pražnjenja akumulatora
vozila
Kako bi se pouzdano osigurala
ponovna pokretanja motora, nekoliko
značajki zaštite od pražnjenja
akumulatora ugrađeno je kao dio
sustava stop-start.Mjere uštede energije
Dok je uključena funkcija Autostop,
nekoliko električnih funkcija,
primjerice dodatni električni grijač ili
grijanje stražnjeg prozora, su
onemogućene ili prebačene u način rada za uštedu energije. Brzina
ventilatora klima uređaja može je
smanjiti za uštedu energije.
Vozač ponovno pokreće motor
Vozila s ručnim mjenjačemKonvencionalno ponovno pokretanje
Svi motori imaju konvencionalno
ponovno pokretanje.
Ako želite ponovno pokrenuti motor,
pritisnite papučicu spojke bez
pritiskanja papučice kočnice.
Kod motora s kasnijim ponovnim
pokretanjem, konvencionalno
ponovno pokretanje je moguće samo
bez pritisnute papučice kočnice.Kasnije ponovno pokretanje
Svi motori imaju kasnije ponovno
pokretanje dodatno
konvencionalnom pokretanju.
Kasnije ponovno pokretanje aktivno je samo na usponima do 5 %.

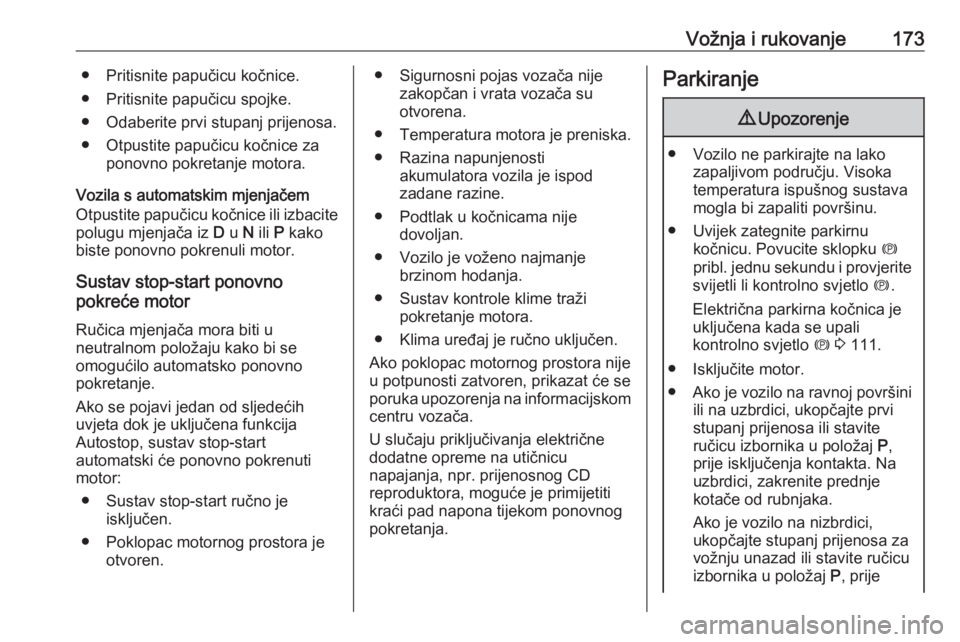

Vožnja i rukovanje173● Pritisnite papučicu kočnice.
● Pritisnite papučicu spojke.
● Odaberite prvi stupanj prijenosa.
● Otpustite papučicu kočnice za ponovno pokretanje motora.
Vozila s automatskim mjenjačem
Otpustite papučicu kočnice ili izbacite
polugu mjenjača iz D u N ili P kako
biste ponovno pokrenuli motor.
Sustav stop-start ponovno
pokreće motor
Ručica mjenjača mora biti u
neutralnom položaju kako bi se
omogućilo automatsko ponovno
pokretanje.
Ako se pojavi jedan od sljedećih
uvjeta dok je uključena funkcija
Autostop, sustav stop-start
automatski će ponovno pokrenuti
motor:
● Sustav stop-start ručno je isključen.
● Poklopac motornog prostora je otvoren.● Sigurnosni pojas vozača nijezakopčan i vrata vozača su
otvorena.
● Temperatura motora je preniska.
● Razina napunjenosti akumulatora vozila je ispod
zadane razine.
● Podtlak u kočnicama nije dovoljan.
● Vozilo je voženo najmanje brzinom hodanja.
● Sustav kontrole klime traži pokretanje motora.
● Klima uređaj je ručno uključen.
Ako poklopac motornog prostora nije
u potpunosti zatvoren, prikazat će se
poruka upozorenja na informacijskom centru vozača.
U slučaju priključivanja električne
dodatne opreme na utičnicu
napajanja, npr. prijenosnog CD
reproduktora, moguće je primijetiti
kraći pad napona tijekom ponovnog
pokretanja.Parkiranje9 Upozorenje
● Vozilo ne parkirajte na lako
zapaljivom području. Visoka
temperatura ispušnog sustava
mogla bi zapaliti površinu.
● Uvijek zategnite parkirnu kočnicu. Povucite sklopku m
pribl. jednu sekundu i provjerite
svijetli li kontrolno svjetlo m.
Električna parkirna kočnica je uključena kada se upali
kontrolno svjetlo m 3 111.
● Isključite motor.
● Ako je vozilo na ravnoj površini
ili na uzbrdici, ukopčajte prvistupanj prijenosa ili stavite
ručicu izbornika u položaj P,
prije isključenja kontakta. Na
uzbrdici, zakrenite prednje
kotače od rubnjaka.
Ako je vozilo na nizbrdici,
ukopčajte stupanj prijenosa za
vožnju unazad ili stavite ručicu
izbornika u položaj P, prije

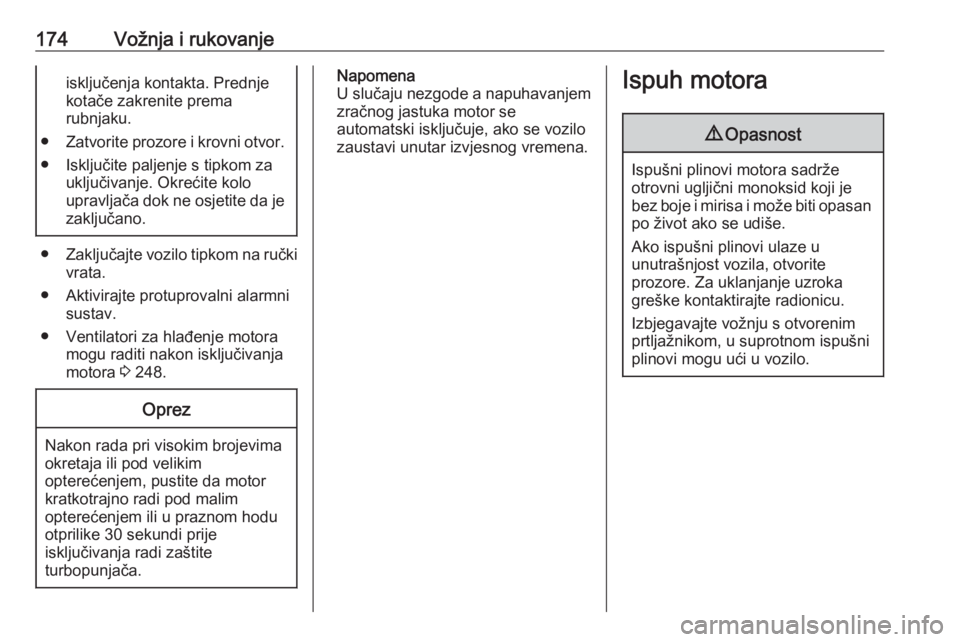

174Vožnja i rukovanjeisključenja kontakta. Prednjekotače zakrenite prema
rubnjaku.
● Zatvorite prozore i krovni otvor.
● Isključite paljenje s tipkom za uključivanje. Okrećite kolo
upravljača dok ne osjetite da je zaključano.
● Zaključajte vozilo tipkom na ručki
vrata.
● Aktivirajte protuprovalni alarmni sustav.
● Ventilatori za hlađenje motora mogu raditi nakon isključivanja
motora 3 248.
Oprez
Nakon rada pri visokim brojevima
okretaja ili pod velikim
opterećenjem, pustite da motor
kratkotrajno radi pod malim
opterećenjem ili u praznom hodu
otprilike 30 sekundi prije
isključivanja radi zaštite
turbopunjača.
Napomena
U slučaju nezgode a napuhavanjem zračnog jastuka motor se
automatski isključuje, ako se vozilo
zaustavi unutar izvjesnog vremena.Ispuh motora9 Opasnost
Ispušni plinovi motora sadrže
otrovni ugljični monoksid koji je
bez boje i mirisa i može biti opasan po život ako se udiše.
Ako ispušni plinovi ulaze u
unutrašnjost vozila, otvorite
prozore. Za uklanjanje uzroka
greške kontaktirajte radionicu.
Izbjegavajte vožnju s otvorenim
prtljažnikom, u suprotnom ispušni
plinovi mogu ući u vozilo.

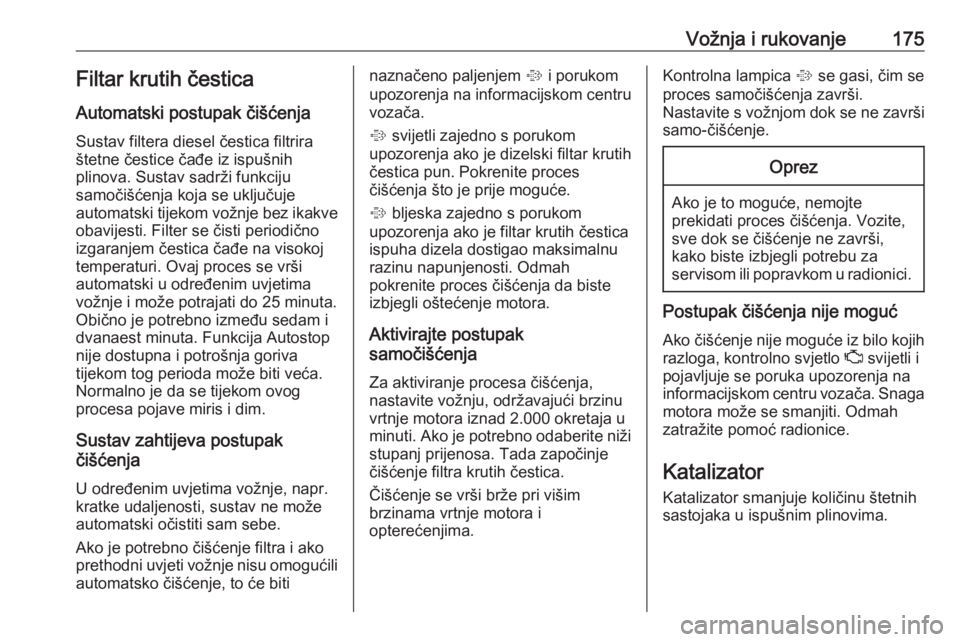

Vožnja i rukovanje175Filtar krutih čestica
Automatski postupak čišćenja
Sustav filtera diesel čestica filtrira
štetne čestice čađe iz ispušnih
plinova. Sustav sadrži funkciju
samočišćenja koja se uključuje
automatski tijekom vožnje bez ikakve obavijesti. Filter se čisti periodično
izgaranjem čestica čađe na visokoj
temperaturi. Ovaj proces se vrši
automatski u određenim uvjetima
vožnje i može potrajati do 25 minuta.
Obično je potrebno između sedam i dvanaest minuta. Funkcija Autostop
nije dostupna i potrošnja goriva
tijekom tog perioda može biti veća.
Normalno je da se tijekom ovog
procesa pojave miris i dim.
Sustav zahtijeva postupak
čišćenja
U određenim uvjetima vožnje, napr. kratke udaljenosti, sustav ne može
automatski očistiti sam sebe.
Ako je potrebno čišćenje filtra i ako
prethodni uvjeti vožnje nisu omogućili
automatsko čišćenje, to će bitinaznačeno paljenjem % i porukom
upozorenja na informacijskom centru
vozača.
% svijetli zajedno s porukom
upozorenja ako je dizelski filtar krutih
čestica pun. Pokrenite proces
čišćenja što je prije moguće.
% bljeska zajedno s porukom
upozorenja ako je filtar krutih čestica ispuha dizela dostigao maksimalnu
razinu napunjenosti. Odmah
pokrenite proces čišćenja da biste
izbjegli oštećenje motora.
Aktivirajte postupak
samočišćenja
Za aktiviranje procesa čišćenja,
nastavite vožnju, održavajući brzinu
vrtnje motora iznad 2.000 okretaja u
minuti. Ako je potrebno odaberite niži
stupanj prijenosa. Tada započinje
čišćenje filtra krutih čestica.
Čišćenje se vrši brže pri višim
brzinama vrtnje motora i
opterećenjima.Kontrolna lampica % se gasi, čim se
proces samočišćenja završi.
Nastavite s vožnjom dok se ne završi
samo-čišćenje.Oprez
Ako je to moguće, nemojte prekidati proces čišćenja. Vozite,
sve dok se čišćenje ne završi,
kako biste izbjegli potrebu za
servisom ili popravkom u radionici.
Postupak čišćenja nije moguć
Ako čišćenje nije moguće iz bilo kojihrazloga, kontrolno svjetlo Z svijetli i
pojavljuje se poruka upozorenja na
informacijskom centru vozača. Snaga
motora može se smanjiti. Odmah
zatražite pomoć radionice.
Katalizator
Katalizator smanjuje količinu štetnih
sastojaka u ispušnim plinovima.

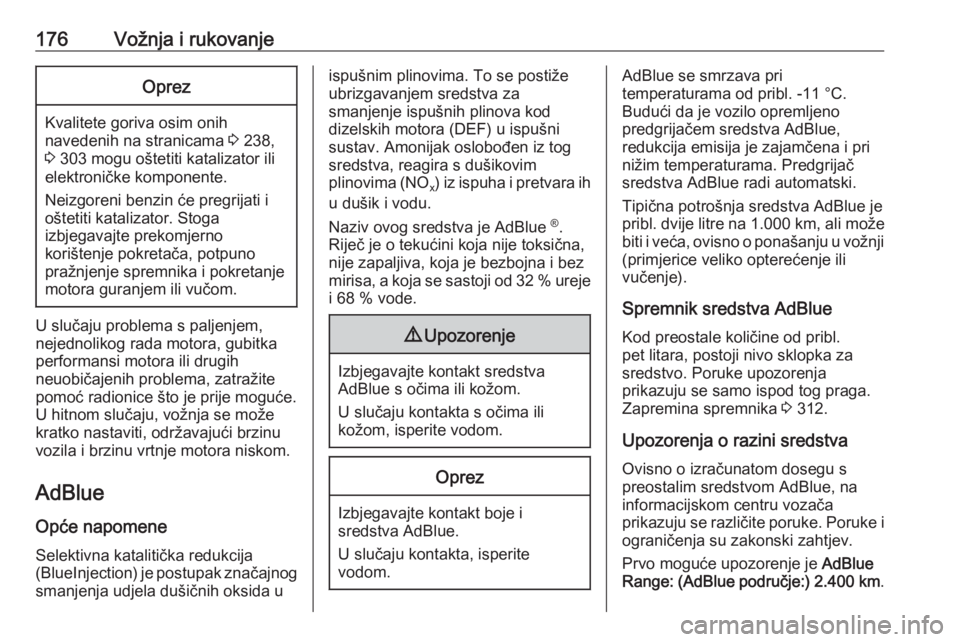

176Vožnja i rukovanjeOprez
Kvalitete goriva osim onihnavedenih na stranicama 3 238,
3 303 mogu oštetiti katalizator ili
elektroničke komponente.
Neizgoreni benzin će pregrijati i
oštetiti katalizator. Stoga
izbjegavajte prekomjerno
korištenje pokretača, potpuno
pražnjenje spremnika i pokretanje
motora guranjem ili vučom.
U slučaju problema s paljenjem,
nejednolikog rada motora, gubitka
performansi motora ili drugih
neuobičajenih problema, zatražite pomoć radionice što je prije moguće.
U hitnom slučaju, vožnja se može
kratko nastaviti, održavajući brzinu
vozila i brzinu vrtnje motora niskom.
AdBlue
Opće napomene Selektivna katalitička redukcija
(BlueInjection ) je postupak značajnog
smanjenja udjela dušičnih oksida u
ispušnim plinovima. To se postiže
ubrizgavanjem sredstva za
smanjenje ispušnih plinova kod
dizelskih motora (DEF) u ispušni
sustav. Amonijak oslobođen iz tog
sredstva, reagira s dušikovim
plinovima (NO x) iz ispuha i pretvara ih
u dušik i vodu.
Naziv ovog sredstva je AdBlue ®
.
Riječ je o tekućini koja nije toksična,
nije zapaljiva, koja je bezbojna i bez
mirisa, a koja se sastoji od 32 % ureje i 68 % vode.9 Upozorenje
Izbjegavajte kontakt sredstva
AdBlue s očima ili kožom.
U slučaju kontakta s očima ili
kožom, isperite vodom.
Oprez
Izbjegavajte kontakt boje i
sredstva AdBlue.
U slučaju kontakta, isperite
vodom.
AdBlue se smrzava pri
temperaturama od pribl. -11 °C.
Budući da je vozilo opremljeno
predgrijačem sredstva AdBlue,
redukcija emisija je zajamčena i pri
nižim temperaturama. Predgrijač
sredstva AdBlue radi automatski.
Tipična potrošnja sredstva AdBlue je pribl. dvije litre na 1.000 km, ali može
biti i veća, ovisno o ponašanju u vožnji (primjerice veliko opterećenje ili
vučenje).
Spremnik sredstva AdBlue Kod preostale količine od pribl.
pet litara, postoji nivo sklopka za sredstvo. Poruke upozorenja
prikazuju se samo ispod tog praga. Zapremina spremnika 3 312.
Upozorenja o razini sredstva Ovisno o izračunatom dosegu s
preostalim sredstvom AdBlue, na informacijskom centru vozača
prikazuju se različite poruke. Poruke i
ograničenja su zakonski zahtjev.
Prvo moguće upozorenje je AdBlue
Range: (AdBlue područje:) 2.400 km .

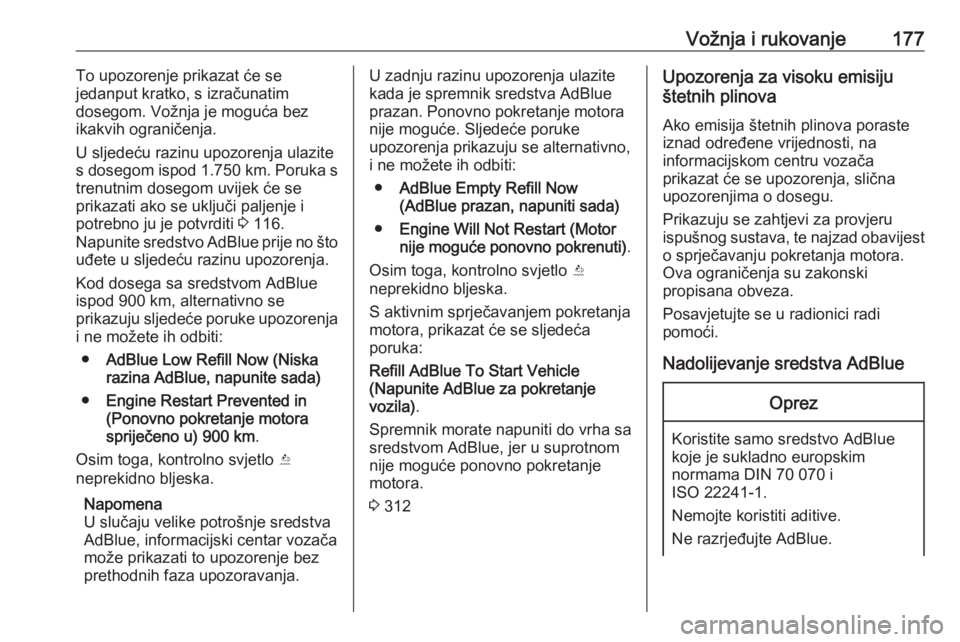

Vožnja i rukovanje177To upozorenje prikazat će se
jedanput kratko, s izračunatim
dosegom. Vožnja je moguća bez
ikakvih ograničenja.
U sljedeću razinu upozorenja ulazite
s dosegom ispod 1.750 km. Poruka s
trenutnim dosegom uvijek će se prikazati ako se uključi paljenje i
potrebno ju je potvrditi 3 116.
Napunite sredstvo AdBlue prije no što
uđete u sljedeću razinu upozorenja.
Kod dosega sa sredstvom AdBlue
ispod 900 km, alternativno se
prikazuju sljedeće poruke upozorenja
i ne možete ih odbiti:
● AdBlue Low Refill Now (Niska
razina AdBlue, napunite sada)
● Engine Restart Prevented in
(Ponovno pokretanje motora spriječeno u) 900 km .
Osim toga, kontrolno svjetlo Y
neprekidno bljeska.
Napomena
U slučaju velike potrošnje sredstva
AdBlue, informacijski centar vozača
može prikazati to upozorenje bez
prethodnih faza upozoravanja.U zadnju razinu upozorenja ulazite
kada je spremnik sredstva AdBlue
prazan. Ponovno pokretanje motora
nije moguće. Sljedeće poruke
upozorenja prikazuju se alternativno,
i ne možete ih odbiti:
● AdBlue Empty Refill Now
(AdBlue prazan, napuniti sada)
● Engine Will Not Restart (Motor
nije moguće ponovno pokrenuti) .
Osim toga, kontrolno svjetlo Y
neprekidno bljeska.
S aktivnim sprječavanjem pokretanja
motora, prikazat će se sljedeća
poruka:
Refill AdBlue To Start Vehicle
(Napunite AdBlue za pokretanje
vozila) .
Spremnik morate napuniti do vrha sa
sredstvom AdBlue, jer u suprotnom
nije moguće ponovno pokretanje
motora.
3 312Upozorenja za visoku emisiju
štetnih plinova
Ako emisija štetnih plinova poraste
iznad određene vrijednosti, na
informacijskom centru vozača
prikazat će se upozorenja, slična
upozorenjima o dosegu.
Prikazuju se zahtjevi za provjeru
ispušnog sustava, te najzad obavijest
o sprječavanju pokretanja motora.
Ova ograničenja su zakonski
propisana obveza.
Posavjetujte se u radionici radi
pomoći.
Nadolijevanje sredstva AdBlueOprez
Koristite samo sredstvo AdBlue
koje je sukladno europskim
normama DIN 70 070 i
ISO 22241-1.
Nemojte koristiti aditive.
Ne razrjeđujte AdBlue.

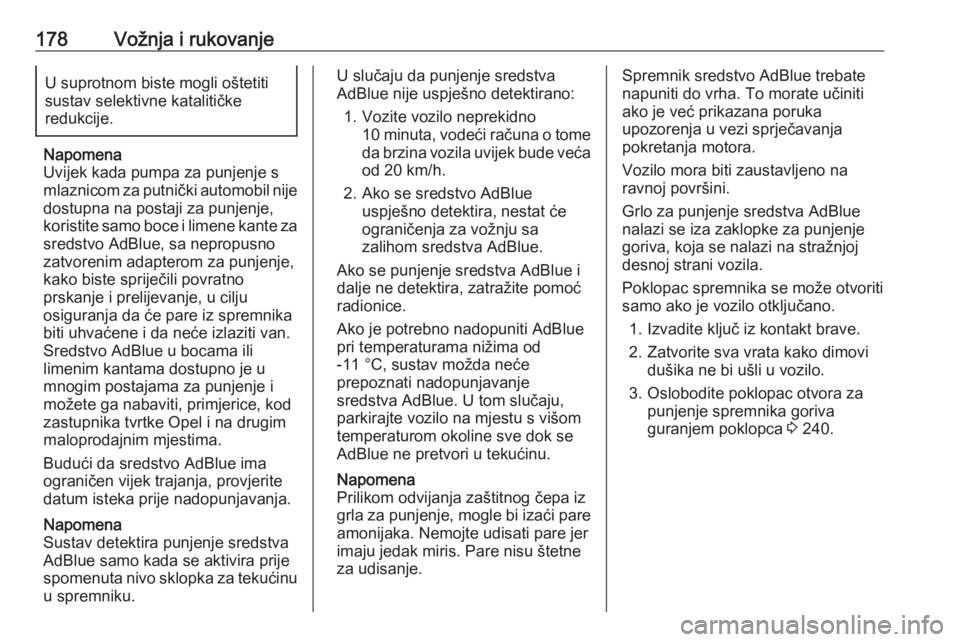

178Vožnja i rukovanjeU suprotnom biste mogli oštetiti
sustav selektivne katalitičke
redukcije.
Napomena
Uvijek kada pumpa za punjenje s
mlaznicom za putnički automobil nije dostupna na postaji za punjenje,
koristite samo boce i limene kante za sredstvo AdBlue, sa nepropusno
zatvorenim adapterom za punjenje,
kako biste spriječili povratno
prskanje i prelijevanje, u cilju
osiguranja da će pare iz spremnika
biti uhvaćene i da neće izlaziti van.
Sredstvo AdBlue u bocama ili
limenim kantama dostupno je u
mnogim postajama za punjenje i
možete ga nabaviti, primjerice, kod
zastupnika tvrtke Opel i na drugim
maloprodajnim mjestima.
Budući da sredstvo AdBlue ima
ograničen vijek trajanja, provjerite datum isteka prije nadopunjavanja.
Napomena
Sustav detektira punjenje sredstva
AdBlue samo kada se aktivira prije
spomenuta nivo sklopka za tekućinu
u spremniku.
U slučaju da punjenje sredstva
AdBlue nije uspješno detektirano:
1. Vozite vozilo neprekidno 10 minuta, vodeći računa o tomeda brzina vozila uvijek bude veća
od 20 km/h.
2. Ako se sredstvo AdBlue uspješno detektira, nestat će
ograničenja za vožnju sa
zalihom sredstva AdBlue.
Ako se punjenje sredstva AdBlue i
dalje ne detektira, zatražite pomoć
radionice.
Ako je potrebno nadopuniti AdBlue
pri temperaturama nižima od
-11 °C, sustav možda neće
prepoznati nadopunjavanje
sredstva AdBlue. U tom slučaju,
parkirajte vozilo na mjestu s višom
temperaturom okoline sve dok se
AdBlue ne pretvori u tekućinu.
Napomena
Prilikom odvijanja zaštitnog čepa iz
grla za punjenje, mogle bi izaći pare amonijaka. Nemojte udisati pare jer
imaju jedak miris. Pare nisu štetne
za udisanje.Spremnik sredstvo AdBlue trebate
napuniti do vrha. To morate učiniti
ako je već prikazana poruka
upozorenja u vezi sprječavanja
pokretanja motora.
Vozilo mora biti zaustavljeno na
ravnoj površini.
Grlo za punjenje sredstva AdBlue
nalazi se iza zaklopke za punjenje
goriva, koja se nalazi na stražnjoj
desnoj strani vozila.
Poklopac spremnika se može otvoriti
samo ako je vozilo otključano.
1. Izvadite ključ iz kontakt brave.
2. Zatvorite sva vrata kako dimovi dušika ne bi ušli u vozilo.
3. Oslobodite poklopac otvora za punjenje spremnika goriva
guranjem poklopca 3 240.
