Page 53 of 335

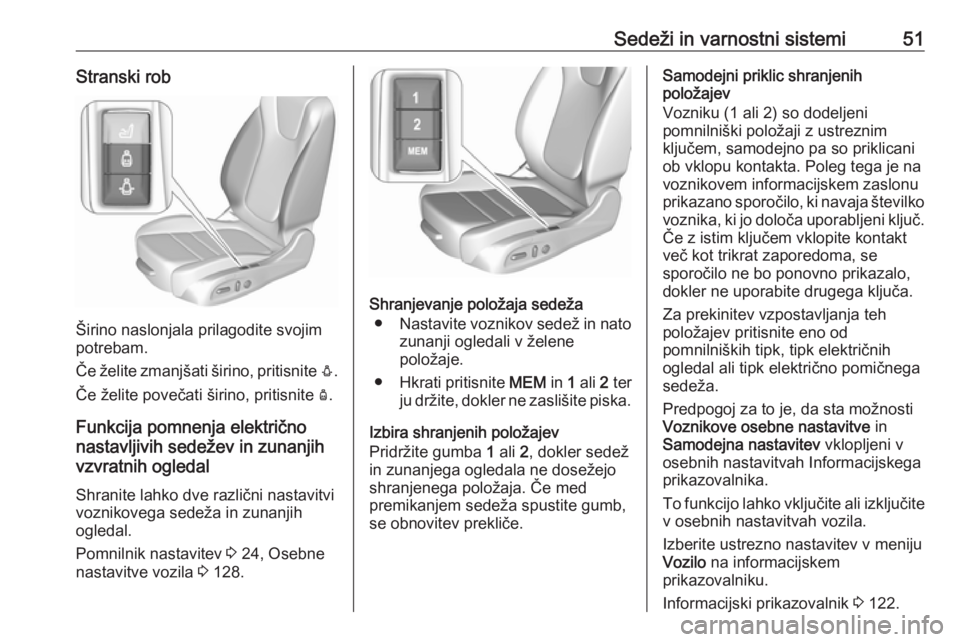

Sedeži in varnostni sistemi51Stranski rob
Širino naslonjala prilagodite svojim
potrebam.
Če želite zmanjšati širino, pritisnite e.
Če želite povečati širino, pritisnite d.
Funkcija pomnenja električno
nastavljivih sedežev in zunanjih
vzvratnih ogledal
Shranite lahko dve različni nastavitvi
voznikovega sedeža in zunanjih
ogledal.
Pomnilnik nastavitev 3 24, Osebne
nastavitve vozila 3 128.
Shranjevanje položaja sedeža
● Nastavite voznikov sedež in nato
zunanji ogledali v želene
položaje.
● Hkrati pritisnite MEM in 1 ali 2 ter
ju držite, dokler ne zaslišite piska.
Izbira shranjenih položajev
Pridržite gumba 1 ali 2, dokler sedež
in zunanjega ogledala ne dosežejo
shranjenega položaja. Če med
premikanjem sedeža spustite gumb,
se obnovitev prekliče.
Samodejni priklic shranjenih
položajev
Vozniku (1 ali 2) so dodeljeni
pomnilniški položaji z ustreznim
ključem, samodejno pa so priklicani
ob vklopu kontakta. Poleg tega je na
voznikovem informacijskem zaslonu
prikazano sporočilo, ki navaja številko
voznika, ki jo določa uporabljeni ključ. Če z istim ključem vklopite kontakt
več kot trikrat zaporedoma, se
sporočilo ne bo ponovno prikazalo,
dokler ne uporabite drugega ključa.
Za prekinitev vzpostavljanja teh
položajev pritisnite eno od
pomnilniških tipk, tipk električnih
ogledal ali tipk električno pomičnega
sedeža.
Predpogoj za to je, da sta možnosti
Voznikove osebne nastavitve in
Samodejna nastavitev vklopljeni v
osebnih nastavitvah Informacijskega prikazovalnika.
To funkcijo lahko vključite ali izključite
v osebnih nastavitvah vozila.
Izberite ustrezno nastavitev v meniju
Vozilo na informacijskem
prikazovalniku.
Informacijski prikazovalnik 3 122.
Page 113 of 335

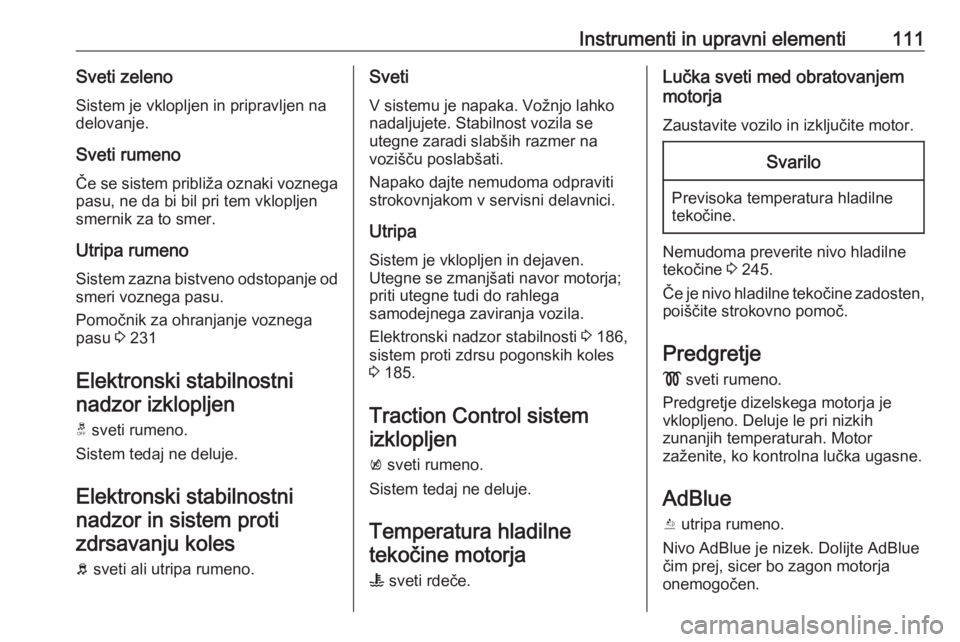

Instrumenti in upravni elementi111Sveti zelenoSistem je vklopljen in pripravljen na
delovanje.
Sveti rumeno
Če se sistem približa oznaki voznega pasu, ne da bi bil pri tem vklopljen
smernik za to smer.
Utripa rumeno
Sistem zazna bistveno odstopanje od
smeri voznega pasu.
Pomočnik za ohranjanje voznega
pasu 3 231
Elektronski stabilnostni nadzor izklopljen
t sveti rumeno.
Sistem tedaj ne deluje.
Elektronski stabilnostni nadzor in sistem protizdrsavanju koles
b sveti ali utripa rumeno.Sveti
V sistemu je napaka. Vožnjo lahko
nadaljujete. Stabilnost vozila se
utegne zaradi slabših razmer na
vozišču poslabšati.
Napako dajte nemudoma odpraviti
strokovnjakom v servisni delavnici.
UtripaSistem je vklopljen in dejaven.
Utegne se zmanjšati navor motorja;
priti utegne tudi do rahlega
samodejnega zaviranja vozila.
Elektronski nadzor stabilnosti 3 186,
sistem proti zdrsu pogonskih koles
3 185.
Traction Control sistem
izklopljen
k sveti rumeno.
Sistem tedaj ne deluje.
Temperatura hladilnetekočine motorja
W sveti rdeče.Lučka sveti med obratovanjem
motorja
Zaustavite vozilo in izključite motor.Svarilo
Previsoka temperatura hladilne
tekočine.
Nemudoma preverite nivo hladilne tekočine 3 245.
Če je nivo hladilne tekočine zadosten, poiščite strokovno pomoč.
Predgretje
! sveti rumeno.
Predgretje dizelskega motorja je
vklopljeno. Deluje le pri nizkih
zunanjih temperaturah. Motor
zaženite, ko kontrolna lučka ugasne.
AdBlue
Y utripa rumeno.
Nivo AdBlue je nizek. Dolijte AdBlue čim prej, sicer bo zagon motorja
onemogočen.
Page 168 of 335
166Vožnja in rokovanjeUpravljanje v primeru napake pri
vozilih s sistemom elektronskega
oddajnika
Če elektronski ključ odpove ali je
šibek, se lahko na voznikovem
informacijskem zaslonu prikaže No
Remote Detected (Daljinsko ni
zaznano) ali Replace Battery in
Remote Key (Zamenjajte baterijo v daljinskem ključu) , ko poskušate
zagnati vozilo.
Odprite pokrov sredinske konzole, ki
je pred prestavno ročico. Elektronski
ključ vstavite prečno, z gumbi
obrnjenimi navzgor, v žep za oddajnik ob električni vtičnici, kot je prikazano
na ilustraciji.
Druge predmete, npr. ključe,
oddajnike, čipe, kovance ipd.
odstranite iz predala.
Pritisnite stopalko sklopke (ročni
menjalnik) in zavorno stopalko ter
pritisnite Engine Start/Stop . Ko se
postopek zaganjanja začne, spustite gumb.
Za izklop motorja znova pritisnite
Engine Start/Stop . Elektronski ključ
odstranite iz žepa za oddajnik.
Tovrstno rokovanje je potrebno le v
zasilnem primeru. Čim prej
zamenjajte baterijo elektronskega
ključa 3 21.
Glede odklepanja in zaklepanja vrat
si oglejte napake sistema
elektronskega oddajnika 3 24.Zakasnitev izklopa
Naslednji elektronski sistemi lahko
delujejo, dokler ne odprete voznikovih vrat ali največ 10 minut po izklopu
vžiga:
● električno pomična stekla
● sončna streha
● električne vtičnice
Zagon motorja Vozila z gumbom za vklop
Ročni menjalnik: pritisnite sklopko in
zavorni pedal.
Page 182 of 335

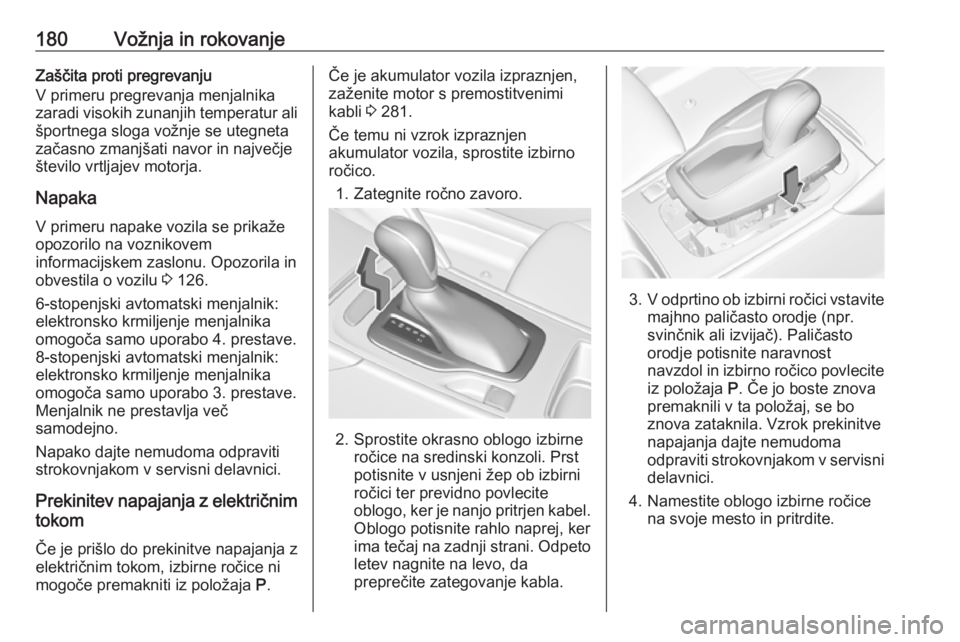

180Vožnja in rokovanjeZaščita proti pregrevanju
V primeru pregrevanja menjalnika
zaradi visokih zunanjih temperatur ali športnega sloga vožnje se utegneta
začasno zmanjšati navor in največje
število vrtljajev motorja.
Napaka
V primeru napake vozila se prikaže
opozorilo na voznikovem
informacijskem zaslonu. Opozorila in
obvestila o vozilu 3 126.
6-stopenjski avtomatski menjalnik:
elektronsko krmiljenje menjalnika
omogoča samo uporabo 4. prestave.
8-stopenjski avtomatski menjalnik:
elektronsko krmiljenje menjalnika
omogoča samo uporabo 3. prestave.
Menjalnik ne prestavlja več
samodejno.
Napako dajte nemudoma odpraviti
strokovnjakom v servisni delavnici.
Prekinitev napajanja z električnim
tokom
Če je prišlo do prekinitve napajanja z
električnim tokom, izbirne ročice ni
mogoče premakniti iz položaja P.Če je akumulator vozila izpraznjen,
zaženite motor s premostitvenimi
kabli 3 281.
Če temu ni vzrok izpraznjen
akumulator vozila, sprostite izbirno
ročico.
1. Zategnite ročno zavoro.
2. Sprostite okrasno oblogo izbirne ročice na sredinski konzoli. Prst
potisnite v usnjeni žep ob izbirni
ročici ter previdno povlecite
oblogo, ker je nanjo pritrjen kabel.
Oblogo potisnite rahlo naprej, ker ima tečaj na zadnji strani. Odpeto
letev nagnite na levo, da
preprečite zategovanje kabla.
3. V odprtino ob izbirni ročici vstavite
majhno paličasto orodje (npr.
svinčnik ali izvijač). Paličasto
orodje potisnite naravnost
navzdol in izbirno ročico povlecite
iz položaja P. Če jo boste znova
premaknili v ta položaj, se bo
znova zataknila. Vzrok prekinitve
napajanja dajte nemudoma
odpraviti strokovnjakom v servisni delavnici.
4. Namestite oblogo izbirne ročice na svoje mesto in pritrdite.
Page 210 of 335
208Vožnja in rokovanjeDeaktiviranjeAktivno zaviranje v sili lahko izklopite
v osebnih nastavitvah 3 128. Če ga
izklopite, se na voznikovem
informacijskem zaslonu prikaže
sporočilo.
Omejitve sistema
V določenih primerih bo sistem za
aktivno zaviranje v sili na kratko
samodejno zaviral v situacijah, ko se
to ne zdi nepotrebno, na primer v
parkirnih hišah zaradi prometnih
znakov v zavojih ali vozil na drugem
voznem pasu. To je normalno
delovanje. Vozilo ne potrebuje
servisiranja. Odločno pritisnite
stopalko za plin, da prekličete
samodejno zaviranje, če okoliščine in razmere to dopuščajo.
V naslednjih primerih bo delovanje
aktivnega zaviranja v sili omejeno:
● Vožnja po vijugasti ali hriboviti cesti.
● Pri zaznavanju vseh vozil, zlasti vozil s prikolico, traktorjev,
blatnih vozil ipd.● Pri zaznavanju vozil, kadar vreme omejuje vidljivost, na
primer v megli, dežju ali snegu.
● Med nočno vožnjo.
● Vreme omejuje vidljivost, na primer v megli, dežju ali snegu.
● Če senzor na vetrobranskem steklu blokirajo sneg, led, brozga,
blato, umazanija, če je
vetrobransko steklo
poškodovano ali so nanj pritrjeni
drugi predmeti, npr. nalepke.
Da preprečite nepravilno delovanje, redno čistite umazanijo, prah, led in
sneg z dela vetrobranskega stekla,
kjer je vgrajena kamera, in z mreže
hladilnika, kjer je radarski senzor.
Med vožnjo morate vedno biti pozorni
in pripravljeni ukrepati z zaviranjem
in/ali usmerjanjem vozila, da
preprečite prometno nesrečo.
Napaka
Če je treba sistem servisirati, se na
voznikovem informacijskem zaslonu
pojavi sporočilo.Če sistem ne deluje tako, kot bi moral,
se na voznikovem informacijskem
zaslonu prikažejo opozorila in
obvestila o vozilu.
Opozorila in obvestila o vozilu 3 126.
Zaščita za pešce na sprednjem delu
Zaščita za pešce na sprednjem delu
lahko pomaga preprečiti ali zmanjšati resnost poškodb pri čelnih trčenjih s
pešci pri vožnji naprej.
Sistem s pomočjo sprednje kamere,
ki je v vetrobranskem steklu, zaznava
oddaljenost pešcev, ki so v smeri
vožnje neposredno pred vami.
Zaščita za pešce na sprednjem delu lahko zazna in opozori pešce pri
vožnji naprej s hitrostjo med 8 in 80
km/h. Poleg tega zaščita za pešce na
sprednjem delu ojača zaviranje
oziroma samodejno zavre vozilo.
Pri dnevni vožnji sistem zaznava
pešce na razdalji do približno 40
metrov. Pri nočni vožnji je delovanje
sistema omejeno.
Page 228 of 335
226Vožnja in rokovanjePri vzvratni vožnji se ne smete
nikoli zanašati zgolj na
informacijski prikazovalnik, ne da
bi prej preverili območja za
vozilom in ostale okolice vozila.
Aktiviranje
Opozorilo na zadnji prečni promet se
samodejno vklopi skupaj z vzvratno
kamero, ko izberete vzvratno
prestavo.
Območja zaznavanja
Sistem senzorjev zajema območje
pribl. 20 metrov pod kotom 90° levo in
desno za vozilom. Opozorilo za zadnji
prečni promet je aktivno do hitrosti 10
km/h in opozarja na prečni promet, ki se giblje s hitrostjo od 0 do 36 km/h.
Deaktiviranje Opozorilo za zadnji prečni promet je
onemogočeno skupaj z vzvratno
kamero, ko je presežena določena
hitrost naprej ali če pribl. 10 sekund ni
izbrana vzvratna prestava.
Vklop ali izklop opozarjanja na zadnji
prečni promet lahko nastavite v
meniju za osebne nastavitve vozila
na informacijskem prikazovalniku.
Osebne nastavitve vozila 3 128.
Informacijski prikazovalnik 3 122.
Sistem se izklopi, če vozilo vleče
prikolico.
Na voznikovem informacijskem
zaslonu se pojavi sporočilo o izklopu.Omejitve sistema
Sistem morda ne bo deloval pravilno,
če:
● Senzor zakriva led, sneg, blato, nalepka, magnet, kovinska
ploščica ali podoben predmet.
● Vožnja v močnem neurju.
● Vozilo je bilo udeleženo v prometni nesreči in je okolica
senzorja poškodovana ali pa ni
bila pravilno popravljena.
● So prisotne izjemne spremembe temperature.
● Vozilo vleče prikolico.
Če je v sistemu napaka ali pa ne deluje zaradi temperaturnih pogojev,
se prikaže sporočilo na voznikovem
informacijskem zaslonu. Poiščite
strokovno pomoč v servisni delavnici.
Prometni pomočnik
Funkcionalnost Prometni pomočnik zaznava
določene prometne znake prek
sprednje kamere in jih prikaže na
voznikovem informacijskem zaslonu.
Page 239 of 335
Vožnja in rokovanje237Omejevalo za preprečevanje
dolivanja napačne vrste goriva
omogoča odpiranje polnilne odprtine
smo s točilno ročko ustrezno vrsto
goriva ali lijem za dolivanje goriva v
sili.
V sili uporabite gorivo iz ročke. Za
odpiranje pokrova odprtine za
dolivanje goriva morate uporabiti lijak.
Lij lahko pospravite v prtljažnik ali
sovoznikov predal.
Pristavite lijak v izravnanem položaju na odprtino za polnjenje goriva in ga
vstavite z rahlo silo.
Ko končate dolivanje, z lija obrišite
ostanke goriva in ga pospravite.
Priklop prikolice
Splošne informacije Tovarniško nameščena vlečna kljuka
se preklopi pod zadnji odbijač.
Priporočamo, da naknadno montažo
opreme za vleko opravijo v servisni
delavnici. V tem primeru je potrebno
izvesti spremembe na vozilu kot npr.
hlajenje in ostali dejavniki.
Uporabljajte le od Opla odobreno
opremo za vleko.
Da ne pride do poškodbe vozila,
električnih vrat prtljažnika ni možno
odpreti z elektronskim ključem, če je
na vozilo električno priklopljena
prikolica.
Funkcija zaznavanja pregorele
žarnice v zavorni luči prikolice ne
more zaznati delno pregorelih žarnic. Če so na primer v zavorni luči štiri pet-
vatne žarnice, zazna pregorelo
žarnico šele, ko deluje samo še ena
ali pa nobena pet-vatna žarnica.
Vgradnja vlečne kljuke lahko prekrije odprtino za vlečno uho. V tem primeru uporabite snemljivo vlečno kljuko.Vozne lastnosti, nasveti za
vleko
Pred priključitvijo prikolice namastite kroglo vlečne kljuke. Pri uporabi
protinihajnega stabilizatorja krogle ne mastite, ker stabilizator deluje na
kroglo.
Če je priklopljena prikolica, ne vozite
hitreje od 80 km/h. Največja hitrost je
lahko 100 km/h, če je nameščen
blažilnik nihanja in dovoljenja bruto
teža prikolice ne presega dovoljene
obremenitve vozila.
Pri prikolicah s slabo stabilnostjo med
vožnjo in bivalnih prikolicah
priporočamo uporabo blažilnika
nihanja.
Če prikolico prične zanašati, vozite počasneje, ne obračajte volana in, če je potrebno, močno zavirajte.
Pri vožnji po klancu navzdol izberite
tisto prestavo, s katero bi vozili
navzgor in tudi isto hitrost.
Prilagodite tlak v pnevmatikah na
predpisano vrednost za maksimalno
obremenitev 3 307.
Page 240 of 335
238Vožnja in rokovanjeVleka prikoliceObremenitve pri vleki Dovoljena priklopna obremenitev je
maksimalna vrednost, odvisna od
vozila in zmogljivosti motorja, ki je ne
smete preseči. Dejanska priklopna
obremenitev je razlika med dejansko
skupno maso prikolice in silo, s katero pripeta prikolica pritiska na kljuko.
Dovoljene priklopne obremenitve za
Vaš tip vozila so navedene v
dokumentih vozila. Na splošno ta
obremenitev velja za vzpone z
naklonom do 12 %.
Dovoljena priklopna obremenitev
velja za navedeni naklon in
nadmorsko višino. Ker je pri
dvigovanju nadmorske višine zrak
vse bolj redek, se motorju temu
sorazmerno manjša zmogljivost in
prav tako njegova vzpenjalna moč.
Zato mora biti skupna masa vozila s
priklopnikom na vsakih dodatnih
1000 metrov višine manjša za 10 %.
Mase priklopnikov ni potrebno
zmanjšati na cestah z lažjimi vzponi
(do 8 %, npr. na avtocestah).Dovoljena skupna masa vlečnega vozila in priklopnika ne sme biti
prekoračena. Ta masa je podana na tipski ploščici 3 292.
Navpična sila na vlečno kljuko
To je sila, s katero prikolica pritiska na kroglo vlečne kljuke. Lahko se
spremeni s porazdelitvijo mase pri
natovarjanju prikolice.
Največja dovoljena navpična sila na
vlečno kljuko:
● 60 kg (Grand Sport z vsemi motorji razen B20DTH, B20NFT,
D20DTR),
● 75 kg (Sports Tourer, Country Tourer z vsemi motorji razen
B20DTH, B20NFT, D20DTR),
● 90 kg (vse karoserijske različice z motorji B20DTH, B20NFT,
D20DTR)
je navedena na tipski ploščici vlečne
kljuke in v dokumentaciji vozila.
Obvezno upoštevajte predpisano
dovoljeno obremenitev, posebej pri
težkih prikolicah. Vertikalna
obremenitev vlečne kljuke ne sme biti
manjša od 25 kg.Zadnja os
Ko je na popolnoma obremenjenem
vozilu priklopljena prikolica, utegne
dovoljena obremenitev zadnje osi
(glejte tipsko ploščico ali dokumente
vozila) biti presežena za 70 kg
(motorji B20DTH; 80 kg), največja
dovoljena skupna masa vozila pa ne
sme biti presežena. Če je dovoljena
obremenitev zadnje osi presežena,
znaša največja dovoljena hitrost
vozila v tem primeru 100 km/h.
Oprema za vlekoSvarilo
Preklopne vlečne kljuke ni možno
odstraniti z vozila. Pri vožnji brez
prikolice vlečno kljuko vedno
preklopite navznoter.
Page 278 of 335
276Nega vozila16. Vožnjo nadaljujte brez oklevanja,da se tesnilno sredstvo v
pnevmatitki enakomerno
porazdeli. Po 10-ih km (vendar ne več kot 10 minut) preverite tlak v
pnevmatiki. Cev za zrak
kompresorja privijte neposredno
na zračni ventil.
Če je tlak v pnevmatiki nad
1,3 bara, ga prilagodite na
predpisano vrednost. Postopek
ponavljajte, dokler ne bo več
padca tlaka.
Če je tlak v pnevmatiki padel pod 1,3 bara, se vozilo ne sme
premikati. Poiščite strokovno
pomoč v servisni delavnici.
17. Komplet za popravilo pnevmatik pospravite v škatlo.
18. Škatlo pritrdite z vijakom.
Opomba
Udobje pri vožnji z vozilom, ki ima
popravljeno pnevmatiko je
poslabšano, zato dajte popravljeno
pnevmatiko zamenjati, kakor hitro je to izvedljivo.
Če je pri delovanju kompresorja slišati nenavaden zvok ali pa
postane kompresor nenavadno vroč, ga izključite za najmanj
30 minut.
V kompresorju integriran varnostni
ventil se odpre pri tlaku nad 7 bari.
Preverite datum poteka kompleta.
Po tem datumu ni več zagotovljena
tesnilnost tesnilnega sredstva.
Preberite si navodila o shranjevanju
na dozi tesnilnega sredstva.
Po uporabi dozo zamenjajte. Dozo s
tesnilnim sredstvom odlagajte
zakonom primerno.
Kompresor in tesnilno sredstvo sta
uporabna do temperature -30 °C.Priloženi adapterji so uporabni tudi
za napihovanje drugih stvari kot npr.
žoge, blazine, zračnice itn. Nahajajo
se pod kompresorjem. Odstranitev:
privijte zračno cev na kompresor in
izvlecite adapter.
Zamenjava kolesa
Nekatera vozila imajo namesto
rezervnega kolesa na njegovem
mestu shranjen komplet za popravilo
pnevmatik 3 272.
Iz varnostnih razlogov opravite opisane priprave in upoštevajte
naslednje informacije:
● Vozilo naj stoji na ravni, trdni in nedrseči podlagi. Sprednji kolesi
morata biti v izravnalnem
položaju.
● Zategnite ročno zavoro in prestavite v vzvratno ali v prvo
prestavo ali v položaj P.
● Rezervno kolo vzemite iz vozila 3 279.
● Nikoli ne menjajte več kot eno kolo hkrati.
Page 283 of 335
Nega vozila281Snežne verige 3 272.
Rezervna pnevmatika z
označeno smerjo vrtenja
Pnevmatike nameščajte tako, da se
vrtijo v smeri vožnje. Smer vrtenja je
označena z oznako (npr. s puščico na
zunanji strani).
Če nameščate pnevmatiko na mesto, kjer se vrti v nasprotno smer, bodite
pozorni na naslednje:
● Krmilne lastnosti vozila se utegnejo poslabšati.
Poškodovano pnevmatiko čim
prej zamenjajte z novo ali
popravite ter jo namestite
namesto rezervnega kolesa.
● Posebej bodite previdni na snegu, ledu in spolzkih ter mokrihcestah.Zagon s
premostitvenimi kabli
Zagon z zunanjim akumulatorjem
Za zagon motorja ne uporabljajte
naprave za hitro polnjenje
akumulatorja.
Pri izpraznjenem akumulatorju vozila
zaženite motor s premostitvenimi
kabli in polnim akumulatorjem
drugega vozila.9 Opozorilo
Pri zaganjanju motorja s
premostitvenimi kabli bodite zelo
previdni. Vsako odstopanje od
navodil, ki so navedena v
nadaljevanju, utegne povzročiti
telesne poškodbe ali materialno
škodo pri eksploziji akumulatorja
pa tudi poškodbe elektronskih
sistemov obeh vozil.
9 Opozorilo
Nikakor ne sme priti v stik z očmi,
kožo, tkanino ali lakiranimi
površinami. Tekočina
akumulatorja vsebuje žvepleno
kislino, ki povzroči resne telesne
poškodbe kot tudi materialno
škodo.
● Nikoli ne izpostavljajte akumulatorja vozila odprtemu
ognju ali iskrenju.
● Pri temperaturi pod 0 °C utegne izpraznjen akumulator vozila
zmrzniti. Pred uporabo
premostitvenih kablov
akumulator odtajajte.
● Pri rokovanju z akumulatorjem nosite zaščitno obleko in očala.
● Uporabite pomožni akumulator z enako napetostjo (12 V). Njegova
kapaciteta (število Ah) ne sme biti
znatno nižja od kapacitete
izpraznjenega akumulatorja
vozila.
